Un sistema de almacenamiento de energía en baterías permite almacenar electricidad para utilizarla después, pero elegir una batería por su capacidad no basta para definir una instalación. También hay que especificar la potencia de carga y descarga, la conversión eléctrica, las protecciones y las conexiones que transportarán la corriente.
Cuando esas conexiones se fabrican con pletinas de cobre o aluminio, una máquina para barras colectoras permite preparar las piezas mediante operaciones de corte, punzonado y doblado, según las capacidades del modelo. La fabricación debe partir de un diseño eléctrico y mecánico verificado.
Esta guía explica qué integra el almacenamiento con baterías, cómo diferenciar potencia y energía útil y dónde intervienen las barras colectoras. Para situar estas conexiones dentro de la instalación, conviene conocer primero los sistemas de distribución eléctrica.
También tienes disponible una versión en audio de este artículo a continuación para tu comodidad.
Qué es un sistema de almacenamiento de energía en baterías y cómo funciona
Un sistema de almacenamiento de energía en baterías es un conjunto de baterías, equipos de conversión, controles y protecciones que recibe electricidad, la almacena mediante procesos electroquímicos y la entrega de forma controlada. Su funcionamiento depende tanto de la energía disponible como de los límites eléctricos y térmicos de cada componente.
Durante la carga, la energía procede de la red, de una instalación renovable o de otra fuente compatible. Durante la descarga, las baterías entregan corriente continua; si el destino utiliza corriente alterna, el convertidor adapta la energía a las condiciones de la red o de las cargas.
Entre sus aplicaciones están reducir picos de demanda, desplazar consumo entre horarios, aprovechar excedentes renovables y proporcionar respaldo cuando el diseño lo permite. Tener baterías no garantiza funcionamiento aislado de la red ni transferencia sin interrupciones: ambas funciones requieren equipos y controles específicos.
Cuando el almacenamiento trabaja junto a generación local y cargas coordinadas, forma parte de una arquitectura más amplia, como las microrredes eléctricas.
Componentes del sistema y recorrido de la energía
El almacenamiento no se limita al conjunto de baterías. La supervisión, la conversión y la gestión de la energía tienen responsabilidades diferentes, aunque intercambian información para operar dentro de los límites del equipo.
| Componente | Función principal |
|---|---|
| Celdas, módulos y bastidores de baterías | Almacenan energía. Las conexiones en serie y paralelo determinan la tensión y la capacidad del conjunto, según la arquitectura del fabricante. |
| Sistema de gestión de baterías | Supervisa tensiones, temperaturas y corriente en los puntos previstos; estima el estado de carga y comunica límites de operación. El alcance de la medida depende del diseño. |
| Sistema de conversión de potencia | Adapta tensión y corriente. En instalaciones conectadas a una red de corriente alterna, realiza la conversión bidireccional y controla el intercambio de potencia. |
| Sistema de gestión de energía | Define consignas y prioridades de carga y descarga, respetando las restricciones de las baterías y de los convertidores. |
| Protecciones y dispositivos de seccionamiento | Detectan o interrumpen fallos y permiten aislar partes del equipo mediante dispositivos seleccionados y coordinados para su función. |
| Gestión térmica y servicios auxiliares | Mantienen las condiciones de operación y alimentan refrigeración, controles y otros servicios. Su consumo influye en la energía neta disponible. |
| Cuadros, medida y transformación | Conectan el almacenamiento a las cargas o a la red. Los transformadores se incorporan cuando la tensión o la arquitectura lo requieren. |
En el esquema, un nodo común representa un punto donde se conectan varios circuitos. Su ejecución física puede utilizar barras, cables o conectores; no todas las líneas del diagrama corresponden a pletinas rígidas.
Si la conexión requiere transformar la tensión e integrar equipos en una envolvente específica, también debe estudiarse la selección de un centro de transformación prefabricado.
Arquitecturas de conexión y control de las fuentes
En una arquitectura acoplada en corriente alterna, el almacenamiento se conecta a esa red mediante su propio convertidor. En una arquitectura acoplada en corriente continua, puede compartir parte de la conexión eléctrica con una instalación fotovoltaica mediante los equipos de conversión previstos. La elección afecta al recorrido de la energía, a las pérdidas y a las protecciones.
También existen diseños con conversión centralizada y otros que distribuyen los convertidores entre varias unidades. Por eso no debe suponerse que todas las ramas de batería se conectan a un único embarrado común.
Para operar en isla, el sistema necesita una fuente capaz de establecer la tensión y la frecuencia, además de las maniobras y protecciones necesarias. Un convertidor que únicamente sigue una red existente no ofrece automáticamente esa capacidad. El arranque de una instalación sin alimentación externa constituye otra función que debe especificarse expresamente.
Si además se incorporan generadores, la conexión en paralelo exige coordinar las fuentes y sus controles. La sincronización de grupos electrógenos permite profundizar en los requisitos de los generadores que participan en esa arquitectura.
Aplicaciones: autoconsumo, gestión de demanda y movilidad eléctrica
El servicio previsto determina la estrategia de operación y el dimensionamiento. Un equipo destinado a absorber excedentes solares puede necesitar un perfil de carga y descarga diferente del de una instalación que debe cubrir picos breves de consumo.
- Aprovechamiento de generación renovable: almacena parte de la producción que no se consume de inmediato para utilizarla posteriormente.
- Reducción de picos de demanda: entrega potencia durante periodos concretos para limitar la demanda tomada de la red, dentro de su capacidad disponible.
- Desplazamiento horario del consumo: permite cargar y descargar en momentos diferentes. Su conveniencia económica depende de tarifas, pérdidas, degradación y condiciones de operación.
- Respaldo de cargas: mantiene determinados servicios durante una interrupción si la arquitectura está preparada para ello.
- Apoyo a puntos de recarga: puede aportar potencia temporal cuando la demanda de los cargadores supera la potencia disponible de la acometida.
El almacenamiento no aumenta indefinidamente la energía disponible. Si los cargadores demandan más energía de la que la red y la generación local pueden reponer entre sesiones, las baterías terminarán agotando su reserva.
Para relacionar potencia simultánea, horarios y capacidad de conexión, consulta el diseño de la recarga de flotas.

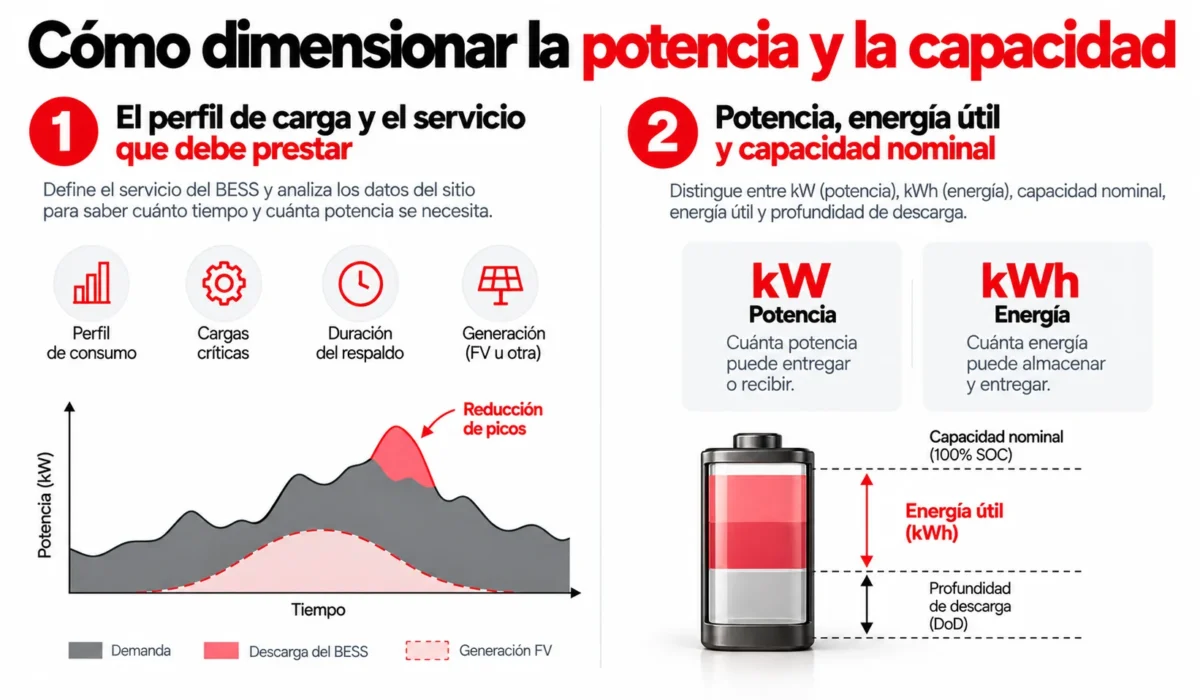

Cómo dimensionar la potencia y la capacidad de almacenamiento
Partir del perfil de consumo y de la duración del servicio
El primer paso es reunir curvas de consumo, datos de generación, cargas prioritarias, duración requerida, condiciones ambientales y límites del punto de conexión. La resolución de las medidas debe permitir identificar los picos relevantes; una media horaria puede ocultar demandas breves importantes.
La potencia expresa la rapidez con la que se carga o descarga el sistema y suele indicarse en kilovatios. La energía expresa cuánto puede entregar durante un periodo y suele indicarse en kilovatios hora. Dos instalaciones con la misma capacidad energética pueden ofrecer potencias y autonomías distintas.
Distinguir capacidad nominal y energía útil
La energía utilizable depende de la ventana de estado de carga, de la temperatura, del envejecimiento y de las condiciones de descarga. Además, debe identificarse dónde se mide: en los terminales de la batería, a la salida del convertidor o en el punto de conexión de la instalación.
El rendimiento de un ciclo completo incluye pérdidas de carga y descarga dentro de una frontera de medida. No equivale necesariamente al rendimiento de descarga que se utiliza para estimar la energía entregada desde una batería ya cargada. Los servicios auxiliares deben contabilizarse según esa misma frontera.
Máquina recomendada
Máquina HBC-A120
Corta, punzona y dobla barras de cobre y aluminio con las dimensiones hasta 120 × 12 mm— operando en tres estaciones simultáneamente.
120 × 12 mm
3 unidades de potencia
Corte · Perforación · Doblado
Ejemplo orientativo de capacidad nominal
Supongamos una carga constante de 100 kilovatios durante dos horas. Se necesitan 200 kilovatios hora entregados a la salida de corriente alterna del convertidor. Con una fracción utilizable hipotética del 80 % y un rendimiento de descarga del 95 %, la estimación inicial sería:
Energía nominal inicial = 200 / (0,80 × 0,95) ≈ 263 kilovatios hora.
Si se requiere la misma entrega al final del periodo de diseño y se supone una retención de capacidad del 90 %, la estimación asciende a unos 292 kilovatios hora. El ejemplo excluye auxiliares y otros márgenes; sus porcentajes son supuestos didácticos, no valores universales.
Este cálculo tampoco selecciona la potencia del convertidor ni verifica los arranques de motores, las sobrecargas o las barras colectoras. Si el fabricante ya garantiza energía útil en la frontera requerida, hay que evitar aplicar dos veces las mismas correcciones.
En proyectos de respaldo industrial, definir qué cargas deben mantenerse exige comparar la inversión con el coste de una parada de producción.
Respaldo de cargas críticas y continuidad del suministro
Un sistema de almacenamiento de energía en baterías puede destinar una parte de su capacidad al respaldo. Esa reserva reduce la energía disponible para otras funciones, como desplazar consumo o limitar picos, y debe reflejarse en la estrategia de gestión.
La especificación debe indicar las cargas que se mantendrán, el tiempo admisible de interrupción, la autonomía mínima y las condiciones de recuperación. También debe contemplar qué ocurre si el fallo de red llega después de una descarga destinada a otro servicio.
Una instalación que admite varios segundos de transferencia plantea requisitos diferentes de una carga que necesita alimentación sin interrupción. El almacenamiento de uso general no sustituye automáticamente a un sistema de alimentación ininterrumpida: hay que verificar el comportamiento del conjunto.
Cuando la continuidad condiciona toda la arquitectura, el almacenamiento debe coordinarse con redundancias, cuadros y fuentes de respaldo, como ocurre en la distribución eléctrica en centros de datos.
Dónde se utilizan las barras colectoras
Las barras pueden intervenir en varios niveles del almacenamiento, pero su presencia y construcción dependen del equipo. Conviene separar las conexiones internas de batería de las barras de distribución y de los conjuntos utilizados en electrónica de potencia.
| Ubicación | Función | Criterio de diseño |
|---|---|---|
| Interconexiones de celdas | Establecen las conexiones eléctricas del módulo. | Pueden utilizar conductores delgados y técnicas de unión específicas; no siempre son pletinas gruesas mecanizadas. |
| Conexiones de módulos y bastidores | Enlazan las unidades de batería con sus interfaces de potencia. | Se resuelven con barras, cables o conectores compatibles con el montaje y el mantenimiento. |
| Agrupación de ramas en corriente continua | Reúne corrientes cuando el diseño incluye una conexión común. | Requiere comprobar compatibilidad, reparto de corriente, protección y aislamiento de cada rama. |
| Interior del convertidor | Conecta condensadores y dispositivos de potencia. | Puede necesitar conjuntos laminados de baja inductancia, distintos de un embarrado convencional. |
| Cuadro de corriente alterna | Agrupa o distribuye la potencia del almacenamiento hacia la instalación. | Debe verificarse como parte del conjunto eléctrico correspondiente. |
Una barra conduce corriente; no sustituye a la supervisión de baterías. Si incorpora sensores o puntos de medida, estos pertenecen a una solución diseñada para esa función.
Para los cuadros asociados, la selección de conductores requiere un cálculo de embarrado de baja tensión que considere corriente, temperatura, disposición y cortocircuito.
Corriente, pérdidas y calentamiento de las conexiones
En una frontera de corriente continua, la aproximación en régimen permanente I = P / V relaciona corriente, potencia y tensión. La potencia debe corresponder a esa misma frontera; si se parte de la salida de corriente alterna, también deben considerarse las pérdidas del convertidor.
Para una potencia constante, la corriente aumenta cuando disminuye la tensión de la batería. Por eso el dimensionamiento debe utilizar el intervalo real de operación y los límites del equipo, no únicamente la tensión nominal.
Las pérdidas resistivas siguen la expresión Potencia de pérdidas = I² × R. La resistencia del recorrido incluye el conductor y sus uniones. Con 500 amperios y una resistencia total hipotética de 100 microohmios, se obtienen 25 vatios de pérdidas y una caída de tensión de 0,05 voltios.
Estos valores ilustran el cálculo, pero no fijan un límite de aceptación. La resistencia admisible depende del diseño y de las condiciones térmicas. Una unión mal preparada puede generar un punto caliente aunque la sección de la barra sea suficiente.
La densidad de corriente tampoco proporciona por sí sola una sección válida. Deben comprobarse ambiente, ventilación, envolvente, aislamiento, geometría, contactos y régimen de servicio. Estos factores se desarrollan en la guía sobre calentamiento del embarrado.

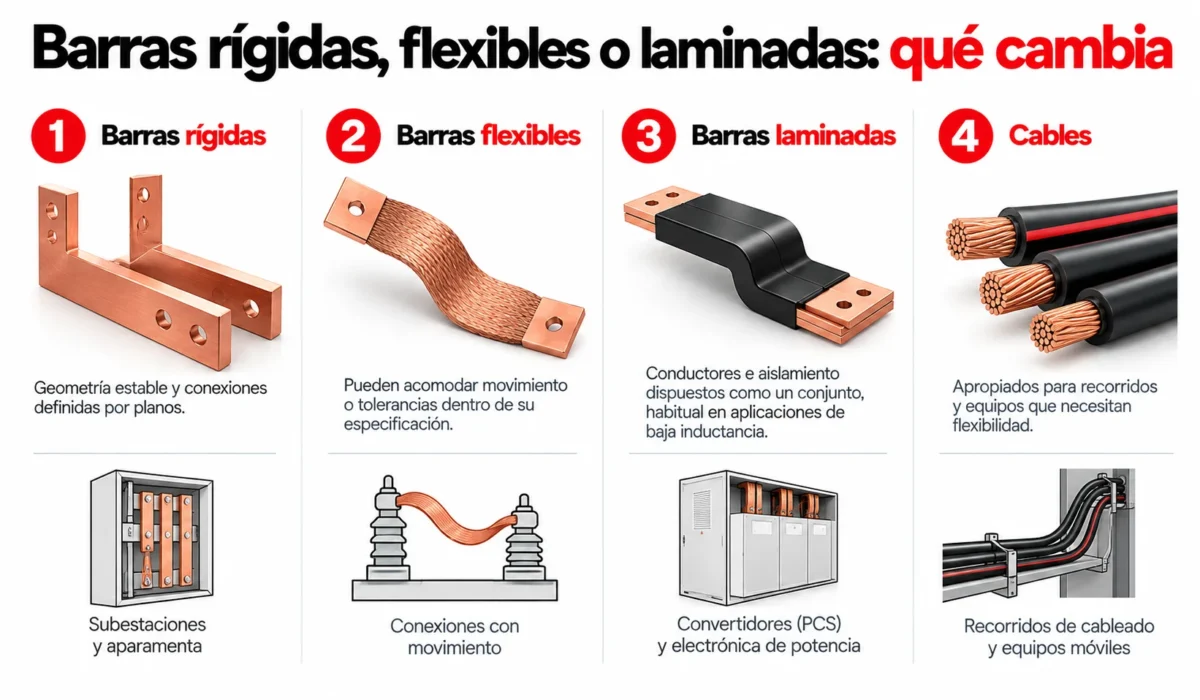

Barras rígidas, flexibles y laminadas: cómo elegirlas
La elección depende de la geometría, del movimiento previsto, de la inductancia y de las interfaces del equipo. No existe una solución que resulte superior en todas las ubicaciones.
- Barras rígidas: proporcionan una geometría definida y repetible. Exigen tolerancias compatibles con los terminales y un montaje que no fuerce las conexiones.
- Barras flexibles: pueden absorber determinados desplazamientos o tolerancias dentro de sus especificaciones. Deben respetarse los radios de curvatura y las condiciones de fijación del fabricante.
- Barras laminadas de baja inductancia: combinan capas conductoras y aislamiento en una geometría diseñada, especialmente útil en determinadas conexiones de electrónica de potencia.
- Cables: permiten resolver recorridos y conexiones que requieren flexibilidad, siempre con la sección, el aislamiento y los terminales adecuados.
Una conexión formada por láminas flexibles de cobre no equivale necesariamente a un conjunto laminado aislado de baja inductancia. Tampoco todos los conductores internos de una batería son de cobre.
La elección del conductor debe acompañarse de una definición de apoyos, fijaciones y comportamiento mecánico. Para completar esa evaluación, revisa la sujeción y aislamiento de embarrados.
Descarga gratuita
Todas las máquinas, especificaciones y configuraciones, en un solo PDF.
Fabricación y montaje de barras de cobre y aluminio
La fabricación transforma el diseño en piezas que deben encajar sin alterar las distancias eléctricas ni forzar los terminales. Las operaciones habituales incluyen corte, punzonado o taladrado, doblado y eliminación de rebabas, según el material y la especificación.
Una máquina procesadora de barras colectoras permite realizar las operaciones disponibles en el modelo seleccionado. La elección depende de la anchura y el espesor del material, los agujeros requeridos, la geometría y el volumen de producción.
Cuando la necesidad principal es conformar las pletinas, una máquina dobladora de barras colectoras debe seleccionarse considerando los radios y tipos de doblado previstos, el utillaje y las capacidades declaradas.
Antes de montar las piezas conviene revisar:
- Material, estado metalúrgico y recubrimiento especificados.
- Anchura, espesor, longitud, posición de agujeros y radios de doblado.
- Ausencia de rebabas, fisuras y daños en el aislamiento o en las superficies de contacto.
- Planitud, limpieza y preparación de las uniones.
- Alineación y holguras, sin transmitir esfuerzos indebidos a los terminales.
- Trazabilidad de materiales y registros de inspección cuando sean necesarios.
El par de apriete y el procedimiento de unión deben seguir la especificación correspondiente. La exactitud dimensional facilita el montaje, pero no garantiza por sí sola una resistencia de contacto adecuada.
Las máquinas de PAYAPRESS procesan pletinas dentro de sus capacidades; la producción de conexiones celulares especializadas o de conjuntos laminados aislados puede necesitar otros procesos. La conformidad del montaje se comprueba mediante el control de calidad en cuadros eléctricos.

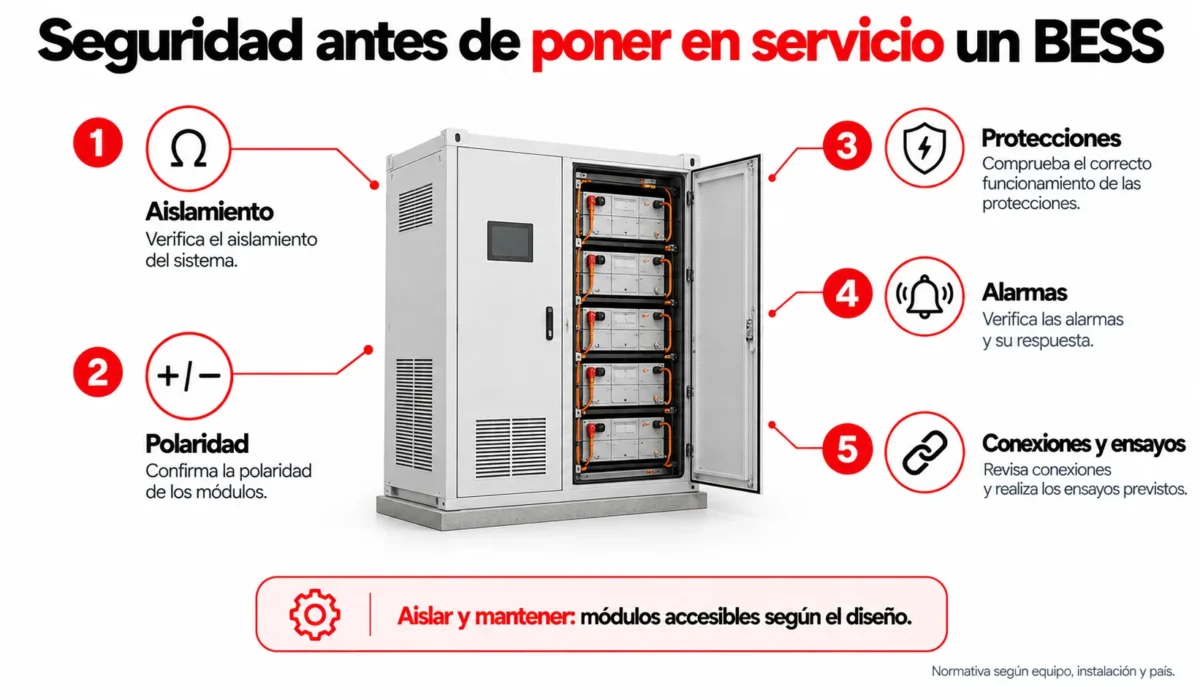

Protecciones, seguridad y comprobaciones antes de la puesta en servicio
Las protecciones deben corresponder a la tensión, a la naturaleza de la corriente y a las condiciones de fallo previstas. En corriente continua, no puede darse por válida la capacidad de interrupción que un dispositivo declara únicamente para corriente alterna.
También deben evaluarse la contribución de ramas paralelas, la coordinación de fusibles e interruptores, los esfuerzos de cortocircuito y la puesta a tierra. El sistema de gestión de baterías aporta supervisión y límites de operación, pero no sustituye por sí solo toda la protección eléctrica.
Antes de energizar, la revisión debe incluir polaridad, aislamiento, conexiones, dispositivos de seccionamiento, continuidad de protección, comunicaciones, alarmas y respuesta de los controles. Los ensayos deben seguir procedimientos compatibles con los componentes; algunos equipos electrónicos requieren precauciones específicas durante las pruebas.
La seguridad de las baterías requiere una evaluación adicional a la del embarrado. En baterías de ion-litio, el diseño debe considerar el riesgo de fuga térmica y su posible propagación, junto con refrigeración, detección, ventilación y respuesta ante emergencias según la solución y las exigencias aplicables.
El acceso de mantenimiento y el aislamiento de módulos deben estar previstos desde el proyecto. Las normas y los permisos dependen del país, del emplazamiento y de los equipos: un ensayo o una norma extranjera no constituye una autorización universal de instalación.
En las interconexiones, la tensión de trabajo, los transitorios y las condiciones ambientales también condicionan las distancias de aislamiento y líneas de fuga.
Un sistema de almacenamiento de energía en baterías debe pasar de una necesidad energética a una solución verificable: capacidad útil suficiente, potencia disponible, protecciones coordinadas y conexiones que cumplen su función. Si fabricas sus barras colectoras, comparte con PAYAPRESS los planos, el material y las operaciones necesarias para valorar el equipo de procesamiento adecuado.
