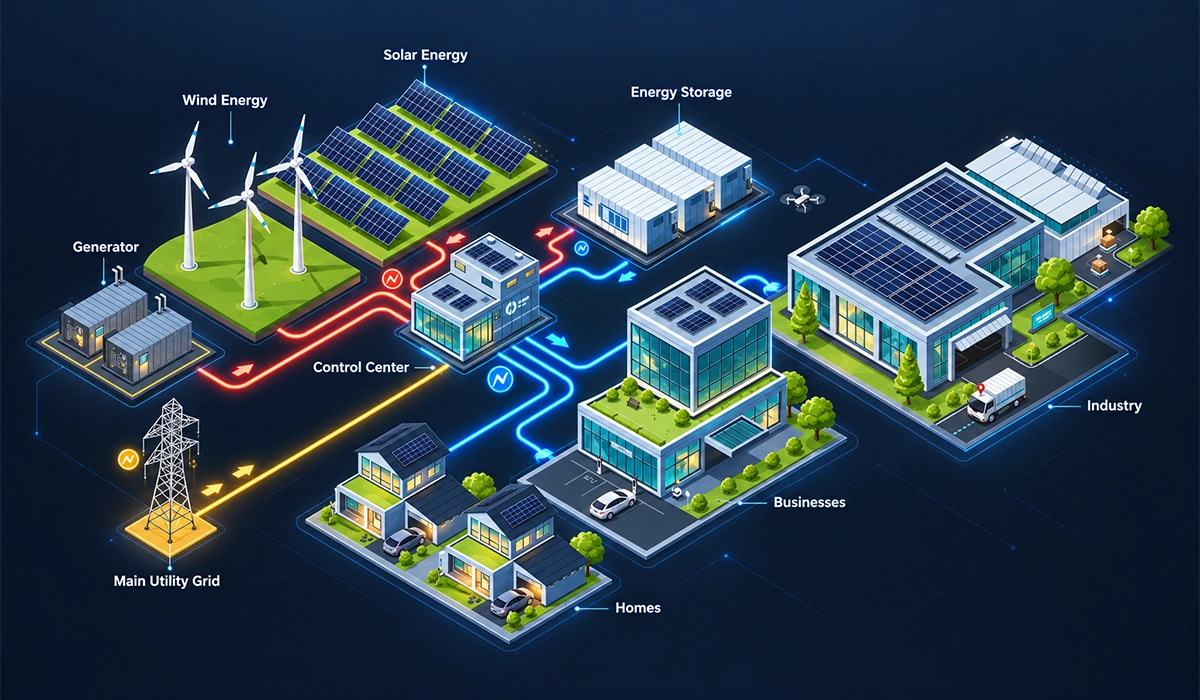

Las microrredes eléctricas integran cargas, generación local y, cuando el proyecto lo requiere, almacenamiento dentro de unos límites eléctricos definidos. Su control coordina estos recursos para gestionar el suministro; las conectadas a la red pueden operar en isla si están preparadas para ello. Diseñarlas exige estudiar las cargas, la potencia, la autonomía, las protecciones y las conexiones físicas.
En una planta industrial, un fallo de la red puede obligar a detener equipos secundarios para mantener un sistema de control o una bomba crítica. La decisión empieza por identificar qué debe seguir funcionando y qué interrupción puede tolerar cada carga, antes de elegir baterías o inversores.
La microrred se apoya en los sistemas de distribución eléctrica de la instalación: cuadros, protecciones y conductores deben responder a los distintos modos de funcionamiento.
¿Prefieres escuchar en lugar de leer? Puedes reproducir a continuación la versión en audio del resto de este artículo.

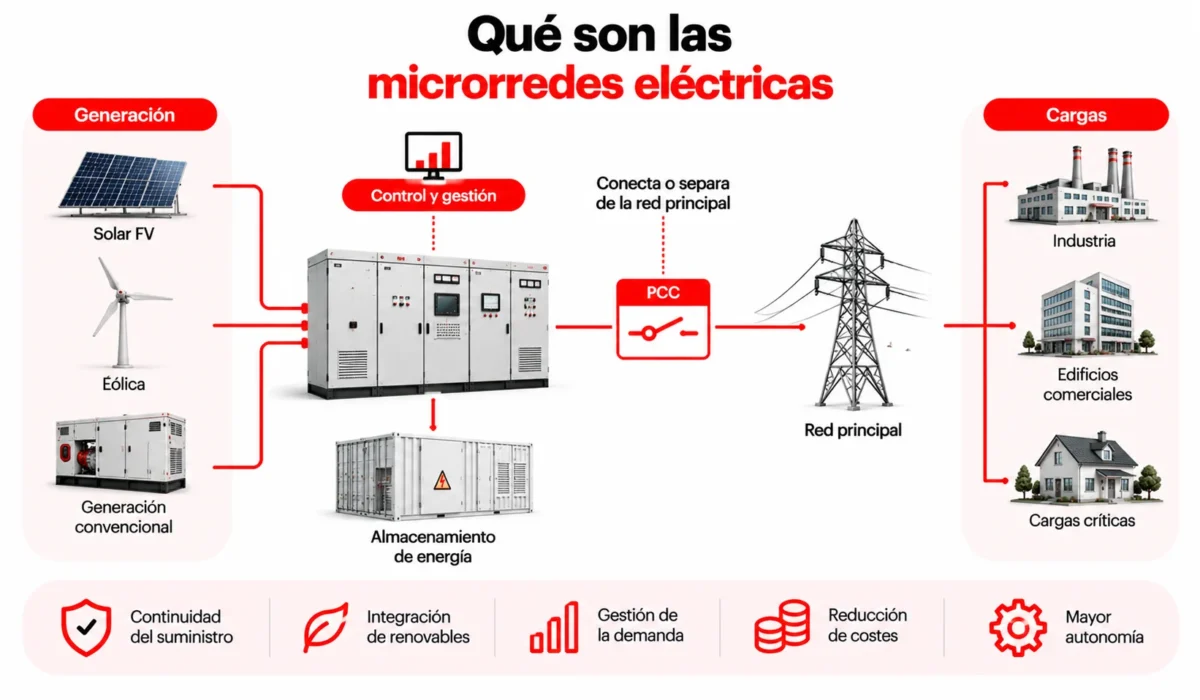

Qué son las microrredes eléctricas
Una microrred eléctrica reúne cargas, fuentes de generación y, cuando corresponde, sistemas de almacenamiento dentro de unos límites eléctricos identificables. Todos estos elementos se gestionan de forma coordinada para cumplir unos objetivos concretos.
Una microrred puede estar permanentemente aislada o disponer de conexión a la red principal. En esta segunda configuración, la aparamenta situada en el punto de acoplamiento común —o PCC— permite conectar y separar ambas redes según la estrategia de operación. Schneider Electric describe precisamente las microrredes conectadas a la red como sistemas capaces de pasar a modo isla y volver a conectarse posteriormente.
Ahora bien, añadir paneles fotovoltaicos y baterías no convierte automáticamente una instalación en una microrred capaz de operar en isla.
Para conseguirlo, hacen falta control, protección, una estrategia de gestión y una fuente capaz de mantener la referencia eléctrica cuando la red desaparece, según la arquitectura seleccionada.
Los objetivos también varían. Algunas instalaciones buscan continuidad para cargas críticas. Otras priorizan la integración de renovables, la autonomía, la reducción de picos de demanda o una gestión más flexible del consumo.
Los ahorros, por tanto, dependen de las condiciones concretas del proyecto. No conviene prometer un resultado económico sin conocer los perfiles de carga, los precios de la energía, las restricciones de operación y la inversión necesaria.
Si quieres ampliar información sobre blindobarra, puedes consultar nuestro artículo dedicado a este tema.
Componentes de una microrred eléctrica y funciones de control
No todas las microrredes necesitan los mismos equipos. El diseño combina los siguientes elementos según las cargas y los objetivos del proyecto:
- Generación local: fotovoltaica, grupos electrógenos u otras fuentes disponibles.
- Almacenamiento, cuando procede: aporta energía y potencia dentro de sus límites operativos. Su presencia no garantiza por sí sola el funcionamiento en isla.
- Inversores y convertidores: adaptan la energía entre fuentes, almacenamiento y redes de CA o CC.
- Cargas y distribución: cuadros, barras colectoras, cables y dispositivos de maniobra conectan los circuitos y permiten priorizarlos.
- Medida, comunicaciones y control: proporcionan información del estado de la instalación y coordinan la respuesta de los equipos.
- Protecciones e interconexión: aíslan defectos y permiten las maniobras previstas entre la microrred y la red, si existe conexión.
El sistema de gestión energética o EMS programa el uso de los recursos y las reservas. Los controles de los equipos y de la microrred atienden la regulación y las transiciones. El BMS supervisa y protege la batería dentro de sus límites; no sustituye al control del conjunto. Estas funciones pueden integrarse en distintas plataformas, pero deben coordinarse.
Qué datos necesitas antes de diseñar una microrred
Antes de dibujar el primer esquema, hay que conocer cómo consume energía la instalación.
Una factura mensual ayuda a entender el consumo acumulado, pero no muestra por sí sola todos los picos, arranques, ciclos de funcionamiento ni cambios de carga durante el día. Para diseñar con mayor precisión, resulta preferible trabajar con medidas temporales y con información operativa de la planta.
| Dato | Para qué sirve | De dónde obtenerlo |
|---|---|---|
| Perfil de carga con resolución adecuada | Identificar consumo base, picos y variaciones; registrar los transitorios de arranque por separado | Analizador de redes o sistema de medida |
| Demanda máxima | Definir potencia de generación, conversión y distribución | Registros eléctricos y estudio de cargas |
| Cargas críticas | Establecer qué debe mantenerse durante una interrupción | Responsables de operación y mantenimiento |
| Motores y arranques | Analizar picos transitorios y caídas de tensión | Fichas técnicas y mediciones |
| Tiempo de autonomía | Estimar la energía que debe entregar el almacenamiento | Plan de continuidad y procedimiento de emergencia |
| Recursos disponibles | Valorar fotovoltaica, grupos electrógenos u otras fuentes | Proyecto, emplazamiento y datos del fabricante |
| Condiciones de conexión | Definir límites de intercambio con la red | Distribuidora y documentación del punto de conexión |
| Crecimiento previsto | Reservar potencia, espacio y conexiones | Plan de ampliación de la instalación |
A partir de estos datos, el equipo de diseño puede separar las cargas críticas de las cargas aplazables o desconectables. Esa clasificación será importante tanto para el sistema de control como para el dimensionamiento del cuadro y sus salidas.
La prioridad de las cargas también debe justificarse con el impacto operativo de perderlas. Analizar el coste de una parada de producción ayuda a comparar la inversión en continuidad con las consecuencias de una interrupción.
Cómo elegir una arquitectura de CA, CC o híbrida
La arquitectura debe responder a las cargas y a las fuentes disponibles, no a una preferencia automática por la corriente alterna o continua.
En una arquitectura de CA, la red, los generadores, los inversores y las cargas se conectan alrededor de una red de corriente alterna. Es una solución habitual cuando la mayoría de los equipos industriales ya funcionan en CA y existe una distribución convencional.
Una arquitectura de CC puede resultar interesante cuando predominan baterías, paneles fotovoltaicos, electrónica de potencia o cargas nativas de corriente continua. Sin embargo, la protección, la conmutación y la ampliación deben analizarse específicamente.
La arquitectura híbrida CA/CC combina ambos niveles y utiliza convertidores para intercambiar energía entre ellos. No debe confundirse con una combinación híbrida de fuentes, como fotovoltaica más grupo electrógeno. Una cosa describe los niveles eléctricos; la otra, el conjunto de recursos energéticos.
Una vez elegida la arquitectura, la configuración de embarrado permite concretar cómo se conectan las fuentes, las salidas y las secciones del cuadro.
Cómo dimensionar la generación y el almacenamiento
Una microrred puede fallar por falta de potencia o por falta de energía. Aunque ambas palabras parezcan similares, representan problemas distintos.
Potencia para alimentar las cargas
La potencia determina si la microrred puede alimentar las cargas en un momento concreto.
Para analizarla, hay que considerar la simultaneidad, los arranques de motores, las cargas desequilibradas, la reserva operativa y la capacidad de los inversores o convertidores. Además, cuando sea necesario, conviene diferenciar entre kW y kVA.
Los kW representan la potencia activa, mientras que los kVA reflejan la potencia aparente relacionada con la corriente que deberán soportar los equipos y las conexiones. Por eso, no basta con sumar las potencias nominales de todas las cargas o fuentes.
También hay que estudiar el flujo real de cada tramo.
Una barra colectora que alimenta una carga puede transportar una corriente distinta en modo conectado a red, durante una operación en isla o cuando la batería está cargándose. El sentido del flujo incluso puede cambiar.
Máquina recomendada
Máquina HBC-A120
Corta, punzona y dobla barras de cobre y aluminio con las dimensiones hasta 120 × 12 mm— operando en tres estaciones simultáneamente.
120 × 12 mm
3 unidades de potencia
Corte · Perforación · Doblado
Energía para cubrir la autonomía
La energía determina cuánto tiempo puede mantenerse una carga.
No es lo mismo hablar de la capacidad nominal de una batería, expresada en kWh, que de la energía realmente utilizable. En el resultado influyen los límites de carga y descarga, las pérdidas del convertidor, la temperatura, la degradación y la reserva que el sistema de control decida conservar.
Por ejemplo, si una carga crítica constante consume 100 kW durante dos horas, necesitará recibir:
Energía entregada = potencia × tiempo = 100 kW × 2 h = 200 kWh.
Sin embargo, esos 200 kWh no determinan por sí solos la capacidad nominal de la batería. Todavía habría que considerar las pérdidas, el estado de carga mínimo, la degradación, la temperatura y la potencia necesaria para alimentar posibles arranques.
Encontrarás más detalles sobre Barra Colectora Flexible en nuestro artículo específico.
Escenarios que deben simularse
Un dimensionamiento razonable debería comprobar, como mínimo:
- Funcionamiento conectado a la red.
- Baja producción renovable.
- Paso a modo isla.
- Batería parcialmente cargada.
- Mantenimiento o indisponibilidad de una fuente.
- Arranque de cargas críticas.
- Reconexión con la red principal.
El software especializado puede ayudar a modelar, simular y analizar estos estados. ETAP, por ejemplo, describe herramientas para estudiar microrredes conectadas, aisladas, transiciones, control y arranque desde cero.
Qué cambia al pasar de la red al modo isla
En una microrred de CA conectada, la red pública suele aportar una referencia de tensión y frecuencia. Cuando se desconecta, esa referencia debe mantenerse mediante los recursos disponibles y la lógica de control.
En CA, un generador síncrono o un inversor con capacidad de formación de red (grid-forming) puede establecer esa referencia, según el diseño. Un inversor que solo sigue la red (grid-following) no basta por sí solo para mantener una isla sin otra fuente que establezca tensión y frecuencia. En CC se regula la tensión del bus, sin una frecuencia de red que sincronizar.
El proceso de transición de una microrred de CA puede incluir:
- Detectar la perturbación o la condición de desconexión.
- Abrir el dispositivo de interconexión en el PCC para separar la microrred de la red pública.
- Mantener la tensión y la frecuencia.
- Priorizar las cargas críticas.
- Ajustar generación y almacenamiento.
- Reconectar tras verificar tensión, frecuencia y ángulo de fase dentro de los límites establecidos, además de los permisos y enclavamientos previstos.
La gestión energética decide cómo repartir la potencia disponible. Las protecciones, en cambio, deben detectar y despejar los defectos. Ambas funciones están relacionadas, pero no son intercambiables.
Además, la corriente de cortocircuito puede cambiar entre el funcionamiento conectado y el modo isla. Los inversores, por ejemplo, pueden limitar su aportación de corriente frente a un defecto. Como consecuencia, los ajustes de las protecciones y la coordinación deben comprobarse para cada modo de funcionamiento, no solo para la condición normal.
Estas funciones deben coordinarse con la protección frente a islas no intencionadas, sin alimentar una parte de la red pública que deba permanecer desconectada. La secuencia de conmutación, la puesta a tierra y el tratamiento del neutro deben quedar definidos para cada estado.
También debe especificarse si la instalación necesita transferencia sin interrupción. No todas las microrredes pueden hacerlo, y una transición rápida no equivale automáticamente a una transferencia sin caída de tensión.
El arranque desde cero —o black start— requiere una capacidad concreta. Si se necesita, debe incluirse expresamente en la especificación.
Si el proyecto incorpora generadores en paralelo, la sincronización de grupos electrógenos debe coordinarse con las maniobras de conexión y el reparto de carga previsto.
Dónde se utilizan las barras colectoras en una microrred
Las barras colectoras aparecen allí donde el cuadro necesita concentrar y distribuir corriente entre varios circuitos.
En una microrred pueden encontrarse en el cuadro principal de CA, en cuadros secundarios, en conexiones de distribución y, cuando corresponde, en sistemas de CC asociados a baterías, inversores o convertidores. En sistemas de distribución de CC, las barras colectoras pueden centralizar conexiones de alta corriente entre baterías y equipos de corriente continua.
| Ubicación | Función | Condición de diseño |
|---|---|---|
| Cuadro principal de CA | Distribuir la energía entre fuentes y cargas | Corriente por escenario, cortocircuito y ventilación |
| Cuadro de cargas críticas | Mantener circuitos prioritarios | Selectividad, continuidad y capacidad de ampliación |
| Cuadro secundario | Repartir energía a zonas o procesos | Corriente de salida, accesibilidad y espacio |
| Distribución de CC | Conectar baterías, convertidores o cargas CC | Tensión, corriente, aislamiento y protección |
| Interfaz de conversión | Unir niveles CA y CC mediante equipos de potencia | Bornes, disipación, esfuerzos y mantenimiento |
Conviene distinguir la barra física de otros elementos.
Los cables incorporan uno o varios conductores aislados y pueden ser rígidos o flexibles. Las canalizaciones eléctricas prefabricadas de barras son conjuntos que integran conductores, envolvente, soportes, uniones y accesorios. Una barra de cobre individual es solo uno de los elementos conductores.
También hay una confusión habitual con la palabra bus. En un modelo eléctrico, un bus o nodo representa un punto de conexión calculado. Eso no significa necesariamente que exista una barra de cobre física con esa forma dentro del cuadro.

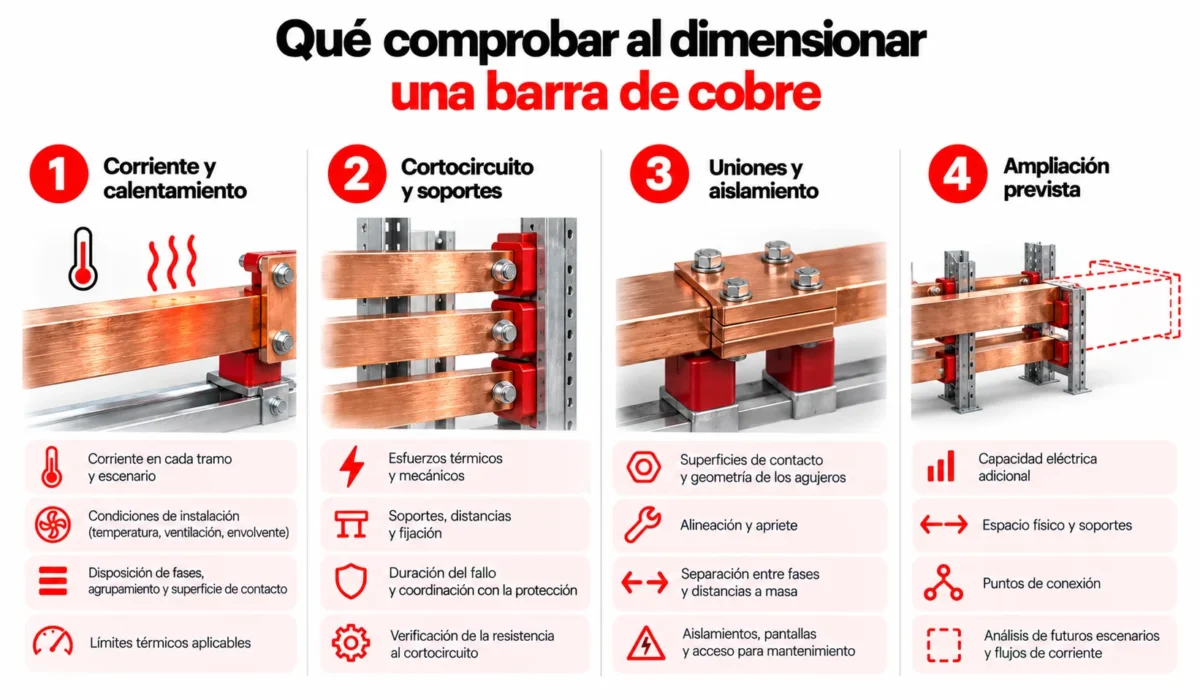

Qué comprobar al dimensionar una barra de cobre
La barra de cobre debe dimensionarse según el tramo, el escenario y la forma en que estará instalada.
No basta con mirar la potencia total de la microrred. Una fuente puede alimentar una carga en un sentido, mientras que durante la carga de la batería el flujo puede invertirse. Por eso, hay que calcular los flujos en cada escenario. El calentamiento depende principalmente de la magnitud de la corriente y las pérdidas; su sentido también importa para la gestión de energía y las protecciones direccionales, cuando se utilizan.
Corriente y calentamiento
Primero hay que determinar la corriente de cada tramo en los escenarios relevantes.
Después, deben revisarse la temperatura ambiente, la envolvente, la ventilación, la disposición de las fases, el agrupamiento, la superficie de contacto y los límites térmicos aplicables.
Una densidad fija de A/mm² puede servir como referencia preliminar en algunos contextos, pero no constituye un criterio universal de diseño. La barra forma parte de un conjunto y su comportamiento depende de cómo esté instalada.
Cortocircuito y soportes
Durante un cortocircuito aparecen esfuerzos térmicos y mecánicos que pueden superar ampliamente las condiciones normales.
Por eso, además de la sección del cobre, deben comprobarse la duración del fallo, los soportes, las distancias, la fijación y la coordinación con la protección. Una disposición que funciona correctamente en régimen permanente puede no resistir los esfuerzos de un defecto.
Uniones y aislamiento
Las superficies de contacto, la geometría de los agujeros, la alineación y el apriete deben corresponderse con el diseño.
Además, hay que revisar la separación entre fases, las distancias a masa, los aislamientos, las pantallas y el acceso para mantenimiento. Una barra perfectamente cortada puede presentar problemas si la unión está mal ejecutada o si no se respetan las distancias necesarias.
Ampliación prevista
Si la microrred crecerá en el futuro, la reserva debe definirse desde el principio.
Eso puede implicar dejar capacidad eléctrica, espacio físico, soportes y puntos de conexión. No conviene añadir un porcentaje universal sin estudiar qué parte de la instalación crecerá y cómo cambiarán los flujos de corriente.
La verificación térmica debe abarcar tanto el conductor como sus uniones. El análisis del calentamiento del embarrado permite profundizar en los límites y las condiciones que influyen en ese comportamiento.
Cómo fabricar las barras colectoras a partir del diseño
Una vez aprobado el diseño eléctrico y mecánico, el plano debe convertirse en una secuencia de fabricación.
Primero se identifican el material, la anchura, el espesor, la longitud y las referencias de medida. Después se definen los centros de los agujeros, los radios de doblado, las tolerancias y la posición final de cada conexión.
A partir de ahí, el proceso puede incluir:
- Corte de la barra de cobre.
- Punzonado o perforación.
- Doblado según la geometría aprobada.
- Desbarbado.
- Comprobación dimensional.
- Identificación y preparación para el montaje.
El radio de doblado debe ser compatible con el material y con las características de la barra. Del mismo modo, la posición de los agujeros debe permitir que la pieza llegue a sus bornes sin forzar la conexión.
Para elegir una máquina, conviene valorar la anchura y el espesor máximos, las operaciones necesarias, los utillajes, el volumen de producción y el nivel de repetitividad. Un taller que fabrica pocas piezas especiales puede necesitar una configuración distinta de otro que produce series repetitivas para cuadros industriales.
PAYAPRESS ofrece máquinas para procesar barras colectoras orientadas a operaciones como el corte, el punzonado y el doblado de barras de cobre o aluminio.
Ahora bien, la precisión dimensional y la verificación eléctrica son tareas complementarias. Una máquina puede fabricar una pieza con gran repetibilidad, pero esa precisión no demuestra por sí sola la conformidad del cuadro completo. El diseño, el montaje, el aislamiento, las uniones y las pruebas siguen requiriendo su propia revisión.
La inspección de las piezas debe integrarse en el control de calidad en cuadros eléctricos, con registros que permitan comprobar dimensiones, montaje y verificaciones del conjunto.
Qué verificar antes de poner la microrred en servicio
Antes de energizar la instalación, conviene comprobar que el diseño aprobado coincide con lo que realmente se ha montado.
La revisión final debería incluir:
- Esquema unifilar definitivo y planos actualizados.
- Flujos de carga en los modos principales.
- Cortocircuito y coordinación de protecciones en cada modo.
- Puesta a tierra y continuidad de las conexiones.
- Ajustes de inversores, relés y sistemas de control.
- Pruebas de desconexión y reconexión.
- Gestión de cargas críticas y cargas desconectables.
- Estado de las barras, uniones, aislamientos y soportes.
- Documentación de cuadros, convertidores y equipos de almacenamiento.
- Procedimiento de operación, mantenimiento y respuesta ante fallos.
Las exigencias normativas y las condiciones de conexión dependen del país, la tensión, el equipo y el tipo de instalación. Por eso, una norma aplicable a un cuadro eléctrico no debe presentarse como si cubriera por completo toda la microrred.
Después de la puesta en servicio, registra alarmas, cambios de carga e intervenciones. Ese seguimiento facilita planificar el mantenimiento y evaluar la vida útil de un cuadro eléctrico según sus condiciones reales de funcionamiento.
Descarga gratuita
Todas las máquinas, especificaciones y configuraciones, en un solo PDF.
Aplicaciones de las microrredes: industria, centros de datos y movilidad
Las microrredes pueden servir a fábricas, campus o emplazamientos remotos, pero cada proyecto exige un criterio de continuidad distinto. En hospitales, una microrred puede complementar el suministro de respaldo; no sustituye automáticamente los sistemas de seguridad ni las exigencias específicas de una instalación eléctrica hospitalaria.
En un centro de datos, la coordinación con los SAI, la refrigeración y las rutas de alimentación es decisiva. El diseño debe integrarse en la distribución eléctrica en centros de datos, respetando el tiempo de interrupción admisible de cada servicio.
En instalaciones de recarga de flotas, programar la carga de vehículos permite ajustar la demanda a la potencia disponible y a los horarios de salida. Antes de recurrir a baterías adicionales, conviene evaluar cuánto consumo puede desplazarse sin afectar a la operación.
Diseñar microrredes eléctricas con conexiones fabricables
Diseñar una microrred eléctrica exige pasar por varias capas de decisión. Primero están las cargas: qué necesita funcionar y durante cuánto tiempo. Después llegan las fuentes, el almacenamiento, la arquitectura y el modo isla. A continuación, el diseño se convierte en cuadros, protecciones, convertidores y conexiones físicas. En ese último paso, las barras colectoras dejan de ser una línea en el esquema. Se convierten en piezas reales, con una longitud, unos agujeros, unos radios de doblado y unas superficies de contacto que deben encajar en el conjunto. Por eso, el dimensionamiento eléctrico y la fabricación mecánica deben avanzar coordinados.
Cuando cada escenario de operación está definido y cada tramo de corriente ha sido comprobado, resulta mucho más sencillo fabricar barras de cobre repetibles y preparar un cuadro coherente con el comportamiento previsto de la microrred.
