Un cuadro de distribución de 2.000 A, terminado y listo para expedir. Llega el FAT, con el cliente delante, y el ensayo dieléctrico no pasa. El motivo aparece tres horas más tarde: una unión del embarrado que nadie apretó al par correcto. Eso es lo que ocurre cuando el control de calidad en cuadros eléctricos se deja para el final.
Ese cuadro no falló en el ensayo. Falló semanas antes, en el banco. El ensayo solo lo hizo visible delante de quien paga.
Ahí está el argumento. El control de calidad en cuadros eléctricos no es una capa administrativa que se añade al final: ocurre en cada etapa. Lo sostienen tres puntos: el material que entra, la pletina que sale de la máquina y la unión que se aprieta. La verificación individual no crea calidad; certifica la que esos tres ya decidieron.
Inspección del material entrante
Llega un pedido de pletina de 80 × 10 mm. En fabricación aparecen dos barras de 9,6 mm de espesor, fuera de la tolerancia con la que se hizo la verificación de diseño. En el montaje interfieren en una unión atornillada.
El problema no es el medio milímetro. Es que esa barra crea una geometría de unión que no estaba cubierta por la verificación térmica. Nadie ha comprobado cómo se comporta a plena carga. Sin detectar, produce un punto caliente meses después.
El control de calidad en cuadros eléctricos empieza aquí. Un procedimiento documentado de inspección de entrada intercepta ese material antes de que entre en fabricación, y bastan cuatro comprobaciones. Medida de ancho, espesor y longitud, con muestreo definido. Verificación del grado de material: cobre electrolítico conforme a UNE-EN 13601. Inspección visual del acabado superficial, buscando picaduras profundas, grietas y oxidación. Y revisión del certificado de conformidad de la partida.
El mismo criterio vale para envolventes y aparamenta, aunque ahí se comprueba identidad más que cota.
La trazabilidad de lote cierra el proceso. Cada partida se registra con el número de colada, y ese número se vincula a los cuadros donde se emplea. Si aparece un defecto sistemático medio año después, esa vinculación decide qué equipos revisar.
Los criterios de aceptación no se improvisan en recepción. Figuran en el plan de calidad del taller, y quien los aplica no tiene que decidir nada.
Si encontraste útil este artículo, también puedes leer nuestro artículo sobre Sistemas de Distribución Eléctrica.
| Ítem | Método | Criterio de aceptación | Registro |
|---|---|---|---|
| Ancho de pletina | Pie de rey | Según pedido y plano | Ficha de recepción |
| Espesor de pletina | Micrómetro | Según pedido y plano | Ficha de recepción |
| Estado superficial | Inspección visual | Sin grietas, picaduras profundas ni óxido | Ficha de recepción |
| Grado de material | Certificado de conformidad | Cobre electrolítico, UNE-EN 13601 | Certificado archivado |
| Estañado, si procede | Inspección visual | Cobertura continua, sin desprendimientos | Ficha de recepción |
| Trazabilidad de lote | Documental | Número de colada legible | Vínculo lote–cuadro |
Inspección dimensional del embaren rado fabricado
Dos de las tres pletinas de fase salen con el radio de doblado desviado 3 mm. El patrón de taladros no coincide con los puntos de fijación. Hay que reprocesar: medio día.
Lo caro es que se propaga. Una barra desviada obliga a forzar la unión siguiente, y eso deja tensión residual en el codo y desalineación en toda la fila. Corregir en montaje cuesta un orden de magnitud más que corregir en fabricación.
Aquí, la calidad en cuadros eléctricos se juega en una comprobación posterior a la fabricación, que detiene la desviación antes del banco. Se contrastan contra el plano la longitud desarrollada, los ángulos, el diámetro y la posición de los taladros, y el canto. En pletina estañada se añade lo que se olvida: la cobertura tras el punzonado, porque el borde del taladro deja cobre al aire.
En cotas repetitivas, el calibre pasa no pasa resuelve la inspección dimensional de serie más rápido que un instrumento de medida.
Un aviso importante. UNE-EN 61439 no prescribe tolerancias de fabricación de pletina: las fija el plano aprobado. Los valores de la tabla son práctica de taller, no exigencias normativas. Quien redacte un pliego debe escribirlas en el plano para poder exigirlas.
| Parámetro | Instrumento | Tolerancia habitual | ¿Primera pieza? |
|---|---|---|---|
| Longitud desarrollada | Cinta o pie de rey | ± 1 mm | Sí |
| Ángulo de doblado | Goniómetro digital | ± 1° | Sí |
| Diámetro de taladro | Calibre pasa no pasa | + 0,2 / − 0 mm | Sí |
| Posición entre centros | Pie de rey o plantilla | ± 0,5 mm | Sí |
| Altura de rebaba | Micrómetro o comparador | ≤ 0,1 mm | Muestreo |
| Planitud en cara de unión | Regla y galgas | ≤ 0,1 mm | Muestreo |
Valores de práctica habitual de taller. Las tolerancias aplicables son las del plano aprobado.
¿Te gustó esta guía? Consulta nuestra publicación detallada sobre la sección de una pletina de cobre para obtener más información.
Rebabas y estado del canto
El punzonado deja rebaba en la cara de salida. Siempre. La pregunta no es si aparece, sino qué se hace con ella.
Aquí está el detalle que casi nadie mide. Ese resalte concentra el apriete en un punto en lugar de repartirlo por la cara de contacto. El tornillo marca el par correcto, el registro dice que la unión está bien, y la resistencia real es mucho más alta. No impide apretar: impide que el apriete sirva.
Tres formas de atacarlo: holgura de punzón correcta, desbarbado mecánico posterior, o utillaje que lo minimice de origen.
Controlarla y eliminarla no es lo mismo. En la cara de unión hay que quitarla; en un canto que no hace contacto, basta con que no corte.
Primera pieza y trazabilidad del plano
La primera pieza producida con un plano nuevo o revisado se mide en todas sus cotas antes de continuar el lote. No una muestra: todas.
Esto no se aplica a cada barra que sale de la máquina. Solo a tres situaciones: plano nuevo, plano revisado o cambio de utillaje. Fuera de ahí, el control es de serie y por muestreo.
El registro de primera pieza vincula la pieza física con la revisión concreta del plano y con los parámetros de máquina empleados. Ese vínculo convierte una medición en evidencia, y forma parte del expediente de verificación de diseño del cuadro.
Control en proceso durante el montaje
En una auditoría aparecen dos uniones de embarrado, en una acometida de 1.250 A, cuyo par de apriete no se puede verificar. No hay registro ni marca. El cuadro queda retenido tres días.
Una unión floja tiene resistencia de contacto alta. A plena carga, eso es calentamiento localizado, capaz de degradar el aislamiento antes de que nadie mire. Es uno de los hallazgos más frecuentes en las inspecciones termográficas tras la puesta en servicio.
La solución es documental antes que técnica, y es donde el control de calidad en cuadros eléctricos rinde más: un punto de espera en el montaje de uniones, con par registrado y marca física que lo confirme.
En la práctica son cuatro cosas. Verificación del par con llave dinamométrica calibrada. Marca de par trazada con laca sobre tornillo y pletina, de modo que un giro posterior quede a la vista. Inspección visual de las caras de contacto antes de unir. Y verificación del cableado circuito a circuito, no todo al final.
Se comprueba además que los calibres de los interruptores y las relaciones de los transformadores de medida coinciden con el esquema.
| Medida | Calidad | Par en seco | Par con compuesto | Marcado |
|---|---|---|---|---|
| M8 | 8.8 | ~ 20 N·m | ~ 17 N·m | Marca de par |
| M10 | 8.8 | ~ 40 N·m | ~ 34 N·m | Marca de par |
| M12 | 8.8 | ~de la N·m | ~ 60 N·m | Marca de par |
Valores orientativos, del orden citado por la literatura de la Copper Development Association. Prevalece el dato del fabricante de la tornillería y el diseño de la unión.
Para seguir aprendiendo sobre Configuración de embarrado, visita nuestro artículo relacionado aquí.
La verificación individual según UNE-EN 61439
Conviene fijar una distinción que muchos explican de pasada y pocos con propiedad.
El ensayo de tipo acredita el diseño. Se hace una vez, sobre un conjunto representativo y en laboratorio. La verificación individual se hace sobre cada conjunto que sale de fábrica, y la ejecuta el fabricante. Responde a otra pregunta: ¿este cuadro está construido conforme al diseño verificado?
Un cuadro puede tener un diseño impecable y salir mal montado. Por eso la segunda no es sustituible por la primera.
Sobre la tensión de ensayo dieléctrico conviene ser preciso, porque circula un dato equivocado. El valor no sale de una fórmula: sale de la tabla de la norma, según la tensión asignada de aislamiento. Tómelo de la edición vigente, no de un procedimiento heredado.
El argumento práctico. Pasar la secuencia completa internamente, antes del FAT, es la puerta más rentable del control de calidad en cuadros eléctricos. Un fallo detectado dentro cuesta la reparación. Detectado por el cliente cuesta un registro de no conformidad y la reputación de plazo.
| Ensayo | Qué detecta | A qué conjuntos aplica |
|---|---|---|
| Inspección del conjunto | Errores de montaje, cableado, distancias, grado IP | Todos |
| Ensayo dieléctrico | Defecto de aislamiconexiónre partes activas y masa | Todos |
| Continuidad del circuito de protección | Masa sin conectar o unión de alta resistencia | Todos |
| Resistencia de aislamiento | Contaminación, humedad, deterioro del aislante | Donde el diseño lo requiera |
El control de calidad en cuadros eléctricos como sistema documentado
Un taller mediano gana un contrato marco. La homologación pide certificación ISO 9001 y el plan de calidad del contrato. El taller lleva quince años haciendo bien las cosas, pero nada está escrito. Cae antes de fabricar una pieza.
La certificación es cada vez más un requisito comercial previo. Y más allá del certificado, el sistema documentado hace dos cosas medibles. Reduce el coste de reproceso. Y genera el registro de trazabilidad documental que sostiene el expediente de verificación de diseño, todo tranquilizador: los elementos básicos no exigen mucha carga administrativa. Casi todos son cosas que el taller ya hace sin dejar rastro.
Son cinco. Control de documentación y revisiones de plano, para que nadie fabrique con una versión antigua. Registros de inspección de entrada vinculados a certificados y lotes. Puntos de espera con firma de quien los libera. Registros de verificación individual por número de serie. Y tratamiento de no conformidades con causa raíz cerrada antes de expedir.
Una nota de terminología. En México se habla con frecuencia de aseguramiento de la calidad para este conjunto de actividades. En España el término de taller es control de calidad, y aseguramiento de la calidad se reserva más bien para el sistema documentado que lo sostiene.

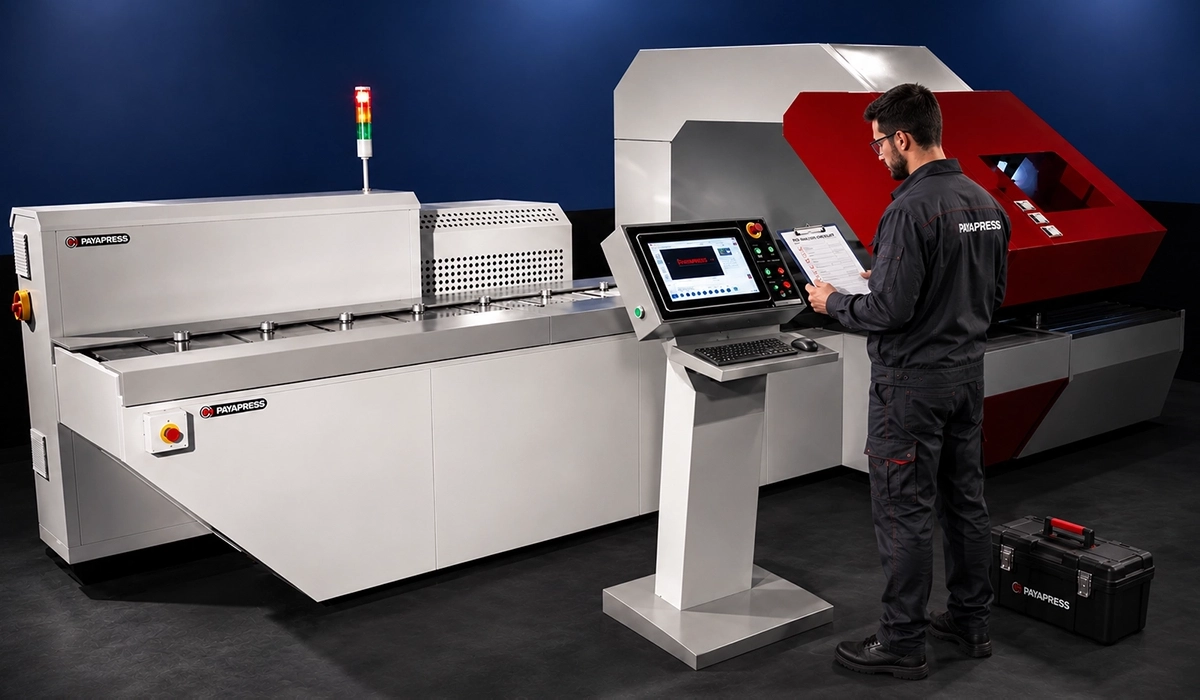

Aquí entra la máquina, y conviene decirlo sin adornos. La precisión dimensional y el acabado que aporta el equipo de PAYAPRESS son la condición que hace repetibles las tolerancias del plano. Los registros los firma el taller.
Este tema es solo el comienzo: descubre más en nuestro artículo sobre distancias de aislamiento y líneas de fuga.
| Elemento | Cláusula ISO 9001 | Vínculo con UNE-EN 61439 | Documento típico |
|---|---|---|---|
| Control de documentación | 7.5 | Planos del expediente técnico | Lista de revisiones |
| Inspección de entrada | 8.4 | Materiales conformes al diseño verificado | Ficha de recepción |
| Puntos de espera | 8.5.1 | Control del montaje | Hoja de ruta firmada |
| Verificación individual | 8.6 | Apartado 11 de la norma | Acta por número de serie |
| No conformidades | 10.2 | Trazabilidad del defecto | Informe de cierre |
Calibración de los equipos de medida
Comprobador dieléctrico, llave dinamométrica, pie de rey, megóhmetro. Todo lo que se usa para verificar tiene que calibrarse a intervalos definidos, con trazabilidad documental a patrones nacionales, conforme a UNE-EN ISO/IEC 17025.
El punto práctico es incómodo. Un comprobador descalibrado puede aplicar una tensión distinta de la especificada, y entonces el ensayo dieléctrico no demuestra nada. Peor: el registro que lo acompaña dice que sí.
Montar un registro de calibración interno en lugar de externalizarlo todo es una decisión legítima. Pero el patrón de referencia tiene que ser trazable y el intervalo, justificado.
No conformidades y acción correctiva
El flujo tiene tres pasos, y el segundo se lo salta todo el mundo. Se documenta la no conformidad. Se pone el material en cuarentena: etiquetado y separado físicamente. Y se emite el dictamen.
Tres dictámenes, y no son intercambiables. Reproceso, cuando la pieza puede volver a especificación. Concesión de ingeniería, cuando el desvío no afecta a la función y alguien lo firma. Rechazo, cuando va a chatarra.
La acción correctiva es otra cosa: investiga la causa raíz y cambia el proceso, no la pieza. Bien llevado, produce datos —frecuencia de defecto por tipo y etapa— y eso permite priorizar en lugar de apagar fuegos.
¿Quieres aprender más? Nuestro artículo sobre la barra de tierra amplía este tema con más detalles.

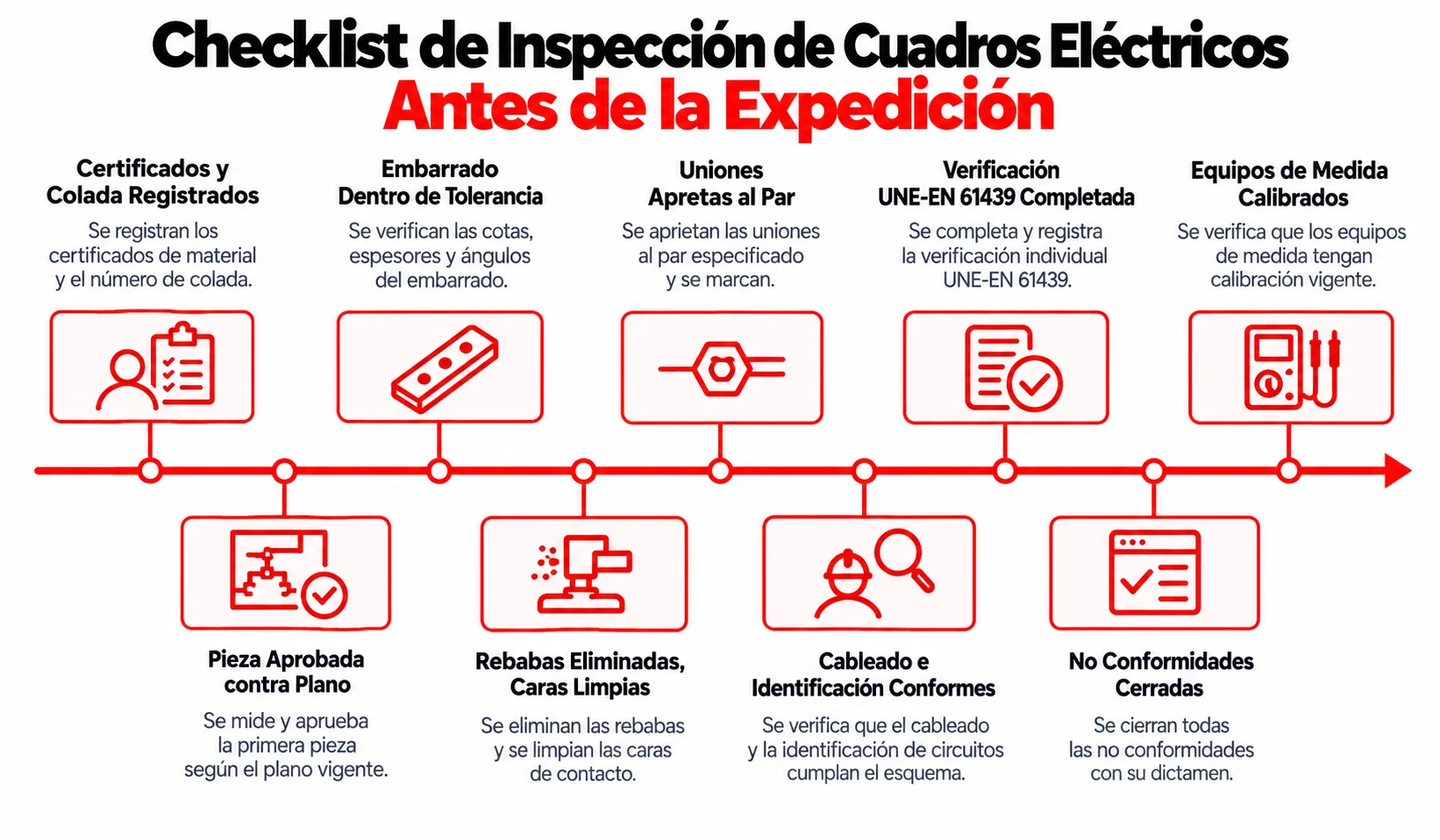

Tres puertas antes del FAT
El modelo cabe en tres puertas. La inspección del material entrante intercepta lo no conforme antes de que entre en producción, cuando devolverlo cuesta una llamada. El control en proceso —y dentro de él, sobre todo, el par de apriete registrado y marcado— detecta el defecto cuando corregirlo todavía es barato. Y la verificación individual aporta la evidencia documentada de que el cuadro terminado se corresponde con el diseño verificado.
El sistema de calidad sostiene las tres. No porque el certificado abra puertas comerciales, que las abre, sino porque convierte la habilidad de un taller en algo demostrable ante un tercero. Ese es hoy el verdadero rendimiento del control de calidad en cuadros eléctricos: la diferencia entre competir por precio y competir por fiabilidad.
