Las distancias de aislamiento y líneas de fuga no son un detalle de acabado: cuando se quedan cortas en un embarrado, dejan un camino abierto al arco eléctrico, al seguimiento superficial y a la parada de la instalación.
El momento de resolverlo es antes de congelar el recorrido del cobre. Después, cualquier corrección obliga a rehacer soportes o cambiar la envolvente.
Aquí verás cómo se determinan las distancias de aislamiento y líneas de fuga —la línea de fuga, que en la práctica casi todo el mundo llama distancia de fuga, y la distancia en el aire—, qué papel juega cada norma y qué verificar antes de cerrar un diseño.
Para tu comodidad, si prefieres escuchar, puedes escuchar el resto de este artículo a través del archivo de audio que encontrarás a continuación.

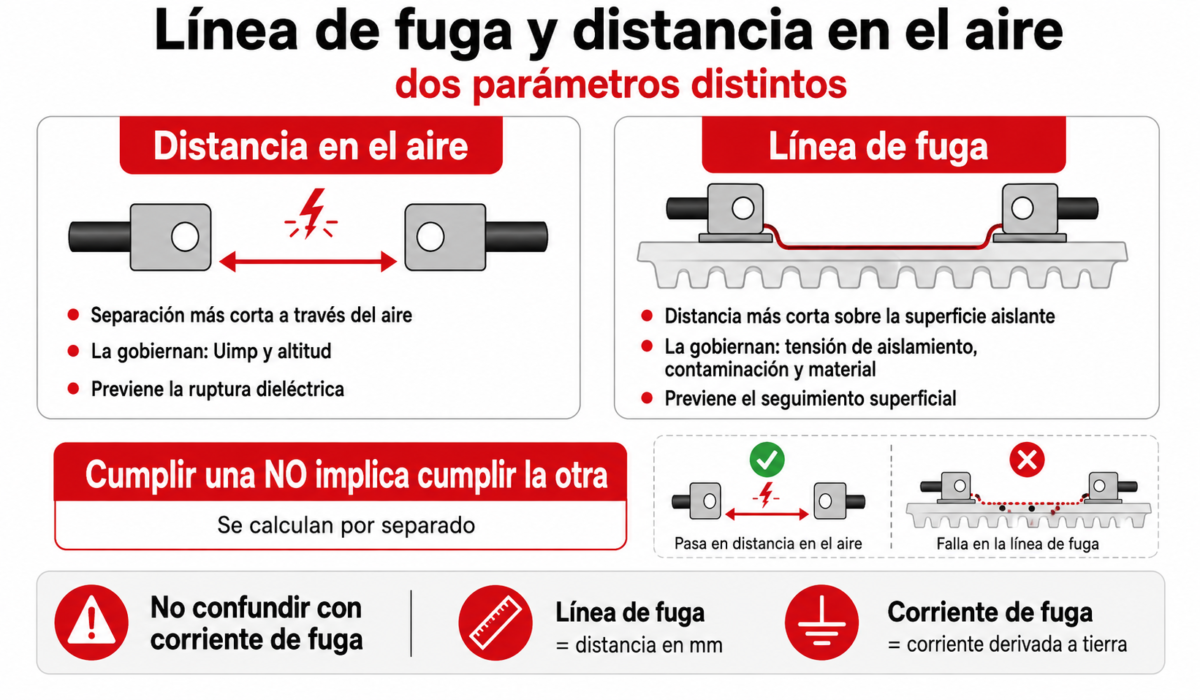

Distancias de aislamiento y líneas de fuga: dos parámetros distintos
Dos magnitudes con mecanismos de fallo distintos, y por eso se calculan por separado.
La distancia en el aire —que la UNE-EN 61439-1 denomina distancia de aislamiento— es la separación más corta a través del aire entre dos partes conductoras. La gobiernan la tensión soportada a impulsos asignada (Uimp) y la altitud. Previene la ruptura dieléctrica.
La línea de fuga es la distancia más corta sobre la superficie de un material aislante entre esas mismas partes. La gobiernan la tensión asignada de aislamiento, el grado de contaminación y el grupo de materiales. Previene el seguimiento superficial: la corriente encuentra camino sobre la superficie, carboniza el material y acaba en contorneo.
El principio que ordena el resto: cumplir una no implica cumplir la otra. Un diseño puede tener sobrada distancia en el aire y un camino superficial insuficiente, y fallará por la superficie sin que la rigidez dieléctrica del aire intervenga. Por eso las distancias de aislamiento y líneas de fuga se verifican como dos requisitos independientes, y en la práctica la línea de fuga acaba siendo casi siempre la mayor de las dos.
Y una aclaración que en español hace falta y en inglés no. Esto no es la corriente de fuga. Una es una distancia sobre superficie aislante, en milímetros; la otra, una corriente derivada a tierra que vigila el diferencial. Suenan casi igual y no tienen relación de cálculo.
Si este artículo te ha resultado útil, quizá también te interese leer nuestro artículo sobre Sistemas de Distribución Eléctrica.
El CTI y los grupos de materiales
El índice de resistencia a las corrientes superficiales (CTI), definido por UNE-EN 60112 (IEC 60112), mide cuánto resiste un aislante antes de que su superficie empiece a conducir por carbonización.
De ahí salen los cuatro grupos: grupo I con CTI ≥ 600, grupo II entre 400 y 599, grupo IIIa entre 175 y 399, grupo IIIb entre 100 y 174.
La implicación explica media tabla de dimensionado: a igual tensión y grado de contaminación, el grupo I admite una distancia de fuga más corta que el IIIb. El aislante es una de las tres variables que fijan la distancia.
En soportes de embarrado lo habitual son termoestables, epoxi-vidrio y cerámicas. Pide el grupo al fabricante del aislador soporte, no lo deduzcas.
Tablas de distancias de aislamiento y líneas de fuga: cómo leerlas
La relación entre las dos normas se confunde constantemente. UNE-EN 60664-1 aporta la lógica de dimensionado y los valores; es la norma de coordinación de aislamiento en baja tensión. UNE-EN 61439-1 (IEC 61439) aplica esa lógica al conjunto y define cómo se verifica en un cuadro real. Una dice cuánto, la otra cómo lo demuestras.
Por encima de 1 kV cambia la familia de referencia —IEC 62271-200— y los valores de baja tensión no se trasladan.
| Tensión asignada de aislamiento (V) | GC2 · grupo I | GC2 · grupo II | GC2 · grupo IIIa | GC3 · grupo I | GC3 · grupo II | GC3 · grupo IIIa |
|---|---|---|---|---|---|---|
| ≤ 250 | 1,5 | 1,8 | 2,5 | 3,2 | 3,6 | 4,0 |
| ≤ 500 | 2,5 | 3,6 | 5,0 | 6,3 | 7,1 | 8,0 |
| ≤ 800 | 4,0 | 5,6 | 8,0 | 10,0 | 11,0 | 12,5 |
| ≤ 1000 | 5,0 | 7,1 | 10,0 | 12,5 | 14,0 | 16,0 |
Línea de fuga mínima en mm. GC = grado de contaminación. El grupo IIIb no aparece porque a partir de 630 V con GC3 la norma deja de admitirlo: si tu soporte es IIIb, la tabla no te sirve y hay que cambiar de material.
| Tensión soportada a impulsos asignada Uimp (kV) | Distancia en el aire mínima (mm) |
|---|---|
| ≤ 2,5 | 1,5 |
| 4 | 3,0 |
| 6 | 5,5 |
| 8 | 8,0 |
| 12 | 14,0 |
Distancia de aislamiento mínima en el aire, según UNE-EN 61439-1, válida hasta 2.000 m de altitud.
Fíjate en la estructura de la primera tabla, porque es donde fallan casi todas las que circulan por internet: el grupo de materiales es una columna, no una nota al pie. Si una tabla da una sola cifra por tensión y grado de contaminación, le falta un dato imprescindible.
El grado de contaminación y su efecto sobre la línea de fuga
El grado de contaminación describe el microambiente que rodea al aislamiento, no el aspecto de la sala. GC1: sin suciedad, o solo seca y no conductora. Conjuntos sellados o encapsulados. GC2: depósito normalmente no conductor, con conductividad ocasional por condensación. Oficinas y laboratorios. GC3: depósito conductor, o seco que se vuelve conductor por condensación. La mayoría de los cuadros industriales. GC4: conductor persistente por polvo, lluvia o nieve. Exterior e industria húmeda.
El punto de diseño está en la asimetría: la distancia de fuga reacciona con mucha más fuerza que la distancia en el aire al empeorar el grado de contaminación. La ruptura del aire no depende de la suciedad depositada, así que apenas se mueve; el camino superficial, en cambio, puede duplicarse. Dos diseños a la misma tensión pueden ser irreconocibles solo por pasar de GC2 a GC3.
Y el detalle que separa al diseño experto del que copia tablas: las nervaduras y ranuras del aislador introducen superficies verticales entre las horizontales. Alargan el camino sin ocupar más espacio. Por eso un aislador soporte tiene perfil dentado.
¿Te ha gustado esta guía? Consulta nuestro artículo detallado sobre falla de busbar para obtener más información.
Categoría de sobretensión y tensión soportada a impulsos
Si el grado de contaminación gobierna el camino superficial, la categoría de sobretensión gobierna la distancia en el aire, según los transitorios que el equipo puede recibir de la red.
I: equipos con limitación interna de transitorios. II: equipos conectados a instalaciones fijas. III: instalaciones fijas de distribución — cuadros, centros de control de motores, tableros de distribución. IV: origen de la instalación, contadores y protección general.
Un cuadro industrial es de categoría III, salvo en cabecera.
El procedimiento, con un caso concreto. Tensión asignada de aislamiento 1000 V, categoría III: de ahí sale una tensión soportada a impulsos asignada de 8 kV, y con 8 kV la distancia en el aire mínima es de 8 mm hasta 2.000 m.
Ahora el camino superficial para esa misma tensión con grado de contaminación 3. Aquí no hay una cifra, hay tres: 12,5 mm en grupo I, 14 mm en grupo II y 16 mm en grupo IIIa.
No es imprecisión del método: es el método. Sin saber qué aislante llevan tus soportes de embarrado, el cálculo no se cierra. Y fíjate en el resultado: en el mismo cuadro conviven 8 mm de aire y hasta 16 mm de superficie, así que es la línea de fuga la que acaba fijando la separación entre pletinas.
Para seguir leyendo sobre Barra Colectora vs Cable, consulta aquí nuestro artículo relacionado.

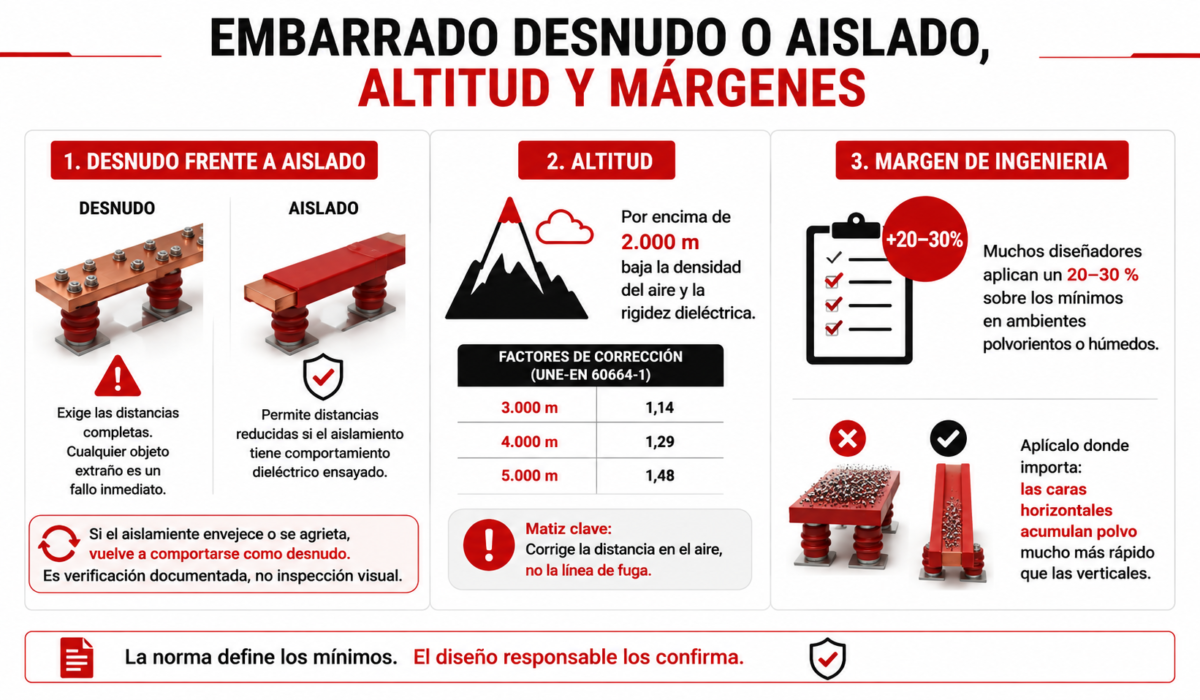

Embarrado desnudo o aislado, altitud y márgenes
Donde la norma se encuentra con el taller.
Desnudo frente a aislado. Un embarrado desnudo de pletina de cobre o aluminio exige las distancias completas: cualquier objeto extraño dentro de la envolvente es un fallo inmediato. Uno aislado —manguito termorretráctil, recubrimiento epoxi— puede admitir distancias reducidas, con una condición dura: la reducción se apoya en el comportamiento dieléctrico ensayado, no en el aire que quede. Si ese aislamiento envejece o se agrieta, el sistema vuelve a comportarse como desnudo. Es verificación documentada, no inspección visual.
Altitud. Por encima de 2.000 m baja la densidad del aire y con ella la rigidez dieléctrica. La propia UNE-EN 60664-1 tabula los factores de corrección: 1,14 a 3.000 m, 1,29 a 4.000 m y 1,48 a 5.000 m. El matiz que se olvida: corrige la distancia en el aire, no la línea de fuga. El seguimiento superficial no depende de la densidad del aire.
Margen de ingeniería. Muchos diseñadores aplican un 20–30 % sobre los mínimos en ambientes polvorientos o húmedos. No es requisito normativo; es práctica de sector. Y aplícalo donde importa: las caras horizontales acumulan polvo mucho más rápido que las verticales.
Soportes, esfuerzos de cortocircuito y conservación de las distancias
El vínculo entre diseño mecánico y seguridad eléctrica casi nunca se trata, y es donde más sorpresas hay. Los esfuerzos electrodinámicos en cortocircuito crecen con el cuadrado de la corriente de defecto. Si los aisladores soporte están demasiado separados, las barras de cobre flectan y la distancia en el aire real cae por debajo del mínimo justo en el instante del defecto.
Tres detalles de ejecución. Las uniones atornilladas necesitan par controlado y previsión de dilatación térmica. El radio de doblado debe evitar que el campo se concentre en los codos. Y las transiciones cobre-aluminio piden arandela bimetálica o terminal de transición.
Este tema es solo el comienzo: descubre más en nuestro artículo sobre futuro del embarrado eléctrico.
Qué debe verificar el fabricante de cuadros
Dos conceptos que UNE-EN 61439 separa y que en la práctica se mezclan.
El ensayo de tipo lo hace el fabricante original para acreditar el diseño, una vez por diseño.
La verificación individual la realiza el fabricante del cuadro sobre cada unidad e incluye la comprobación de las distancias de aislamiento y líneas de fuga. Cuando no pueden confirmarse por medición o inspección, la norma admite ensayos dieléctricos a frecuencia industrial y de impulso.
Y esto se hace mal a diario: una comprobación con megóhmetro durante el cableado no es una verificación de distancias. El megóhmetro dice que el aislamiento resiste; no dice que la separación entre pletinas de embarrado cumpla el mínimo.
Y la obligación menos conocida: las distancias deben mantenerse también después de un ensayo de cortocircuito. Un embarrado que sobrevive al defecto pero queda deformado no cumple.
¿Quieres saber más? Nuestro artículo sobre blindobarra amplía este tema.
Conclusión
Las distancias de aislamiento y líneas de fuga son parámetros de seguridad, con consecuencias directas sobre el riesgo de arco eléctrico y la vida útil del aislamiento.
Las dos normas tienen papeles distintos —una da los valores, la otra define la verificación— y confundirlas lleva a errores que no aparecen hasta el ensayo.
Lo decisivo ocurre pronto: clasificar bien el grado de contaminación, la categoría de sobretensión y el grupo de materiales antes de detallar el cobre evita rediseños caros, o imposibles.
Y cuando el diseño ya está cerrado, el que decide si esas cotas se cumplen en el taller es el corte, el punzonado y el doblado de la pletina. En PAYAPRESS fabricamos las máquinas para embarrados con las que los fabricantes de cuadros repiten esas cotas serie tras serie. Cuéntanos tu sección de pletina y tu volumen y te decimos qué modelo te encaja.
