La barra colectora flexible resuelve un problema muy concreto: lograr una distribución de baja tensión más compacta, más ordenada y, sobre todo, más eficiente en espacios donde cada centímetro cuenta. De hecho, en aplicaciones de electrónica de potencia, su uso puede ayudar a reducir de forma notable la inductancia del lazo frente al cableado convencional, algo clave cuando se busca mejorar el comportamiento eléctrico del sistema y evitar pérdidas innecesarias.
Y aquí está lo importante: cuando el cuadro es estrecho, hay vibración, el montaje exige tolerancias precisas o se necesita una conexión más limpia que un haz de cables, esta solución marca la diferencia.
A nivel de mercado, los sistemas de canalización de barras colectoras siguen creciendo con fuerza en aplicaciones industriales y de distribución eléctrica. Así que el mercado estaba valorado en USD 2,6 mil millones en 2023 y proyecta CAGR de 10,3% entre 2024 y 2032.
Para su comodidad, si prefiere escuchar, puede oír el resto de este artículo en el archivo de audio que aparece a continuación.
Qué problema resuelve exactamente
El problema habitual es simple: cuando el espacio es limitado, el cableado convencional ocupa demasiado, curva peor y suele generar un lazo eléctrico menos favorable. En cambio, una solución flexible bien elegida permite compactar la instalación y, al mismo tiempo, mantener una geometría más controlada.
Además, en entornos con vibración o dilataciones térmicas, la trenza o el laminado flexible absorben mejor los movimientos que una barra rígida. Eso reduce el riesgo de aflojamiento, fatiga mecánica y puntos calientes en las uniones.

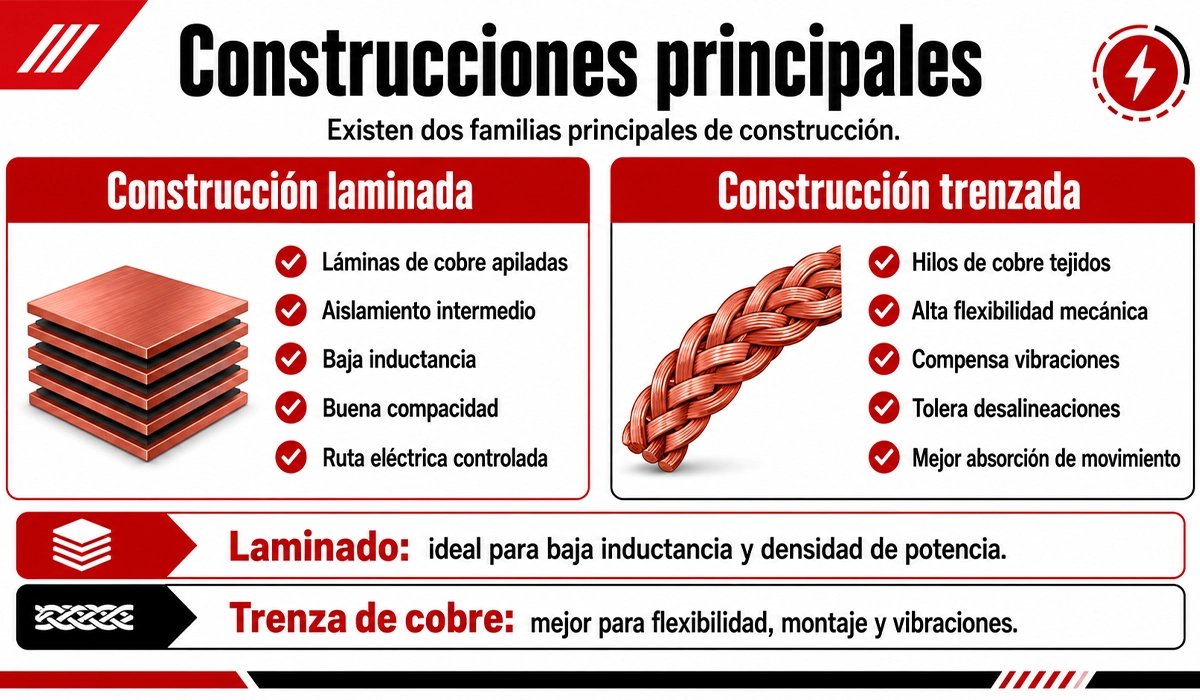

Construcciones principales de la barra colectora flexible
Existen dos familias principales. La primera es la construcción laminada, formada por varias láminas de cobre apiladas con aislamiento intermedio; se usa cuando interesa baja inductancia, buena compacidad y una ruta eléctrica muy controlada. La segunda es la construcción trenzada, hecha con hilos de cobre tejidos; destaca por su flexibilidad mecánica y por su capacidad para compensar vibraciones y desalineaciones.
Dicho de forma sencilla, el laminado suele superar cuando el foco está en la baja inductancia y la densidad de potencia. En cambio, la trenza de cobre suele ser mejor cuando manda la flexibilidad de movimiento, la tolerancia de montaje o la absorción de vibraciones.
Barra flexible frente a cable
La diferencia entre cable y barra colectora flexible no es solo semántica. El cable multifilar ofrece facilidad de rutado, pero suele ocupar más volumen y puede aumentar el área del lazo eléctrico, algo poco deseable en electrónica de potencia. La barra flexible, en cambio, permite una geometría más ordenada y una instalación más limpia en cuadros y módulos compactos.
Por eso, cuando el objetivo es reducir la inductancia y mejorar la integración mecánica, la barra flexible suele ser una mejor alternativa. El cable sigue teniendo sentido en recorridos más libres o cuando el diseño exige máxima versatilidad de instalación.
Selección y normas
La selección no debe hacerse “a ojo”. Hay que partir de la corriente de servicio, la temperatura ambiente, el modo de instalación y el nivel de cortocircuito. En cuadros de baja tensión, la referencia de partida es la serie IEC 61439; además, en España el marco reglamentario se apoya en la UNE-EN 61439 y en el REBT.
También conviene revisar la coordinación de aislamiento y las distancias en aire y líneas de fuga según IEC 60664-1. En este punto, presta atención a la inspección periódica porque encaja con la visión de la Asociación Española de Mantenimiento (AEM) sobre la cultura de mantenimiento industrial.
Y, sobre todo, no hay que extrapolar tablas de un fabricante a otro: los datos de catálogo se ensayan bajo condiciones concretas y no siempre son intercambiables entre marcas.
Aplicaciones típicas
La barra colectora flexible encaja especialmente bien en cuadros BT, centros de control de motores, inversores fotovoltaicos, UPS, cargadores, sistemas de baterías y equipos sometidos a vibración. En estas aplicaciones, el objetivo no es solo transportar corriente, sino hacerlo con menos pérdida de espacio y mejor control térmico.
También es muy útil cuando el tiempo de montaje importa. Un sistema preformado con terminales definidos puede reducir errores, simplificar el apriete y mejorar la trazabilidad del ensamblaje respecto a un montaje improvisado con cables sueltos.

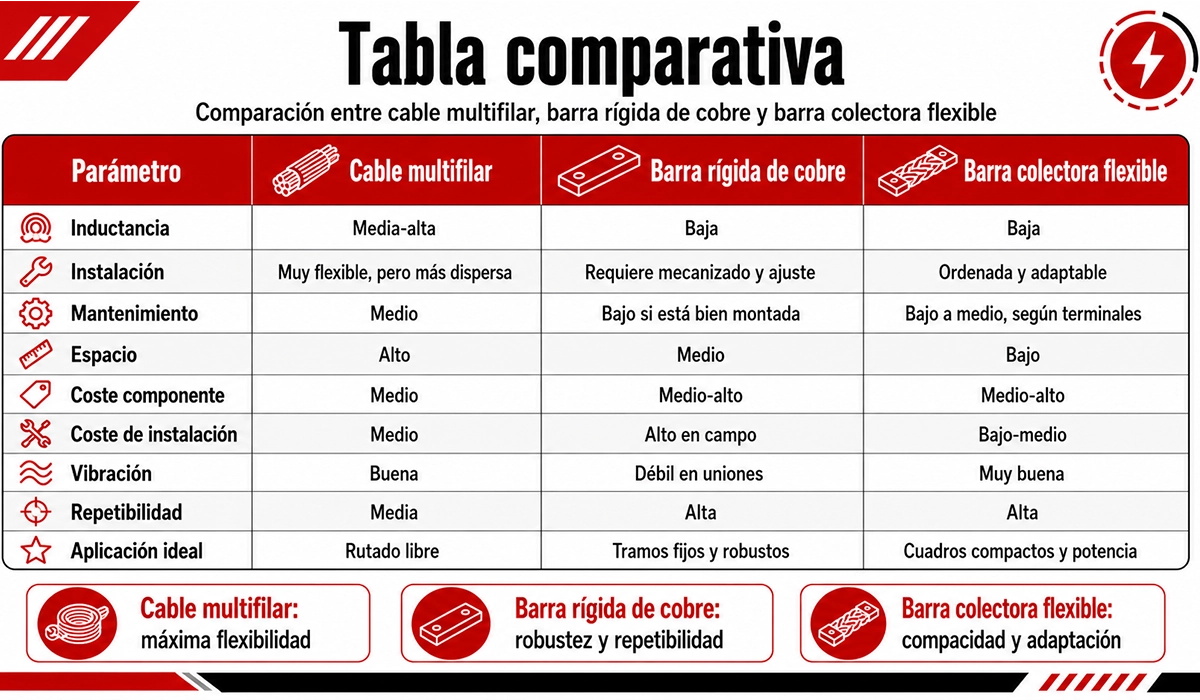

| Parámetro | Cable multifilar | Barra rígida de cobre | Barra colectora flexible |
|---|---|---|---|
| Inductancia | Media-alta | Baja | Baja |
| Instalación | Muy flexible, pero más dispersa | Requiere mecanizado y ajuste | Ordenada y adaptable |
| Mantenimiento | Medio | Bajo si está bien montada | Bajo a medio, según terminales |
| Espacio | Alto | Medio | Bajo |
| Coste componente | Medio | Medio-alto | Medio-alto |
| Coste de instalación | Medio | Alto en campo | Bajo-medio |
| Vibración | Buena | Débil en uniones | Muy buena |
| Repetibilidad | Media | Alta | Alta |
| Aplicación ideal | Rutado libre | Tramos fijos y robustos | Cuadros compactos y potencia |
Cómo decidir entre cable y busbar flexible
Si el espacio es restringido y la inductancia importa, la opción flexible laminada suele ser la más lógica. Si la corriente es muy alta en un tramo fijo y la mecánica no cambia, la barra rígida puede seguir siendo adecuada. Y si el problema principal es absorber vibración o compensar tolerancias, la trenza de cobre suele ser la mejor candidata.
En resumen, la decisión correcta no depende solo de la corriente. Depende del conjunto: geometría, entorno, vibración, temperatura, norma y tiempo de montaje.
Barra colectora flexible: el detalle que mejora todo el diseño
La barra colectora flexible es una solución muy útil cuando el diseño exige compacidad, baja inductancia y un montaje más limpio que el cableado tradicional. Además, aporta ventajas claras en entornos con vibración, en cuadros de baja tensión y en sistemas donde la repetibilidad del montaje importa tanto como la capacidad de corriente. Sin embargo, su elección debe basarse siempre en la corriente de servicio, la temperatura, el entorno mecánico y la verificación normativa. Por eso, antes de cerrar un diseño, conviene revisar la IEC 61439, la coordinación de aislamiento y las condiciones reales de instalación.
