Mikro şebeke tasarımı, yedi adımlı bir mühendislik sürecidir. Amaç ve çalışma modunun belirlenmesiyle başlar; ardından yük profili analizi, üretim ve depolama boyutlandırması, AA/DA mimari seçimi, ortak bağlantı noktası ve şalt tasarımı ile ada moduna uygun koruma gelir. Süreç, kontrol ve enerji yönetimi katmanının kurulmasıyla tamamlanır. Sanayi tesislerinin ve kritik yük taşıyan işletmelerin asıl ihtiyacı, kesintisiz enerji ve yenilenebilir kaynakların sisteme güvenle katılmasıdır. Türkçe kaynakların çoğu ise mikro şebekeyi tanımlamakla yetinir; kararların hangi sırayla verileceğini anlatmaz. Bu yazı, proje mühendisinin karar sırasını IEC TS 62898 çerçevesine dayanarak yedi adımda izler. Mikro şebekenin dağıtım omurgası ise pano imalatçılarının bakır bara makinesi ile kestiği, deldiği ve büktüğü baralar üzerine kurulur; bu omurganın düzeni bara sistemleri rehberinde ayrıca ele alınır.
Dinlemeyi mi tercih ediyorsunuz? Makalenin geri kalanını aşağıdaki sesli sürümden dinleyebilirsiniz.
Mikro Şebeke Nedir ve Tasarımı Neden Klasik Tesisattan Farklıdır?

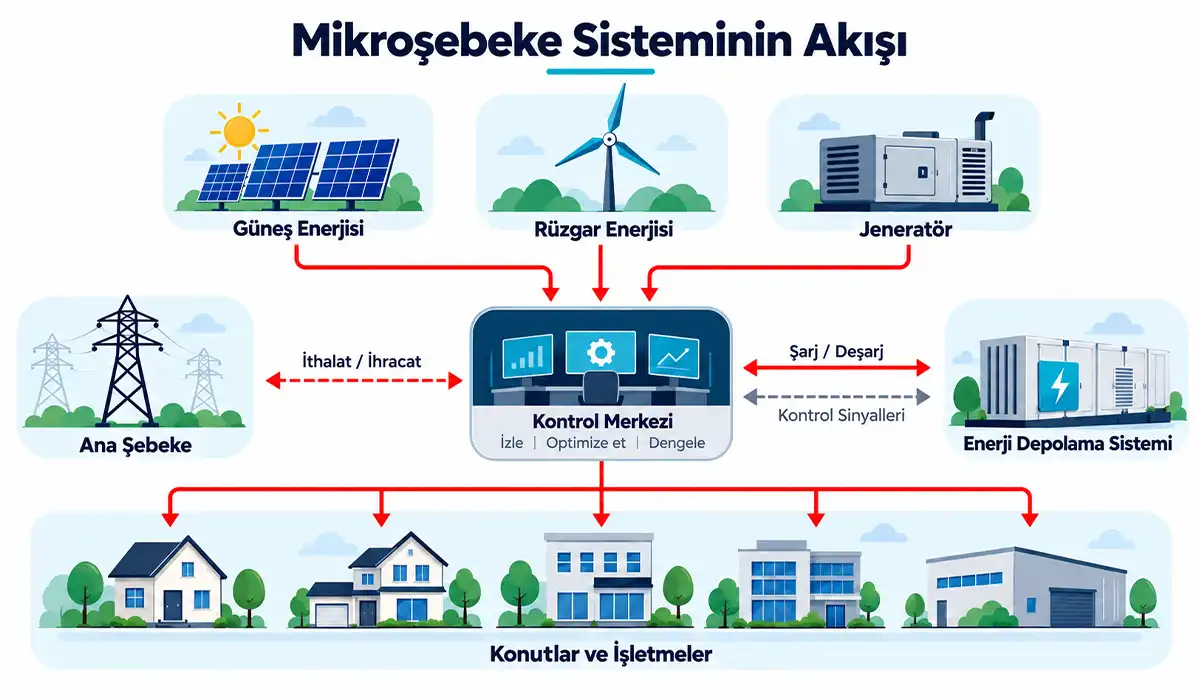

Mikro şebeke nedir sorusunun kısa cevabı şudur: mikro şebeke (microgrid), tanımlı elektriksel sınırlar içinde yükleri, dağıtık enerji kaynaklarını ve çoğu zaman bir enerji depolama sistemini birlikte yöneten ve ana şebekeye karşı tek bir kontrol edilebilir birim gibi davranan yerel bir güç sistemidir. Literatürde “mikroşebeke” biçiminde bitişik yazıldığı da görülür. Temel mikro şebeke bileşenleri; yükler, dağıtık enerji kaynakları, depolama, ortak bağlantı noktası ve bunları yöneten kontrol sistemidir.
Klasik bir tesisatta güç tek yönde akar: şebekeden gelir, panolardan geçer ve yüklerde tüketilir. Mikro şebekede ise üç temel fark ortaya çıkar.
Birincisi çift yönlü güç akışıdır. Yerel üretim tüketimi aştığında enerji, bağlantı anlaşmasının izin verdiği ölçüde ortak bağlantı noktasından şebekeye geri verilebilir. İkincisi iki çalışma modudur: şebekeye bağlı mod ve ada modu. Şebekeye bağlantısı olan bir mikro şebeke, ana şebekeyle birlikte de, ondan ayrılarak da çalışabilmelidir. Üçüncüsü değişken kaynaklardır; güneş ve rüzgâr üretimi hava koşullarına göre sürekli değişir.
Bu üç fark, mikro şebeke tasarımında koruma, kontrol ve ekipman seçimini klasik tesisattan ayrı bir düşünme biçimiyle ele almayı gerektirir. Değişken bir kaynağın jeneratörden şebekeye kadar nasıl bağlandığını rüzgar türbini elektrik sistemi yazısında görebilirsiniz. Aşağıdaki yedi adım bu kararları sırayla ele alır.
Mikro Şebeke Tasarımı 1. Adım: Amacı ve Çalışma Modunu Belirleyin
Her mikro şebeke projesi bir amaçla başlar ve bu amaç, sonraki bütün kararların önceliğini belirler. Üç temel hedef öne çıkar.
İlki kritik yük sürekliliğidir. Hastane, veri merkezi veya organize sanayi bölgesindeki bir üretim hattı gibi uygulamalarda öncelik, şebeke kesildiğinde kritik yüklerin beslenmeye devam etmesidir. İkincisi enerji maliyetinin düşürülmesidir; yerel üretim ve depolama, şebekeden çekilen enerjinin zamanlamasını değiştirir. Üçüncüsü karbon azaltımıdır; yenilenebilir kaynakların payını artırmak hedeflenir.
Amaç belli olduktan sonra çalışma modu belirlenir. IEC TS 62898-1, mikro şebekeleri ikiye ayırır. İzole mikro şebekenin daha geniş bir elektrik sistemiyle bağlantısı yoktur; enerjinin tamamı yerel kaynaklardan gelir. İzole olmayan mikro şebeke ise hem şebekeye bağlı modda hem de ada modunda çalışabilir.
Bu ayrım tasarımın geri kalanını doğrudan şekillendirir. İzole bir sistemde depolama ve yedek kaynak, frekansı ve gerilimi tek başına taşımak zorundadır. İzole olmayan bir sistemde ise ortak bağlantı noktası, iki mod arasındaki geçiş ve iki moda göre koruma ayarları tasarımın merkezine yerleşir. Orta gerilimden beslenen sanayi tesislerinde şebeke bağlantısı çoğu zaman tesisin trafo merkezinde kurulur; bu nedenle trafo merkezi bara sistemleri de çalışma modu kararıyla birlikte değerlendirilmelidir.
2. Adım: Yük Profilini ve Kritik Yükleri Çıkarın
Kaynak ve depolama boyutlandırması, yüklerin ne zaman ve ne kadar enerji çektiği bilinmeden yapılamaz. Bu yüzden ikinci adım yük profilidir.
Saatlik yük profili, gün içindeki tüketim değişimini gösterir. Sabah devreye giren üretim hatları, öğle saatlerindeki iklimlendirme yükü ve gece azalan tüketim bu profilde ayrı ayrı görünür. Ölçüm verisi yoksa, tasarım öncesinde mümkünse farklı mevsimleri kapsayan bir ölçüm yapılması tahminlere dayanmaktan daha güvenilir sonuç verir. Mevsimlik profil ise yaz ve kış arasındaki farkı ortaya koyar. İki profil birlikte, yerel üretimin tüketimle ne ölçüde örtüştüğünü anlamanın temelidir.
Ardından yükler öncelik sınıflarına ayrılır. Tipik bir sınıflandırma üç gruptan oluşur: kesintisiz beslenmesi gereken kritik yükler, kısa süre beklemeye dayanabilen önemli yükler ve gerektiğinde devreden çıkarılabilen ertelenebilir yükler.
Bu sınıflandırma, ada modundaki davranışı belirler. Şebeke kesildiğinde yerel kaynaklar bütün yükleri karşılayamayabilir. Bu durumda yük atma planı, hangi yüklerin hangi sırayla devreden çıkarılacağını önceden tanımlar. Yük atma planı, koruma ve kontrol katmanına girdi verdiği için tasarımın erken aşamasında netleştirilmelidir. Bu plan, işletme ekipleriyle birlikte hazırlandığında sahadaki öncelikleri de doğru yansıtır.
Yük profilinden çıkan tepe yük değerleri, dağıtım baralarının kesitini belirlemede de temel girdidir; bu hesabın ayrıntısı bakır bara akım taşıma kapasitesi yazısında anlatılır.
3. Adım: Üretim Kaynaklarını ve Enerji Depolamayı Boyutlandırın
Yük profili belli olduktan sonra, bu profili karşılayacak kaynak karması seçilir. Mikro şebekelerde en sık kullanılan dağıtık enerji kaynakları güneş enerjisi, rüzgâr enerjisi ve elektrik ile ısıyı birlikte üreten kojenerasyon sistemleridir. Bunlara çoğu projede bir yedek kaynak eşlik eder; dizel jeneratör bu rol için sık kullanılan seçeneklerden biridir.
Kaynak seçimi kadar kaynakların birbirini tamamlaması da önemlidir. Güneş üretimi gündüz, rüzgâr üretimi ise farklı saatlerde ve mevsimlerde yoğunlaşabilir. Kojenerasyon daha kararlı bir taban üretim sağlar.
Enerji depolama sistemi, genellikle bir batarya enerji depolama sistemi (BESS), mikro şebekede üç görev üstlenir. İlki dengelemedir; değişken üretim ile tüketim arasındaki anlık farkları karşılar. İkincisi geçiş anı köprüsüdür; şebekeye bağlı moddan ada moduna geçerken yedek kaynak devreye girene kadar yükleri besler. Üçüncüsü enerji kaydırmadır; fazla üretimi saklar ve ihtiyaç anında kullanır.
Boyutlandırmada birkaç ölçüt birlikte değerlendirilir:
- Yük profili ile üretim profilinin gün ve mevsim boyunca ne kadar örtüştüğü
- Ada modunda beslenecek kritik yüklerin büyüklüğü ve beslenme süresi beklentisi
- Depolamanın güç (kW) ve enerji (kWh) değerleri; mod geçişinde karşılanması gereken anlık güç ile ada modunda sağlanması gereken enerji ayrı ayrı belirlenir
- Şebeke bağlantısındaki kısıtlar
- İleride eklenecek yük ve kaynaklar için genişleme payı
Bu ölçütleri birlikte değerlendirmek için HOMER Pro gibi tasarım yazılımlarında optimizasyon yöntemleri kullanılır. Batarya tarafındaki kimya, dönüştürücü ve bağlantı seçenekleri batarya enerji depolama sistemleri yazısında ayrıntılı olarak ele alınır.
Mikro Şebeke Tasarımı 4. Adım: AA mı DA mı, Hangi Mimari?
Kaynaklar ve depolama belli olduktan sonra, bunların hangi elektriksel mimariyle birbirine bağlanacağına karar verilir. İki temel seçenek vardır.
AA Mikro Şebeke: Mevcut Tesisle Uyum
AA mikro şebeke, alternatif akım bir dağıtım omurgası üzerine kurulur. En büyük avantajı mevcut tesisle uyumudur; sahadaki panolar, kesiciler ve yükler zaten alternatif akımla çalışır. Koruma ekipmanı ve uygulama deneyimi olgundur. IEC TS 62898-1, alçak veya orta gerilim seviyesinde yük ve dağıtık enerji kaynakları içeren AA mikro şebekeleri kapsar.
DA Mikro Şebeke: Daha Az Dönüşüm Kademesi
DA mikro şebeke, doğru akım bir omurga kullanır. Güneş panelleri ve bataryalar doğru akımla çalıştığı için dönüşüm kademeleri azalır. Elektronik cihazlar, LED aydınlatma ve şarj istasyonları gibi DA yüklerin ağırlıkta olduğu tesislerde bu mimari öne çıkar. Ancak IEC TS 62898-1, DA mikro şebekeleri kapsamaz; DA koruma ekipmanı da AA’ya göre daha az olgundur. Dağıtımda DA’ya yönelik eğilim bara sistemlerinde gelecek trendleri yazısında ele alınır.
| Kriter | AA mikro şebeke | DA mikro şebeke |
|---|---|---|
| Mevcut tesisle uyum | Yüksek; mevcut panolar ve yüklerle doğrudan uyumlu | Sınırlı; AA yükler için dönüştürücü gerekir |
| Dönüşüm kademeleri | Güneş ve batarya için ek dönüşüm gerekir | Daha az dönüşüm kademesi |
| Koruma ekipmanı olgunluğu | Olgun ve yaygın | Gelişmekte |
| Uygun yük tipi | Motorlar ve klasik AA yükler | Elektronik yükler, aydınlatma, şarj istasyonları |
| Standart kapsamı | IEC TS 62898-1 kapsamında | IEC TS 62898-1 kapsamı dışında |
Seçim, mevcut tesisin yapısına ve yüklerin türüne göre yapılır. Var olan bir sanayi tesisine eklenen projelerde AA mimari çoğu zaman daha pratik bir başlangıçtır. İki omurgayı çift yönlü bir dönüştürücüyle birleştiren hibrit AA/DA yapılar da bir seçenektir; yeşil hidrojen üreten elektrolizörler gibi büyük DA yüklerin bulunduğu tesislerde bu yapı öne çıkar. Bu tür yüklerin beslenmesi elektrolizör DC barası yazısında anlatılır.
5. Adım: Ortak Bağlantı Noktası, Şalt ve Dağıtım Panosu Kararları
Ortak bağlantı noktası (PCC), mikro şebekenin ana şebekeyle buluştuğu noktadır ve iki çalışma modu arasındaki geçişin fiziksel olarak gerçekleştiği yerdir. Bu noktanın dört temel görevi vardır.
İlki ayırmadır: şebekede bir arıza ya da gerilim sorunu olduğunda mikro şebekeyi ana şebekeden ayırır. İkincisi senkronizasyondur: ada modundan şebekeye geri dönerken iki tarafın gerilimini, frekansını ve fazını eşleştirir. Üçüncüsü ölçümdür: şebekeyle alışverişi yapılan enerjiyi kaydeder. Dördüncüsü çift yönlü akışın yönetimidir: fazla enerjinin şebekeye verilmesine ve gerektiğinde şebekeden çekilmesine izin verir.
Bu görevler şalt tarafında üç düzenle karşılanır. Ayırma için PCC’de bir kesici bulunur; kesicinin kesme kapasitesi, bağlantı noktasındaki kısa devre koşullarına göre seçilir. Ölçüm düzeni, iki yönlü enerji alışverişini kaydedecek şekilde kurulur. Senkron kontrol düzeni ise yeniden bağlanmadan önce iki tarafın uyumunu denetler. Bağlantı koşulları, istemsiz adalanmaya karşı koruma ve ölçüm gereksinimleri yerel dağıtım şirketiyle baştan netleştirilmelidir.
PCC’nin arkasında, kaynakları, depolamayı ve yükleri bir araya getiren dağıtım panosu yer alır. Bağlantı noktasındaki bara düzeni ve ana dağıtımda iletken seçimi ayrı tasarım konularıdır; iletken seçiminde bara mı kablo mu sorusu proje başında yanıtlanmalıdır. Orta gerilim seviyesindeki mikro şebekelerde bu düzen OG baralarla kurulur; ayrıntılar orta gerilim bara sistemleri yazısındadır. Mikro şebekeler zamanla yeni kaynak ve yüklerle büyüdüğü için bara ve pano kapasitesi baştan genişleme payıyla planlanmalıdır.
PCC ve dağıtım panolarını üreten pano imalatçıları, bu panoların bakır baralarını kesmek, delmek ve bükmek için PAYAPRESS’in bara işleme makinesi çözümlerinden yararlanır. Seri üretimde ölçü tekrarlanabilirliğinin önemli olduğu projelerde ise CNC bara kesme ve delme makinesi bu işlemleri otomatikleştirir.
Önerilen makine HBC-A120 Makinası 120 × 12 mm’ye kadar olan bakır ve alüminyum baraları keser, zımbalar ve büker — üç farklı istasyonda eş zamanlı olarak çalışır. 120 × 12 mm 3 güç ünitesi Kesme · Delme · Bükme
6. Adım: Ada Modunda Koruma ve Topraklama Nasıl Değişir?
Mikro şebeke ada moduna geçtiğinde, koruma sisteminin dayandığı iki temel koşul değişir: arıza akımının büyüklüğü ve topraklama referansı.
Düşen Kısa Devre Seviyesi ve Koruma Ayarları
Şebekeye bağlı modda bir arıza, ana şebekeden gelen yüksek arıza akımıyla beslenir. Koruma cihazları bu yüksek akımı algılayarak hızla açar. Ada modunda ise arızayı yalnızca yerel kaynaklar besler. İnverter tabanlı kaynaklar, yani güneş ve batarya sistemleri, sınırlı arıza akımı verir; bu akım tipik olarak anma akımının yalnızca 1,1–2 katı civarındadır. Bu yüzden ada modunda kısa devre seviyesi belirgin biçimde düşer.
Bu düşüş, şebekeye bağlı moda göre ayarlanmış koruma cihazlarının ada modunda arızayı algılayamaması riskini doğurur. Çözüm, koruma sistemini iki moda göre tasarlamaktır. Bunun için iki ayrı ayar grubu kullanılabilir; mod değiştiğinde koruma ayarları da otomatik olarak değişir. Daha gelişmiş sistemlerde ise koşullara göre kendini ayarlayan uyarlamalı koruma tercih edilir. Her iki durumda da koruma koordinasyonu, iki mod için ayrı ayrı doğrulanmalıdır. Baralar ise en zorlu durum olan şebekeye bağlı moddaki yüksek arıza akımına göre seçilir; bu konu bara kısa devre dayanımı yazısında ele alınır. İnverterlerin ürettiği harmonikler de ayrıca değerlendirilmelidir; ayrıntılar için harmoniklerin baralara etkisi yazısına bakabilirsiniz.
Topraklama Referansının Korunması
PCC açıldığında, şebeke tarafından gelen nötr referansı kaybolabilir; bu yüzden ada modunda da geçerli bir topraklama referansı tasarımda baştan sağlanmalıdır. Bunun için PCC’de 3 kutuplu mu 4 kutuplu mu kesici kullanılacağı ve ada modunda nötr-toprak bağlantısının nerede kurulacağı birlikte kararlaştırılır. Bu bağlantı çoğu zaman şebeke oluşturan kaynak tarafında ya da bir topraklama transformatörüyle sağlanır. Koruma iletkenlerinin panoda toplandığı topraklama barası da bu düzenin parçasıdır.
Mikro Şebeke Tasarımı 7. Adım: Kontrol, Enerji Yönetimi ve Haberleşme
Son adım, bütün ekipmanı tek bir sistem gibi çalıştıran kontrol katmanıdır. Bu katmanın merkezinde mikro şebeke kontrolcüsü ve enerji yönetim sistemi (EMS) bulunur.
IEEE 2030.7, mikro şebeke kontrolcülerinin şartnamesini tanımlar. Standarda göre mikro şebeke enerji yönetim sistemi; şebekenin kendini yönetmesini, otonom veya şebekeye bağlı çalışmasını ve ana dağıtım şebekesine sorunsuz bağlanıp ayrılmasını sağlayan kontrol işlevlerini içerir. Bu işlevler topolojiden bağımsızdır. Standart, iki temel işlev için test senaryoları tanımlar: geçiş işlevi ve dağıtım (dispatch) işlevi. Bu senaryolar IEEE 2030.8’e göre test edilir. IEEE SA, standardın revizyon projesini 27 Mart 2025’te onaylamıştır; yeni sürüm yayımlanana kadar 2017 sürümü referans alınır.
Geçiş işlevi, mod değişimlerini yönetir: şebekeden kesintisiz ayrılmayı ve yeniden senkronize olarak bağlanmayı sağlar. Dağıtım işlevi ise kaynakların ve depolamanın hangi anda ne kadar üreteceğine ya da depolayacağına karar verir.
İnverterlerin rolü bu noktada belirleyicidir. Şebeke oluşturan inverter, ada modunda gerilimi ve frekansı kendisi kurar. Şebeke izleyen inverter ise var olan bir şebekeye uyum sağlar. Ada modunda gerilimi ve frekansı kuracak en az bir kaynak gerekir; bu rolü şebeke oluşturan bir inverter ya da dizel jeneratör gibi bir senkron jeneratör üstlenir.
Kontrol katmanı, SCADA ve haberleşme altyapısıyla tamamlanır; sahadaki cihazlar arasında genellikle IEC 61850 veya Modbus gibi protokoller kullanılır. IEC 62898 serisinin diğer bölümleri bu katmanı ayrıntılandırır: IEC TS 62898-2 işletme ve kontrol, IEC TS 62898-3-1 koruma ve dinamik kontrol, IEC TS 62898-3-2 ise enerji yönetim sistemi gereksinimlerini tanımlar. SCADA’nın topladığı akım ve sıcaklık verileri, dağıtım tarafında bara arızaları oluşmadan önce aşırı ısınma gibi belirtilerin fark edilmesine de yardımcı olur.
Ücretsiz indir
Her makine, teknik özellik ve yapılandırma — tek bir PDF'te
Sonuç
Mikro şebeke tasarımı yedi adımdan oluşur: amaç ve çalışma modu, yük profili, üretim ve depolama boyutlandırması, AA/DA mimari seçimi, ortak bağlantı noktası ve şalt, ada modunda koruma ve son olarak kontrol katmanı. Bu adımların her biri bir öncekinin kararına dayanır. Projeye başlarken vermeniz gereken ilk iki karar bu yüzden belirleyicidir: projenin amacını ve çalışma modunu netleştirmek, ardından yük profilini ve kritik yükleri çıkarmak. Bu iki karar netleştiğinde sonraki adımların çerçevesi de belirginleşir. Kaynak seçimi, mimari, şalt ve koruma kararları bu temel üzerine kurulduğunda, mikro şebeke projesi her iki çalışma modunda da öngörülebilir biçimde çalışır.
