Elektrolizör DC barası, doğrultucu ile elektrolizör hücre yığını arasında yüksek doğru akımı taşıyan bakır veya alüminyum iletken sistemidir. Görevi, besleme ve dönüş yolunu kabul edilebilir gerilim düşümü ve sıcaklık artışıyla oluşturmaktır. Bu parçaları üreten atölyelerde kesme, delme ve bükme kapasitesi, elektriksel tasarımla birlikte değerlendirilmelidir. PAYAPRESS, Bara Makinesi Üreticisi olarak bu imalat adımlarına yönelik ekipman seçenekleri sunar.
Yeşil hidrojen tesisinde bara seçimi yalnızca iletkenin kesitine bağlı değildir. Çalışma akımı, bağlantı direnci, paralel kollar, soğutma, yalıtım ve mekanik yükler birlikte ele alınır. Bu rehber, doğrultucu çıkışından yığın terminallerine kadar uzanan dış DC bağlantısına odaklanır. Konunun temel kavramları ve diğer uygulamalarla ilişkisi için bara sistemleri rehberini inceleyebilirsiniz.
Dinlemeyi mi tercih edersiniz? Bu makalenin devamının sesli versiyonunu aşağıdan dinleyebilirsiniz.
Elektrolizör DC Barası Tesiste Nerede Kullanılır?
Şebekeye bağlı tipik bir tesiste enerji, transformatör ve doğrultucu üzerinden elektrolizöre ulaşır. Transformatör gerilimi uygun seviyeye getirir; doğrultucu alternatif akımı doğru akıma çevirir. DC bara grubu ise güç dönüştürücüsünün çıkışını yığının terminallerine bağlar. Yenilenebilir kaynaktan doğrudan DC besleme kullanılan sistemlerde güç dönüştürme düzeni farklı olabilir.
Su elektrolizinde hidrojen katotta, oksijen anotta oluşur. Dış devrede pozitif ve negatif bağlantılar bir akım döngüsü oluşturur. Bununla birlikte, bipolar bir yığındaki hücreler arası akım aktarımı ile yığını besleyen dış bara aynı tasarım konusu değildir. Dış baranın yığının içinden geçirilmesi, her elektrolizör için geçerli bir yerleşim seçeneği olarak kabul edilemez; terminal düzenini yığın üreticisi belirler.
Türkiye’deki elektrolizör araştırmaları hakkında bilgi için TÜBİTAK MAM Elektrolizör Laboratuvarı sayfasına bakabilirsiniz.
Her güç sınıfında bara zorunlu değildir; kablo veya karma bağlantılar da kullanılabilir. Güzergâh, terminal geometrisi, paralel iletken ihtiyacı ve bakım koşullarını karşılaştırmak için bara mı kablo mu rehberinden yararlanabilirsiniz.
Çalışma Akımı ve Bara Kesiti Nasıl Belirlenir?
Belirli bir hücre sayısı ve benzer akım verimi için hidrojen üretim hızı, yığından geçen akımla orantılıdır. Ancak tesisin megavat cinsinden gücü tek başına bara akımını göstermez. Aynı güç, farklı yığın gerilimleri ve farklı seri-paralel bağlantılarla sağlanabilir. Bu nedenle ilk veri, ilgili DC çıkışının gerilim ve akım çalışma aralığıdır.
Elektrolizör DC barası kesiti yalnızca doğrultucunun etiket akımına veya sabit bir A/mm² değerine göre seçilmez. Ön boyutlandırmanın ardından aşağıdaki koşullar kontrol edilir:
- Sürekli akım, izin verilen geçici aşırı yükler ve çalışma çevrimi.
- Ortam sıcaklığı, havalandırma, muhafaza ve varsa soğutma düzeni.
- İletkenin çalışma sıcaklığındaki direnci ve izin verilen gerilim düşümü.
- Eklerin, terminallerin, mesnetlerin ve yalıtımın sıcaklık sınırları.
- Paralel kollarda akım paylaşımı ve arıza sırasında oluşabilecek zorlanmalar.
Doğrultucu ve yığın üreticilerinden alınan sınırlar, hesap veya uygun deneyle doğrulanmalıdır. Bir pano için hazırlanmış akım tablosu, farklı soğutma ve yerleşime sahip elektrolizör hattına doğrudan uygulanamaz. Tablo kullanımındaki varsayımlar için bakır bara akım taşıma kapasitesi yazısını inceleyebilirsiniz.
Elektrolizör Barasında Bakır mı Alüminyum mu?
Bakır genellikle daha kompakt bir iletken düzenine olanak verir. Alüminyum ise ağırlığın ve taşıyıcı yapı yükünün önemli olduğu güzergâhlarda avantaj sağlayabilir. Karar; malzeme bedeli, kullanılabilir alan, bağlantı teknolojisi ve işletme kayıplarının birlikte değerlendirilmesini gerektirir.
| Seçim ölçütü | Bakır | Alüminyum |
|---|---|---|
| Eşit uzunluk ve direnç için kesit | Genellikle daha küçük kesit gerekir. | Malzeme sınıfına bağlı olarak daha büyük kesit gerekir. |
| Ağırlık | Yoğunluğu daha yüksektir. | Daha büyük kesite rağmen daha hafif bir düzen kurulabilir. |
| Bağlantı tasarımı | Temiz yüzey ve kontrollü temas basıncı gerekir. | Oksit tabakası, sünme ve bağlantı basıncının korunması özellikle önemlidir. |
| Isıl hareket | Genleşme ve terminal kuvvetleri hesaplanır. | Genleşme farkları ve bakırla geçiş noktaları ayrıca değerlendirilir. |
| Yüzey işlemi | Kaplama kararı ortam ve terminal uyumuna bağlıdır. | Yüzey hazırlığı, gerekiyorsa kaplama veya geçiş parçasıyla birlikte belirlenir. |
Bakırda Cu-ETP veya oksijensiz sınıflar; alüminyumda ise elektriksel uygulamaya uygun saflık ve alaşım seçenekleri değerlendirilebilir. Bununla birlikte her bakır veya alüminyum sınıfı eşdeğer değildir. İletkenlik, mekanik dayanım, bükülebilirlik ve seçilen birleştirme yöntemine uygunluk malzeme belgesinden doğrulanmalıdır.

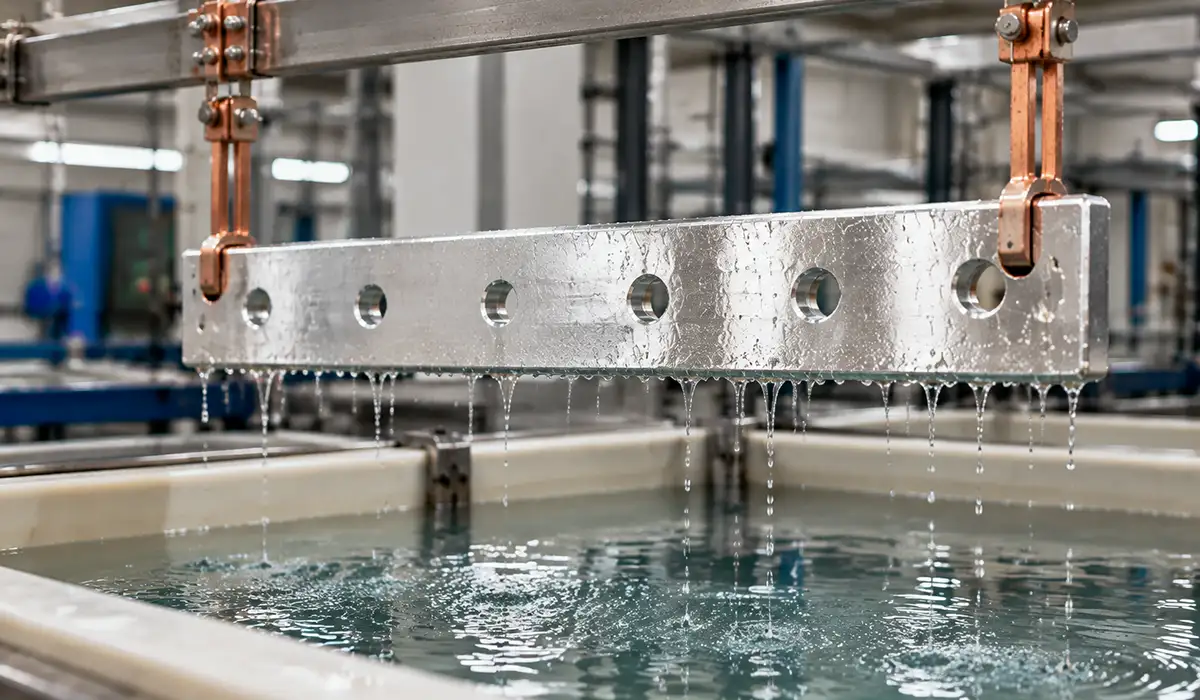

Bakır-alüminyum geçişlerinde galvanik korozyon ve farklı genleşme davranışları dikkate alınır. Kalay, gümüş veya nikel kaplama her bağlantıda otomatik olarak gerekli değildir; kaplama sistemi, kalınlığı ve karşı yüzeyle uyumu projeye göre seçilir. Cıvatalı eklerin hazırlanmasında bara temas yüzeyi hazırlığı adımları belirleyicidir.
Gerilim Düşümü ve Enerji Kaybı Nasıl Azaltılır?
Kararlı doğru akım için temel ilişkiler ΔV = I × R ve Pkayıp = I² × R şeklindedir. Buradaki direnç, hesaplanan iletkenin veya bağlantının direncidir. Tüm dış DC hattı değerlendiriliyorsa pozitif ve negatif yolların iletkenleri ile ek dirençleri birlikte hesaba katılır.
Örneğin, toplam hat direncinin 10 mikroohm ve akımın 10.000 A olduğu varsayılsın. Bu, belirli bir tesisin performans verisi değil, direncin etkisini gösteren hesap örneğidir:
| Büyüklük | Hesap sonucu |
|---|---|
| Gerilim düşümü | 10.000 A × 0,000010 Ω = 0,10 V |
| Isıya dönüşen güç | 10.000² A² × 0,000010 Ω = 1.000 W |
| Bu koşullarda 8.000 saatlik enerji kaybı | 1 kW × 8.000 saat = 8.000 kWh |
Doğrultucuyu yığına uygun mesafede konumlandırmak, gereksiz güzergâh uzunluğunu ve ek sayısını azaltmak kayıpları düşürebilir. Ancak bakım, güvenli ayırma, termal hareket ve taşıma gereklilikleri korunmalıdır. En az ekli düzen her zaman en uygulanabilir modül düzeni değildir.
Temas direnci küçük bir bölgede yoğun ısınma oluşturabilir. Bu nedenle büyük kesit, zayıf bir cıvatalı bağlantıyı telafi etmez. Isıl değerlendirmede ortam sıcaklığı ile iletken sıcaklığı arasındaki farkın nasıl ele alındığını görmek için bara sıcaklık artışı rehberine bakabilirsiniz.
Paralel Baralar, Akım Dalgalılığı ve Manyetik Alan
Paralel baralarda toplam akımın iletken sayısına tam eşit bölüneceği varsayılmamalıdır. Kol uzunlukları, kesitler, ek dirençleri, sıcaklıklar ve terminal geometrisi akım paylaşımını etkiler. Simetrik bağlantılar tasarımı kolaylaştırır; yine de hesap veya ölçümle doğrulama gerekir. Dış baradaki dengeli dağılım, yığın içindeki yerel akım yoğunluğunun tek başına garantisi değildir.
Doğrultucunun çıkışı, topoloji ve filtrelemeye bağlı olarak dalgalılık içerir. Saf kararlı DC bileşeninde akımın zamana bağlı değişiminden kaynaklanan deri etkisi oluşmaz; dalgalılık bileşenlerinde ise frekansa bağlı ek kayıplar görülebilir. Sıcaklık hesabında yalnızca ortalama akımı kullanmak bu etkileri gözden kaçırabilir.
Kararlı DC de manyetik alan oluşturur. Dalgalılık bu alana zamana bağlı bir bileşen ekler. Pozitif ve negatif akım yollarını uygun biçimde yakınlaştırmak, döngü alanını ve dış manyetik alanı azaltmaya yardımcı olabilir. Bunun için dönüş barasını yalnızca elektrolizör duvarına yaklaştırmak yeterli bir tasarım kuralı değildir; iki kutbun geometrisi, yalıtma mesafeleri ve arıza kuvvetleri birlikte değerlendirilir.
Şebeke tarafındaki harmonikler ile DC çıkışındaki dalgalılık aynı büyüklük değildir. Frekansa bağlı iletken kayıplarının temelini anlamak için harmoniklerin baralara etkisi yazısını okuyabilirsiniz; bu bilgilerin DC hattına uygulanması çıkış dalga biçimine göre yapılmalıdır.
Önerilen makine
HBC-A120 Makinası
120 × 12 mm’ye kadar olan bakır ve alüminyum baraları keser, zımbalar ve büker — üç farklı istasyonda eş zamanlı olarak çalışır.
120 × 12 mm
3 güç ünitesi
Kesme · Delme · Bükme
Isıl Genleşme ve Esnek Bağlantılar Nasıl Ele Alınır?
Uzun bara güzergâhları ısındığında uzar; doğrultucu, taşıyıcı yapı ve yığın aynı miktarda hareket etmeyebilir. Bu hareket tamamen engellenirse yığın terminallerine, cıvatalı eklere ve mesnetlere istenmeyen yükler aktarılabilir. Sabit ve kayar noktaların konumu, beklenen sıcaklık aralığıyla birlikte belirlenmelidir.
Lamine veya örgülü esnek bağlantılar, uygun seçildiklerinde göreli hareketi karşılayabilir. Ancak montaj sırasında şekil verilebilen her ürün sürekli titreşime ya da tekrarlanan harekete uygun değildir. Akım kapasitesi, minimum bükülme yarıçapı, hareket yönü, çevrim ömrü ve terminale aktarılan kuvvet üretici verileriyle kontrol edilir.
Rijit ana hat ile uygun esnek terminal bağlantısının birlikte kullanıldığı hibrit düzenlerde, bağlantı elemanının işlevi açıkça tanımlanmalıdır. Yapılar arasındaki farklar ve seçim ölçütleri için flexible bara rehberini inceleyebilirsiniz.
DC Hattında Yalıtım Mesafeleri Nasıl Seçilir?
Baralar arasındaki hava mesafesi ile yalıtkan yüzey boyunca ölçülen kaçak yolu farklı ölçütlerdir. Seçimde çalışma gerilimi, geçici aşırı gerilimler, kirlilik, rakım, yalıtkan malzeme ve yoğuşma koşulları dikkate alınır. Kutup-kutup ve kutup-toprak gerilimleri, sistemin topraklama düzenine ve arıza durumuna göre ayrı değerlendirilmelidir.
Proses tarafındaki nem, kimyasal maddeler veya elektrolit sızıntısının dış bara bölgesine ulaşma ihtimali varsa, yerleşim ve muhafaza buna göre tasarlanır. Hidrojen bulunan alanlarda elektriksel ekipman ve yerleşim seçimi de tesisin alan sınıflandırmasıyla uyumlu olmalıdır. Her elektrolizör odasının aynı çevre koşullarına sahip olduğu varsayılamaz.
Kaplama veya koruyucu bir kapak bulunması, mesafelerin kendiliğinden yeterli olduğu anlamına gelmez. Boyutlandırma ve doğrulama için yalıtma aralığı ve yüzeysel kaçak yolu ayrımını esas alın.
Mesnetler ve Kısa Devre Dayanımı Birlikte Nasıl Kontrol Edilir?
Mesnetler yalnızca baranın ağırlığını taşımaz. Kısa devredeki elektromanyetik kuvvetler, ısıl hareket ve terminal yükleri de taşıyıcı sisteme aktarılır. Mesnet aralığı; iletkenin geometrisine, yerleşimine ve beklenen zorlanmaya göre belirlenir. Parçanın atölyede rijit görünmesi, arıza yükleri altında yeterli olduğunu göstermez. Elektriksel ve mekanik koşulları birlikte değerlendirmek için bara mesnet izolatörü seçimi rehberinden yararlanabilirsiniz.
DC arıza akımı yalnızca doğrultucunun sürekli akım değerinden hesaplanamaz. Güç dönüştürücüsünün arıza davranışı, varsa DC bağlantı kapasitörlerinin boşalması, paralel kaynaklar ve korumanın kesme süresi incelenmelidir. Normal işletmede akım sınırlaması bulunması, tüm arıza anlarında aynı sınırın geçerli olduğu anlamına gelmez.
İletkenlerin ısıl zorlanması ile mesnet ve bağlantıların mekanik zorlanması, ilgili akım-zaman davranışı üzerinden doğrulanır. AC pano değerleri DC sisteme doğrudan aktarılmamalıdır. Temel dayanım kavramları için bara kısa devre dayanımı yazısını inceleyebilirsiniz.
Topraklama, Kaçak Akım ve Yığın İçindeki Şönt Akımlar
Normal akım dönüşü negatif DC hattı üzerinden gerçekleşir; koruma iletkeni bu hattın yerine kullanılamaz. DC kutuplarının toprağa göre konumu ve gövdelerin koruyucu bağlantıları, sistemin topraklama ve koruma tasarımına göre belirlenir. Negatif kutbun her projede doğrudan toprağa bağlanacağı varsayılamaz.
Dış bara yalıtımından veya kirlenmiş yüzeylerden kaynaklanan kaçak akımlar ile elektrolizörün proses devresindeki şönt akımları ayrı değerlendirmek gerekir. Özellikle ortak elektrolit kanalları bulunan alkali yığınlarda, hücreler arasındaki potansiyel farkları elektrolit üzerinden parazitik akım yolları oluşturabilir. Bu sorun yalnızca pozitif ve negatif baraları yakınlaştırarak çözülemez; yığın ve akış kanallarının tasarımını da ilgilendirir.
Koruyucu bağlantıların sürekliliği, seçilen sistemdeki yalıtım izleme veya arıza algılama düzeniyle birlikte ele alınır. Pano ve gövde bağlantılarının temel işlevi için topraklama barası rehberine bakabilirsiniz.
Elektrolizör DC Barası İmalatında Hangi Kontroller Yapılmalı?
İmalat, doğrultucu ve yığın arayüz çizimleri kesinleştikten sonra planlanmalıdır. Delik koordinatları, temas yüzeyi, büküm geometrisi, terminal toleransları ve kaplama şartları aynı teknik dosyada bulunmalıdır. Birbirinden farklı paralel parçalar, montaj sırasında zorlanarak aynı konuma getirilmemelidir.
Tekrarlayan delik desenleri ve kesim boyları için CNC Bara Delme Makinesi seçenekleri değerlendirilebilir. PAYAPRESS HBC-CP.CNC200, kesme ve delmeyi otomatik bir hatta birleştirir; bükme operasyonu ayrıca planlanır. Makine seçimi, çizimdeki en büyük parça kesiti, takım gereksinimleri ve işlenecek malzeme üzerinden yapılmalıdır.
Üretim ve sevkiyat öncesi kontrol planı en az şu noktaları kapsamalıdır:
- Malzeme doğrulaması: sınıf, ölçü, sertlik durumu ve izlenebilirlik belgeleri.
- Geometri: kesim boyu, delik konumu, büküm yarıçapı, açı ve temas yüzeyi düzlüğü.
- Yüzey kalitesi: çapakların giderilmesi, temas bölgelerinin korunması ve kaplama kontrolü.
- Ön montaj: modüllerin, mesnetlerin ve terminal arayüzlerinin zorlamasız uyumu.
- Bağlantı kayıtları: belirtilen cıvata, rondela ve sıkma prosedürünün uygulanması.
- Elektriksel kontroller: projeye göre ek direnci, yalıtım ve koruyucu bağlantı doğrulamaları.
- Sevkiyat: parça etiketleri, kutup işaretleri, kaldırma noktaları ve yüzey koruması.
Devreye alma sırasında uygun yükte termal kontrol ve paralel kol akımlarının karşılaştırılması, imalat ile montajın birlikte değerlendirilmesine yardımcı olur. Kabul ölçütleri testten önce belirlenmelidir. Açık bağlantı noktalarının korunmasında bara izolasyon kapağı seçimi ve montaj sırası da kontrol planına eklenmelidir.
Ücretsiz indir
Her makine, teknik özellik ve yapılandırma — tek bir PDF'te
Türk İmalatçılar İçin Yeşil Hidrojen ve Ekipman Seçimi
Türkiye’nin 2023 tarihli Hidrojen Teknolojileri Stratejisi ve Yol Haritası, elektrolizör kurulu güç kapasitesinin 2030’da 2 GW’a ulaşmasını hedefler. Bu değer bir hidrojen depolama kapasitesi veya gerçekleşmiş kurulu güç verisi değildir. Pano ve bara imalatçıları açısından proje fırsatları, tesislerin yatırım takvimine ve tedarikçi yeterlilik koşullarına bağlıdır.
Bu alana hazırlanırken yalnızca daha büyük bir tezgâh almak yeterli olmaz. Terminal arayüzlerini okuyabilmek, ağır parçaları güvenli konumlandırmak, kontrollü ekler oluşturmak ve ölçüm kayıtlarıyla teslim etmek gerekir. Makine kapasitesi de tek bir baranın genişliği ve kalınlığı üzerinden doğrulanır; tesisin toplam akımı tek başına makine modelini belirlemez.
Elektrolizör DC barasında verim, doğru kesit kadar doğru bağlantı ve uygulanabilir yerleşime bağlıdır. Kesme, delme ve bükmeyi aynı ekipmanda yapmak isteyen atölyeler, üretilecek parçaların ölçülerine uygun 3’ü 1 Arada Bara Makinesi seçeneklerini karşılaştırabilir. PAYAPRESS’e malzeme sınıfınızı, en büyük kesitinizi, delik-büküm çizimlerinizi ve üretim adedinizi ileterek uygun konfigürasyonu değerlendirebilirsiniz.
