Bara izolasyon kapağı, bara bağlantısında açıkta kalan iletken bölümleri, kullanıldığı şalt hücresinin yalıtım tasarımına uygun biçimde örten parçadır. Özellikle yalıtımlı baraların cıvatalı eklerinde, bara gövdesindeki yalıtım ile bağlantı bölgesinin yalıtımı ayrı elemanlarla sağlanabilir. Kapağın biçimi, malzemesi ve montaj sırası bu nedenle yalnızca bara ölçüsüne göre belirlenmez.
Bağlantı geometrisinin doğru hazırlanması da bu uyumun bir parçasıdır. PAYAPRESS’in bara işleme makinesi çözümleri, bakır ve alüminyum iletkenlerin teknik resme göre kesilmesi, delinmesi ve bükülmesi aşamasına yöneliktir; izolasyon kapağının seçimi ve montajı ise ilgili hücre üreticisinin dokümantasyonuna göre yapılır.
ABB UniGear ZS1’in belirli yalıtımlı bara uygulamalarında kapak gövdesi ve kapama parçası, ek bağlantısı kurulmadan önce bara üzerine geçirilir. Bağlantı tamamlandığında bu parçalar ek bölgesine alınır. Bu yazıda kapağın görevini, seçim ölçütlerini ve bu montaj sırasının neden bütün ürünlere genellenemeyeceğini açıklıyoruz.
İletkenlerin dağıtım sistemindeki görevleri ve farklı düzenlerin temel özellikleri için bara Sistemleri rehberimizi inceleyebilirsiniz.
Okumak yerine dinlemeyi tercih ediyorsanız, makalenin devamı için aşağıdaki ses dosyasını oynatabilirsiniz.

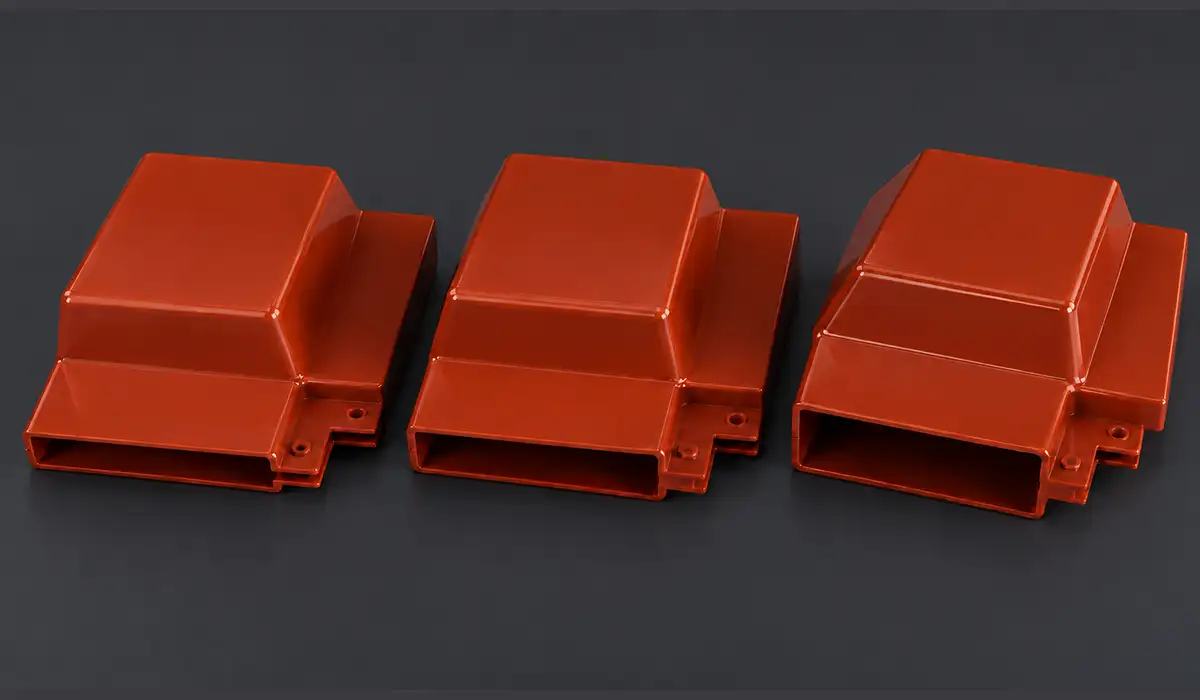

Bara İzolasyon Kapağı Nedir ve Ne İşe Yarar?
Bara izolasyon kapağı, kullanıldığı düzene bağlı olarak bara ekini, bağlantı çıkışını veya açık iletken bölgesini çevreleyen yalıtım elemanıdır. Bu makalenin odağı, yalıtımlı şalt hücresi baralarının cıvatalı eklerinde kullanılan bağlantı kapaklarıdır. Teknik dokümanlarda bu parçalar için insulating cover veya joint cover adları kullanılabilir.
Düz bara boyunca devam eden yalıtım, ek noktasında cıvatalar, rondelalar ve bağlantı iletkenleri nedeniyle aynı biçimde sürdürülemeyebilir. Üreticinin öngördüğü kapak, bu bölgedeki açık iletken geometrisini tasarlanan şekilde örter. Dekoratif bir plastik parça olarak değerlendirilmemelidir.
- Cıvatalı bağlantının çevresindeki açık iletken bölümleri örter.
- Ek bölgesinin, hücrenin belirlenmiş yalıtım düzenine uygun biçimde tamamlanmasını sağlar.
- Bağlantı biçimine uygun geçiş ve kapama geometrisi oluşturur.
Ancak bir kapağın bulunması, bağlantının dokunmaya güvenli olduğunu veya hücrenin belirli bir iç ark sınıfına sahip olduğunu tek başına göstermez. Bu özellikler, komple tasarım ve ilgili doğrulamalar üzerinden değerlendirilir.
Hücre mimarisinin bara yerleşimini nasıl belirlediğini orta gerilim bara sistemleri yazımızda ele alıyoruz.
Bara Gövdesi Yalıtımı ile Ek Noktası Yalıtımı
Isıyla daralan makaron, uygun uygulamada baranın gövdesini kaplar. Kalıplanmış yalıtım veya diğer yüzey yalıtım yöntemleri de aynı güzergâhta kullanılabilir. Buna karşılık ek noktasında iletkenlerin üst üste gelmesi, cıvata başları ve bağlantı plakaları farklı bir dış profil oluşturur.
Bu nedenle bara makaronu ile bara bağlantı izolasyon kapağı aynı parça değildir. Birinin bulunması, diğerine duyulan ihtiyacı otomatik olarak ortadan kaldırmaz. Makaronun nerede biteceği ve kapağın hangi alanı örteceği, üreticinin bağlantı çiziminde tanımlanmalıdır.
| Yalıtım elemanı | Temel uygulama alanı | Dikkat edilecek nokta |
|---|---|---|
| Isıyla daralan bara makaronu | Bara gövdesindeki yüzey yalıtımı | Malzeme, boyut ve uygulama koşulları iletken düzenine uygun olmalıdır. |
| Bara izolasyon kapağı | Ek veya bağlantı bölgesinin dış geometrisi | Kapak, bağlantı elemanlarına ve üreticinin yalıtım tasarımına uymalıdır. |
| Yalıtkan bariyer | Belirlenen bölgeler arasındaki ayırma düzeni | Bağlantı kapağının veya yüzey yalıtımının doğrudan karşılığı değildir. |
İletken, bağlantı ve pano yerleşiminin birlikte değerlendirilmesine ilişkin örnekleri elektrik panolarında bara kullanımı rehberimizde bulabilirsiniz.
Kapak Tipleri, Malzeme ve Seçim Ölçütleri
Bütün bara kapakları aynı yapıda değildir. Bara üzerine önceden geçirilen gövdeler, iki parçalı kapaklar veya bağlantının çevresine sonradan kapatılabilen tasarımlar bulunabilir. Seçimde yalnızca dış görünüşe, renge veya “OG için uygundur” ifadesine dayanmak yeterli değildir.
Malzemenin elektriksel, termal ve çevresel özellikleri kullanım yerine uygun olmalıdır. Ancak bütün kapaklar için tek bir polimer türü, çalışma sıcaklığı veya gerilim değeri verilemez. Bu bilgiler, ilgili ürünün teknik dokümanından ve hücre üreticisinin onayından alınır.
- Ürün uyumu: Hücre modeli, parça numarası ve teknik resim revizyonu.
- Elektriksel uygunluk: İlgili yalıtım seviyesi ve doğrulanmış kullanım koşulları.
- Bağlantı profili: Bara genişliği, kalınlığı, iletken sayısı ve cıvatalı ekin dış ölçüleri.
- Çevre koşulları: İç veya dış ortam, nem, kirlenme ve gerekiyorsa UV etkisi.
- Kapama düzeni: Kapak gövdesi, kapama parçası ve gerekiyorsa destek elemanları.
- Montaj yöntemi: Önceden geçirme, sonradan kapama ve üreticinin izin verdiği hazırlık işlemleri.
Kapak, barayı taşıyan bir mesnet olarak kabul edilmemelidir. Mekanik destek düzeni ayrıca tasarlanır; bu görev için kullanılan elemanların değerlendirmesini bara mesnet izolatörü seçimi yazımızda açıklıyoruz.
İzolasyon Kapağı Yalıtım Mesafelerinin Yerine Geçer mi?
Bir bağlantıya kapak eklemek, uygunsuz bir yalıtım tasarımını kendiliğinden uygun hâle getirmez. Havadaki yalıtma aralığı, yalıtkan yüzey boyunca oluşan kaçak yolu ve katı yalıtımın özellikleri birbirinden farklı konulardır.
Kapak, doğrulanmış bir yalıtım düzeninin parçası olabilir. Ancak açıkta kalan iletkenleri görünmez hâle getirmesi, gerekli bütün mesafelerin sağlandığını kanıtlamaz. Açıklıkların değiştirilebilmesi veya daha kompakt bir yerleşim kullanılabilmesi, ilgili tasarımın doğrulanmasına bağlıdır.
Bu nedenle kapak takıldıktan sonra fazlar arası ve faz-toprak yerleşimi, komşu metal parçalar ve iletken geçişleri teknik resimle karşılaştırılır. Bütün hücreler için geçerli tek bir milimetre değeri verilmez.
Bu iki mesafenin nasıl ayrıldığını yalıtma aralığı ve yüzeysel kaçak yolu rehberimizde inceleyebilirsiniz.
ABB UniGear ZS1 Örneğinde Bara İzolasyon Kapağı Montajı
ABB UniGear ZS1 kurulum, işletme ve bakım kılavuzunun 1VLM000363 Rev. O sürümündeki 5.7 bölümü, ilgili yalıtımlı bara uygulamasında kapak gövdesi ve kapama parçalarının bağlantıdan önce bara üzerine alınmasını tarif eder. Bu sıra, belirli ürün ve bağlantı düzenine aittir.
Doküman kontrolü: Mevcut metinde ABB UniGear ZS1 montaj talimatında başlığıyla verilen bağlantı, VD4 devre kesicinin montaj ve işletme kılavuzuna yönelmektedir. Bu belge, aşağıdaki bara kapağı montaj sırasının kaynağı olarak kullanılmamalıdır; uygulamadaki hücreye ait UniGear ZS1 kılavuzu esas alınmalıdır.
Kapak parçalarının hazırlanması
İlgili bağlantıya uygun kapak ve kapama parçası belirlenir. Üreticinin tarif ettiği hazırlıklar, bara kesiti ve bağlantı biçimine ait çizime göre yapılır. Kapağın kendiliğinden kesilmesi veya açıklıklarının büyütülmesi uygun bir uyarlama yöntemi değildir.
Bağlantıdan önce bara üzerine geçirme
Kapak parçaları, ek kurulmadan önce bara üzerinde hazır bulunacak şekilde yerleştirilir. Buradaki “bara üzerine geçirmek” işlemi, vidalama veya baraya diş açma anlamına gelmez.
Ek tamamlandıktan sonra kapama
Cıvatalı bağlantı üreticinin prosedürüne göre tamamlandıktan sonra kapak gövdesi ek bölgesine alınır ve kapama parçası tarif edilen biçimde yerine oturtulur. Bara ucunda ayrıca destek parçası öngörülmüşse ilgili çizim izlenir.
Özet sıra: Kapak parçalarını hazırlama → bara üzerine önceden geçirme → ek bağlantısını tamamlama → bağlantı bölgesini kapatma.
Önerilen makine
HBC-A120 Makinası
120 × 12 mm’ye kadar olan bakır ve alüminyum baraları keser, zımbalar ve büker — üç farklı istasyonda eş zamanlı olarak çalışır.
120 × 12 mm
3 güç ünitesi
Kesme · Delme · Bükme
Kapağı Önceden Geçirmek Neden Gerekebilir?
Bazı kapakların giriş açıklığı, tamamlanmış bağlantının genişleyen dış profilinden geçmeye uygun değildir. Cıvata grubu, üst üste gelen iletkenler veya branşman barası, parçanın bağlantı tamamlandıktan sonra bara üzerine alınmasını engelleyebilir.
Önceden geçirme adımı, bu tür bir tasarımda parçanın daha sonra doğru konuma getirilebilmesini sağlar. Adım unutulursa üretici prosedürüne göre bağlantının yeniden kurulması gerekebilir.
Ancak bu durum bütün kapaklara genellenmez. Sonradan kapanan iki parçalı bir ürünün yöntemi farklı olabilir. Esas alınacak bilgi, parçanın gerçek geometrisi ve ilgili montaj kılavuzudur.
Kapak Gövdesi, Kapama Parçası ve Destek Elemanı
Üretici çizimlerinde insulating cover, lid ve destek parçaları ayrı elemanlar olarak gösterilebilir. Bunlar aynı parçanın farklı adları değildir.
| Parça | Temel görev |
|---|---|
| Kapak gövdesi | Bağlantı bölgesinin çevresindeki ana yalıtkan örtüyü oluşturur. |
| Kapama parçası | Gövdenin açık bölümünü üreticinin tarif ettiği biçimde kapatır. |
| Destek elemanı | Öngörüldüğü bara uç düzenlerinde kapağın konumunu destekler. |
Bara ucunda kullanılan destek, her ara bağlantıda bulunmak zorunda değildir. Benzer görünen kapak setlerinin farklı bağlantılarda birbirinin yerine kullanılabileceği de varsayılmamalıdır.
Bara İzolasyon Kapağı ile Bara Buşingi Arasındaki Fark
Bağlantı kapağı, ek noktasının dış geometrisine odaklanır. Bara buşingi ise iletkenin hücre duvarından veya bir bölme sınırından yalıtılmış geçişini sağlar. İki parça aynı bölgede bulunabilse de görevleri farklıdır.
| Özellik | Bara izolasyon kapağı | Bara buşingi |
|---|---|---|
| Tipik konum | Ek veya bağlantı bölgesi | Hücre veya bölme sınırındaki bara geçişi |
| Ana görev | Açık bağlantı geometrisini tasarıma uygun biçimde örtmek | İletkenin sınırdan yalıtılmış geçişini sağlamak |
| Cıvatalı ek ile ilişkisi | Bu yazıda ele alınan uygulamada doğrudan ilişkilidir. | Ek noktasının buşing içinde olması zorunlu değildir. |
| Bölmelendirme | Temel görevi hücreler arasında bölme oluşturmak değildir. | Uygun tasarımda buşing plakası ve ayırıcı elemanlarla birlikte çalışır. |
Geçiş elemanının işlevi ve bağlantı noktasıyla ilişkisi için Bara Buşingi yazımızı okuyabilirsiniz.
Temas Yüzeyi ile Bağlantının Dış Yalıtımı
İki iletkenin birbirine bastığı temas yüzeyi, akımın geçtiği metal bağlantı arayüzüdür. Bara izolasyon kapağı bu iki metal yüzeyin arasına yerleştirilmez; tamamlanmış bağlantının dışındaki açık iletken bölgeyi çevreler.
Bu ayrım montaj sırası açısından önemlidir. Yüzeyler üreticinin yöntemine göre hazırlanır, bağlantı doğru elemanlar ve belirtilen sıkma değerleriyle tamamlanır, ardından dış yalıtım düzeni kapatılır. Kapak, kötü hazırlanmış veya gevşek bir elektriksel bağlantıyı düzeltmez.
Temizleme ve gerekiyorsa uygun gres kullanımı, yüzey kaplamasına ve üretici talimatına bağlıdır. Bütün baralar için aynı aşındırma, fırçalama veya gresleme yöntemi önerilmemelidir.
Bağlantı direncini etkileyen hazırlık adımlarını Bara Temas Yüzeyi Hazırlığı rehberimizde ele alıyoruz.
Bara İmalatında Kapağa Uyum Sağlayan Ölçüler
Doğru kapak seçilmiş olsa bile hatalı bara boyu, delik konumu veya büküm geometrisi montajı zorlaştırabilir. Kapak iletkeni zorlayarak yerine getiren veya hatalı ek geometrisini gizleyen bir parça olarak kullanılmamalıdır.
Kesme ve delme geometrisi
İletken boyu, delik eksenleri ve ekin yerleşimi aynı teknik resim referanslarına göre hazırlanır. Tekrarlayan parçalarda bu ölçülerin tutarlı üretilmesi için CNC Bara Kesme ve Delme Makinesi seçenekleri değerlendirilebilir. Kabul toleransları ise makinenin genel özelliklerinden değil, ilgili bara ve hücre çiziminden alınmalıdır.
Büküm, kenarlar ve geçişler
Büküm açısı ve konumu, bağlantının dış profilini ve komşu parçalara göre yerleşimini etkiler. Bu işlemin teknik resme uygun yapılmasında Bara Bükme Makinesi kullanımı üretim sürecinin bir parçasıdır. Ayrıca çapaklar, keskin kenarlar ve iletken talaşlar kontrol edilmeli; yalıtımı çizebilecek yüzey kusurları giderilmelidir.
Hassas işleme, montaj uyumunu destekler; hücrenin yalıtım doğrulamasının yerine geçmez.
Sıcaklık ve Isıl Davranışın Değerlendirilmesi
Kapak malzemesi, bağlantı bölgesindeki işletme sıcaklığına uygun olmalıdır. Ek noktasındaki temas kayıpları, iletkenin ısınması ve çevredeki soğutma koşulları birlikte değerlendirilir. Kapağın ısı atımına etkisi, kullanılan geometriye bağlıdır; bütün kapakların aynı sıcaklık değişimini oluşturduğu söylenemez.
Gevşek veya yüksek dirençli bir bağlantıyı kapakla örtmek, ısınma sorununu çözmez. Renk değişimi, deformasyon veya yanık izi görülürse yalnızca kapak değil, ek bağlantısı ve çalışma koşulları da incelenmelidir.
Isınmanın kaynakları ve değerlendirme yöntemleri için bara sıcaklık artışı rehberimize bakabilirsiniz.
Kapak Seçiminde Bara Kesiti ve Akım Kapasitesi
Kapağın baranın üzerine oturması, iletken kesitinin yük akımı için yeterli olduğunu göstermez. Akım kapasitesi; kesit, malzeme, ortam sıcaklığı, yerleşim, havalandırma ve izin verilen sıcaklık koşullarıyla birlikte değerlendirilir.
Kapak seçimi yapılırken mevcut bara kesiti ve ek düzeni esas alınır. Daha büyük bir kapağın takılabilmesi için bara kesitini keyfî biçimde değiştirmek veya daha küçük bir parçaya uyum sağlamak için bağlantıyı daraltmak uygun değildir.
İletken boyutlandırmasının hangi koşullara bağlı olduğunu bakır bara akım taşıma kapasitesi yazımızda açıklıyoruz.
Harmonikli Yüklerde Yalıtım Kapağının Sınırları
Doğrusal olmayan yüklerin bulunduğu tesislerde akımın harmonik bileşenleri, bara sisteminin termal değerlendirmesini etkileyebilir. Bu konu, yük akımı ve iletken düzeniyle birlikte ele alınır; kapağın bulunması harmoniklerden kaynaklanan kayıpları ortadan kaldırmaz.
Kapağın sıcaklık uygunluğu da sistemin gerçek işletme koşullarına göre kontrol edilir. Yalnızca dış görünüşün sağlam olması, iletken ve bağlantı sıcaklıklarının uygun olduğunu kanıtlamaz.
Yük yapısının termal hesaplarla ilişkisini harmoniklerin baralara etkisi yazımızda inceleyebilirsiniz.
Kısa Devre Dayanımı Kapakla Sağlanır mı?
İzolasyon kapağı, bara sisteminin kısa devre sırasında karşılaştığı termal ve elektrodinamik zorlanmaların tamamını karşılayan bir taşıyıcı eleman değildir. İletkenler, ekler, mesnetler ve mekanik bağlantılar ilgili dayanım koşullarına göre değerlendirilir.
Kapakla bağlantının örtülmesi; uygunsuz bir mesnet aralığını, yetersiz bir ek bağlantısını veya yanlış bir bara kesitini uygun hâle getirmez. Kullanılan parçalar, hücrenin doğrulanmış düzeniyle uyumlu olmalıdır.
Akım, süre ve mekanik destek koşulları arasındaki ilişki için bara kısa devre dayanımı rehberimizi okuyabilirsiniz.
Yanlış Kapak veya Montaj Hatasının Belirtileri
Uygun olmayan bir kapak; ekin bir bölümünü açık bırakabilir, kapama parçasının oturmasını engelleyebilir veya çevredeki parçalarla istenmeyen temas oluşturabilir. Çatlak, kırık, kalıcı deformasyon ve yanlış konum da değerlendirme gerektirir.
- Bağlantı çiziminde örtülmesi gereken iletken bölümün açıkta kalması.
- Kapama parçasının tamamen yerleşmemesi.
- Gövdenin iletken veya cıvata grubu tarafından zorlanması.
- Yalıtkan yüzeyde çatlak, yanık veya iletken iz oluşumu.
- Komşu metal yapılara göre çizimden farklı bir yerleşim.
Bu belirtiler, doğrulanmış yalıtım düzeninden sapmaya işaret edebilir. Ancak her yanlış kapak montajının kesin olarak ark oluşturduğu söylenemez. Arıza nedenleri; elektriksel, termal ve mekanik koşullarla birlikte araştırılır.
Belirtilerin olası nedenlerle birlikte değerlendirilmesi için bara arızaları yazımızı inceleyebilirsiniz.
Montaj ve Devreye Alma Öncesi Kontrol Listesi
Kontroller, yetkin personel tarafından ilgili devrelerin güvenli biçimde enerjisiz bırakıldığı ve gerilim yokluğunun doğrulandığı çalışma koşullarında yapılır. Gereken topraklama ve çalışma güvenliği işlemleri, tesis ve üretici prosedürlerine göre uygulanır.
| Kontrol başlığı | Kontrol edilecek durum |
|---|---|
| Doküman ve parça | Hücre modeli, kapak seti, parça numarası ve güncel çizim birbiriyle uyumlu mu? |
| Parça bütünlüğü | Kapak gövdesi ve kapama parçası eksiksiz, temiz ve hasarsız mı? |
| Bara yalıtımı | Mevcut yüzey yalıtımında çizik, çatlak veya başka bir hasar var mı? |
| Montaj sırası | Önceden geçirilmesi gereken parçalar, ek kurulmadan önce yerleştirildi mi? |
| Ek bağlantısı | Yüzey hazırlığı, bağlantı elemanları ve sıkma işlemleri üretici prosedürüne uygun mu? |
| Kapama | Gövde doğru ek üzerinde mi ve kapama parçası tamamen oturmuş mu? |
| Yerleşim | İletken geçişleri ve komşu parçalara göre konum, onaylı çizimle aynı mı? |
| Son doğrulama | Üreticinin öngördüğü muayene ve devreye alma kontrolleri tamamlandı mı? |
Bu liste, üreticinin kontrol formunun veya gerekli elektriksel deneylerin yerine geçmez. Montaj sırasında kolayca gözden kaçabilecek noktaları düzenli biçimde kontrol etmeye yardımcı olur.
Kapak Unutulduğunda veya Yerine Oturmadığında
Önceden geçirilmesi gereken bir kapak unutulmuşsa parça zorlanarak bağlantının üzerinden geçirilmemelidir. Üreticinin onaylamadığı kesme, yapıştırma veya farklı bir kapağı uyarlama işlemleriyle sorun çözülmüş kabul edilmez.
Önce doğru parça, bara ölçüleri ve montaj sırası kontrol edilir. Gerekirse bağlantı, yetkin personel tarafından üreticinin onaylı prosedürüne göre yeniden kurulur. Hangi bağlantı elemanlarının yeniden kullanılabileceği ve uygulanacak sıkma değerleri ilgili kılavuzdan belirlenir.
Bununla birlikte bazı ürünlerde üreticinin açıkça tarif ettiği kesme veya açıklık hazırlama işlemleri bulunabilir. Yasak olan her türlü hazırlık işlemi değil, onaysız ve doğaçlama değişikliktir. Bir ürün için izin verilen işlem başka bir kapak tasarımına taşınmamalıdır.
Ücretsiz indir
Her makine, teknik özellik ve yapılandırma — tek bir PDF'te
IEC 62271-200 ile Üretici Montaj Talimatının Ayrımı
IEC 62271-200, anma gerilimi 1 kV’un üzerinde ve 52 kV’a kadar olan, 52 kV dâhil, AC metal mahfazalı şalt ve kumanda düzenlerini kapsar. Dielektrik performans, sıcaklık artışı, bölmelendirme ve ilgili deneyler gibi sistem düzeyindeki değerlendirmeler bu çerçevede ele alınır.
Kapak gövdesinin belirli bir bara üzerine hangi aşamada geçirileceği ise ürüne ait montaj talimatının konusudur. Standarda atıf yapılması, üreticinin parça seçimi ve montaj sırasına ilişkin talimatlarının yerini almaz.
Bir izolasyon kapağı kullanılması tek başına IEC uygunluğu veya belirli bir iç ark sınıflandırması anlamına gelmez. İlgili hücrenin dokümantasyonu, doğrulanmış konfigürasyonu ve uygulanabilir standart sürümü birlikte dikkate alınır.
Sonuç: Doğru Kapak, Doğru Geometri ve Doğru Montaj Sırası
Bara izolasyon kapağı, bağlantının dış yalıtım düzenini tamamlayan bir parçadır. Doğru seçim; hücre modeli, bara kesiti, ek geometrisi, işletme koşulları ve üretici dokümantasyonunun birlikte değerlendirilmesini gerektirir.
ABB UniGear ZS1’in ilgili yalıtımlı bara uygulamasında parçaların bağlantıdan önce bara üzerine geçirilmesi önemli bir montaj ayrıntısıdır. Farklı kapaklarda yöntem değişebilir. Uygulamada esas olan, kapağı zorlayarak oturtmak veya bağlantıyı görünmez hâle getirmek değil; onaylı tasarımı ve montaj sırasını eksiksiz uygulamaktır.
