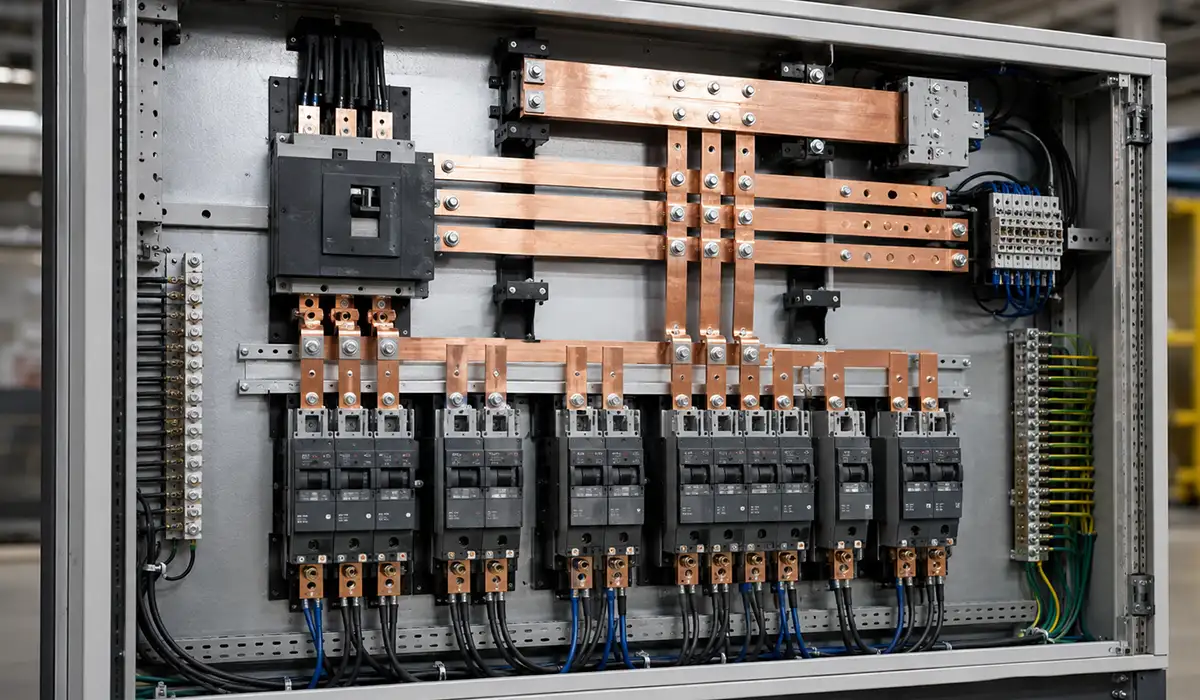

Elektrik Panolarında Bara Kullanımı: Kablo Varken Neden Bakır Levhaya İhtiyaç Var?

630 A’lik bir ana dağıtım panosunda dört çıkışın beslemesini, kablo pabucu yığınından kurtarıp tek bir bakır lama üzerinden aldık. Sonuç, daha temiz bir yerleşim ve belirgin biçimde kısalan bir montaj süresiydi. Elektrik panolarında bara kullanımı tam olarak bu noktada devreye girer. 250 A’e kadar kablo çoğu işi görür. Ama çıkış sayısı ve akım büyüdükçe panonun içi kısa sürede bir kablo yumağına döner. Klemensler sıkışır, pano içi enerji dağıtımı düzensizleşir, termal kamerayla arka sıraya erişmek zorlaşır. Sahada bu karmaşa hem devreye almayı yavaşlatır hem de sonraki bakımı zora sokar. Bu yazı sana iki kararı kazandırmayı hedefliyor: bu panoda kablo mu, bara mı kullanacaksın, bara seçtiysen kesiti neye göre belirleyeceksin. İkisi de rakamla verilebilen kararlardır. Uygulama ayrıntıları için MEB’in pano bara montajı modülüne de bakabilirsin.

Alternatif olarak, kolaylığınız için bu makalenin sesli versiyonu aşağıda bulunmaktadır.

Panoda Bara Ne İşe Yarar?

Aynı gerilimdeki enerji tek bir noktada toplanıp dağıtılır; ölçüsü, N adet çıkış için N ayrı besleme kablosu yerine tek bir toplama noktası kullanılmasıdır. Yöntem ise faz, nötr ve toprak iletkenlerinin yuvarlak kablo yerine lama formunda taşınmasıdır. İşte elektrik panolarında bara kullanımının çıkış noktası budur: bara, panonun ortak omurgasıdır.

Bir panoda baranın üç ayrı işi vardır. Birincisi, enerjiyi toplama ve dağıtma noktası olmasıdır; bütün çıkışlar aynı bakır levhadan beslenir. İkincisi, iletken görevidir. Faz baralarının yanında bir de nötr barası ve topraklama barası bulunur; bunlar dönüş ve koruma yollarını taşır. Üçüncüsü çoğu zaman gözden kaçar: bara aynı zamanda mekanik taşıyıcıdır. Şalterler ve sigortalı yük ayırıcıları doğrudan baranın üzerine oturur.

Peki, panoda bara ne işe yarar sorusunun bir de ters yüzü var. Bara ve kablo farkının bedeli burada ödenir: baradaki bir kısa devrede o baraya bağlı bütün çıkışlar birlikte devre dışı kalır. Kabloda arıza tek devreyi vururken, barada arıza toplu etkiler. Bu yüzden bara, panonun tek ve en kritik düğüm noktasıdır.

Projede bunun karşılığı somuttur. Baralı bir panoda seçicilik ve bara koruması, tek tek çıkış korumasından daha çok düşünülmesi gereken konudur. Panoyu devreye alırken önce bu ortak noktanın güvenliğine bakarız; çünkü buradaki bir zafiyet tüm tesisi aynı anda karanlığa bırakabilir.

Bu makaleyi faydalı bulduysanız, bara Sistemleri hakkındaki makalemizi de okumak isteyebilirsiniz.

Ana Bara, Dikey Bara ve Tali Bağlantı Baraları

Dikey ve yatay ana baralar aynı kesitte seçildiğinde geçiş noktasında sıcak nokta oluşmaz; TEDAŞ şartnamesi bu eşitliği zaten zorunlu tutar. Ana bara ile dikey bara arasındaki fark çoğu zaman yön ve görevle karıştırılır, oysa ayrım nettir.

Yatay ana bara panonun üst ya da arka bölümünden boydan boya geçer. Dikey bara ise her hücrenin içinde aşağı iner ve o hücredeki cihazları besler. Tali bağlantı baraları, yani ara bağlantı baraları, ana baradan tek tek cihaza gider. Burada ana bara ve tali bağlantı barası ayrımı önemlidir: ana baralar tüm yükü taşır, tali baralar yalnızca kendi cihazının akımını.

Yüzey işleminde de fark vardır. Ana baralar ve nötr barası kalay kaplanır, ama ara bağlantı baralarının kaplanması zorunlu değildir; kaplanmadığında faz rengine uygun renklendirilir. Kayar baralı bağlantılarda ise civatalar ana baraya sabitlenmiş olmalıdır.

Elektrik Panolarında Bara Kullanımı İçin Karar Eşiği: Kablo mu, Bara mı?

Çok çıkışlı panolarda montaj süresi kısalır ve pano hacmi küçülür; ölçüsü, tek bir toplama noktasından alınan çıkış sayısıdır. Yöntem, paralel kablo demeti yerine tek bir bakır lama kullanmaktır. Panoda kablo yerine ne zaman bara kullanılır sorusunun cevabı da tam burada başlar.

Aşağıdaki tablo iki seçeneği aynı ölçütlerle karşılaştırır:

Tablodan çıkan eşik nettir. Yaklaşık 250 A’in altında ve az sayıda çıkışta kablo yeterlidir. Akım 250 A’i aşıyorsa ya da tek noktadan beşten fazla çıkış besleniyorsa, bara hem hacmi hem işçiliği düşürür. 400 A ve üzeri ana dağıtım panolarında ise bara pratikte kaçınılmazdır.

Sahada bir eşik daha işler. Panoya sonradan çıkış ekleneceği biliniyorsa, düşük akımda bile elektrik panolarında bara kullanımı mantıklıdır. Baraya yeni bir çıkış almak, sıkışmış bir kablo demetini yeniden düzenlemekten çok daha hızlıdır. Yani karar yalnızca bugünkü akıma değil, panonun gelecekteki büyümesine de bağlıdır.

Bakır ve alüminyum tarafı da tek paragrafta biter. Bakır aynı kesitte ve aynı formda alüminyuma göre yaklaşık %25 daha fazla akım taşır. Mekanik dayanımı ve atalet momenti de belirgin şekilde yüksektir. Alüminyumun tek üstünlüğü ağırlık ve maliyettir; kapalı bir panoda ise yer, ağırlıktan daha değerlidir.

Bu rehberi beğendiniz mi? Daha fazla bilgi için trafo merkezi bara sistemleri hakkındaki detaylı yazımıza göz atın.

Panoda Bara Kesitini Belirleyen Dört Faktör

Anma akımının %20 fazlasına göre seçilen kesit, panonun sıcaklık artışı doğrulamasını geçmesini sağlar; yöntemi, ısınmayı birinci kriter almak ve kesiti yükledikten sonra kısa devre yönünden ikinci kez kontrol etmektir. Bakır bara kesiti nasıl hesaplanır diye soranların önce şunu bilmesi gerekir: elektrik panolarında bara kullanımı doğru kesitle başlar ve seçim daima ısınmadan yola çıkar, kısa devreden değil.

Isınma. Bakır kesiti sürekli taşınacak toplam akımın %20 fazlasına göre hesaplanır. Örneğin 150 A çeken bir dağıtım panosunda %20 pay eklenir ve yaklaşık 180 A’e karşılık gelen bakır lama ölçüsü seçilir. Pano barası kaç amper taşır sorusunun cevabı bu paya göre değişir; tam akım taşıma tablosunu ayrı bir yazıya bırakıyoruz. Burada sürekli işletme akımı ve kısa devre akımı ayrımını akılda tut: birincisi kesiti belirler, ikincisi doğrulamayı.

Uzunluk düzeltmesi. Yatay döşenen baralarda boy 2 m’yi aştığında akım, bir k2 düzeltme katsayısıyla çarpılır. Boy 3 m’yi geçtiğinde ise 0,85 katsayısı uygulanır. Uzun baralarda bu düzeltmeyi atlamak, kâğıt üzerinde yeterli görünen kesiti sahada yetersiz bırakır.

Yüzey etkisi ve paralel lamalar. Aynı faza birden çok lama konduğunda, dıştaki lamalar yüzey etkisi (skin effect) nedeniyle daha çok zorlanır. Bu yüzden lamalar arası boşluk en az lama kalınlığı kadar bırakılır; fazlar arası açıklık da uygun tutulur ki ısı atılabilsin.

Pano içi ortam. Katalog değeri açık havadaki lamaya aittir. Kapalı pano içinde ortam sıcaklığı yükselir ve bakır aynı akımda daha fazla ısınır. Bu farkı hesaba katmayan bir akım yoğunluğu seçimi, devreye alma sonrası ilk sıcak günde kendini gösterir. Tip testli bir panoda bu davranış, alçak gerilim pano standardı TS EN 61439-1 kapsamındaki sıcaklık artışı doğrulamasıyla kanıtlanır.

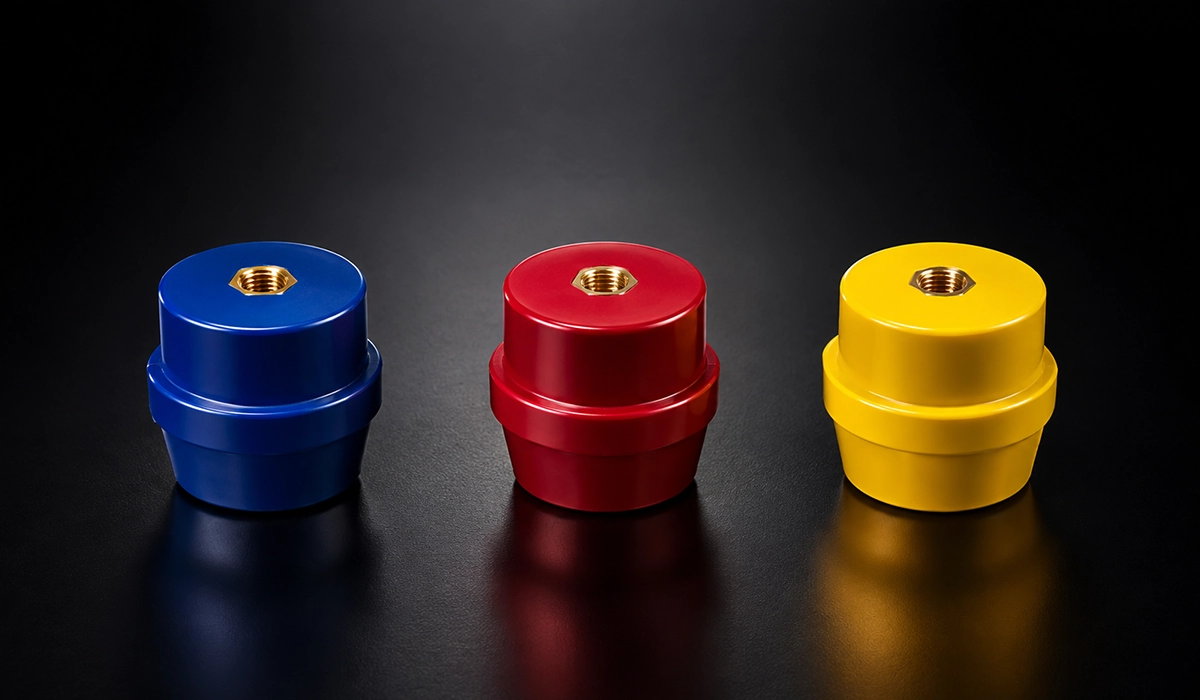

Mesnet İzolatörü Aralığı ve Kısa Devre Kuvvetleri

Kısa devrede lamanın kalıcı deformasyonu önlenir; ölçüsü, mesnet izolatörünün taşıyabileceği tepe kuvvetinin beklenen dinamik kuvvetten büyük olmasıdır. Yöntem, izolatör aralığını akıma göre belirlemektir. Bara mesnet izolatörü aralığı ne olmalı sorusu, aslında bir kısa devre hesabı sorusudur.

Kısa devre anında paralel lamalar arasında itme ve çekme kuvvetleri oluşur. Bu dinamik zorlanma, akımın karesiyle büyür; yani tepe akımı (Ipk) iki katına çıktığında kuvvet dörde katlanır. Bara mesnet izolatörü hem lamayı taşır hem de bu kuvvete karşı tutar.

En yaygın tasarım hatası, aralığı akımdan bağımsız, “her 50 cm’de bir” gibi alışkanlıkla belirlemektir. Doğrusu, aralığı beklenen tepe kuvvetine göre seçmektir. Alçak gerilimde mesnet izolatörleri farklı ebatlarda üretilir; hangisinin seçileceğini kısa devre dayanım akımı (Icw) belirler.

Pratikte şöyle ilerleriz. Önce panonun beklenen kısa devre seviyesini alırız, sonra bu seviyenin ürettiği dinamik kuvveti hesaplarız ve mesnet aralığını bu kuvvete göre daraltırız. Aralık ne kadar kısaysa, lama o kuvvet altında o kadar az sehim yapar. Kesiti doğru seçip mesnet aralığını unutmak, sık görülen ve pahalıya patlayan bir eksikliktir.

Yalıtım aralığı ve yüzeysel kaçak yolu hakkında daha fazla bilgi edinmek için ilgili makalemize buradan ulaşabilirsiniz.

Yüzey İşlemi, Delik ve Civatalı Bağlantı

Bağlantı noktasındaki oksit kaynaklı direnç artışı engellenir; ölçüsü, ana baralarda ve nötr barasında en az 3 mikron kalay kaplamadır. Yöntem, TEDAŞ şartnamesindeki kaplama kuralına ve DIN 43673’e uygun delik ve civata düzenine uymaktır. Elektrik panolarında bara kullanımı yalnızca kesit seçimi değildir; çünkü baranın en zayıf yeri lama değil, iki lamanın birleştiği yüzeydir.

Pano barası neden kalay kaplanır diye soruluyorsa, cevap temas direncidir. Çıplak bakır yüzeyi zamanla oksitlenir; oksit tabakası temas direncini artırır, bağlantı ısınır. Kalay kaplama bu oksitlenmeyi durdurur. Çıplak bara ve kaplanmış bara farkı, işte bu bağlantı bölgesinde ömür farkına dönüşür.

Delik çapı ve delik yerleşimi DIN 43673-1/-2’ye uygun olmalı; bindirme yüzeyi de bağlantının akımını taşıyacak kadar geniş olmalı. Bara bağlantı torku üreticiden alınır, gözle “iyice sıktım” mantığıyla belirlenmez. Yaylı rondela, gevşemeye karşı ucuz ama etkili bir önlemdir. Civatalı bağlantı ve kaynaklı bağlantı tercihinde pano tarafı neredeyse her zaman civatalıdır; sökülebilirlik bakımı kolaylaştırır.

Faz renklendirmesinde TS EN 60445 esas alınır. Eski “sarı-kırmızı-mavi” alışkanlığı bugünkü uyumlu renk koduyla değişmiştir; koruma iletkeni yeşil-sarı, nötr mavidir.

Bu konu sadece başlangıç – daha fazlasını keşfetmek için Busbar Kanal Sistemi hakkındaki makalemizi inceleyin.

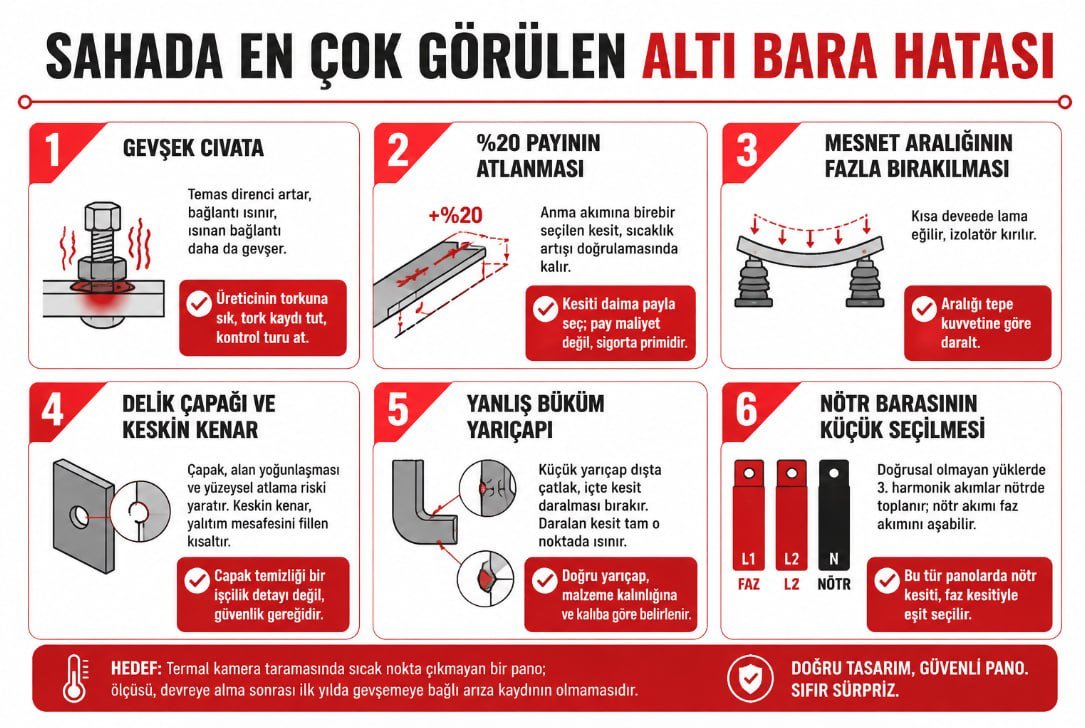

Sahada En Çok Görülen Altı Bara Hatası

Termal kamera taramasında sıcak nokta çıkmayan bir pano elde edilir; ölçüsü, devreye alma sonrası ilk yılda gevşemeye bağlı bir arıza kaydının olmamasıdır. Yöntem, aşağıdaki altı hatayı tasarım aşamasında kapatmaktır. Sahada gördüğümüz arızaların büyük kısmı, elektrik panolarında bara kullanımının bu altı ayrıntısında düğümlenir.

Şunu da baştan söyleyelim: bu hataların hepsi tasarım masasında ya da atölyede önlenebilir. Devreye aldıktan sonra bulmak ise hem pahalı hem risklidir. Bir termal kamera turu, çoğu zaman gizli kalmış hatayı ilk yükte ortaya çıkarır.

1. Gevşek civata. Temas direnci artar, bağlantı ısınır, ısınan bağlantı daha da gevşer. Bu bir kısır döngüdür. Sahada en sık gördüğümüz sıcak noktanın nedeni budur. Önlemi basit: bağlantıyı üreticinin verdiği torka sık, tork kaydı tut ve ilk yıl içinde bir kontrol turu at.

2. %20 payının atlanması. Anma akımına birebir seçilen kesit, sıcaklık artışı doğrulamasında kalır. Kesiti daima payla seç; pay maliyet değil, sigorta primidir.

3. Mesnet aralığının fazla bırakılması. Kısa devrede lama eğilir, izolatör kırılır. Aralığı tepe kuvvetine göre daralt.

4. Delik çapağı ve keskin kenar. Çapak, alan yoğunlaşması ve yüzeysel atlama riski yaratır. Delme sonrası bırakılan keskin kenar, yalıtım mesafesini fiilen kısaltır. Bu yüzden çapak temizliği bir işçilik detayı değil, doğrudan güvenlik gereğidir.

5. Yanlış büküm yarıçapı. Küçük büküm yarıçapı dışta çatlak, içte kesit daralması bırakır. Daralan kesit tam o noktada ısınır ve zayıf halka orada oluşur. Doğru yarıçap, malzeme kalınlığına ve büküm kalıbına göre belirlenir; gözle “olmuş” demek yeterli değildir.

6. Nötr barasının küçük seçilmesi. İşte nötr barası kesitinin neden faz barasıyla aynı olması gerektiği sorusunun cevabı burada. Doğrusal olmayan yüklerde üçüncü harmonik akımlar fazlarda birbirini götürmez; hepsi nötrde toplanır. Kaynak makinesi, LED sürücü ve UPS ağırlıklı panolarda nötr akımı, faz akımının bile üzerine çıkabilir. Faz barasını doğru seçip nötr barasını küçük bırakmak, sahada beklenmedik ısınmanın klasik nedenidir. Bu tür panolarda nötr kesiti faz kesitiyle eşit seçilir.

Daha fazlasını öğrenmek ister misiniz? Bakır bara akım taşıma kapasitesi hakkındaki makalemiz bu konuyu daha ayrıntılı şekilde ele alıyor.

Bara İmalatı Panonun Kalitesini Nasıl Belirler?

Aynı panodan 40 adet üretildiğinde bara setleri arasında ayar farkı kalmaz; ölçüsü, boyların, delik merkezlerinin ve büküm açılarının setten sete sapmamasıdır. Yöntem, kesme, delme ve bükme işlemlerini programlı dayamayla, tekrarlanabilir biçimde yapmaktır.

Yukarıdaki altı hatanın dördü aslında birer imalat hatasıdır: çapak, delik merkezi kayması, büküm açısı sapması ve boy toleransı. Bunları elle işlemede kapatmak zordur. Bir usta iyi iş çıkarır, ama ikinci vardiya, yorgun bir el ya da aceleye gelmiş bir parti aynı sonucu vermez. Elle ölçüp elle delen bir atölyede her set arasında birkaç onda bir milimlik fark birikir.

Panonun termal davranışı ise doğrudan bu doğruluğa bağlıdır. Delik merkezi kayarsa, bindirme yüzeyi küçülür ve temas direnci artar. Büküm açısı saparsa, kesit o noktada daralır ve orası ısınır. Boy toleransı tutmazsa bara mesnete tam oturmaz, montaj zorlanır.

Kısacası bir lama ne kadar tutarlı işlenirse, panonun sıcak nokta riski o kadar azalır. Kesme, delme ve bükmenin programlı dayamayla yapılması, birinci parçayla kırkıncı parçayı aynı hâle getirir. Tekrarlanabilirlik burada bir kalite sözcüğü değil, termal kamerada ölçülebilen bir sonuçtur.

Kısa Değerlendirme

Başta anlattığımız panoya dönelim: bir bakır lama, dört çıkışı tek noktadan besleyip kablo yumağını ortadan kaldırmış, montajı da kısaltmıştı. Kazanç tam olarak buradaydı. Artık iki kararı kendin verebilirsin. Birincisi, bu panoda kablo mu, bara mı kullanacağın; akım ve çıkış sayısı eşiği bunu söylüyor. İkincisi, bara seçtiysen hangi kesiti ve hangi mesnet aralığını uygulayacağın. Kesiti ısınmadan başlatıp kısa devreyle doğrula, mesnet aralığını da tepe kuvvetine göre belirle. Gerisi tork kaydı ve temiz işçiliktir. Bu iki karar doğru verildiğinde elektrik panolarında bara kullanımı, panonun ilk yükte sıcak nokta çıkarma ihtimalini belirgin biçimde düşürür.
