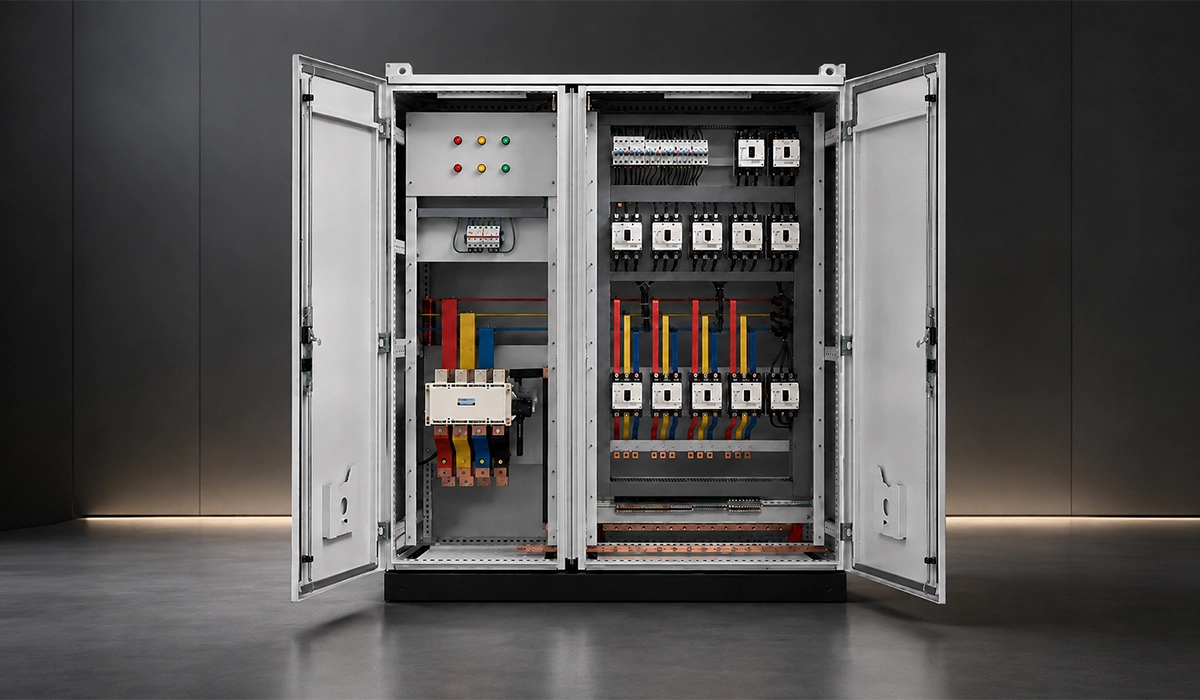

Abre un cuadro eléctrico grande y mira dentro. No vas a encontrar manojos de cable saliendo hacia cada protección. Lo que hay son barras en lugar de cable: pletinas planas atornilladas, recorriendo el cuadro de lado a lado, con las derivaciones colgando de ellas.
¿Por qué se monta así?
La respuesta no es estética ni de precio. Tiene que ver con el calor y con lo que ocurre dentro del cuadro en el instante de un defecto. Aquí van tres cosas: qué es un embarrado, qué hace cada una de sus barras y por qué se usan barras en lugar de cable.
Como alternativa, tienes disponible una versión en audio de este artículo a continuación para tu comodidad.

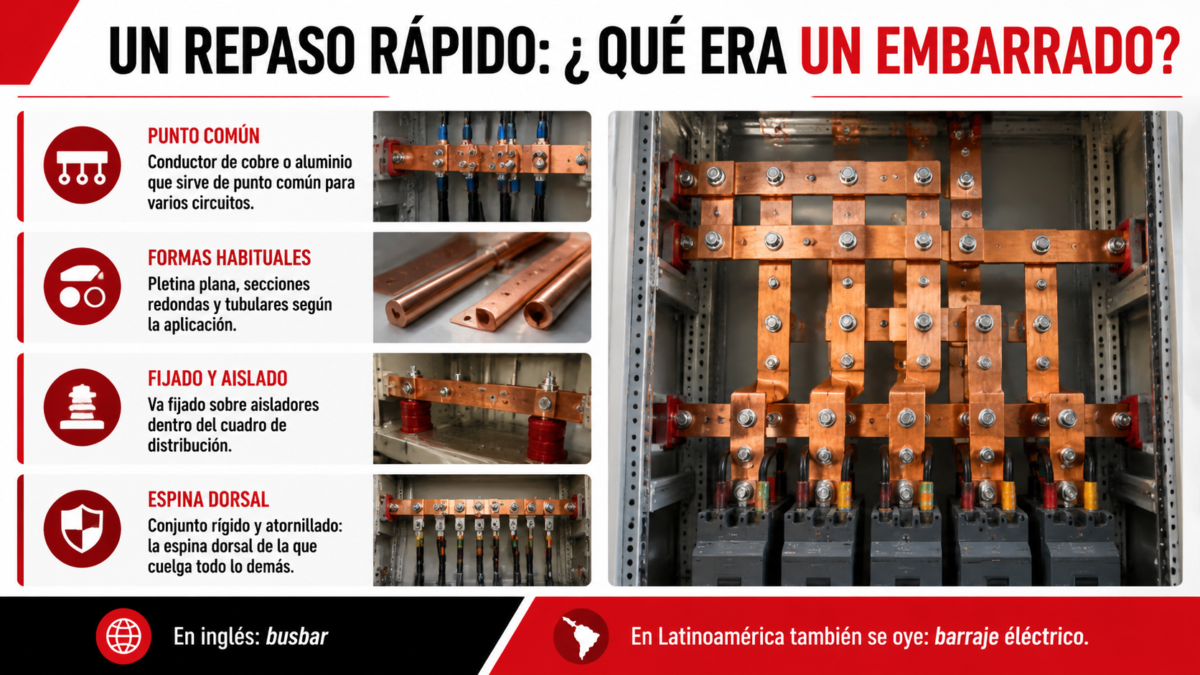

Un repaso rápido: ¿qué era un embarrado?
Un embarrado es un conductor de cobre o de aluminio que hace de punto común de conexión para varios circuitos. En vez de tirar un conductor desde el origen hasta cada protección, se monta uno solo, rígido, y de él salen todas las derivaciones.
La forma más habitual es la pletina plana, aunque también hay secciones redondas y tubulares según la aplicación. Va fijada sobre aisladores dentro del cuadro de distribución —tablero de distribución, en México y en buena parte de Latinoamérica— y ahí se queda. Ese conjunto rígido y atornillado es el embarrado de un cuadro eléctrico: la espina dorsal de la que cuelga todo lo demás.
En inglés se llama busbar, y así aparece en catálogos y documentación técnica que llega sin traducir. En Latinoamérica también se oye barraje eléctrico.
Si este artículo te ha resultado útil, también puedes leer nuestro artículo sobre Sistemas de Distribución Eléctrica.
Las tres barras: fase, neutro y protección
Dentro de un cuadro no hay un embarrado, hay varios, y cada uno hace un trabajo distinto.
Las barras de fase transportan la corriente de servicio: son las que alimentan las cargas. La barra de neutro recoge el retorno. Y la barra de protección, que es la barra de tierra del cuadro, no transporta corriente en funcionamiento normal. Solo conduce cuando hay un defecto.
Neutro y protección van separados a partir del punto previsto en el diseño, y en España eso lo fija el REBT. Si se unen aguas abajo de ese punto, parte de la corriente de servicio encuentra un camino de vuelta por el conductor de protección. Y con él, por las masas metálicas de la envolvente.
El resultado es un conductor que debería estar en reposo llevando corriente permanente. A partir de ahí, la protección diferencial ve un desequilibrio que no corresponde a ningún defecto real, y deja de hacer lo que se espera de ella. Es un fallo silencioso: nada salta y el cuadro parece correcto.
No siempre hace falta una pletina para esto. En cuadros pequeños, la barra de protección se resuelve con bornas de tierra montadas sobre carril, y funciona igual de bien. La borna de tierra es lo habitual en cuadros de vivienda y en centros de carga pequeños. La barra colectora de tierra en pletina aparece cuando el número de circuitos crece.
Un apunte de vocabulario: lo que en España se llama barra de tierra, en México se busca junto a tablero y centro de carga. Misma pieza, distinto entorno de palabras.
¿Te ha gustado esta guía? Consulta nuestro artículo detallado sobre falla de busbar para obtener más información.

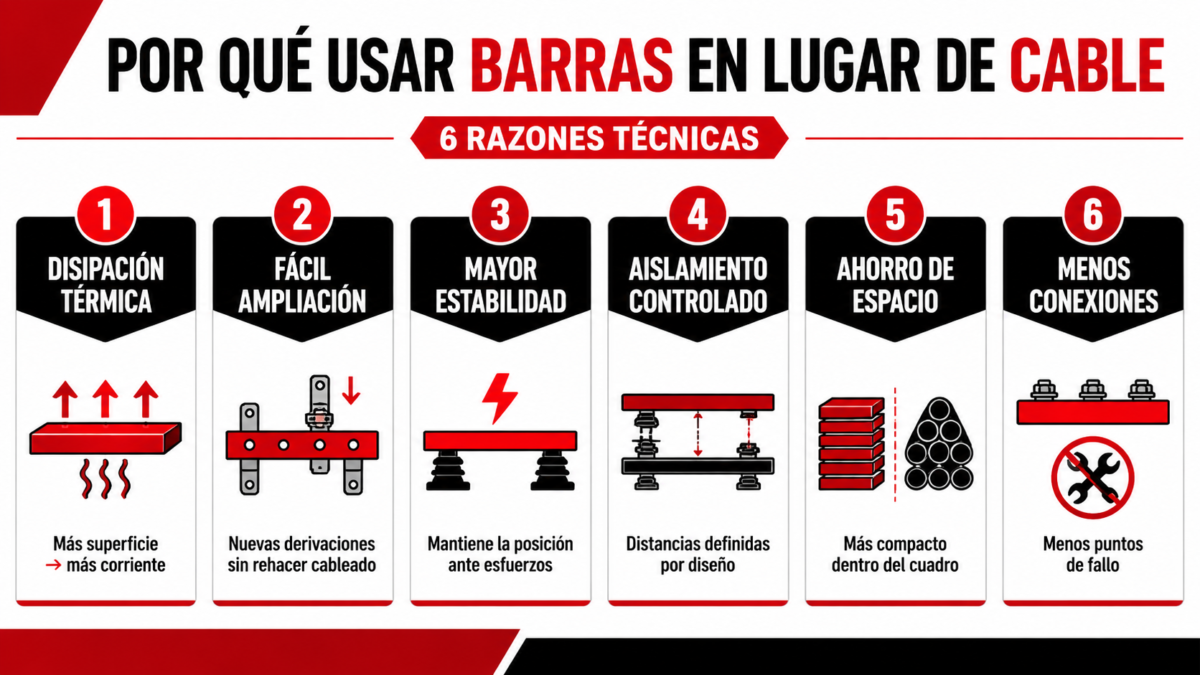

Por qué se usan barras en lugar de cable
Aquí está el fondo del asunto. Seis razones, de más a menos peso técnico.
El calor manda. Una pletina plana expone mucha más superficie por unidad de sección que un conductor redondo del mismo material. Más superficie es mejor disipación de calor, y mejor disipación de calor significa más corriente admitida dentro de la misma envolvente, sin ventilación forzada ni volumen extra. Ese es el argumento principal, y el que decide en cuanto el cuadro tiene cierta potencia. Todo lo demás viene después.
Un conductor, muchas derivaciones. Añadir un circuito a un embarrado es hacer una unión atornillada en el punto que convenga. Con cableado hay que rehacer el mazo, buscar recorrido y volver a atar todo. La diferencia se nota en la primera ampliación, y se nota más en la tercera.
Se queda donde se pone. Ante un defecto, una barra apoyada sobre sus aisladores mantiene la posición. Un mazo de conductores flexibles se mueve. Las distancias que se dibujaron en proyecto siguen siendo las que hay dentro del cuadro.
Geometría previsible. De lo anterior sale algo práctico: las distancias de aislamiento quedan fijadas en el diseño y no dependen de cómo de ordenado sea el montador ese día.
Espacio. Las secciones planas se apilan bien. Entre conductores redondos siempre queda volumen muerto que nadie aprovecha.
Menos terminaciones. Menos puntos donde crimpar, apretar y revisar. Cada terminación que no existe es una que no se afloja.
Para seguir leyendo sobre blindobarra, consulta aquí nuestro artículo relacionado.
Cuándo gana el cable
Conviene decirlo, porque el embarrado no es la respuesta a todo. En corrientes bajas, montar un embarrado es sobredimensionar: el cable de potencia hace el trabajo y ocupa menos. Cuando el recorrido tiene que sortear obstáculos o girar en un espacio irregular, el cableado se adapta y la pletina no. Entre equipos con movimiento relativo —una puerta, un módulo extraíble— el conductor flexible es la única opción sensata. Y en una reforma sobre un cuadro existente, rehacer el embarrado suele costar más de lo que se gana. Se parte de una geometría ya montada que nadie dibujó pensando en pletinas.
Hay además una desventaja real que no conviene esconder: las uniones atornilladas son el punto de fallo clásico de un embarrado. Un apriete flojo, o bien hecho pero nunca revisado, calienta. El calor degrada el contacto, y el contacto degradado calienta más. Es la clase de avería que avanza despacio durante meses. Un conductor continuo no tiene ese problema: no tiene esas uniones.
