Un electrolizador de hidrógeno separa el agua en hidrógeno y oxígeno mediante electricidad. En una instalación industrial, su alimentación conecta la red o la fuente de energía con el conjunto de celdas a través de equipos de conversión. Las conexiones externas pueden transportar miles de amperios y, según el diseño, se resuelven con barras colectoras de cobre, cables o enlaces flexibles.
Esas conexiones no deciden por sí solas el rendimiento de la planta, pero sí provocan caída de tensión, disipan calor y condicionan el montaje. A continuación verás dónde se conectan, dónde se pierde energía en ese tramo y qué información necesitas antes de fabricarlas.
Para fabricar las pletinas de estas conexiones, una máquina procesadora de barras colectoras permite reunir el corte, el punzonado y el doblado dentro de la capacidad de cada modelo. En PAYAPRESS, la selección del equipo parte del material, las dimensiones de la pletina, los agujeros, la geometría de los dobleces y el volumen de producción.
Para situar esta alimentación dentro de la planta, consulta los sistemas de distribución eléctrica.
Si prefieres escuchar en lugar de leer, puedes reproducir el archivo de audio que aparece a continuación para disfrutar del resto de este artículo.

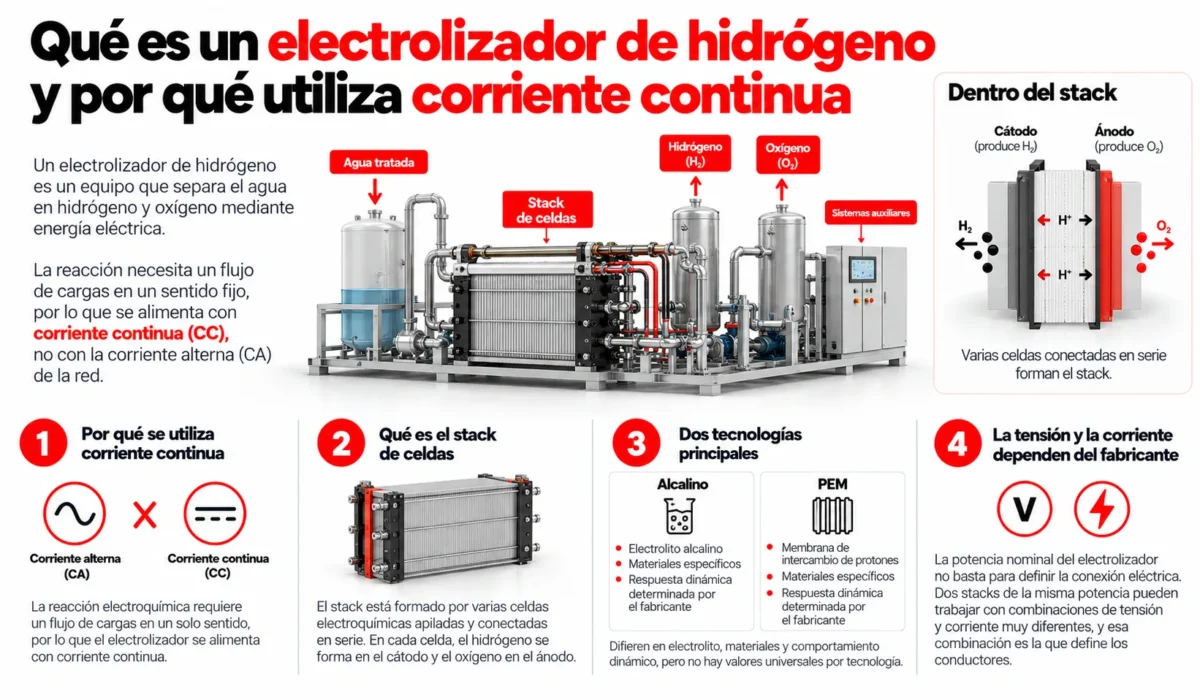

Qué es un electrolizador de hidrógeno y por qué utiliza corriente continua
Un electrolizador de hidrógeno es un equipo que separa el agua en hidrógeno y oxígeno mediante energía eléctrica. La reacción necesita un flujo de cargas en un sentido fijo, así que se alimenta con corriente continua (CC), no con la corriente alterna (CA) de la red.
El núcleo del electrolizador es el conjunto de celdas, también llamado stack: varias celdas electroquímicas apiladas y conectadas eléctricamente, normalmente en serie. En cada celda, el hidrógeno se forma en el cátodo y el oxígeno en el ánodo. El sistema completo incorpora además tratamiento de agua, separación y acondicionamiento de gases, refrigeración, control y otros auxiliares según su configuración.
La electrólisis también se emplea para obtener metales, aunque con otro objetivo y otras condiciones de proceso. Puedes comparar el papel de las conexiones en las barras colectoras en electroobtención.
Electrolizador alcalino y de membrana de intercambio de protones
El electrolizador alcalino y el de membrana de intercambio de protones son dos tecnologías comerciales de referencia. El primero emplea un electrolito alcalino líquido y un separador; el segundo utiliza una membrana polimérica que conduce protones. También existen tecnologías de membrana de intercambio aniónico y de óxido sólido, con otros requisitos de operación.
Para diseñar la alimentación externa, el dato decisivo es la combinación de tensión y corriente que requiere el conjunto de celdas. Su fabricante define también el rizado admisible, las condiciones transitorias y los límites de operación. No hay un valor universal que pueda aplicarse a todos los equipos de una misma tecnología.
Si quieres profundizar en las diferencias entre ambas tecnologías, el informe sobre producción de hidrógeno por electrólisis del Observatorio Tecnológico del Hidrógeno las analiza en detalle.
Por eso, conocer la potencia nominal del electrolizador no basta para especificar la conexión eléctrica. Dos conjuntos de celdas de la misma potencia pueden trabajar con combinaciones de tensión y corriente muy diferentes, y esa combinación es la que define los conductores.

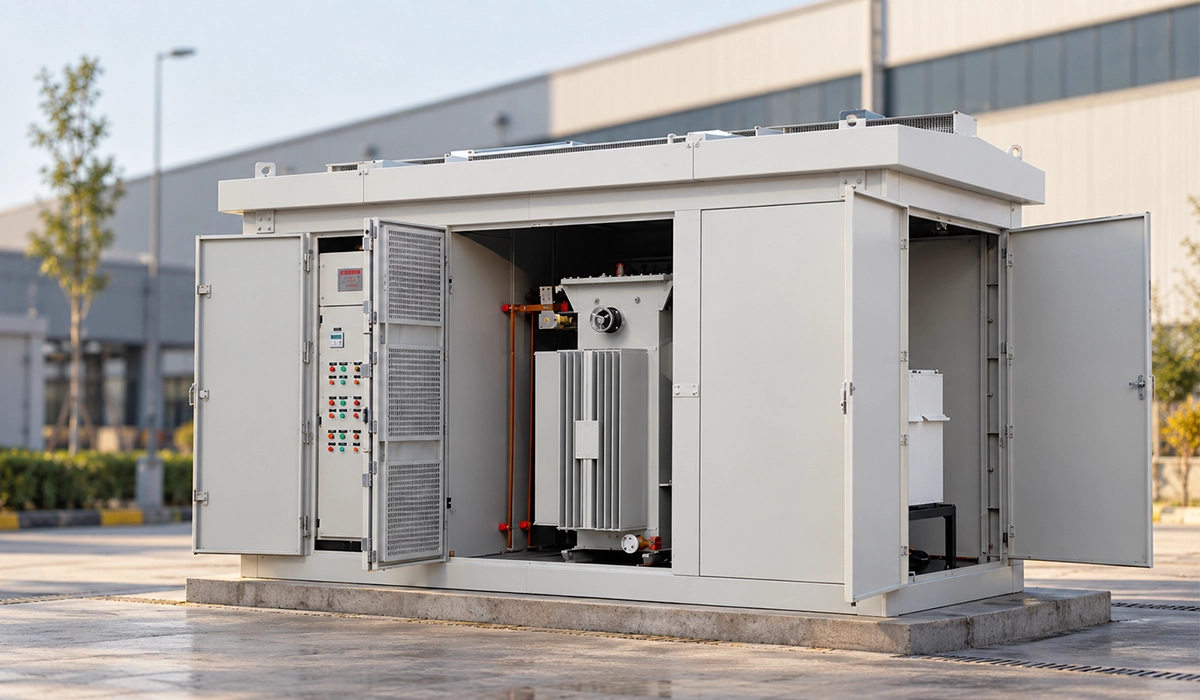

Si el proyecto incluye una acometida en media tensión, el centro de transformación prefabricado ayuda a entender la adaptación de tensión aguas arriba de los equipos de conversión.

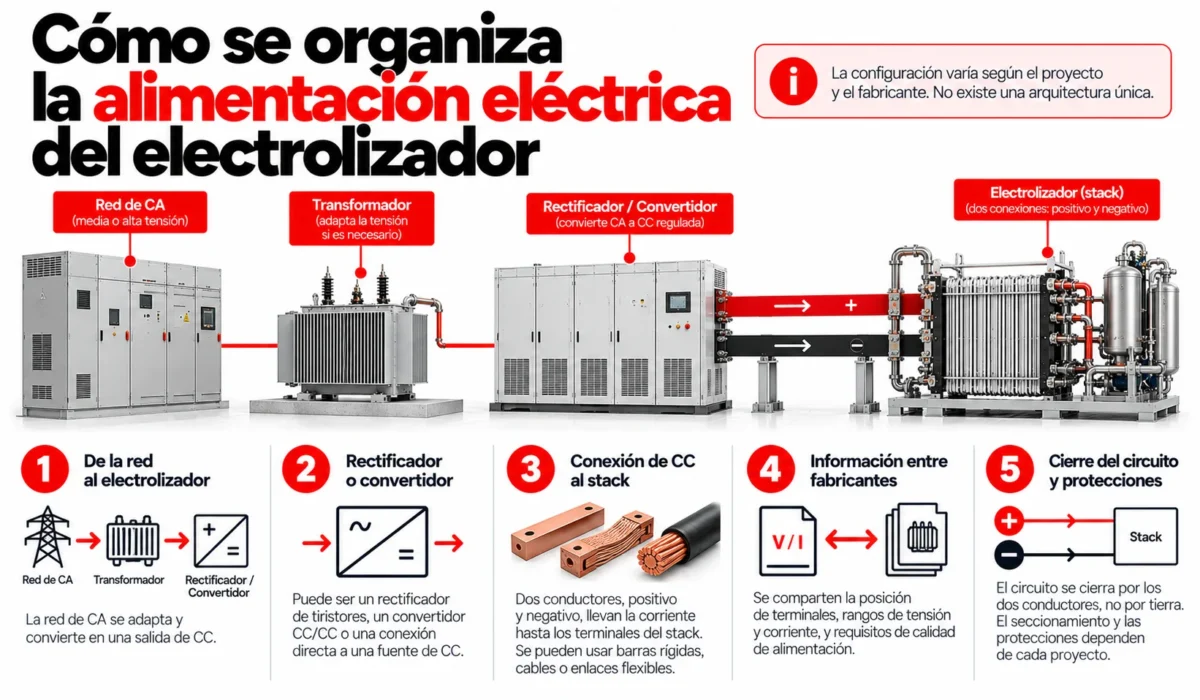

Cómo se organiza la alimentación eléctrica del electrolizador
Tomemos una configuración industrial ilustrativa conectada a la red de CA. Primero, un transformador adapta la tensión cuando hace falta. Después, un equipo de conversión transforma esa CA en una salida de CC regulada. Por último, dos conexiones, una por polo, llevan esa corriente hasta los terminales del conjunto de celdas. Ese último tramo es el que interesa aquí.
«Rectificador» y «convertidor» no siempre designan el mismo conjunto. Algunas soluciones emplean rectificadores de tiristores para alimentar el conjunto de celdas; otras añaden una etapa de conversión de corriente continua a corriente continua. Cuando la fuente ya entrega corriente continua, como sucede con la generación fotovoltaica, la arquitectura puede ser distinta. La regulación y la compatibilidad eléctrica siguen siendo necesarias.
Dentro del propio equipo de conversión también hay barras, pero forman parte del diseño de su fabricante. Este artículo se centra en la interfaz externa: el recorrido positivo y el negativo entre la salida de CC y el conjunto de celdas. Según la corriente y la disposición, esa interfaz puede resolverse con barras rígidas, cables, enlaces flexibles o una combinación de ellos.
La pregunta clave es qué información tienen que intercambiar los fabricantes para diseñar ese tramo. El del convertidor aporta la posición y la geometría de sus terminales de salida, los rangos de tensión y corriente y las características de la CC que entrega. El del conjunto de celdas aporta sus terminales, la corriente y la tensión de servicio, los requisitos de calidad de alimentación y los esfuerzos que admite. Con ambos datos se diseña la conexión.
El circuito se cierra por los dos conductores, no por tierra. La disposición de protecciones, seccionamiento y puesta a tierra depende de cada proyecto.
Cuando los terminales deben admitir movimiento o dilatación, conviene conocer las funciones de una barra colectora flexible.
Dónde se utilizan las barras colectoras y las barras de cobre
En la alimentación de un electrolizador, las barras colectoras pueden aparecer en tres lugares distintos. Cada uno tiene su lógica y sus límites:
| Ubicación | Qué hacen allí | Lo que no conviene suponer |
|---|---|---|
| Interior del equipo de conversión | Conexiones de potencia entre semiconductores, filtros y terminales, según el diseño del fabricante. | Que sean parte de la instalación externa o que se puedan modificar en obra. |
| Salida de CC y terminales del conjunto de celdas | Transportar la corriente de servicio y adaptarse mecánicamente a ambos equipos. | Que esta interfaz utilice siempre barras rígidas. |
| Conexiones entre módulos, si existen | Unir varios conjuntos de celdas o varias unidades de conversión según la arquitectura elegida. | Que exista un embarrado común o que la corriente se reparta sola de forma equilibrada. |
Tampoco todos los conductores son iguales. Una barra rígida es una pletina o perfil macizo que fija el recorrido. Un enlace flexible, hecho de láminas finas o trenza de cobre, absorbe movimientos, dilataciones y pequeñas desalineaciones. Las barras laminadas merecen una aclaración: el término se usa tanto para conjuntos de varias capas conductoras separadas por aislamiento, habituales dentro de los convertidores, como para paquetes de láminas que forman un flexible. Si aparece en una especificación, hay que precisar a cuál se refiere.
Hay otra frontera importante. Las barras colectoras externas no tienen nada que ver con las placas bipolares, los colectores de corriente ni otros componentes internos de las celdas. Esas piezas forman parte del conjunto de celdas, usan materiales y procesos propios y las diseña su fabricante. Una máquina convencional de corte, punzonado y doblado trabaja con pletinas para conexiones externas; no fabrica indistintamente todos esos componentes.
Antes de relacionar dimensiones y resistencia, revisa cómo se define la sección de una pletina de cobre.

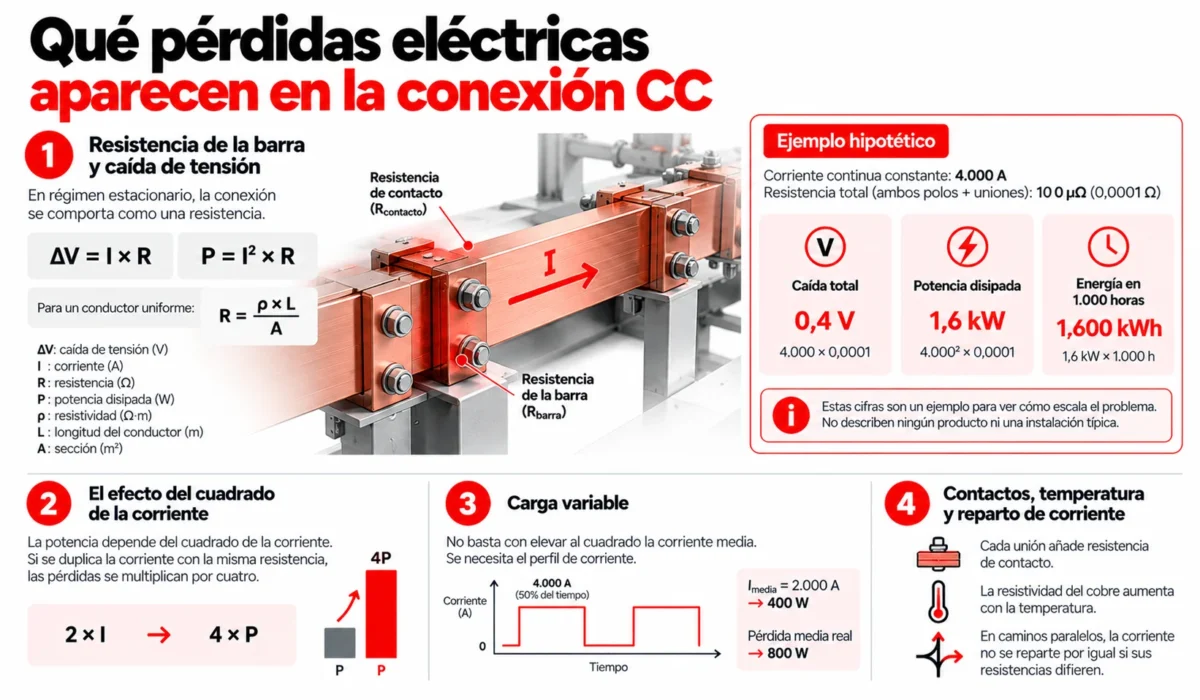

Qué pérdidas eléctricas aparecen en la conexión CC
Resistencia de la barra y caída de tensión
Con corriente continua constante, las pérdidas resistivas y la caída de tensión de la conexión se describen con estas relaciones:
ΔV = I × R
P = I² × R
ΔV es la caída de tensión en voltios, I la corriente en amperios, R la resistencia en ohmios y P la potencia disipada en vatios. Para un conductor uniforme, R = ρ × L / A, donde ρ es la resistividad del material (Ω·m), L la longitud (m) y A la sección (m²). Esa fórmula ayuda a ver qué variables pesan, pero no incluye las uniones ni sustituye un cálculo térmico.
Un ejemplo hipotético, con la frontera bien definida. Supón una corriente continua constante de 4.000 A y una resistencia total de 100 µΩ (0,0001 Ω) para el circuito externo considerado, sumando ambos polos y sus uniones:
- Caída total: 4.000 × 0,0001 = 0,4 V.
- Potencia disipada: 4.000² × 0,0001 = 1.600 W, es decir, 1,6 kW.
- Energía durante 1.000 horas en esa condición: 1.600 kWh.
Estas cifras no describen ningún producto, una instalación típica ni un ahorro alcanzable, y tampoco permiten deducir una sección de cobre. Sirven para ver cómo escala el problema: como la potencia depende del cuadrado de la corriente, duplicar la corriente con la misma resistencia multiplica las pérdidas por cuatro.
Con carga variable, no basta con elevar al cuadrado la corriente media. Si la corriente es de 4.000 A durante la mitad del tiempo y cero durante la otra mitad, con la misma resistencia del ejemplo, la pérdida media es de 800 W. Calcularla con la corriente media de 2.000 A daría solo 400 W. Debe evaluarse el perfil de corriente y, si existe rizado, su contribución al valor eficaz y a las pérdidas.
Para relacionar las pérdidas con la evacuación del calor y la temperatura de servicio, consulta el calentamiento del embarrado.
Uniones atornilladas, temperatura y reparto de corriente
Cada unión atornillada añade su propia resistencia de contacto, que depende de la superficie real de apoyo, de la presión y del estado superficial. Además, la resistividad del cobre aumenta con la temperatura, de modo que una conexión caliente pierde algo más que una fría. Cuando hay varios caminos en paralelo, la corriente no se reparte por igual si sus resistencias difieren.
Las pérdidas del convertidor, las de las conexiones externas y las del proceso electroquímico son magnitudes distintas. La disipación de las barras, por sí sola, no permite calcular la eficiencia del electrolizador. La importancia de ese tramo debe cuantificarse dentro del balance energético y del régimen de funcionamiento de la instalación.
Si la instalación utiliza baterías para gestionar su alimentación, conviene distinguir la función del electrolizador de la de un sistema de almacenamiento de energía en baterías.
Máquina recomendada
Máquina HBC-A120
Corta, punzona y dobla barras de cobre y aluminio con las dimensiones hasta 120 × 12 mm— operando en tres estaciones simultáneamente.
120 × 12 mm
3 unidades de potencia
Corte · Perforación · Doblado
Alimentación renovable y almacenamiento en baterías
Cuando el electrolizador sigue una fuente renovable variable, la conexión debe evaluarse con el perfil de corriente previsto y con sus ciclos térmicos. La posibilidad de modular la producción depende de los límites del conjunto de celdas, los equipos de conversión y los auxiliares. Una batería puede aportar flexibilidad si forma parte del proyecto; no es un componente obligatorio de toda planta de hidrógeno.
La integración eléctrica debe definir qué equipos comparten la alimentación, cómo se coordinan sus convertidores y qué sucede durante cambios de carga o pérdida de suministro. Compartir un origen renovable no implica que todos los equipos se conecten directamente al mismo circuito de corriente continua.
Cuando generación, almacenamiento y consumos se coordinan localmente, la arquitectura se encuadra en el diseño de microrredes eléctricas.
Qué revisar al especificar las barras colectoras
No hay un diseño universal de barras para electrolizadores. Lo que sí existe es una lista de información sin la cual ningún diseño se sostiene:
| Grupo | Información necesaria |
|---|---|
| Servicio eléctrico | Rango de tensión, corriente nominal y máxima, perfil de operación y condiciones transitorias. |
| Calidad de alimentación | Requisitos de rizado fijados para el conjunto de celdas y características del equipo de conversión. |
| Entorno térmico | Temperatura ambiente, envolvente, ventilación y límites de temperatura de los componentes. |
| Interfaz mecánica | Posición y geometría de los terminales, apoyos, movimiento permitido y espacio disponible. |
| Configuración conductora | Material, recorridos, uniones y reparto de corriente si hay caminos paralelos. |
| Coordinación del sistema | Aislamiento, esfuerzos en caso de fallo, protección de CC y requisitos de mantenimiento. |
Un punto crítico es la compatibilidad entre convertidor, conexiones y conjunto de celdas. La conexión debe respetar la geometría de los terminales y las condiciones eléctricas y mecánicas de ambos fabricantes. Si cambia un equipo o la disposición durante el proyecto, deben revisarse las barras y sus apoyos.
El rizado merece una mención aparte. Es una característica de la alimentación, que depende de la topología del convertidor y de su filtrado. Aumentar la sección de cobre reduce las pérdidas resistivas, pero no elimina el rizado.
En cuanto a la sección, no tiene sentido aplicar una densidad de corriente fija en A/mm² a cualquier instalación. La sección depende del calentamiento admisible, de la ventilación, de la disposición y de la caída de tensión aceptable. Si se colocan barras en paralelo, el reparto de corriente y sus conexiones deben evaluarse expresamente.
La selección de la sección debe acompañarse de una revisión de las distancias de aislamiento y líneas de fuga, según las condiciones eléctricas y ambientales del conjunto.
Sujeción, aislamiento y protección de la conexión en corriente continua
La parte mecánica también pesa. Las barras se dilatan al calentarse y, si el recorrido no lo prevé, transmiten esfuerzos a los terminales del convertidor o del conjunto de celdas. En unos casos se resuelve con enlaces flexibles; en otros, con la propia geometría del recorrido o con apoyos que permiten el desplazamiento. La solución depende del diseño.
La separación entre polos, los soportes y las envolventes deben estudiarse junto con los esfuerzos de cortocircuito y la dilatación. En el lado de corriente continua, los dispositivos de protección y seccionamiento deben ser adecuados para la tensión, la corriente y las condiciones de fallo del circuito; su selección requiere coordinación con el convertidor y el conjunto de celdas.
Aislamiento, distancias, pares de apriete y protecciones dependen del proyecto, de la tensión de trabajo y de la normativa aplicable. No hay valores genéricos válidos para cualquier planta.
Para trasladar esos requisitos al montaje, revisa la sujeción y aislamiento de embarrados.
Cómo influye la fabricación de la barra de cobre
En piezas repetitivas con varias perforaciones, una máquina CNC para pletinas de cobre permite programar las operaciones de corte y punzonado. Su capacidad y el utillaje deben contrastarse con el material, el ancho, el espesor y el patrón de agujeros del plano.
Una vez definida la conexión, el diseño llega al taller en forma de plano. Cada operación tiene algo concreto que controlar:
| Operación | Qué controlar en el plano y en la pieza |
|---|---|
| Corte | Longitud y calidad del extremo conforme al plano. |
| Punzonado | Posición y dimensiones de los agujeros respecto a los terminales. |
| Doblado | Geometría, orientación, radios especificados y espacio de montaje. |
| Inspección | Correspondencia con la revisión del plano, identificación y dimensiones críticas. |
El objetivo es que la pieza encaje sin forzar los terminales. Un agujero desplazado o un doblez fuera de tolerancia puede impedir la alineación y generar esfuerzos si se fuerza el montaje. La pieza debe corregirse conforme al procedimiento aprobado antes de completar la unión.
Si la fabricación requiere una estación dedicada al conformado, una dobladora de pletinas de cobre debe seleccionarse según el tipo de doblez, el radio, la sección y el utillaje necesario. La precisión de la pieza ayuda a respetar la geometría de montaje prevista por ingeniería.
Hay operaciones que no dependen de la máquina de procesamiento. El acabado superficial, los recubrimientos como el estañado o el plateado, la preparación de las zonas de contacto y el propio montaje necesitan especificaciones propias. Una máquina 3 en 1 corta, punzona y dobla; no realiza esas otras operaciones por sí sola.
Una pieza precisa facilita ejecutar el diseño, pero no elimina por sí sola los puntos calientes, no mejora la eficiencia del electrolizador en un porcentaje determinado y no certifica la conexión.
La verificación dimensional de las piezas y su trazabilidad encajan en el control de calidad en cuadros eléctricos, sin sustituir la validación específica de la conexión del electrolizador.
Descarga gratuita
Todas las máquinas, especificaciones y configuraciones, en un solo PDF.
Qué incluir en una solicitud de fabricación
Cuanto más completa llegue la solicitud, antes se puede valorar la pieza y menos sorpresas habrá en el montaje. Prepara al menos:
- Plano con su número de revisión.
- Material y estado de suministro.
- Dimensiones de la pletina y cotas de la pieza.
- Interfaces: posición de terminales y patrones de agujeros.
- Tolerancias definidas por ingeniería.
- Acabado requerido en superficies y zonas de contacto.
- Identificación de cada pieza y cantidad.
Adjuntar las condiciones de servicio (corriente, entorno, montaje) ayuda a revisar si la especificación es coherente. Eso sí, el taller fabrica conforme a plano: la validación eléctrica de la conexión sigue correspondiendo a la ingeniería del proyecto, salvo que se haya contratado expresamente.
Para planificar repuestos y mantenimiento, valora también el coste de una parada de producción en el contexto de tu instalación.
