Las barras colectoras para baterías conectan terminales de celdas y módulos, pero su diseño exige mucho más que colocar una pieza conductora entre dos puntos. Cada conexión debe transportar la corriente prevista, encajar sin forzar los bornes y mantener sus prestaciones durante el funcionamiento.
Por eso, antes de elegir la anchura y el espesor de una barra colectora, es necesario conocer la corriente que circulará por cada tramo, las condiciones de la interfaz con los terminales y los movimientos que debe admitir el conjunto.
Aumentar el espesor puede reducir las pérdidas en el cuerpo de una barra de cobre. Pero no resuelve necesariamente una unión deficiente ni un terminal sometido a esfuerzos. Para decidir bien, seguiremos la conexión desde el esquema eléctrico hasta su validación y su fabricación, la fase en la que cada cota del plano se traslada a la máquina para barras colectoras.
Dobla, corta y punzona con facilidad. Precisión en cada operación. Calidad que resiste el paso del tiempo. Descubre nuestra gama de máquinas para fabricación de embarrados y encuentra la solución para tu taller.
Para que disfrutes de una experiencia más cómoda, también puedes escuchar el resto de este artículo en el audio que encontrarás a continuación.
Qué conectan las barras colectoras dentro de una batería
Antes de calcular, sitúa la pieza en el conjunto. No es lo mismo un puente entre dos celdas que un colector donde confluyen varias ramas.
| Ubicación | Qué conecta | Pregunta que determina el diseño |
|---|---|---|
| Entre celdas | Terminales individuales según el esquema serie/paralelo | ¿Qué corriente atraviesa el enlace y qué permite el terminal? |
| Entre módulos | Salidas de conjuntos de celdas | ¿Qué geometría y movimiento relativo debe admitir? |
| Salida y distribución de la batería | Circuito principal y componentes de potencia previstos | ¿Dónde confluyen corrientes y cómo quedan protegidos los tramos? |
La denominación comercial puede agrupar estas piezas como barras colectoras. No obstante, algunas funcionan como puentes entre terminales, sin recoger corriente de varias ramas. «Barra de cobre» identifica material y forma; «barra colectora» describe una función de conexión o distribución.
También conviene separar potencia y supervisión. La corriente de servicio circula por las interconexiones de potencia, no normalmente por los cables que detectan las tensiones de las celdas.
Un artículo técnico de Sumitomo Electric de 2015 muestra esa separación: su módulo incorpora enlaces entre celdas y terminales de detección de tensión conectados al sistema de supervisión. Es un diseño concreto, pero ilustra por qué ambas funciones pueden compartir una zona física sin ser el mismo circuito.
Una vez identificada la pieza y su papel dentro de los sistemas de distribución eléctrica de la instalación, puedes determinar qué corriente necesita transportar.
Primero calcula la corriente de cada conexión
En una cadena serie, la corriente principal atraviesa sus enlaces. Añadir módulos en serie aumenta la tensión del conjunto, no suma automáticamente la corriente que circula por cada puente.
En paralelo, el análisis cambia: un colector puede recoger aportaciones sucesivas. Por eso, su corriente depende del tramo y de la posición de la salida.
Considera este ejemplo didáctico, no una arquitectura recomendada: tres ramas aportan 100 A cada una a un colector positivo cuya salida está en un extremo. Suponemos corriente continua y reparto igual únicamente para mostrar la suma.
| Elemento evaluado | Corriente bajo la hipótesis |
|---|---|
| Conexión individual de cada rama | 100 A |
| Tramo después de recoger dos ramas | 200 A |
| Tramo hacia la salida después de recoger tres ramas | 300 A |
El retorno necesita su propia evaluación según la disposición. Tampoco puedes trasladar estos valores a una batería real sin comprobar que su fabricante permite la configuración.
Los amperios describen corriente; los amperios-hora, capacidad de carga eléctrica; los kilovatios-hora, energía. Ninguno de los dos últimos determina por sí solo la sección del puente.
Carga, descarga y picos
Después del recorrido, define el perfil: máximos continuos de carga y descarga, transitorios, duración, repetición y recuperación. Un pico previsto de funcionamiento no es una corriente de defecto; tampoco corresponde sumar máximos incompatibles en el tiempo.
El perfil depende de la aplicación. En microrredes eléctricas, por ejemplo, la batería puede alternar carga y descarga según la generación disponible y la demanda.
Si partes de potencia y tensión, usa valores de operación coherentes con el punto evaluado y considera las pérdidas correspondientes. La tensión nominal no describe toda la envolvente.
Finalmente, revisa el reparto real. Victron explica cómo la resistencia de cables y conexiones influye en las corrientes de una bancada en paralelo. Esa referencia no garantiza equilibrado entre celdas: también importan el estado y las características de las baterías. En un sistema de almacenamiento de energía en baterías con varias ramas en paralelo, conviene planificar esta comprobación desde el diseño.
Cómo dimensionar barras colectoras para baterías sin sobrecargar los terminales
Con la corriente definida, ya puedes plantear una geometría. El orden importa: elegir primero una barra disponible y después intentar adaptarla al borne puede dejar sin resolver la interfaz.
La secuencia de diseño debe incluir:
- Definir la corriente y su perfil temporal.
- Obtener los requisitos del terminal y los límites térmicos del conjunto.
- Elegir material, geometría y método de unión compatibles.
- Estimar resistencia, caída de tensión y pérdidas.
- Evaluar temperatura, contactos y esfuerzos.
- Comprobar la protección frente al defecto y validar el diseño.
Esta secuencia comparte lógica con el cálculo de embarrado de baja tensión en cuadros eléctricos, aunque en una batería los terminales de las celdas y el calor del conjunto añaden restricciones propias.
Un cálculo inicial del cuerpo conductor
Para un tramo homogéneo de sección uniforme:
R = ρ · L / A
Donde ρ es la resistividad del material, L la longitud del tramo y A su sección. La resistividad debe corresponder a la temperatura de cálculo. Esta expresión representa el tramo definido, no automáticamente sus contactos ni los cambios locales de geometría.
Tomemos las siguientes hipótesis didácticas:
| Parámetro | Valor |
|---|---|
| Material | Cobre |
| Longitud uniforme | 100 mm |
| Sección | 20 × 3 mm = 60 mm² |
| Resistividad de referencia a 20 °C | 0,01724 Ω·mm²/m |
| Corriente continua | 200 A |
Con esos datos:
R = 0,01724 Ω·mm²/m × 0,1 m / 60 mm² ≈ 28,73 µΩ
La caída de tensión (U = I · R) resulta aproximadamente 5,75 mV y la potencia disipada (P = I² · R), 1,15 W. Son resultados del modelo, no una intensidad admisible validada para esa geometría. Si quieres ver de qué depende la intensidad admisible de pletinas de cobre, consulta nuestra guía específica.
Lo que el cálculo no demuestra
Esos 1,15 W no indican directamente la temperatura. Intervienen la disipación, el calor de las celdas, el aislamiento, el encapsulado y el entorno. Una conexión en aire libre no reproduce necesariamente el interior del módulo.
Además, el terminal, los agujeros, los estrechamientos y las zonas próximas a la unión pueden condicionar el comportamiento. No debes restar el área de un agujero a toda la longitud como si la barra tuviera esa sección reducida de extremo a extremo.
Por eso, una regla fija de amperios por milímetro cuadrado no sustituye la evaluación térmica, mecánica y eléctrica de la conexión. Los factores que intervienen en el calentamiento del embarrado, como la disipación, la ventilación o los contactos, explican por qué el mismo conductor puede comportarse de forma distinta en otro montaje.

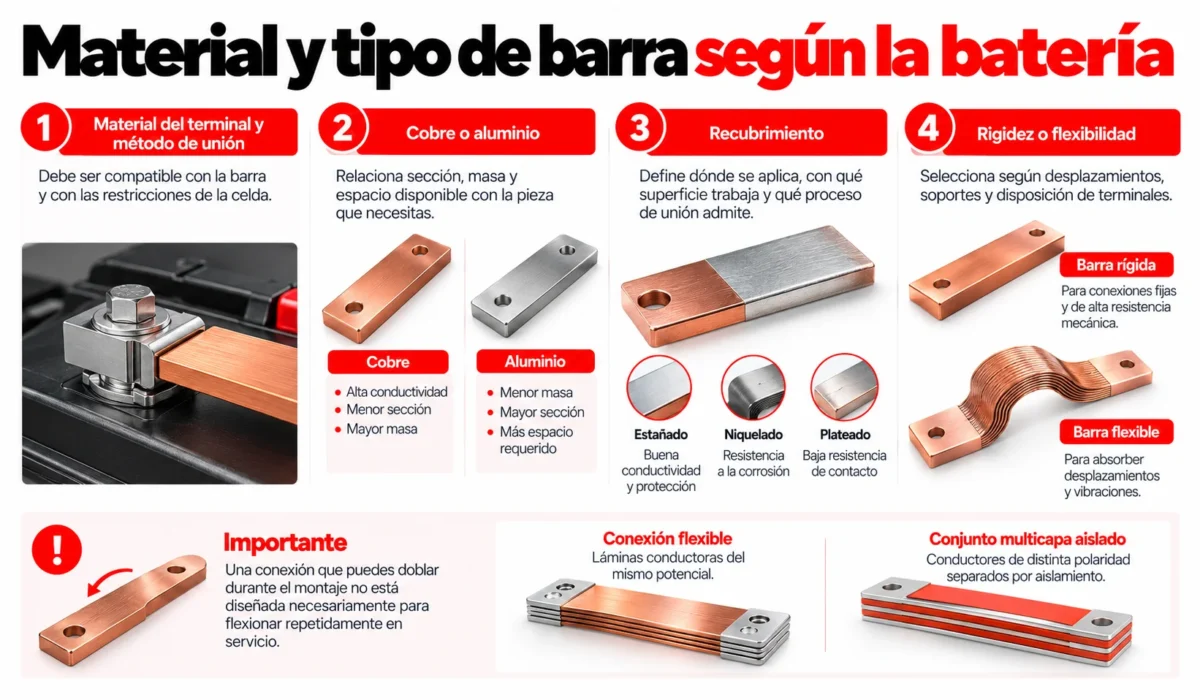

Material y tipo de barra colectora según la batería
La geometría inicial debe contrastarse ahora con el terminal. La elección no consiste únicamente en comparar conductividades: importa cómo se unen los materiales y qué cargas puede recibir la interfaz.
En una conexión concreta, revisa cuatro decisiones:
- Material del terminal y método de unión: deben ser compatibles con la barra y con las restricciones de la celda.
- Cobre o aluminio: relaciona sección, masa y espacio disponible con la pieza que necesitas.
- Recubrimiento: define dónde se aplica, con qué superficie trabaja y qué proceso de unión admite.
- Rigidez o flexibilidad: selecciona según desplazamientos, soportes y disposición de terminales.
Una conexión que puedes doblar durante el montaje no es necesariamente una conexión diseñada para flexionar repetidamente en servicio. El movimiento admisible necesita límites y una geometría que lo soporte.
También hay que distinguir dos construcciones diferentes. Una conexión flexible puede reunir láminas conductoras del mismo potencial. Un conjunto multicapa aislado puede incorporar conductores de distinta polaridad separados por aislamiento. La palabra «laminada» no demuestra por sí sola que una pieza sea flexible.
Estas decisiones afectan tanto a la conducción como al montaje. Una barra rígida que obliga al terminal a corregir una desalineación no se convierte en adecuada por tener suficiente sección. Primero debe encajar con la interfaz; después, demostrar que soporta el servicio previsto. Si el conjunto debe absorber movimiento en servicio, revisa los tipos y criterios de selección de una barra colectora flexible.
El punto débil puede estar en la unión
Volvamos al ejemplo. Hemos calculado el cuerpo uniforme, pero la corriente aún debe atravesar la interfaz con el terminal. Si no la evalúas, una parte del recorrido queda fuera del análisis.

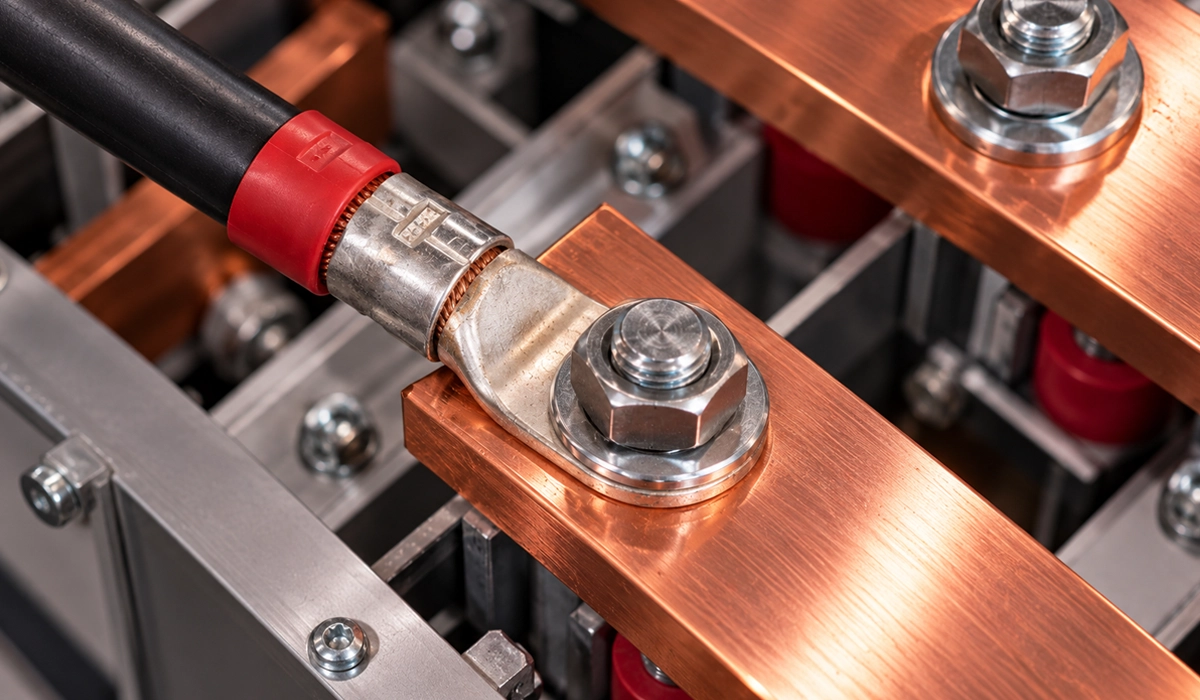

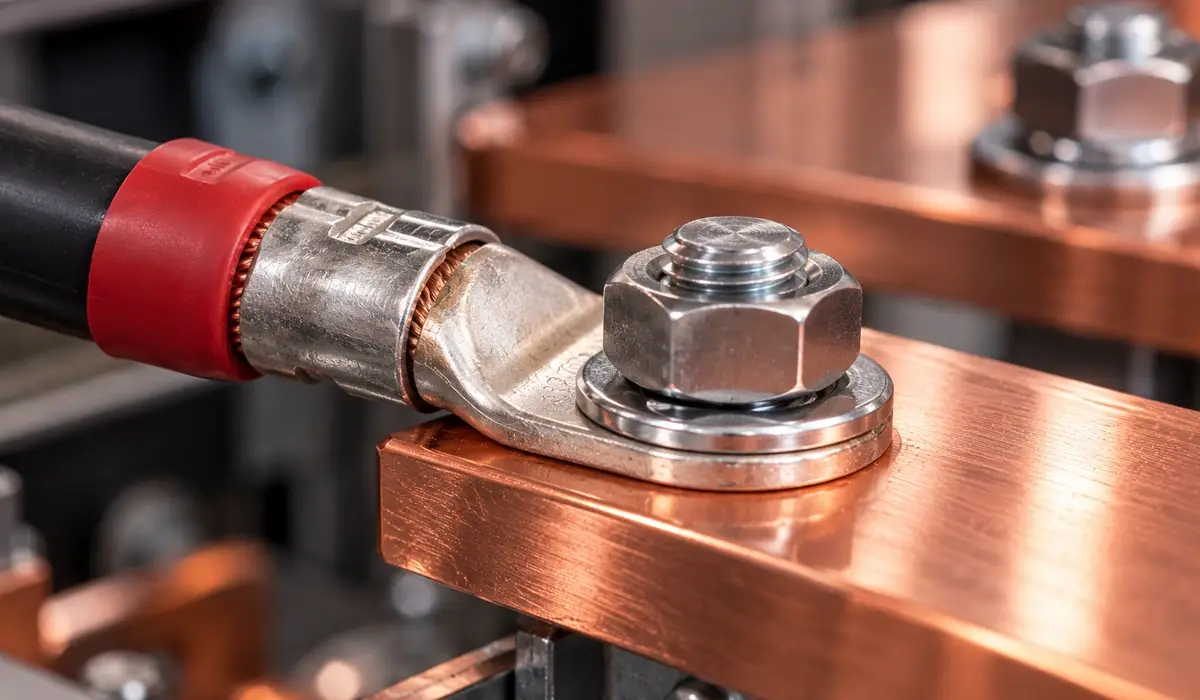

Terminales atornillados
Una unión atornillada necesita superficies, elementos de fijación y procedimiento de montaje definidos. El par de apriete debe proceder de la especificación correspondiente al terminal y al conjunto, no de una tabla genérica basada únicamente en el diámetro del tornillo.
El manual de una familia de baterías de Victron muestra, por ejemplo, valores de apriete distintos para terminales con la misma rosca en modelos diferentes. El dato confirma la necesidad de consultar el producto concreto; no permite extrapolar sus valores a otras baterías.
Si aparece calentamiento, apretar más no es un diagnóstico ni una corrección universal. Deben investigarse la interfaz, el montaje y las condiciones de funcionamiento.
Uniones soldadas
La soldadura requiere un proceso compatible con los materiales, el terminal y las restricciones térmicas y mecánicas de la celda. Su apariencia externa no demuestra por sí sola la calidad eléctrica y mecánica.
La validación debe corresponder al diseño y al proceso acordado. No existe una receta universal de energía, tiempo, presión o potencia válida para cualquier batería.

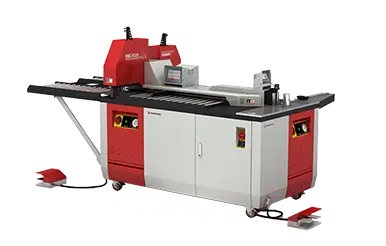

Máquina recomendada Máquina HBC-A120 Corta, punzona y dobla barras de cobre y aluminio con las dimensiones hasta 120 × 12 mm— operando en tres estaciones simultáneamente. 120 × 12 mm 3 unidades de potencia Corte · Perforación · Doblado
Cuánto puede aportar una resistencia localizada
Añadamos al ejemplo una contribución de contacto hipotética de 100 µΩ, independiente del tramo de cobre. A 200 A, la comparación es:
| Parte evaluada | Resistencia | Caída de tensión | Potencia disipada |
|---|---|---|---|
| Cuerpo uniforme de cobre | 28,73 µΩ | 5,75 mV | 1,15 W |
| Una contribución de contacto hipotética | 100 µΩ | 20 mV | 4 W |
| Total de ambas contribuciones | 128,73 µΩ | 25,75 mV | 5,15 W |
Los 100 µΩ no son un valor típico ni un límite de rechazo. El recorrido no incluye una segunda unión, el retorno ni el resto del circuito.
La enseñanza es concreta: comprobar solo el cuerpo deja sin evaluar los contactos. Aun así, no debes concluir que la unión siempre será la zona más caliente; también puede influir un estrechamiento, una zona peor refrigerada o el calor de otro componente.
Si una medición ya incluye contacto y conductor, no vuelvas a sumar esas mismas resistencias. La medición de la resistencia de contacto también es una práctica habitual del control de calidad en cuadros eléctricos, y su lógica es útil para registrar las uniones de una batería.
Movimiento, tolerancias y aislamiento: otros puntos de fallo
La conexión puede ser eléctricamente suficiente y seguir siendo inadecuada mecánicamente. Las distancias entre terminales presentan tolerancias; el conjunto experimenta dilataciones y, según la aplicación, vibraciones y movimientos permitidos por el diseño de la celda.
La barra no debe utilizarse para arrastrar un terminal hasta su posición. Si solo encaja al forzarla, conviene revisar dimensiones, referencias y acumulación de tolerancias. En la fabricación, una máquina CNC para barras colectoras ayuda a repetir con precisión longitudes y posiciones de agujeros, aunque no corrige una cota mal definida en el plano.
Sumitomo documentó una solución específica con agujeros oblongos para admitir desviaciones de fabricación. Su estudio explica también por qué agrandar indiscriminadamente los agujeros reduce material y puede perjudicar la conexión y la resistencia mecánica. Es un caso de diseño desarrollado para un módulo concreto, no una instrucción para modificar una batería existente.
Después del ajuste, revisa bordes, soportes e integridad del aislamiento. Una pequeña tensión entre dos celdas contiguas no representa necesariamente la tensión respecto a otras partes del conjunto o al chasis.
| Observación | Posibles causas que investigar | Evidencia útil |
|---|---|---|
| Calor cerca de un borne | Interfaz, geometría, montaje o calor externo | Resistencia y temperatura con carga conocida |
| Barra o unión agrietada | Movimiento, fatiga, conformado o unión | Inspección y análisis de cargas |
| Corrientes distintas entre ramas | Recorridos o diferencias entre baterías | Medidas por rama en condiciones comparables |
| Aislamiento dañado | Bordes, interferencias, movimiento o fabricación | Inspección y ensayos del sistema |
| Montaje forzado | Tolerancias o referencias incorrectas | Comparación dimensional del conjunto |
La tabla orienta la investigación, no establece un diagnóstico automático. Las distancias, soportes y ensayos deben seleccionarse para el sistema; no existe un valor universal en milímetros que resuelva todas las baterías. Si quieres repasar los criterios que intervienen, consulta nuestra guía sobre distancias de aislamiento y líneas de fuga.

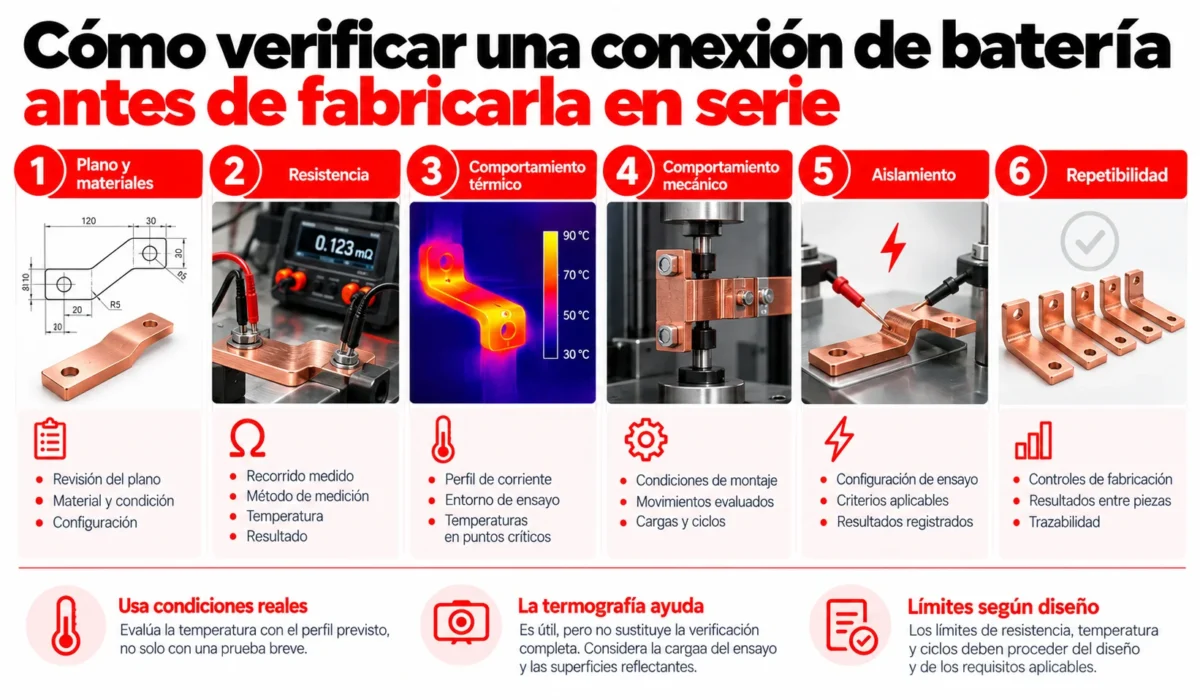

Cómo verificar una conexión de batería antes de fabricarla en serie
Llegados a este punto, el diseño necesita evidencias. La pregunta ya no es si la pieza parece suficiente, sino si cumple los límites establecidos bajo condiciones representativas.
La temperatura debe evaluarse con el perfil previsto, no solo durante una prueba breve a una corriente cómoda. Del mismo modo, una medición de resistencia necesita un recorrido definido y condiciones conocidas.
La termografía puede ayudar, pero no constituye por sí sola una aceptación completa: la carga del ensayo y las superficies metálicas reflectantes afectan a su interpretación. Para uniones soldadas, hace falta la validación del proceso acordada; para uniones atornilladas, deben registrarse las condiciones de montaje.
Los límites de resistencia, temperatura y ciclos deben proceder del diseño y de los requisitos aplicables, no de cifras genéricas.
La verificación también debe cubrir el defecto. Una batería puede entregar corrientes de cortocircuito muy superiores a las de servicio, y la barra, sus uniones y sus soportes deben resistir ese evento hasta que actúe la protección prevista. La corriente de defecto y la selección del dispositivo de protección deben proceder de los datos del fabricante de las celdas o del sistema, no de una estimación genérica. Las fuerzas que aparecen entre conductores durante ese intervalo se analizan como esfuerzos electrodinámicos y merecen una comprobación específica cuando hay conductores próximos de polaridad opuesta.
Qué debe quedar definido en el plano de fabricación
La validación tiene que trasladarse a documentación que producción pueda reproducir. Un plano limitado al contorno exterior deja decisiones críticas abiertas.
Como mínimo, define:
- Material, condición y sección.
- Geometría, radios y referencias dimensionales.
- Posición y forma de los agujeros.
- Superficies de contacto y zonas que no deben dañarse.
- Recubrimiento y aislamiento cuando procedan.
- Controles, identificación y trazabilidad exigidos.
Las tolerancias deben responder a los terminales y al montaje previsto. Exigir una cota sin relacionarla con su función puede aumentar la inspección sin resolver la interfaz; dejarla indefinida puede trasladar el problema al ensamblaje.
Los radios de doblado dependen del material, de su condición y de su espesor, y deben ser compatibles con la máquina dobladora de barras colectoras prevista. Un radio demasiado cerrado puede agrietar la zona de pliegue.
Si el aislamiento se resuelve con una funda, especifica en el plano el tubo termorretráctil para embarrados y las zonas que deben quedar libres para el contacto.
Descarga gratuita
Todas las máquinas, especificaciones y configuraciones, en un solo PDF.
Conclusión
Unas barras colectoras para baterías bien diseñadas no se definen solo por su sección. La corriente de cada tramo, la interfaz con el terminal, las tolerancias, el movimiento y la protección frente al defecto condicionan la pieza tanto como el material. Cuando esas decisiones están validadas y recogidas en el plano, la fabricación en serie puede reproducir la conexión sin trasladar problemas al montaje.
