Elegir un centro de transformación prefabricado no debería hacerse solo comparando precios. Sobre el papel, dos ofertas pueden parecer idénticas. Ambas indican, por ejemplo, la misma potencia del transformador. Ambas hablan de media tensión, baja tensión y una envolvente prefabricada. Incluso pueden utilizar fotografías muy parecidas. Pero, cuando se revisa la letra pequeña, aparecen diferencias importantes. Una oferta puede incluir el cuadro de baja tensión completamente equipado. Otra puede referirse únicamente a la envolvente. Una puede contemplar el transporte, la descarga y la puesta en servicio. Otra puede dejar esos trabajos fuera. Esa letra pequeña es, de hecho, donde empieza una buena decisión. Y esa decisión forma parte de algo más amplio: los sistemas de distribución eléctrica.
¿Prefieres escuchar? Puedes reproducir el audio que aparece a continuación y seguir el resto de este artículo cómodamente.

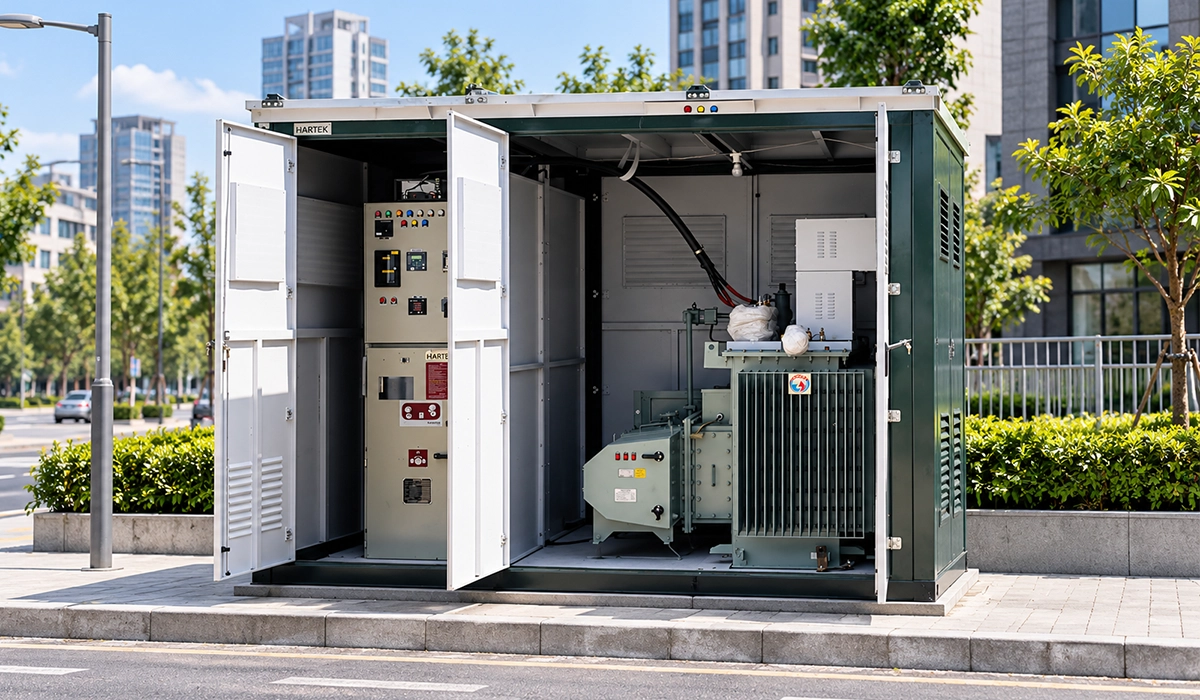

Qué es un centro de transformación prefabricado y cuándo se necesita
Un centro de transformación es una instalación que recibe energía en media tensión y la transforma en baja tensión para distribuirla hacia viviendas, comercios, alumbrado público o instalaciones industriales. En España, las redes de media tensión suelen trabajar en valores comprendidos entre 11 y 30 kV, mientras que la baja tensión de utilización puede ser de 400/230 V, según la red y el suministro.
Por tanto, no estamos hablando únicamente de un transformador aislado.
El conjunto suele incluir aparamenta de media tensión, uno o varios transformadores, un cuadro de baja tensión, interconexiones, puesta a tierra y distintos elementos auxiliares. La configuración exacta cambia según las condiciones de la red, la potencia prevista, el número de salidas y las exigencias del proyecto.
Un centro de transformación prefabricado se caracteriza porque su envolvente —y, en muchos casos, buena parte del conjunto integrado— se fabrica previamente en planta. Después se transporta hasta la obra y se instala en el emplazamiento previsto.
Esto puede reducir los trabajos de construcción y facilitar una instalación más rápida. Sin embargo, «prefabricado» no significa necesariamente «completamente equipado».
¿Cuándo hace falta?
La necesidad de instalar un centro de transformación depende de las condiciones del suministro, la demanda eléctrica, la tensión disponible y el punto de conexión definido para el proyecto. No existe un umbral universal de potencia que permita decidir todos los casos de antemano.
Una industria con cargas elevadas, una urbanización, un centro logístico o una instalación de generación pueden necesitar una solución distinta. Además, la continuidad de servicio, la posibilidad de crecimiento futuro y los requisitos de la empresa distribuidora también influyen.
La pregunta correcta no es solo «¿qué potencia necesito?», sino:
¿Qué configuración permite recibir, transformar y distribuir la energía de forma segura, mantenible y compatible con el punto de conexión?
Antes de seguir, conviene tener claro qué son y qué función cumplen las celdas de media tensión, uno de los elementos clave de cualquier centro de transformación.
Qué lleva dentro: los equipos que debes identificar
Antes de comparar precios, conviene descomponer el centro en sus partes principales.
La siguiente tabla sirve como primera lista de comprobación:
| Elemento | Función principal | Qué comprobar en la oferta |
|---|---|---|
| Envolvente prefabricada | Protege y delimita los equipos eléctricos | Material, configuración, accesos, ventilación, resistencia, transporte y alcance del suministro |
| Aparamenta de media tensión | Permite maniobrar, seccionar y proteger la red de media tensión | Celdas de línea, protección, medida cuando corresponda, tensión asignada y funciones incluidas |
| Transformador | Reduce la tensión de media a baja tensión | Potencia, relación de transformación, tecnología, pérdidas, refrigeración y condiciones de servicio |
| Cuadro de baja tensión | Recibe la energía transformada y la distribuye a las salidas | Corriente nominal, número de salidas, protecciones, embarrado, medida y automatización |
| Interconexiones | Unen eléctricamente las distintas partes del centro | Cables, barras, canalizaciones, terminales, longitudes y compatibilidad con las interfaces |
| Puesta a tierra y auxiliares | Contribuyen a la seguridad y al funcionamiento de la instalación | Circuitos de tierra, alumbrado, servicios auxiliares, control, telemando y documentación |
En algunas configuraciones, la envolvente puede ser de hormigón armado. En otras, puede emplearse una solución metálica. También pueden variar la disposición interior, el número de transformadores y la cantidad de salidas del cuadro de baja tensión.
Por ejemplo, una ficha de centros prefabricados de Ormazabal contempla configuraciones con uno o dos transformadores y cuadros de baja tensión con hasta ocho salidas por cuadro en determinados modelos. Ese dato pertenece a una familia de producto concreta; no debe interpretarse como una medida aplicable a todos los centros del mercado.
La diferencia entre recibir un edificio vacío y recibir un conjunto equipado es enorme.
En el primer caso, aún pueden quedar por resolver la selección de las celdas, el transformador, el cuadro, las conexiones, la puesta a tierra y las pruebas. En el segundo, el fabricante puede entregar una solución integrada, aunque todavía habrá que confirmar qué trabajos de obra, transporte, conexión y puesta en servicio están incluidos.
Precisamente, verificar que cada uno de estos equipos cumple con los requisitos previstos exige un control de calidad en cuadros eléctricos riguroso, tanto en fábrica como en obra.

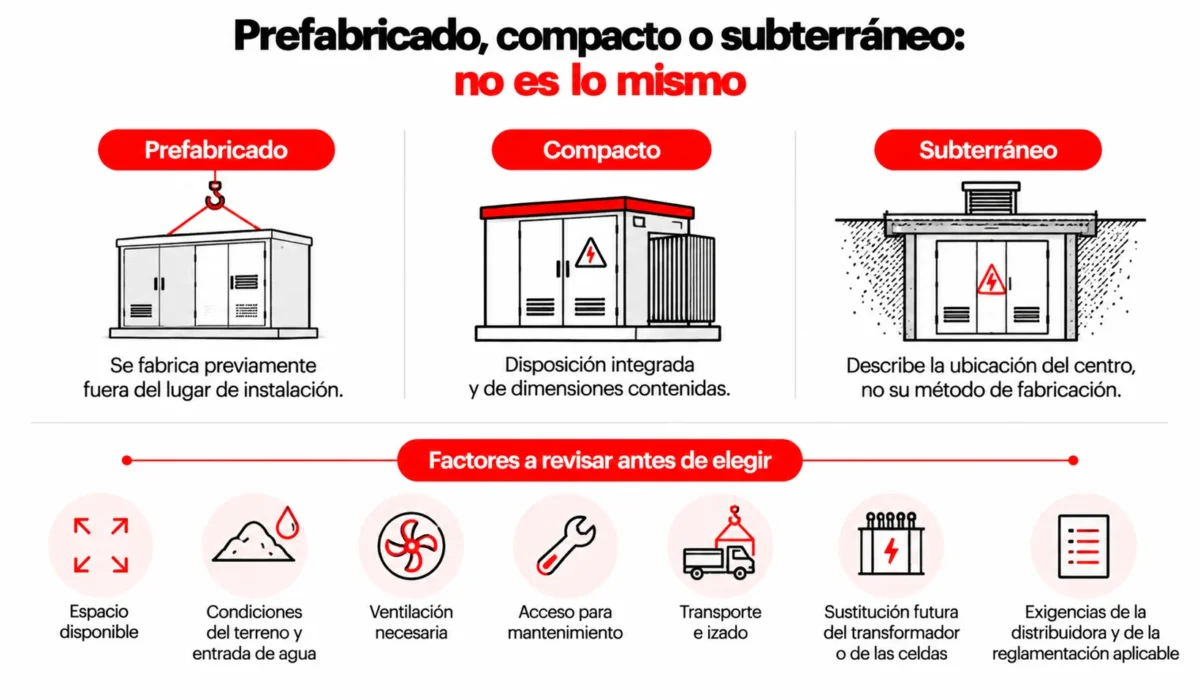

Prefabricado, compacto o subterráneo: no es lo mismo
Estas palabras suelen aparecer juntas en catálogos y presupuestos. Sin embargo, describen aspectos diferentes.
Prefabricado hace referencia, principalmente, a que la envolvente o parte del conjunto se fabrica previamente fuera del lugar de instalación.
Compacto suele aludir a una disposición integrada y de dimensiones contenidas. Puede incluir la aparamenta, el transformador y el cuadro en una solución coordinada.
Subterráneo describe la ubicación del centro, no su método de fabricación. Por eso un centro puede ser prefabricado y subterráneo al mismo tiempo.
También existen soluciones de superficie o semienterradas. Los fabricantes pueden ofrecer envolventes de hormigón armado, estructuras metálicas u otras configuraciones, dependiendo de la aplicación y de las exigencias del proyecto.
La elección no debería hacerse por una etiqueta comercial.
Hay que revisar:
- El espacio disponible en la parcela.
- Las condiciones del terreno y la posible entrada de agua.
- La ventilación necesaria.
- El acceso para mantenimiento.
- Las rutas de transporte e izado.
- La sustitución futura del transformador o de las celdas.
- Las exigencias de la distribuidora y de la reglamentación aplicable.
Un centro subterráneo puede resolver una limitación visual o de espacio en superficie. Pero también puede exigir un estudio más cuidadoso del drenaje, la ventilación, el acceso y el mantenimiento.
Todas estas condiciones —drenaje, ventilación, acceso y mantenimiento— influyen directamente en la vida útil de un cuadro eléctrico instalado en el centro.

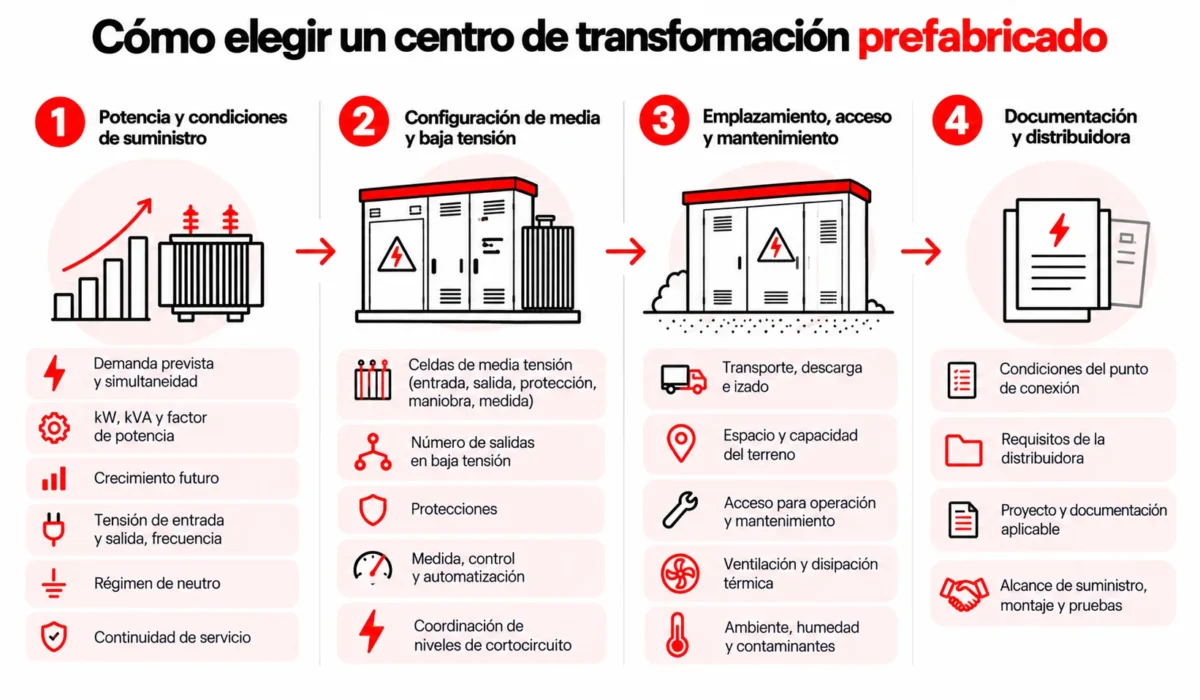

Cómo elegir un centro de transformación prefabricado
La selección comienza mucho antes de pedir una oferta.
Cuanto más completa sea la información inicial, más fácil será comparar propuestas realmente equivalentes.
Potencia y condiciones de suministro
Para empezar, conviene recopilar la demanda prevista, sin elegir el transformador únicamente sumando las potencias de placa de todos los receptores. También hay que estudiar la simultaneidad, los ciclos de funcionamiento, las cargas permanentes, los arranques de motores y el crecimiento esperado.
Además, es fundamental diferenciar entre kW y kVA: los primeros representan la potencia activa, mientras que los segundos expresan la potencia aparente y se relacionan con la corriente que soportarán el transformador, el cuadro y las conexiones. El factor de potencia puede modificar esta relación.
Por último, un margen demasiado pequeño puede limitar futuras ampliaciones, mientras que uno excesivo puede aumentar el coste y alejar el transformador de su punto de funcionamiento más conveniente.
Además, deben definirse:
- Tensión de entrada y tensión de salida.
- Frecuencia.
- Régimen de neutro.
- Continuidad de servicio requerida.
- Necesidad de uno o varios transformadores.
- Posible generación distribuida o autoconsumo.
- Condiciones ambientales y altitud.
- Demanda futura prevista.
Configuración de media y baja tensión
Cabe mencionar de nuevo que la aparamenta de media tensión no es un simple accesorio.
Sus celdas pueden cumplir funciones de entrada, salida, protección, maniobra, seccionamiento y medida. La configuración dependerá del esquema de red, del punto de conexión y de las exigencias de la distribuidora.
En el lado de baja tensión, hay que definir el número de salidas, la corriente nominal, las protecciones y la posibilidad de incorporar medida, control o automatización.
También deben coordinarse los niveles de cortocircuito.
La corriente nominal indica cuánto puede transportar un equipo en condiciones normales. La capacidad frente a cortocircuitos añade exigencias térmicas y mecánicas durante un defecto. Ambas comprobaciones son necesarias.
Máquina recomendada
Máquina HBC-A120
Corta, punzona y dobla barras de cobre y aluminio con las dimensiones hasta 120 × 12 mm— operando en tres estaciones simultáneamente.
120 × 12 mm
3 unidades de potencia
Corte · Perforación · Doblado
Emplazamiento, acceso y mantenimiento
Un centro que cabe en un plano puede ser difícil de instalar en la realidad.
Antes de cerrar la especificación, conviene comprobar el recorrido del transporte, el espacio de descarga, la capacidad del terreno y la posibilidad de utilizar una grúa o un equipo de izado.
El acceso no termina el día de la instalación.
El personal deberá poder abrir puertas, maniobrar celdas, inspeccionar conexiones y retirar equipos pesados si fuera necesario. También deben revisarse la ventilación, la disipación térmica, el ambiente, la humedad y la exposición a contaminantes.
Un buen diseño deja espacio para trabajar. No solo para colocar los equipos.
Documentación y distribuidora
Las condiciones del punto de conexión deben formar parte de la revisión inicial.
Las búsquedas relacionadas con un «proyecto tipo Iberdrola» o «proyecto tipo Endesa» reflejan una necesidad habitual: saber qué documentación y configuración acepta la distribuidora. Sin embargo, un proyecto tipo no debe copiarse como si fuera una solución universal.
La documentación aplicable puede cambiar según la red, la zona, el nivel de tensión, la compañía distribuidora y la fecha de la edición.
Antes de solicitar ofertas, reúne como mínimo:
- Potencia prevista y perfil de carga.
- Tensión de conexión y punto de entrega.
- Número de transformadores y salidas requeridas.
- Plano o información del emplazamiento.
- Restricciones de acceso, transporte e izado.
- Requisitos de protección, medida y telemando.
- Condiciones particulares de la distribuidora.
- Alcance esperado de suministro, montaje y pruebas.
Cuánto espacio necesita y cómo comprobar sus dimensiones
¿Cuánto mide un centro de transformación?
La respuesta honesta es: depende.
No existe una medida única para todos los centros de transformación prefabricados. Las dimensiones exteriores dependen de la potencia, el número de transformadores, la configuración de las celdas, el cuadro de baja tensión, la ventilación y la disposición elegida.
Tampoco basta con mirar el largo, el ancho y la altura de la envolvente.
Hay que añadir el espacio operativo necesario delante de las celdas y del cuadro. También debe comprobarse la apertura de puertas, la extracción de equipos, la entrada de cables, la ventilación y las rutas de mantenimiento.
Ese espacio también debe permitir decidir, caso por caso, si conviene usar barra colectora vs cable en cada tramo de la instalación.
Descarga gratuita
Todas las máquinas, especificaciones y configuraciones, en un solo PDF.
Cómo se conecta el transformador con el cuadro de baja tensión
Entre el transformador y el cuadro de baja tensión puede utilizarse más de una solución.
Explicamos. Dependiendo del diseño, la conexión puede realizarse mediante cables, barras o canalizaciones prefabricadas. La elección está condicionada por la corriente, la distancia, la disposición física, la disipación térmica, el acceso y las interfaces de los equipos.
En un centro compacto, los elementos pueden estar muy próximos. Aun así, eso no significa que todas las conexiones deban ejecutarse con barras rígidas.
Un cable puede ofrecer ventajas de flexibilidad y adaptación. Una solución de barras puede facilitar ciertos recorridos de alta corriente y reducir algunos cambios de dirección. Una canalización prefabricada puede incorporar su propia envolvente, juntas y soportes.
La conexión debe ser compatible con:
- Los bornes o terminales del transformador.
- La entrada del cuadro de baja tensión.
- La corriente de servicio.
- Los esfuerzos de cortocircuito.
- El movimiento relativo entre equipos.
- La disipación del calor.
- Las distancias de aislamiento.
- El mantenimiento y el acceso.
Toda esta coordinación depende, en última instancia, de una correcta configuración de embarrado dentro del cuadro de baja tensión.
Qué función cumplen las barras colectoras
Las barras colectoras permiten distribuir la corriente dentro del cuadro de baja tensión y, cuando el diseño lo contempla, también pueden formar parte de determinadas interconexiones.
Normalmente se fabrican a partir de barras de cobre o aluminio. Su geometría no se elige únicamente por comodidad de montaje. La sección, la longitud, los puntos de unión, los soportes y las distancias entre conductores influyen en el comportamiento del conjunto.
Hay cuatro grupos de requisitos que conviene revisar.
1. Corriente y calentamiento
La barra debe transportar la corriente prevista sin superar los límites térmicos de la envolvente y del conjunto, teniendo en cuenta la ventilación, la disposición de las fases, la temperatura ambiente, el agrupamiento y la superficie de contacto.
2. Cortocircuito y soporte mecánico
Durante un cortocircuito pueden aparecer esfuerzos electrodinámicos importantes, por lo que, además de la sección del cobre, deben revisarse los soportes, las distancias, la fijación y la resistencia mecánica de toda la disposición.
3. Uniones y contacto eléctrico
Los agujeros, las superficies de contacto, la alineación y el apriete deben corresponderse con el diseño, ya que una barra perfectamente cortada puede fallar si la unión no está bien resuelta.
4. Aislamiento y acceso
La separación entre fases, las distancias a masa, las pantallas, los revestimientos y el acceso a las conexiones también deben verificarse. Por eso, no conviene dimensionar una barra aplicando una regla universal de amperios por milímetro cuadrado: la corriente es solo un dato de partida. Además, una barra de cobre individual no equivale a una canalización prefabricada completa, que puede incluir envolvente, juntas, soportes, aisladores y accesorios específicos.
Todos estos factores —sección, aislamiento, soportes y accesorios— determinan también el precio de la pletina de cobre utilizada en el cuadro.
Precio de un centro de transformación prefabricado: qué incluye el presupuesto
El coste depende de la configuración y del alcance real del suministro. Una envolvente con equipos básicos no se compara directamente con un centro integrado, transportado, montado, probado y conectado.
Entre los factores que más influyen se encuentran:
- Potencia y tecnología del transformador.
- Número y tipo de celdas de media tensión.
- Protecciones y medida.
- Cuadro de baja tensión.
- Tipo de envolvente.
- Interconexiones entre equipos.
- Automatización, telemando y comunicaciones.
- Condiciones del terreno.
- Transporte y descarga.
- Obra civil.
- Montaje, pruebas y puesta en servicio.
Conviene recordar, además, que un dimensionamiento o una elección incorrecta puede derivar en paradas no planificadas; de ahí la importancia de conocer el coste de una parada de producción al evaluar distintas ofertas.
Del diseño a la fabricación de las barras de cobre
Cuando el diseño del cuadro está definido, llega el momento de convertir el plano en piezas fabricables.
La barra de cobre debe prepararse según su material, sección, longitud, centros de agujeros, radios de plegado y tolerancias. Después pueden intervenir operaciones de corte, punzonado y doblado.
El proceso no termina al conseguir una forma parecida a la del plano.
También hay que revisar la posición de los agujeros, la alineación, las superficies de contacto, los radios y la ausencia de rebabas que puedan afectar al montaje o al aislamiento.
En un taller de cuadros eléctricos, la repetibilidad cuenta tanto como la velocidad. Una pieza mal posicionada puede provocar ajustes manuales, retrasos y problemas durante el montaje final.
Esa repetibilidad empieza por definir correctamente la sección de una pletina de cobre desde la fase de diseño.
La decisión correcta empieza por el alcance
Un centro de transformación prefabricado no es una caja estándar que se elige mirando únicamente su potencia. Es un conjunto coordinado. La envolvente debe adaptarse al emplazamiento. La aparamenta debe responder a la red. El transformador debe encajar con la demanda. El cuadro debe ofrecer las salidas necesarias. Y las conexiones deben unir todos esos elementos sin crear problemas térmicos, mecánicos o de mantenimiento. Después, el presupuesto debe dejar claro qué está incluido y qué queda fuera. Cuando el proyecto llega al cuadro de baja tensión, esa precisión también afecta a la fabricación de las barras de cobre. El plano, las dimensiones, los agujeros y los dobleces deben convertirse en piezas repetibles, verificables y compatibles con el montaje final. Por eso, la mejor oferta no es necesariamente la más barata.
Es la que permite saber, desde el principio, qué se va a instalar, cómo se va a conectar y qué trabajo queda todavía por hacer.
