La sujeción y aislamiento de embarrados es la parte del diseño que casi nadie especifica con cuidado, y la que decide si un cálculo correcto sigue siendo válido en servicio. Un fabricante calcula bien la sección de cobre, verifica el comportamiento térmico, documenta el cálculo y presenta el diseño. Y le rechazan el conjunto en inspección porque los apoyos están demasiado separados y la barra flecta bajo el esfuerzo de cortocircuito que él mismo había calculado.
El cobre estaba bien. Lo que sujetaba el cobre, no.
Ahí está el argumento. Los aisladores, las abrazaderas y el aislamiento aplicado no son accesorios que se eligen al final por precio. Son componentes estructurales y eléctricos, y elegirlos mal invalida un dimensionado correcto. La geometría que se dibujó sigue existiendo a los seis meses solo si las piezas que la mantienen se eligieron con el mismo criterio que el cobre.
Aquí van los materiales, las geometrías de sujeción, el aislamiento aplicado y el código de colores.
Si prefieres escuchar en lugar de leer, puedes escuchar el resto de este artículo a través del archivo de audio que encontrarás a continuación.

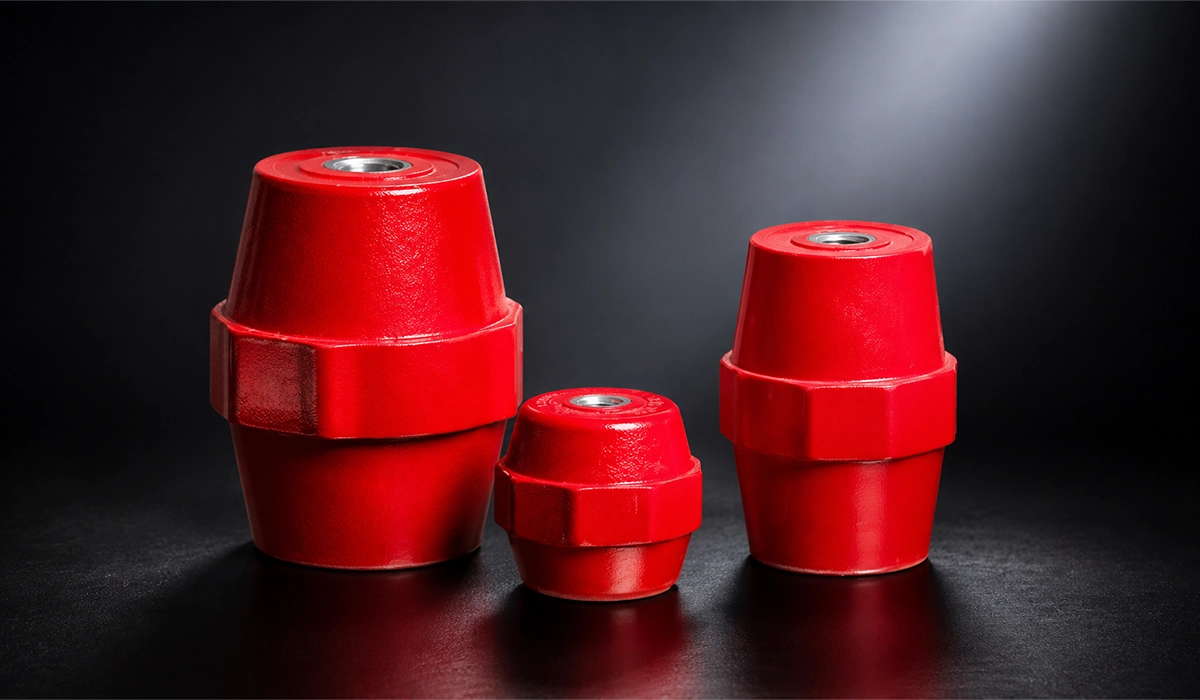

De qué están hechos los aisladores soporte
Un conjunto de 1.000 A monta soportes de poliéster económicos. La envolvente está en una sala donde la temperatura ambiente llega con frecuencia a 55 °C. A los seis meses, los soportes presentan microfisuras superficiales.
Lo que importa no es el aspecto. Un aislador degradado reduce la línea de fuga efectiva entre fases y a masa. Cuando esa distancia cae por debajo del valor exigido, el conjunto deja de ser conforme, aunque el cobre siga perfecto.
En la sujeción y aislamiento de embarrados, la solución es ajustar el material a tres cosas: la temperatura de servicio, la tensión y el ambiente de la envolvente. Los criterios de catálogo que sirven para eso son la clase térmica, el grupo de material y la rigidez dieléctrica.
Cuatro familias cubren casi todo el mercado.
El aislador de resina epoxi ofrece la mejor estabilidad dimensional en caliente y el grupo de material más favorable. Es el habitual en embarrados principales y en cualquier sitio donde la temperatura interior sea alta.
El soporte de poliamida 66 es más económico y válido hasta tensiones medias, pero su límite de temperatura continua es claramente inferior. Ahí nacen las microfisuras del ejemplo.
El poliéster reforzado con fibra de vidrio aporta resistencia mecánica alta. Es la elección cuando hay impacto o vibración, más que cuando hay calor.
El policarbonato aparece en barreras y pantallas, no en soportes que trabajan a carga.
Los valores de la tabla son orientativos y varían mucho dentro de una misma familia. El dato que manda es la ficha del grado concreto, y conviene pedirla antes de comprar.
| Material | Rigidez dieléctrica | Grupo de material | Temp. continua máx. | Aplicación habitual |
|---|---|---|---|---|
| Resina epoxi | Alta | Favorable | Alta | Embarrado principal |
| Poliamida 66 | Media | Intermedio | Media | Cuadros de distribución |
| Poliéster con fibra de vidrio | Media-alta | Intermedio | Media-alta | Vibración e impacto |
| Policarbonato | Media | Intermedio | Media-baja | Barreras y pantallas |
Valores orientativos. El dato aplicable es el de la ficha técnica del grado concreto.
Si encontraste útil este artículo, también puedes leer nuestro artículo sobre Sistemas de Distribución Eléctrica.
El grupo de material y por qué aparece en el catálogo
El grupo de material clasifica la resistencia del aislante a formar caminos conductores sobre su propia superficie, cuando se combinan humedad y suciedad.
Para leer un catálogo basta con entender la consecuencia: un grupo mejor permite una línea de fuga más corta a igual tensión. Y una línea de fuga más corta significa un soporte más compacto, lo que en una envolvente ajustada decide si el embarrado cabe.
No doy aquí ningún valor de distancia. Las líneas de fuga y los umbrales de cada grupo tienen su propio artículo. Duplicar esas tablas en dos páginas solo consigue que ninguna de las dos sea fiable.
Clase térmica: hasta dónde aguanta el aislador
La clase térmica declara la temperatura que el aislante soporta de forma continua sin degradarse. Un soporte de clase H admite más que uno de clase térmica F, y esa diferencia se paga.
La regla es simple: la clase debe ser igual o superior a la temperatura máxima esperada en la superficie del conductor, ambiente incluido.
Y aquí hay algo que invierte la intuición. En UNE-EN IEC 61439-1 la temperatura admisible del embarrado no es un número suelto: depende, entre otras cosas, del límite del material aislante en contacto con el conductor. El soporte no solo aguanta la temperatura de la barra. En buena medida, la fija.
El margen se agota antes de lo que parece. Carga plena, envolvente cerrada y sala caliente se suman: la clase de aislamiento que sobraba en el plano se queda justa en agosto.
¿Te ha gustado esta guía? Consulta nuestro artículo detallado sobre falla de busbar para obtener más información.
Abrazaderas y soportes: qué sujeta de verdad
Un cuadro con pletina montada plana usa abrazaderas que retienen por fricción. A dos metros hay un arrancador. Durante meses, la vibración desplaza las barras lateralmente sin que nadie lo note.
El resultado es que la distancia entre fases cae por debajo del mínimo de diseño. La coordinación de aislamiento queda comprometida, y arreglarlo exige corrección física y nueva verificación.
La solución tiene dos partes: elegir la geometría según la orientación de la barra, y especificar retención positiva en lugar de agarre por fricción donde haya vibración.
Las geometrías habituales son cuatro.
La abrazadera de silla es un perfil abierto que retiene por debajo y por los lados. Es la brida de sujeción más común en cuadros de distribución y admite bien la pletina plana.
El soporte multibarra o de canal es un bloque moldeado con ranuras que fija la distancia entre centros. Su ventaja real: la separación entre fases deja de depender del montador, la define la pieza.
El tope de extremo impide el desplazamiento longitudinal al final del recorrido.
El soporte deslizante permite movimiento longitudinal controlado mientras retiene la posición lateral.
Pletina plana y pletina de canto no admiten la misma pieza. Eso se mira en el catálogo antes de pedir, no en el banco.
El punto que da valor a toda la sección: la diferencia entre retención por fricción y retención positiva no se nota el día del montaje. Se nota a los seis meses.
Queda una cosa, y es de fabricación. En la sujeción y aislamiento de embarrados, el patrón de taladros debe corresponder a la distancia entre centros del soporte. Esa correspondencia la determina la precisión de punzonado, terreno de las máquinas de PAYAPRESS. El herraje se compra; el agujero se hace en casa.
| Tipo | Orientación admitida | Retención lateral | Control longitudinal | Uso típico |
|---|---|---|---|---|
| Abrazadera de silla | Plana, y de canto según modelo | Fricción o positiva | No | Cuadros de distribución |
| Soporte multibarra | Según ranurado | Positiva | No | Embarrado principal |
| Tope de extremo | Ambas | — | Sí, bloqueo | Final de recorrido |
| Soporte deslizante | Ambas | Positiva | Sí, guiado | Recorridos largos |
Dilatación térmica: por qué existen los soportes deslizantes
El cobre se dilata al calentarse, y se cuenta poco porque parece un detalle.
Su coeficiente de dilatación lineal es del orden de 17 × 10⁻⁶ por kelvin (valor orientativo). Aplicado a un tramo de embarrado de cuatro metros que pasa de temperatura ambiente a temperatura de servicio, con un incremento de 50 K, el crecimiento ronda los 3,4 mm. Milímetros, no micras.
Si todos los apoyos son fijos, ese crecimiento no desaparece: se convierte en tensión sobre los aisladores y las uniones. Y es cíclica, porque la barra crece y se encoge con cada ciclo de carga.
De ahí que en recorridos largos se combinen apoyos fijos y apoyos deslizantes. Unos definen la posición; otros dejan que la barra crezca sin empujar contra nada.
Para seguir aprendiendo sobre sección de una pletina de cobre, consulta nuestro artículo relacionado aquí.
Aislamiento aplicado: termorretráctil, cintas y barreras
Un cuadro con envolvente IP54 y embarrado desnudo pasa las comprobaciones de distancias sobre plano. En servicio, el polvo que se deposita sobre las barras reduce la línea de fuga efectiva por debajo del valor de diseño.
El plano era correcto. Lo que falla es la hipótesis: el embarrado desnudo en ambiente contaminado o húmedo degrada su aislamiento en aire con el tiempo, y el aire no se puede limpiar.
Un aislamiento aplicado mantiene el comportamiento dieléctrico con independencia del estado de la superficie. Hay tres métodos y son complementarios, no alternativos: un sistema completo de sujeción y aislamiento de embarrados suele usar los tres.
Tubo termorretráctil. Se aplica sobre la barra con aire caliente y se contrae hasta ajustar. Está disponible en los colores de fase, lo que resuelve identificación y aislamiento en una sola operación. Y aquí va el punto que casi nadie escribe: donde falla es en el solape, en las uniones y en el paso por los apoyos. Ese solape debe ir en el procedimiento de montaje, con una cifra, no al criterio de quien sujeta la pistola.
Cintas. La cinta autovulcanizante se usa en uniones, codos y puntos de conexión donde el tubo no entra bien. Conviene decirlo sin rodeos: es aislamiento suplementario, nunca principal. La cinta aislante corriente, todavía menos.
Barreras de fase. Paneles moldeados que se instalan entre fases dentro de la cámara de embarrado. Aportan separación con independencia de la distancia en aire, y contribuyen a la forma de separación declarada del conjunto. Una barrera de fases no sustituye a la distancia de diseño: se suma a ella.
| Método | Rigidez dieléctrica | Rango de temperatura | ¿Colores de fase? | Uso principal |
|---|---|---|---|---|
| Tubo termorretráctil | Alta | Amplio | Sí | Aislamiento principal de barra |
| Cinta autovulcanizante | Media | Medio | Limitado | Uniones y codos |
| Barrera de fases | Alta | Según material | No | Separación entre fases |
Valores orientativos; verificar en la ficha del producto.
El código de colores de las fases
Una corrección que merece la pena, porque la documentación de taller la arrastra mal.
La referencia habitual es la IEC 60446. Está retirada: se fundió en 2010 en la IEC 60445, que en España se adopta como UNE-EN 60445. Y esa norma aplica expresamente a embarrados, no solo a cables.
Fija sin ambigüedad dos colores: azul para el neutro y amarillo-verde para el conductor de protección.
Lo que no hace es asignar un color a cada fase por orden. El trío marrón, negro y gris viene de la armonización de colores de cables y del uso, no de una regla que diga que L1 debe ser marrón. En España el marco de instalación es la ITC-BT-19 del R.EBT.
Conviene usar marrón, negro y gris, que es el convenio de facto, pero dejándolo documentado en el esquema. El convenio norteamericano no aplica bajo marco IEC.
Este tema es solo el comienzo: descubre más en nuestro artículo sobre Configuración de embarrado.
La separación entre apoyos, en dos párrafos
Aquí la sujeción y aislamiento de embarrados deja de ser una compra de catálogo y pasa a ser un cálculo. El vano entre apoyos lo deciden dos cargas. El peso propio de la barra, que produce deflexión y que casi nunca es el criterio. Y la fuerza electrodinámica del cortocircuito, que es la que manda.
El aislador tiene que soportar esa fuerza sin romper y sin deformarse de forma permanente. Su carga mecánica admisible es un dato de catálogo, y aquí está el mensaje que sí pertenece a este artículo: elegir el aislador es elegir su carga admisible. Ese número debe estar sobre la mesa antes de fijar el vano, no después.
Las fórmulas, el factor de cresta y el cálculo de la fuerza no se repiten aquí. Tienen su propio artículo, con las unidades declaradas y el método normativo, y ese es el sitio donde hacer los números.
Lo que no recomiendo es lo contrario: fijar primero una separación cómoda para el montaje y buscar después un soporte que la aguante. Suele terminar en un aislador sobredimensionado, que encarece, o en un vano que no cumple y que alguien descubre en inspección.
Qué guardar en el expediente de sujeción y aislamiento de embarrados
Cuatro documentos, y ninguno es largo.
La ficha técnica de cada tipo de aislador soporte, con su grupo de material, su clase térmica y su rigidez dieléctrica. El cálculo de separación entre apoyos frente a la corriente de cortocircuito prevista. La comprobación de que la geometría del soporte proporciona la línea de fuga exigida para la tensión asignada. Y la descripción del sistema de aislamiento aplicado, con su temperatura admisible y el solape especificado.
Para un diseño estándar son cuatro fichas técnicas y dos hojas de cálculo. No es una carga administrativa grande.
Y sin embargo falta con muchísima frecuencia. Es uno de los hallazgos habituales en auditoría, y de los más incómodos. Casi siempre el diseño está bien: lo que no existe es el papel que lo demuestra.
En esa carpeta encaja también el registro dimensional de la pletina: la posición real de los taladros frente a la distancia entre centros del soporte especificado. Es el dato que produce la máquina —el trabajo de PAYAPRESS— y que el taller archiva con su nombre.
¿Quieres aprender más? Nuestro artículo sobre distancias de aislamiento y líneas de fuga profundiza en este tema.
Lo que sujeta el cobre
Estas piezas cumplen tres funciones a la vez.
La mecánica: mantener el conductor en su sitio bajo su peso y bajo el esfuerzo de un defecto. La eléctrica: conservar las distancias de diseño toda la vida del conjunto, no solo el día del arranque. Y la ambiental: proteger el aislamiento de contaminación, humedad y ciclado térmico.
De ahí sale la idea que ordena todo lo anterior. Un dimensionado impecable se pierde si la barra se mueve, y lo que impide que se mueva son las piezas que casi nadie especifica con cuidado. La sujeción y aislamiento de embarrados no es la parte accesoria del diseño: es la que decide si el resto sigue siendo cierto dentro de diez años.
