Los recubrimientos para barras colectoras de estaño y plata modifican la superficie de conexión del cobre. Elegir entre cobre sin recubrimiento, estañado o plateado depende del tipo de contacto, del ambiente y del diseño aprobado del equipo. Ningún acabado aumenta automáticamente la capacidad de corriente de cualquier barra ni sustituye el aislamiento eléctrico.
La decisión también afecta al taller: cortar, punzonar o doblar una pletina ya recubierta exige comprobar qué superficies pueden quedar expuestas y qué daños admite la especificación. El aspecto de la pieza, por sí solo, no permite aceptar el acabado.
PAYAPRESS ofrece máquinas de punzonado, doblado y corte de barras colectoras para fabricar la geometría de las pletinas dentro de la capacidad de cada modelo. La compatibilidad con un material recubierto y sus útiles debe confirmarse para la aplicación concreta; estas operaciones no realizan el estañado ni el plateado.
Para situar estas conexiones dentro del conjunto, consulta nuestra guía de sistemas de distribución eléctrica.
Si prefieres escuchar el artículo, puedes reproducir el resto en formato de audio aquí abajo.

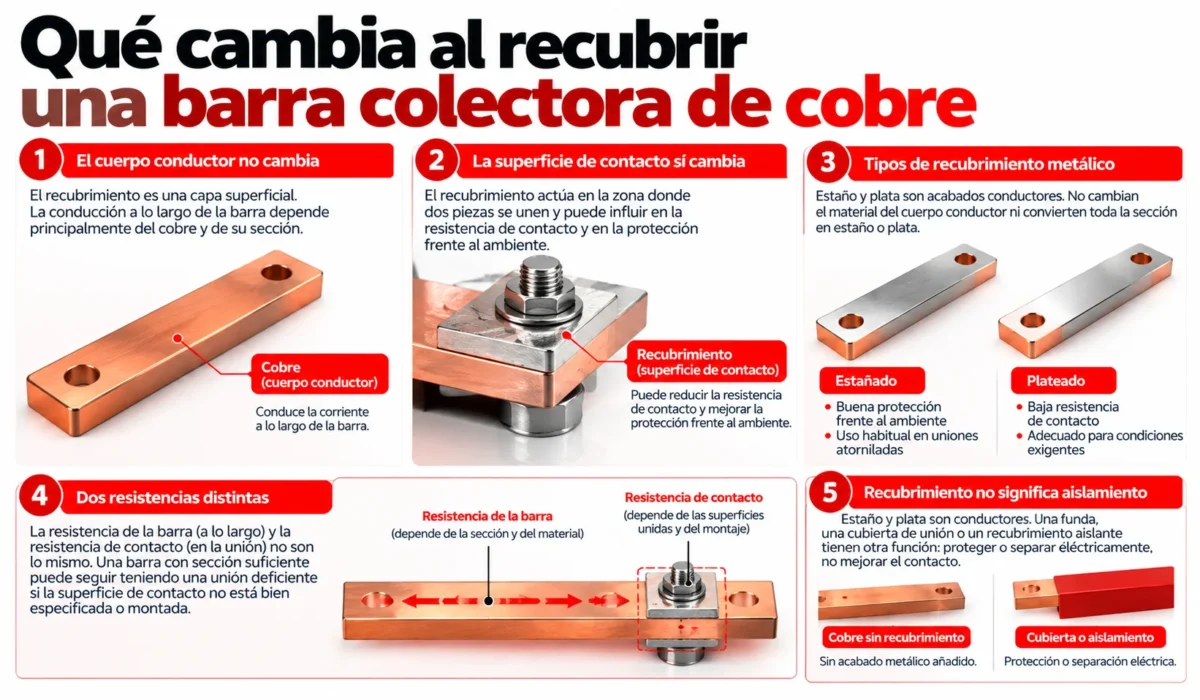

Qué cambia al recubrir una barra colectora de cobre
Un recubrimiento metálico es una capa conductora añadida a la superficie. Puede proteger el sustrato frente al ambiente y modificar el comportamiento de la conexión, pero no convierte el cuerpo de la barra en estaño o plata.
El conductor y la interfaz cumplen funciones distintas
La resistencia a lo largo de la pletina depende del material, la longitud, la sección y la temperatura. En la unión intervienen además el estado superficial, el área de contacto efectiva y la presión de unión. Una sección suficiente no compensa una conexión mal preparada o montada.
Recubrimiento metálico no significa aislamiento
El estaño y la plata conducen electricidad. Las fundas y los recubrimientos aislantes cumplen otra función: proporcionar el aislamiento previsto en las zonas que cubren. Una misma pieza puede tener acabado metálico en sus contactos y aislamiento en otros tramos.
En esta guía, «cobre sin recubrimiento» significa sin capa metálica añadida. Para distinguir esa superficie de una funda aislante, puedes ampliar la información sobre el tubo termorretráctil para embarrados.

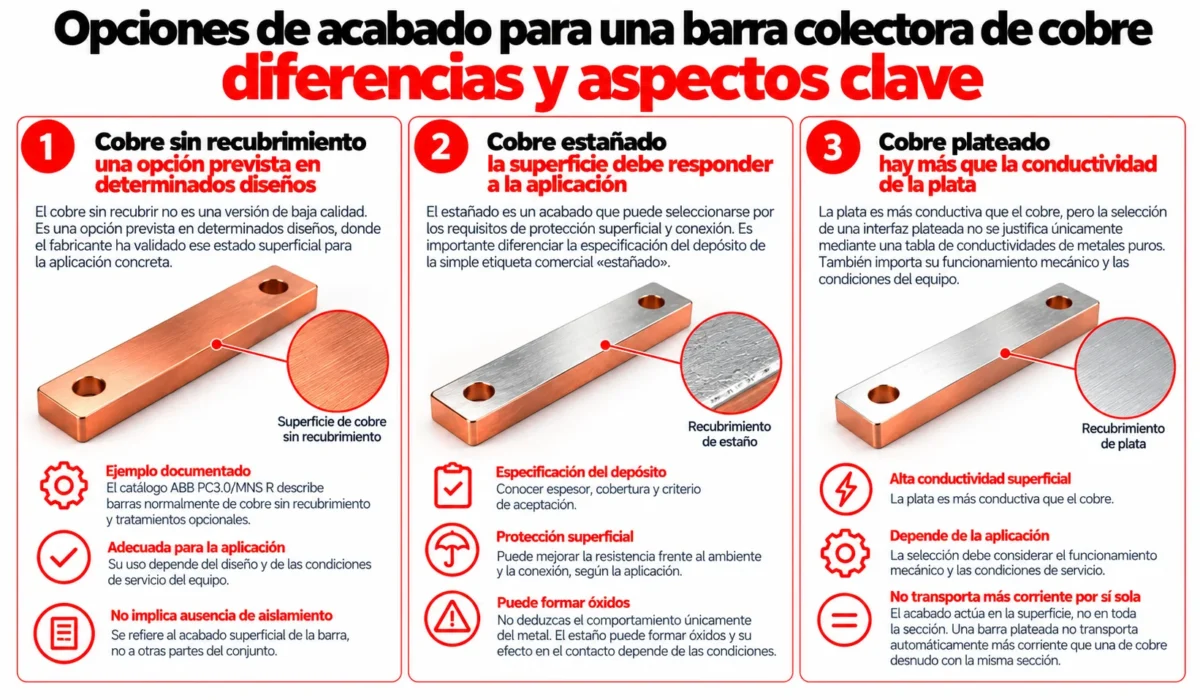

Recubrimientos para barras colectoras: comparación entre cobre, estaño y plata
La comparación debe partir de la función de la pieza. La siguiente tabla resume diferencias que conviene revisar antes de pedir un acabado; no establece un ganador para todas las instalaciones.
| Aspecto | Cobre sin recubrimiento metálico | Cobre estañado | Cobre plateado |
|---|---|---|---|
| Superficie de contacto | Cobre sin capa metálica añadida | Depósito de estaño sobre el cobre | Depósito de plata sobre el cobre |
| Comportamiento que revisar | Oxidación, preparación superficial y conservación de la unión | Protección superficial, formación de óxidos y compatibilidad con el contacto | Comportamiento del contacto, desgaste y exposición a contaminantes |
| Condición de uso | Que el diseño admita el cobre sin recubrir | Que el depósito esté especificado para el contacto y el ambiente | Que el depósito esté especificado para la función eléctrica y mecánica |
| Datos para el pedido | Material, estado superficial y requisitos de conexión | Especificación del depósito, espesor, cobertura y aceptación | Especificación del depósito, espesor, cobertura y aceptación |
| Conclusión que debe evitarse | Que la ausencia de recubrimiento significa menor calidad | Que el estañado sirve para cualquier ambiente | Que toda barra plateada admite automáticamente más corriente |
En los tres casos importa la unión completa. Si aumenta su resistencia, aumenta el calor disipado para una misma corriente; esa relación se explica con más detalle en nuestra guía sobre calentamiento del embarrado.
Cobre sin recubrimiento: cuándo puede ser una opción adecuada
El cobre sin recubrir puede formar parte de un diseño correctamente verificado. Su aceptación depende de las condiciones del conjunto y de los requisitos de la conexión, no de que la barra tenga un aspecto más o menos brillante.
Como ejemplo documentado, el cuaderno técnico n.º 6 de ABB describe barras normalmente de cobre sin recubrimiento en los conjuntos PC3.0/MNS R, con tratamientos opcionales. Esa referencia corresponde al producto y al documento citados; no describe toda la oferta actual del fabricante.
La preparación superficial y el montaje deben seguir las instrucciones del equipo. Sustituir una pieza estañada o plateada por cobre sin recubrir requiere evaluar el cambio, aunque se mantengan las dimensiones.
En aplicaciones con altas exigencias de continuidad, como la distribución eléctrica en centros de datos, los acabados y las conexiones deben quedar definidos en la especificación del conjunto.
Cobre estañado: protección superficial y requisitos del contacto
El estañado añade una capa de estaño cuya función debe definirse para el ambiente y la unión previstos. La etiqueta comercial «barra estañada» no basta para comprobar si dos suministros son equivalentes.
El pedido debe identificar el depósito, su espesor, las superficies que cubre y los criterios de aceptación. El estaño puede formar óxidos; por tanto, el acabado no elimina la necesidad de controlar la superficie y el montaje.
También hay que distinguir los contactos fijos de los que experimentan movimiento. La aptitud de un acabado para una unión atornillada no demuestra su idoneidad para un contacto extraíble con maniobras repetidas.
Cuando el depósito se obtiene por vía electrolítica, interviene una fuente de corriente continua. Nuestro artículo sobre el rectificador para galvanoplastia explica esa alimentación y las pérdidas de su circuito.
Cobre plateado: qué aporta la plata en la superficie
La plata tiene mayor conductividad eléctrica que el cobre, pero una capa superficial no convierte la sección completa en plata. La elección del plateado debe responder al funcionamiento de la interfaz, al ambiente y a las condiciones mecánicas del contacto.
El espesor y las características del depósito importan especialmente cuando existe desgaste. Tampoco puede aceptarse o rechazarse una pieza solo por su color: el estado del recubrimiento necesita evaluarse con los criterios del fabricante.
Conservar las superficies funcionales y revisar su deterioro forma parte de la evaluación de la vida útil de un cuadro eléctrico; el plateado no garantiza una duración universal.
Una unión atornillada y un contacto deslizante no se evalúan igual
En una unión atornillada, las superficies quedan sujetas mediante un montaje que debe mantener las condiciones de contacto previstas. El acabado trabaja junto con la geometría, la tornillería y la presión de unión.
Un contacto deslizante experimenta movimiento relativo durante la inserción, extracción o funcionamiento previsto. Aquí también cuentan el desgaste del depósito, la fuerza de contacto y el número de ciclos especificado. Un mismo nombre de acabado no demuestra que dos depósitos sean intercambiables.
La lubricación, si se prescribe, debe seguir las instrucciones del equipo. Aplicar un producto por costumbre o cambiar el acabado puede alterar un contacto que se diseñó y verificó con otras condiciones.
Esta distinción resulta relevante en equipos con partes extraíbles. Puedes situar sus conexiones y compartimentos en nuestra guía de celdas de media tensión.

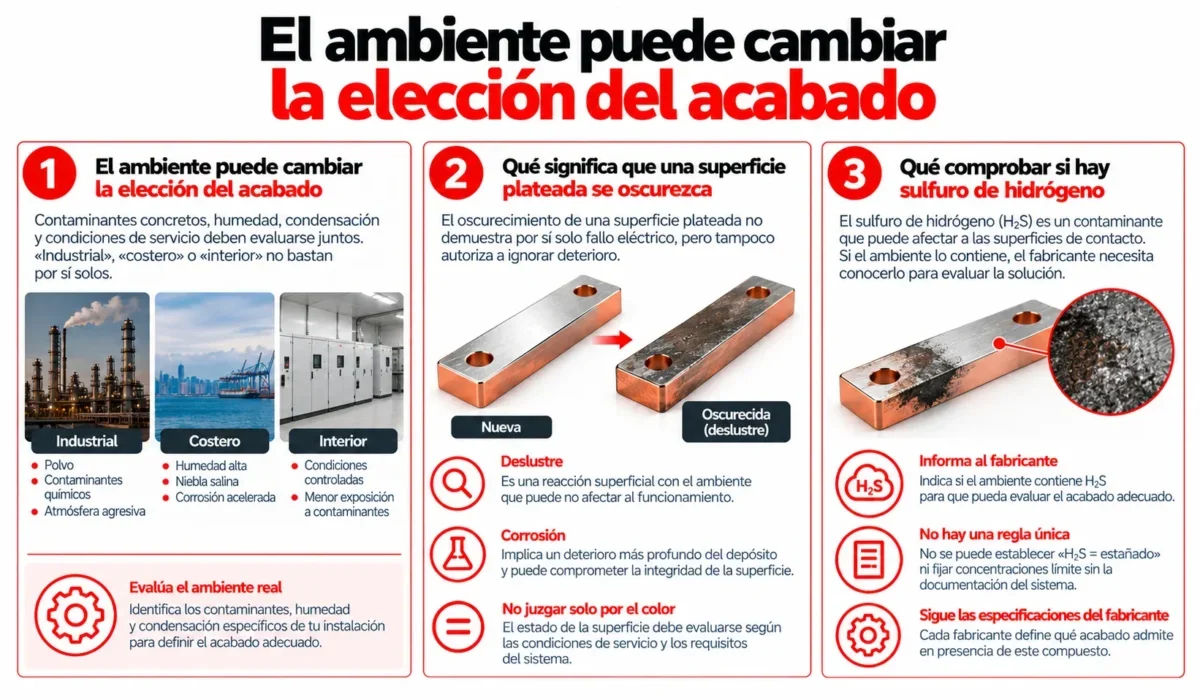

Cómo influye el ambiente en la elección del acabado
La humedad, la condensación y los contaminantes deben evaluarse junto con las condiciones dentro de la envolvente. Decir «ambiente industrial», «costero» o «interior» no identifica por sí solo la exposición real del contacto.
Oscurecimiento de una superficie plateada
Un cambio de color no demuestra por sí solo un fallo eléctrico ni permite descartar deterioro. Hay que distinguir una alteración superficial del daño que compromete el depósito o la unión. El deslustre también implica una reacción con el ambiente; no es un fenómeno químicamente ajeno a la corrosión.
Presencia de sulfuro de hidrógeno
Si hay sulfuro de hidrógeno (H₂S) u otros contaminantes relevantes, esa información debe llegar al fabricante del conjunto. La respuesta no puede reducirse a «hay H₂S, por tanto se usa estaño»: el contacto y el diseño siguen condicionando la solución.
La composición y la exposición concretas también importan en procesos como los descritos en nuestra guía de barras colectoras en electroobtención, donde deben evaluarse las condiciones de la instalación.
Ejemplo ABB: por qué el recubrimiento depende del diseño
La nota ABB 1VAL0009-TN, revisión A, del 8 de agosto de 2024, trata conjuntos de media tensión con envolvente metálica en el marco ANSI/IEEE. Describe plata en contactos deslizantes y estaño como alternativa en determinadas conexiones fijas expuestas a ambientes corrosivos, incluido H₂S. La alternativa no se extiende a los contactos primarios deslizantes citados.
El documento también relaciona el acabado con los límites térmicos aplicables, diferencia depósitos según el contacto y describe el corte y punzonado de barras previamente recubiertas. Acepta determinados bordes y paredes de agujeros expuestos dentro de ese diseño.
Estos ejemplos muestran por qué no debe trasladarse una solución de catálogo a otro equipo sin comprobar su alcance. La documentación del conjunto concreto sigue siendo la referencia para fabricación y montaje.
La misma nota vincula el estañado de su barra de protección con la conexión a acero galvanizado. Para revisar la función y la selección de ese componente, consulta nuestro artículo sobre la barra de tierra.
¿Los recubrimientos permiten transportar más corriente?
No existe un porcentaje de aumento aplicable a todos los recubrimientos para barras colectoras. La capa metálica actúa sobre la superficie; la corriente asignada del conjunto depende también de su diseño y de las condiciones de verificación.
Por eso, tampoco sería correcto afirmar que el acabado nunca influye en la capacidad del equipo. Puede cambiar el comportamiento de las conexiones y las condiciones térmicas admitidas en un diseño concreto, sin que eso equivalga a aumentar la conductividad de toda la sección.
Una comparación válida necesita conocer las condiciones de montaje, el ambiente, los contactos y los límites del conjunto. El color o el nombre del recubrimiento no sustituyen esos datos.
Para estudiar la capacidad del conductor, revisa los factores que determinan la intensidad admisible de pletinas de cobre.
Máquina recomendada Máquina HBC-A120 Corta, punzona y dobla barras de cobre y aluminio con las dimensiones hasta 120 × 12 mm— operando en tres estaciones simultáneamente. 120 × 12 mm 3 unidades de potencia Corte · Perforación · Doblado
Qué definir antes de cortar, punzonar y doblar una barra recubierta
El plano debe especificar tanto la geometría como las superficies funcionales. Una pieza puede cumplir las dimensiones y presentar un acabado inaceptable, o conservar el recubrimiento y tener un agujero fuera de posición.
Zonas que necesitan recubrimiento
Identifica las caras de contacto, la cobertura total o selectiva y las zonas que pueden quedar expuestas. También deben distinguirse el acabado metálico y el aislamiento. No basta con indicar que la pieza va «estañada» o «plateada» sin definir dónde y con qué requisitos.
Secuencia de fabricación
No existe una secuencia universal de mecanizado y recubrimiento. Si la ruta aprobada utiliza material previamente recubierto, hay que comprobar el estado de los extremos cortados, los agujeros y las zonas dobladas. Si el tratamiento se realiza después, la pieza terminada debe cumplir igualmente los requisitos del plano.
Antes de fabricar una serie, confirma la compatibilidad entre material, depósito, operación y utillaje. Los radios, tolerancias y criterios de aceptación deben proceder de la especificación correspondiente.
| Operación | Qué debe especificar el plano o plan de control |
|---|---|
| Corte | Longitud, estado del extremo y aceptación de superficies expuestas |
| Punzonado | Posición y dimensiones del agujero, rebabas y estado superficial admisible |
| Doblado | Geometría, radio especificado y aceptación del acabado en la zona deformada |
| Manipulación | Protección de caras funcionales y condiciones de almacenamiento |
| Inspección | Revisión del plano, identificación del acabado y evidencia de conformidad |
Lista de comprobación para especificar el acabado
- Identifica el equipo y la revisión de diseño que utilizarán la pieza.
- Define el tipo de contacto y el material de la superficie opuesta.
- Confirma qué acabados admite la documentación del conjunto.
- Describe el ambiente y los contaminantes previstos.
- Señala las caras que deben recubrirse y las que pueden quedar expuestas.
- Especifica el depósito, su espesor y los criterios de aceptación.
- Documenta la secuencia de mecanizado y tratamiento superficial.
- Define las inspecciones dimensionales y superficiales.
- Establece quién debe aprobar una alternativa al acabado original.
Un espesor mayor no significa automáticamente un acabado mejor. La conformidad se comprueba frente a la especificación, y la trazabilidad de esas revisiones puede integrarse en el control de calidad en cuadros eléctricos.
