Son las cinco de la tarde y el cuadro de baja tensión está montado a medias. Falta una pletina: la que sale del interruptor general hacia el primer juego de salidas. Se cortó dos milímetros larga, el agujero no cae donde debía y el codo abre 88 grados en vez de 90. El montador la fuerza, aprieta como puede y el cuadro sale. Tres meses después, esa unión es el punto más caliente de la instalación. Y el fallo no empezó en el montaje: empezó en el taller, en las máquinas para embarrados de baja tensión que cortaron, punzonaron y curvaron esa pletina.
Un cuadro eléctrico de baja tensión es el conjunto que recibe la energía y la reparte hacia las líneas de salida. Dentro de él, el embarrado hace de columna vertebral: es el juego de barras de cobre que conduce toda esa corriente. Y su calidad no la decide el montador, sino la máquina que cortó, punzonó y curvó la pletina.
De eso va esta guía. Elegir bien las máquinas de fabricación de embarrados para cuadros de baja tensión reduce la merma y el retrabajo, y allana la verificación de diseño. Aquí bajamos al detalle: capacidades reales, tipos de máquina, exigencias de la norma y los KPI que conviene medir.
Si prefieres escuchar en lugar de leer, puedes reproducir el audio que aparece a continuación para continuar con el resto del artículo.
El papel del embarrado en el cuadro de baja tensión
Un embarrado sin puntos calientes se demuestra en el ensayo: las uniones se mantienen dentro de los límites de calentamiento previstos. Eso se decide mucho antes del montaje, en el taller, con tres cosas — corte sin rebaba, punzonado a cota y superficie de contacto completa.
En la fabricación de cuadros eléctricos todo pasa por aquí: el embarrado del cuadro eléctrico reparte la corriente desde la entrada hacia cada salida. Las pletinas principales reciben toda la intensidad; las derivaciones, solo la de su línea. Por eso el embarrado no es una pieza, sino un sistema con secciones distintas y muchas uniones atornilladas.
Y ahí está el asunto. Cada unión es una resistencia en serie con el circuito: si la superficie de contacto es menor de lo previsto, esa resistencia sube y la unión se calienta. La intensidad admisible de una pletina —la corriente que puede conducir sin superar su temperatura de servicio— depende de la sección, la disposición y la ventilación. Pero de nada sirve calcularla bien si la ejecución la estropea.
Un ejemplo típico: una rebaba de corte impide que las dos pletinas asienten planas. El contacto pasa a producirse en unos pocos puntos y el par de apriete se reparte mal. En régimen permanente, eso es un punto caliente; en cortocircuito, un punto débil frente a los esfuerzos electrodinámicos.
Por eso la precisión del taller condiciona dos requisitos que la norma verifica por separado: el calentamiento y la resistencia al cortocircuito. Y esa precisión la ponen las máquinas de fabricación de embarrados para cuadros de baja tensión, no el montador con su llave.
Medidas de pletina y capacidad de máquina
Antes de comparar máquinas conviene saber qué se va a mecanizar. Las medidas habituales de pletina de cobre en cuadros BT cubren un abanico amplio, y ese abanico es el que fija la capacidad que necesitas.
Secciones habituales en cuadros BT
Cubrir casi toda la gama de proyectos sin subcontratar es un objetivo medible: basta con anotar qué rango de sección resuelves en casa. Se consigue eligiendo la máquina por la pletina máxima real, no por la media.
La pletina de cobre para embarrado se define por ancho y espesor, en milímetros. Los espesores más frecuentes van de 3 a 10 mm; los anchos, desde poco más de 10 mm hasta 120 mm o más. A mayor sección, mayor intensidad admisible, aunque la relación no es proporcional: una pletina ancha y fina disipa mejor que una estrecha y gruesa de la misma sección.
Esta tabla es orientativa —cada proyecto manda— pero sirve para situarse:
| Rango de Pletina (Orientativo) | Papel Habitual en el Cuadro |
|---|---|
| 12×3 a 20×5 mm | Derivaciones y salidas de pequeño calibre |
| 25×5 a 50×5 mm | Embarrado de distribución y salidas medias |
| 60×5 a 80×10 mm | Embarrado principal en cuadros de intensidad media |
| 100×10 mm o pletinas en paralelo | Entrada y embarrado principal en un CGBT de gran intensidad |
Un apunte sobre el material: el cobre conduce mejor y ocupa menos; el aluminio cuesta menos, pero exige más sección y uniones más cuidadas. Si van a trabajar los dos, dilo al proveedor: cambian las fuerzas de corte y el comportamiento en el curvado.
Cómo casar la sección con la capacidad de la máquina
Un taller sin cuellos de botella se reconoce en un indicador simple: el porcentaje de pedidos que salen sin pasar por un tercero. Para lograrlo hay que verificar corte, punzonado y curvado sobre la sección máxima, no solo el corte.
Aquí está el error clásico. El comprador mira la capacidad de corte, ve que llega a su pletina más grande y da el visto bueno. Pero cortar es la operación menos exigente de las tres: el límite real casi siempre lo pone el curvado.
Piénsalo en el taller: doblar una pletina de 100×10 mm a 90 grados pide bastante más fuerza que cortarla. Y no todo es el ángulo simple. Un embarrado normal lleva algún curvado en Z para saltar de plano y algún curvado en U para rodear un aparato. Cada uno exige su utillaje y su radio de curvado.
Ese radio importa más de lo que parece: si es demasiado cerrado para el espesor, el cobre se fisura por la cara exterior y pierde sección útil justo donde más trabaja. Y una fisura no siempre se ve.
Así que exige los tres datos por separado —corte, punzonado y curvado—, cada uno sobre la pletina máxima que vayas a fabricar. Si el proveedor solo da una cifra global, no tienes la información que necesitas.
Tipos de máquina para fabricar embarrados
Con las capacidades claras, toca la comparación. La diferencia entre máquina 3 en 1 y CNC para embarrados no es solo de precio: cambia el modo de trabajar del taller.
Máquinas de taller o gama económica
Mecanizar en casa con una inversión mínima es posible, y el propio taller marca el límite: el volumen a partir del cual la máquina deja de compensar. Lo consigue un grupo hidráulico con ajustes y carga manuales.
Son equipos sencillos, de poco espacio y precio contenido. El operario posiciona la pletina, ajusta el tope y acciona. Para un cuadrista que fabrica embarrados de forma ocasional, resuelve el problema de depender de terceros para cada pedido.
Y ahora la parte honesta: no son para todos. La repetibilidad depende del pulso y la vista del operario, y el tiempo de cambio entre operaciones es alto. En cuanto entra una serie mediana con varias medidas, la máquina se convierte en el cuello de botella del taller.

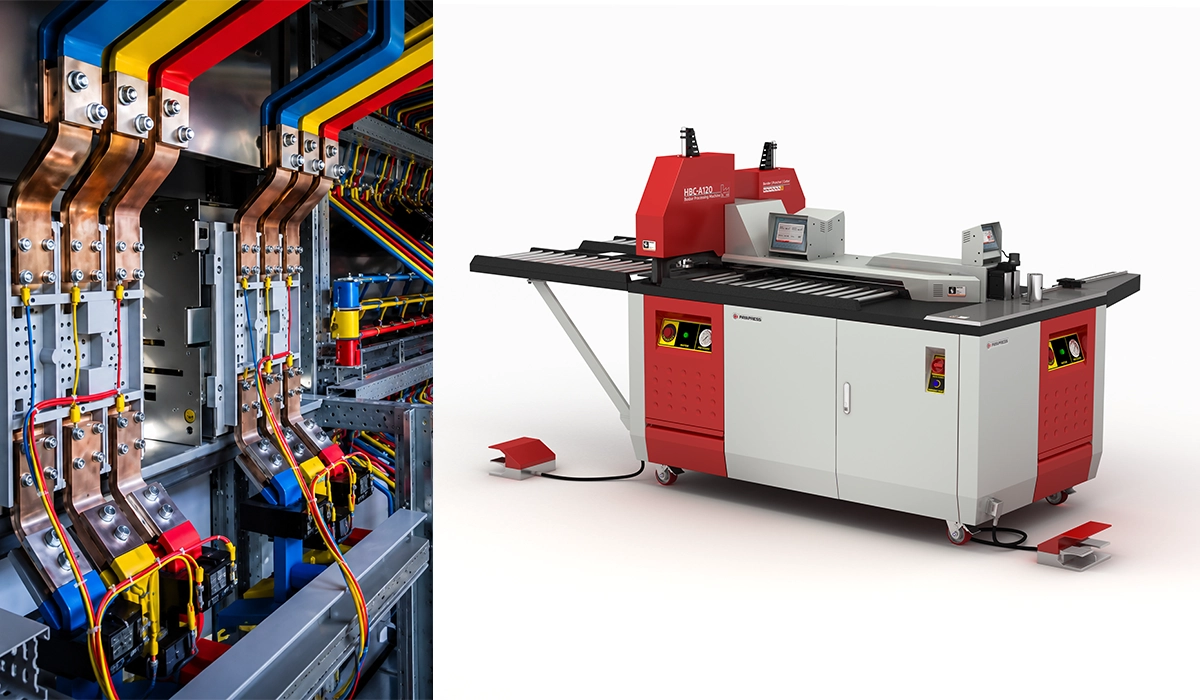

Máquinas 3 en 1 (corte, punzonado y curvado)
Reunir las tres operaciones en un solo puesto se nota en el tiempo de cambio entre operaciones, y eso se mide con un cronómetro. Lo permite un único bastidor con tres estaciones y utillaje intercambiable.
Una máquina 3 en 1 para pletinas integra la cizalla hidráulica, la estación de punzonado y la curvadora de pletinas. El operario trabaja la pieza sin moverla de puesto ni cambiar de máquina. Frente al corte con sierra y el taladro de columna, la ganancia es evidente: menos manipulación, menos referencias perdidas.
Es la opción natural para el taller con espacio limitado y volumen medio, sobre todo cuando la serie es corta y variada. Ese es su punto fuerte: cambiar de medida sin reprogramar nada.
Máquinas CNC para embarrados
La repetibilidad entre lotes se mide por la caída del retrabajo por agujeros descentrados. La consiguen los patrones de taladro y curvado ejecutados desde programa, y no desde reglaje manual.
Una máquina CNC para embarrados posiciona la pletina por control numérico y ejecuta el patrón completo. La pieza número uno y la número quinientos salen iguales. Además, el control registra lo que hace: eso da trazabilidad por lote, algo que muchos clientes finales ya piden.
Su terreno es la serie larga y repetitiva, y el fabricante necesita datos de producción. A cambio, pide más espacio, más inversión y un operario formado.
| Criterio | Taller / Económica | 3 en 1 | CNC |
|---|---|---|---|
| Volumen Adecuado | Ocasional | Medio | Alto y repetitivo |
| Variedad de Producto | Baja | Alta | Media-alta |
| Tiempo de Cambio | Alto | Medio | Bajo |
| Repetibilidad | Dependiente del Operario | Buena | Muy Alta |
| Espacio Necesario | Mínimo | Reducido | Mayor |
| Trazabilidad de Datos | No | Limitada | Sí |
| CAPEX | Bajo | Medio | Alto |
UNE-EN 61439 y calidad del embarrado
Superar la verificación de diseño sin incidencias en el embarrado se comprueba de forma concreta: no aparecen no conformidades atribuibles al corte, al taladro o al curvado. Detrás hay control dimensional del utillaje y eliminación sistemática de rebaba.
La UNE-EN IEC 61439 rige el conjunto de aparamenta de baja tensión, que es el nombre técnico del cuadro. Sustituyó al antiguo concepto de «ensayo de tipo» por el de verificación de diseño y repartió responsabilidades entre el fabricante original y el fabricante del conjunto. Para un cuadrista, esto último es lo importante: parte de la conformidad se juega en su taller.
¿Cómo cumplir la UNE-EN 61439 en el embarrado, en la práctica? Conviene traducir cada exigencia a una operación concreta de máquina. Aquí no reproducimos tablas ni textos: para los valores, hay que ir a la norma.
- Calentamiento. Depende de la sección, la disposición y, sobre todo, de la calidad de las uniones. Una superficie de contacto plana y sin rebaba es una condición de partida.
- Resistencia al cortocircuito. La corriente admisible de corta duración (Icw) somete al embarrado a esfuerzos mecánicos violentos. Una pletina fisurada por un radio de curvado incorrecto es un punto débil.
- Distancias de aislamiento y líneas de fuga. Se miden entre partes activas y respecto a la masa. Un ángulo de curvado impreciso desplaza la pletina unos milímetros, y esos milímetros pueden dejar la distancia fuera de tolerancia.
- Calidad de las uniones. Agujeros a cota, par de apriete correcto y, si el proyecto lo pide, tratamiento superficial (plateado o estañado) para estabilizar el contacto.
Fíjate en el patrón: los cuatro requisitos remiten a corte, punzonado o curvado. La norma no habla de máquinas, pero la máquina decide si los cumples con holgura o por los pelos.
KPI de la fabricación de embarrados
Sin medir, la comparación entre máquinas es una discusión de opiniones. Estos son los KPI de fabricación de embarrados que de verdad se usan, y todos salen de datos que ya tienes.
KPI de producción
Cuatro cifras bastan para retratar el taller. Embarrados terminados por turno, el indicador que entiende todo el mundo. Operaciones por hora —cortes, punzonados y curvados—, que se afinan más porque no todos los embarrados son iguales. Disponibilidad de máquina: cuántas horas está lista frente a las planificadas. Y tiempo de cambio de utillaje, el gran olvidado.
Ese último merece atención: una máquina rápida en serie larga puede resultar lenta en serie corta si cada cambio de medida cuesta media mañana.
KPI de calidad
Tres indicadores, y el primero se paga en cobre. El índice de merma relaciona el material comprado con el que acaba en el cuadro; los recortes y las piezas mal cortadas se van por ahí. La tasa de retrabajo cuenta cuántas piezas vuelven al taller. Y las no conformidades detectadas en las pruebas finales cierran el círculo: son las que llegan al cliente si no las paras antes.
Si te preguntas cómo reducir la merma de cobre en el taller, empieza por medirla durante un mes. Casi siempre aparece concentrada en dos sitios: los restos de barra y las piezas repetidas por un agujero descentrado.
Cómo influye cada tipo de máquina en los KPI
Una mejora medible del rendimiento se ve en dos indicadores concretos: la merma y el tiempo de cambio de utillaje. Automatizar el posicionamiento y el patrón de taladro es lo que mueve a ambos.
Al pasar de manual a 3 en 1, lo que suele caer con claridad es la manipulación y el tiempo entre operaciones. Al pasar de 3 en 1 a CNC, lo que cae es la variabilidad: menos piezas repetidas y menos recortes por error de reglaje.
No doy porcentajes cerrados y hay un motivo. Las cifras que circulan en catálogos dependen del tamaño de lote, del producto y del operario. Mide tu línea base durante unas semanas antes de comparar; si no, estarás contrastando tu taller real con el taller ideal de un folleto.
Cómo elegir la máquina adecuada
Con capacidades, tipos y KPI sobre la mesa, la decisión se ordena sola. La pregunta de qué máquina necesito para fabricar embarrados depende de tres variables, y ninguna es el precio. Así se elige entre las máquinas de fabricación de embarrados para cuadros de baja tensión sin dejarse llevar por el catálogo.
Volumen y variedad de producto
Vamos con umbrales, no con un «depende». Si fabricas embarrados de forma ocasional, para proyectos sueltos, una máquina de taller cumple. Si tu carga es continua pero cambias de medida a menudo —serie corta y variada—, la 3 en 1 es la que mejor encaja. Y si repites lotes grandes del mismo producto, la CNC se paga sola en repetibilidad.
Cuándo pasar de máquina manual a CNC tiene una respuesta práctica: cuando el reglaje manual empieza a marcar el ritmo de la producción, y no al revés.
Espacio, presupuesto y crecimiento
Mira el CAPEX inicial, sí, pero decide con el coste por embarrado producido. En ese número entran material, mano de obra, retrabajo y merma. Una máquina barata que genera recortes y piezas repetidas puede salir más cara por unidad que otra con mejor precio de partida.
El espacio también manda, y en muchos talleres es la restricción real. Una estrategia que funciona bien es escalonada: empezar con una 3 en 1 para independizarse del subcontratista y añadir CNC cuando el volumen lo justifique. Así el retorno de la inversión no depende de una previsión optimista.
Qué exigir al proveedor
Antes de comprar una máquina de fabricación de embarrados, pon cinco condiciones sobre la mesa. Experiencia demostrable en cuadros de baja tensión, porque no es lo mismo que mecanizar chapa. Instalación y puesta en marcha en tu taller. Formación real del operario, no una tarde de demostración. Disponibilidad de repuestos y utillaje. Y un plazo de servicio comprometido por escrito.
Añade dos peticiones que separan a un fabricante de maquinaria para embarrados serio del resto: muestras mecanizadas con tu propia pletina y los datos de capacidad desglosados por operación. Un proveedor de máquinas para pletinas de cobre que trabaja con cuadristas no tendrá problema en dártelos.
Dos flujos de trabajo reales
El proyectista envía el plano del cuadro con el despiece del embarrado. El operario agrupa las pletinas por medida, corta toda la serie, cambia a la estación de punzonado y hace los agujeros, y termina curvando. Una pieza no cambia de puesto.
La ventaja es la agilidad: un cambio de última hora en obra se resuelve en el día. El límite aparece cuando entran varios cuadros iguales a la vez: el reglaje manual se repite una y otra vez y el tiempo de cambio se come la jornada.
Fábrica con línea CNC
El flujo empieza en la oficina técnica: el despiece sale del software de diseño y se convierte en lista de trabajo, agrupada por lotes según programa y no según el criterio del operario.
La máquina ejecuta patrones de taladro y curvado guardados y registra tiempo de ciclo y piezas por lote. Con esos datos, producción compara turnos y detecta desviaciones antes de que lleguen al montaje. Aquí la trazabilidad deja de ser un extra y pasa a ser parte del producto.
Conclusión
El embarrado es la pieza donde la calidad del cuadro se hace visible, y esa calidad nace en el taller. Elegir bien entre las máquinas de fabricación de embarrados para cuadros de baja tensión reduce merma y retrabajo, y facilita superar la verificación de diseño sin sobresaltos.
Con lo visto, ya puedes tomar dos decisiones. La primera, qué capacidad exigir: la de curvado sobre tu pletina máxima real, no la de corte. La segunda, qué tipo de máquina encaja con tu volumen: taller para lo ocasional, 3 en 1 para serie corta y variada, CNC para serie larga y repetitiva. Mide tu línea base antes de comparar y la conversación con el proveedor cambiará de tono.
