접지 부스바란 무엇이며 왜 중요한가

접지는 전기 설비에서 가장 눈에 띄지 않지만, 소홀히 하면 감전 사고, 불필요한 트립, 장비 손상으로 이어질 수 있는 핵심 요소입니다. 올바른 접지 체계의 중심에는 모든 접지 도체를 하나로 모아 접지극 시스템에 접속하는 저임피던스 도체, 즉 접지 부스바가 있습니다.

접지 부스바는 분전반이나 수배전반 내부의 접지선을 정리하고, 지락 전류와 과도 전류가 대지로 안전하게 흐를 수 있는 신뢰성 있는 경로를 제공합니다. 또한 설비 전체의 전위를 균일하게 유지하고, 고장 발생 시 위험한 전압 상승(접촉 전압)을 최소화하는 보호 기능을 수행합니다.

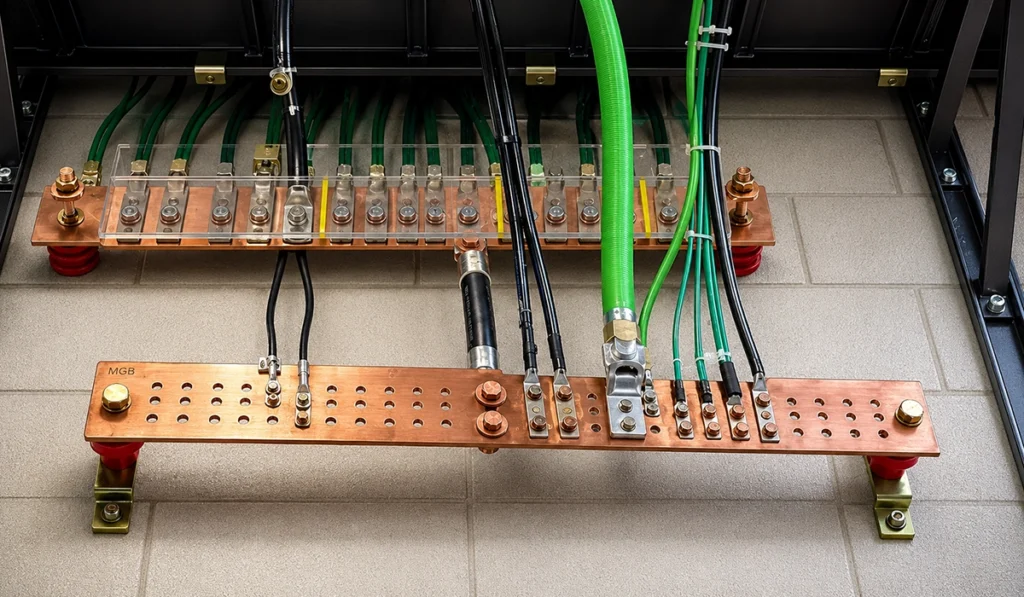

접지 부스바는 판넬 내부에 설치되는 금속 스트립으로, 차단기, 금속 외함, 장비 프레임에서 오는 모든 접지 도체를 모아 접지극 시스템까지 이어주는 단일 접속 지점 역할을 합니다. 예를 들어 활선 도체가 금속 외함에 접촉하는 지락 사고가 발생하면, 접지 부스바는 사고 전류를 안전하게 대지로 흘려보내 보호 장치가 정상적으로 동작하도록 하고 장비 손상을 방지합니다.

물리적으로는 도체를 체결할 수 있도록 미리 가공된 홀이나 스터드가 있는 평평한 구리 또는 알루미늄 바 형태가 일반적입니다. 부식성 환경이나 해안 지역에서는 주석 도금 구리 부스바가 많이 사용되며, 주석 도금은 산화를 억제해 시간이 지나도 접속 신뢰성을 유지하는 데 도움을 줍니다. 재질이나 표면 처리와 무관하게, 접지 부스바는 판넬 프레임에 견고히 고정되어 외함과 전기적으로 본딩되어야 하며 이는 안전을 위해 필수적입니다.

현대식 판넬에서 접지 부스바는 단순히 접지선을 모으는 역할에 그치지 않습니다. 장비 프레임 간 전위차를 최소화하는 등전위 기준면을 형성해 감전 위험과 전기적 노이즈를 함께 줄여줍니다. 이는 민감한 전자 장비가 많은 산업 설비나 통신 환경에서 특히 중요합니다.

한국전기설비규정(KEC)과 관련 표준

접지 부스바에 적용되는 국내 기준을 이해하는 것은 안전한 설계와 준공 검사 통과를 위해 매우 중요합니다.

한국전기설비규정(KEC) 제2장 접지시스템

국내에서는 국가기술표준원이 고시하는 한국전기설비규정(KEC)이 접지 및 본딩의 핵심 기준입니다. KEC는 접지시스템을 접지극, 접지도체, 보호도체, 기타 설비로 구분하고, 각 구성 요소의 굵기 산정 방식과 접속 방법을 규정합니다. 특히 수전설비나 분전반에서는 계통접지 방식(TN, TT, IT)에 따라 보호도체와 중성선의 결선 방식이 달라지므로, 설계 단계에서 계통접지 방식을 먼저 확정하는 것이 중요합니다.

일반 배선용 분전반에서는 주 접지단자(메인 접지 부스바)에 모든 보호도체를 집중시키고, 여기서 다시 접지극 도체로 연결하는 구조를 따릅니다. 분기 회로별 보호도체를 임의로 직렬 연결하지 않고, 각 회로가 접지 부스바에 독립적으로 접속되도록 하는 것이 원칙입니다.

전기용품 및 부속 자재 인증(KC 인증)

접지 부스바와 관련 부속 자재는 KC 인증(국가통합인증마크) 대상 여부를 확인하고, 해당 시 인증 제품을 사용하는 것이 원칙입니다. KC 인증은 자재가 예상되는 기계적·전기적 스트레스를 견딜 수 있는지 확인하는 절차이며, 준공 검사 및 사용전검사 시 인증 여부가 확인 대상이 됩니다. 전기설비의 안전관리 전반에 대해서는 한국전기안전공사의 자료를 참고하면 실무에 도움이 됩니다.

통신 및 정보통신설비 접지(KS 및 방송통신기자재 기준)

통신실이나 데이터센터의 랙 접지는 정보통신공사 관련 기준과 KS 표준에 따라 별도로 설계되는 경우가 많습니다. 통신용 접지 부스바는 압착 단자를 체결할 수 있는 2홀 패턴을 갖추는 경우가 일반적이며, 랙과 케이지, 인프라 구조물의 체계적인 본딩 지점을 제공합니다. 장비 접지, 실드, 서지 보호 장치가 예측 가능한 방식으로 본딩될 수 있도록 절연 지지대 위에 일정 간격으로 설치하는 것이 권장됩니다.

국제 표준과의 연계(IEC 61439)

IEC 61439는 저압 수배전반·제어반 조립체를 다루는 국제 표준으로, KEC 역시 이 국제 표준과 정합성을 유지하는 방향으로 개정되어 왔습니다. 전력 배전용 부스바뿐 아니라, 접지 및 본딩 부스바가 조립체에 어떻게 통합되는지도 이 표준의 영향을 받습니다. 해외 수출용 설비나 이중 인증이 필요한 프로젝트에서는 IEC 61439를 함께 참조해 이격 거리, 기계적 강도, 부스바 내량을 검증합니다. 관련 법령 원문은 국가법령정보센터에서 확인할 수 있습니다.

이러한 기준들은 접지 부스바가 단순히 볼트로 고정된 부품이 아니라, 지락 전류를 안전하게 전달하고 금속부를 본딩해 전위차를 제거하며 검사 요구 사항을 충족하는 시스템의 일부임을 보장합니다.

접지 부스바와 중성선 바의 차이: 혼용 금지

설치자가 접지 부스바와 중성선 바를 혼동하는 경우는 실무에서 흔히 발생합니다. 특히 기존 설비를 개조하거나 좁은 제어반에서 작업할 때 이런 문제가 자주 나타납니다. 하지만 두 부품은 전기적으로 완전히 다른 역할을 합니다.

중성선 바는 정상 운전 중 귀로 전류를 운반합니다. 분전반 내부에서는 중성선 바가 금속 외함과 직접 접촉하지 않도록 절연 지지대 위에 설치되어야 합니다. 귀로 전류는 중성선 도체를 통해서만 흘러야 하며, 판넬 프레임을 통해 흐르면 안 됩니다. 반면 접지 부스바는 외함에 견고히 본딩되어, 보호도체와 지락 전류가 대지로 향하는 직접적이고 낮은 임피던스 경로를 제공해야 합니다.

인입 지점 하위 구간에서 중성선과 접지가 실수로 본딩되면, 부하 전류가 외함과 노출 금속부를 통해 흐를 수 있으며 이는 심각한 감전 위험을 초래합니다. 예를 들어 여러 업체가 입주한 사무실을 개보수하던 중 서브 분전반의 중성선과 접지 바가 잘못 연결된 사례가 있었습니다. 특정 회로에서 지락 사고가 발생하자 전류가 판넬 외함을 통해 흘렀고, 누전차단기가 불필요하게 동작했습니다. 이를 바로잡기 위해 중성선 바를 다시 절연하고, 모든 보호도체가 접지 부스바에 올바르게 연결되었는지 재확인해야 했습니다. 처음부터 중성선과 접지를 명확히 분리했다면 피할 수 있었던 문제입니다.

재질, 표면 처리 및 구조

접지 부스바의 재질 선택은 비용뿐 아니라 전도도, 내식성, 장기 신뢰성에도 영향을 줍니다. 구리는 전도도와 연성이 우수해 접지용 기본 재질로 널리 사용되며, 단자 접속이 쉽고 기계적으로도 견고합니다. 주석 도금 구리 접지 바는 산화를 억제해 해안 지역이나 고습도 환경에서 특히 유용합니다. 알루미늄은 가볍고 저렴하지만, 동일 단면적 기준 전도도가 낮아 같은 지락 전류 용량을 확보하려면 더 큰 바가 필요할 수 있습니다.

제조사는 다양한 단자와 도체 규격에 맞춰 여러 홀 패턴의 접지 바를 공급합니다. 통신용 2홀 단자 패턴을 지원하는 제품도 있으며, 설치 편의성과 이격 거리 확보를 위해 절연체와 스탠드오프 브래킷이 포함된 키트 형태로 제공되기도 합니다. 고전류 판넬용 접지 바는 홀 공차와 모서리 품질을 유지하기 위해 전문 가공 장비로 제작됩니다.

사이징 및 선정 체크리스트

적절한 접지 부스바를 선정하는 것은 단순히 판넬에 들어가는 가장 긴 바를 고르는 일이 아닙니다. 판넬 제작자와 설계자는 다음 항목을 실무 체크리스트로 확인해야 합니다.

접속 수량과 도체 규격을 먼저 계산해, 예상되는 보호도체 접속 수에 맞는 홀 패턴과 간격을 선택해야 합니다. 단면적과 기계적 강도 측면에서는 체결 하드웨어를 지지할 충분한 두께와, 지락 전류로 인한 전자력을 견딜 수 있는 강도가 필요합니다. 통신 및 데이터 랙 용도에서는 표준 2홀 단자 패턴을 지원하는지 확인해야 하며, 습하거나 부식성 환경에서는 주석 도금 바를 우선 검토합니다. KC 인증 여부와 관련 국내 규정 충족 여부도 반드시 확인해야 하고, 이격 거리와 절연 거리 요구 사항을 충족하도록 커버, 라벨, 절연체 등 부속 자재도 함께 준비해야 합니다.

판넬에서는 접지 바를 최소 이격 거리를 확보한 상태로 외함에 설치하고, 접지극 도체와 본딩해야 합니다. 데이터 및 통신 랙에서는 수평·수직 랙 접지 바로 케이블 경로를 정리하고 접지 경로를 짧게 유지하며, 부스웨이 시스템에서는 조립체 일부로 통합 접지 바를 포함해 현장 작업량을 줄이는 경우도 있습니다.

설치 모범 사례: 체결 토크, 본딩, 배선 경로

접지 부스바는 올바르게 선정하는 것만큼 정확하게 설치하는 것도 중요합니다. 단자와 스터드에는 제조사가 제시한 체결 토크 기준을 반드시 따라야 접속부 이완과 저항 증가로 인한 발열을 방지할 수 있습니다. 필요한 경우 절연 스탠드오프에 바를 설치하고, 금속 외함 부품과 견고히 본딩하여 일관된 접지 기준면을 형성해야 합니다.

보호도체는 가능한 짧고 직접적인 경로로 배선해야 합니다. 길게 루프를 형성한 접지선은 임피던스를 증가시켜, 확보하려는 저임피던스 경로의 성능을 오히려 저하시킬 수 있습니다. 또한 모든 접속부에는 명확한 라벨을 부착해, 향후 유지보수 인력이 어떤 보호도체가 어떤 접지 부스바로 연결되는지 쉽게 파악할 수 있도록 해야 합니다.

현장에서 흔히 발생하는 실수로는 중성선을 접지 바에 이중 체결해 기능 분리를 혼동시키는 경우, 홀을 과도하게 사용해 체결 토크 관리가 어려워지는 경우, 다중 캐비닛 시스템에서 외함 간 본딩 점퍼가 누락되는 경우가 있습니다. 이러한 문제는 명확한 시공 도면, 적절한 부속 자재, 통전 전 최종 점검 체크리스트를 통해 예방할 수 있습니다.

산업별 적용 사례 및 사용 환경

접지 부스바는 신뢰성 있는 접지 기준면이 필요한 모든 설비에서 사용됩니다. 데이터센터에서는 랙 내부의 수평 접지 바가 서버와 스위치의 접지 경로를 짧고 일관되게 유지합니다. 무선 통신 기지국에서는 2홀 단자 패턴을 갖춘 부스바가 낙뢰 보호, 서지 접지, 장비 본딩을 통합하는 데 활용됩니다. 선박이나 산업용 DC 설비에서는 음극 부스바가 섀시 접속과 함께 접지 기준 역할을 하는 경우가 많으며, 산업용 수배전반에서는 IEC 기반 조립체가 저압 적용을 위한 검증된 구조의 일부로 접지 부스바를 포함합니다.

각 사용 환경은 내식성, 이격 거리, 기계적 견고성에 대해 서로 다른 요구 조건을 가지므로, 설계 초기 단계에서 설치 환경을 명확히 정의하는 것이 중요합니다.

사양서에 포함해야 할 항목

접지 부스바를 발주하거나 견적을 요청할 때는 사양서에 재질 및 표면 처리, 치수와 두께, 홀 배치도, 포함 부속 자재, 인증 사항, 관련 문서를 명확히 기재해야 합니다. 재질 및 표면 처리에는 구리, 주석 도금 구리, 알루미늄 여부를 표시하고, 홀 배치도에는 홀 간격, 크기, 수량, 나사 규격을 명시해야 합니다. 부속 자재에는 절연체, 브래킷, 단자 포함 여부를 확인하고, 인증 항목에는 KC 인증 표시와 관련 규정 준수 여부를 기재해야 합니다. 또한 설치 지침, 체결 토크표, 보증 조건도 함께 요구하는 것이 좋습니다. 명확한 사양서는 제작팀과 현장팀의 기준을 일치시키고 검사 절차를 단순화합니다.

결론

접지 부스바는 판넬 안에 들어가는 단순한 금속 바가 아닙니다. 안전, 규정 준수, 설비 안정성에 직결되는 접지 및 본딩 전략의 핵심 구성품입니다. 한국전기설비규정(KEC)에 따라 접지 부스바를 설계하든, 2홀 단자 구조의 통신용 접지 부스바를 선정하든, 접지는 신중하게 검토해야 할 중요한 설계 요소입니다.

적절한 재질을 선택하고 KC 인증과 관련 통신 기준을 확인하면, 검사자와 시공자 모두가 신뢰할 수 있는 접지 시스템을 구성할 수 있습니다. 부식성 환경에서는 구리 또는 주석 도금 구리가 주로 사용됩니다. 국내 규정과 현장 조건을 함께 반영한 올바른 사이징과 이격 거리는 임피던스를 낮추고 등전위 기준면 형성을 돕습니다. 이를 통해 지락 전류를 안정적으로 제어할 수 있습니다. 명확한 체크리스트와 KEC, KC 인증, 산업 실무에서 접지 부스바가 어떤 역할을 하는지에 대한 이해가 있다면, 판넬 제작자, 설계자, 현장 기술자 모두가 동일하고 신뢰성 있는 기준으로 작업할 수 있습니다.
