Seçim, kanalın panodaki yerine göre yapılır. Klemens ve cihaz sıralarının önünde kablolar her noktadan çıkabilsin diye yarıklı kanal kullanılır; ince iletkenlerde dar, kalın demetlerde geniş yarık seçilir. Kabloların hiçbir yere bağlanmadan ilerlediği dikey hatlarda ise yan duvarı kapalı kanal daha düzenli bir çözümdür.

Kablo kanalı, kabloları içinde toplayıp koruyan, kapağı açılabilen ve yan duvarlarındaki yarıklardan her noktada kablo çıkışına izin veren bir taşıma elemanıdır. Panolarda montaj plakasına sabitlenir ve çoğunlukla sert PVC’den üretilir. Bina güzergâhlarındaki metal kablo tavasından farklı olarak pano içinde cihazlara kablo dağıtır.

DIN 46235 kablo pabucundaki “20 12–120” işaretlemesinde 20 kalıp numarasını, 12 M12 cıvata deliğini, 120 ise mm² cinsinden anma kesitini gösterir. Doğru seçim için bu üç değeri sırasıyla sıkma kalıbı, bağlantı cıvatası ve kablo kesitiyle karşılaştırın.

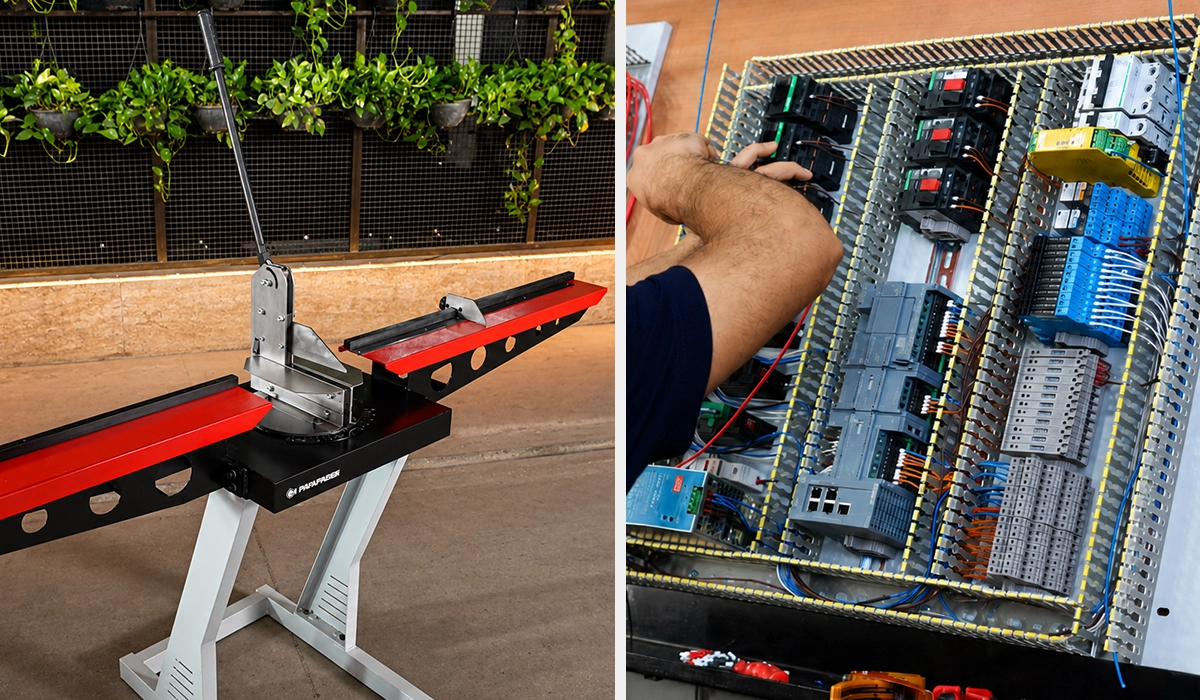

Pano içi kablo kanalı montajı, yerleşim krokisi hazırlanıp kanal güzergâhı omurga–dal mantığıyla kurulduktan sonra kesim, plakaya tespit, kablo çekme ve etiketleme adımlarıyla tamamlanır. Kanal ölçüsü seçimi bu sürecin dışında kalır; montajda öncelik, erişim paylarını korumak, çapaksız kesim yapmak, kabloları uzun hattan kısa dala doğru çekmek ve her kabloyu iki ucundan proje koduna göre etiketlemektir.

Pano içi kablo kanalı ölçüleri genişlik × yükseklik şeklinde okunur (40×60 mm gibi). Genişlik seçimi için kabloların dış çaplarından hesaplanan toplam kesit alanı, kanal iç alanının yaklaşık %60’ını geçmemelidir. Derinlik ise kablo sayısına değil, kablonun dişten çıkarken çizdiği büküm yarıçapına göre belirlenir; sığ kanalda kapak kablo yığınına değil çıkış yayına oturur. Standart ölçüler 25×25, 25×40, 40×40, 40×60, 60×60, 80×80 ve 100×100 mm’dir.

Ölçüyü krokiden alıp gövde ile kapağı ayrı işaretleyin, kanalı mengeneye sabitleyin ve tek kararlı hamleyle kesin. Dar kesitte kanal makası, tekrarlı işte boy dayamalı giyotin kesici, geniş kesit ve 45° köşede ince dişli gönye testere kullanın. Kesimden sonra çapağı alıp talaşı pano dışına çıkarın.
