Pano içi kablo kanalı ölçüleri, kabloların yalıtım dâhil dış çapına, kanalın kullanılabilir iç alanına, bükülme yarıçapına ve cihaz yerleşimine göre seçilir. 25×25, 40×60 veya 100×100 mm gibi ölçüler ilk karşılaştırmayı sağlar; ancak doğru seçim için kabloların kanala sığması kadar çıkış noktalarında sıkışmaması ve kapağın zorlanmadan kapanması da gerekir.
Montaj tamamlandığında kanal kapağı kapanmıyorsa, sorun aşırı doluluk, kablo geçişlerinde üst üste binme, yetersiz yükseklik veya kapak uyumsuzluğu olabilir. Bu rehberde pano imalatçıları, montaj teknisyenleri ve otomasyon mühendisleri için ölçü tablosunu, doluluk hesabını ve yerleşim kontrollerini birlikte ele alıyoruz.
Okumak yerine dinlemeyi tercih ediyorsanız, bu makalenin geri kalanını aşağıdaki ses dosyasından dinleyebilirsiniz.
Pano içi kablo kanalı ölçüleri nasıl okunur?
Birçok üretici kanal ölçülerini genişlik × yükseklik (G×Y) biçiminde belirtir. Bu gösterimde 40×60 mm, 40 mm genişlik ve 60 mm yükseklik anlamına gelir. Sipariş vermeden önce katalogdaki ölçü sırasını ve teknik çizimi kontrol edin; ürün adındaki iki sayının sırasını tek başına yeterli kabul etmeyin.
Kanal yüksekliği, montaj plakasından dışarı doğru uzanan boyuttur ve uygulamada kanal derinliği olarak da anılır. Dış ölçüler ile kabloların yerleşebileceği iç ölçüler aynı değildir. Cidarlar, taban ve kapak geometrisi kullanılabilir alanı azaltır.
| Ölçü (G×Y) | Örnek kullanım alanı | Seçimde kontrol edilecek nokta |
|---|---|---|
| 25×25 mm | Az sayıda ince iletken içeren küçük kontrol kutuları | Kullanılabilir iç alan ve ilave kablo ihtiyacı |
| 25×40 mm | Plaka üzerinde genişliği sınırlı kablo güzergâhları | Kanal yüksekliği, kablo çıkışları ve kapak erişimi |
| 40×40 mm | Kontrol devreleri ve klemens bağlantıları | Güzergâhın en yoğun bölümündeki doluluk |
| 40×60 mm | Daha fazla kablonun toplandığı klemens ve cihaz grupları | İç alan, çıkış yoğunluğu ve cihaz bağlantı mesafesi |
| 60×60 mm | Birden fazla kablo grubunu toplayan pano içi hatlar | Güç ve sinyal ayrımı ile bakım erişimi |
| 80×80 mm | Kablo sayısının veya dış çapların arttığı güzergâhlar | Bükülme yarıçapı, termal koşullar ve plaka alanı |
| 100×100 mm | Yüksek kablo yoğunluğuna sahip toplama hatları | Gerçek kapasite, mekanik destek ve gelecekteki eklemeler |
Tablodaki uygulamalar seçim örnekleridir; ölçüler belirli bir akım değerine veya sabit kablo sayısına karşılık gelmez. Ürün serisine göre ara ölçüler ve farklı yükseklikler bulunabilir. Örneğin, Phoenix Contact CD 40X60, 40 mm genişlik, 60 mm yükseklik ve 2.000 mm uzunlukla tanımlanır. Bu boy uzunluğunu bütün markalar için varsaymayın.
Delikli kanal ile kapalı yan duvarlı kanal arasındaki fark
Pano içi delikli, diğer adıyla yarıklı veya taraklı kablo kanalı, kabloların yan duvardaki açıklıklardan cihazlara yönlendirilmesini kolaylaştırır. Kapalı yan duvarlı kanallarda aynı çıkış esnekliği yoktur. Bir ürünün pano içinde kullanılabilirliği yalnızca delikli olup olmamasına değil, kullanım amacına, malzemesine ve üretici tarafından belirtilen uygunluk koşullarına bağlıdır.
PVC yaygın bir seçenektir; halojensiz ürünler de bulunur. Malzeme, çalışma sıcaklığı ve alev davranışı proje şartnamesine göre kontrol edilmelidir. IEC 61084-2-3, panolar içine monte edilen yarıklı kablo kanalı sistemleri için özel gereklilikleri ve deneyleri kapsar. Ürünün uygunluk beyanı, pano tasarımının tamamının uygunluğunu tek başına göstermez.
Kablo kanalı doluluk oranı nasıl hesaplanır?
Doluluk oranı, kabloların yalıtım dâhil toplam kesit alanının kanalın kullanılabilir iç kesit alanına oranıdır. İletken üzerindeki 1,5 mm² veya 2,5 mm² değeri metal iletkenin kesitini gösterir; kanal hesabında doğrudan bu değer kullanılmaz.
- Dış çapları belirleyin. Her kablo veya yalıtılmış iletken için üreticinin verdiği dış çapı ve adet bilgisini alın.
- Toplam alanı hesaplayın. Dairesel bir kablo için alan π × d² / 4’tür. Her kablo tipinin alanını adediyle çarpıp sonuçları toplayın.
- Kullanılabilir kanal alanını bulun. Öncelikle üreticinin verdiği kullanılabilir kesit değerini veya kapasite tablosunu kullanın. Bu bilgi yoksa, teknik çizimdeki net iç genişlik ve net kullanılabilir yüksekliği esas alın.
- Projede geçerli sınırla karşılaştırın. Üretici talimatlarını, uygulanabilir standardı ve proje şartnamesini birlikte değerlendirin.
Toplam kablo alanı = Σ (adet × π × dış çap² / 4)
Doluluk oranı (%) = toplam kablo alanı / kullanılabilir kanal alanı × 100
Alanlar mm², çaplar mm cinsinden alınmalıdır. Dairesel olmayan kablolarda üreticinin verdiği geometrik bilgiler kullanılmalıdır. Dış genişlik ile dış yüksekliğin çarpımından yalnızca cidar kalınlığını çıkarmak doğru bir alan hesabı değildir.
Doluluk oranı yüzde kaç olmalı?
Her pano için geçerli tek bir doluluk yüzdesi yoktur. Örneğin Panduit’in ilgili kanal serileri için yayımladığı kapasite kılavuzu, hesaplarını %50 doluluk üzerinden verir. Bu değeri başka bir ürün veya proje için otomatik olarak geçerli saymayın; %60’ı da genel bir güvenli sınır olarak kullanmayın.
Geometrik olarak yeterli alan bulunması, kabloların akım taşıma kapasitesinin ve sıcaklık koşullarının uygun olduğunu kanıtlamaz. Gruplama, yüklenme ve pano içi sıcaklık ayrıca değerlendirilmelidir.
40×60 kablo kanalı için örnek doluluk hesabı
Aşağıdaki örnekte 40×60 mm nominal ölçülü bir kanalın kullanılabilir iç alanının 2.000 mm² olduğu varsayılmıştır. Bu değer herhangi bir ürünün doğrulanmış kapasitesi değildir; gerçek seçimde katalog değeri kullanılmalıdır.
| Kablo grubu | Adet | Varsayılan dış çap | Toplam alan |
|---|---|---|---|
| A grubu | 40 | 3 mm | 282,7 mm² |
| B grubu | 10 | 5 mm | 196,3 mm² |
| Toplam | 50 | Farklı çaplar | 479,1 mm² |
Yuvarlanmamış değerlerle doluluk oranı 479,1 / 2.000 × 100 ≈ %24 olur. Alan hesabı uygun görünse bile kabloların çıkışlarda üst üste binmesi, bağlantı noktalarına ulaşması ve kapağın kapanması ayrıca kontrol edilir. Bu nedenle “40×60 kanal kaç kablo alır?” sorusu dış çaplar bilinmeden yanıtlanamaz.
makinelerimizi sahada izleyin
Kanal derinliği ve kablo bükülme yarıçapı
Genişlik ve yükseklik birlikte seçilmelidir. Aynı dış kesit alanına sahip iki kanal, farklı en-boy oranları nedeniyle montaj sırasında aynı sonucu vermeyebilir. Dar ve yüksek bir kanal plaka üzerinde yer kazandırabilir; ancak kabloların çıkış yönüne ve cihaz terminallerine uygun olmayabilir.
Kablo kanaldan çıkarken üreticinin belirttiği minimum bükülme yarıçapı korunmalıdır. Bu değer kablo yapısına ve sabit ya da hareketli kullanım koşullarına bağlıdır. Kanal yüksekliğini yalnızca kablo çapının belirli bir katı olarak seçmek yeterli değildir.
- Çıkış yönünü inceleyin. Kablonun kanal içinde ve dışında izlediği yol ile terminalin konumunu birlikte değerlendirin.
- Yoğun çıkışları kontrol edin. Aynı açıklıktan geçen kabloların üst üste binmesi yerel sıkışma oluşturabilir.
- Cihaz önündeki alanı koruyun. Daha yüksek kanal, bazı cihazların bağlantı ve bakım erişimini zorlaştırabilir.
Kablo kanalı kapağı neden kapanmaz?
Aşırı doluluk, kanal ağzına taşan dönüşler, düzensiz kablo yerleşimi, yanlış kapak veya deforme olmuş kanal gövdesi olası nedenlerdir. Önce sorunun bulunduğu bölgeyi inceleyin. Çözüm bazen daha yüksek kanal, bazen daha geniş kanal, bazen de kablo güzergâhının değiştirilmesidir.
Kapak, kabloları zorla bastırarak kilitlenmemelidir. Bununla birlikte, geçmeli kapağın yerine oturması için üreticinin öngördüğü normal montaj baskısı gerekebilir; kapağın elle hiç bastırılmadan kapanması genel bir kabul ölçütü değildir.
Tırnak aralığı ve kablo çıkış noktaları
Yarıklı kanal seçiminde yalnızca dış ölçülere bakmayın. Yarık genişliği, tırnak genişliği ve adım mesafesi, kabloların nereden ve nasıl çıkabileceğini etkiler. Dar yarıklı seriler ince kontrol bağlantılarının düzenlenmesine yardımcı olabilir; daha büyük dış çaplı kablolarda açıklığın uygunluğu ayrıca kontrol edilmelidir.
Kabloyu dar bir açıklıktan zorlayarak geçirmeyin. Üretici kontrollü tırnak çıkarılmasına izin veriyorsa, önerilen yöntemi uygulayın; keskin kenar bırakmayın ve kapağın tutunmasını zayıflatmayın. Çıkış noktalarını klemens yerleşimiyle birlikte planlayın.
DIN ray ve kablo kanalı yerleşimi nasıl planlanır?
Kanal genişliği, ray konumu ve cihaz boyutları aynı yerleşim çiziminde değerlendirilmelidir. IEC 60715, cihazların raylara uyumlu montajına ilişkin boyutsal ve işlevsel gereklilikleri kapsar. Yaygın TH 35 rayın 35 mm olması, raylar arasında bırakılacak mesafeyi belirlemez.
DIN raylar arasında her pano için geçerli 60 veya 80 mm gibi tek bir minimum mesafe verilemez. Cihazın boyutlarını, üretici tarafından istenen havalandırma boşluklarını, terminal yönünü, kablo dönüşünü ve tornavida erişimini birlikte kontrol edin. Mesafenin ray merkezleri arasında mı, cihaz kenarları arasında mı ölçüldüğünü de çizimde belirtin.
Dikey kanallar çoğu yerleşimde toplama güzergâhı olarak kullanılır; ancak her zaman yatay kanallardan büyük olmaları gerekmez. Her bölümün ölçüsünü o bölümden geçen kablo grubu ve yerel çıkış yoğunluğu belirler.
Güç ve sinyal kablolarının ayrılması
Özellikle sürücü çıkışları ve anahtarlanan güç devreleri, yakınındaki hassas sinyal ve haberleşme hatlarında elektromanyetik girişim riskini artırabilir. Ayrı güzergâhlar planlamak bu riski azaltmaya yardımcı olur; tek başına bütün parazit sorunlarını ortadan kaldırmaz.
- Güç ve hassas sinyal hatları için ayrı kanalları tercih edin; gerekli mesafeleri cihaz üreticisinin EMC talimatlarına göre belirleyin.
- Kesişme gerekiyorsa üretici talimatları doğrultusunda mümkün olduğunca dik açıyla geçiş yapın.
- Ortak güzergâh zorunluysa yalıtım, devre ayırma ve EMC koşullarının bu düzenlemeye izin verdiğini doğrulayın.
- Metalik bölücüyü tek başına yeterli çözüm saymayın; uygunluğu, montajı ve gerekli eşpotansiyel bağlantısı değerlendirilmelidir.
Ayrı kanalların kapladığı alanı ve ekran bağlantıları için gereken yeri pano yerleşimine baştan ekleyin.
Gelecekteki kablolar için ne kadar yer bırakılmalı?
Yedek kapasite, seçilen doluluk sınırını aşma izni değildir. Bugünkü kablolar ile öngörülen ilave kabloların toplamı, gelecekte de geçerli sınırın içinde kalmalıdır. Kanalın boş görünen bütün alanı sonradan kabloyla doldurulabilecek kapasite olarak değerlendirilmemelidir.
Örneğin mevcut kablo alanı 600 mm², öngörülen ilave alan 200 mm² ve proje için kabul edilmiş doluluk sınırı %50 ise gerekli kullanılabilir kanal alanı en az (600 + 200) / 0,50 = 1.600 mm² olur. Bu örnek yalnızca geometrik ön seçimdir; çıkışlar ve termal koşullar ayrıca kontrol edilir.
Yedek alanı bütün panoya eşit dağıtmak yerine büyümenin beklendiği güzergâhlarda planlayın. Yeni bir cihaz için kanal içinde boşluk bulunması kadar rayda, klemens grubunda ve kablo giriş bölgesinde de yer bulunması gerekir.
Kanal kesimi ve montaj kontrolü
Doğru ölçüde seçilen kanalın kesimi de temiz olmalıdır. Kesim sonrasında çapakları ve keskin kenarları giderin; kanal gövdesi ile kapağın doğru eşleştiğini kontrol edin. Sabitleme noktaları ve kesilen tırnaklar kablo yalıtımına zarar vermemelidir.

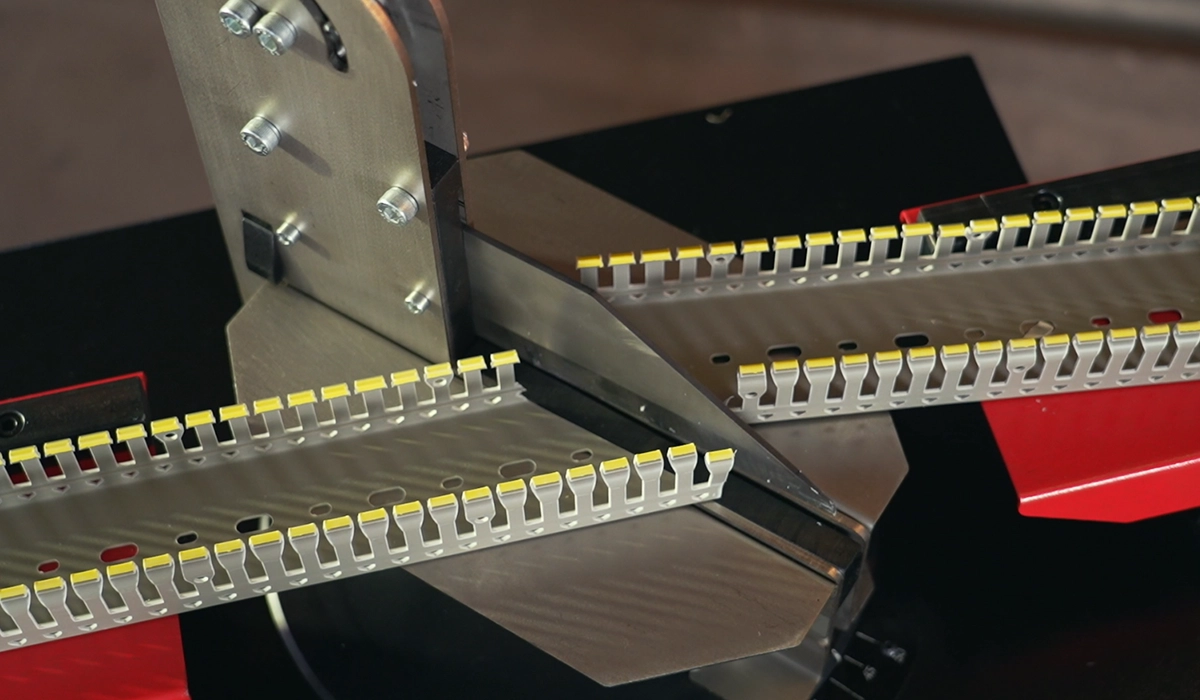

Seçtiğiniz kanalları montaj planındaki uzunluklara göre hazırlarken kanal gövdesi ve kapağı için uygun bir kesme ekipmanı kullanın. Örneğin, PAYAPRESS DUC-100 kablo kanalı kesme makinesi, kanal tipine bağlı olarak 100 mm’ye kadar genişlikteki kanalları ve kapaklarını kesmek için kullanılabilir. Ekipman seçiminde kanalın malzemesini, profilini ve kesim ihtiyacını birlikte değerlendirin.
Kablo kanalı seçiminde kaçınılması gereken altı hata
- İletken kesitini kablonun kapladığı alan sanmak: Yalıtım dâhil dış çapı kullanın.
- Nominal ölçüyü net iç alan kabul etmek: Üreticinin kullanılabilir kesit veya kapasite verisini kontrol edin.
- Yalnızca ortalama doluluğa bakmak: Güzergâhın en yoğun bölümünü ve kablo çıkışlarını değerlendirin.
- Yüksekliği ve cihaz erişimini ihmal etmek: Bükülme yarıçapını, kapak açıklığını ve terminal erişimini birlikte kontrol edin.
- Güç ve sinyal ayrımını montaj sonuna bırakmak: Güzergâhları EMC ve elektriksel ayırma koşullarına göre önceden planlayın.
- Gelecekteki eklemeleri hesaba katmamak: Beklenen kabloları doluluk sınırını aşmadan kapasite hesabına ekleyin.
