Modell: CFCM-30ES-30EH
Eckenformmaschine
Kaltumform-Eckenformmaschine
Eckenformmaschine

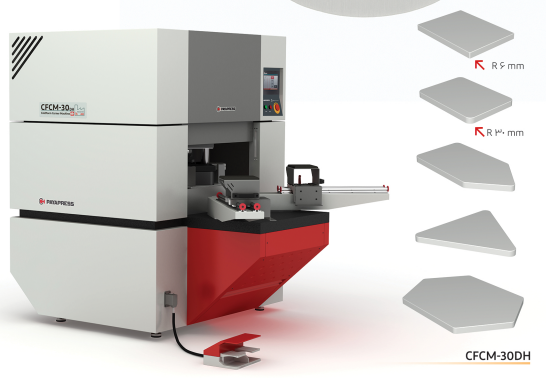

Modell: CFCM-30ES / CFCM-30EH

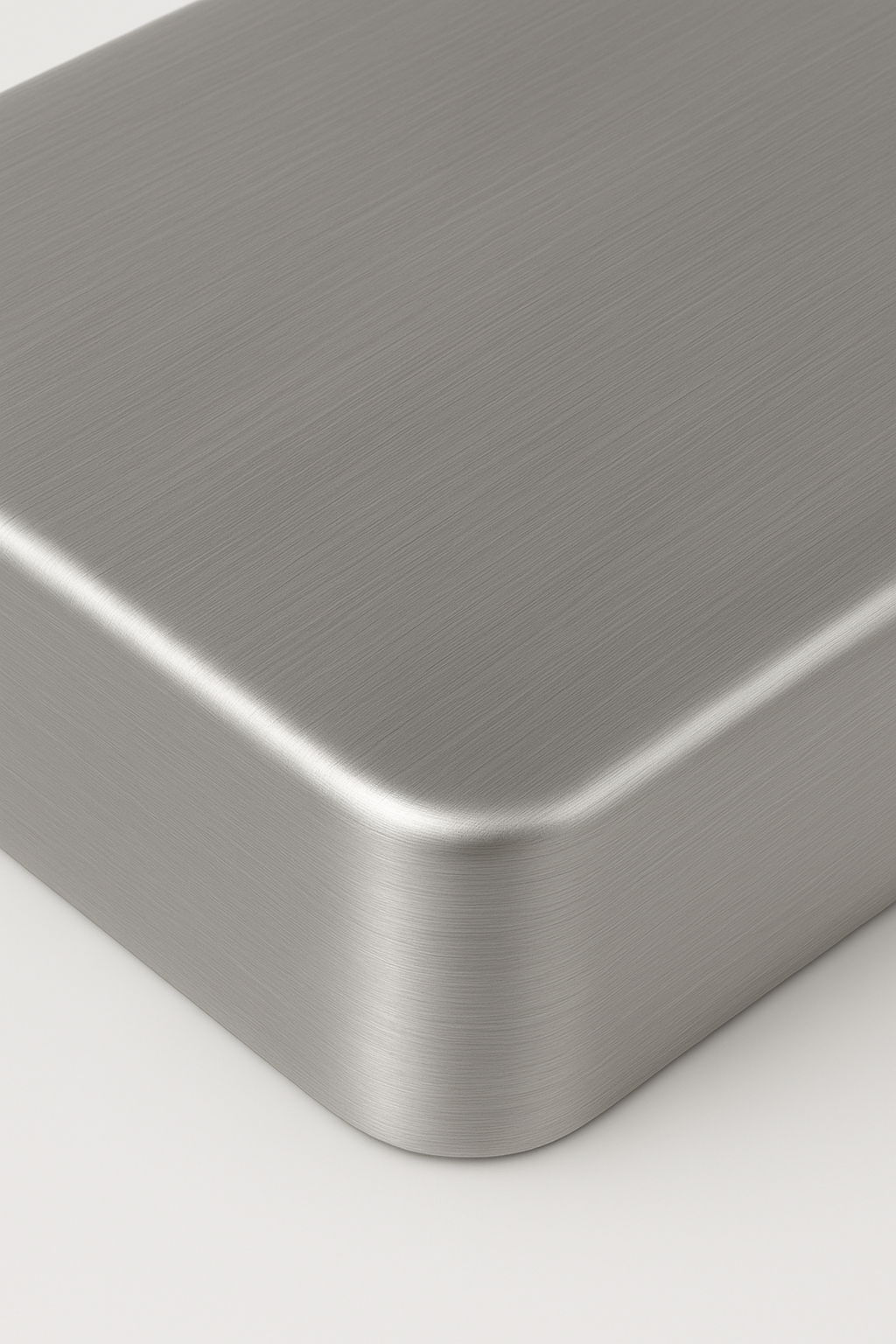

Die Eckenformmaschine ist eine schweißfreie Lösung zur Herstellung nahtloser und perfekt gleichmäßiger Blechkanten. Durch ein präzises Kaltumformverfahren werden Schweißen, Schleifen und Polieren vollständig eliminiert, wodurch Produktionszeit und Fertigungskosten erheblich reduziert werden.
Sie ist für eine hohe Wiederholgenauigkeit und den langfristigen industriellen Einsatz konzipiert. Die Maschine gewährleistet identische Eckgeometrien mit hoher Festigkeit und einer sauberen Optik und ist damit die ideale Wahl für moderne Blechbearbeitungslinien.
EINFÜHRUNG
TECHNISCHE INFORMATIONEN
Eckenformmaschine: Revolution in der Herstellung von Blechkanten
In der Welt der Blechbearbeitung ist das Erreichen präziser und gleichmäßiger Metallecken eine entscheidende Aufgabe. Traditionelle Methoden umfassen einen arbeitsintensiven, mehrstufigen Prozess wie Schneiden, Biegen, Schweißen, Schleifen und Polieren. Dieser umfangreiche Prozess ist nicht nur zeitaufwendig, sondern auch kostspielig. Die PAYAPRESS Eckenformmaschine (CFCM-30ES / CFCM-30EH) verändert die Art und Weise, wie Metallecken hergestellt werden, indem sie Schweißen und Polieren vollständig eliminiert. Dadurch werden Produktionszeit und Kosten erheblich reduziert, während gleichzeitig gleichbleibend hochwertige Ergebnisse gewährleistet werden.
Hauptmerkmale der Eckenformmaschine
- Präzisionstechnik: Die CFCM-Serie verwendet fortschrittliche Umformtechnologie, um nahtlose und ästhetisch hochwertige Ecken mit hoher Wiederholgenauigkeit zu erzeugen.
- Vielseitigkeit: Geeignet für verschiedene Blechstärken und unterschiedliche Biegeradien, wodurch sie für eine Vielzahl von Anwendungen einsetzbar ist.
- Langlebigkeit: Gefertigt aus hochfesten Materialien und modernem Industriedesign, um einen zuverlässigen Dauerbetrieb über viele Jahre zu gewährleisten.
- Einfache Bedienung: Erhältlich in manuellen und automatischen Ausführungen für unterschiedliche Blechstärken und flexible Nutzung durch den Bediener.
Vorteile der Verwendung der Eckenformmaschine
Die PAYAPRESS Eckenformmaschine steigert die Produktionsgeschwindigkeit erheblich, da Schweißen, Schleifen und Polieren entfallen. Sie gewährleistet eine hohe und konstante Produktqualität, da jede Ecke präzise geformt wird. Dadurch werden Arbeitskosten reduziert und Materialverluste minimiert, da keine manuelle Nachbearbeitung erforderlich ist. Die Flexibilität der Maschine ermöglicht kundenspezifische Biegungen und Werkzeugdesigns für unterschiedliche Anforderungen.
Maximale Effizienz
Ein herausragendes Merkmal dieser Maschine ist ihre Fähigkeit, hochwertige Ecken in einem Bruchteil der Zeit herzustellen, die mit traditionellen Methoden erforderlich ist. Dank des präzisen Umformprozesses und des schnellen Werkzeugwechsels können Anwender gleichbleibende Ergebnisse ohne Risiko menschlicher Fehler erzielen. Ob Z-förmige Biegungen oder individuelle Werkzeuge – diese Maschine garantiert hohe Genauigkeit und Effizienz.
Anpassbare Werkzeuge für verschiedene Anwendungen
Unsere Eckenformmaschine wird mit mehreren Werkzeugoptionen geliefert, die je nach Projektanforderung individuell angepasst werden können. Zu den beliebtesten Werkzeugen gehören:
- Z-Form-Werkzeug: Entwickelt für präzise Z-förmige Biegungen, die häufig in der Industrie eingesetzt werden.
- Kantenbiegewerkzeug: Ideal zum Formen von Blechkanten und bietet hohe Flexibilität in Form und Größe.
- Torsionswerkzeug: Perfekt für das Verdrehen von Sammelschienen in speziellen Anwendungen.
Jedes Werkzeug kann nach spezifischen Abmessungen ausgelegt werden, sodass Ecken mit unterschiedlichen Radien nach Ihren Anforderungen gefertigt werden können.
Technische Spezifikationen
Fazit
Die PAYAPRESS Eckenformmaschine ist ein echter Meilenstein in der Blechumformindustrie. Sie eliminiert kostspielige und zeitaufwendige Arbeitsschritte wie Schweißen, Schleifen und Polieren und bietet Herstellern eine schnellere und effizientere Lösung für die Produktion hochwertiger und gleichmäßiger Metallecken. Mit ihren anpassbaren Werkzeugen und präzisen Umformmöglichkeiten bietet diese Maschine maximale Flexibilität und stellt eine wertvolle Investition für jede moderne Fertigungsumgebung dar.
| Modell | CFCM-30EH | CFCM-30ES |
|---|---|---|
| System zur Anpassung der Maschineneinstellungen an verschiedene Blechstärken | Manuell | Automatisch |
| Maximal zulässige Blechgröße (B × L × H) | 1420 × 1200 × 1850 mm | 1420 × 1200 × 1850 mm |
| Dickenbereich | 0,5 bis 2 mm | 0,5 bis 2 mm |
| Zulässige Blechdicke (geölt) – ST12 | 0,8 bis 2 mm | 0,8 bis 2 mm |
| Zulässige Blechdicke (schwarz) – ST37 | 1,5 bis 2 mm | 1,5 bis 2 mm |
| Zulässige Blechdicke – Edelstahl | 0,8 bis 2 mm | 0,8 bis 2 mm |
| Formradiusbereich | 6 bis 30 mm | 6 bis 30 mm |
| Mindeststückgröße | 210 × 210 mm | 210 × 210 mm |
| Gewicht des Hauptgeräts | 1200 kg | 1200 kg |
| Gesamtleistung | 4,5 kW | 4,5 kW |
| Maximaler Hydraulikdruck | 200 bar | 200 bar |
| Gesamtmotorleistung | Electrogen 1 × 4 kW | Electrogen 1 × 4 kW |
| HMI-Größe | 7 Zoll | 7 Zoll |
| PLC | Delta | Delta |
| Hydrauliktankkapazität | 50 Liter | 50 Liter |
| Rohrverbindung | RN | RN |
| Dichtungen | Kastas | Kastas |
| Hydraulikventil | Tork Hydraulics | Duplomatic |
| Hydraulikpumpe | Arafan | Arafan |
| Sensor | Autonics | Autonics |
| Steuercodes | Raad | Autonics |
| AC-Schütz | Hyundai | Schneider |
FINDEN SIE IHRE LÖSUNG
FAQ's
Häufig gestellte Fragen
Was ist eine Eckenformmaschine?
Eine Eckenformmaschine ist ein spezialisiertes Werkzeug zur Formung von Blechkanten ohne Schweißen, Schleifen oder Polieren. Sie erzeugt nahtlose und hochwertige Ecken mit hoher Präzision und Geschwindigkeit und eignet sich ideal für Sammelschienen sowie andere Blechbearbeitungsprozesse.
Welche Vorteile bietet die Verwendung einer Eckenformmaschine?
Zu den wichtigsten Vorteilen einer Eckenformmaschine gehören höhere Produktionsgeschwindigkeit, geringere Arbeitskosten und eine deutliche Reduzierung von Materialverlusten. Darüber hinaus gewährleistet die Maschine gleichbleibende und einheitliche Ergebnisse, was die Gesamtqualität der Metallkanten in der Serienproduktion verbessert.
Kann die Eckenformmaschine unterschiedliche Blechstärken verarbeiten?
Ja, die Eckenformmaschine kann verschiedene Blechstärken von 0,5 mm bis 2 mm verarbeiten, abhängig vom Modell (CFCM-30EH mit manuellen Einstellungen und CFCM-30ES mit automatischer Anpassung). Diese Vielseitigkeit ermöglicht eine effiziente Bearbeitung unterschiedlichster Materialien.
Ist die Eckenformmaschine für verschiedene Formen und Radien anpassbar?
Ja, die Eckenformmaschine ist mit anpassbaren Werkzeugen ausgestattet, die die Herstellung verschiedener Eckformen ermöglichen, darunter Z-Formen, Kantenbiegungen und Torsionsformen. Diese Flexibilität stellt sicher, dass spezifische Kundenanforderungen erfüllt und hochgradig individualisierte Metallecken produziert werden können.
Wie hoch ist die erwartete Lebensdauer der Eckenformmaschine?
Dank ihres robusten Industriedesigns, hochfester Materialien und wartungsarmen Betriebs ist die Eckenformmaschine für viele Jahre kontinuierlicher Nutzung ausgelegt. Sie wurde entwickelt, um den Anforderungen intensiver Produktion standzuhalten und langfristige Zuverlässigkeit sowie Langlebigkeit zu gewährleisten.
