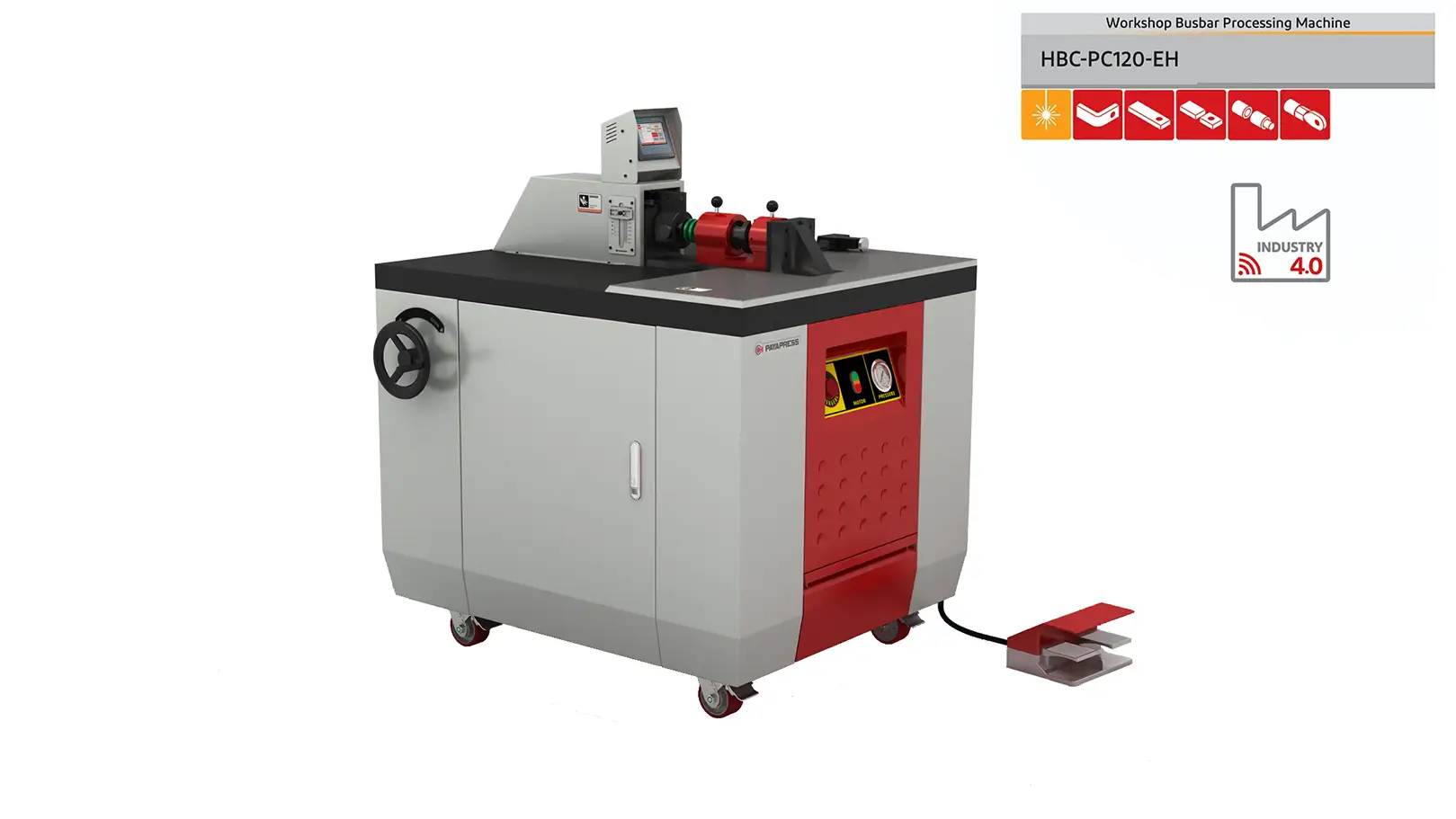

Модель: HBC-PC120

Гидравлический станок для гибки токопроводящих шин

Цеховой станок для обработки шин

Цеховой станок для обработки шин
Цеховой переносной станок является одной из наших самых популярных моделей и широко используется у клиентов.

The reason… small structure… fit even in small workshops…
Причина популярности в компактной конструкции: станок подходит даже для небольших мастерских. С его помощью можно выполнять три операции по алюминиевым и медным шинам: пробивку, резку и гибку.

The workshop busbar processing machine is actually a 3-in-1… economical price… less space…
По сути это станок 3 в 1 для обработки шин по экономичной цене, который занимает меньше места, поэтому он доступен большему числу мастерских.

Having this machine is like having a baby “HBC-A120” and with just one power pack!
Этот станок можно сравнить с компактной версией «HBC-A120», но с одной гидростанцией.

But what is the difference… only works with one power pack… cannot use all features at the same time… change the heads…
Главное отличие в том, что устройство работает от одной гидростанции. Это означает, что нельзя выполнять все операции одновременно, а для перехода к другой операции необходимо менять головку (узел).

For example… cutting… need punch… change the whole head…
Например, если вы выполняли резку, а затем требуется пробивка, нужно заменить головку.

But on this device… head changing… really fast…
При этом смена головки выполняется очень быстро и не занимает много времени.

Another difference… capable of crimping and cutting cables… by changing heads…
Ещё одно отличие: станок также может выполнять опрессовку и резку кабелей. Достаточно заменить головку, чтобы перейти к операциям по кабелю.

The crimping cable capacity… up to 300mm² and cutting… 240 mm²…
Опрессовка кабеля до 300 мм², резка кабеля до 240 мм².

busbar bending and cutting capacity… up to 120 × 12 mm…
Максимальная способность по гибке и резке шин: до 120 × 12 мм.

In the punching section… circle dies sizes… M6 up to M18 (rectangle and oval optional)
В пробивном узле стандартные круглые матрицы: от M6 до M18. Прямоугольные и овальные матрицы доступны опционально.

ВВЕДЕНИЕ

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Особенности цехового станка для обработки шин

This busbar processing machine is able to fulfill… busbars and cables… small workshops.
Этот станок позволяет выполнять операции по алюминиевым и медным шинам, а также по кабелям. Это отличный выбор для мастерских, которые работают с шинами и кабелями, особенно при ограниченном рабочем пространстве.

The operating pressure… 150 bar, power rating… 1 × 1.5 Kw, voltage… 220 Volt – 1/50 Hz.
Рабочее давление: 150 бар. Мощность: 1 × 1,5 кВт. Питание: 220 В, 1 фаза, 50 Гц.

Система двойного действия

В гидросистемах используются цилиндры двух типов:

A) Single-acting hydraulic cylinder
A) Одностороннего действия

B) Double-acting hydraulic cylinder
B) Двухстороннего действия

In this case… we only use the double-acting system on all of our devices.
В наших станках применяется только система двухстороннего действия.

Now, what is a “Double-acting system”?
Что такое система двухстороннего действия?

A double-acting cylinder uses two lines… full power… both directions… press and lift… ideal.
Цилиндр двухстороннего действия использует две гидролинии и обеспечивает полное усилие в обоих направлениях. Если требуется одинаково эффективно прижимать и возвращать рабочий узел, такой цилиндр является оптимальным решением.

This device has been upgraded recently and has equipped with 4.0 industry technology… feedback…
Станок был недавно обновлён и оснащён технологиями Industry 4.0, которые позволяют получать обратную связь о процессе во время работы.

HBC-PC120-EH	МОДЕЛЬ
Резка, пробивка и гибка токопроводящих шин поочерёдно Опрессовка/резка кабеля (опция)	Функция
До 120 × 12 мм	Гибочная способность
До 120 × 12 мм	Режущая способность
Круглые матрицы: M6, M8, M10, M12, M14, M16, M18 Размер опрессовки/резки: до 240 мм²	Пробивная способность
До 240 мм²	Способность опрессовки кабеля
Электронный контроллер Высокоточный энкодер	Контроллер гибки
Один гидроагрегат, система двойного действия	Гидравлическая система
Лазерный указатель	Лазерный центрир для пробивки
200 бар	Рабочее давление
1 × 1.5 кВт	Номинальная мощность
220 В – 1/50 Гц	Напряжение
Гидравлическое масло H68 – 30 литров	Масло
100 × 120 × 101 (В) см	Габариты основного стола

Подберите решение для обработки шин

FAQ's

Часто задаваемые вопросы

Каковы габариты станка?

Габариты станка 100 × 120 × 101 (высота) см

Какова способность по опрессовке кабеля?

Опрессовка кабеля до 300 мм²

Какова способность по резке кабеля?

Резка кабеля до 240 мм²

Каков диапазон круглых матриц в пробивном узле?

Круглые матрицы от M6 до M18

Какова способность по гибке?

Гибка шин до 120 × 12 мм
