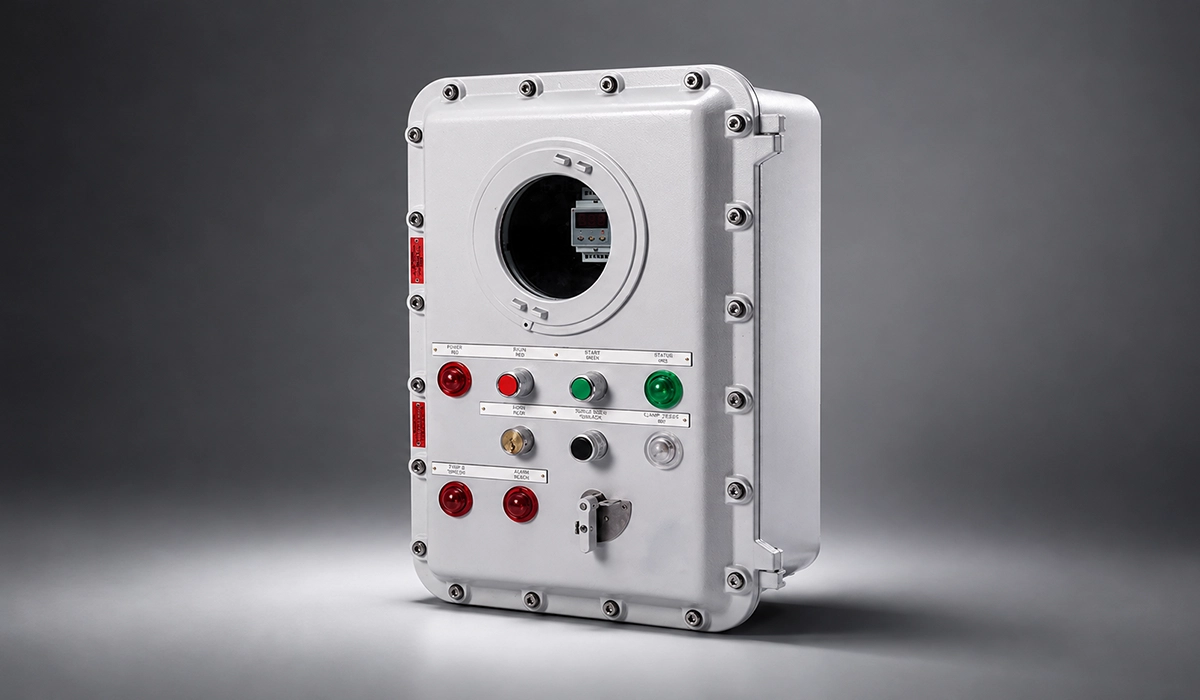

Exproof Pano Üretimi: ATEX Sertifikasını Geçersiz Kılan Şey Neden Genelde Köşede Saklıdır?

Bir pano düşün: sertifikalı tasarım, doğru paslanmaz kalitesi, sertifikalı kablo rakoru. Yine de tesis muayenesinde uygunsuz çıkıyor. Sorun çoğu zaman büyük ve görünür bir kusur değildir; köşede kalan birkaç milimetrelik bir süreksizliktir. Exproof pano üretimi işte tam burada, tasarım masasında değil, imalat tezgâhında kazanılır ya da kaybedilir.

Bu yazı tek bir soruya odaklanıyor: ATEX sertifikası ne zaman geçersiz olur? Cevabın büyük kısmı conta sürekliliğinde ve köşe kalitesinde saklıdır. Artırılmış emniyet mahfazasında beyan edilen koruma derecesi — çıplak iletken parça varsa asgari IP54 — köşede kaybedilirse, koruma yönteminin kendisi ortadan kalkar. Sana kazandıracağı karar da nettir: sürekliliği imalatın hangi adımında kaybediyorsun, bunu nerede durdurabilirsin?

Okumak yerine dinlemeyi tercih ederseniz, bu makalenin devamını aşağıdaki ses dosyasından dinleyebilirsiniz.

Önce Bir Ayrım: Ex d ile Ex e Aynı Şey Değil

Doğru başlangıç, hangi koruma tipini ürettiğini bilmektir. Ölçütü tek cümleyle koyalım: koruma, işlenmiş alev yolunun tanımlı boşluğundan mı geliyor, yoksa mahfazanın beyan edilen IP derecesinden mi? Bu yüzden exproof pano üretimi planlanırken sorulacak ilk soru şudur: elimdeki gövde hangi standarda göre koruyor?

Ex d ile Ex e arasındaki fark nedir sorusu, o nedenle akademik değil, doğrudan bir üretim kararıdır:

• Ex d, alev sızdırmaz mahfaza (TS EN 60079-1). İçeride patlama olabileceğini kabul eder ve alevin dışarı yayılmasını engeller. Koruma, tanımlı boşluk ve uzunluğa sahip işlenmiş alev yolundan gelir. Contalar burada alev yolunu oluşturmaz. Gövde çoğunlukla döküm ya da ağır kaynaklı yapıdır. Ayrıntı için alev sızdırmaz mahfaza (Ex d) rehberine bakabilirsin.
• Ex e, artırılmış emniyet (TS EN 60079-7). Kıvılcım ve arkın baştan oluşmasını engellemeyi hedefler. Koruma tek bir unsurdan değil, bir paketten gelir: büyütülmüş yalıtım ve yüzeysel kaçak mesafeleri, titreşimde gevşemeyen sertifikalı klemensler, sınırlanmış yüzey sıcaklığı ve mahfazanın beyan edilen IP derecesi. Gövde genellikle bükülmüş sac veya paslanmazdır. Standardın kendisi için TS EN 60079-7 artırılmış emniyet (Ex e) rehberini inceleyebilirsin.

Sahadaki gerçek panolar çoğu zaman ikisinin karışımıdır. Ark üreten şalt kısmı Ex d bir bölmeye, klemens ve dağıtım kısmı Ex e bir bölmeye alınır; bu birleşik yapı Ex de olarak işaretlenir. Yani aynı pano üzerinde iki farklı imalat disiplini yan yana çalışır.

Bu yazı ikinci grubu, yani korumanın conta ve mahfaza sızdırmazlığına dayandığı gövdeleri ele alıyor. Orada köşe kalitesi estetik değil, doğrudan bir uygunluk meselesidir.

Ex e ve Ex t’de Koruma Neye Dayanır?

Burada mahfazanın kendisi bir koruma elemanına dönüşür. Ölçüsü nettir: TS EN 60079-7, çıplak iletken parça bulunduran mahfazalar için asgari IP54, yalnızca yalıtılmış parça bulunduranlar için asgari IP44 şart koşar. Yöntem de nettir: bu dereceyi kesme, büküm, kaynak ve montaj boyunca hiç düşürmemek.

Sıradan bir panoda koruma derecesi bir konfor ölçütüdür: toz girmesin, su sızmasın. Ex e’de ise koruma yönteminin ta kendisidir. Derece düşerse yöntem ortadan kalkar; pano artık “biraz daha az korunaklı” olmaz, uygunsuz olur. Artırılmış emniyet panosunda hangi koruma derecesi gerekir sorusunun ağırlığı buradan gelir.

Pratikte çoğu üretici IP54’ün epey üzerine, IP65 veya IP66’ya çıkar. Bunun sebebi pazarlama değil, ömür payıdır: dış saha koşullarında nem ve kirlenme yüzeysel kaçak riskini büyütür ve asgari eşikte üretilen bir mahfaza yıllar içinde o eşiğin altına düşer.

Toz ortamları benzer bir mantıkla, ama daha sinsi çalışır. Toz ortamında hangi koruma tipi kullanılır diye sorulduğunda cevap TS EN 60079-31 kapsamındaki “t” tipi korumadır. Burada eşikler doğrudan IP koduna bağlanmıştır: Bölge 20 ve Bölge 21 için IP6X, Bölge 22 için IP5X. İletken toz (Grup IIIC) söz konusuysa pratikte IP6X’in altına inilmez. Ayrıca toz ekipmanında sıcaklık sınıfı T1–T6 yerine doğrudan azami yüzey sıcaklığı olarak işaretlenir; örneğin T135 °C.

Farkı şöyle koyalım: gaz, açıklıktan geçer ve seyrelir. Toz ise geçer ve birikir. Köşedeki bir mikro açıklık gaz ortamında yıllarca sorun çıkarmayabilir; toz ortamında aylar içinde içeride ölçülebilir bir katman üretir. Bu yüzden aynı gövdenin Bölge 21 için üretilen versiyonu, Bölge 1 için üretilenden daha sıkı bir köşe disiplini ister.

Daha fazlasını öğrenmek ister misiniz? pano sac kalınlığı hakkındaki makalemiz bu konuyu daha kapsamlı şekilde ele alıyor.

Köşe Neden En Zayıf Nokta?

Hedef basit: conta baskısı çevre boyunca eşit olsun. Ölçüsü, köşedeki conta sıkışma oranının düz bölgeyle aynı bantta kalmasıdır — çoğu poliüretan dökme contada teknik föyde tipik olarak %25–50 aralığı verilir. Yöntem ise conta hattını köşede kesmeden sürdürmektir.

Bir exproof panoda gövde ortasından sızıntı nadirdir. Sorun neredeyse her zaman köşededir. Üç sebebi var:

1. Geometri değişir. Düz kenarda conta tek eksende sıkışır. Köşede iki eksende zorlanır; kesiti bozulur, birim alana düşen baskı düşer.
2. Ek yeri genelde köşeye denk gelir. Kesilip yapıştırılan contalarda ek yerini köşeye getirmek en kolayıdır, oysa en yüksek zorlanma da oradadır. Poliüretan dökme conta bu ek yerini tümüyle ortadan kaldırır. Dökme conta ile kesilip yapıştırılan conta arasındaki fark, exproof panoda tam bu noktada belirleyici olur.
3. Kaynak ve büküm izleri orada birikir. Köşe, iki yüzeyin ve iki toleransın buluştuğu yerdir. Her ikisindeki küçük sapma orada toplanır.

Bir nokta daha var ve muayenede sık sorulur: conta gövdeye tutturulmuş olmalıdır. Yapıştırılmamış, sadece kanala oturtulmuş bir conta, bakım sonrası yanlış yerleştirilebilir. Dökme conta bu riski de baştan kapatır; çünkü sökülüp yanlış takılması mümkün değildir.

Sonuç açık: exproof panoda conta neden kritiktir sorusunun cevabı köşede yatar. Exproof pano köşe birleşimi nasıl yapılmalı diye soruyorsan, cevabın çekirdeği süreklilik: köşede kesilmeyen conta, süreksizleşmeyen metal.

Conta Kanalı, Kapak Sehimi ve Cıvata Aralığı

Kapak kapandığında conta her noktada aynı bantta sıkışmalıdır. Ölçüsü, cıvatalar arasındaki kapak sehiminin conta sıkışma payını aşmamasıdır. Yöntemi, kanal düzlemselliği ile cıvata aralığını tek bir hesapta birlikte belirlemektir.

Üç değişken burada birbirine bağlıdır:

• Kanal düzlemselliği. Conta kanalı düzlemsel değilse baskı en baştan eşitsizdir. En sık sebep, bükümden sonra köşede kalan hafif burulmadır. Atölye hedefi olarak kapak kenarı boyunca 0,5 mm/m altında bir sapma çalışılabilir bir bant verir.
• Kapak sehimi. Kapak büyüdükçe cıvatalar arasında öne doğru esner. Esneme conta sıkışma payını aşarsa tam ortada bir açıklık oluşur; üstelik bu açıklık gözle görülmez.
• Cıvata aralığı. Aralığı büyütmek maliyeti düşürür, ama sehimi artırır. Pratikte işe yarayan eşik şudur: 2 mm sacta ve 600 mm’yi aşan kapak kenarında aralığı 150 mm’nin altında tut; 3 mm sacta 200 mm’ye kadar çıkabilirsin. Bu bir standart şartı değil, atölye pratiğidir; nihai değer kapak ölçüsü ve sac rijitliğiyle doğrulanır.

Dördüncü bir değişken de var ve çoğu zaman atlanır: cıvata sıkma torku. Conta sıkışma oranı, doğru tork uygulanmadan tutturulamaz. Üretici talimatında beyan edilen tork değeri montaj ve periyodik muayenede sorgulanır; eksik sıkılmış bir kapak, kusursuz bir kanalda bile IP derecesini tutturmaz.

Bu değişkenleri birlikte ele almazsan, birini düzeltmen diğerini bozar: kanalı düzeltirsin ama cıvata aralığı geniş kalır, sehim yine açıklık üretir. Karar tek bir değişkende değil, dördünün dengesindedir.

Kaynak Sürekliliği

Gövdede sızdırma yolu bırakılmaz. Ölçüsü, conta hattının dışında kalan birleşim hatlarında kesintisiz bir dikişin bulunmasıdır. Yöntemi, punta yerine sürekli dikiş ve kaynak sonrası yüzey işlemidir.

Punta kaynağının ne yaptığını net söyleyelim: parçaları tutar, ama noktalar arasında mikro açıklık bırakır. Sıradan panoda bu açıklığı conta telafi eder. Exproof panoda ise conta hattının dışında kalan her açıklık doğrudan bir sızdırma yoludur. Punta kaynağı ile kesintisiz kaynak arasındaki fark, tam burada bir güvenlik farkına dönüşür.

Üç noktaya dikkat et:

• Kaynak sonrası taşlama, dikişi düzeltirken kesiti inceltebilir. Aşırı taşlama sürekliliği görsel olarak iyileştirir, fiilen zayıflatır.
• Paslanmaz gövdede kaynak bölgesi krom oksit tabakasını yitirir ve korozyona açık kalır. Pasivasyon yapılmazsa köşe zamanla açılır. Paslanmaz exproof pano üretimi bu yüzden yalnızca kaynağı değil, kaynak sonrası temizleme ve pasivasyonu da kapsar.
• Isı girdisi bükümlü köşede çarpılma yaratır ve bu çarpılma conta kanalının düzlemselliğini bozar. Adım kaynağı ve ısı girdisinin sınırlanması burada işe yarar. Yani kaynak hatası kendini yine contada gösterir.

Sahada en sık gördüğümüz senaryo şu: köşe gözle düzgün görünür, montajda contayla toparlanır, ama ilk ısı çevriminde açılır. Sorun kaynağın kendisi değil, kaynak sonrası boyutsal kontrolün atlanmasıdır.

Sertifikayı Geçersiz Kılan Müdahaleler

Pano, teslim edildiği konfigürasyonuyla sertifikasının kapsamında kalır. Ölçüsü, gövdede sertifika kapsamı dışında hiçbir açıklığın bulunmamasıdır. Yöntemi, tüm açıklıkları üretimde planlamak ve sahada delik açmamaktır.

En yaygın ihlali başa koyalım: sahada sonradan delik açmak. Kablo geçişi unutulmuş, saha ekibi matkabı kapıp açmış. Peki exproof panoya sonradan delik açılır mı? Bu tek işlem panoyu belgelenen gövde konfigürasyonunun dışına çıkarır, çünkü exproof pano üretimi belirli bir gövde konfigürasyonu için belgelenir. Uygunluğun geri kazanılması ancak TS EN 60079-19 kapsamında yetkin bir kuruluşun onarım/revizyon işlemiyle veya yeniden uygunluk değerlendirmesiyle mümkündür. Üretimde müdahale ile sahada müdahale arasındaki fark da budur: biri planlıdır, diğeri kapsamı bozar.

Diğer sık hataları sıralayalım:

• Sertifikasız rakor veya kör tapa. Kablo rakoru sertifikalı olmak zorunda mı? Evet. Gövde uygun olsa bile geçiş elemanı uygun değilse bütün uygunsuz sayılır. Rakor hem koruma tipine uygun olmalı hem de mahfazanın IP derecesini korumalıdır. Kullanılmayan her açıklık sertifikalı bir kör tapayla kapatılır.
• Conta değişimi. Farklı malzemede, farklı sertlikte ya da farklı kesitte bir conta, beyan edilen koruma derecesini ve sıcaklık aralığını değiştirir. Yedek conta, sertifika dosyasında tanımlı olan conta olmalıdır.
• İşaretlemenin kaybı. Etiket yalnızca bir marka değil, uygunluğun okunabilir kanıtıdır: koruma tipi, gaz/toz grubu, sıcaklık sınıfı, EPL ve sertifika numarası orada yazar (örneğin II 2G Ex eb IIC T6 Gb). Sertifika numarasının sonundaki “X” eki, özel kullanım şartları olduğunu gösterir ve bu şartlar montajda uygulanmak zorundadır. Boya veya taşlama sırasında silinen etiket, sahadaki muayenede uygunsuzluktur.
• Onarım ve revizyon. Ex ekipmanın tamiri TS EN 60079-19 kapsamında ayrı kurallara tabidir; sıradan bir kaynak tamiri değildir.
• Montajın standarda aykırı yapılması. Panonun kendisi uygun olsa bile, tesisat TS EN 60079-14’e uygun kurulmazsa ve TS EN 60079-17’ye göre periyodik muayene edilmezse uygunluk sahada kaybedilir.

Sınırı net koyalım: bu değerlendirmeleri onaylanmış kuruluş yapar. Üreticinin kendi beyanı, ATEX sertifikası yerine geçmez.

Türkiye’de Hangi Mevzuat Bağlar?

Üretici ve kullanıcı sorumluluğu birbirinden ayrılır. Ölçüsü, ekipmanı bağlayan yönetmelik ile işyerini bağlayan yönetmeliğin ayrı metinler olmasıdır. Yöntemi, hangi belgenin kimden isteneceğini baştan bilmektir.

İki ayrı mevzuatı net ayırmak gerekir:

1. Ekipman tarafı. Muhtemel Patlayıcı Ortamda Kullanılan Teçhizat ve Koruyucu Sistemler ile İlgili Yönetmelik (2014/34/AB) — 30 Haziran 2016 tarihli ve 29758 sayılı Resmî Gazete. İmal edilen ve piyasaya arz edilen ekipmanı bağlar.
2. İşyeri tarafı. Çalışanların Patlayıcı Ortamların Tehlikelerinden Korunması Hakkında Yönetmelik — 30 Nisan 2013 tarihli ve 28633 sayılı Resmî Gazete. İşvereni bağlar ve Patlamadan Korunma Dokümanı hazırlanmasını zorunlu kılar.

Üreticinin işi birincisidir. Ama sahada uygunsuzluk çıktığında bedeli iki taraf birden öder: pano geri döner, tesis dokümanını güncellemek zorunda kalır. Uygulamada iki belgeyi karıştıran atölye yanlış tarafa hazırlanır: ürününü belgeler, ama tesisin isteyeceği dokümanı hesaba katmaz.

Bölge sınıfını da baştan yazılı hâle getirmek gerekir. Aksi hâlde doğru gövde yanlış yere kurulabilir. Aşağıdaki eşleşme, hangi gövdenin nereye gideceğini tek bakışta verir:

Bölge sınıflandırmasının nasıl yapıldığı ayrı bir uzmanlık alanıdır; bölge sınıflandırma (zone) çalışmaları bu ayrımı tesis ölçeğinde kurar.

Üretimde En Çok Görülen Altı Hata

Hedef, panonun muayeneden ilk turda geçmesidir. Ölçüsü, teslim sonrası uygunsuzluk kaydının bulunmamasıdır. Yöntemi, aşağıdaki altı hatayı imalat aşamasında kapatmaktır.

Exproof pano nasıl üretilir sorusunun pratik cevabı, aslında büyük ölçüde şu altı hatayı yapmamaktır:

1. Conta ek yerinin köşeye getirilmesi. Kök neden, kesme–yapıştırma yönteminin en kolay ek noktasını seçmesidir. En yüksek zorlanma köşededir ve ilk sızdırma da orada başlar. Önleyen karar: ek yeri üretmeyen poliüretan dökme contaya geçmek.
2. Punta kaynağıyla yetinilmesi. Kök neden, birleşim hattının conta ile telafi edileceği varsayımıdır. Noktalar arası açıklık, conta hattının dışında bir sızdırma yolu bırakır. Önleyen karar: conta hattı dışındaki tüm birleşimlerde sürekli dikiş şartı koymak.
3. Kapak sehiminin hesaba katılmaması. Kök neden, cıvata aralığının maliyete göre seçilmesidir. Geniş aralıklı büyük kapak ortadan açılır; açıklık gözle görülmez, yalnızca ölçüyle bulunur. Önleyen karar: aralığı kapak ölçüsü ve sac kalınlığıyla birlikte belirlemek.
4. Kaynak çarpılmasının conta kanalına yansıması. Kök neden, kontrolsüz ısı girdisidir. Köşe burulur, kanal düzlemselliği bozulur. Önleyen karar: adım kaynağı uygulamak ve kanalı kaynak sonrası mastarla ölçmek.
5. Paslanmazda pasivasyonun atlanması. Kök neden, kaynak sonrası işlemin ayrı bir operasyon sayılmamasıdır. Kaynak bölgesi korozyona açık kalır, köşe aylar sonra açılır. Önleyen karar: pasivasyonu rota kartına zorunlu adım olarak yazmak.
6. Açıklıkların üretimde planlanmaması. Kök neden, kablo listesinin imalat öncesi kesinleşmemesidir. Eksik kalan her geçiş sahada matkapla tamamlanır ve pano kapsam dışına çıkar. Önleyen karar: rakor ve kör tapa listesini imalat başlamadan dondurmak.

Bu altı maddenin ortak yanı şu: hiçbiri bir tasarım hatası değil, imalat hatasıdır. Yani hepsi tezgâhta önlenebilir. ATEX / Ex-proof ekipman muayenesi bunların çoğunu ilk turda yakalar; maliyeti ise geri dönen pano ve kayıp zaman olarak sen ödersin.

Veri Merkezi Elektrik Panosu hakkında daha fazla bilgi edinmek için ilgili makalemizi buradan inceleyebilirsiniz.

Tekrarlanabilir Köşe Nasıl Üretilir?

Hedef, aynı siparişteki panoların hepsinin aynı conta baskısını vermesidir. Ölçüsü, köşe geometrisi ile kanal düzlemselliğinin parti boyunca aynı toleransta kalmasıdır. Yöntemi, kesme, delme ve köşe şekillendirmeyi programlı yapmaktır.

Yukarıdaki altı hatanın dördü ölçü ve ısı kaynaklıdır. Ortak paydaları tekrarlanabilirlik eksikliğidir: bir panoda tutan köşe, kırkıncı panoda tutmayabilir. Güvenilir bir exproof pano üretimi sürecinin sınavı da tam burada verilir.

Köşe şekillendirmenin burada ne çözdüğü açıktır. Isı girdisi olmadan elde edilen köşe, kaynak çarpılmasını ve ona bağlı kanal bozulmasını baştan devre dışı bırakır. Delik merkezlerinin programlı açılması ise cıvata aralığını, dolayısıyla conta baskısını her panoda aynı tutar.

Kontrol tarafını da somutlaştıralım. İlk parça onayında kanal düzlemselliğini mastarla ölç, cıvata torkunu kaydet ve kapağı sıkıp conta izini kontrol et. İzin köşede kesintiye uğraması, parti durdurmayı gerektiren bir bulgudur. Sonraki panolarda örnekleme yeterlidir; ama ilk parça atlanırsa örnekleme de anlamını yitirir.

Doğru sınırı da koyalım: bunların hiçbiri sertifika garantisi değildir. Ama sertifikayı sahada kaybettiren hataların büyük kısmı tam olarak burada, imalat tezgâhında önlenir.

Sonuç: Hangi İki Kararı Verebilirsin?

Özetle, exproof panoda güvenlik büyük ölçüde köşenin sürekliliğine bağlıdır. Conta hattı köşe dahil kesintisiz kalırsa, pano beyan ettiği IP54 veya IP6X seviyesini yıllarca taşır. Artık iki kararı daha net verebilirsin: birincisi, bu ürün Ex d mi, Ex e mi, yani köşe kalitesi senin için belirleyici mi? İkincisi, conta hattının sürekliliğini imalatın hangi adımında kaybediyorsun? Bu iki soruyu yanıtlayan atölye, muayeneye çok daha hazır girer.
