Pano Sac Kalınlığı: 1,5 mm ile 2 mm Arasındaki Fark Sahada Ne Demek?

Pano sacı için tek bir kalınlık değeri yoktur; seçim pano tipine, parçanın ölçüsüne, taşıdığı yüke ve proje şartnamesine göre yapılır. Duvar tipi tali panolarda 1,2–1,5 mm yaygın bir uygulamayken, TEDAŞ-MLZ/2003-006.C kapsamındaki metal mahfazalı AG dağıtım panolarında karkas, iç konstrüksiyon, kapı ve kapak ile baza için en az 2 mm hazır galvanizli sac şartı bulunur. Bu nedenle “sac kalınlığı kaç mm olmalı?” sorusunun doğru cevabı, önce hangi pano ve hangi teknik şartname için karar verildiğini belirlemektir. Aşağıda 1,5 mm ile 2 mm arasındaki farkı; şartname, rijitlik, mekanik dayanım ve imalat maliyeti üzerinden açıklıyoruz.

Pano Sac Kalınlığı Neye Göre Belirlenir? Üç Temel Ölçüt

Pano sac kalınlığı yalnızca “kaç mm daha dayanıklı olur?” sorusuyla belirlenmez. Önce uygulanacak şartnameyi, panonun görevini ve tasarımın doğrulanacağı mekanik koşulları birlikte değerlendirin. Standartlar çoğunlukla doğrulanması gereken performansı tanımlar; belirli bir proje şartnamesi ise bazı parçalar için doğrudan kalınlık şartı koyabilir.

Bu üç başlığı ayrı değerlendirmek, özel sektör panosundaki piyasa tercihleriyle kamu işi için bağlayıcı şartları birbirine karıştırmayı önler.

Birincisi ürün standardı. Boş mahfazaya uygulanacak kurallar ile cihazları takılmış alçak gerilim tertibatının tasarım doğrulaması aynı kapsam değildir. İlgili standart, mekanik dayanım ve koruma derecesi gibi performansları tanımlar; her pano için tek bir evrensel sac kalınlığı belirlediği varsayılmamalıdır. Kullanılacak standart ve doğrulama kapsamı, panonun türüne ve proje şartlarına göre kontrol edilmelidir.

İkincisi proje veya kurum şartnamesi. Örneğin TEDAŞ-MLZ/2003-006.C, kendi kapsamındaki metal mahfazalı AG dağıtım panolarının belirli parçaları için en az 2 mm hazır galvanizli sac şartı verir. Bu değer tüm pano türlerine otomatik olarak uygulanmaz; işin kapsamı ve ihale dokümanındaki güncel şartname esas alınır.

Üçüncüsü ürün tasarımı ve üretici teknik dokümanı. Ticari panolarda kalınlık; gövde ölçüsü, kapı alanı, takviye düzeni, montaj tipi, malzeme ve beyan edilen performansa göre değişebilir. Katalogdaki değeri, projenin şartnamesi ve ürünün doğrulama belgeleriyle birlikte değerlendirin.

Özetle, önce hangi standardın ve şartnamenin geçerli olduğunu belirleyin; ardından gövde, kapak, baza ve montaj plakası gibi parçaları ayrı ayrı değerlendirin. “Pano sacı kaç mm olmalı?” sorusuna tek bir sayı vermek, pano türü ve uygulama belirtilmeden doğru olmaz.

Pano Sacı Kaç mm Olmalı? Parçaya ve Pano Tipine Göre Kalınlıklar

Pano sacı için pratik başlangıç aralığı, ürün ailesine göre değişir: duvar tipi tali panolarda gövde ve kapak için 1,2–1,5 mm; yer tipi panolarda ise tasarıma ve şartnameye bağlı olarak 1,5–2 mm veya daha yüksek değerler görülebilir. Bu aralıklar genel piyasa örnekleridir; her proje için zorunlu değer değildir.

Aynı panoda karkas, kapı, baza ve montaj plakası farklı yük ve imalat koşullarına maruz kalır. Bu nedenle kalınlığı tek bir “pano et kalınlığı” olarak değil, parça bazında ve üretici çizimleriyle birlikte değerlendirin. Aşağıdaki tablo tipik ürün örneklerini gösterir; kesin değer için ilgili ürünün teknik dokümanı ve proje şartnamesi kontrol edilmelidir.

Bu değerler tipik piyasa uygulamasıdır; bağlayıcı rakam her zaman işin şartnamesinden gelir. Burada bir karışıklığı baştan ayıralım: “dahili” kelimesi iki ayrı şeyi anlatır. Duvar tipi tali ve kumanda panoları iç mekan ürünüdür ve 1,2–1,5 mm bandında imal edilir. TEDAŞ kapsamındaki dahili tip AG dağıtım panosu ise bina içinde durmasına rağmen 2 mm zorunluluğuna tabidir. Tablodan çıkan pratik soru da şudur: “pano kapağı kaç mm olmalı” diye sorarken hangi pano ailesini konuştuğunuzu belirtmezseniz cevap havada kalır.

Bazanın neden diğer parçalardan kalın olduğunu ayrıca belirtmek gerekir. Baza panonun tüm ağırlığını taşır, taşıma ve yerleştirme sırasında en çok zorlanan parçadır ve zeminle temas ettiği için korozyona en açık noktadır. “Montaj plakası sac kalınlığı” da benzer mantıkla seçilir: plaka cihazların yükünü taşıdığı için gövdeden kalın tutulur.

Pano Sac Kalınlığı: 1,5 mm mi, 2 mm mi?

1,5 mm ile 2 mm arasında seçim yaparken önce şartnameyi, sonra pano ölçülerini ve destek düzenini kontrol edin. TEDAŞ-MLZ/2003-006.C kapsamındaki metal mahfazalı AG dağıtım panolarında ilgili parçalar için 2 mm alt sınırı tanımlanmıştır. Şartnameye tabi olmayan bir tali panoda ise 1,5 mm, ürün tasarımı ve doğrulama koşulları uygunsa kullanılabilir; bu değeri bütün panolar için genel kural saymayın.

Tablodaki değerler mühendislik hesabının veya şartname kontrolünün yerine geçmez. Önce pano tipini ve proje koşullarını belirleyin; sonra her parçanın kalınlığını, takviyesini ve doğrulanmış performansını birlikte seçin.

Pano Rijitliği İçin Sac Kalınlığı Tek Başına Yeterli mi?

Pano rijitliği yalnızca sac kalınlığına bağlı değildir. Kenar kıvırma, profil takviyesi, kapı ölçüsü ve bağlantı noktalarının yerleşimi de sehim ve burulma davranışını etkiler. Bu nedenle geniş bir kapakta kalınlığı artırmadan önce tasarımın takviye ve kesit geometrisini inceleyin.

Rijitlik, kalınlığın tek başına bir fonksiyonu değildir. Kesitin şekli en az kalınlık kadar belirleyicidir. Kenar kıvırma, profil takviyesi ve doğru aralıklı bağlantı noktaları, ince sacdan bile rijit bir gövde çıkarabilir. Kamu şartnamelerinin “kenarları kıvrılarak sabitleştirilmiş” ifadesini özellikle yazmasının sebebi tam olarak budur. TEDAŞ şartnamesi de aynı mantığı iki yerde açıkça kurar. Kapılar burulma, eğilme ve kasılmaya karşı dayanıklı olacak, gerekirse kapı içlerine kuvvetlendirici profiller sabitlenecektir. Ayrıca galvanizli plaka sacdan bükülmüş profillerle oluşturulan pano gövdesi de kabul edilir.

Tersi de geçerlidir: sac kalınlığını artırmak, tasarımın bütün mekanik sorunlarını tek başına çözmez. Geniş ve takviyesiz bir yüzeyde sehim; kapı ayarı, conta baskısı ve mahfaza koruma derecesini etkileyebilir. “İnce sac panoda ne sorun çıkarır?” sorusunun yanıtı yalnızca milimetreye değil; panel açıklığına, bükümlere, takviyelere ve montaja bağlıdır. Özellikle büyük kapılarda, kalınlık artışı ile takviye çözümünü maliyet ve doğrulama sonuçlarıyla karşılaştırın.

Kalınlık kararını verirken sırayı bozmayın: önce kapak ölçüsünü ve takviye düzenini konuşun, milimetreyi sonra.

IK Darbe Dayanımı ve Mekanik Deneyler Sac Kalınlığıyla Nasıl İlişkilidir?

Sac kalınlığı ile mekanik dayanım ilişkili olsa da IK kodu doğrudan bir milimetre karşılığı değildir. TEDAŞ-MLZ/2003-006.C kapsamındaki tasarım doğrulaması; statik yük, darbe yükü, burulma ve kapı dayanımı gibi deneyleri içerir ve tip deney raporunda beyan edilen mekanik darbe kodunun yer almasını ister. Sonuç, yalnızca sac kalınlığına değil mahfaza tasarımına ve deney numunesine bağlıdır.

IK kodu, mahfazanın mekanik darbelere karşı koruma derecesini belirtir; tek başına sac kalınlığını ifade etmez. Aynı kalınlıktaki iki pano, geometri ve takviye farkları nedeniyle aynı IK performansını göstermeyebilir. Bu nedenle istenen IK seviyesi için ilgili tasarımın deney raporunu ve rapordaki numune ölçülerini inceleyin. IK darbe dayanımıyla ilgili daha fazlası için tıklayın.

Bu nedenle “IK10 için hangi sac kalınlığı gerekir?” sorusunun tek bir sayısal cevabı yoktur. Şartname belirli bir IK seviyesi istiyorsa, yalnızca sac kalınlığını değil, ilgili pano tasarımına ait deney raporunu isteyin. Rapordaki numune boyutları, kapı ve takviye düzeni ile beyan edilen darbe kodu, teklif edilen ürünle karşılaştırılmalıdır.

TEDAŞ Şartnamesine Göre Pano Sacı Kaç mm Olmalı?

TEDAŞ şartı, yalnızca ilgili dokümanın kapsadığı panolar için geçerlidir. TEDAŞ-MLZ/2003-006.C Alçak Gerilim Dağıtım Panoları Teknik Şartnamesi, metal mahfazalı AG dağıtım panolarında karkas, iç montaj konstrüksiyonu, kapı ve kapaklar ile metal bazada en az 2 mm hazır galvanizli sac şartı tanımlar. Teklif vermeden önce ihale dokümanında atıf yapılan şartname sürümünü ve özel hükümleri doğrulayın.

Maddeleri tek tek ve net koyalım:

• Karkas (iskelet): En az 2 mm hazır galvanizli sacdan dikey ve yatay profiller, bağlantı elemanlarıyla birleştirilir.
• İç konstrüksiyon: Montaj plakaları, montaj profilleri ve bölme elemanları da en az 2 mm hazır galvanizli sacdır ve boyanmaz. Bu madde bir estetik tercih değil; boyasız yüzey topraklama sürekliliğini korur.
• Kapı ve kapaklar: En az 2 mm hazır galvanizli sac. Pano iskeletine cıvata-somun veya perçin ile monte edilir; kaynakla yapılan birleştirme kabul edilmez. Bükülmüş galvanizli profillerden oluşturulan gövde de kabul edilir.
• Baza: En az 2 mm hazır galvanizli sac ve en az 50 mm yükseklik. “Baza sac kalınlığı ne olmalı” sorusunun kamu işindeki cevabı budur.
• Sac cinsi ve kaplama: Hazır galvanizli çelik saclar TS 822 veya ISO 4998’e uygun olacaktır. Çinko kaplama ağırlığı, üç nokta deneyi ortalamasında 275 g/m² (Z 275 sınıfı) düzeyindedir.
• Kenar: Mahfaza kenarları keskin olmayacak, çapak bulunmayacaktır.
• Boya: RAL 7035 renk, astar dahil 80 ± 15 mikron kalınlık ve TS EN ISO 2409’a göre en fazla sınıf-1 sonucu. Boyama sırasında metal parçaların elektriksel sürekliliği kesilmez.

Kamu birim fiyat tarifleri de belirli pano imalatları için kalınlık ve kenar kıvırma koşulları içerebilir. İlgili tarifte anılan DKP sac ifadesini, TEDAŞ şartnamesindeki hazır galvanizli sac tanımıyla aynı malzeme şartı gibi değerlendirmeyin. “TEDAŞ pano sac kalınlığı kaç mm?” sorusunu yanıtlarken işin kendi teknik şartnamesini ve birim fiyat tarifini birlikte kontrol edin.

Şartname kapsamındaki bir kamu işinde belirtilen asgari değer tercih değil, uygunluk koşuludur; daha ince sacla teklif vermek teknik uygunsuzluğa yol açabilir. TEDAŞ-MLZ/2003-006.C ayrıca hazır galvanizli sacdan üretilen belirli birleşimlerde kaynak yerine cıvata veya perçin kullanılmasını ve topraklama bağlantılarında özel bağlantı koşullarını tanımlar. Bu hükümleri proje için geçerli dokümandan kontrol edin.

Nominal Sac Kalınlığı ile Ölçülen Değer Arasındaki Fark

Sipariş edilen nominal kalınlık ile sahada ölçülen değer arasında, ürün standardının izin verdiği toleranslar nedeniyle fark görülebilir. Ölçüm sonucu tek başına uygunsuzluk kanıtı değildir; malzeme standardı, ölçüm yöntemi ve kabul toleransı birlikte değerlendirilmelidir.

Öncelikle satın alınan ürünün kaplamalı mı kaplamasız mı olduğunu ve hangi ürün standardına göre sipariş edildiğini belirleyin. Sac kalınlığına ilişkin toleranslar ürün standardına, ebatlara ve ölçüm koşullarına bağlıdır; kaplama etkisini de malzemenin teknik dokümanına göre yorumlayın. Bu nedenle “2 mm aldım ama 1,93 mm ölçtüm” gibi bir durumda doğrudan hile veya uygunsuzluk sonucuna varmayın.

Sipariş veya sözleşmede nominal kalınlığı, malzeme kalitesini, kaplama sınıfını, ölçüm yöntemini ve kabul toleransını açıkça belirtin. Malzeme sertifikasını tedarikçiden alın ve kabul dosyasında saklayın; ölçüm uyuşmazlığında değerlendirmeyi bu belgelerle yapın.

Sac Kalınlığı; Birleştirme, Galvaniz ve Boya Seçimini Nasıl Etkiler?

Kalınlık kararı yalnızca gövdeyi değil, tüm imalat rotasını belirler. Hazır galvanizli sacda kaynak, kaplamayı birleşme bölgesinde yok eder; bu yüzden kalınlık, sac cinsi ve birleştirme yöntemi birlikte kararlaştırılır.

Zinciri kurun:

Hazır galvanizli sac kullanılıyorsa kaynak, çinko kaplamayı tam da birleşme bölgesinde eritir. Şartnamelerin cıvata ve perçin istemesinin teknik sebebi budur. Korozyon çoğu zaman gözden uzak o dikişten başlar.

DKP sac ise kaynağa uygundur, ama korozyon koruması sonradan verilmelidir. Uygulama, kaynak sonrası sıcak daldırma galvaniz veya boyadır. Kaynaklı bir gövde istiyorsanız yol budur; hazır galvanizli sacda bu yol kapalıdır. “Galvanizli sac mı DKP sac mı” tercihi işte bu noktada netleşir: hazır galvanizli sac kaplamayı baştan getirir, DKP sac kaplamayı imalata bırakır.

Üçüncü bir yol daha var: köşeyi kaynakla kapatmak yerine soğuk şekillendirmeyle kapatmak. Köşe form verme, hazır galvanizli sacda dikiş açmadan dikişsiz bir köşe üretir. Böylece kaplama yerinde kalır, taşlama ve parlatma adımı ortadan kalkar. Bu işi yapan sac metal işleme makineleri, kaynaklı imalata göre hem korozyon riskini hem işçilik süresini düşürür.

Yüzey hazırlığı da kalınlıktan bağımsız değildir. Yağ alma ve fosfatlama tipik ön işlemdir; elektrostatik toz boya bunun üzerine gelir. Kaplamanın ömrü, doğrudan altındaki hazırlığa bağlıdır. Kalınlığı artırıp ön işlemi zayıf bırakmak, korozyon açısından hiçbir şey kazandırmaz.

Son bir nokta topraklama sürekliliğidir. Süreklilik gövde, kapak ve montaj plakası arasında korunmalıdır. Boya bu sürekliliği kesebileceği için temas noktaları boyasız bırakılır, izli rondela veya özel bağlantı elemanı kullanılır.

Pano Sac Kalınlığı Seçiminde Sık Yapılan Altı Hata

Kabul aşamasında kalınlık kaynaklı ret kaydı görmek istemiyorsanız, aşağıdaki altı hatayı teklif ve imalat aşamasında kapatmanız gerekir; bunların hepsi teslimden önce, masa başında önlenebilir hatalardır.

Sahada kalınlık kaynaklı sorunların çoğu bu altı başlıkta toplanır. Her birini kök nedeni ve önleyici kararıyla verelim.

1. Şartname okunmadan fiyat verilmesi. Piyasa alışkanlığıyla 1,5 mm teklif edilir, oysa şartname 2 mm ister. İş kabulde döner. Önleyici karar basittir: teklif öncesi şartnamenin kalınlık maddesini okuyun.

2. Tüm parçalara aynı kalınlığın verilmesi. Karkas, kapak, baza ve montaj plakası farklı zorlanma altındadır. Hepsini kalın yapmak gereksiz maliyet, hepsini ince yapmak taşımada deformasyon demektir. Parçayı zorlanmasına göre seçin.

3. Rijitliğin kalınlıkla çözülmeye çalışılması. Geniş kapıda milimetre artırmak yerine takviye eklemek hem daha etkilidir hem daha ucuzdur. Pano sac kalınlığının maliyete etkisi de en çok burada, gereksiz kalın seçimde ortaya çıkar.

4. Hazır galvanizli sacın kaynaklanması. Kaplama birleşme bölgesinde yok olur, korozyon tam oradan başlar ve yıllar sonra kapak menteşesinden görünür. Bu sacta birleştirmeyi cıvata ve perçinle yapın.

5. Kenar çapağının bırakılması. Şartnameler mahfaza kenarlarının keskin ve çapaklı olmamasını açıkça ister. Çapak hem montaj güvenliği hem conta ömrü sorunudur; conta çapağa oturduğunda IP sürekliliği daha ilk yılda bozulur.

6. Kalınlık değişince imalat parametrelerinin sabit bırakılması. 1,5 mm için ayarlanmış takım, kalıp boşluğu ve tonaj, 2 mm’de aynı sonucu vermez. Sonuç, delik kalitesinde ve ölçü tutturmada sapmadır. Çalıştığınız kalınlık bandını baştan tanımlayın ve sac işleme makinesi kapasitesini bandın üst ucuna göre seçin.

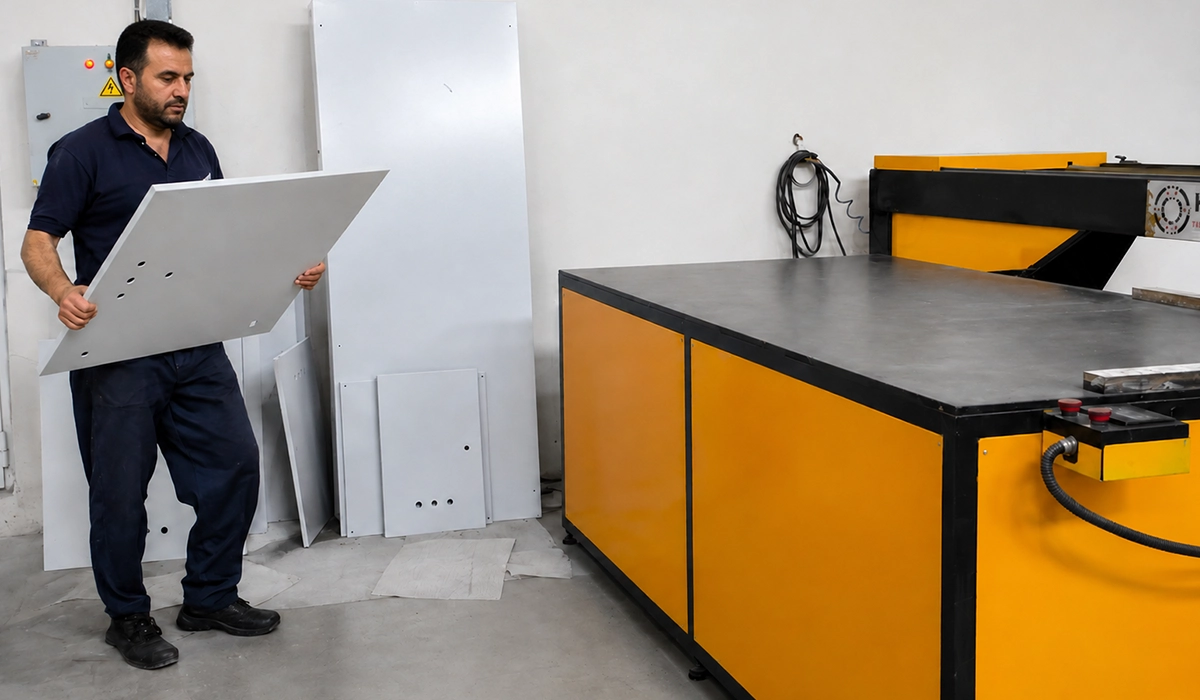

Sac Kalınlığı Artınca İmalatta Neler Değişir?

Kalınlık kararının maliyet tarafı sayıya döner: 1,5 mm’den 2 mm’ye geçmek hem sac ağırlığını hem gereken zımba kuvvetini yaklaşık üçte bir oranında artırır. Bu yüzden kalınlık değişimini takım ve tonaj ihtiyacıyla birlikte planlamak gerekir.

Delme kuvveti üç şeye bağlıdır: kesilen çevre uzunluğu, sac kalınlığı ve malzemenin kesme mukavemeti. Bunları çarparsınız. Tabloya döktüğünüzde fark net görünür.

Bunun pratik karşılıkları sırayla gelir. Mevcut tezgahın tonajı sınırda kalabilir. Takım ömrü kısalır. Çapaksız delik için kalıp boşluğu yeniden ayarlanmalıdır. Bükümde ise geri yaylanma ve minimum büküm yarıçapı değişir; 1,5 mm için hazırlanmış büküm programı 2 mm’de ölçü tutturmaz. Yani kalınlığı artırma kararı yalnızca sac faturasını değil, imalat rotasını da değiştirir; imalat maliyeti tek başına malzeme fiyatından ibaret değildir.

Tezgah seçimi de tam bu noktada devreye girer. 2 mm’ye kadar çelikte çalışabilen bir Sac Metal İşleme Makinesi, pano gövdesinde ihtiyaç duyulan delme, köşe kesme ve form işlemlerini tek tezgahta toplar. Kalınlık bandınız 1,5 mm ile 2 mm arasında gidip geliyorsa, tezgahta aranacak iki şey nettir: ilan edilen kapasitenin üst sınırında hâlâ çapaksız delik verebilmesi ve kalıp değişiminin hızlı olması.

Buradan çıkan sonuç açık: kalınlık, satın alma ile imalatın birlikte vermesi gereken bir karardır. Tek başına satın almanın verdiği bir kalınlık kararı, çoğu zaman tezgâhta düzeltilmek zorunda kalır.

Pano Sac Kalınlığı Seçimi İçin Sonuç

Başa dönelim: aynı ölçüdeki iki pano arasındaki fiyat farkı çoğu zaman gövde sacının milimetresinde saklıdır. Bu yazıdan sonra pano sac kalınlığı konusunda iki kararı artık net verebilirsiniz.

Birincisi, bu iş için kalınlık zorunlu mu, tercih mi; yani projeye standart mı, şartname mi hükmediyor. Kamu dağıtım panosunda cevap 2 mm’dir ve tartışmaya kapalıdır. Özel sektör tali panosunda 1,5 mm çoğu zaman yeterlidir. İkincisi, hangi parçada kaç mm gerekiyor ve rijitliği kalınlıkla mı, takviyeyle mi çözeceksiniz. Geniş kapaklarda cevap neredeyse her zaman takviyedir. Bu iki soruyu teklif öncesi cevaplarsanız, kabul aşamasında sürpriz yaşamazsınız.
