Kirlilik Derecesi ve Aşırı Gerilim Kategorisi: AG/OG Pano ve Bara Sistemlerinde Yalıtım Koordinasyonunun Temel Kavramları

Kirlilik derecesi, TS EN 60664-1'e göre ekipmanın çalıştığı mikroortamdaki iletken kirlilik düzeyini 1–4 arasında sınıflandırır ve gerekli yüzey kaçak mesafesini belirler. Aşırı gerilim kategorisi (I–IV) ise ekipmanın şebeke besleme noktasına yakınlığına göre maruz kalacağı geçici aşırı gerilim düzeyini tanımlar ve gerekli hava aralığını belirler.
kirlilik derecesi ve aşırı gerilim kategorisi
⏱ ...

Paylaşmak:

Ürünlerimize Göz Atın

Two-Bend
İçindekiler

Bir pano tasarlarken kesit hesabını, kısa devre dayanımını, hatta IP sınıfını çoğu mühendis refleks gibi kontrol eder. Ama iki parametre var ki genelde ya atlanır ya da yüzeysel geçilir: kirlilik derecesi ve aşırı gerilim kategorisi. Sorun şu — bu iki değer atlandığında gereken mesafeler de yanlış hesaplanır; sonuç, kağıt üzerinde “doğru” görünen ama sahada nem, toz veya bir şalt operasyonu sırasında oluşan geçici gerilimle karşılaştığında yüzey atlaması ya da yalıtım delinmesi yaşayan bir tasarımdır. Bu da genellikle en kötü zamanda, devreye almadan hemen sonra ya da bir kontrol denetiminde ortaya çıkar.

Kirlilik derecesi ve aşırı gerilim kategorisi, TS EN 60664-1’in yalıtım boyutlandırmasında kullandığı iki temel girdidir. Bu yazıda her ikisinin ne anlama geldiğini, birbirinden nasıl ayrıldığını, TS EN 61439’un AG panolar için hangi varsayılanları kabul ettiğini, 230/400 V şebekede hangi darbe dayanım gerilimlerinin referans alındığını ve OG hücrelerinde neden farklı bir sistemin kullanıldığını adım adım ele alacağız. Baştan söyleyelim: bu makale eğitim amaçlıdır; kesin tasarım değerleri için TS EN 60664-1’e ve ilgili ürün standardına başvurmanız gerekir.

Okumak yerine dinlemeyi tercih ederseniz, makalenin devamı için aşağıdaki ses dosyasını oynatabilirsiniz.

Kirlilik Derecesi ve Aşırı Gerilim Kategorisi Neden Bu Kadar Kritik?

TS EN 60664-1’in uluslararası karşılığı olan IEC 60664-1, AC 1000 V ve DC 1500 V’a kadar beyan gerilimli, alçak gerilim şebekesine bağlanan ekipmanlarda yalıtım koordinasyonunu tanımlayan temel güvenlik standardıdır ve 2000 m’ye kadar rakım için geçerlidir. Standart, gerekli mesafeleri belirlerken hesabın merkezine dört girdi koyar: çalışma gerilimi, malzeme grubu, kirlilik derecesi ve aşırı gerilim kategorisi (yalıtım tipi ve rakım da hesaba ayrıca girer). İlk ikisi genelde nettir; ekipmanın gerilimi ve yalıtım malzemesinin CTI değeri bellidir. Kirlilik derecesi ve aşırı gerilim kategorisi ise mühendislik değerlendirmesi gerektirir — hataların büyük kısmı da tam burada başlar.

Kirlilik derecesi, ekipmanın çalışacağı mikro-ortamın ne kadar kirli olacağını sınıflandırır. Aşırı gerilim kategorisi ise ekipmanın şebeke besleme noktasına ne kadar yakın olduğunu, dolayısıyla maruz kalacağı geçici gerilim şiddetini tanımlar. İkisi de sayı olarak küçük görünür (1-4 ve I-IV), ama etkileri hiç küçük değildir: yanlış seçilen bir kirlilik derecesi yetersiz yüzey kaçak mesafesine, yanlış seçilen bir aşırı gerilim kategorisi ise yetersiz hava aralığına yol açar. İkisi de ya tasarım doğrulamasında ya da sahada arızayla ortaya çıkar.

Kirlilik Derecesi: Mikro-Ortamın Dört Sınıfı

Kirlilik Derecesi Nedir? (TS EN 60664-1 Tanımı)

IEC Electropedia’daki resmi tanım kirlilik derecesini, mesafe hesabında kullanılan dört kademeli bir mikro-ortam sınıflandırması olarak tanımlıyor. Kritik nokta şu: kirlilik derecesi, tesisin genel temizliğini değil, yalıtımın gerçekten maruz kaldığı mikro-ortamı ifade eder. Belirleyici olan iki şeydir: ortamda iletken kirlilik (toz, is, metal talaşı) bulunup bulunmadığı ve yoğuşmanın ne sıklıkla beklendiği. Bir pano kapalı, iklimlendirilmiş ve düzenli bakımlıysa, dışarıdaki ortam kirli olsa bile pano içindeki mikro-ortam daha düşük bir sınıfa girebilir.

Kirlilik Derecesi 1, 2, 3 ve 4: Hangi Ortam Hangi Sınıfa Girer?

Her derece, sahada karşılaşılan gerçek koşullarla eşleşiyor:

Kirlilik Derecesi Kısa Tanım Tipik Ortam Örnekleri
KD1 Kirlilik yok veya yalnızca kuru, iletken olmayan kirlilik Hermetik kapalı bileşenler, temiz oda ortamları
KD2 Normalde yalnızca iletken olmayan kirlilik; yoğuşmayla ara sıra geçici olarak iletken hale gelebilir Ofisler, laboratuvarlar, iklimlendirilmiş kapalı pano içi
KD3 İletken kirlilik veya yoğuşmayla iletken hale gelen kuru kirlilik Endüstriyel atölyeler, yetersiz ısıtmalı dış mekan panoları
KD4 İletken toz, yağmur veya ıslaklık nedeniyle sürekli iletkenlik Yağmura açık alanlar, tuz sisi, sürekli ıslaklık

(Tablo kavramsaldır, normatif değildir; kesin sınıflandırma kararı için TS EN 60664-1’e ve ilgili ürün standardına başvurulmalıdır. IEC TR 61439-0 uygulama kılavuzuna göre KD4, pano içindeki mikro-ortam için uygulanmaz.)

Sahada en çok tartışılan ayrım KD2 ile KD3 arasında geçer. Kirlilik derecesi 2 ve 3 farkının pratik cevabı şudur: ortamda yalnızca ara sıra yoğuşma mı var, yoksa iletken parçacık — toz, is, metal talaşı — birikiyor ya da kuru kirlilik düzenli yoğuşmayla iletken hale mi geliyor? Bir OSB atölyesinde yeterince havalandırılmayan, tozlu bir üretim hattındaki pano genellikle KD3 kabul edilirken, aynı tesisin klimalı kumanda odasındaki pano KD2’ye düşebilir. TS EN 61439-1’in yaklaşımı da bu yöndedir: aksi belirtilmedikçe endüstriyel uygulamalara yönelik panolar KD3 ortamı için tasarlanır.

Mikro-Ortam ve Makro-Ortam: Pano İçi Neden Farklı Sınıflanabilir?

Türkiye’de sahada en sık karşılaşılan yanlış anlama tam olarak burada: mikro-ortam ile makro-ortam ayrımının gözden kaçırılması. Tesisin geneli (makro-ortam) KD3 veya KD4 olabilir; ama uygun IP sınıfı, sızdırmazlık, ısıtıcı-termostat veya iklimlendirmeyle korunan bir pano içindeki mikro-ortam, bu tasarımla kanıtlanması koşuluyla daha düşük bir derecede değerlendirilebilir. Tersi de geçerlidir: temiz bir binadaki panoda bile, ısıtılmayan bir kabin içinde düzenli yoğuşma oluşuyorsa mikro-ortam beklenenden kötü olabilir. Zestron’un kirlilik derecesi sınıflandırması üzerine teknik açıklaması bu ayrımın tasarım sürecinin en başında netleştirilmesi gerektiğini vurguluyor; aksi halde tüm yüzey kaçak mesafesi hesabı yanlış girdiyle başlamış olur.

Aşırı Gerilim Kategorileri: KAT I’den KAT IV’e Geçici Gerilim Stresi

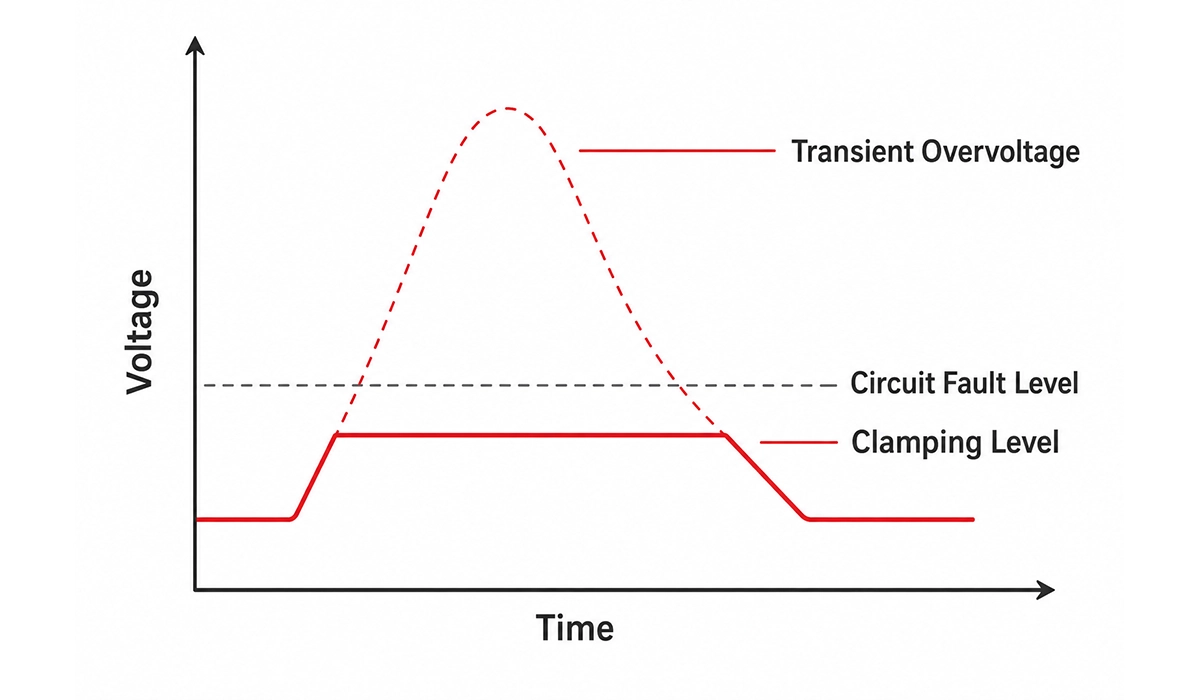

Aşırı Gerilim Kategorileri: Geçici Gerilim Stres Düzeylerinin Tanımlanması

Aşırı Gerilim Kategorisi Nedir? (Kurulum Kategorisi)

Kurulum kategorisi olarak da anılan aşırı gerilim kategorisi, ekipmanın besleme şebekesindeki konumuna göre maruz kalacağı geçici aşırı gerilim düzeyini tanımlıyor. Mantık basit: kaynağa (şebeke girişine) ne kadar yakınsanız, geçici gerilim stresi o kadar şiddetli olur, çünkü atmosferik boşalmalar ve şalt operasyonlarının ürettiği darbe gerilimleri henüz sönümlenmemiştir.

KAT I, II, III ve IV: Şebekedeki Konuma Göre Örnekler

Kategori Tanım Tipik Ekipman / Kurulum Noktası
KAT I Geçici aşırı gerilimleri sınırlayan ek koruma tedbirleri olan devreler Korumalı sinyal seviyesi devreleri, hassas elektronik
KAT II Sabit tesisattan beslenen enerji tüketen cihazlar Ofis/laboratuvar cihazları, ev aletleri, taşınabilir aletler
KAT III Bina içi sabit tesisat Dağıtım panoları, şalt cihazları, bara sistemleri
KAT IV Tesisatın başlangıç noktası (şebeke girişi) Sayaçlar, ana kesiciler, birincil aşırı akım koruma cihazları

(Tablo kavramsaldır, normatif değildir; ürün standardı gerekliliklerine göre değişebilir.)

Pratikteki farkı tek bir binada görmek mümkün: KAT II bir masaüstü yazıcıyı, KAT III o yazıcının beslendiği dağıtım panosunu ve baralarını, KAT IV ise binanın şebeke girişindeki sayaç ve ana kesiciyi kapsar. Aynı elektrik hattı üzerinde üç farklı nokta, üç farklı geçici gerilim stresi demektir. Bu kategorilerin, AC 1000 V’a kadar alçak gerilim şebekesine doğrudan bağlanan ekipman için tanımlandığını da akılda tutmak gerekir.

Anma Darbe Dayanım Gerilimi (Uimp): 230/400 V Şebekede KAT’a Göre Değerler

TS EN 60664-1, her nominal sistem gerilimi ve aşırı gerilim kategorisi kombinasyonu için bir anma darbe dayanım gerilimi (Uimp) tanımlar. Phoenix Contact Türkiye’nin aşırı gerilim koruması üzerine teknik sayfası, büyük ana dağıtımlarda ekipmanın genellikle KAT III, bazen KAT IV’e uygun olduğunu ve 400 V şebekede bunun 4 kV veya 6 kV’a kadar aşırı gerilime dayanım anlamına geldiğini belirtiyor. ABB’nin IEC 60664-1 ve IEC 60364-4-44’e dayanan aşırı gerilim koruma kataloğundaki tabloya göre 230/400 V şebekede sık kullanılan referans değerler şöyledir: KAT I için 1,5 kV, KAT II için 2,5 kV, KAT III için 4 kV ve KAT IV için 6 kV. Bu değerler temel yalıtım içindir; pekiştirilmiş yalıtımda bir üst kademe kullanılır ve kesin değer her zaman standardın güncel baskısından doğrulanmalıdır. Aşırı gerilim kategorisiyle birlikte okunmadan seçilen bir bileşen, kâğıt üzerinde çalışsa bile ilk geçici aşırı gerilimde yetersiz kalabilir.

KD ve KAT, Yüzey Kaçak Mesafesi ile Hava Aralığını Nasıl Belirler?

Yalıtım Koordinasyonu: Hangi Mesafe Hangi Parametreye Bağlı?

Yüzey kaçak mesafesi ve hava aralığı birbirinin yerine kullanılabilecek iki terim değildir; farklı arıza mekanizmalarına karşı korurlar. Elektrikport’un alçak gerilim test standartları üzerine teknik makalesi, yüzey kaçak mesafesinin iki iletken parça arasında yalıtım malzemesinin yüzeyi boyunca ölçülen en kısa yol, hava aralığının ise bu iki parça arasındaki en kısa hava mesafesi olduğunu açıklıyor. Yüzey kaçak mesafesi; çalışma geriliminin efektif değerine, malzeme grubuna ve kirlilik derecesine göre belirlenir, çünkü kirlilik yüzey üzerinde iletken bir iz oluşturma riski taşır. Hava aralığı ise esas olarak anma darbe dayanım gerilimine, yani aşırı gerilim kategorisine bağlıdır; kirlilik derecesi burada yalnızca küçük aralıklar için alt sınırı etkiler. Bir kural daha: yüzey kaçak mesafesi hiçbir zaman hava aralığından küçük olamaz.

Bu ayrım, iki mesafeyi belirleyen altı girdiyi netleştirir: çalışma gerilimi, yalıtım tipi (temel, tamamlayıcı, pekiştirilmiş), malzeme grubu, kirlilik derecesi, aşırı gerilim kategorisi ve rakım. Kirlilik derecesi ve aşırı gerilim kategorisi bu altı girdiden yalnızca ikisidir, ama en çok yorum gerektiren ikisi de onlardır. TS EN 60664-1 bu girdilerle gerekli mesafeleri veren tablolar içerir; bu tablolar standardın telif kapsamındaki içeriği olduğu için burada yeniden üretilmiyor. Yine de fikir vermesi açısından: ETP’nin TS EN 61439 yazı dizisindeki örneğe göre, 400/230 V yıldız noktası topraklı bir sistemde dağıtım seviyesindeki düzenekler için en küçük hava aralığı 3 mm’dir.

KD veya KAT Yükseldiğinde Mesafeler Nasıl Değişir?

Sayı vermeden yönü net şekilde ifade edebiliriz: kirlilik derecesi arttıkça gereken yüzey kaçak mesafesi de artar, çünkü daha kirli bir ortamda yüzey üzerinden akım kaçağı riski yükselir. Aşırı gerilim kategorisi arttıkça gereken hava aralığı artar, çünkü daha yüksek geçici gerilim daha büyük bir hava boşluğu gerektirir. Yüzey kaçak mesafesi hava aralığından küçük olamayacağı için, yüksek bir KAT dolaylı olarak kaçak mesafesini de yukarı çekebilir. Bunun dışında iki eğilim birbirinden bağımsız çalışır; KD3 ama KAT II ya da KD1 ama KAT IV gibi kombinasyonlar teknik olarak mümkündür. Önemli olan, her ikisinin de gerçek koşullara göre ayrı ayrı değerlendirilmesidir.

Örnek Tasarım Senaryosu (Normatif Değil)

Bir mühendisin, iklimlendirilmiş bir kumanda odasına kurulacak 400 V üç fazlı AG dağıtım panosu için KD2, KAT III ve 2000 m rakım koşullarında nasıl ilerlediğini kavramsal olarak gösterelim:

Parametre Örnek Değer (senaryo) Belirleyen Unsur
Nominal çalışma gerilimi 400 V üç fazlı Proje şartnamesi
Aşırı gerilim kategorisi KAT III Kurulum noktası — bina içi dağıtım panosu
Anma darbe dayanım gerilimi (Uimp) 4 kV (yaygın referans) KAT III + 230/400 V şebeke
Kirlilik derecesi KD2 Kullanıcıyla mutabık kalınmış, iklimlendirilmiş kapalı mikro-ortam (endüstriyel varsayılan KD3’tür)
Rakım 2000 m Saha verisi; TS EN 60664-1 tabloları 2000 m’ye kadar geçerlidir, üzerinde hava aralığı için düzeltme faktörü uygulanır
Malzeme grubu Grup II Yalıtım malzemesi CTI verisi
Sonuç Gerekli mesafeler (kaçak mesafe + hava boşluğu) TS EN 60664-1’in ilgili tablosundan türetilir

Bu tablo bir süreç örneğidir; sonuç sütunundaki mesafeler kasıtlı olarak boş bırakılmıştır. Gerçek projede bu değerler standardın kendisinden alınmalıdır.

AG Pano, OG Hücre ve Bara Tasarımında KD ve KAT Seçimi

AG Panolarda Varsayılan Kabuller: TS EN 61439 Ne Diyor?

TS EN 61439-1’e göre, aksi belirtilmedikçe endüstriyel uygulamalara yönelik panolar KD3 ortamı için tasarlanır; endüstriyel olmayan uygulamalarda KD1, KD2 veya KD3 seçilebilir. Yani “iç mekan panosu, KD2’dir” varsayımı her zaman doğru değildir: KD2 isteniyorsa bunun sipariş aşamasında kullanıcı tarafından belirtilmesi ve pano üreticisi tarafından belgelenmesi gerekir. TS EN 61439 serisinin uluslararası karşılığı olan IEC 61439-1, yalıtım koordinasyonunu kirlilik derecesi ve beyan darbe dayanım gerilimi üzerinden ele alır. Aşırı gerilim kategorisi tarafında bina içi dağıtım panoları ve baralar tipik olarak KAT III’te, şebeke girişindeki ana dağıtım ise KAT IV’te değerlendirilir; panonun Uimp değeri bu kategoriye göre seçilir. ETP’nin TS EN 61439 yazı dizisi, büyük akımlı modüler sistem üreticilerinin güvenli tarafta kalmak için çoğu zaman KD3 ve malzeme grubu IIIa varsayımıyla tasarım yaptığını aktarıyor.

OG Hücrelerinde Farklı Bir Dil: Yalıtım Seviyesi ve Kirlilik Şiddeti

OG hücrelerinde resim değişir, çünkü TS EN 60664-1’in kirlilik derecesi ve aşırı gerilim kategorisi sistemi AC 1000 V’a kadar alçak gerilim ekipmanı için tanımlanmıştır. IEC 62271-200 1 kV üzeri ve 52 kV’a kadar metal muhafazalı anahtarlama donanımını kapsar. Burada yalıtım, IEC 62271-1’deki anma yalıtım seviyesiyle tanımlanır: anma güç frekansı dayanım gerilimi (Ud) ve anma yıldırım darbe dayanım gerilimi (Up). Örneğin 24 kV anma gerilimli bir hücre için tipik Up değeri 125 kV’tur ve bu seviyeler 1000 m’ye kadar rakım için geçerlidir. Açık hava trafo merkezlerindeki izolatörlerde ise kirlilik, IEC TS 60815 serisindeki saha kirlilik şiddeti (SPS) sınıflarıyla — çok hafiften çok ağıra a’dan e’ye — değerlendirilir ve kaçak yolu buna göre boyutlandırılır. Bu nedenle OG ekipmanı için “KD3 / KAT IV” gibi bir ifade teknik olarak doğru değildir; KD ve KAT, OG hücresinin içindeki AG yardımcı ve kontrol devreleri için geçerliliğini korur.

Bara Üretimi ve Yerleşimi İçin Pratik Notlar

KD ve KAT seçimi, bara üretiminde üç unsuru doğrudan etkiler: fazlar arası ve faz-toprak hava aralığı, destek izolatörlerinin konumu ile yüzey kaçak yolu, pano IP sınıfı ile iklimlendirme düzeyi. Akış kısaca şöyledir: önce KD ve KAT belirlenir, ardından ilgili ürün standardı seçilir, sonra gerekli mesafeler hesaplanır, en son bara ve pano tasarımı bu değerlere göre şekillenir. Bu sırayı tersine çevirmek — yani önce panoyu tasarlayıp KD ve KAT’ı sonradan uydurmaya çalışmak — sahada en sık görülen tasarım hatalarından biridir. Şunu da unutmayın: hesaplanan mesafe, ancak bara delikleri, bükme noktaları ve kesim boyları çizimle birebir örtüşürse sahada korunur; sınıra yakın tasarlanmış bir hava aralığını birkaç milimetrelik sapma tek başına bozabilir.

KD ve KAT Nasıl Belirlenir? 5 Adımlı Hızlı Kontrol Listesi

Bu adımlar normatif değildir; kirlilik derecesi ve aşırı gerilim kategorisi seçiminde sahada başlangıç noktası olarak kullanılabilir, ama nihai karar her zaman TS EN 60664-1 ve ilgili ürün standardına dayanmalıdır.

  1. Şebekedeki kurulum konumunu belirleyin: şebeke girişi mi (KAT IV), bina içi dağıtım mı (KAT III), fişli ya da sabit tesisattan beslenen bir yük mü (KAT II)?
  2. Pano içindeki mikro-ortamı değerlendirin: iletken toz, talaş, is ve yoğuşma var mı? Endüstriyel uygulamada varsayılan KD3’tür; KD4 pano içi için uygulanmaz.
  3. Çalışma gerilimini, yalıtım tipini, malzeme grubunu (CTI) ve kurulum rakımını netleştirin; 2000 m üzerinde hava aralığı düzeltmesini not edin.
  4. Yüzey kaçak mesafesini, hava aralığını ve anma darbe dayanım gerilimini türetmek için TS EN 60664-1 ve ilgili ürün standartlarını kullanın (AG panolar için TS EN 61439; OG hücreleri için TS EN 62271-200 ve IEC 62271-1’deki yalıtım seviyeleri).
  5. Seçilen KD, KAT ve Uimp değerlerini pano teknik dosyasında belgeleyin; varsayılandan farklı bir kirlilik derecesi isteniyorsa bunu sipariş aşamasında yazılı olarak belirtin.

Kirlilik Derecesi ve Aşırı Gerilim Kategorisini Doğru Okumak: Sahada Neyi Değiştirir?

Bu iki sınıflandırma ilk bakışta soyut görünür; ama kirlilik derecesi ve aşırı gerilim kategorisi birlikte, bir panonun yüzey kaçak mesafesini ve hava aralığını, dolayısıyla arıza riskini doğrudan belirler. Kirlilik derecesi mikro-ortamı, aşırı gerilim kategorisi ise şebekedeki konumu ölçer; ikisi karıştırılmamalı, ikisi de gerçek koşullara göre ayrı ayrı değerlendirilmelidir.

Sahada iki karar şimdiden netleştirilmeli. Birincisi, panonun mikro-ortamını (kapalı mı, iklimlendirilmiş mi, dış etkenlere açık mı) projenin en başında değerlendirmek; bunu “muhtemelen KD2’dir” varsayımına bırakmamak ve endüstriyel panolarda varsayılanın KD3 olduğunu hatırlamak. İkincisi, aşırı gerilim kategorisini panonun şebekedeki gerçek konumuna göre seçmek, yalnızca ürün standardının varsayılan değerine güvenmemek. Bu iki karar doğru verildiğinde, mesafe hesabının geri kalanı zaten standardın kendi tablolarında hazır bekler.

Doğru Hesap, Ancak Doğru Üretimle Anlam Kazanır

Kirlilik derecesi ve aşırı gerilim kategorisini doğru belirlemek, gerekli yüzey kaçak mesafesi ile hava aralığını kâğıt üzerinde netleştirir. Ama bu mesafelerin sahada gerçekten korunması, baraların hassas ve tekrarlanabilir şekilde işlenmesine bağlıdır: delik konumları, bükme açıları ve kesit toleransları tutarlı değilse, hesaplanan mesafeler ilk montajda bozulabilir.

1990’dan bu yana faaliyet gösteren bir bara makinesi üreticisi olarak PAYAPRESS, bakır ve alüminyum baraların kesme, delme ve bükme işlemlerini tek platformda birleştiren, CE sertifikalı ve Endüstri 4.0 uyumlu makineler üretiyor. Amacımız, tasarımda belirlenen değerleri sahada tekrarlanabilir doğrulukla üretime dönüştürmek.

Panolarınızda standartlara uygun ve tutarlı bara üretimi hedefliyorsanız, ihtiyaçlarınıza en uygun makineyi birlikte belirleyelim. Ücretsiz teklif ve teknik danışmanlık için bizimle iletişime geçin.

Kirlilik Derecesi ve Aşırı Gerilim Kategorisi: Sık Sorulan Sorular

Kirlilik derecesi 2 ile 3 arasındaki fark nedir?

KD2’de normalde yalnızca iletken olmayan kirlilik bulunur ve iletkenlik ancak ara sıra oluşan yoğuşmayla, geçici olarak ortaya çıkar. KD3’te ise ya iletken kirlilik (metal tozu, is, talaş) vardır ya da kuru kirlilik düzenli yoğuşmayla iletken hale gelir. Pratik ölçüt, ortamda iletken parçacık birikip birikmediği ve yoğuşmanın ne sıklıkla beklendiğidir.

TS EN 61439’a göre panolar için varsayılan kirlilik derecesi kaçtır?

Aksi belirtilmedikçe endüstriyel uygulamalara yönelik panolar KD3 ortamı için tasarlanır. Endüstriyel olmayan uygulamalarda KD1, KD2 veya KD3 seçilebilir. Farklı bir değer isteniyorsa kullanıcının bunu sipariş aşamasında belirtmesi gerekir.

Pano içinde kirlilik derecesi 4 olabilir mi?

Hayır. IEC TR 61439-0 uygulama kılavuzuna göre KD4, pano içindeki mikro-ortam için uygulanmaz. Dış ortam KD4 koşullarındaysa muhafaza, sızdırmazlık ve iklimlendirmeyle pano içindeki mikro-ortam daha düşük bir dereceye indirilir.

230/400 V şebekede KAT III için anma darbe dayanım gerilimi kaç kV’tur?

Temel yalıtım için yaygın referans değer 4 kV’tur. Aynı şebekede KAT I için 1,5 kV, KAT II için 2,5 kV ve KAT IV için 6 kV kullanılır. Pekiştirilmiş yalıtımda bir üst kademeye geçilir.

Aşırı gerilim kategorisi ile ölçü aletlerindeki CAT sınıfı aynı şey mi?

Hayır, ama birbirine yakın mantıkla çalışırlar. Aşırı gerilim kategorisi, tesisattaki ekipmanın yalıtımını boyutlandırmak için kullanılır. Multimetre ve pens ampermetrelerde görülen CAT II, CAT III, CAT IV ise IEC 61010-1’deki ölçüm kategorisidir ve ölçüm devresinin tesisatın hangi noktasına bağlanacağını tanımlar. Ölçüm kategorisi her zaman bir gerilim değeriyle birlikte okunur; örneğin CAT III 600 V.

Aşırı gerilim kategorisi yüzey kaçak mesafesini etkiler mi?

Doğrudan etkilemez; yüzey kaçak mesafesi çalışma gerilimi, kirlilik derecesi ve malzeme grubuyla belirlenir. Ancak yüzey kaçak mesafesi hava aralığından küçük olamayacağı için, yüksek bir KAT’ın büyüttüğü hava aralığı kaçak mesafesini dolaylı olarak yukarı çekebilir.

Rakım kirlilik derecesi ve aşırı gerilim kategorisi seçimini değiştirir mi?

Kirlilik derecesi ve aşırı gerilim kategorisi rakımla değişmez, ama gerekli hava aralığı değişir. TS EN 60664-1 tabloları 2000 m’ye kadar geçerlidir; bu yüksekliğin üzerinde, düşen hava yoğunluğu nedeniyle hava aralığına düzeltme faktörü uygulanır. OG ekipmanında ise IEC 62271-1 yalıtım seviyeleri 1000 m’ye kadar geçerlidir.

Kirlilik derecesi 2 ve 3 arasındaki fark nedir?

Kirlilik derecesi 2 ortamında yalnızca iletken olmayan kirlilik bulunur; yoğunlaşmayla geçici olarak iletken hale gelebilir. Kirlilik derecesi 3'te ise iletken kirlilik zaten mevcuttur veya kuru kirlilik yoğunlaşmayla iletken hale gelir. Ayrım, ortamdaki toz ve parçacık türüne bakılarak yapılır.

Aşırı gerilim kategorisi nasıl belirlenir?

Ekipmanın besleme şebekesindeki konumuna bakılır. Şebeke girişine ne kadar yakınsa kategori o kadar yüksek olur (KAT IV'e doğru); son kullanıcı cihazlarına ne kadar yakınsa kategori o kadar düşük olur (KAT I-II'ye doğru).

Yüzey kaçak mesafesi ve hava aralığı neden farklıdır?

Yüzey kaçak mesafesi, yalıtım malzemesinin yüzeyi boyunca ölçülür ve kirlilik derecesinden etkilenir. Hava aralığı ise doğrudan hava üzerinden ölçülür ve esas olarak aşırı gerilim kategorisi ile çalışma gerilimine bağlıdır. İkisi aynı riski değil, farklı arıza mekanizmalarını hedefler.

TS EN 60664-1 hangi mesafeleri tanımlar?

TS EN 60664-1, çalışma gerilimi, malzeme grubu, kirlilik derecesi, aşırı gerilim kategorisi ve yükseklik girdilerine göre gerekli yüzey kaçak mesafesi ile hava aralığını veren tablolar içerir. Bu tablolar standardın kendisinde yer alır; ikincil kaynaklardan alınan örnek sayılar yalnızca fikir vermek içindir.

IP koruma sınıfı ile kirlilik derecesi aynı şey midir?

Hayır. IP koruma sınıfı, mahfazanın katı cisimlere ve suya karşı sağladığı fiziksel korumayı tanımlar. Kirlilik derecesi ise ekipmanın maruz kalacağı mikro-ortamın kirlenme düzeyini tanımlar. Yüksek bir IP sınıfı, düşük bir kirlilik derecesi anlamına gelebilir ama otomatik olarak garanti etmez; ikisi ayrı ayrı değerlendirilmelidir.

AG dağıtım panosu hangi aşırı gerilim kategorisindedir?

Bina içi sabit tesisat olan dağıtım panoları genellikle KAT III kabul edilir. Şebeke girişine çok yakın panolar ise KAT IV değerlendirmesi gerektirebilir; kesin karar, panonun şebekedeki gerçek konumuna göre verilmelidir.

Bara sisteminde yüzey kaçak mesafesi nasıl hesaplanır?

Bara arası yüzey kaçak mesafesi, çalışma gerilimi, malzeme grubu ve kirlilik derecesi girdileriyle TS EN 60664-1'in ilgili tablosundan türetilir. Destek izolatörlerinin geometrisi ve pano IP sınıfı da mikro-ortamı, dolayısıyla nihai mesafeyi etkiler.
