La norma UNE-EN IEC 60664-1 usa dos parámetros para dimensionar el aislamiento en baja tensión: el grado de contaminación (1 a 4), que describe el microambiente y fija la línea de fuga mínima, y la categoría de sobretensión (I a IV), que describe los transitorios previstos según la posición en la red y fija la distancia en aire y la tensión asignada soportada al impulso (Uimp).
Si diseñas o especificas cuadros, aparamenta o embarrados (pletinas de cobre o aluminio), el grado de contaminación y la categoría de sobretensión aparecen en cada ficha técnica y en cada ensayo de tipo. Pero se malinterpretan a menudo: se confunden con el grado IP, se copian del datasheet sin comprobar el entorno real y, cuando el equipo entra en obra, la línea de fuga no llega al ambiente que hay allí fuera. Este artículo aclara qué significa cada uno, cómo se combinan con el grupo de materiales y la altitud, y cómo aterrizarlos en el diseño.
Aviso: esta guía es una interpretación de ingeniería, no un texto normativo. Para el diseño y ensayo definitivos, consulta la UNE-EN IEC 60664-1 y las normas de producto aplicables (UNE-EN 61439 para conjuntos de BT, UNE-EN IEC 62271-200 para MT, UNE-EN IEC 62368-1 para equipos AV/TI, UNE-EN 61010-1 para medida y control).
¿Prefieres escuchar? Puedes reproducir a continuación la versión en audio del resto de este artículo.
Grado de contaminación: clasificar el microambiente
El grado de contaminación es un número —del 1 al 4— que describe la contaminación esperada en el microambiente del aislamiento, es decir, en el espacio inmediato que rodea al aire y a las superficies aislantes dentro del equipo. No habla de la calidad ambiental de la planta ni del aire exterior: describe el interior real del cuadro o de la envolvente donde vive el aislamiento.
Sirve como entrada principal para las tablas de líneas de fuga. Cuanto mayor sea la contaminación prevista, mayor tendrá que ser el recorrido superficial entre dos conductores a distinta tensión. Así se evita la formación de un camino conductor por depósito de suciedad y humedad (tracking o corriente de fuga superficial).
Grados 1, 2, 3 y 4: definición conceptual y entornos típicos
| Grado (GC) | Descripción conceptual del microambiente | Entornos donde suele encontrarse |
|---|---|---|
| GC1 | Sin contaminación, o solo contaminación seca no conductora. Sin condensación. | Salas limpias, envolventes selladas herméticamente, ensamblados encapsulados |
| GC2 | Normalmente sin contaminación conductora; puede darse condensación ocasional. | Oficinas, laboratorios, envolventes de interior con IP razonable y sin exposición directa a polvo o humedad |
| GC3 | Contaminación no conductora que se vuelve conductora por condensación esperable. | Naves industriales sin acondicionar, cuadros a la intemperie protegidos, entornos con polvo o vapores |
| GC4 | Contaminación conductora permanente por lluvia, niebla salina o polvo conductor. | Instalaciones a la intemperie sin protección adicional, entornos costeros, canteras y minería |
Microambiente contra macroambiente: cuándo puedes rebajar el grado
Aquí está uno de los matices menos entendidos y más útiles. El grado de contaminación se aplica al microambiente, pero lo que ves al llegar a la obra es el macroambiente. Y no tienen por qué coincidir.
Un cuadro instalado en una planta industrial con macroambiente GC3 puede diseñarse a GC2 en su interior si la envolvente y su microambiente lo justifican: IP suficiente, sellado adecuado, control de la condensación con calefactor e higróstato, y ventilación filtrada si hace falta. Ese descenso de grado no es una licencia: es un compromiso de diseño que hay que documentar y sostener con el mantenimiento del cuadro. Si el filtro se colmata, la condensación se descontrola o la puerta queda mal cerrada, el microambiente real deja de ser el GC2 declarado y el aislamiento se queda corto. En la práctica, el grado de contaminación y la categoría de sobretensión trabajan juntos: la primera fija la línea de fuga; la segunda, la distancia en aire.
Categoría de sobretensión: niveles de esfuerzo transitorio
La categoría de sobretensión —antes llamada categoría de instalación— es un número romano del I al IV que describe la severidad esperada de los transitorios de tensión en el punto donde va instalado el equipo. Cuanto más cerca de la acometida, mayores son los picos que pueden llegar desde la red por descargas atmosféricas y maniobras; y cuanto más lejos, más se atenúan por la impedancia de la instalación y por los dispositivos de protección aguas arriba.
El REBT se apoya en este esquema en la ITC-BT-23, que asigna la sobretensión soportada esperada según la categoría, y en la Guía Técnica BT-23 del Ministerio de Industria, que desarrolla la aplicación. La revisión reciente de la ITC-BT-23 refuerza además la instalación obligatoria de protectores contra sobretensiones transitorias, pero eso pertenece al diseño del SPD, no al concepto de categoría que aquí nos ocupa.
Categorías I, II, III y IV: descripción y ejemplos
| Categoría | Descripción conceptual | Punto de instalación típico |
|---|---|---|
| I | Nivel de señal / protegido. Circuitos con limitación de sobretensión, típicamente electrónica sensible aguas abajo de un SPD. | Placas electrónicas internas de un equipo, entradas de señal, circuitos protegidos por SPD Tipo 3 |
| II | Cargas enchufables y electrodomésticos. | Herramienta portátil, equipos de oficina y electrodomésticos conectados a una base de enchufe |
| III | Instalación fija en la distribución del edificio o de la planta. | Cuadros de distribución, aparamenta, embarrados, motores y equipos industriales cableados de forma permanente |
| IV | Origen de la instalación, cerca de la acometida. | Contador, caja general de protección, protecciones primarias y líneas aéreas |
Aviso útil: no confundir las categorías I–IV de sobretensión con los tipos 1, 2 y 3 de los protectores contra sobretensiones (SPD). Son dos clasificaciones distintas que a veces se cruzan en el mismo pliego. Las categorías clasifican la sobretensión que soporta el equipo; los tipos clasifican el SPD que la limita.
Tensión asignada soportada al impulso (Uimp) y categoría
Para cada combinación de tensión nominal del sistema y categoría de sobretensión, la UNE-EN IEC 60664-1 fija una tensión asignada soportada al impulso, la Uimp. Es el pico de tensión de impulso de rayo normalizado (1,2/50 μs) que el aislamiento debe soportar sin descarga disruptiva.
En un mismo sistema de 400 V trifásico, un equipo de categoría II soporta un Uimp menor que uno de categoría III, y ese, a su vez, un Uimp menor que uno de categoría IV. La regla intuitiva: cuanto más cerca de la acometida, mayor Uimp exigida al equipo. Las cifras concretas están tabuladas en la norma; el diseñador las consulta allí y no en artículos como este.

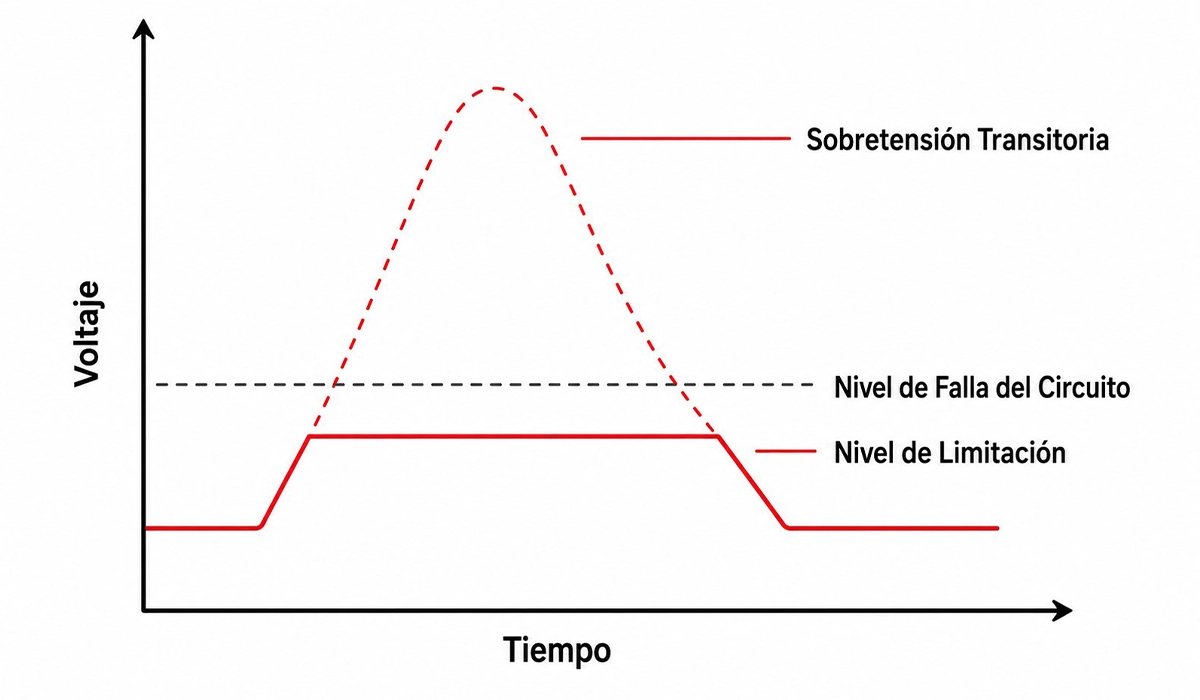

Cómo el grado de contaminación y la categoría de sobretensión determinan las líneas de fuga y distancias de aislamiento
Para dimensionar la línea de fuga y la distancia en aire, la UNE-EN IEC 60664-1 exige seis entradas: tensión de trabajo, tipo de aislamiento (principal, suplementario o reforzado), grupo de materiales según IRC/CTI (I, II, IIIa, IIIb), grado de contaminación, categoría de sobretensión y altitud. Con esas seis, el diseñador consulta las tablas de la norma y lee la línea de fuga y la distancia en aire mínima. Ese proceso ordenado es la coordinación de aislamiento.
Tendencias conceptuales (sin cifras exactas)
Sin entrar en números normativos, la mecánica que el grado de contaminación y la categoría de sobretensión imponen es esta: cuanto mayor sea el grado de contaminación, mayor tiene que ser la línea de fuga, porque la superficie ha de dar más recorrido a la corriente antes de que una película de suciedad húmeda cierre el camino. Y cuanto mayor sea la categoría de sobretensión, mayor tiene que ser la distancia en aire, porque el aire ha de aguantar un pico de tensión más alto sin descarga disruptiva.
Aquí conviene tener presente la diferencia entre línea de fuga y distancia en aire: la primera recorre la superficie del aislante y la segunda va recta por el aire, con mecanismos de fallo distintos. Hay una regla de cordura que aparece en cada revisión de proyecto: la línea de fuga siempre debe ser mayor o igual que la distancia en aire. Y ambos requisitos son independientes: cumplir uno no exime del otro. Si por geometría tu distancia en aire sube pero la superficie aislante entre conductores es un puente corto, el aislamiento no cumple aunque el aire aguante.
Un tercer factor entra en juego cuando trabajas por encima de los 2000 m de altitud: la corrección por altitud. El aire menos denso pierde rigidez dieléctrica, así que las distancias en aire se corrigen al alza con un factor que la norma tabula por rangos.
Escenario de diseño de ejemplo (no normativo)
Imagina un cuadro de distribución de 400 V trifásico, previsto para GC2 dentro de su envolvente, categoría III por su posición en la red del edificio y una altitud del emplazamiento de unos 2000 m. Con esas entradas, el flujo de trabajo es:
| Parámetro de entrada | Valor de ejemplo | Fuente |
|---|---|---|
| Tensión de trabajo | 400 V CA trifásica | Datos de proyecto |
| Tipo de aislamiento | Principal | Análisis de diseño |
| Grupo de materiales | II (según IRC/CTI) | Datasheet del aislador |
| Grado de contaminación | GC2 | Diseño del microambiente + IP de la envolvente |
| Categoría de sobretensión | III | Posición en la red del edificio |
| Altitud | 2000 m | Datos del emplazamiento |
Con esas seis entradas, la UNE-EN IEC 60664-1 te devuelve un Uimp exigido para el equipo, una línea de fuga mínima según la contaminación y el grupo de materiales, y una distancia en aire mínima según la Uimp y la altitud. El diseñador contrasta cada distancia real del cuadro con esos mínimos y ajusta la separación entre pletinas, los aisladores de soporte y la geometría del embarrado hasta cumplir los tres a la vez.
Aplicación en cuadros y embarrados de BT/MT
En la industria del cuadrista hay hipótesis que se repiten proyecto tras proyecto. Sobre qué categoría de sobretensión tiene un cuadro de distribución, la respuesta habitual es categoría III. Muchas normas de equipo enchufable asumen GC2 y categoría II, pero para un cuadro de distribución o aparamenta cableada de forma permanente la hipótesis realista sube a categoría III: el equipo forma parte de la instalación fija del edificio y recibe transitorios ya atenuados por la acometida, pero todavía severos. Para los embarrados dentro, la elección típica es GC2 con envolvente controlada; se pasa a GC3 en cuanto el microambiente no se pueda garantizar.
Cuadros de MT y entornos industriales severos
La aparamenta de media tensión bajo envolvente se rige por la UNE-EN IEC 62271-200, que tiene sus propias reglas de coordinación de aislamiento, pero los conceptos son análogos. En la industria severa —fundiciones, cementeras, tratamiento de aguas, intemperie sin acondicionar o entornos costeros— es habitual moverse a GC3 o GC4 y a la categoría III o IV en cabecera, con las implicaciones que ello tiene para las distancias, para el diseño de la envolvente y para el mantenimiento preventivo.
Notas prácticas para la fabricación y el layout del embarrado
En la fabricación real, el grado de contaminación y la categoría de sobretensión aterrizan en decisiones muy concretas: la separación entre pletinas del embarrado, la elección del aislador soporte, el espesor y la geometría de las derivaciones, el IP y el sellado de la envolvente, y las medidas activas de control del microambiente —resistencia calefactora, higrostato, ventilación con filtro— que permiten sostener el GC de diseño en obra. Un embarrado con pletinas cortadas y punzonadas a la geometría prevista, sin rebabas y con aprietes controlados, es lo que hace que la línea de fuga real coincida con la teórica; una geometría descuidada acorta el recorrido superficial efectivo y anula parte del margen del diseño, especialmente crítico cuando la aplicación exige aislamiento reforzado.
El flujo mental que siempre funciona: primero determinas grado de contaminación y categoría a partir del microambiente y de la posición en la red; segundo, seleccionas la norma de producto aplicable (UNE-EN 61439 para conjuntos de BT o UNE-EN IEC 62271-200 para MT); tercero, con esas entradas y las de tensión de trabajo, tipo de aislamiento, grupo de materiales y altitud, obtienes las líneas de fuga, las distancias en aire y la Uimp exigidas; y cuarto, con esos mínimos en la mano, diseñas la separación entre pletinas, los aisladores soporte y la envolvente. Al revés no funciona: si diseñas geometría primero y compruebas normativa después, sueles rehacer.
Hoja de referencia rápida para seleccionar grado de contaminación y categoría
Cuatro pasos para no equivocarte con grado de contaminación y categoría de sobretensión en la ficha de proyecto:
- Paso 1 — Posición en la red. Sitúa el equipo entre la acometida y el consumo. Cabecera y contador tienden a la categoría IV; cuadros de distribución fijos del edificio y aparamenta, categoría III; cargas enchufables, categoría II; circuitos internos protegidos por SPD, categoría I.
- Paso 2 — Microambiente real. Describe cómo va a ser el interior del cuadro, no la nave. Interior seco, controlado y con IP suficiente: GC2. Industria abierta, condensación esperable, polvo o vapores: GC3. Intemperie salina, lluvia directa, polvo conductor permanente: GC4. Solo GC1 si el equipo va encapsulado o en sala limpia.
- Paso 3 — Datos adicionales. Fija la tensión de trabajo, el tipo de aislamiento (principal, suplementario o reforzado), el grupo de materiales del aislador (I, II, IIIa o IIIb según IRC/CTI) y la altitud del emplazamiento (con corrección por encima de 2000 m).
- Paso 4 — Consulta la norma. Con las seis entradas, ve a la UNE-EN IEC 60664-1 y a la norma de producto que corresponda para leer la Uimp, la línea de fuga y la distancia en aire mínimas. Documenta cada elección en el proyecto y en la placa de características del conjunto.
De la norma a la pletina: que la barra cumpla lo que dice el proyecto
Ha visto a lo largo de este artículo cómo el grado de contaminación y la categoría de sobretensión determinan sus líneas de fuga, distancias en aire y Uimp mínimas. Pero esas cifras solo se sostienen en obra si el embarrado se fabrica a la geometría prevista: cortes a medida, punzonado sin rebabas y plegados repetibles que mantengan la separación entre pletinas que calculó sobre plano. Una geometría descuidada acorta el recorrido superficial efectivo y se come el margen del diseño.
