IEC 61439 y UL 508A no son normas equivalentes. La serie IEC 61439 establece requisitos para conjuntos de aparamenta de baja tensión; UL 508A se ocupa de paneles de control industrial. Para elegir, primero debes identificar qué equipo vas a entregar, dónde se instalará y qué evaluación exige el proyecto.
Si fabricas cuadros y mecanizas sus embarrados, una máquina procesadora de barras colectoras te ayuda a realizar el corte, el punzonado y el doblado de las pletinas. Esas operaciones deben respetar los planos y las tolerancias del diseño: la máquina de fabricación, por sí sola, no acredita la conformidad del cuadro.
Compara IEC 61439 contra UL 508A antes de cerrar la oferta para evitar seleccionar componentes, envolventes o protecciones que después debas sustituir. Para situar esta comparación dentro del marco general del cuadro, consulta nuestra guía de normas de aparamenta y embarrados.
¿Prefieres escuchar? Puedes reproducir la versión en audio del resto de este artículo a continuación.
Norma IEC 61439: alcance y partes aplicables
La norma IEC 61439 es una serie de normas para conjuntos de aparamenta de baja tensión. Considera el equipo ensamblado: envolvente, aparatos, conexiones, embarrados y demás elementos que integran el conjunto. Instalar dispositivos conformes con sus propias normas no demuestra automáticamente que el cuadro completo cumpla IEC 61439.
IEC 61439-1 e IEC 61439-2: reglas generales y conjuntos de potencia
IEC 61439-1:2020 contiene las reglas generales y debe utilizarse junto con la parte correspondiente al tipo de conjunto. La parte 1 no basta por sí sola para declarar la conformidad de un cuadro. IEC 61439-2:2020 establece los requisitos particulares de los conjuntos de aparamenta de potencia, con tensiones asignadas de hasta 1.000 V en corriente alterna o 1.500 V en corriente continua.
Otras aplicaciones tienen partes específicas. Por ejemplo, IEC 61439-3:2024 trata los cuadros de distribución destinados a ser operados por personas no cualificadas, e IEC 61439-4:2023 los conjuntos para obras. No debes trasladar los requisitos de una parte a cualquier cuadro sin comprobar su alcance.
Qué debe demostrar el fabricante
El diseño debe disponer de las verificaciones exigidas y cada cuadro terminado debe pasar su verificación individual. La documentación debe permitir relacionar lo construido con la configuración verificada, incluidos los componentes, las conexiones y las condiciones de servicio.
La elección entre barra simple y doble barra responde a la arquitectura y a la continuidad de servicio previstas. Esa elección no sustituye la verificación del conjunto resultante.
Norma UL 508A: qué es y en qué se diferencia de UL 508
UL 508A, Industrial Control Panels, establece requisitos de seguridad para paneles de control industrial. Su alcance general incluye paneles que funcionan con una tensión de alimentación de hasta 1.000 V. Abarca aspectos como construcción, componentes, cableado, protección, envolvente y marcado.
Certificar el panel no certifica automáticamente la máquina que controla. Los motores, calentadores u otras cargas externas y la seguridad funcional de la máquina requieren la evaluación que corresponda al equipo completo.
UL 508 vs UL 508A: componente y panel no son lo mismo
Cuando buscas «UL 508 norma» o «qué es la UL 508», debes distinguir dos documentos. UL 508 se refiere a equipos de control industrial dentro de su alcance; UL 508A se refiere al panel ensamblado. Un contactor u otro dispositivo con una certificación de componente no convierte el cuadro en un panel certificado según UL 508A.
También importa la categoría del componente. Un producto UL Listed y un componente UL Recognized tienen alcances de evaluación diferentes. Los componentes Recognized pueden integrarse cuando lo permiten las reglas aplicables y se respetan sus condiciones de aceptabilidad. No es correcto resumir UL 508A como «usar únicamente componentes listados».
Qué significa trabajar con un panel shop autorizado
El programa de talleres de UL Solutions permite a los fabricantes autorizados aplicar la marca UL a paneles cubiertos por su procedimiento. Incluye formación, personal cualificado y seguimiento de la fabricación. Esa autorización no cubre cualquier equipo ni permite marcar configuraciones que queden fuera de sus condiciones.

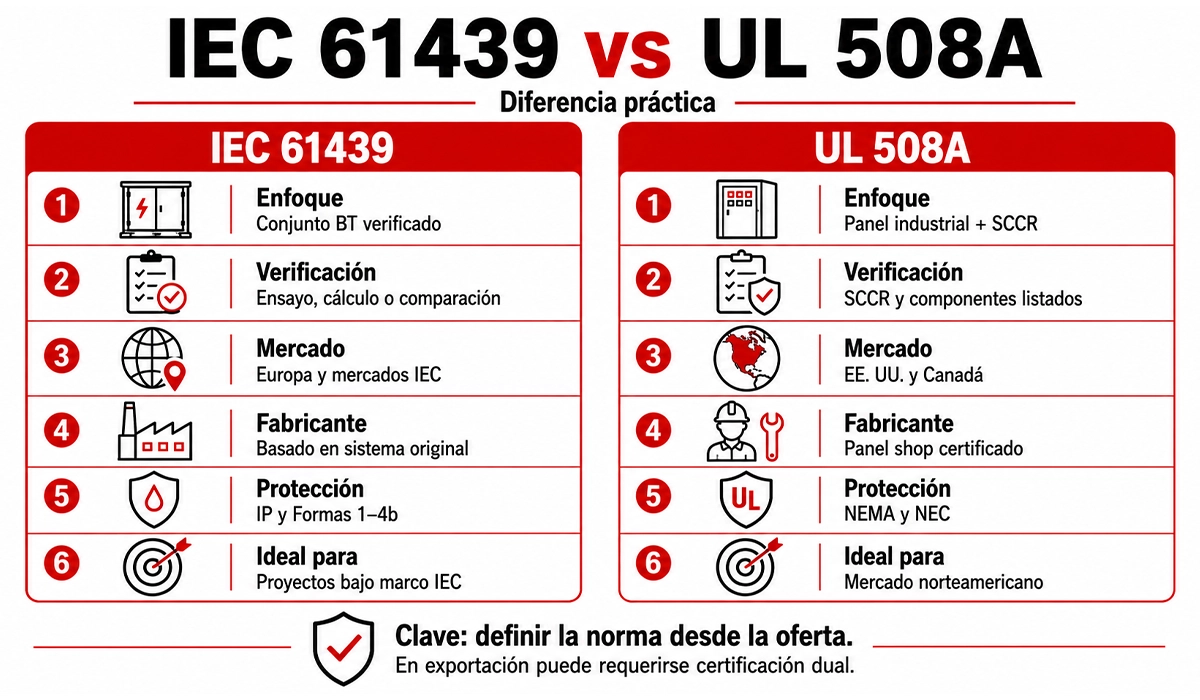

Compara IEC 61439 contra UL 508A: diferencias prácticas
La comparación debe partir del producto y de la evidencia necesaria para aceptarlo. Esta tabla resume las diferencias que afectan a la ingeniería y a la compra del cuadro.
| Aspecto | IEC 61439 | UL 508A |
|---|---|---|
| Equipo cubierto | Conjuntos de aparamenta de baja tensión, según la parte aplicable de la serie. | Paneles de control industrial dentro del alcance de la norma. |
| Comprobación del diseño | Verificación del diseño mediante los métodos admitidos para cada característica. | Evaluación de construcción, componentes, cableado, protección, envolvente y marcado conforme a sus requisitos. |
| Cuadro terminado | Verificación individual de cada conjunto. | Comprobaciones y ensayos exigidos por la norma y el procedimiento de certificación aplicable. |
| Cortocircuito | Características asignadas y verificadas, como Icw, Ipk o Icc, según corresponda. | SCCR del panel cuando resulta exigible; el suplemento SB proporciona una metodología para determinarlo. |
| Condiciones térmicas | Verificación del calentamiento del conjunto. | Requisitos térmicos y de utilización de los componentes y del panel según la aplicación. |
| Envolvente | Grado IP y demás requisitos aplicables al conjunto. | Clasificación ambiental Type y requisitos de la envolvente y sus accesorios. |
| Responsabilidad | Fabricante original y fabricante del conjunto, con responsabilidades definidas. | Fabricante del panel y entidad certificadora, dentro del alcance del procedimiento autorizado. |
| Aceptación en destino | Depende de la adopción nacional, la aplicación y los requisitos del proyecto. | Depende de las reglas de instalación, la certificación y la autoridad competente; Canadá requiere comprobar sus normas nacionales. |
No existe una conversión automática entre ambos marcos. Cambiar la placa, utilizar componentes de una misma marca o sustituir un interruptor no demuestra el cumplimiento del otro estándar.
Verificación de diseño, pruebas y responsabilidad del fabricante
IEC 61439: no todas las características se verifican por cálculo
IEC 61439 contempla verificación mediante ensayo, comparación con diseños de referencia y evaluación, que puede incluir cálculos o reglas de diseño. La norma determina qué métodos son admisibles para cada característica y bajo qué condiciones. No puedes elegir libremente el cálculo como sustituto de cualquier ensayo.
El fabricante original realiza el diseño y sus verificaciones. El fabricante del conjunto asume la responsabilidad del cuadro terminado y debe respetar las instrucciones del sistema utilizado. Si introduce cambios fuera de lo cubierto por esas instrucciones, debe verificar las características afectadas: no basta con conservar el informe de una configuración diferente.
Después se realiza la verificación individual de cada conjunto. Incluye las comprobaciones aplicables de construcción, protección contra contactos eléctricos, circuito de protección, conexiones, propiedades dieléctricas y funcionamiento. Haber verificado el diseño no elimina esta fase de fabricación.
UL 508A: las reglas de construcción no eliminan las pruebas
UL 508A no debe describirse como una norma «sin ensayos». La selección de componentes aceptables facilita la evaluación, pero el fabricante sigue teniendo que cumplir los requisitos de construcción y las comprobaciones o ensayos exigibles a su panel. Compara IEC 61439 contra UL 508A considerando todas las verificaciones exigibles: determinar el SCCR es solo una parte de la evaluación del panel.
Para organizar las comprobaciones del taller, selecciona los instrumentos de medición eléctrica adecuados a cada magnitud y procedimiento. Una medición de mantenimiento no sustituye una verificación normativa de diseño.
SCCR en UL 508A y cortocircuito en IEC 61439
El SCCR, por Short-Circuit Current Rating, expresa la corriente nominal de cortocircuito del panel bajo las condiciones de evaluación especificadas. Cuando se exige esta clasificación, debe ser al menos igual a la corriente de cortocircuito disponible en el punto de alimentación y corresponder a la tensión y a las condiciones de instalación.
El suplemento SB de UL 508A proporciona un método para determinar el SCCR considerando componentes y circuitos. El poder de corte del interruptor principal no es automáticamente el SCCR del panel. Tampoco basta con añadir un fusible limitador: debes comprobar que la combinación y sus condiciones de uso permiten la clasificación declarada.
Ejemplo orientativo: si el panel tiene un SCCR de 10 kA y en su alimentación hay 25 kA de cortocircuito disponible, no resulta adecuado en esas condiciones. Instalar un interruptor con poder de corte de 50 kA no demuestra, por sí solo, que el SCCR del conjunto haya aumentado.
En IEC 61439 pueden intervenir la corriente asignada admisible de corta duración Icw, asociada a un tiempo; la corriente asignada admisible de cresta Ipk; o la corriente asignada de cortocircuito condicional Icc, vinculada a una protección especificada. No son etiquetas intercambiables con el SCCR: hay que revisar las condiciones verificadas.
Además, una clasificación de cortocircuito no determina por sí sola la energía incidente ni el equipo de protección personal necesario. El análisis de arco eléctrico requiere considerar otros datos, entre ellos los tiempos de despeje y la configuración de trabajo.
Temperatura, distancias, puesta a tierra y envolvente
Calentamiento de componentes y embarrados
La corriente admisible de un componente aislado no garantiza su comportamiento dentro del cuadro. La carga simultánea, la ventilación, la temperatura ambiente, las conexiones y la disposición de las pletinas influyen en el calentamiento. IEC 61439 exige verificarlo en las condiciones aplicables al conjunto; UL 508A también contiene requisitos térmicos y de utilización que deben respetarse.
Distancias eléctricas y circuito de protección
Las distancias en el aire y las líneas de fuga deben determinarse con el marco correspondiente. No debes copiar una distancia de un cuadro IEC y asumir que cumple UL 508A. En el diseño IEC, el grado de contaminación y categoría de sobretensión ayuda a establecer las condiciones de coordinación del aislamiento.
También hay que verificar el circuito de protección, las uniones de las partes metálicas y la identificación de conductores. El esquema de conexión a tierra de la instalación aporta datos necesarios para coordinar las protecciones; no se deduce únicamente del país de destino.
IP, Type y separación interna
Los códigos IP y las clasificaciones Type no son equivalentes directos. Las evaluaciones ambientales pueden cubrir condiciones distintas, por lo que un IP65 no demuestra automáticamente un Type 4X. Puertas, ventiladores, mandos y prensaestopas también deben mantener la clasificación requerida del equipo ensamblado.
En IEC 61439-2, las formas de separación interna describen la separación entre embarrados, unidades funcionales y terminales. Su elección depende de la especificación; no todos los cuadros tienen que ser Form 4b. Esa forma tampoco acredita por sí sola la resistencia al arco interno ni autoriza trabajos con tensión.
Interruptores de seguridad: diferencias entre UL 98 y UL 508
Las búsquedas sobre interruptores de seguridad y normativa UL 98/UL 508 plantean una decisión de componentes dentro del panel, distinta de la comparación entre IEC 61439 y UL 508A. Aquí «interruptor de seguridad» se refiere al seccionamiento o desconexión eléctrica, no a cualquier dispositivo de seguridad funcional.
Para la desconexión de alimentación de una máquina, UL Solutions distingue un seccionador UL 98 de un controlador manual de motor UL 508. No debes utilizar un dispositivo UL 508 como interruptor principal de alimentación solo porque soporte la corriente nominal. Algunos controladores manuales están admitidos para desconexión de motor dentro de condiciones y ubicaciones específicas; esa función no los convierte en seccionadores generales.
Antes de seleccionarlo, comprueba:
- La función: desconexión de alimentación, desconexión de motor o protección contra sobreintensidades.
- La norma y la categoría de certificación del dispositivo concreto.
- La tensión, el tipo de carga, la corriente y las capacidades de cortocircuito aplicables.
- La protección aguas arriba, el montaje y las condiciones indicadas por el fabricante.
Un interruptor automático UL 489 puede ser una opción de desconexión cuando resulte adecuado para esa función. Ni el seccionador ni el interruptor principal sustituyen la evaluación del panel conforme a UL 508A.
Qué norma aplicar en España, Estados Unidos y Canadá
España y proyectos con especificación IEC
Para un conjunto incluido en la serie IEC 61439, identifica la parte y la adopción UNE-EN IEC que correspondan. Distingue los requisitos del producto de los de su instalación: declarar conformidad con IEC 61439 no resuelve por sí solo todas las obligaciones de comercialización, marcado o instalación.
Puedes ampliar el contexto con esta referencia de normativa eléctrica en España. La referencia enlazada como IEC 61439 conduce a la clasificación general de ingeniería eléctrica de ISO; no contiene el texto de la norma ni constituye una certificación del cuadro.
Estados Unidos: identifica primero el tipo de equipo
UL 508A es una referencia para paneles de control industrial, pero no para cualquier cuadro de baja tensión. Los centros de control de motores y determinados cuadros de distribución pueden estar sujetos a otras normas, como UL 845 o UL 891, según su alcance. En maquinaria también deben revisarse los requisitos aplicables al equipo completo, incluida NFPA 79 cuando corresponda.
La aceptación depende de las reglas de instalación adoptadas, la autoridad competente —AHJ— y los requisitos de certificación aplicables. OSHA reconoce distintos laboratorios NRTL dentro de sus alcances: cumplir una norma UL no significa que únicamente UL Solutions pueda certificar el producto. El marcado CE, por sí solo, no sustituye la aprobación exigible en Estados Unidos.
Canadá: comprueba CSA C22.2 No. 286
Canadá tiene sus propios requisitos de instalación y certificación. No debes tratar UL 508A como si fuera, por sí sola, la norma canadiense. Para paneles de control industrial, comprueba CSA C22.2 No. 286, las condiciones de certificación y el marcado válido para ese mercado.
UL Solutions fijó el 1 de octubre de 2026 para la transición de sus certificaciones canadienses de paneles industriales de CSA C22.2 No. 14 a CSA C22.2 No. 286. Si exportas a Canadá, confirma que el expediente y el marcado del panel reflejan los requisitos aplicables; una certificación destinada solo a Estados Unidos no acredita automáticamente la aceptación canadiense.
Nuestras máquinas trabajando
Compara IEC 61439 contra UL 508A antes de fabricar: checklist
El doble cumplimiento puede ser viable cuando el equipo entra en los alcances correspondientes, pero exige preparar dos rutas de conformidad. Antes de comprar los materiales, deja resueltos estos puntos:
- Producto y destino: identifica la función del cuadro, el país de instalación y las normas y ediciones exigidas.
- Alimentación: documenta tensión, frecuencia, fases, corriente prevista y cortocircuito disponible.
- Componentes: verifica referencias exactas, categorías, condiciones de uso y combinaciones de protección aceptadas.
- Embarrados: controla sección, disposición, soportes, separaciones, taladros, superficies de unión y par de apriete según el diseño.
- Envolvente: define las clasificaciones requeridas y comprueba que los accesorios y las modificaciones las mantienen.
- Verificaciones y pruebas: asigna responsables, métodos admitidos y registros antes de iniciar la fabricación.
- Expediente de entrega: prepara esquemas, lista de materiales, resultados, placa, instrucciones y documentos de certificación exigibles.
El corte, el punzonado y el doblado de las pletinas deben reproducir la geometría documentada. Si cambian las separaciones, los soportes o las conexiones, revisa el efecto sobre las verificaciones antes de liberar la modificación.
En las conexiones de entrada y salida, especifica también el cable trifásico y los terminales compatibles con la alimentación, el conductor y las condiciones del proyecto. La capacidad del embarrado no sustituye la comprobación de esas conexiones.
UL 508A en línea, gratis o en libro electrónico: qué puedes consultar
Si buscas «UL 508A en línea», «UL 508A gratis» o «UL 508 descargar», distingue entre leer la norma, comprar una copia y descargar una guía. UL Standards & Engagement ofrece acceso de solo lectura mediante Digital View para casi toda su colección, con registro y aceptación de las condiciones del servicio.
Busca el número de la norma en el catálogo oficial de UL Standards & Engagement y comprueba la edición y las revisiones. La lectura gratuita no implica permiso para descargar un PDF, imprimirlo o redistribuirlo. Un libro electrónico divulgativo sobre UL 508A puede explicar errores habituales, pero no sustituye el estándar completo.
Para IEC 61439, consulta el catálogo oficial de IEC o el organismo nacional de normalización correspondiente. Comprueba también la parte aplicable y las correcciones publicadas. No utilices una copia antigua o sin identificación como base de una declaración de conformidad.
