Diseñar y fabricar un cuadro eléctrico industrial no es solo una cuestión de elegir los componentes adecuados. Detrás de cada conjunto de aparamenta o de cada embarrado eléctrico hay un entramado de normas técnicas, directivas comunitarias y reglamentos nacionales que determinan si el equipo puede instalarse, comercializarse y operar con seguridad en España y en el mercado europeo.
Los ingenieros eléctricos y los responsables de fabricación de cuadros necesitan conocer ese marco completo: las normas IEC/UNE-EN que definen cómo debe comportarse el equipo, el marcado CE que habilita su libre circulación en la UE, y el REBT —Reglamento Electrotécnico para Baja Tensión—, que en España establece las condiciones de la instalación.
La clave está en entender cómo se articulan estos tres marcos entre sí. Un diseño técnicamente sólido y verificado según la UNE-EN 61439 facilita la conformidad del conjunto —medida por la capacidad de superar los ensayos de tipo y los ensayos individuales de serie— cuando el equipo se ha concebido desde el principio con los valores asignados y las tolerancias de fabricación correctas. Ese es, en esencia, el argumento central de este artículo.
Aviso importante: Este artículo es una guía técnica e informativa. No sustituye el texto oficial de ninguna norma, ni la intervención de un organismo notificado o laboratorio acreditado cuando la situación así lo requiera.
También hay una versión en audio de este artículo disponible a continuación para su comodidad.
Normas, reglamentos y seguridad eléctrica: el marco general
Antes de meternos de lleno con cada norma y cada reglamento, conviene dejar clara una distinción que despista a más de uno: no es lo mismo una norma que un reglamento.
Una norma técnica —pensemos en la UNE-EN 61439-1 o en la IEC 62271-200— es, en el fondo, un documento voluntario. Define requisitos, métodos de ensayo y criterios de evaluación, sí, pero su aplicación no es obligatoria por ley… salvo que un reglamento la incorpore de forma expresa. Y ahí cambia todo.
Un reglamento, en cambio, es harina de otro costal: su cumplimiento es obligatorio, sin matices. En España, el que de verdad nos toca de cerca es el REBT (Real Decreto 842/2002), el texto legal que regula las instalaciones eléctricas de baja tensión y que, en múltiples artículos, remite a normas UNE para definir los requisitos técnicos concretos.
Las Directivas europeas ocupan una posición intermedia: son de cumplimiento obligatorio para comercializar productos en la UE, pero las normas técnicas armonizadas que las sustentan siguen siendo, en teoría, de aplicación voluntaria. Seguirlas otorga la presunción de conformidad con la Directiva. Por otro lado, no seguirlas obliga al fabricante a demostrar la conformidad por otros medios.
Esta cadena —IEC → adoptada por CENELEC como EN → transpuesta en España como UNE-EN por AENOR/UNE— es el pilar técnico del sistema. Y sobre ese pilar se construye todo lo demás.

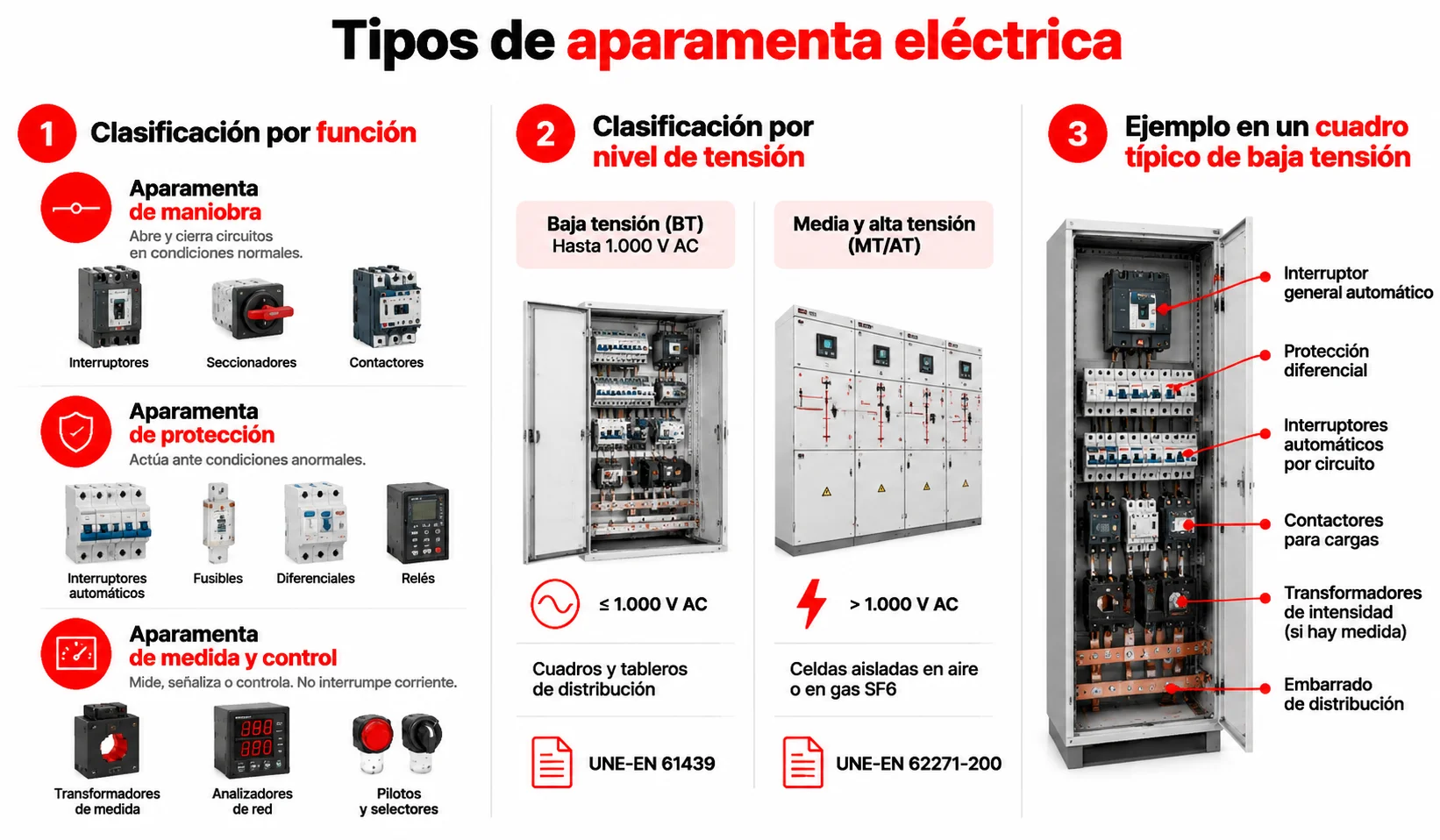

Normas IEC/UNE-EN para aparamenta de baja y media tensión

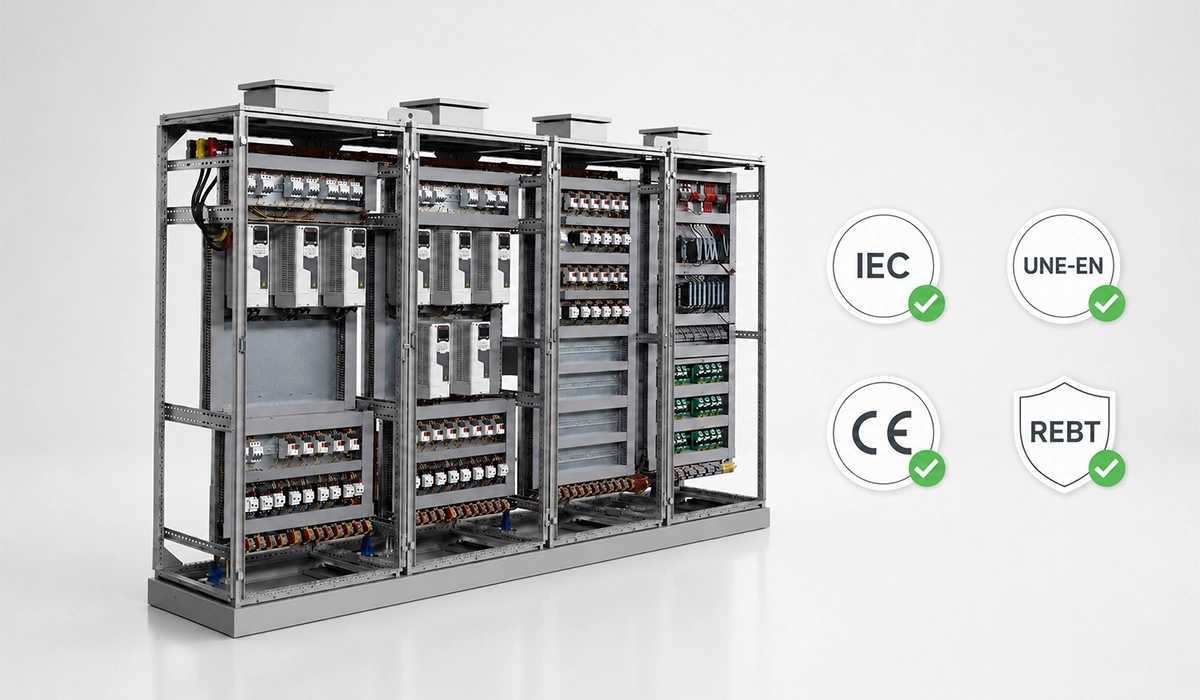

La IEC y su adopción como UNE-EN a través de CENELEC y AENOR
La IEC, la Comisión Electrotécnica Internacional, es quien redacta las normas técnicas que rigen a nivel mundial. Ahora bien, cuando CENELEC —el organismo europeo de normalización electrotécnica— adopta una de esas normas IEC y la convierte en norma europea (una EN), ahí es donde los países de la UE entran en juego: tienen que transponerla a sus leyes nacionales y, de paso, tienen que retirar cualquier norma nacional que le haga la contra.
En España, ese proceso lo lleva a cabo AENOR/UNE, que publica la versión nacional bajo el prefijo UNE-EN. De ahí que en proyectos españoles se cite la UNE-EN 61439-1 en lugar de la IEC 61439-1: el número es el mismo; el texto puede incorporar pequeñas especificidades nacionales. El catálogo actualizado de normas vigentes está disponible en une.org — referencia directa para consultar versiones, fechas de ratificación y documentos de adopción en España.
Esto tiene una consecuencia práctica directa: cuando en un pliego de condiciones se exige «cumplimiento IEC», lo que en España se verifica es el cumplimiento de la UNE-EN correspondiente.

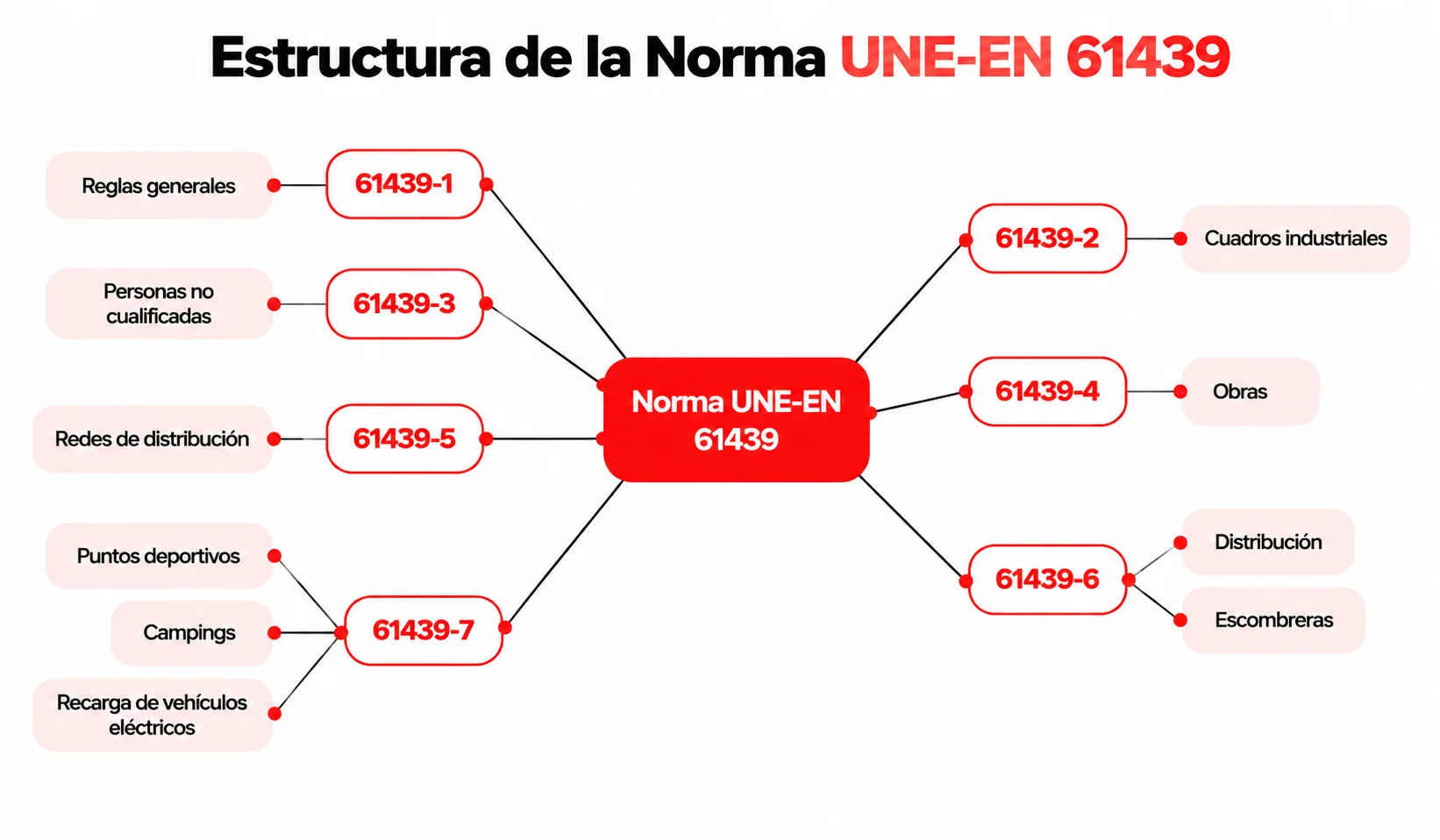

IEC/UNE-EN 61439: conjuntos de aparamenta de baja tensión
La UNE-EN 61439 es la norma de referencia para los conjuntos de aparamenta de baja tensión, hasta 1.000 V en corriente alterna. Esto consiste en cuadros de distribución, centros de control de motores y conjuntos de embarrado. La norma se estructura en varias partes: la UNE-EN 61439-1 establece los requisitos generales; la UNE-EN 61439-2 se centra en los conjuntos de potencia.

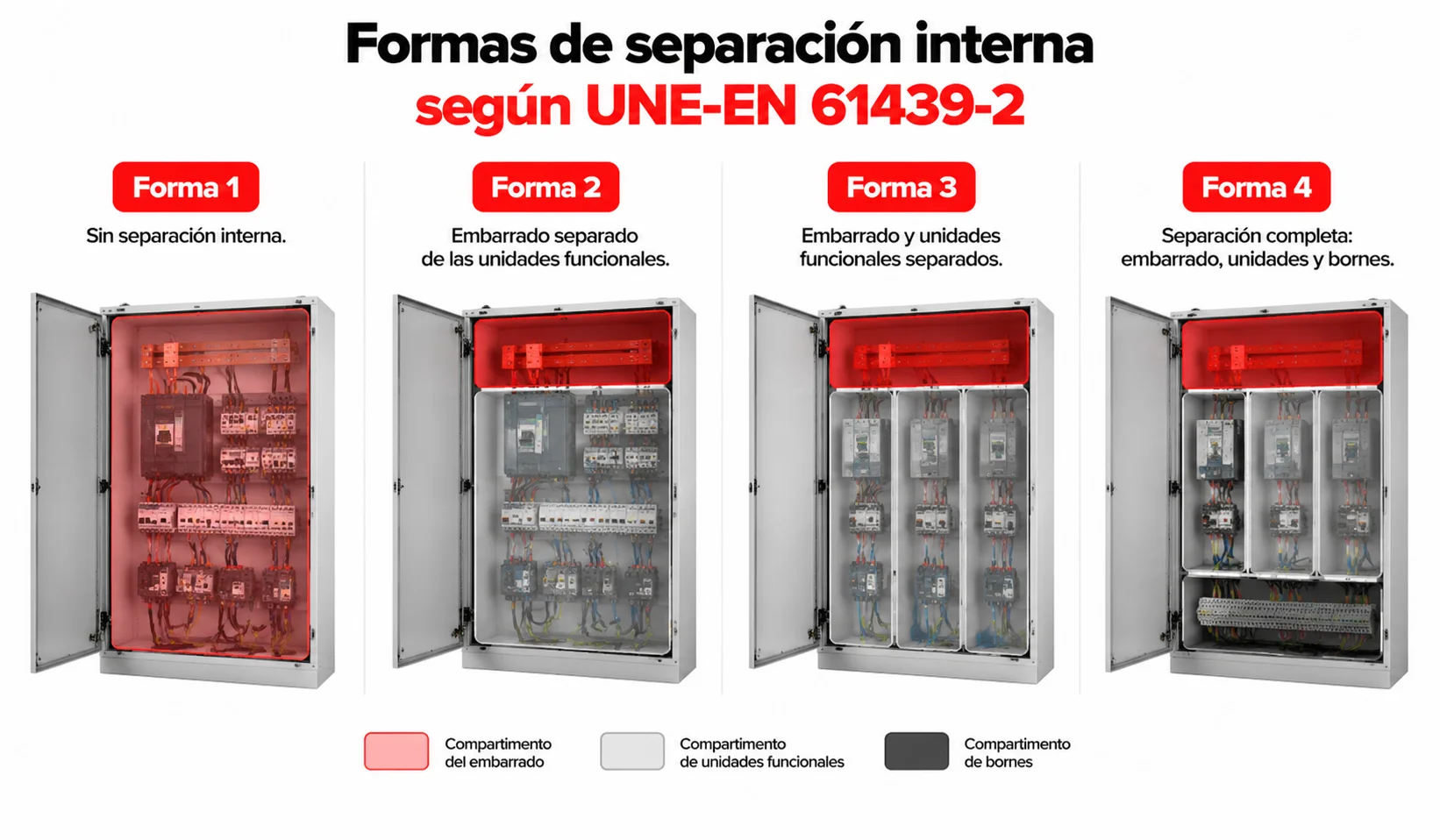

La norma define la distinción entre el fabricante de origen y el fabricante del conjunto con precisión, ensamblando las unidades a partir de ese diseño verificado. Las responsabilidades de cada uno son diferentes y la norma no permite confundirlas.

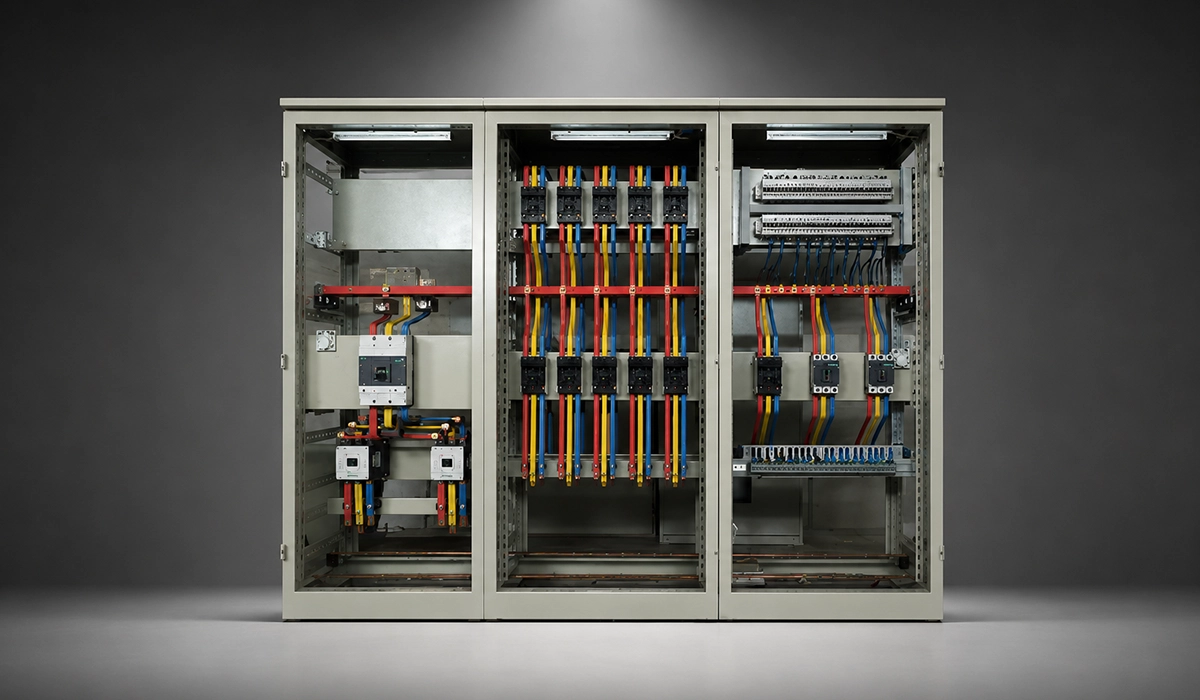

En lo que respecta al embarrado eléctrico, la UNE-EN 61439 establece requisitos sobre la sección mínima de las barras, las distancias de aislamiento en el aire, las líneas de fuga y la resistencia a los esfuerzos de cortocircuito. El punto crítico es este: un diseño que supera la verificación de diseño según UNE-EN 61439 demuestra, mediante los ensayos de calentamiento, que las temperaturas de barras, cables y dispositivos se mantienen dentro de los valores admisibles para los materiales bajo las condiciones nominales declaradas. Un embarrado subdimensionado o con uniones deficientes no supera ese ensayo, y la solución no pasa por ajustar el informe sino por corregir el diseño.
IEC/UNE-EN 62271-200: aparamenta de media tensión
Para instalaciones de media tensión —entre 1 kV y 52 kV—, la norma de referencia es la UNE-EN 62271-200, que regula la aparamenta bajo envolvente metálica. Tres clasificaciones de esta norma afectan directamente al diseño del compartimento de embarrado:
- IAC (resistencia al arco interno): clasifica la capacidad del equipo de contener un arco eléctrico interno sin poner en riesgo al personal ni al entorno.
- LSC (pérdida de continuidad de servicio): define qué compartimentos deben quedar fuera de tensión para realizar mantenimiento en otro.
- Clase de compartimentación (PM/PI): determina el nivel de segregación entre los distintos compartimentos del equipo.
Un error habitual en proyectos de sala eléctrica es no revisar la clase LSC antes de definir el tipo de celda. Esa elección, una vez el edificio está construido, es prácticamente imposible de corregir sin un coste elevado.
Marcado CE: aparamenta y máquinas de fabricación de embarrados
El marcado CE no es un certificado de calidad ni una garantía de que el equipo es el más adecuado para una aplicación concreta. Es la declaración formal del fabricante de que el producto cumple los requisitos esenciales de las Directivas europeas aplicables —demostrable mediante un expediente técnico completo y una Declaración UE de Conformidad verificable— y que, por tanto, puede circular libremente en el Espacio Económico Europeo.

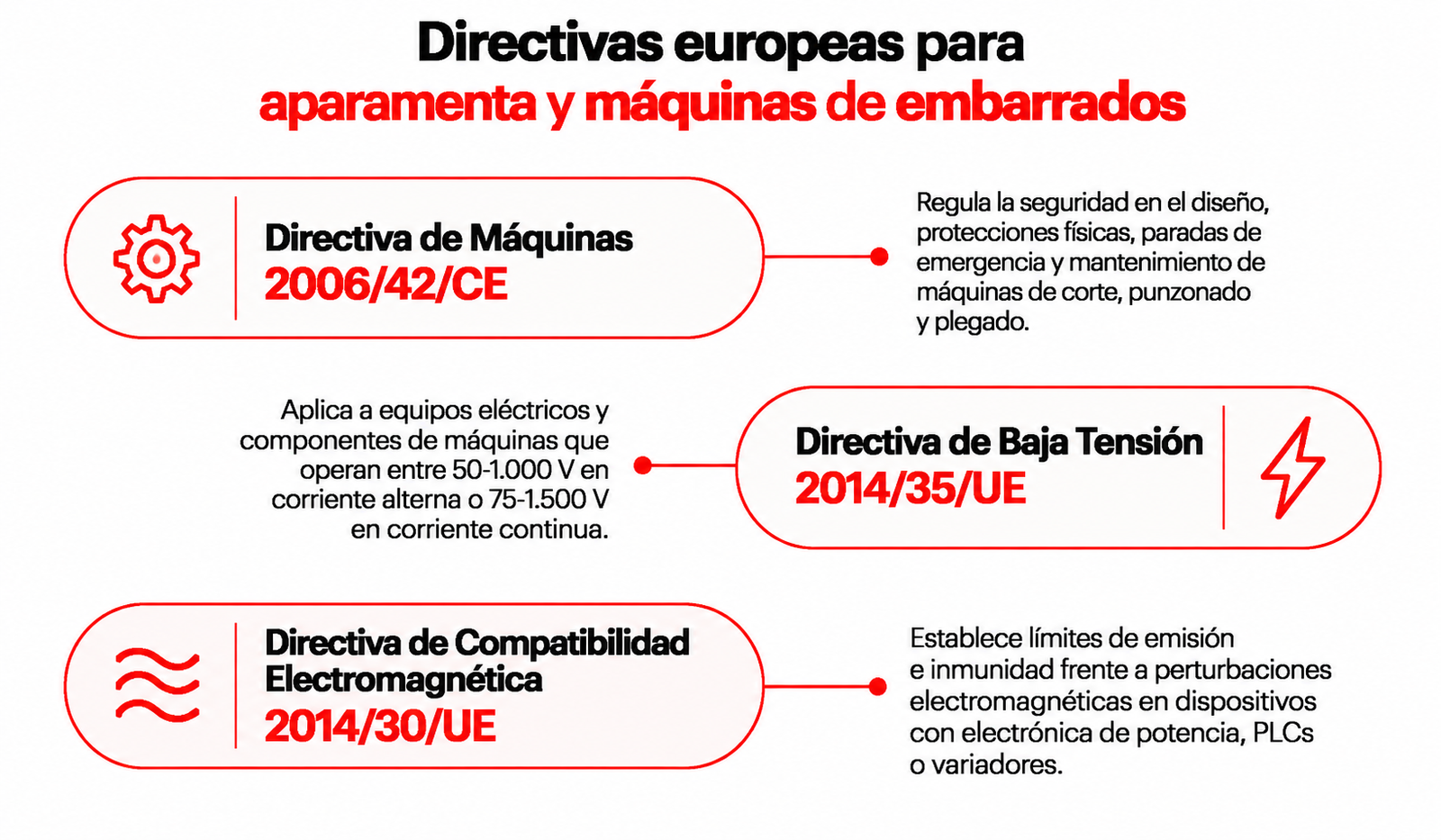

En el caso de la aparamenta y de las máquinas de fabricación de embarrados eléctricos, las Directivas más relevantes son tres.
Directiva de Máquinas 2006/42/CE
La Directiva de Máquinas 2006/42/CE nos afecta a todos los que vendemos máquinas en la UE, sin excepción. Y eso incluye, claro está, las máquinas de corte, punzonado y plegado de pletinas de cobre para embarrado — exactamente como las nuestras.
Lo que exige en materia de seguridad no es cosa menor: toca desde el diseño de los sistemas de mando hasta las protecciones físicas (los resguardos, vaya), los dispositivos de parada de emergencia, y todo lo que tiene que ver con un mantenimiento que de verdad sea seguro. En resumen, te toca revisar cada rincón.
Un aspecto que a menudo se subestima: la Directiva también se aplica a los conjuntos de máquinas que trabajan de forma coordinada. Si varias máquinas forman una línea integrada de procesado de barras, el conjunto puede requerir su propia evaluación de conformidad, independientemente de que cada máquina individual ya lleve marcado CE.
Directiva de Baja Tensión 2014/35/UE
La Directiva de Baja Tensión 2014/35/UE es la que marca las reglas del juego para cualquier equipo eléctrico que trabaje entre 50 V y 1.000 V en corriente alterna —o entre 75 V y 1.500 V en corriente continua—. Ya lo sabes: son los rangos que manejas a diario.
Ahora bien, aquí viene lo importante: no te dejes engañar por el nombre. Esta directiva no se reduce solo a la aparamenta de baja tensión. Ni mucho menos. También te alcanza para los componentes eléctricos de tus máquinas de fabricación de barras colectoras. En otras palabras: si tu máquina lleva componentes que funcionan en esos rangos de tensión, la directiva te toca de lleno.
Directiva de Compatibilidad Electromagnética 2014/30/UE
La Directiva CEM es la que fija los límites de emisión y los requisitos de inmunidad frente a perturbaciones electromagnéticas. Suena técnico, ¿verdad? Pues mira, es donde la cosa se pone seria.
Y cobra especial importancia cuando tu cuadro eléctrico integra variadores de frecuencia, PLCs u otros dispositivos con electrónica de potencia. Porque cuando juntas esos componentes, las interferencias no son un «por si acaso»: son una realidad. Lo mismo ocurre si trabajas con máquinas CNC o hidráulicas que llevan control electrónico — exactamente las que empleas en la fabricación de barras colectoras. En estos casos, la CEM no es opcional: te toca de lleno.
El proceso de marcado CE: pasos esenciales
El proceso sigue, a grandes rasgos, esta secuencia:
- Identificar las Directivas aplicables y las normas armonizadas correspondientes publicadas en el Diario Oficial de la UE.
- Realizar la evaluación de riesgos y el análisis técnico del producto.
- Ejecutar los ensayos o evaluaciones necesarios; en algunos casos, con la participación de un organismo notificado.
- Redactar el expediente técnico y conservarlo durante al menos diez años.
- Emitir la Declaración UE de Conformidad.
- Fijar el marcado CE en el producto antes de comercializarlo.
Los detalles de este proceso varían según la Directiva y el tipo de producto. Las decisiones sobre qué normas armonizadas aplicar y si es necesario un organismo notificado deben validarse con un experto técnico-legal o con el propio organismo.
Marcado CE falso y «China Export»: cómo verificar la conformidad real
En el mercado industrial circulan productos con un marcado que, visualmente, se parece al CE europeo pero corresponde al logotipo «China Export» —dos letras similares, sin ningún valor legal en la UE. La única forma de verificar la legitimidad del marcado es exigir al proveedor la Declaración UE de Conformidad original y preguntar con precisión qué Directivas cubre y qué normas armonizadas ha aplicado.
Un fabricante con marcado CE legítimo responde a esas dos preguntas sin dificultad y puede facilitar el expediente técnico a petición de las autoridades de vigilancia del mercado. Uno que no pueda o no quiera hacerlo, probablemente no tenga conformidad real. En cuadros eléctricos industriales, asumir ese riesgo no solo expone a sanciones administrativas: puede suponer un riesgo de seguridad real en la instalación.

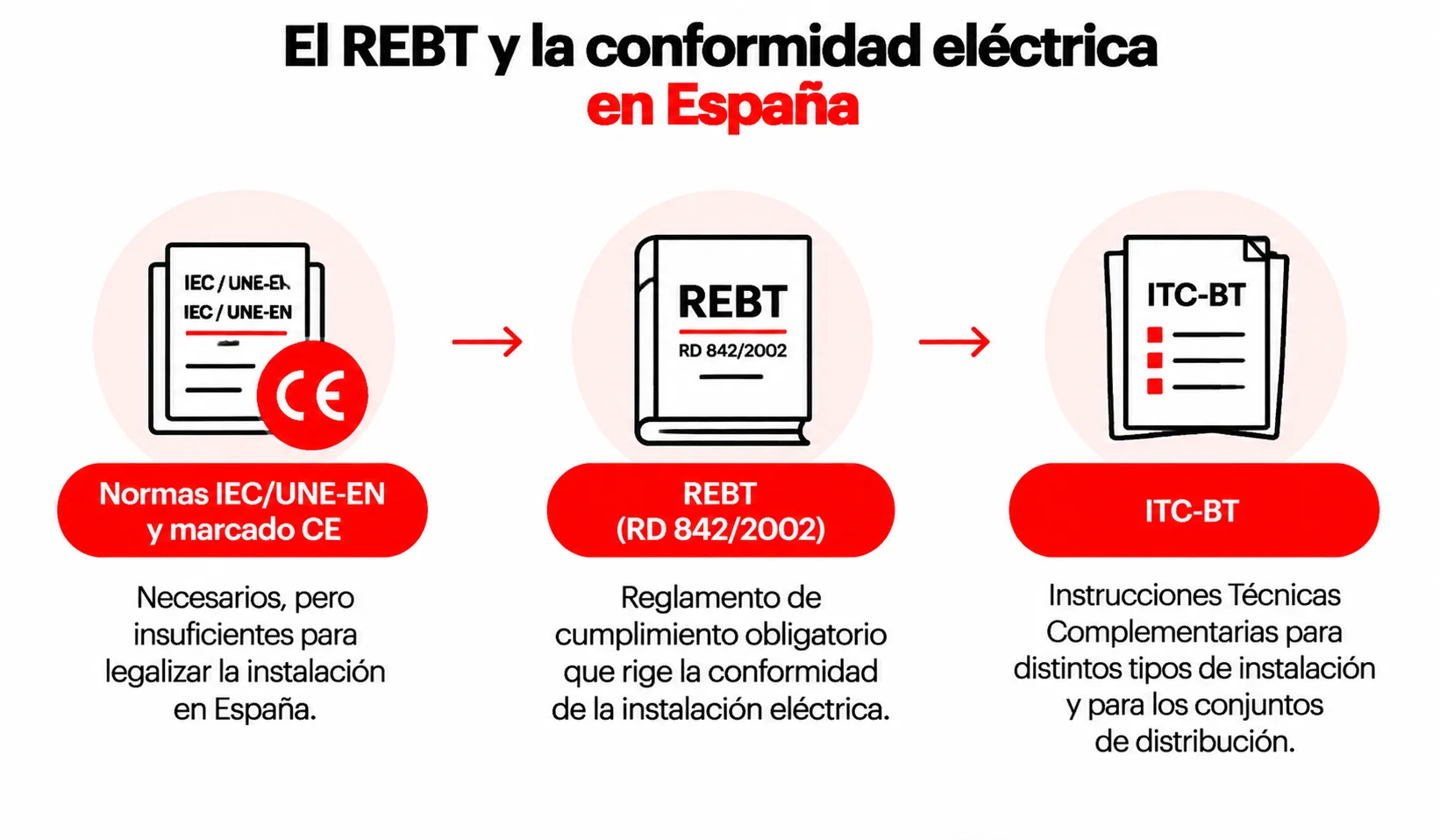

El REBT y la conformidad eléctrica en España
Cumplir las normas IEC/UNE-EN y obtener el marcado CE son pasos imprescindibles; sin embargo, resultan insuficientes por sí solos para legalizar una instalación en España. La conformidad de la instalación eléctrica la rige el REBT: y ese reglamento no admite interpretaciones, porque es de cumplimiento obligatorio. Los proyectos que no lo respetan no pueden obtener la autorización administrativa ni el certificado de instalación que la legislación española exige.
Qué es el REBT (RD 842/2002) y a qué obliga
El REBT estructura sus requisitos a través de las Instrucciones Técnicas Complementarias (ITC-BT): un conjunto de instrucciones específicas para distintos tipos de instalación —locales industriales, estaciones de servicio, instalaciones de alumbrado exterior, piscinas, y un largo etcétera— y para los propios conjuntos de distribución. El texto completo del RD 842/2002 y sus ITC-BT están disponibles en el BOE, donde puede consultarse la versión consolidada vigente.
Su ámbito de aplicación cubre las instalaciones de baja tensión en España: generación, transporte, distribución y utilización de energía eléctrica hasta 1.000 V en corriente alterna. Para el fabricante de cuadros, las ITC-BT más relevantes son las que regulan los conjuntos de distribución y los requisitos generales de cuadros eléctricos industriales.
Relación entre el REBT, las UNE-EN y el marcado CE
Aquí reside uno de los errores más frecuentes en la industria: confundir conformidad de producto con conformidad de instalación. Un cuadro que ha superado la verificación de diseño según la UNE-EN 61439 y lleva marcado CE válido cumple los requisitos del producto; sin embargo, eso no implica automáticamente que su instalación en una planta sea conforme al REBT.
El REBT remite, en muchos de sus artículos, a normas UNE como referencia técnica. Pero la conformidad de la instalación exige, además, respetar las condiciones del entorno, las secciones de cable, las protecciones, la señalización y la documentación que establece cada ITC-BT aplicable al tipo de instalación concreto.
Dicho esto, las tres capas se complementan y son necesarias: el conjunto lleva marcado CE como producto, cumple la UNE-EN 61439 como norma técnica de referencia, y se instala respetando el REBT como reglamento de obligado cumplimiento. Ninguna de las tres sustituye a las otras; las tres deben estar alineadas.
Nota REBT 2025/2026: A la fecha de publicación de este artículo, el RD 842/2002 sigue siendo el texto reglamentario vigente. Existe interés en una posible revisión, pero ninguna versión nueva ha sido publicada en el BOE. Conviene verificar el estado del reglamento antes de iniciar cualquier proyecto nuevo.
Seguridad eléctrica y protección del trabajador
La seguridad eléctrica en entornos industriales va bastante más allá del cumplimiento normativo del equipo. Engloba el diseño de los sistemas, los procedimientos de trabajo, la formación del personal y los equipos de protección individual (EPI). Las normas IEC/UNE-EN de producto no cubren, por sí solas, los aspectos de seguridad laboral durante el mantenimiento o la explotación.
No seguir las normas de seguridad eléctrica puede provocar:
- Descarga eléctrica por contacto directo o indirecto con partes activas.
- Quemaduras graves por arco eléctrico.
- Daños severos a los equipos y a los circuitos de control asociados.
- Paradas no planificadas de la producción, con el coste económico y logístico que eso implica.
- Consecuencias legales para el responsable de la instalación y para la empresa.
En la práctica, el arco eléctrico es el riesgo más infraestimado. Puede liberar energías enormes en fracciones de segundo; por eso, la selección de EPI específicos —calzado con suelas aislantes, guantes de protección, pantallas faciales y alfombras aislantes— debe basarse en el nivel de energía incidente calculado para cada punto de trabajo, no en criterios genéricos o en la intuición del instalador.
Las normas de equipo y las de seguridad laboral son complementarias. Ninguna elimina la necesidad de la otra.
Código de colores, etiquetado y grado de protección IP
Código de colores del cableado
En España, el código de colores del cableado no es cosa de capricho: viene dictado por las normas UNE-EN aplicables y por el REBT. Azul claro para el neutro, amarillo-verde para el conductor de protección, y marrón, negro o gris para las fases. Punto.
Ahora bien, en los cuadros eléctricos industriales, respetar este código de verdad que importa. Y no me refiero solo a que todo esté bonito y ordenado — que también. Hablo de que cuando un electricista o un técnico de mantenimiento tiene que intervenir, necesita saber de un golpe de vista dónde va cada cable. Sin dudas. Sin titubeos. Porque un error en un cuadro con tensión encima puede ser fatal. Te lo digo sin dramatizar: el código de colores es tu barrera contra el error humano, especialmente en esos trabajos bajo tensión o rozando partes activas donde no hay margen de fallo.
Grado de protección IP y etiquetado de componentes
El grado de protección de la envolvente se define según la UNE-EN 60529, que es la que establece los índices IP. ¿Y qué son esos índices IP? Pues la respuesta a cuánta protección necesita tu cuadro: protección contra el acceso a partes peligrosas, y también contra la penetración de sólidos y líquidos. Suena obvio, pero ahí está el detalle.
Aquí viene lo importante: no todas las envolventes son iguales. La selección del grado IP correcto depende enteramente de dónde instales tu cuadro — y es ahí donde hay que tener cabeza. Una sala eléctrica limpia y climatizada no requiere la misma envolvente que un cuadro situado en una zona de lavado, ¿eh? Ni mucho menos. Mucho menos aún si lo colocas en el exterior o en un ambiente donde vuela polvo metálico. Cada entorno es un mundo, y tu cuadro tiene que estar preparado para lo que le eches encima.
El etiquetado de conductores, barras y dispositivos tampoco es un detalle menor. Forma parte de los requisitos de documentación que establecen tanto la UNE-EN 61439 como las ITC-BT del REBT, y es fundamental para la trazabilidad, el mantenimiento preventivo y la seguridad durante las intervenciones.
Impacto de las normas en el diseño y la fabricación del embarrado eléctrico

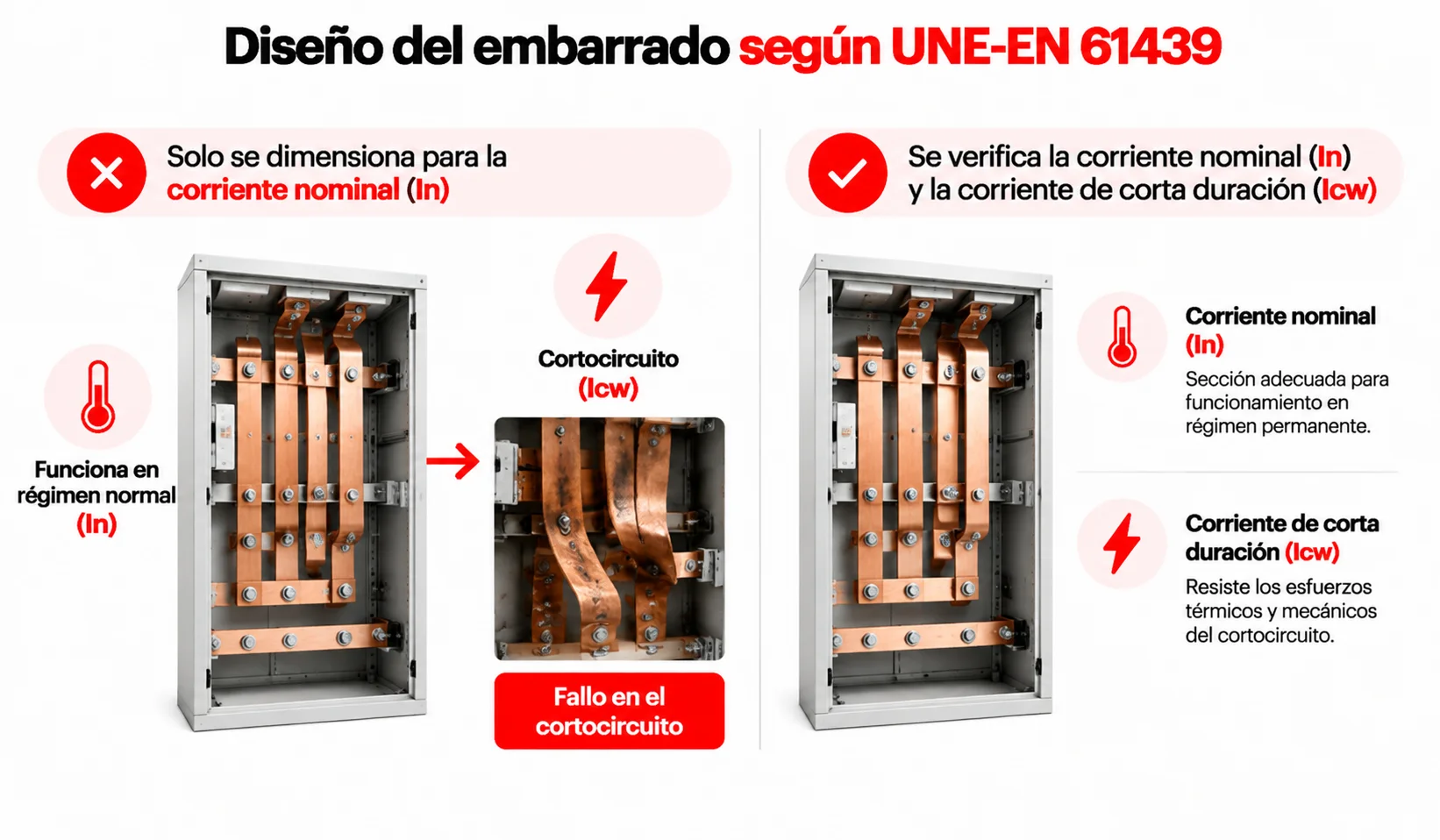

Sección del embarrado, comportamiento térmico y esfuerzos de cortocircuito
La UNE-EN 61439 es clara: el diseño de tu embarrado eléctrico tiene que pasar el examen en dos puntos fundamentales. Primero, la corriente nominal —la In—, que es la que determina la sección mínima de la pletina de cobre para que tu cuadro funcione en régimen permanente sin quejarse. Eso, la mayoría lo hacemos bien.
Pero aquí viene donde muchos se tropiezan: la corriente admisible de corta duración, la Icw. ¿Y eso qué es? Pues la capacidad que tiene tu embarrado de resistir sin daño un cortocircuito de corta duración. No es lo mismo que la In, ¿eh? Y ahí es donde la gente se equivoca.
En la práctica, te lo digo porque lo veo constantemente: muchos diseñadores calculan la sección para la corriente nominal y se dan por satisfechos. Cálculo correcto, todo bien. Pero entonces llega un cortocircuito, y nadie ha verificado si la Icw aguanta la instalación concreta. Y eso, es un problema que te espera en el cuadro cuando menos lo necesitas. El resultado puede ser un embarrado de cobre que funciona con normalidad durante años y falla de forma catastrófica en el primer cortocircuito significativo. Ese tipo de fallo no es fortuito: es una consecuencia directa de no haber diseñado el embarrado con todos los parámetros de la norma.
Distancias en el aire, líneas de fuga y arco interno
Las distancias en el aire y las líneas de fuga entre partes activas —y entre partes activas y la envolvente metálica— son requisitos directos de la UNE-EN 61439 (para baja tensión) y de la UNE-EN 62271-200 (para media tensión). Un embarrado mal trazado, con barras demasiado próximas o sin los separadores adecuados, puede no superar los ensayos dieléctricos; lo que es aún más grave, puede fallar en servicio sin dar señales previas.
En instalaciones de media tensión, la resistencia al arco interno (IAC) añade otra capa de exigencia: el diseño del compartimento de barras debe garantizar que, en caso de arco, la energía no alcanza al personal ni compromete la continuidad de servicio de los circuitos adyacentes.
Por qué una fabricación precisa del embarrado facilita la conformidad
El argumento es directo: las máquinas de corte, punzonado y plegado de embarrados que trabajan con tolerancias ajustadas producen pletinas con geometría controlada, agujeros en posición exacta y superficies de contacto planas. Eso se traduce en una menor resistencia de contacto en las uniones, una distribución térmica más homogénea y una mayor facilidad para verificar las distancias de aislamiento.
Una fabricación imprecisa introduce variables que ninguna norma puede compensar: una unión irregular eleva la resistencia de contacto en ese punto, genera un punto caliente y puede hacer que el conjunto no supere el ensayo de calentamiento. Sin embargo, conviene ser claros: la precisión de fabricación facilita la conformidad; no la garantiza. La verificación formal según UNE-EN 61439 sigue siendo siempre imprescindible.
Verificación de diseño y verificación individual de serie según UNE-EN 61439
Verificación de diseño (ensayos de tipo)
La verificación de diseño —o ensayo de tipo— valida el diseño base del conjunto, no cada unidad fabricada individualmente. Cubre, entre otros aspectos: el ensayo de calentamiento (comprueba que las temperaturas en barras, cables y dispositivos no superan los valores admisibles), el ensayo dieléctrico, la resistencia a los esfuerzos de cortocircuito, la verificación del grado IP y, en aparamenta de media tensión según UNE-EN 62271-200, los ensayos de arco interno.
Para ejecutar estos ensayos se recurre a laboratorios acreditados por ENAC —la Entidad Nacional de Acreditación en España—, cuyos resultados son reconocidos en el ámbito europeo e internacional. Una vez completada, la verificación de diseño aplica a todos los conjuntos fabricados que respondan al mismo diseño base y que estén dentro del rango de valores verificados. No es necesario repetirla para cada cuadro; sí lo es si el diseño base cambia de forma significativa.
Verificación individual de serie
Los ensayos individuales de serie, en cambio, se realizan en cada conjunto antes de salir de fábrica. Incluyen la verificación del cableado, la comprobación de la continuidad de los conductores de protección (PE), la rigidez dieléctrica y los ensayos funcionales de los dispositivos de maniobra y protección. Son rápidos y no requieren laboratorio externo, pero son obligatorios: su omisión invalida la conformidad del conjunto, aunque el diseño base esté perfectamente verificado.
Tabla comparativa: verificación de diseño vs. verificación individual de serie
| Aspect | Design Verification (Type) | Routine Verification (Series) |
|---|---|---|
| Frequency | Once per base design | Every manufactured assembly |
| Purpose | Validate the design | Verify the manufactured assembly |
| Typical Tests | Temperature rise, short-circuit withstand (Icc), dielectric, IP, internal arc (MV) | PE continuity, dielectric withstand, functional tests |
| Performed By | Accredited laboratory / original manufacturer | Assembly manufacturer |
| Result | Design verification report | Routine test report |
| Applies To | All assemblies of the same design | Each individual assembly |
Hoja de ruta de conformidad por mercado
Europa, incluida España
Para comercializar aparamenta o máquinas de fabricación de embarrados en España y en el resto de la UE, el camino está bien definido: normas IEC/UNE-EN como base técnica, marcado CE como requisito de comercialización, y REBT —junto con las ITC-BT aplicables— para la puesta en servicio de las instalaciones en territorio español. La normativa específica de instalación varía entre países miembros, aunque las normas armonizadas de producto son comunes en toda la UE.
Exportación a Norteamérica
Para los fabricantes que exporten a Estados Unidos o Canadá, el marco es radicalmente diferente: los cuadros y conjuntos deben cumplir normas UL (UL 508A para cuadros industriales, UL 891 para tableros de distribución) y los requisitos del NEC o del CEC. Son marcos incompatibles con el europeo en muchos aspectos; planificar la estrategia de ensayos y certificación desde la fase de diseño es imprescindible para evitar costes de rediseño posteriores.
Planificar la estrategia de conformidad desde el diseño
La recomendación práctica es definir el mercado objetivo antes de diseñar el conjunto, no después. Esa decisión determina la norma de referencia, los valores asignados relevantes, el plan de ensayos, y las máquinas y materiales necesarios para cumplir los requisitos. Cambiar la estrategia de conformidad con el diseño cerrado siempre cuesta más —en tiempo, en ensayos repetidos y, en muchos casos, en materiales desechados.
Lista de comprobación de conformidad para aparamenta y embarrados
La siguiente checklist sirve como punto de partida para estructurar el trabajo de conformidad. No tiene pretensión de exhaustividad legal; las decisiones finales deben basarse en el texto oficial y en expertos técnicos:
- Identificar las normas y reglamentos aplicables: UNE-EN 61439 (BT) o UNE-EN 62271-200 (MT), Directivas CE aplicables, REBT + ITC-BT correspondientes.
- Definir los valores asignados del conjunto: tensión asignada (Un), corriente nominal (In), corriente de cortocircuito (Icc), corriente admisible de corta duración (Icw), grado de protección IP.
- Diseñar el embarrado y el conjunto conforme a los requisitos dimensionales y dieléctricos de la UNE-EN aplicable.
- Seleccionar máquinas de fabricación con tolerancias adecuadas para cumplir los requisitos geométricos del diseño (secciones, distancias, superficies de contacto).
- Planificar la verificación de diseño: identificar el laboratorio acreditado, los ensayos requeridos y los plazos dentro del calendario del proyecto.
- Ejecutar los ensayos individuales de serie en cada conjunto antes de la entrega.
- Preparar la documentación completa: expediente técnico, Declaración UE de Conformidad, certificado de instalación según REBT.
- Coordinar con un organismo notificado cuando la Directiva aplicable o la complejidad del equipo así lo exija.
Conclusión
La conformidad de aparamenta y embarrados eléctricos en España descansa sobre tres pilares que no funcionan por separado. Las normas IEC/UNE-EN —principalmente la UNE-EN 61439 para baja tensión y la UNE-EN 62271-200 para media tensión— definen los requisitos técnicos del equipo. El marcado CE habilita su comercialización en la UE. El REBT rige la instalación en España. Los tres son necesarios; ninguno sustituye a los otros.
Entender cómo se articulan estos marcos —y, sobre todo, dónde están los límites de cada uno— es lo que diferencia un diseño que supera los ensayos con margen de uno que los pasa justo por encima del umbral, con escaso margen ante cualquier variación en la fabricación o en el entorno de servicio.
El primer paso práctico es siempre el mismo: definir el mercado objetivo antes de diseñar el conjunto. El segundo: planificar los ensayos de verificación de diseño desde el inicio del proyecto, no como una etapa final que se encaja a última hora en el calendario.
Las decisiones de conformidad deben basarse siempre en el texto oficial de las normas y en la intervención de expertos técnicos y laboratorios acreditados. Este artículo no sustituye ninguno de los dos.
