Doğru elektrik ölçü aletleri seçimi üç kriteri birlikte değerlendirmekle olur: ölçülecek büyüklük, hassasiyet sınıfı ve bağlantı yöntemi — doğrudan mı, akım trafosu ile mi, gerilim trafosu ile mi. Bu rehber her aleti sahada lazım olan seçim verileriyle anlatır.
Bir endüstriyel panonun kapağını aç. Ön yüzde sıralanmış aletleri gör: ampermetre, voltmetre, güç faktörü ölçer, belki bir frekans ölçer. Her biri bir büyüklüğü gösterir; biri arızalanınca operatör o parametre hakkında kör kalır.
Sorun şu: Bu aletler çoğu zaman katalogdan, boyutlarına bakılarak seçilir. Hassasiyet sınıfı, bağlantı yöntemi ve ölçülecek büyüklüğün gerçek aralığı sorgulanmaz. Sonuç? Yanlış okuyan aletler, doyuma giren akım trafoları, güç faktörü cezası yiyen tesisler.
Bu rehber her pano ölçü aletini tek tek ele alıyor: ne ölçer, nasıl bağlanır, nasıl seçilir. Sahadan örneklerle, tablolarla. Hem yeni tesis tasarlayan mühendis hem bakım ekibi hem de teknik satın alma için.
Akım trafosu doğru seçilip doğru bağlandığında koruma ve ölçüm güvenilir olur; bu, AT ikincilinin uygun yükle (burden) beslenip asla açık bırakılmamasıyla kanıtlanır.
Ölçü aleti seçerken nelere bakılır
Herhangi bir alet seçmeden önce altı kriter birlikte değerlendirildiğinde hatalı ölçüm ve uyumsuzluk riski düşer; bu, doğru hassasiyet sınıfını ilk seferde tutturmakla kanıtlanır.
Boyut seçerek işe başlamak en sık yapılan hatadır. Önce şu altı soruyu cevapla:
| Kriter | Açıklama |
|---|---|
| Ölçülecek büyüklük | Akım, gerilim, güç, frekans, güç faktörü vb. |
| Hassasiyet sınıfı | 1,5 (genel pano); 0,5 veya 0,2S (faturalandırma) |
| Deney gerilimi | Örnek: 40–600 V çalışma için 2.000 V |
| Montaj koşulu | Pano kapağı, yüzey, gömme veya iç montaj |
| Alet boyutu | 72×72 / 96×96 / 144×144 mm |
| Bağlantı yöntemi | Doğrudan veya akım trafosu / gerilim trafosu ile |
Sahada en çok karşılaşılan hata: faturalandırma amaçlı ölçümde sınıf 1,5’lik bir alet kullanmak. TSE’nin ilgili standart kataloğunda belirtildiği gibi, faturalandırma ölçümü için sınıf 0,5 veya 0,2S gerekir. Bu fark faturaya yansıyan hata anlamına gelir.

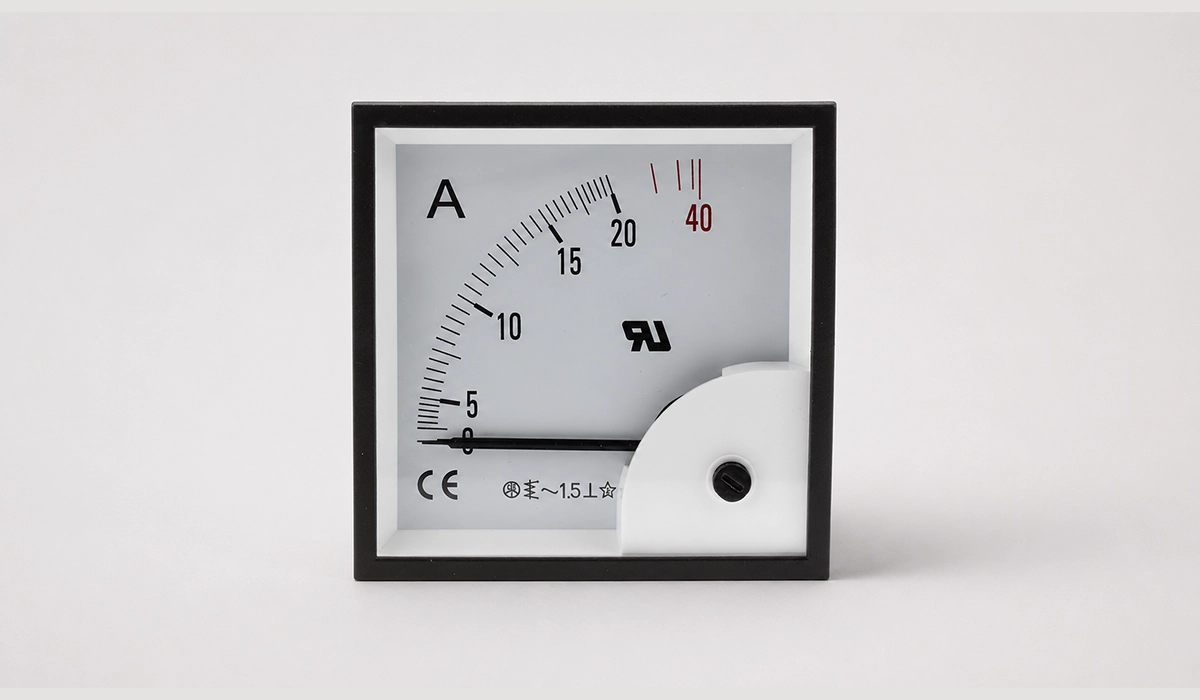

Ampermetre: bağlantı, akım trafosu ve seçim
Panodaki akım değeri, doğru bağlanmış bir ampermetre ve doğru seçilmiş akım trafosu ile okunduğunda güvenilir olur; bu, ölçülen değerin gerçek yük akımının %1,5 hassasiyet sınıfı içinde kalmasıyla kanıtlanır.
Ampermetre devredeki etkin akımı ölçer. Yükle seri bağlanır — bu temel kuralı unutma; paralel bağlarsan kısa devre edersin.
Ne zaman doğrudan, ne zaman akım trafosu ile
Alçak gerilim panolarında yaklaşık 100 A’ya kadar ampermetre doğrudan bağlanabilir. Bu sınırın üzerinde bir akım trafosu (AT) şart. AT’nin birincil sargısı baranın kendisidir; ikincil sargı ampermetreye bağlanır.
Akım trafosu nasıl bağlanır? Birincil uçlar K (giriş) ve L (çıkış) olarak işaretlenir; faz akımı K’dan girmelidir. AT oranı — örneğin 100/5 veya 200/5 — ampermetrenin okuyacağı ikincil akımı belirler. Günümüz aletlerinin çoğunda AT oranı cihaza tanıtılır; ekrandaki değer doğrudan gerçek akımdır; ayrıca oran hesabı gerekmez. Ama sahada bunu teyit etmek önemli.
İki güvenlik kuralı — ikisi de çok ihlal edilir:
- AT ikincilinde asla sigorta kullanılmaz. İkincil açık kalırsa, tehlikeli gerilim oluşur.
- AT yük altındayken ikincili kesinlikle açık bırakılmaz. Önce ikincili kısa devre et, sonra aleti söğür.
Üç fazlı panoda kaç ampermetre
Yük dengeli ise bir ampermetre yeterli — bir fazın akımını ölçersin, diğer ikisi aynıdır. Ama dengeli yük nadirdir; genelde ana baralarda her faz için birer tane, toplam üç ampermetre kullanılır.
Sipariş tablosu
| Parametre | Seçenek |
|---|---|
| Boyut | 48×48, 72×72, 96×96, 144×144 mm |
| Montaj | Gömme (kapak) veya yüzey |
| Hassasiyet sınıfı | 0,5 / 1 / 1,5 |
| AT oranı | Ampermetreyi besleyen AT’nin oranı |
| Taksim değeri | 1; 1,2; 2; 5 veya 6 |
| İğne açısı | 90°, 180° veya 240° |
Taksim değeri (graduasyon) nedir? Motor uygulamalarında kalkış akımı anma akımının 5–6 katıdır; bu yüzden taksim değeri 5 veya 6 olmalı. Motorsuz yüklerde 1, 2 veya 2 yeterli.
Bir de azami talep göstergeli ampermetreler var: ikinci bir iğne sadece yükselen yönde hareket eder ve o hattın gördüğü tepe akımı kaydeder. Faydalı bir özellik: sipariş verirken belirtilmeli.

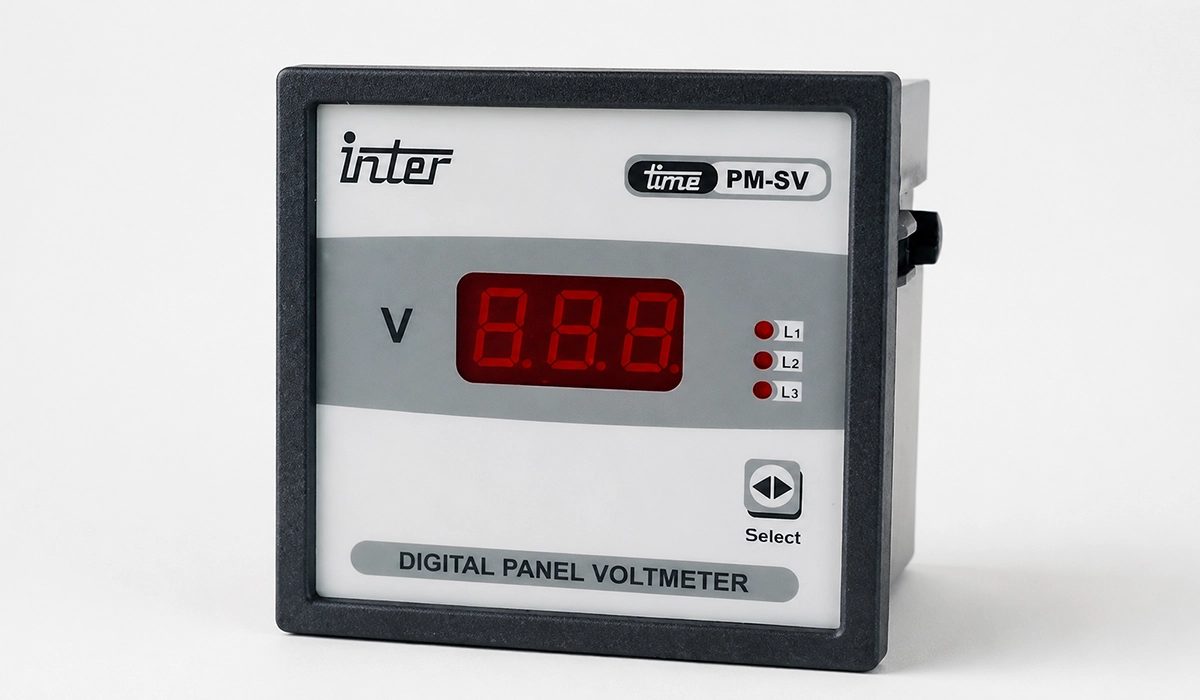

Voltmetre: bağlantı, seçici anahtar ve gerilim trafosu
Pano gerilimi, doğru ölçek aralığına sahip bir voltmetre ve gerektiğinde gerilim trafosu ile okunduğunda güvenilir olur; doğru taksim değerinin (1,2) ilk seferde seçilmesiyle kanıtlanır.
Voltmetre devreye paralel bağlanır. AC ve DC tipleri var. Panoda farklı fazların gerilimini tek voltmetre ile ölçmek için voltmetre seçici anahtarı (komütatör) kullanılır: R-N, S-N, T-N (faz-nötr) ve R-S, S-T, T-R (fazlar arası) gerilimleri sırayla ölçülür.
Panolardaki voltmetrelerin ölçeği başlangıçta sıkışık, ölçülecek aralıkta açıktır — çünkü ölçülen gerilim dar bir bantta oynar (örn. şebeke 400 V civarı). Dijital voltmetreler bu sorunu ortadan kaldırdı; bugün çoğu yeni panoda dijital tercih ediliyor.
Ampermetreden önemli bir fark: voltmetrenin taksim değeri asla 5 veya 6 olamaz. Şebeke gerilimi anma değerinin 5–6 katına çıkmaz. Graduasyon = 1,2 yeterlidir.
Alçak gerilim şebekesinde voltmetre ölçeği 0–500 V. Orta ve yüksek gerilim için gerilim trafosu (GT) kullanılır; tipik oran 20 kV/200 V. GT ikincili voltmetreye bağlanır ve aletin ölçeğinde birincil gerilim yazılır.

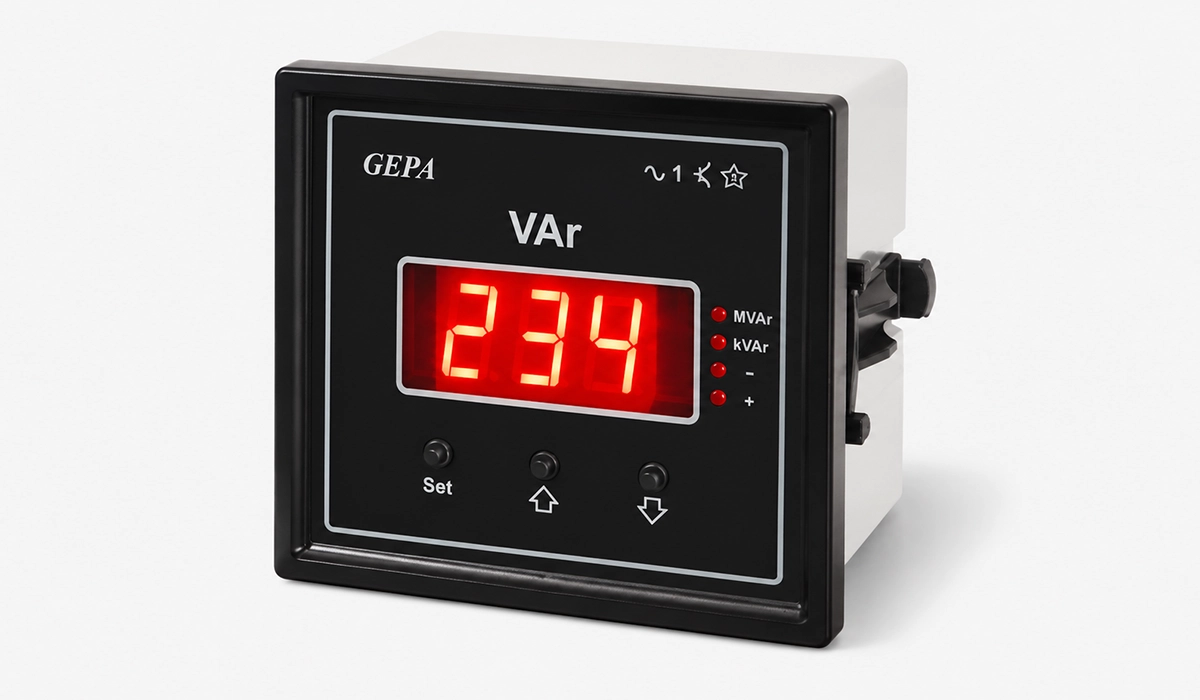

Vatmetre ve varmetre: aktif güç, reaktif güç
Yükün aktif ve reaktif gücü, vatmetre ve varmetrenin akım ve gerilim bobinleri doğru bağlandığında güvenilir ölçülür; bağlantı hatasının sıfır olmasıyla kanıtlanır.
Vatmetre aktif gücü (W) ölçer. Varmetre reaktif gücü (var) ölçer. Her ikisinin de iki ayrı devresi var: akım bobini yükle seri, gerilim bobini yükle paralel bağlanır. Cihaz üzerinde bu iki devrenin uçları işaretlidir — bağlantıda karıştırmak kolaydır; dikkat gerektirir.
Üç fazlı dengeli yükte tek vatmetre yeterli: bir fazın gücünü ölç, üçle çarp. Dengesiz yükte iki veya üç vatmetre gerekir. Anma değerlerinin üstündeki akım ve gerilimler için AT ve GT şarttır.
| Parametre | Sipariş Bilgisi |
|---|---|
| Dönüştürme oranları | AT oranı ve GT oranı birlikte belirtilmeli |
| Hassasiyet sınıfı | Kullanıcı tarafından net belirlenmeli |
| Şebeke tipi | 3 fazlı 3 telli dengeli / 3 telli dengesiz / 4 telli dengesiz |
| Galvanometre | Boyut, montaj, iğne tam skalası |
| Transduktör çıkışı | 4–20 mA (kontrol odasına sinyal aktarımı gerekiyorsa) |
Sahada sık yapılan bir hata: vatmetre ile varmetre bağlantısını karıştırmak. İkisinin akım ve gerilim bobinleri aynı mantıkla bağlanır, ama aletin iç devresi farklıdır. Yanlış aleti takarsanız, okuduğunuz değer aktif güç değil, reaktif güç olur — veya tam tersi.

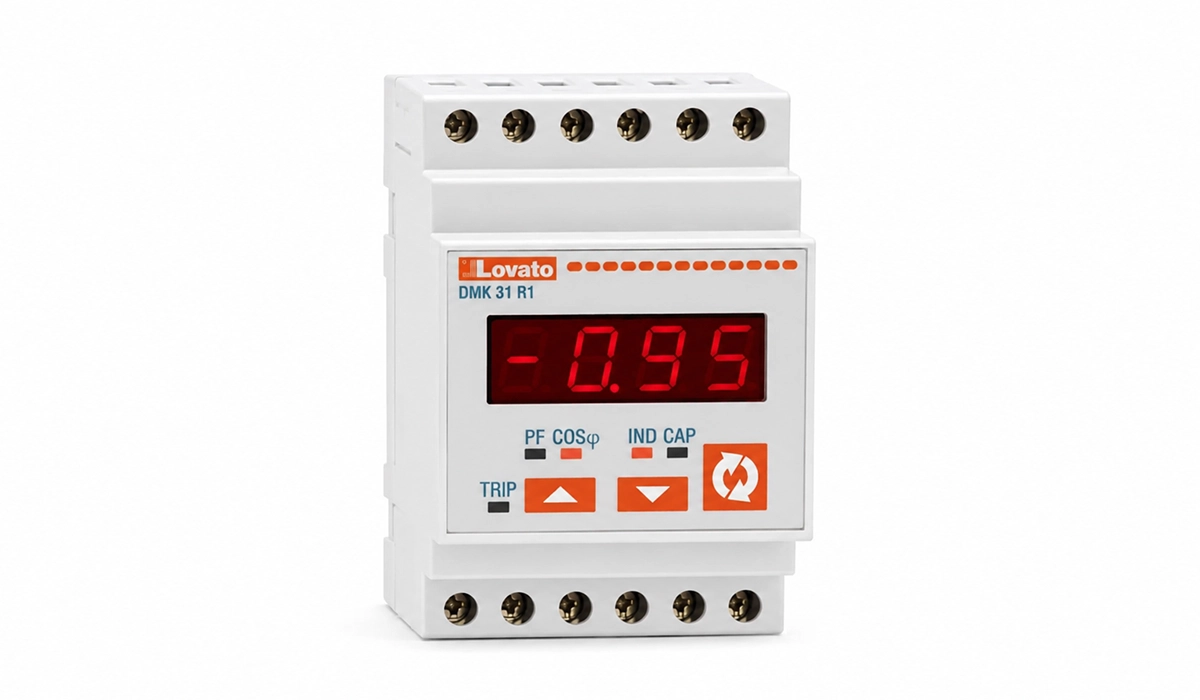

Güç faktörü ve kosinüs fi ölçer
Tesisin güç faktörü sürekli izlendiğinde reaktif güç cezası önlenir; kosinüs fi ölçerin yıl boyunca 0,9’un üzerinde okumasıyla kanıtlanır.
Kosinüs fi ölçer, devrenin güç faktörünü gösterir. İki hareketli bobin, bir sabit bobin ve toplamda dört-beş bağlantı ucu var.
Neden önemli? Türkiye’de TEDAŞ’ın tarifeleri güç faktörünün 0,90’ın altına düştüğünde reaktif enerji cezası uygular. İspanya’da da benzer bir yapı var. Kısacası: güç faktörü cezası gerçek bir maliyet kalemidir ve kosinüs fi ölçer bu maliyetin ilk uyarı aracıdır. Düşük çıkarsa kompanzasyon sistemi devreye girer — yani kondansatör bankası.
Üç tip ölçek var:
| Uygulama | Ölçek Tipi |
|---|---|
| Sadece endüktif yük — cosφ = 1 ölçeğin sonunda | 90° tek yönlü |
| Endüktif ve kapasitif — cosφ = 1 ortada, iki yanda Ind / Cap | 90° çift yönlü |
| Santraller ve trafo merkezleri — 360° dönen kadran | 360° döner |
Üç fazlı dengeli yükte tek ölçer yeterli. Dengesiz yükte her faza bir tane. Anma gerilimleri: 110, 220, 380 ve 500 V; akım: 5 A ve 1 A. Daha yüksek değerlerde AT ve GT ile beslenir.
Kosinüs fi ölçer, tek fazlı ya da üç fazlı devrede olsun, yalnızca sabit bobininin bağlı olduğu fazın güç faktörünü gösterir. Bunu gözden kaçırmak kolaydır.

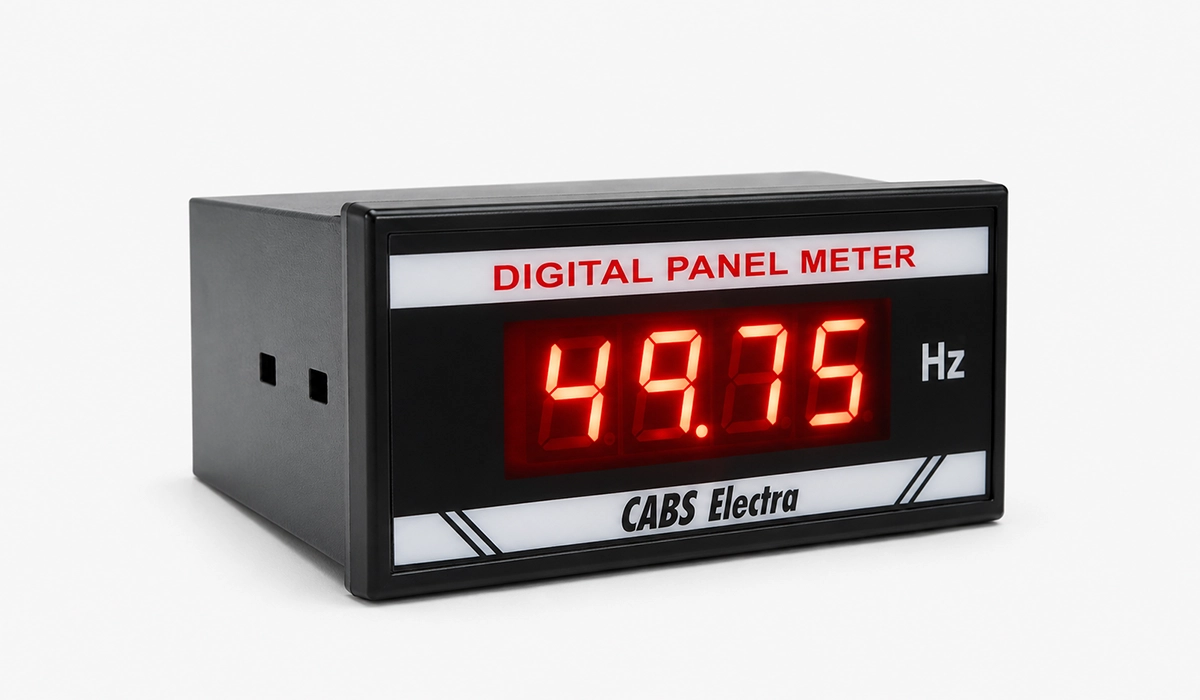

Frekans ölçer: tipler ve seçim
Şebekenin frekansı, doğru tipte frekans ölçer ile izlendiğinde paralel çalışma ve senkronizasyon güvenilir hale gelir; jeneratör-şebeke senkronizasyonunda frekans farkının ±0,1 Hz altında kalmasıyla kanıtlanır.
Üç tip var:
| Tip | Avantaj | Tipik Uygulama |
|---|---|---|
| Titreşimli (dil tipi) | Mekanik darbelere dayanıklı, ucuz | Endüstriyel panolar |
| İğneli (analog) | Geniş ölçüm aralığı | Santraller, dağıtım merkezleri |
| Dijital | Yüksek hassasiyet, sayısal gösterge | Modern tesisler |
Frekans ölçer şebekeye paralel bağlanır. Tek fazda 230 V (Avrupa/Türkiye), üç fazda 400 V ile çalışır.
Ana uygulama: jeneratörlerin şebeke ile senkronize edilmesi. Bu işlem için senkronoskop kullanılır — esasen iki frekans ölçerin bir arada çalıştığı özel bir alettir. Senkronizasyonda frekans farkı kritik; yarım Hz bile fazlar arası kaymaya ve büyük hasara yol açabilir.
Akım trafosu (AT) ve gerilim trafosu (GT)
Koruma ve ölçümün güvenilirliği, akım trafosunun doğru seçilip doğru bağlanmasına; AT ikincilinin uygun yükle (burden) çalıştırılmasına ve hiçbir zaman açık devre bırakılmamasına bağlıdır.

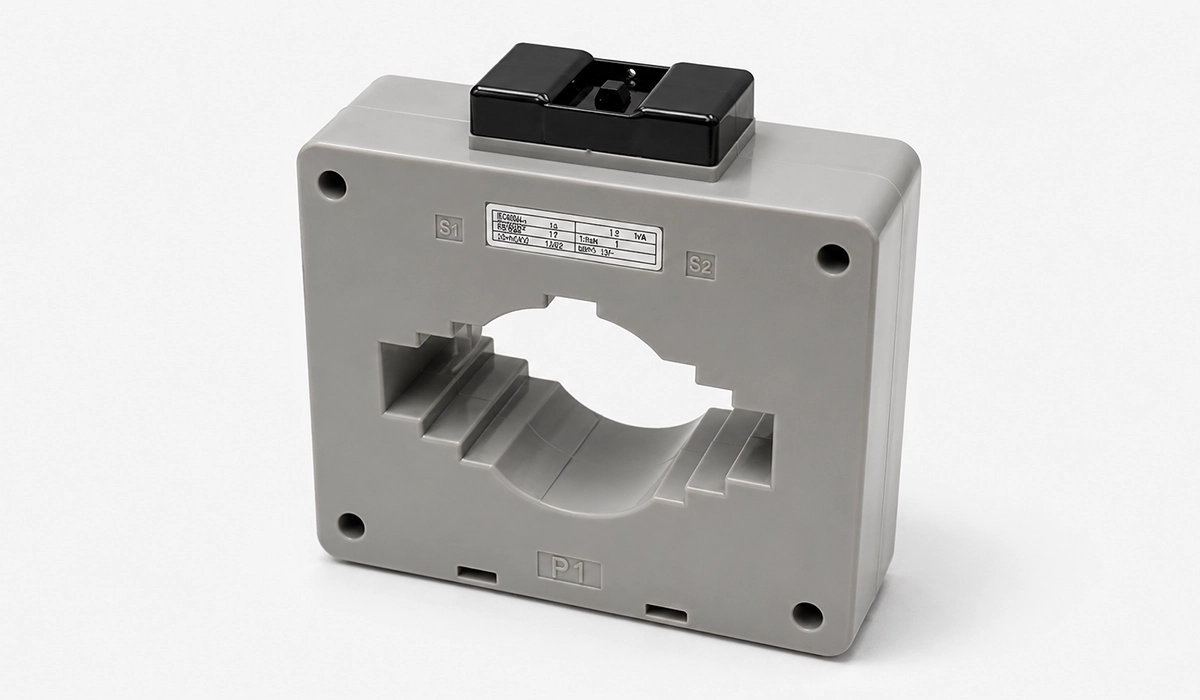

Akım trafosu (AT)
Birincil sargı güç devresiyle seri; ikincil sargı ölçü aletlerine, koruma rölelerine bağlanır. İkincil empedans çok düşük — fiilen kısa devre durumu.
AT’nin önemli noktaları:
- Birincil uçlar: K (giriş), L (çıkış). Faz akımı K’dan girmeli.
- Tipik ikincil akım: 5 A örnr. 100/5, 200/5, 400/5).
- Hassasiyet sınıfı: koruma için 5P veya 10P; faturalandırma ölçümü için 0,5 veya 0,2S.
- AT ikincilinde asla sigorta yok, asla açık bırakma yok. Bu iki kuralı panolarda ihlal edenlerin sayısı şaşırtacak kadar çok.
Akım trafosu nasıl bağlanır sorusunun kısa cevabı: birincil devreyle seri, ikincili ölçü aletine; yük altında ikincili açmadan önce mutlaka kısa devre köprüsünü tak.
| Parametre | AT Özelliği |
|---|---|
| Birincil bağlantı | Güç devresiyle seri |
| İkincil bağlantı | Ölçü aletleri, röleler, koruma |
| İkincil anma akım | Genelde 5 A |
| Uç işaretleri | K (giriş), L (çıkış) — büyük harf birincil |
| Güvenlik kuralı | İkincilde sigorta yok; açık bırakma yok |

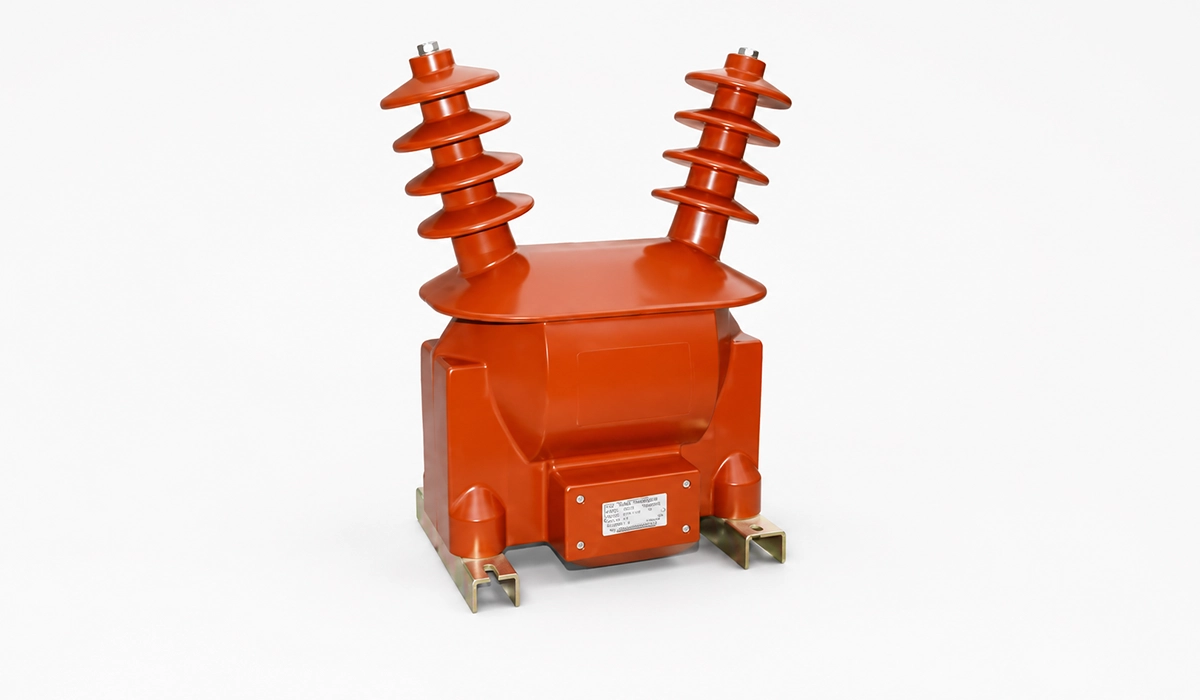

Gerilim trafosu (GT)
Birincil sargı devreye paralel, ikincil voltmetreye bağlanır. Tipik ikincil gerilim: 100 V. Oran örneği: 20 kV / 100 V. OG ve YG ölçümlerinde GT olmadan doğrudan ölçüm mümkün değil.
Transduktörler
AT veya GT ikincilinden aldığı sinyali (5 A veya 100 V) 4–20 mA DC’ye çevirir. Bu sinyal 500 metreye kadar kontrol odasına taşınabilir. AT ikincilinin 5 A’lık sinyalini 500 m uzağa taşıyamazsın; transduktör burada anlam kazanır.
Transduktör çıkışı: anma girişinde 20 mA; sıfır girişte 0 mA veya 4 mA. Sıfırda 4 mA görmesini istiyorsan, cihazın ayrı besleme gerektirir.
Enerji analizörü ve multimetre
Tek bir enerji analizörü, dört-beş ayrı analog aletin yerini aldığında pano yüzeyinde yer kazanılır ve sürekli veri kaydı sağlanır; bu, arıza sonrası geriye dönük analiz yapabilmekle kanıtlanır.

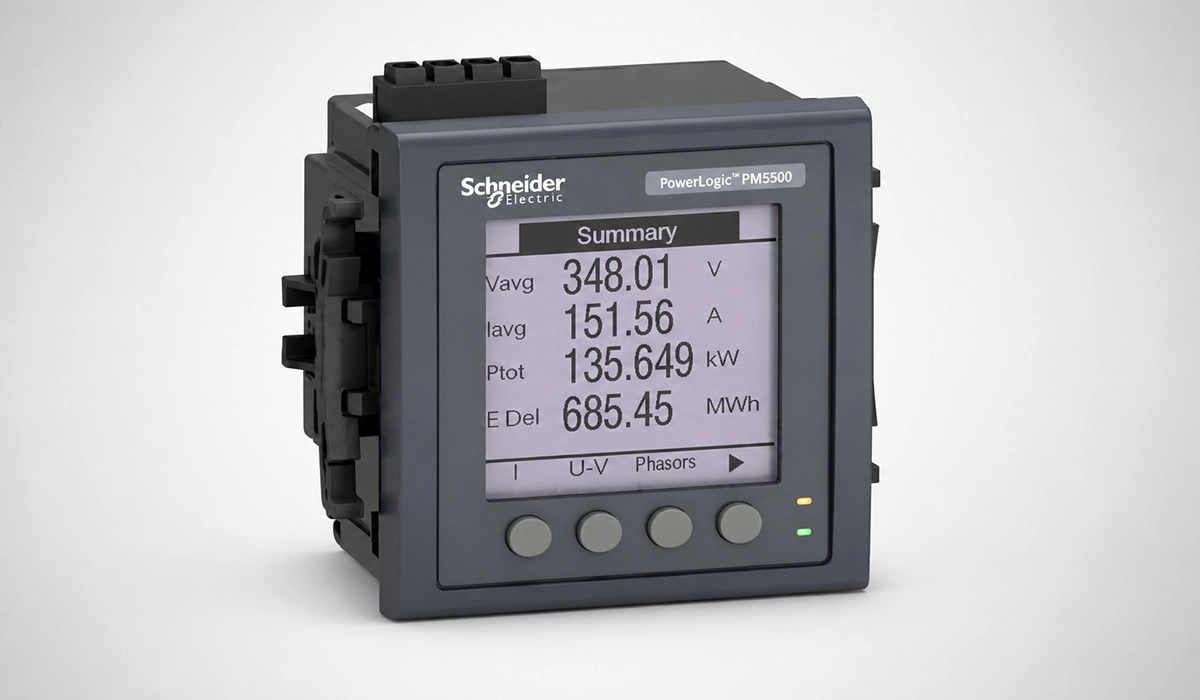

Enerji analizörü (güç analizörü)
Dijital, çok parametreli bir alet: aktif güç, reaktif güç, görünür güç, enerji, güç faktörü, akım, gerilim ve frekans tek cihazdan okur. Yeni tesislerde wattmetre, voltmetre ve ampermetre yerini alıyor. Veri kaydı ve iletişim özelliği sayesinde bakım ekibine arıza geçmişi sunuyor.
Multimetre
Taşınabilir bir alet: akım, gerilim, direnç; bazı modellerde frekans, sıcaklık ve kapasite de ölçer. Panoya kalıcı monte edilmez; puntolama ve arıza tespiti için kullanılır.
Temel fark: enerji analizörü panoda sabit çalışır ve sürekli izler; multimetre elde taşınır ve anlık ölçüm yapar.
Conclusion — doğru alet, doğru ölçüm, doğru karar
Doğru ölçü aleti seçimi, ölçülecek büyüklük, hassasiyet sınıfı ve bağlantı yöntemi üçlüsünü birlikte değerlendirmekle olur; ilk seferde doğru seçimle kanıtlanır.
Bu rehberin çizdiği hat: ampermetreden megohmetreye, her aletin bağlantı kuralı, seçim kriteri ve sahada en çok yapılan hatası. Hepsinin ortak noktası üç karardır:
- Doğrudan mı, AT/GT ile mi? ~100 A’nın üzerinde akım veya AG’nin üzerinde gerilimde trafosuz olmaz.
- Hassasiyet sınıfı: faturalandırma için 0,5/0,2S; genel pano izlemesi için 1,5. Yanlış seçim ya hatalı faturaya ya da gereksiz maliyete yol açar.
- Analog mı, dijital mi (enerji analizörü mü)? Yeni tesislerde analizör neredeyse her zaman kazanır; mevcut panolarda recabelaj maliyetine bağlı.
İyi enstrümante edilmiş bir panoda operatör asla kör kalmaz. Bu, bakıma da faturaya da güvenliğe de yansır.
