Şalt ve Bara Sistemlerinde Standartlar: TS EN, UL ve CE Çerçevesi

Şalt ve bara sistemlerinde standartlar üç katmanlı bir yapı oluşturur: ürün standartları, ulusal yönetmelikler ve piyasaya arz mevzuatı. Uyumluluk da bu üç katmanın kesişiminde kurulur; hangi pazara satış yapıldığı ve hangi çerçevenin geçerli olduğu belirler.

Bir pano imalatçısı için standartlar soyut bir konu değildir. İhracat siparişinde alıcı belge ister. Kamu ihalesinde şartnamenin standart numarası yazar. Sigorta şirketi hasar sonrası uygunluk sorar.

Sorun şu ki, sahada üç ayrı kavram sürekli birbirine karışıyor: standart, yönetmelik ve belge. Üçü farklı şeydir ve üçünün de kaynağı farklıdır.

Bu yazı o ayrımı kurar ve şalt ve bara sistemlerinde standartlar konusunu baştan sona ele alır: alçak ve orta gerilim şalt için IEC ve TS EN çerçevesi, Kuzey Amerika’daki UL karşılığı, imalat makineleri için CE yükümlülükleri ve bütün bunların bara tasarımına nasıl yansıdığı.

Şalt ve Bara Sistemlerinde Standartlar, Kodlar ve Güvenlik: Genel Çerçeve

Bu ayrımı bir kez netleştirmek, hangi belgenin hangi otoriteden isteneceğini ilk seferde bilmenizi sağlar.

Ayrımı netleştirelim.

Standart, bir ürünün nasıl tasarlanacağını, hangi koşullarda deneneceğini ve hangi performansı göstereceğini tanımlayan teknik dokümandır. IEC, CENELEC ve TSE gibi kuruluşlar yayımlar. Kendi başına yasal zorunluluk değildir — ta ki bir yönetmelik ona atıf yapana kadar.

Yönetmelik, devletin çıkardığı ve uyulması zorunlu olan hukuki metindir. Türkiye’de elektrik tesisleri iki temel yönetmelikle düzenlenir.

Belge, bir ürünün belirli bir standarda veya yönetmeliğe uygun olduğunun üçüncü tarafça ya da imalatçı tarafından beyan edilmesidir.

Pratikte üçü zincir halinde çalışır: yönetmelik zorunluluğu koyar, standart bunun teknik karşılığını verir, belge de karşılandığını gösterir.

Türkiye’de temel iki metin, Elektrik İç Tesisleri Yönetmeliği ve Elektrik Kuvvetli Akım Tesisleri Yönetmeliği‘dir. İlki alçak gerilim iç tesisleri, ikincisi kuvvetli akım tesislerinin kurulması ve işletilmesi konusunda hüküm içerir. İkincisi, ayrıca ilgili Türk standartlarını tamamlayıcı olarak tanımlar — yani standart ile yönetmelik arasındaki bağı doğrudan kurar.

Bu konu yalnızca bir başlangıç — elektrik ölçü aletleri hakkındaki makalemizde daha fazlasını keşfedin.

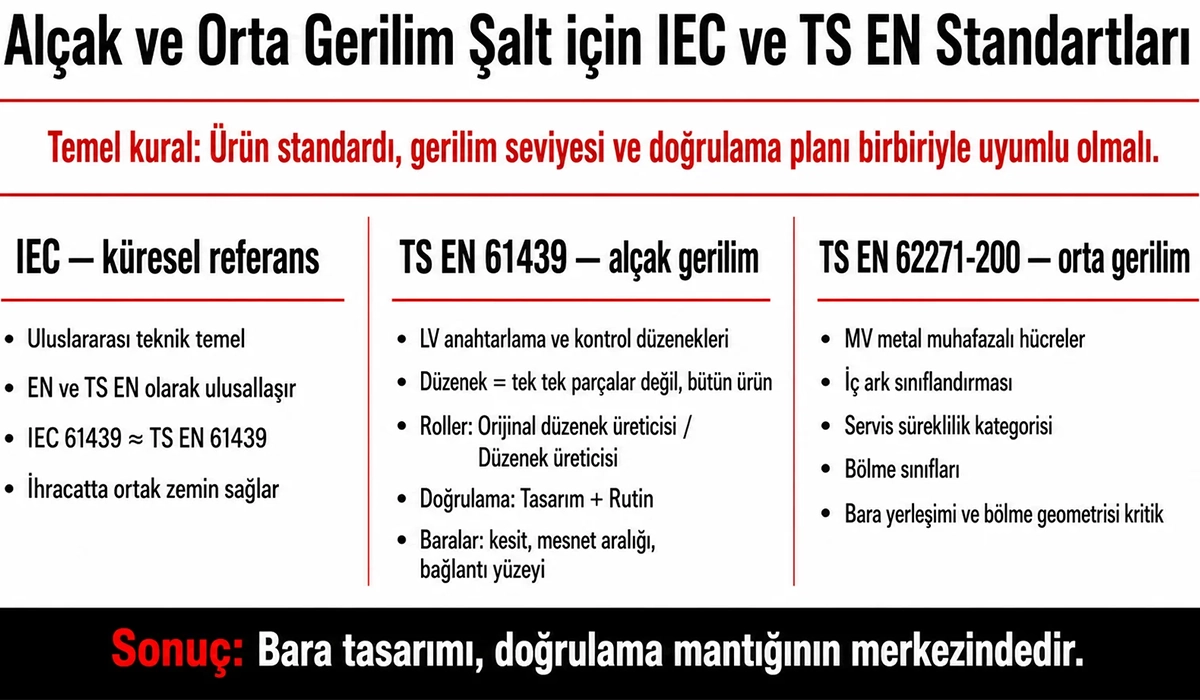

IEC — küresel referans

IEC (Uluslararası Elektroteknik Komisyonu), elektroteknik alanında uluslararası standartları yayımlayan kuruluştur. IEC standartları doğrudan bağlayıcı değildir; ülkeler bunları ulusal standart olarak kabul eder.

Avrupa’da CENELEC bu metinleri EN olarak benimser; Türkiye’de ise TSE TS EN önekiyle yayımlar. Sonuç olarak ,TS EN 61439 ile IEC 61439 teknik içerik bakımından örtüşür. Bu nedenle mühendisler iki numarayı birlikte kullanır.

Aynı yaklaşım Avrupa dışında da yaygındır; birçok ülke IEC metinlerini kendi ulusal önekiyle kabul eder. Bu, ihracat yapan bir imalatçı için önemlidir: IEC tabanlı bir tasarım, birçok pazarda ortak bir zemin sunar.

TS EN 61439 — alçak gerilim düzenekleri

TS EN 61439 serisi, alçak gerilim anahtarlama ve kontrol düzeneklerini kapsar. Buradaki kilit kavram düzenektir: standart, panoyu tek tek bileşenlerin toplamı olarak değil, bütün bir ürün olarak ele alır.

Seri tek bir dokümandan oluşmaz; uygulamaya göre farklı bölümler devreye girer:

• TS EN 61439-1 — genel kurallar; serinin tamamı için ortak tanımlar ve doğrulama yöntemleri.
• TS EN 61439-2 — güç anahtarlama ve kontrol düzenekleri; ana dağıtım panoları bu bölümdedir.
• TS EN 61439-3 — sıradan kişiler tarafından çalıştırılması amaçlanan dağıtım panoları.
• TS EN 61439-5 — kamu şebekesinde güç dağıtımı için düzenekler.
• TS EN 61439-6 — bara kanalı sistemleri.

Son madde bara tarafı için özellikle önemlidir: bir bara kanalı sistemi, pano içindeki bara düzenlemesinden ayrı bir ürün olarak ele alınır ve kendi doğrulama gereklerine tabidir.

Düzenek standardının yanında bileşen standartları da işler. TS EN 60947 serisi kesici, kontaktör ve anahtar gibi alçak gerilim şalt cihazlarını, TS EN 60529 ise IP koruma derecelerini tanımlar. Düzeneğin doğrulanması, içindeki bileşenlerin kendi standartlarına uygun olduğunu varsayar.

Serinin getirdiği en önemli ayrım, iki üretici rolü arasındadır. Orijinal düzenek üreticisi, tasarımı yapan ve doğrulamayı üstlenen taraftır. Düzenek üreticisi ise bu doğrulanmış tasarımı imal eden taraftır. İkisi aynı firma olabilir; olmayabilir de. Ama sorumluluk dağılımı farklıdır.

İkinci ayrım doğrulama biçimindedir. Tasarım doğrulaması ürün ailesi için bir kez yapılır; deney, hesap veya doğrulanmış bir tasarımla karşılaştırma yoluyla yürütülebilir. Rutin doğrulama ise üretilen her bir düzenek için tekrarlanır.

Baralarla bağ tam burada kurulur. Standart, düzeneğin ısınma davranışını ve kısa devre dayanımını doğrulanmış kabul edebilmek için belirli koşullar tanımlar. Bara kesiti, mesnet aralığı ve bağlantı yüzeyi kalitesi bu koşulların doğrudan parçalarıdır. Tasarım doğru olsa bile, imalat tasarımdan saparsa doğrulamanın dayanağı zayıflar.

TS EN 62271-200 — orta gerilim metal muhafazalı hücreler

Orta gerilim tarafında referans TS EN 62271-200’dür. Bu standart, metal muhafazalı orta gerilim hücrelerini kapsar ve alçak gerilimden farklı bir risk setini ele alır.

Öne çıkan üç sınıflandırma var.

İç ark sınıflandırması, hücre içinde ark oluşması durumunda personelin korunmasına ilişkindir. Hücrenin hangi yüzlerinin ve hangi süre boyunca korumalı sayıldığı bu sınıflandırmayla ifade edilir.

Servis sürekliliği kategorisi, bir bölmede çalışma yapılırken diğer bölmelerin enerjili kalıp kalamayacağını tanımlar. Bakım stratejisini doğrudan etkiler.

Bölme sınıfları, bölmeler arası ayırmanın metalik mi yoksa yalıtkan mı olduğunu belirtir.

Bunların hepsi barabölme tasarımına yansır. İç ark performansı hedefleniyorsa, baraların yerleşimi, mesnetlenmesi ve bölme geometrisi tasarım aşamasında bu hedefe göre kurgulanır — sonradan eklenerek sağlanmaz.

Kirlilik derecesi ve aşırı gerilim kategorisi hakkında daha fazla bilgi edinmek için ilgili makalemize buradan göz atabilirsiniz.

Kuzey Amerika için UL Standartları

Burada belirleyici olan tek bir soru var: ürün hangi pazara gidecek? Cevabı sipariş aşamasında bilmek, sonradan istenen bir belgeye yetişememe riskini ortadan kaldırır.

Kuzey Amerika IEC dünyasından ayrı bir yol izler. Bir Türk imalatçı için bu konu yalnızca ABD ve Kanada’ya ihracat söz konusu olduğunda gündeme gelir.

UL 891

UL 891, ön yüzü gerilimsiz tasarlanmış alçak gerilim dağıtım panolarını kapsar. Tipik kullanım, ticari ve endüstriyel binalarda ana dağıtım noktasıdır. Yaklaşım, belirli bir yapı tipini ve onun deney gereksinimlerini tanımlamak üzerine kuruludur.

UL 1558

UL 1558 ise metal muhafazalı alçak gerilim şalt düzeneklerini kapsar. Daha ağır hizmet koşulları, daha yüksek kısa devre seviyeleri ve çekmeceli kesici uygulamaları bu kapsamdadır. Endüstriyel tesisler ve kritik altyapı tipik uygulama alanlarıdır.

Karşılaştırma

Açık söylemek gerekirse, UL belgesi Türkiye’de yasal bir gereklilik değildir. Yerel çerçeve IEC ve TS EN standartları ile CE mevzuatına dayanır. UL sertifikası yalnızca Kuzey Amerika pazarına satış yapıldığında ya da alıcı sözleşmede özel olarak talep ettiğinde gündeme gelir.

Şalt ve Bara İmalat Makineleri için CE İşareti

Piyasaya arzın önündeki asıl engel çoğu zaman eksik bir teknik dosyadır; dosyanın ilgili yönetmeliklerin tamamını kapsaması gerekir.

Burada dikkat edilecek bir ayrım var. Şimdiye kadar konuştuğumuz standartlar panonun kendisiyle ilgiliydi. CE işareti ise imalat makinesi için de ayrıca gündeme gelir — bir bara delme, kesme veya bükme tezgâhı satın alındığında ya da üretildiğinde.

CE işareti bir kalite ödülü değildir. İmalatçının ürünün ilgili yönetmeliklerin temel gereklerini karşıladığına dair beyanıdır. Beyanın arkasında bir teknik dosya bulunmak zorundadır.

Makine Emniyeti Yönetmeliği

Bara işleme makineleri için birincil çerçeve, Avrupa Birliği’nin 2006/42/AT direktifiyle paralel olarak hazırlanan Makina Emniyeti Yönetmeliği‘dir. Yönetmelik, makinelerin tasarım ve imalat aşamasında uyulması gereken temel emniyet şartlarını ve uygunluk değerlendirme yollarını düzenler.

Pratikte öne çıkan başlıklar: risk değerlendirmesi, hareketli parçalar için koruyucular, acil durdurma tertibatı, kalıp bölgesine erişim güvenliği ve kullanım kılavuzunun kullanıcının dilinde sunulması.

Yakın vadede bir değişiklik de var. Avrupa Birliği’nde 2006/42/AT direktifinin yerini (AB) 2023/1230 sayılı Makine Tüzüğü alıyor ve uygulama 20 Ocak 2027’de başlıyor. Yeni metin: dijital dokümantasyon, yazılım güncellemeleri ve siber güvenlik gibi başlıkları açıkça kapsıyor. AB’ye makine satan bir imalatçının geçiş planını şimdiden kurması yerinde olur. Türkiye mevzuatının uyumlaştırma takvimi için güncel resmî kaynaklara bakılmalıdır.

Alçak Gerilim Yönetmeliği

Makinenin elektriksel donanımı için Alçak Gerilim Yönetmeliği (2014/35/AB) çerçevesi geçerlidir. Belirlenen gerilim sınırları içindeki elektrikli teçhizatın güvenliğini kapsar.

Elektromanyetik Uyumluluk Yönetmeliği

CNC kontrollü bir tezgâh, sürücüler ve kontrol kartları nedeniyle elektromanyetik girişim üretebilir ve girişimden etkilenebilir. Elektromanyetik Uyumluluk Yönetmeliği (2014/30/AB) bu iki yönü birden ele alır.

CE işaretleme süreci — bilgilendirme

Genel akış şu şekildedir:

1. Ürüne hangi yönetmeliklerin uygulandığını belirlemek.
2. Risk değerlendirmesi yapmak ve uyumlaştırılmış standartları seçmek.
3. Tasarımı bu gereklere göre kurgulamak ve gerekli deneyleri yürütmek.
4. Teknik dosyayı hazırlamak ve saklamak.
5. AB uygunluk beyanını düzenlemek.
6. CE işaretini iliştirmek.

Ürün kategorisine göre onaylanmış kuruluş katılımı gerekebilir. Bu değerlendirme, ürüne özgü olarak yetkili kuruluşla yapılmalıdır; genel bir yazı buna karar veremez.

Elektrik Güvenliği Standartları ve Çalışan Koruması

Ekipman standartları çalışan güvenliğinin yalnızca bir bölümünü karşılar. Diğer bölüm,çalışma yöntemleri ve kişisel koruyucu donanımdır.

Kişisel koruyucu donanım

Elektrik işlerinde kullanılan koruyucu donanımın kendi standartları vardır ve bunlar ekipman standartlarının yerini tutmaz — onları tamamlar.

İş güvenliği ayakkabısı, elektrik işlerinde yalnızca darbeye karşı değil, elektriksel yalıtım özelliğine göre de seçilir. Antistatik ayakkabı ile elektriksel yalıtkan ayakkabı farklı amaçlara hizmet eder; ikisi karıştırılmamalıdır.

İzole paspas (manevra halısı) pano önünde çalışırken operatörü zeminden yalıtır. Anma gerilimine uygun sınıf seçilmeli ve delinme, yağ teması veya yaşlanma açısından periyodik kontrol edilmelidir.

Bunlara yalıtkan eldiven, yüz siperi ve ark korumalı giysi eklenir. Elektrik Mühendisleri Odası kaynakları elektrik tesislerinde güvenli çalışma esasları konusunda başvurulabilecek Türkçe teknik yayınlar sunar.

Standartlara uyulmazsa

Uygunsuzluğun sonuçları teorik değildir:

• Elektrik çarpması ve ölümlü iş kazası
• Ark flaşı kaynaklı ağır yanık
• Ekipman hasarı ve yangın
• Planlanmamış üretim duruşu
• Sigorta kapsamı dışında kalma
• İdari yaptırım ve hukuki sorumluluk

Kablo Renk Kodları ve Etiketleme Standartları

İletken renk kodları

Elektrik kablo renkleri, uyumlaştırılmış kodlamada net biçimde tanımlıdır: koruma iletkeni yeşil-sarı, nötr açık mavi, fazlar ise kahverengi, siyah ve gri.

Burada kritik bir nokta var. Türkiye’deki eski uygulamada fazlar kırmızı, sarı ve mavi olarak kodlanıyordu. Yeni kodlamada mavi artık nötr rengidir. Karma tesislerde iki sistem yan yana bulunabileceğinden, renge güvenerek müdahale etmek tehlikelidir — ölçüm esastır.

Yeni imalatlarda uyumlaştırılmış kodlama uygulanmalı ve pano içinde tek bir sistem kullanılmalıdır.

Kablo standartları ve etiketleme

Kablo seçimi kesit hesabıyla bitmez: yalıtım tipi, çalışma sıcaklığı, yangın davranışı ve mekanik dayanım da tanımlı olmalıdır. Kaçış yolları ve kalabalık yapılar gibi alanlarda yangın davranışı özellikle belirleyicidir.

Kablo etiketleme ve pano etiketleme,uyumluluğun görünmeyen ama denetimde ilk bakılan parçasıdır. Her devrenin tanımlanabilir olması, tehlike uyarılarının kalıcı ve okunaklı olması, anma değerlerinin etiket üzerinde bulunması beklenir. Etiketsiz bir pano, doğru imal edilmiş olsa bile, kabul aşamasında sorun çıkarır.

Standartların Bara Tasarımı ve İmalatına Etkisi

Standart neyi doğrulayacağınızı söyler; tasarım hedeflerinin imalatta korunup korunmadığı ise doğrulama deneylerinde ortaya çıkar.

Kesit, ısıl davranış ve kısa devre kuvvetleri

Bara kesiti üç kısıtın kesişiminde belirlenir: sürekli akım taşıma kapasitesi, izin verilen sıcaklık artışı ve kısa devre anındaki mekanik dayanım.

Kısa devrede baralar arasında ortaya çıkan elektromanyetik kuvvet, akımın karesiyle artar ve iletkenler arası mesafeyle ters orantılıdır. Bu yüzden mesnet aralığı yalnızca montaj kolaylığına göre seçilemez; hesaplanır.

Açıklık, yüzeysel kaçak yolu ve iç ark

Yalıtım koordinasyonu iki mesafe üzerinden kurulur: açıklık, iki iletken arasındaki hava boşluğu; yüzeysel kaçak yolu ise yalıtkan yüzey üzerinden ölçülen yol.

İkisi de kirlilik derecesine,gerilme seviyesine ve malzeme özelliğine bağlıdır. Orta gerilim hücrelerinde ayrıca iç ark dayanımı devreye girer ve bara bölmesinin geometrisi ile basınç tahliye yolları tasarımın bir parçası haline gelir.

Hassas bara imalatı uyumluluğu nasıl destekler?

Standartlar tasarımı tanımlar; uyumluluğu ise tasarımın doğru uygulanması sağlar. İkisi arasındaki fark imalat kalitesidir.

Somut örnekler: tolerans dışı bir delik, cıvatanın tam merkeze oturmamasına ve temas alanının küçülmesine yol açar — temas direnci artar, o nokta ısınır. Yanlış açıyla bükülmüş bir bar tasarlanan yalıtım mesafelerini fiilen daraltır. Çapaklı bir kesim yüzeyi yüzeysel kaçak yolu üzerinde beklenmedik bir başlangıç noktası oluşturur.

Bunların hiçbiri tasarım hatası değildir. İmalat sapmasıdır — ve doğrulama deneylerinde ya da sahada ortaya çıkar.

PAYAPRESS, baraların CNC ile delinmesi, kesilmesi ve bükülmesi için makineler üretir. Tekrarlanabilir imalat, standarta göre kurgulanmış bir tasarımın daha az sapmayla uygulanmasına yardımcı olur. Açık olmak gerekir: bu, uyumluluk çalışmalarını destekler; uyumluluğu garanti etmez. Uygunluk, ilgili standart metni ve akredite deney sonuçlarıyla belirlenir.

Tasarım Doğrulaması, Tip Testleri ve Rutin Testler

Bir ürünün beyan edilen performansı, ancak tasarım tarafındaki doğrulama ile her ürüne uygulanan rutin deneyler birlikte tamamlandığında kanıtlanabilir.

Burada bir terim netleştirmesi gerekiyor. TS EN 61439 serisi alçak gerilim düzeneklerinde artık “tip testi” terimini kullanmaz; bunun yerine tasarım doğrulaması kavramını tanımlar ve doğrulamanın deney, hesap ya da doğrulanmış bir tasarımla karşılaştırma yoluyla yapılabileceğini belirtir. “Tip testi” terimi, orta gerilim hücrelerinde (TS EN 62271-200) geçerliliğini korur. Aşağıdaki kapsam her iki çerçeve için ortak bir okuma sunar.

Tasarım doğrulaması ve tip testleri

Tasarım doğrulaması — orta gerilim tarafındaki adıyla tip testi — bir tasarımın beyan edilen değerleri karşıladığını göstermek için yapılır ve ürün ailesi için bir kez yürütülür. Kapsamı tipik olarak şunları içerir: ısınma deneyi, dielektrik özelliklerin doğrulanması, kısa devre dayanımının doğrulanması, koruma derecesi ve mekanik işlev denetimleri. Orta gerilim hücrelerinde buna iç ark denemesi eklenir.

Bu deneyler akredite laboratuvar ortamı ve tanımlı koşullar gerektirir; atölye koşullarında yapılan bir ölçüm, tip testi ya da tasarım doğrulama deneyi yerine geçmez.

Rutin testler

Rutin test her düzenek için tekrarlanır ve imalatın tasarıma uygun yapıldığını gösterir. Tipik kapsam: kablaj ve bağlantıların denetimi, dielektrik dayanım denemesi, koruma devrelerinin sürekliliği, mekanik işlev ve fonksiyon kontrolü.

Bu deneyler kayıt altına alınmalıdır. Kayıt yoksa, deney yapılmamış sayılır.

İmalat kalitesi test sonuçlarını nasıl etkiler

Aradaki bağ doğrudandır. Isınma deneyinde beklenenden yüksek çıkan bir sıcaklık, çoğu zaman tasarım hatası değil, gevşek veya tam oturmamış bir bağlantıdır. Dielektrik deneyde sınırda kalan bir sonuç daralmış bir yalıtım mesafesine işaret edebilir.

Kısa devre deneyinde deforme olan bir barya mesnet aralığının ya da montaj kalitesinin sorgulanması gerektiğini gösterir.

Bölgesel Uyumluluk Yol Haritası

Kaba bir harita şöyledir. Türkiye, Avrupa, Orta Doğu ve Asya’nın büyük bölümü IEC tabanlı çerçeveyi kullanır; Avrupa’da buna CE mevzuatı eklenir. Kuzey Amerika UL ve CSA çerçevesindedir.

İhracat yapan bir imalatçı için pratik sıra şudur:

• Hedef pazarı ve orada geçerli çerçeveyi sipariş öncesinde belirlemek.
• Tasarımı en kısıtlayıcı gereke göre kurgulamak.
• Deney planını buna göre yapmak ve akredite laboratuvarla önceden görüşmek.
• Dokümantasyonu hedef pazarın dilinde hazırlamak.

Bu adımlar, projenin ortasında ortaya çıkan ve maliyeti en yüksek olan sürprizleri önler.

Şalt ve Bara Üreticileri için Uyumluluk Kontrol Listesi

1. Hedef pazarı ve geçerli standart/yönetmelik setini belirleyin.
2. Anma değerlerini tanımlayın: gerilim, akım, kısa devre dayanımı, koruma derecesi, iç ark hedefi.
3. Tasarımı bu değerlere göre kurgulayın; bababarın esitie mesnet aralığını hesaplayın.
4. Yalıtım mesafelerini kirlilik derecesine göre doğrulayın.
5. İmalat yöntemini ve tezgâh kabiliyetini tolerans hedefiyle eşleştirin.
6. Tip testi ve rutin test planını ayrı ayrı hazırlayın.
7. Akredite laboratuvar ve gerekiyorsa onaylanmış kuruluşla erken temas kurun.
8. Teknik dosyayı, deney raporlarını ve uygunluk beyanını arşivleyin.
9. Etiketleme ve kullanım dokümantasyonunu tamamlayın.
10. Değişiklik yönetimi kurun: tasarımda yapılan her değişikliğin doğrulamayı etkileyip etkilemediğini kayda alın.

Bu liste hukuki tamlık iddiası taşımaz; başlangıç çerçevesi olarak kullanılmalıdır.

Sonuç

Uyumluluk, doğru sırayla yürütüldüğünde öngörülebilir bir süreçtir; sürprizler genellikle atlanan bir adımın deney aşamasında geri dönmesiyle ortaya çıkar.

Şalt ve bara sistemlerinde standartlar üç katmanda okunur. Ürün standartları — TS EN 61439 ve TS EN 62271-200 — neyin nasıl doğrulanacağını söyler. Ulusal yönetmelikler tesisin kurulmasını ve işletilmesini düzenler. CE mevzuatı ise ürünün piyasaya arzını yönetir. UL çerçevesi ise yalnızca Kuzey Amerika’ya satış yapıldığında devreye girer.

Bu katmanların hepsinde ortak bir gerçek var: standart tasarım tanımlar, uyumluluğu ise tasarımın doğru uygulanması sağlar. Doğru hesaplanmış bir barın kesiti, tolerans dışı delinirse beklenen performansı vermez.

Not: Bu yazı genel bir teknik çerçeve sunar. Ürününüze ilişkin uygunluk kararları, resmî standart metni ve akredite laboratuvar ile onaylanmış kuruluş değerlendirmesi esas alınarak verilmelidir. Güncel standart sürümleri için Türk Standardları Enstitüsü kaynaklarına başvurulmalıdır.
