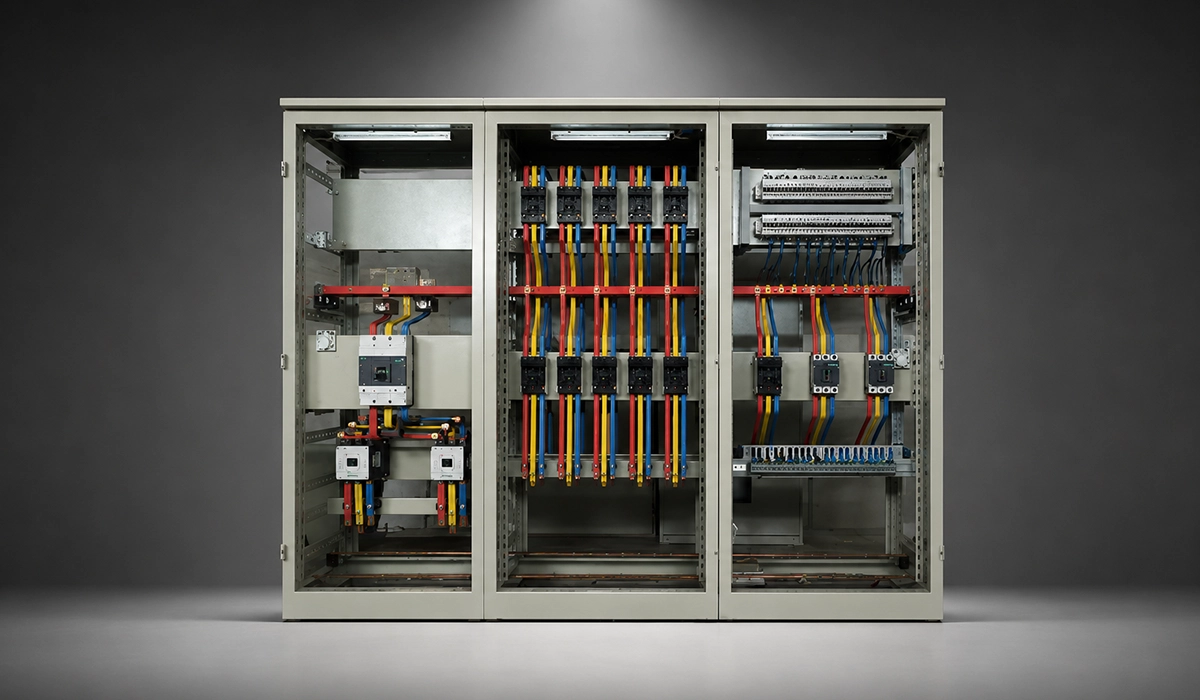

Bir trafo merkezinde bütün fiderler aynı noktada buluşur: barada. Bu ortak düğüm nasıl kurgulanırsa, merkezin arıza karşısındaki davranışı da ona göre belirlenir. Bu yazının konusu olan tek bara ve çift bara sistemleri, bir şalt sahasının belkemiğini oluşturan iki temel yaklaşımdır.
Doğru bara düzeni seçimi, ilk yatırım ile kesinti süresi arasındaki dengeyi kurar. Bu denge, fider başına düşen kesici ve ayırıcı sayısıyla ölçülür; kararı ise bara sayısı ve kuplaj tercihinin projenin en başında verilmesi belirler. Konuyu bir çizim detayı gibi değil, sahada doğrudan karşılığı olan bir işletme kararı olarak ele alacağız. Seçtiğiniz trafo merkezi bara şeması, koruma bölgelerinden bakım penceresine kadar her şeyi etkiler.
Alternatif olarak, kolaylığınız için bu makalenin sesli versiyonunu aşağıda dinleyebilirsiniz.
Bara Şeması Nedir, Neden Tasarımın Merkezindedir?
Bara, tüm fiderlerin paylaştığı ortak düğümdür. Bu ortaklığın bedeli açıktır: tek bir bara arızasının aynı anda kaç fideri devre dışı bıraktığı, doğrudan seçtiğiniz şemaya bağlıdır. Elektrik Şebeke Yönetmeliği’nin tanımıyla ana bara, fiderlerin kendi kesicisi ve ayırıcılarıyla bağlandığı noktadır.
Şema seçimi tek bir çizgiyi değiştirmez. Koruma bölgelerini, kilitleme mantığını, saha ekipman sayısını ve işletme prosedürünü aynı anda yeniden tanımlar. Tek hat şemasına bakan bir mühendis, kaç ayrı bara olduğunu ve arızanın nereye kadar yayılacağını buradan okur.
İşte bu yüzden tek bara ve çift bara sistemleri bir katalog tercihi değil, tasarımın merkezindeki karardır. Baraya kaç kaynak ve kaç yük bağlıysa, hatalı bir seçimin sahadaki bedeli de o kadar büyür.
Bu makaleyi faydalı bulduysanız, şalt ve bara sistemlerinde standartlar hakkındaki diğer makalemizi de inceleyebilirsiniz.
Tek Bara Sisteminin Yapısı ve İşletme Mantığı
Tek bara sistemi, bir şalt sahasında en az ekipmanla kurulan düzendir. Ölçüsü basittir: fider başına bir kesici ve bir bara ayırıcısı. Bütün devreler tek bir ortak baraya bağlanır; şema sade, yatırım düşüktür.
Normal işletmede bu sadelik avantaja dönüşür. Ancak tek bara sisteminin avantajları ve dezavantajları aynı köke dayanır. Baranın kendisinde arıza çıktığında ya da bara bakımı gerektiğinde, tüm merkez enerjisiz kalır. Yedek bir yol yoktur. Tek bara sistemiyle ilgili daha fazlası için.
Bazı fiderlere by-pass ayırıcısı eklenerek, kesici bakımı sırasında ilgili devre kısa süreli beslenebilir. Bu, tam bir yedeklilik değil, sınırlı bir kolaylıktır.
Bu düzen, kesinti toleransı görece yüksek yerlere uygundur: dağıtım merkezleri, orta kritiklikteki sanayi tesisleri, tek trafolu küçük şalt sahaları. Kısacası tek bara, düşük ilk yatırımı enerji sürekliliğinden önce koyan projelerin tercihidir.
Seksiyonlu Tek Bara: Yarı Yedeklilik
Seksiyonlu tek bara, aynı fikri bir adım ileri taşır. Barayı ortadan bir bölümlendirme kesicisiyle ikiye ayırırsınız. Böylece bir seksiyondaki arıza tüm merkezi değil, yalnızca o yarıyı etkiler; hizmette kalan fider sayısı kabaca yarıya çıkar.
Burada sık yapılan bir yanlış anlaşılmayı düzeltmek gerekir. Bu düzen ikinci bir bara eklemez. İki seksiyon arasında yük transferi yapılamaz; sadece arızanın yayılımı sınırlanır. Bölümlendirme noktası bir kesici ve ona ait seksiyonerlerle kurulur; normalde kapalı çalışır.
Yani seksiyonlu tek bara, çift baranın esnekliğini değil, tek baranın sadeliğine eklenmiş kısmi bir güvence verir.
Bu rehberi beğendiniz mi? Daha fazla bilgi için kirlilik derecesi ve aşırı gerilim kategorisi hakkındaki detaylı yazımıza göz atın.
Çift Bara Sistem Yapısı ve İşletme Mantığı
Peki çift bara sistemi nedir? En yalın haliyle, aynı merkezde A ve B olarak adlandırılan iki ayrı ana baranın bulunmasıdır. Her fider, seçici ayırıcılarıyla bu baralardan istediğine bağlanabilir. İki barayı birbirine bağlayan gözde ise bir kuplaj kesicisi durur.
Bu düzenin asıl kazancı süreklilikte ortaya çıkar. Bir baranın bakımı gerektiğinde, o baradaki bütün yük manevrayla diğer baraya alınır; boşalan bara izole edilip enerji kesilmeden bakıma girer. Bara kuplajı, bu yük aktarımının merkezindeki elemandır.
Bunun ölçüsü nettir: her fidere iki bara seçici ayırıcısı, merkeze bir kuplaj gözü. Karşılığında hem ilk yatırım hem de kilitleme ve manevra prosedürlerinin yükü artar. Çift bara; esnekliği ve enerji sürekliliğini öne alan, yanlış manevraya karşı disiplinli işletme isteyen merkezlerin çözümüdür.
Çift Bara Tek Kesicili ve Çift Kesicili Ayrımı
Çift bara tek kesicili sistem nedir sorusu sahada sıkça karşımıza çıkar. Standart çift baralı merkezlerin neredeyse tamamı tek kesicilidir: fider başına tek kesici vardır, ikinci bara yalnızca yedek yol sağlar. Bu düzen, maliyet ile süreklilik arasında dengeli bir noktadır.
Çift kesicili düzende ise her fiderin iki kesicisi bulunur. Böylece bir kesici bakıma alınsa bile fider hiç durmadan çalışır. Karşılığı yüksek maliyet ve daha fazla saha alanıdır.
Bu nedenle çift kesicili çözüm yaygın değildir. Yalnızca kesintinin kabul edilemez olduğu kritik EHV düğümlerinde, örneğin büyük iletim merkezlerinde tercih edilir.
Daha fazla bilgi edinmek için elektrik ölçü aletleri hakkındaki ilgili makalemizi buradan okuyabilirsiniz.
Bara Seksiyoneri mi, Kuplaj mı? Sahada En Çok Karıştırılan Ayrım
Bir tek hat şeması ilk bakışta doğru okunur; yeter ki seksiyoner ile kuplajın işlevini karıştırmayın. Şemadaki kuplaj gözü sayısı, size kaç ayrı bara olduğunu doğrudan söyler.
Bara seksiyoneri ile kuplaj arasındaki fark tek cümleyle özetlenebilir:
- Seksiyoner aynı barayı iki bölüme ayırır. Tek baralı bir düzende çalışır ve arıza yayılımını sınırlar.
- Kuplaj kesicisi iki ayrı ana barayı birbirine bağlar. Çift baralı düzende yük aktarımını ve bara bakımını mümkün kılan elemandır.
- Kuplaj ayırıcısı ise bu bağlantının izolasyonunu sağlar; açma-kapama görevini kesici üstlenir.
Pratikte kural şudur: seksiyoner bir barayı böler, kuplaj iki barayı birleştirir. Bu ayrımı yanlış okuyan bir mühendis, koruma bölgelerini de yanlış tanımlar.
Ana ve Transfer Baralı Sistem Ne Zaman Devreye Girer?
Transfer bara ne zaman kullanılır? Cevap, kesici bakımının kesintiye yol açmasını istemediğiniz durumlardır. Bu düzende ana baraya ek olarak bir de transfer (yardımcı) bara bulunur.
Bir fiderin kesicisi bakıma alınacağında, o fider transfer barasına aktarılır ve tek bir transfer kesicisi üzerinden beslenmeye devam eder. Böylece devre hiç durmadan hizmette kalır.
Burada çift baradan önemli bir farkı vurgulamak gerekir. Transfer bara sistemi bakım odaklıdır; yardımcı bara normalde yük taşımaz. Çift barada ise iki ana bara eş zamanlı olarak yükü paylaşabilir. Amaç benzer görünse de işletme mantığı farklıdır.
Bu konu sadece başlangıç noktasıdır – elektrik tesisatında koruma hakkındaki makalemizle daha fazlasını keşfedin.
Tek Bara ve Çift Bara Sistemleri: Doğrudan Karşılaştırma
Bütün bu ayrıntılar tek soruda buluşur: bara arızasında yükün ne kadarını kaybediyorsunuz? İki düzen arasındaki temel ayrım, ikinci bir bara ile kuplajın eklenip eklenmemesine iner; gerisi bu kararın sonucudur.
Aşağıdaki tablo iki düzeni sahada önemli olan başlıklarda karşılaştırır:
| Ölçüt | Tek bara | Çift bara |
|---|---|---|
| Bara sayısı | Tek ana bara | İki ana bara (A/B) |
| Kuplaj gerekli mi | Hayır | Evet |
| Fider başına kesici | Bir | Bir (tek kesicili) |
| Bara arızasının sonucu | Tüm merkez kesilir | Yük diğer baraya alınır |
| Bakımda enerji sürekliliği | Sınırlı | Yüksek |
| Yük aktarma kabiliyeti | Yok | Var |
| Koruma karmaşıklığı | Düşük | Yüksek |
| Alan ihtiyacı | Az | Fazla |
| İlk yatırım | Düşük | Yüksek |
| Tipik uygulama | Dağıtım, küçük sanayi | İletim, kritik yük |
Tablodaki her satır aynı dengenin farklı yüzüdür: sadelik ve maliyet karşısında esneklik ve süreklilik.
Türkiye’de Şebeke Yönetmeliği Hangi Şemayı Zorunlu Kılıyor?
Türkiye’de bara şeması, tasarımcının serbest bir tercihi değildir. Elektrik Şebeke Yönetmeliği, gerilim seviyesine göre hangi düzenin kullanılacağını doğrudan tanımlar. Bu nedenle trafo merkezi bara şeması, projenin en başında yönetmeliğe göre kilitlenir.
154 kV trafo merkezi bara düzeni için yönetmelik, sistemin ada veya katlı şebeke olarak işletilebilmesi amacıyla iki ana bara ve kuplaj fiderli düzeni esas alır. Ada beslemesi gerekmiyorsa, ana ve transfer baralı düzene de izin verilir.
400 kV merkezlerin 400 kV kısmı ise iki ana ve bir transfer bara, tek kesicili transfer-kuplaj ya da bir-buçuk kesicili olarak tasarlanabilir. Merkez gaz izoleli (GIS) ise iki ana bara ve kuplaj fiderli düzen esas alınır. Transformatör düzeni 6×250 MVA veya 8×250 MVA’ya çıktığında, 400 kV şalt parçalı iki ana bara ve transfer baralı kurulur.
Yanlış Şema Seçiminin Sahadaki Bedeli
Bara arızalarının önemli bölümü manevra hatalarından doğar ve büyük ölçüde önlenebilir. Anahtar, seçici ayırıcıların kesiciyle mekanik ve elektriksel olarak kilitlenmesidir. Kilitleme kaç ayırıcıyı kapsıyorsa, hatalı manevra riski o kadar düşer. Sahada en sık görülen altı hata şöyle sıralanır:
- Çift bara kurup kuplaj gözünü bütçeden çıkarmak. İki bara olur ama yük aktarılamaz; esnekliğin tamamı kâğıt üstünde kalır.
- Seksiyoneri kuplaj sanmak. Şema yanlış okunur, koruma bölgeleri hatalı tanımlanır.
- Koruma bölgelerini bara transferine göre güncellememek. Fider bara değiştirdiğinde, bara diferansiyel koruması yanlış bölgeyi açar.
- Yük altında ayırıcı manevrası yapmak. Ayırıcı yük akımı kesmez; sonuç ark ve bara arızasıdır.
- Kısa devre akımını tesisin büyümesini hesaba katmadan belirlemek. IEC 60909’a göre güncellenmeyen hesap, ekipmanı yetersiz derecelendirir.
- Şemayı bakım felsefesinden ayrı seçmek. Planlı bakım, tam kesinti gerektiren bir yüke dönüşür.
Bu hataların ortak noktası, şemanın koruma ve işletmeyle birlikte düşünülmemesidir.
Daha fazlasını öğrenmek ister misiniz? Elektrik arkı riskı hakkındaki makalemiz bu konuyu daha ayrıntılı şekilde ele alıyor.
Hangi Şemayı Seçmelisiniz? Beş Karar Kriteri
Trafo merkezinde hangi bara şeması kullanılır sorusunun tek cümlelik cevabı yoktur; ama karar beş kritere indirgenebilir. Özünde kesinti maliyetini ek yatırımla karşılaştırır ve yük kritikliğinden başlayarak sıralı bir eleme yaparsınız. Tek bara ve çift bara sistemleri arasındaki seçim, bu beş başlığın toplamıdır:
- Yük kritikliği: Kesinti kabul edilebilir mi, yoksa üretimi durdurur mu?
- Güvenilirlik hedefi: N-1 kriteri şart mı?
- Kısa devre seviyesi: Arıza akımı ve koruma tasarımı ne gerektiriyor?
- Bakım felsefesi: Bakım penceresi için kesinti ayırabiliyor musunuz?
- Yaşam döngüsü maliyeti: İlk yatırım mı, işletme sürekliliği mi ağır basıyor?
| Uygulama | Önerilen şema | Gerekçe |
|---|---|---|
| Konut / küçük ticari dağıtım | Tek bara | Kesinti toleransı yüksek, maliyet önde |
| OG sanayi tesisi | Seksiyonlu tek bara | Kısmi yedeklilik çoğu zaman yeterli |
| 33–154 kV şebeke merkezi | Çift bara + kuplaj | Süreklilik ve manevra ihtiyacı |
| 400 kV iletim merkezi | İki ana + transfer / bir-buçuk kesicili | Yönetmelik ve N-1 gereği |
| Santral iç ihtiyaç barası | Seksiyonlu veya çift bara | Kesinti üretimi doğrudan düşürür |
| Veri merkezi OG girişi | Çift bara | Enerji sürekliliği kritik |
Kriterleri sırayla uygulayın; şema çoğu zaman kendiliğinden ortaya çıkar.
Bu makaleyi faydalı bulduysanız, çift yönlü anahtar hakkındaki diğer makalemizi de inceleyebilirsiniz.
Sonuç: Şemayı En Son Seçin
Tek bara ve çift bara, birbirinin rakibi değildir; aynı sorunun iki farklı cevabıdır. Biri sadeliği ve düşük maliyeti, diğeri esnekliği ve enerji sürekliliğini önceler. Doğru cevap, merkezin taşıdığı yükün ne kadar kritik olduğuna bağlıdır.
Pratikte sıralama hep aynıdır: önce kritik yükleri tanımlayın, sonra arıza akımını hesaplayın, ardından kabul edilebilir kesinti davranışını belirleyin. Şemayı en son seçin. Bu sırayı koruduğunuzda karar, bir tercih değil, verilerin doğal sonucu olur.
