Llega el día de revisar un interruptor de salida. Ahí se ve qué esquema tiene la subestación eléctrica, y ahí empieza la diferencia entre barra simple y doble barra.
Con un único juego de barras, esa revisión deja sin tensión todo lo que cuelga de él. Con dos, la carga se traslada al otro juego y el trabajo se hace con la instalación en servicio.
Eléctricamente, barra simple y doble barra hacen lo mismo. La potencia circula igual y el usuario no nota diferencia mientras todo funciona. Se separan en tres cosas: flexibilidad de operación, coste de inversión y qué se pierde ante un defecto en las barras.
El recorrido: la arquitectura de cada esquema, el papel del acoplamiento, la secuencia de transferencia, la comparación directa y los criterios que deciden en un proyecto real.
Qué define un esquema de conexión de barras
Un esquema de conexión de barras es la disposición estructural —lo que se lee de un vistazo en el diagrama unifilar— que determina por dónde circula la potencia dentro de la subestación, cómo se conectan los circuitos y cómo se gestionan el defecto y el mantenimiento.
De esa elección dependen cuatro cosas medibles: la fiabilidad —confiabilidad, en la terminología habitual en México—, la flexibilidad de operación, la duración de las indisponibilidades y el coste de inversión. Ninguna mejora sin empeorar alguna de las otras.
Una delimitación antes de seguir. Comparar barra simple y doble barra tiene sentido en subestaciones eléctricas de media tensión (MT) y alta tensión (AT), donde el marco son UNE-EN 62271-200 para aparamenta bajo envolvente metálica y UNE-EN 61936-1 para instalaciones de más de 1 kV, junto al Reglamento de Alta Tensión y sus instrucciones técnicas complementarias. En cuadros de baja tensión el marco es otro y los criterios no se trasladan.
La frontera práctica está en 1 kV.
Y existen más esquemas que estos dos: la barra simple seccionada, la barra principal y de transferencia, el anillo y el de interruptor y medio. Aquí se comparan los dos que concentran la mayoría de las instalaciones.
¿Te ha gustado esta guía? Consulta nuestro artículo detallado sobre normas de aparamenta y embarrados para obtener más información.
Barra simple: arquitectura y operación
El esquema más sencillo y económico. Un único juego de barras al que se conectan todas las llegadas, todas las salidas y los transformadores, cada circuito a través de su interruptor automático —interruptor de potencia en México— y sus seccionadores.
En régimen normal no hay nada que decidir: la potencia entra por las llegadas, se reparte por el juego de barras y sale por cada circuito. No hay configuración posible porque solo existe un camino.
Maniobrar una salida es directo: se abre su interruptor, después sus aparatos de corte, y el circuito queda aislado. El resto de la subestación sigue con normalidad.
El problema aparece un nivel más arriba. Ante un defecto en el propio juego de barras, se pierden todos los circuitos conectados, entradas y salidas. La protección despeja abriendo todo lo que alimenta ese juego, y el servicio no se repone hasta localizar la avería, repararla y energizar.
La consecuencia del mantenimiento decide muchos proyectos: revisar el juego de barras exige dejar la subestación completa fuera de servicio. No hay forma de aislar una parte, y cualquier intervención se programa como parada total.
Por eso encaja donde una parada programada se negocia, y no donde el suministro no admite corte.
Barra simple seccionada
La variante intermedia divide el juego de barras en dos o más secciones, separadas por un interruptor o un seccionador de barras.
Lo que mejora es concreto: un defecto en una sección no deja sin tensión a la otra, porque la protección abre el elemento de seccionamiento y contiene la falta. Y puede intervenirse en media subestación con la otra media en servicio.
Ahora la frontera conceptual, que es la confusión más frecuente del tema: seccionar un juego de barras no equivale a tener doble juego de barras.
La barra seccionada limita el alcance del defecto y permite mantener por mitades. Lo que no permite es asignar una salida concreta a un juego u otro: cada salida está cableada a su sección y ahí se queda. Esa reasignación es lo que aporta el esquema siguiente, y es una diferencia de naturaleza.
Para seguir leyendo sobre Compara IEC 61439 vs UL 508A, consulta nuestro artículo relacionado aquí.
Doble juego de barras: arquitectura y operación

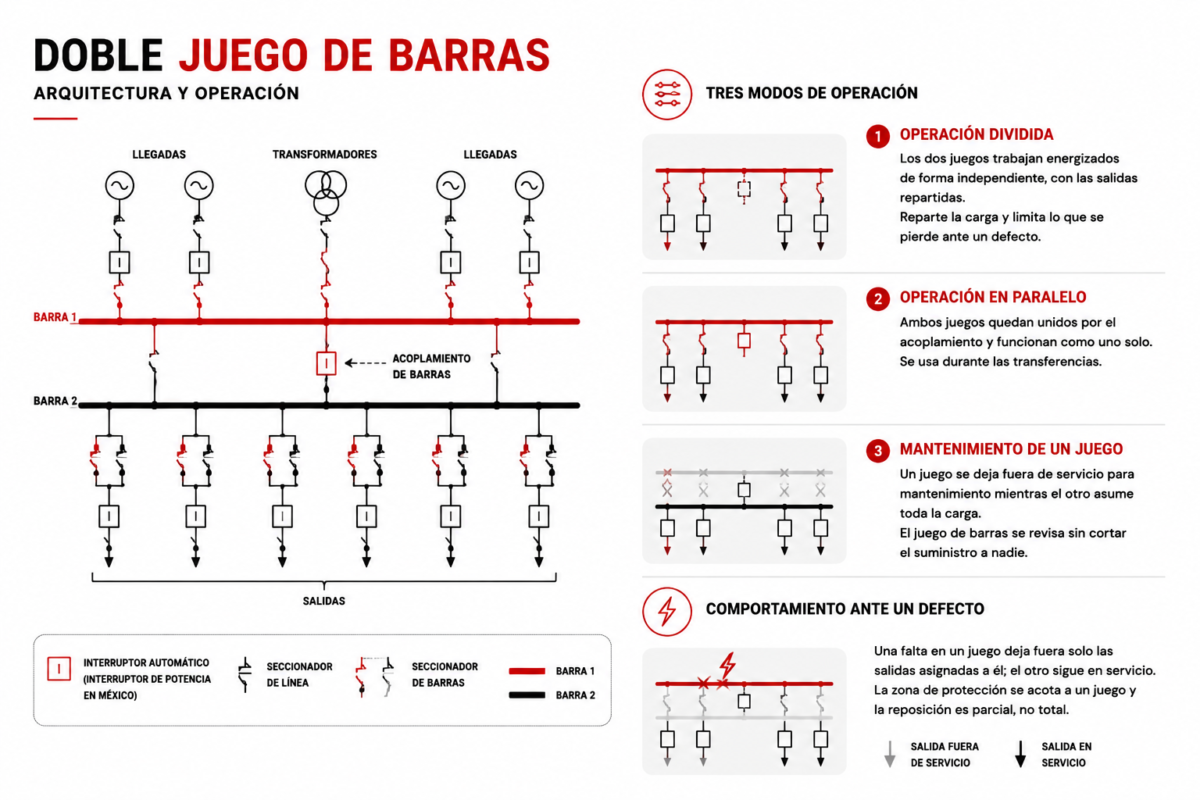

Aquí la subestación tiene dos juegos de barras en paralelo, ambos capaces de asumir el servicio.
La pieza que lo hace posible no existe en baja tensión: cada salida se conecta a uno u otro a través de su propio seccionador de barras. El circuito no llega a un juego concreto, llega a un punto donde puede escoger. Dos aparatos por salida, uno cerrado en cada momento.
Añade el acoplamiento de barras, que une ambos juegos, y tienes tres modos de operación.
En operación dividida, los dos juegos trabajan energizados de forma independiente, con las salidas repartidas. Reparte la carga y limita lo que se pierde ante un defecto.
En operación en paralelo, ambos quedan unidos por el acoplamiento y funcionan como uno solo; se usa durante las transferencias.
Y en el tercero, un juego se deja fuera de servicio para mantenimiento mientras el otro asume toda la carga. Esto no lo ofrece ningún esquema anterior: el juego de barras se revisa sin cortar el suministro a nadie.
Lo que justifica la inversión es el comportamiento ante el defecto. Una falta en un juego deja fuera solo las salidas asignadas a él; el otro sigue en servicio. La zona de protección se acota a un juego y la reposición es parcial, no total.
Este tema es solo el principio: descubre más en nuestro artículo sobre grado de contaminación y categoría de sobretensión.
El acoplamiento de barras
Lo forman un interruptor y sus aparatos de corte, y une los dos juegos de barras entre sí.
Y aquí el malentendido más común del tema: el acoplamiento no es una salida. No alimenta ninguna carga ni tiene ningún circuito colgando de él. Es un elemento de interconexión entre juegos de barras, y solo eso.
La distinción no es terminológica: cambia cómo se protege y cómo se maniobra. Su protección no vigila una carga aguas abajo, sino el enlace entre dos zonas de protección de barras. Y su interruptor se opera dentro de una secuencia de maniobra.
Tres funciones: elegir entre operación en paralelo o dividida, transferir carga de un juego al otro, y sostener el mantenimiento de un juego mientras el otro trabaja.
Barra principal y barra de transferencia
Una variante que se confunde con el doble juego de barras y no es lo mismo.
En el esquema de barra principal y transferencia, uno de los juegos es el de operación normal y el segundo se usa solo para sacar de servicio el interruptor de una salida: esta pasa al juego de transferencia, su interruptor queda liberado y el circuito no pierde alimentación.
La diferencia conviene dejarla escrita. En el doble juego, ambos se usan simultáneamente en operación normal y aportan una segunda vía de suministro. Aquí el segundo juego no lleva carga habitualmente: resuelve mantenimiento, no redundancia. Si el defecto aparece en el juego principal, la instalación queda sin servicio igual que con barra simple.
Cuesta menos por eso, y se elige cuando la necesidad es liberar interruptores sin cortar, no tener dos caminos de alimentación.
La maniobra de transferencia, paso a paso
La operación que define el esquema, y la que no tiene equivalente en baja tensión. El objetivo es pasar una salida de un juego de barras al otro sin interrumpir el suministro, y su lógica importa más que los pasos.
Primero se cierra el acoplamiento. Ambos juegos de barras quedan al mismo potencial y unidos eléctricamente.
Después se conmutan los seccionadores de barras de la salida: se cierra el que va al juego de destino y se abre el que venía del origen. Como ambos juegos están al mismo potencial, ninguno tiene que establecer ni cortar corriente apreciable. La corriente sigue circulando, solo cambia de camino.
Por último, se abre el acoplamiento, si la operación lo requiere, y los dos juegos vuelven a trabajar de forma independiente con la salida reasignada.
El principio que lo sostiene todo: un seccionador no está concebido para cortar en carga. Sirve para establecer un aislamiento visible y seguro. Todo el procedimiento existe para que, en el instante de la conmutación, no tenga que hacer nada que no pueda hacer.
De ahí el peso del enclavamiento entre seccionadores, que impide físicamente ejecutar la secuencia en orden incorrecto. No es una ayuda al operador: es una barrera que hace imposible abrir un seccionador de barras con el acoplamiento abierto y la salida en carga. La ITC-RAT 06, dedicada a los aparatos de maniobra de circuitos, enmarca estos aparatos en España.
Y antes de intervenir con acceso al material, el seccionador de puesta a tierra cierra la cadena de seguridad.
Comparación directa: barra simple y doble barra
Ninguno de los dos es mejor en abstracto, y la comparación no está donde la mayoría la busca.
En régimen normal, barra simple y doble barra se comportan igual: la potencia circula, las protecciones vigilan, el suministro es idéntico. La diferencia aparece exactamente dos días: el del defecto y el del mantenimiento.
| Criterio | Barra simple | Doble juego de barras |
|---|---|---|
| Número de juegos de barras | Uno | Dos |
| Acoplamiento de barras | No | Sí |
| Mantenimiento de una salida | Requiere indisponibilidad | Posible sin corte |
| Consecuencia de defecto en barras | Se pierden todos los circuitos | Se pierde un juego; el otro sigue |
| Transferencia de carga | No, o limitada con seccionamiento | Completa entre juegos |
| Complejidad de protección | Sencilla | Mayor |
| Espacio requerido | Compacto | Mayor |
| Coste | Menor | Mayor |
| Dónde encaja | Distribución, industria | Transporte, cargas críticas |
Y en detalle, cada esquema por separado:
La barra colectora simple:
| Aspecto | Barra simple |
|---|---|
| Coste de inversión | Bajo — mínimo equipamiento |
| Complejidad | Diseño y operación sencillos |
| Flexibilidad de mantenimiento | Baja — indisponibilidad total para intervenir en barras |
| Consecuencia del defecto | Alta — se pierden todos los circuitos |
| Flexibilidad de maniobra | Limitada |
| Aplicación típica | Subestaciones pequeñas, planta industrial, distribución |
| Nivel de fiabilidad | Moderado |
Y el doble juego de barras:
| Aspecto | Doble juego de barras |
|---|---|
| Coste de inversión | Mayor — barras adicionales, seccionadores y acoplamiento |
| Complejidad | Secuencias de maniobra más elaboradas |
| Flexibilidad de mantenimiento | Alta — sin interrumpir el suministro |
| Consecuencia del defecto | Menor — contenida a un juego de barras |
| Flexibilidad de maniobra | Alta — salidas asignables a cualquiera de los dos |
| Aplicación típica | Subestaciones de transporte y reparto, infraestructura crítica |
| Nivel de fiabilidad | Alto |
Cómo elegir entre barra simple y doble barra
La decisión empieza por la criticidad de la carga servida, no por el presupuesto. Un polígono industrial, un hospital y un centro de datos no toleran la misma interrupción, y esa tolerancia es el dato de partida.
De ahí salen los objetivos de disponibilidad. Si el proyecto exige criterio N-1 —que la pérdida de cualquier elemento no interrumpa el servicio— el doble juego de barras deja de ser opción y pasa a ser requisito. Compruébalo pronto: condiciona el número de celdas y el espacio.
Después entra el presupuesto, mejor planteado como coste de ciclo de vida que como inversión inicial. El doble juego cuesta más en aparamenta, obra y espacio; a cambio evita paradas que también tienen precio.
El nivel de tensión y el nivel de falta pesan por razones distintas: a mayor tensión, mayor criticidad aguas abajo. Y el código de red o el regulador pueden imponer un esquema mínimo, con lo que la discusión técnica queda cerrada antes de empezar.
El criterio que ordena todos los demás es cuánto cuesta una hora de indisponibilidad. Cuando es bajo, la barra simple es la respuesta razonable. Cuando es alto, la conversación deja de ser económica y pasa a ser de riesgo.
¿Quieres saber más? Nuestro artículo sobre instrumentos de medición eléctrica amplía la información sobre este tema.
Aplicaciones por nivel de tensión
El nivel de tensión orienta, no decide. Es un indicador de criticidad, no una regla: una subestación de 20 kV que alimenta un hospital puede justificar doble juego de barras, y una de 66 kV con carga poco crítica se resuelve con barra simple seccionada.
| Aplicación | Esquema habitual | Motivo |
|---|---|---|
| Distribución residencial y pequeño terciario | Barra simple | Criticidad baja, sensibilidad al coste |
| Aparamenta MT de planta industrial | Barra simple seccionada | Equilibrio entre fiabilidad y coste |
| Subestación de reparto | Doble juego de barras | Fiabilidad y mantenimiento sin corte |
| Subestación de transporte | Doble juego de barras con acoplamiento | Máxima flexibilidad, criterio N-1 |
| Servicios auxiliares de central | Doble juego de barras | Suministro continuo crítico |
| Acometida MT de centro de datos | Doble juego de barras | Exigencia de indisponibilidad nula |
Un caso aparte: en la subestación encapsulada, con celdas de media tensión bajo envolvente metálica, quien condiciona el esquema no es la fiabilidad sino el espacio. Ahí la comparación entre tipos de subestaciones eléctricas se resuelve por metros cuadrados.
Conclusión
Barra simple y doble barra se comportan igual mientras todo funciona. Se diferencian el día del defecto y el del mantenimiento, y solo entonces.
El doble juego de barras compra flexibilidad operativa y la paga en aparamenta, espacio y secuencias de maniobra más elaboradas. La barra simple renuncia a esa flexibilidad y ahorra las tres cosas.
La decisión no la marca el nivel de tensión, sino cuánto cuesta una hora sin servicio en esa instalación.
