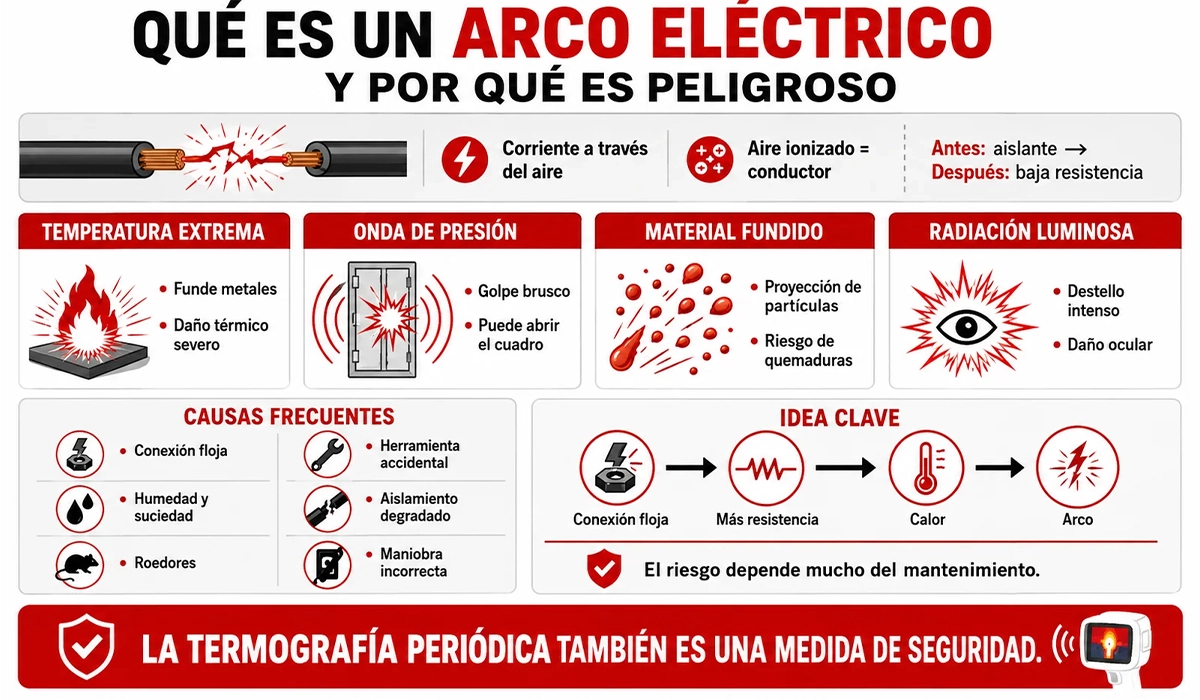

El riesgo de arco eléctrico es el que aparece cuando un arco libera en milisegundos una energía térmica capaz de causar quemaduras graves sin que exista contacto. La magnitud que ordena todo el análisis es la energía calorífica incidente, medida en cal/cm²: por debajo de 1,2 cal/cm² no hay riesgo de quemadura de segundo grado, entre 1,2 y 40 hay que adoptar medidas preventivas, y por encima de 40 no se recomienda trabajar en tensión.
Cuando se habla de seguridad eléctrica, casi todo el mundo piensa en la electrocución. Es lógico: la corriente que atraviesa el cuerpo es el riesgo que enseñan primero. Pero el técnico que abre un cuadro para tomar una medida se expone a algo distinto.
El arco no necesita tocar a nadie para hacer daño. El calor, la onda de presión y el material fundido alcanzan a quien esté delante de la envolvente aunque no haya acercado la mano. Ese matiz cambia la lógica de la prevención: la electrocución se combate con aislamiento y puesta a tierra; el arco se gestiona con distancias y energía.
No es una distinción académica. El propio Real Decreto 614/2001 define la zona de peligro como el espacio donde la presencia de un trabajador desprotegido supone riesgo grave e inminente de contacto directo o de que se produzca un arco eléctrico. Está en la norma, con esas palabras.
¿Prefieres escuchar? Puedes reproducir a continuación la versión en audio del resto de este artículo.

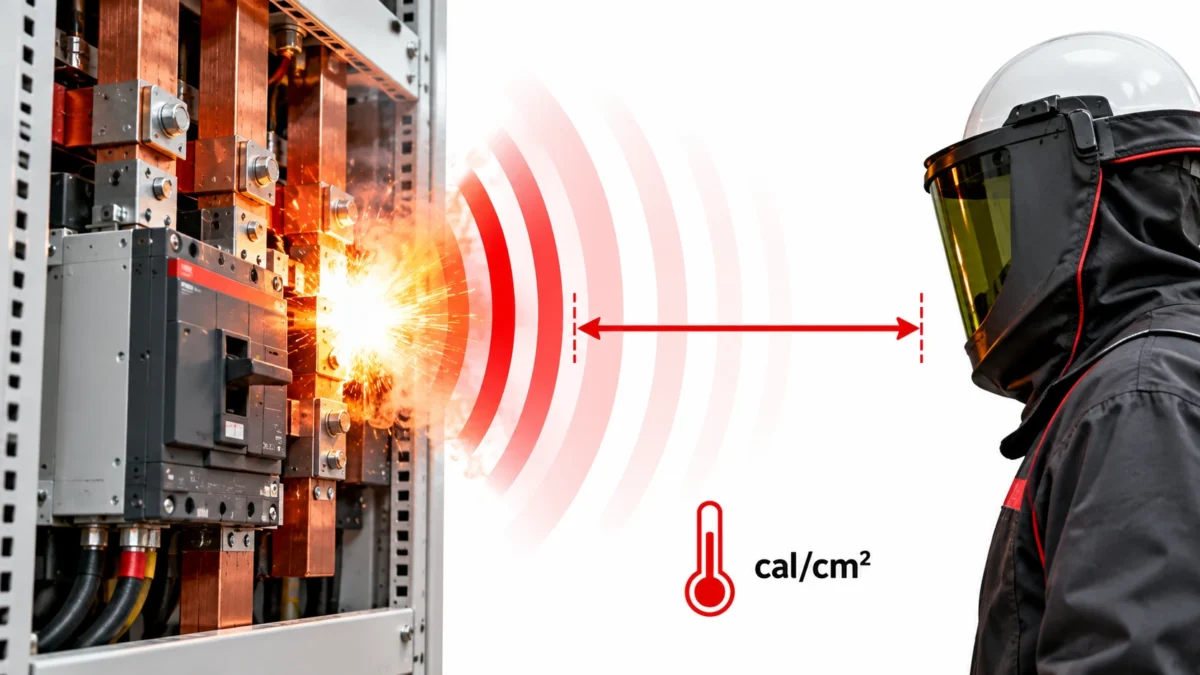

Qué es la energía incidente
La energía incidente es la energía térmica que recibe una superficie situada a una distancia determinada de un arco eléctrico, durante el tiempo que el arco permanece activo. Se expresa en calorías por centímetro cuadrado (cal/cm²) y es el parámetro con el que se mide el riesgo de arco eléctrico y se selecciona la ropa de protección.
Tres riesgos que se confunden constantemente
| Forma de riesgo | Cómo se produce | Medida principal |
|---|---|---|
| Contacto directo | El trabajador toca un elemento en tensión | Aislamiento, envolvente, verificación de ausencia de tensión |
| Contacto indirecto | Se toca una masa puesta accidentalmente en tensión por un defecto | Puesta a tierra, diferencial, equipotencialidad |
| Arco eléctrico | Actúa a distancia mediante calor, presión y material fundido | Reducir energía y exposición, distancia, equipo de protección |
Fíjese en la tercera fila. En los dos primeros casos la corriente atraviesa el cuerpo y las medidas buscan impedir ese paso. En el tercero no hay paso de corriente: el daño lo produce la energía liberada. Por eso un guante aislante no es una respuesta al riesgo de arco eléctrico.
¿Te ha resultado útil esta guía? Consulta nuestro artículo detallado sobre Normas de aparamenta y embarrados para obtener más información.

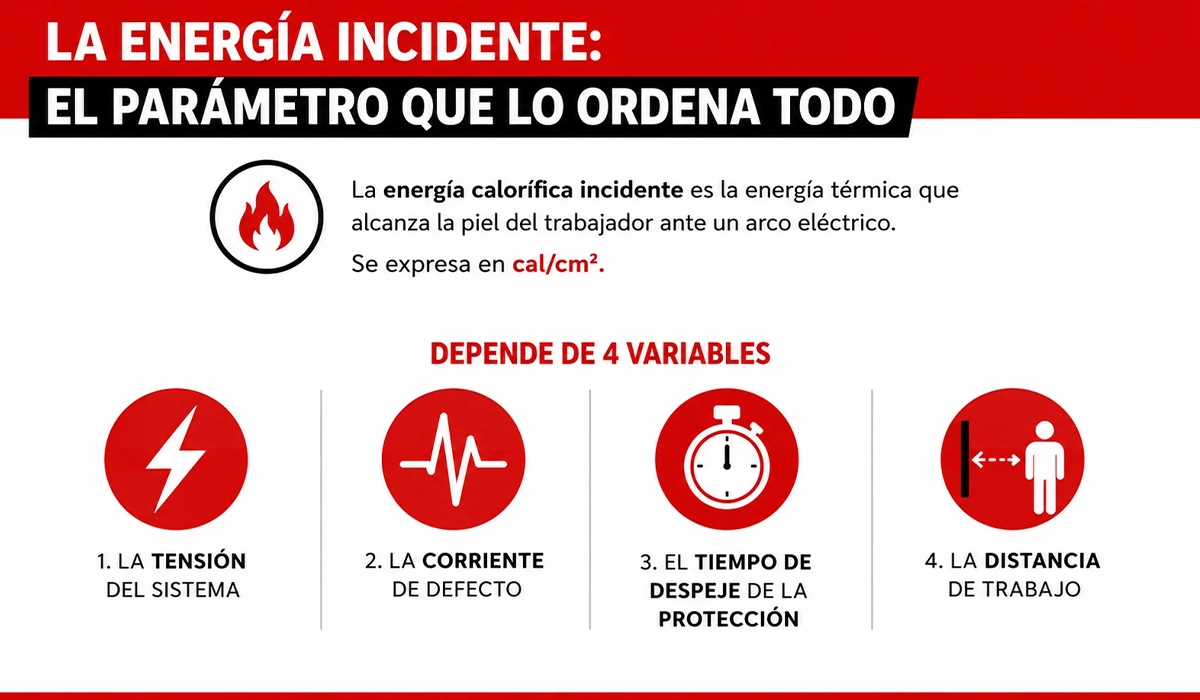

La energía incidente: el parámetro que lo ordena todo
La energía calorífica incidente es la energía térmica que alcanza la piel del trabajador situado a una distancia determinada del punto donde se produce el arco. Se expresa en cal/cm² y es la magnitud sobre la que se construye todo lo demás.
Depende de cuatro variables:
- La tensión del sistema
- La corriente de defecto prevista en el punto de la instalación.
- El tiempo de despeje de la protección aguas arriba, es decir, cuánto tiempo se alimenta el arco.
- La distancia de trabajo entre el punto del arco y el cuerpo del trabajador.
De las cuatro, la que más se subestima es el tiempo. La energía crece con la corriente, pero también con la duración: una protección rápida reduce de forma notable la energía liberada por el mismo defecto. La distancia influye todavía más, porque la energía cae aproximadamente con el cuadrado de la separación.
El umbral que conviene memorizar es 1,2 cal/cm². Es el nivel a partir del cual la piel desprotegida puede sufrir quemadura de segundo grado. De ahí sale la llamada frontera de arco eléctrico, que no es una línea pintada en el suelo sino la distancia calculada a la cual la energía incidente alcanza ese valor.
La NTP 904 del INSST, «Arco eléctrico: estimación de la energía calorífica incidente sobre un trabajador», fija dos umbrales que ordenan la decisión:
| Energía incidente estimada | Criterio |
|---|---|
| Menos de 1,2 cal/cm² | No existe riesgo de quemadura de segundo grado |
| Entre 1,2 y 40 cal/cm² | Es necesario adoptar medidas preventivas frente al riesgo de arco eléctrico |
| Igual o superior a 40 cal/cm² | No se recomienda realizar trabajos en tensión en esa zona |
El segundo umbral se puede aplicar mañana mismo. Y conviene entenderlo bien: la recomendación de no trabajar en tensión por encima de 40 cal/cm² se mantiene aunque se disponga de equipos capaces de soportar esa energía. La razón es que los métodos actuales no caracterizan de forma completa todos los efectos simultáneos del arco. No es una cuestión de tener mejor ropa.
Cómo se estima: el método del IEEE 1584
El método más extendido es el del IEEE 1584, cuyas ecuaciones recoge también la NFPA 70E. La NTP 904 lo señala como el de ámbito más amplio y resultados más precisos, aunque emplee más variables.
Las entradas del cálculo son: corriente de cortocircuito, tiempo de despeje de la protección, configuración de los electrodos, tipo y dimensiones de la envolvente, separación entre conductores y distancia de trabajo. Las distancias de trabajo habituales rondan los 45 cm en cuadros de baja tensión, 60 cm en aparamenta de baja tensión y 90 cm en media tensión.
Un aviso que evita malentendidos: el resultado no es un valor permanente. Si cambia el ajuste de la protección aguas arriba, el tipo de interruptor o la potencia de cortocircuito de la red, la energía cambia con ellos. Un estudio de hace tres años puede haber quedado sin valor tras sustituir un transformador.
Si busca un ejemplo numérico, la NTP 957 del INSST desarrolla el procedimiento paso a paso sobre una instalación alimentada por un transformador de 400 kVA.
Para seguir aprendiendo sobre Compara IEC 61439 vs UL 508A, consulta nuestro artículo relacionado aquí.
¿Cómo se mide la energía incidente?
No se mide directamente: se calcula. El método de referencia es la norma IEEE 1584, que estima la energía en función de la corriente de cortocircuito disponible, el tiempo de despeje del dispositivo de protección aguas arriba, la separación entre electrodos, la configuración de los mismos, las dimensiones de la envolvente y la distancia de trabajo del operario —habitualmente 455 mm en baja tensión.
De todas esas variables, la que más pesa es el tiempo de despeje. La energía incidente crece de forma prácticamente proporcional a la duración del arco, así que reducir a la mitad el tiempo de actuación de la protección reduce a la mitad la energía recibida. Por eso un ajuste de protecciones bien hecho rebaja el riesgo más que cualquier prenda.
¿Qué significa 40 cal/cm²?
Es el umbral a partir del cual la mayoría de las empresas prohíben el trabajo con tensión. Por encima de 40 cal/cm² el peligro deja de ser solo térmico: la onda de presión, la proyección de metal fundido y el nivel sonoro del arco pueden causar lesiones que ninguna prenda evita, por muy alta que sea su clasificación. La recomendación práctica en ese caso no es buscar un EPP mayor, sino desenergizar.
En el otro extremo está 1,2 cal/cm², la energía que produce el inicio de una quemadura de segundo grado en piel desnuda. Ese valor define la frontera de arco eléctrico: la distancia a la que hay que mantenerse si no se lleva protección específica.
¿Cuándo hay que hacer un estudio de arco eléctrico?
Siempre que vaya a realizarse trabajo en proximidad o con tensión sobre una instalación energizada, y como parte del proyecto en instalaciones industriales nuevas. El estudio determina la energía incidente en cada punto de maniobra, fija la frontera de arco y produce las etiquetas que deben colocarse sobre los cuadros. Debe revisarse cuando cambia la instalación: un transformador nuevo, un ajuste de protecciones o una acometida reforzada alteran los resultados.

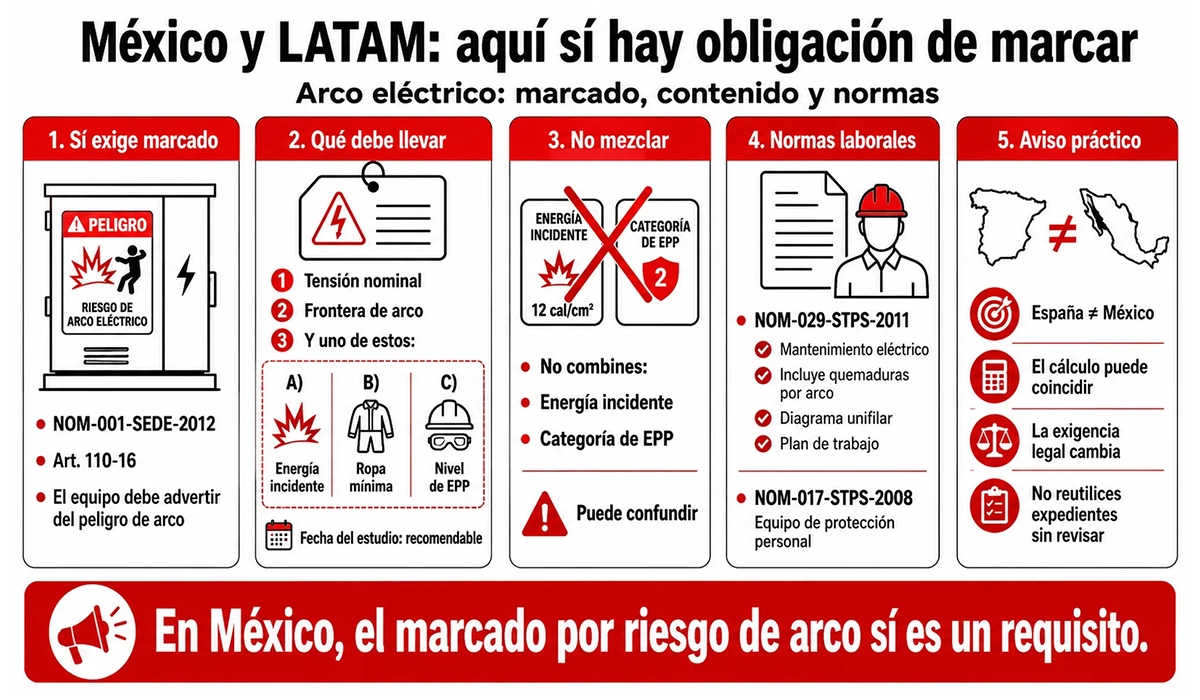

El marco en México y LATAM: aquí sí hay obligación de marcar
Al otro lado del Atlántico la situación se invierte, y esta es la diferencia que ningún artículo traducido recoge.
En México, la NOM-001-SEDE-2012, en su artículo 110-16, exige un marcado en el equipo para advertir del peligro potencial de arco. Es decir, lo que en España es una práctica recomendable, allí es un requisito de la norma de instalaciones.
El contenido lo define la NFPA 70E: tensión nominal del sistema, frontera de arco eléctrico y, al menos, uno de estos tres datos — energía incidente disponible, clase mínima de ropa de protección, o nivel de equipo de protección según la política del centro. Añadir la fecha del estudio no es obligatorio, pero sin ella nadie sabe si la etiqueta sigue vigente.
Un criterio práctico sobre el contenido: no conviene mezclar en la misma etiqueta el valor de energía incidente y una categoría de equipo de protección. Son dos métodos distintos de expresar lo mismo y combinarlos induce a error al trabajador que la lee con prisa.
En el plano laboral se suman dos normas de la Secretaría del Trabajo y Previsión Social. La NOM-029-STPS-2011 regula el mantenimiento de las instalaciones eléctricas en los centros de trabajo. Incluye expresamente entre los riesgos potenciales las quemaduras por arco eléctrico y exige disponer del diagrama unifilar actualizado y de un plan de trabajo. La NOM-017-STPS-2008 cubre la selección, uso y manejo del equipo de protección personal.
El aviso práctico, para quien trabaja a los dos lados: una instalación documentada con criterio español no queda automáticamente conforme en México, y a la inversa. El fenómeno físico es idéntico y el método de cálculo puede coincidir; lo que cambia es qué exige la autoridad en una inspección. Reutilizar un expediente sin revisarlo es el error más caro de esta materia.
Este tema es solo el comienzo: descubre más en nuestro artículo sobre Grado de contaminación y categoría de sobretensión.

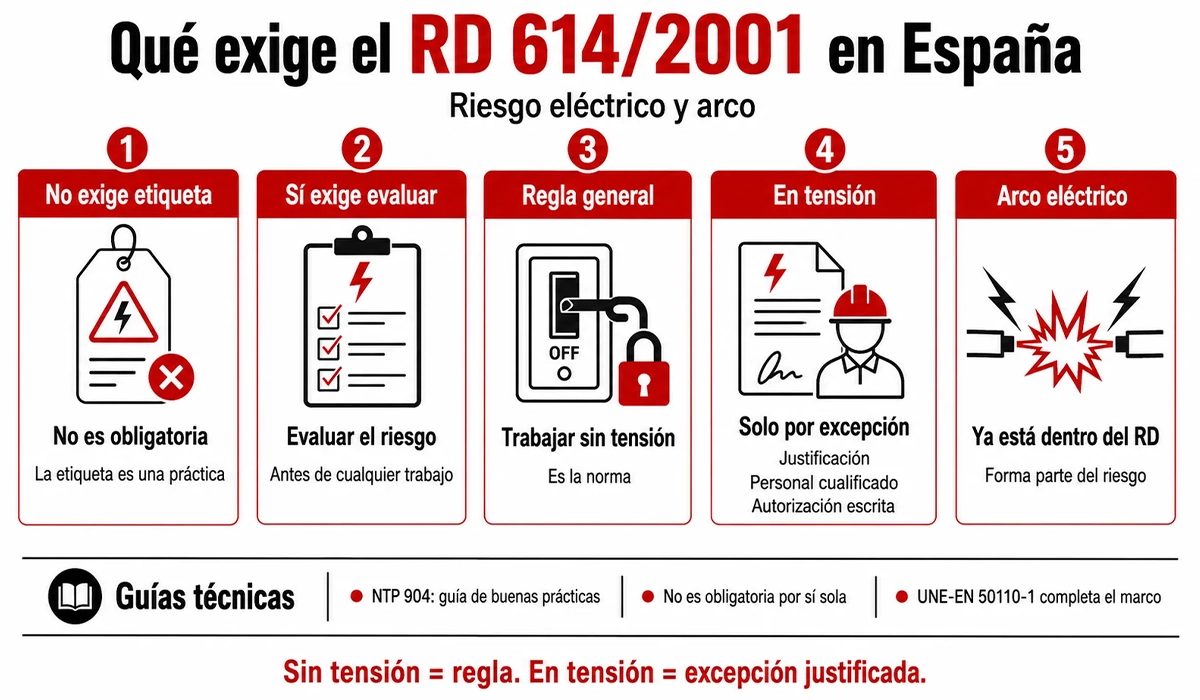

Riesgo de arco eléctrico y RD 614/2001: qué exige en España
Aquí conviene ser preciso, porque los contenidos traducidos del inglés describen un marco que en España no existe.
En España no hay obligación de etiquetar los cuadros por riesgo de arco eléctrico. Lo que obliga el Real Decreto 614/2001, sobre disposiciones mínimas para la protección de los trabajadores frente al riesgo eléctrico, es evaluar ese riesgo y adoptar las medidas necesarias antes de cualquier trabajo. La etiqueta es una práctica, no un deber legal.
El reglamento se articula sobre un principio claro: todo trabajo en una instalación eléctrica o en su proximidad que conlleve riesgo eléctrico debe efectuarse sin tensión, salvo en los supuestos tasados que el texto enumera. Sin tensión es la regla; en tensión, la excepción justificada, con trabajador cualificado, procedimiento estudiado y autorización escrita.
Y como decíamos al principio, el reglamento cita expresamente el arco eléctrico al definir la zona de peligro. No es un riesgo que haya que «añadir» a la evaluación por buena voluntad: está dentro del alcance del propio decreto.
Un matiz que casi nadie escribe. Las Notas Técnicas de Prevención del INSST, incluida la NTP 904, son guías de buenas prácticas: no obligan por sí mismas salvo que una disposición normativa las incorpore. Su valor es otro y es grande. Es el documento técnico de referencia en español para estimar la energía incidente, y una evaluación que lo siga es defendible ante una inspección o ante un cliente. La UNE-EN 50110-1 completa el marco por el lado de la explotación de instalaciones.
Aviso: Este artículo no pretende agotar el RD 614/2001, que da para uno propio; aquí se trata solo la parte que afecta al riesgo de arco.
Protección frente al riesgo de arco eléctrico: cómo se elige la ropa
Antes de nada, el orden correcto: primero se estima la energía incidente y después se elige la prenda que la cubre. Comprar la ropa y preguntarse luego si basta es frecuente, pero no es defendible.
La ropa de protección contra arco eléctrico en Europa se ensaya conforme a la UNE-EN IEC 61482, y hay dos vías que dan resultados de naturaleza distinta:
| Ensayo de arco abierto | Ensayo en caja | |
|---|---|---|
| Parte de la norma | 61482-1-1 | 61482-1-2 |
| Tipo de arco | Libre, no confinado | Confinado y dirigido |
| Resultado | Valor en cal/cm² | Una de dos clases de protección |
| Lo que verá en catálogo | ELIM, ATPV o EBT | Clase de protección frente a arco |
| Comparación con su cálculo | Directa | No directa |
Por eso el comprador español encuentra habitualmente una clase de protección y no una categoría numerada del 1 al 4.
Y aquí está el error que hay que prevenir de forma explícita: tomar una categoría de una tabla estadounidense y buscar esa misma categoría en un catálogo europeo. Son escalas distintas, construidas con ensayos distintos, y no se convierten entre sí. Confundirlas puede dejar a un trabajador con menos protección de la que cree tener. Si su cálculo da un valor en cal/cm², elija entre prendas que declaren su prestación también en cal/cm².
Conviene saber además que las clases obtenidas por ensayo en caja no cubren cualquier escenario; en trabajos con energía incidente elevada, la clase por sí sola no es un criterio de selección suficiente.
Tampoco es lo mismo ser ignífugo que estar protegido frente al arco. Toda prenda con prestación frente a arco es ignífuga, pero no toda prenda ignífuga tiene prestación frente a arco. Si la etiqueta solo menciona propiedades ignífugas, pregunte por la conformidad con la UNE-EN IEC 61482 y por el valor declarado.
Por último, la protección es un conjunto: prenda, capucha, pantalla facial, casco, guantes y calzado se evalúan juntos. El elemento más débil marca el nivel real. Un buzo con un valor alto no compensa la ausencia de pantalla facial. Y la ropa contra el arco no sustituye a los guantes aislantes: son riesgos distintos y equipos distintos.
Cómo reducir el riesgo de arco eléctrico en origen
Mejor que protegerse es conseguir que el arco tenga menos energía que entregar. Por orden de eficacia:
- Trabajar sin tensión siempre que sea posible. Es la medida más eficaz y, además, el principio general del RD 614/2001. Un detalle que se pasa por alto: la propia verificación de ausencia de tensión se realiza todavía con la instalación potencialmente en tensión, y en ese paso el equipo de protección sigue siendo necesario.
- Reducir el tiempo de despeje. Revisar los ajustes de protección, replantear la selectividad y habilitar una conmutación de mantenimiento que fuerce un disparo instantáneo durante la intervención reduce la energía de forma directa. En la mayoría de las instalaciones es la mejora más rentable: no exige comprar equipos nuevos.
- Aumentar la distancia. Maniobra remota y operación desde el exterior de la envolvente alejan al trabajador del punto del arco. Como la energía cae con el cuadrado de la distancia, el efecto es considerable.
- Actuar sobre el diseño del conjunto. Elegir envolventes con clasificación de arco interno traslada el problema al equipo: el arco queda contenido y la presión se canaliza hacia una zona segura. Es una decisión de compra difícil de corregir después.
Una advertencia de campo que merece frase propia. La conmutación de mantenimiento se activa para el trabajo y se desactiva al terminarlo. Si queda activada, la selectividad se degrada: un defecto secundario hará disparar un interruptor situado más arriba y dejará sin servicio una zona mucho mayor de la necesaria. Es un fallo de procedimiento, no de equipo. Se resuelve incluyendo activación y desactivación en el permiso de trabajo, con registro.

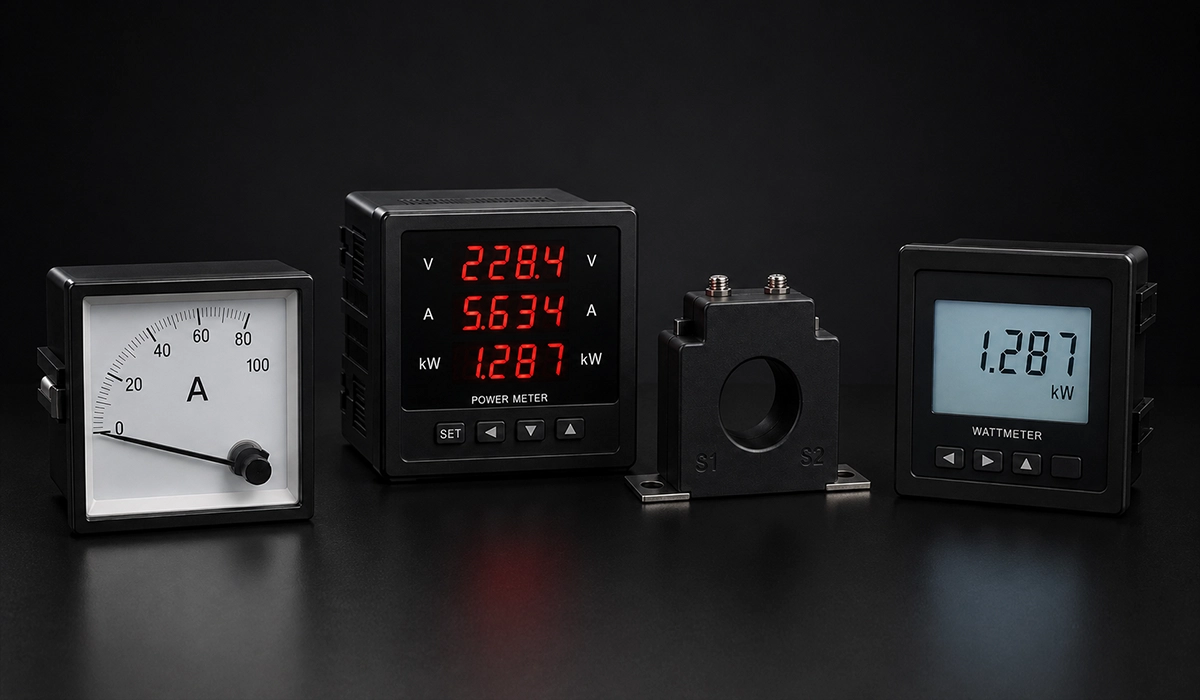

¿Quieres saber más? Nuestro artículo sobre instrumentos de medición eléctrica profundiza en este tema.
Lo que hay que llevarse de todo esto
El riesgo de arco eléctrico actúa a distancia. Por eso no se resuelve solo con aislamiento y puesta a tierra: se gestiona con distancias y con energía. Estar delante de un cuadro abierto ya es una forma de exposición, aunque no se toque nada.
La obligación cambia según dónde esté la instalación. En España el RD 614/2001 obliga a evaluar el riesgo y a trabajar sin tensión salvo excepción justificada, pero no a etiquetar. En México la NOM-001-SEDE-2012 sí exige marcado, y las NOM de la Secretaría del Trabajo completan el cuadro.
Y la mejor protección sigue siendo la que evita que el arco tenga energía que entregar. Si tuviera que elegir un solo punto por donde empezar, revisaría los ajustes de protección y los tiempos de despeje de su instalación: es donde más se gana sin comprar nada.
