Los instrumentos de medición eléctrica se eligen bien cuando se cruzan tres criterios: la magnitud a medir, la clase de precisión que exige la instalación y el método de conexión — directa, por transformador de corriente o por transformador de tensión. Esta guía recorre cada instrumento con los datos de selección que hacen falta en obra.
Abre la puerta de un cuadro eléctrico industrial — o un tablero, como se dice en México — y ahí están, alineados en la puerta: amperímetros, voltímetros, un medidor de factor de potencia, quizá un frecuencímetro. Cada uno da un dato. Si uno falla o lee mal, el operador toma decisiones a ciegas sobre ese parámetro.
Comprobar la tensión de una alimentación, medir la corriente de un motor y registrar el consumo de un cuadro requieren funciones distintas. Algunos equipos reúnen varias; otros están diseñados para una medida concreta.
En esta guía encontrarás qué mide cada instrumento, en qué unidades expresa el resultado y cuándo conviene utilizarlo. Después veremos cómo elegir los equipos de medida de un cuadro eléctrico, incluidos sus sensores, conexiones y requisitos de precisión.
Con más de 30 años de experiencia en el sector, en PAYAPRESS fabricamos máquinas de corte, punzonado y doblado de pletinas a la altura de las exigencias de quienes construyen cuadros eléctricos.
Si prefieres escuchar en lugar de leer, puedes reproducir el archivo de audio que aparece a continuación para continuar con el resto del artículo.
¿Cuáles son los principales instrumentos de medición eléctrica?
| Instrumento | Qué mide | Unidad habitual | Uso |
|---|---|---|---|
| Multímetro o polímetro | Tensión, corriente y resistencia, según sus funciones | V, A, Ω | Comprobaciones y diagnóstico |
| Pinza amperimétrica | Corriente sin intercalar el instrumento en el circuito | A | Medición en conductores accesibles |
| Amperímetro | Intensidad de corriente | A | Supervisión de cargas |
| Voltímetro | Diferencia de potencial | V | Comprobación de alimentación |
| Ohmímetro | Resistencia eléctrica | Ω | Comprobaciones en circuitos sin tensión |
| Megóhmetro | Resistencia de aislamiento | MΩ, GΩ | Ensayos de aislamiento |
| Telurómetro | Resistencia de puesta a tierra | Ω | Comprobación del sistema de tierra |
| Vatímetro | Potencia activa | W, kW | Medición de potencia |
| Varímetro | Potencia reactiva | var, kvar | Supervisión de potencia reactiva |
| Contador de energía | Energía acumulada | Wh, kWh | Registro de consumo |
| Frecuencímetro | Frecuencia | Hz | Supervisión de alimentaciones y generadores |
| Medidor de factor de potencia | Relación entre potencia activa y aparente, según el equipo | Sin unidad | Evaluación del factor de potencia |
| Analizador de redes | Varias magnitudes eléctricas y, según el modelo, calidad del suministro | Varias | Supervisión y diagnóstico |
| Osciloscopio | Evolución temporal de señales, mediante sondas adecuadas | V y s, entre otras | Análisis de formas de onda |
Criterios de selección: antes de abrir un catálogo
Se evitan errores de medida cuando los equipos de medición eléctrica se eligen cruzando seis criterios antes de mirar el catálogo; esto se evidencia acertando la clase de precisión a la primera.
Elegir un instrumento por su tamaño es el error más frecuente. Antes, responde estas seis preguntas:
| Criterio | Descripción |
|---|---|
| Magnitud a Medir | Corriente, tensión, potencia, frecuencia, factor de potencia, etc. |
| Clase de Precisión | 1,5 (cuadro general); 0,5 o 0,2S (facturación de energía) |
| Tensión de Ensayo | Ejemplo: 2.000 V para operación a 40–600 V |
| Condición de Montaje | Puerta del cuadro, superficie, empotrado o interior |
| Dimensiones | 72×72 / 96×96 / 144×144 mm |
| Método de Conexión | Directa o mediante TC / TT |
El error de campo más costoso: usar un instrumento de clase 1,5 para la medición de facturación. La clase 1,5 es aceptable para monitorización general de cuadro; pero la medida que alimenta la factura de energía exige 0,5 o 0,2S según la normativa del operador eléctrico. Confundir estas clases es pagar — o cobrar — con un error incorporado.
Para seguir leyendo sobre Normas de aparamenta y embarrados, consulta nuestro artículo relacionado aquí.

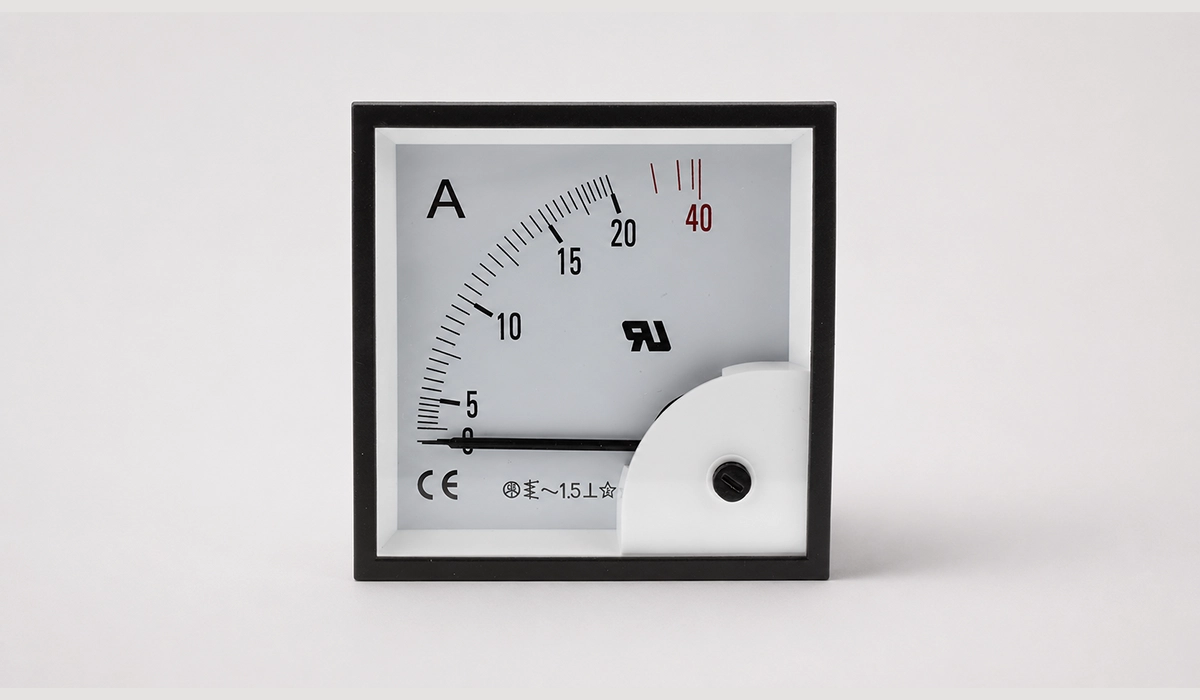

Amperímetro: conexión, transformador de corriente y selección
Se obtiene una lectura fiable de corriente cuando el amperímetro se conecta correctamente — en serie con la carga — y se alimenta desde un transformador de corriente bien dimensionado; la prueba es que la lectura queda dentro de la clase de precisión 1,5 del instrumento.
El amperímetro mide la corriente eficaz del circuito. Se conecta en serie con la carga — nunca en paralelo; hacerlo provoca un cortocircuito.
Directo o por transformador de corriente
La conexión directa solo es válida dentro del rango y las condiciones de entrada del amperímetro. No existe un umbral universal de 100 A. Cuando la aplicación requiere un sensor externo, el instrumento debe ser compatible con su salida: por ejemplo, un transformador de corriente de 1 A o 5 A, un shunt o un sensor específico.
En un equipo digital, configura la relación del transformador de corriente. En uno analógico, comprueba que la escala corresponde a esa relación. Verifica también la polaridad, la carga del circuito secundario y las instrucciones de conexión.
Dos reglas de seguridad que se incumplen más de lo que se piensa:
- Nunca poner fusible en el secundario del TC. Si el secundario se abre con carga, se genera una tensión peligrosa en los bornes.
- Nunca abrir el secundario del TC con carga. Antes de desconectar el instrumento, cortocircuitar el secundario con el puente previsto.
Cuántos amperímetros en un cuadro trifásico
Si la carga es equilibrada, un solo amperímetro basta; se mide una fase y se asume igual para las otras dos. Pero las cargas equilibradas son raras en la práctica; en las barras principales del cuadro o tablero se instalan tres amperímetros — uno por fase.
Tabla de pedido del amperímetro
| Parámetro | Opciones |
|---|---|
| Tamaño | 48×48, 72×72, 96×96, 144×144 mm |
| Montaje | Empotrado (Puerta) o Superficie |
| Clase de Precisión | 0,5 / 1 / 1,5 |
| Relación del TC | La del transformador que alimenta el Amperímetro |
| Graduación | 1; 1,2; 2; 5 o 6 |
| Ángulo de Recorrido | 90°, 180° o 240° |
La graduación merece una nota. En aplicaciones con motor, la corriente de arranque es 5–6 veces la nominal; la graduación debe ser 5 o 6 para que el instrumento no se sature al arranque. En cargas sin motor, graduación 1, 2 o 2 es suficiente.
Un amperímetro de máxima demanda no equivale necesariamente a un detector de picos instantáneos. En los modelos bimetálicos, la indicación depende de una respuesta térmica con un tiempo definido. Para analizar una corriente de arranque, comprueba que el equipo dispone de una función de captura adecuada y conoce su ventana de medida.
Este tema es solo el comienzo: descubre más en nuestro artículo sobre Compara IEC 61439 vs UL 508A.

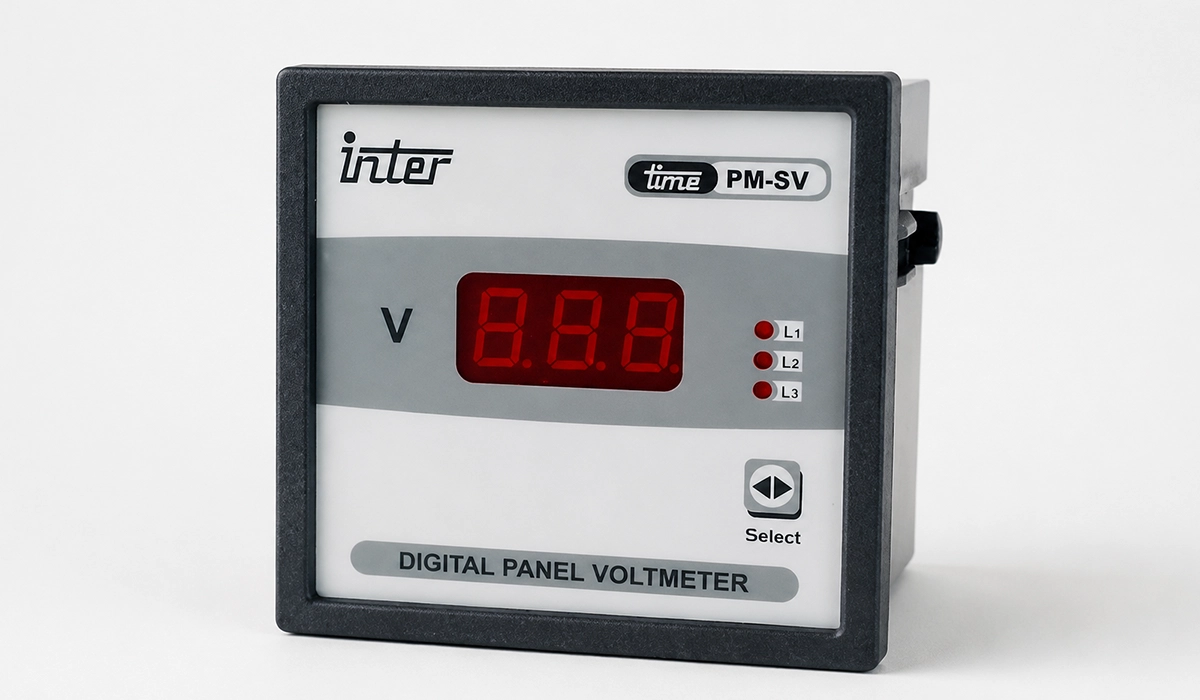

Voltímetro: conexión, selector y transformador de tensión
Se lee la tensión real del circuito cuando el voltímetro se conecta en paralelo con la graduación correcta; la prueba es que la lectura coincide con la tensión nominal de la red dentro de la tolerancia.
El voltímetro se conecta en paralelo al circuito. Existe en versiones AC y CC.
En cuadros con varias fases, un selector de voltímetro (conmutador) permite medir con un solo instrumento las tensiones fase-neutro (R-N, S-N, T-N) y las tensiones entre fases (R-S, S-T, T-R). Esto ahorra espacio y coste sin perder información.
La escala de los voltímetros analógicos de cuadro está comprimida al principio y abierta en el rango de medida habitual — porque la tensión de red oscila en una banda estrecha (alrededor de 400 V entre fases en Europa; 220 V en México). Los voltímetros digitales eliminan esta limitación y hoy son la opción dominante en cuadros nuevos.
Una diferencia importante con el amperímetro: la graduación del voltímetro nunca es 5 ni 6. La tensión de red no sube 5 veces su valor nominal. Graduación = 1,2 es suficiente.
En baja tensión, la escala típica es 0–500 V. Para media y alta tensión se usa un transformador de tensión (TT), con relación típica de 20 kV / 200 V. El secundario del TT se conecta al voltímetro; la escala del instrumento ya refleja la tensión primaria.

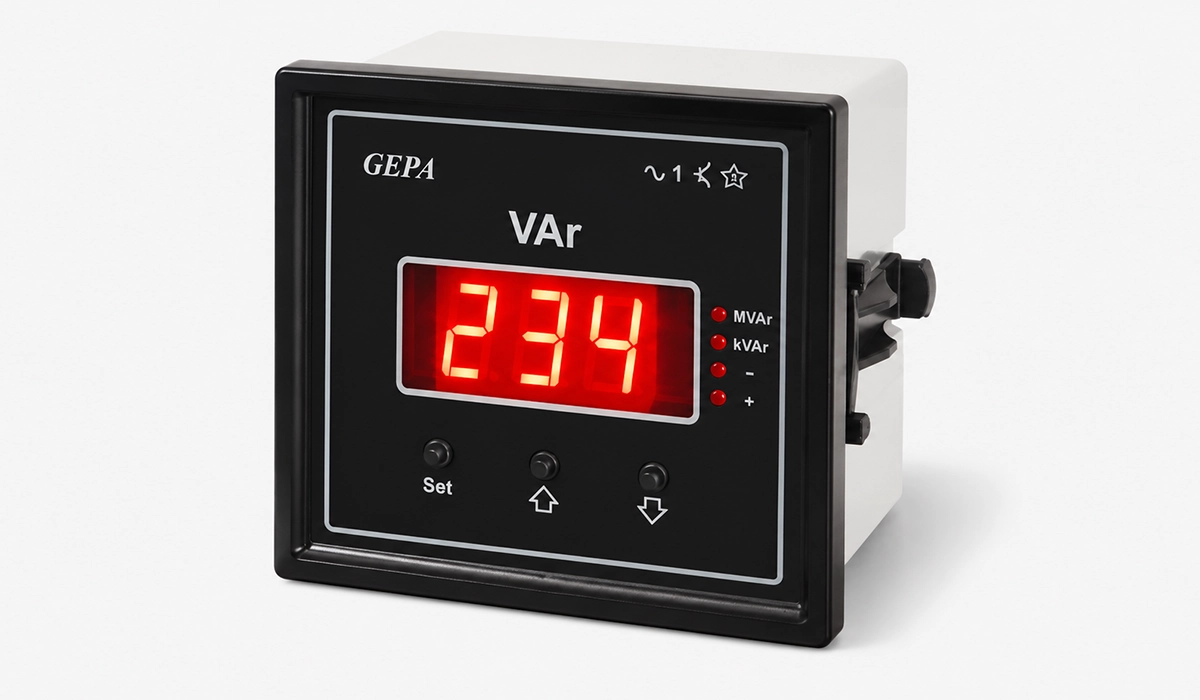

Vatímetro y varímetro: potencia activa y reactiva
Se mide correctamente la potencia activa y reactiva cuando las bobinas de corriente y tensión del vatímetro se conectan sin cruzar; la prueba es que la lectura coincide con el cálculo P = V × I × cosφ.
El vatímetro mide la potencia activa (W). El varímetro mide la potencia reactiva (var). Ambos tienen dos circuitos separados: la bobina de corriente se conecta en serie con la carga; la bobina de tensión se conecta en paralelo. Los bornes están marcados en el cuerpo del instrumento — y confundirlos es más fácil de lo que parece.
En un sistema trifásico con carga equilibrada, un solo vatímetro basta: se mide una fase y se multiplica por 3. En carga desequilibrada se necesitan dos o tres vatímetros. Para corrientes y tensiones superiores a las nominales del instrumento, el uso de TC y TT es obligatorio.
| Parámetro | Dato de Pedido |
|---|---|
| Relaciones de Transformación | TC y TT deben indicarse juntos |
| Clase de Precisión | Definida por el usuario |
| Tipo de Red | Trifásica 3 hilos equilibrada / 3 hilos desequilibrada / 4 hilos |
| Galvanómetro | Tamaño, montaje, ángulo de deflexión |
| Salida del Transductor | 4–20 mA si se necesita transmitir señal |
El error de campo más frecuente: confundir un vatímetro con un varímetro. La conexión de las bobinas es idéntica; la diferencia está en el circuito interno del instrumento. Si instalas el equipo equivocado, la lectura que ves no es potencia activa sino reactiva — o al revés.

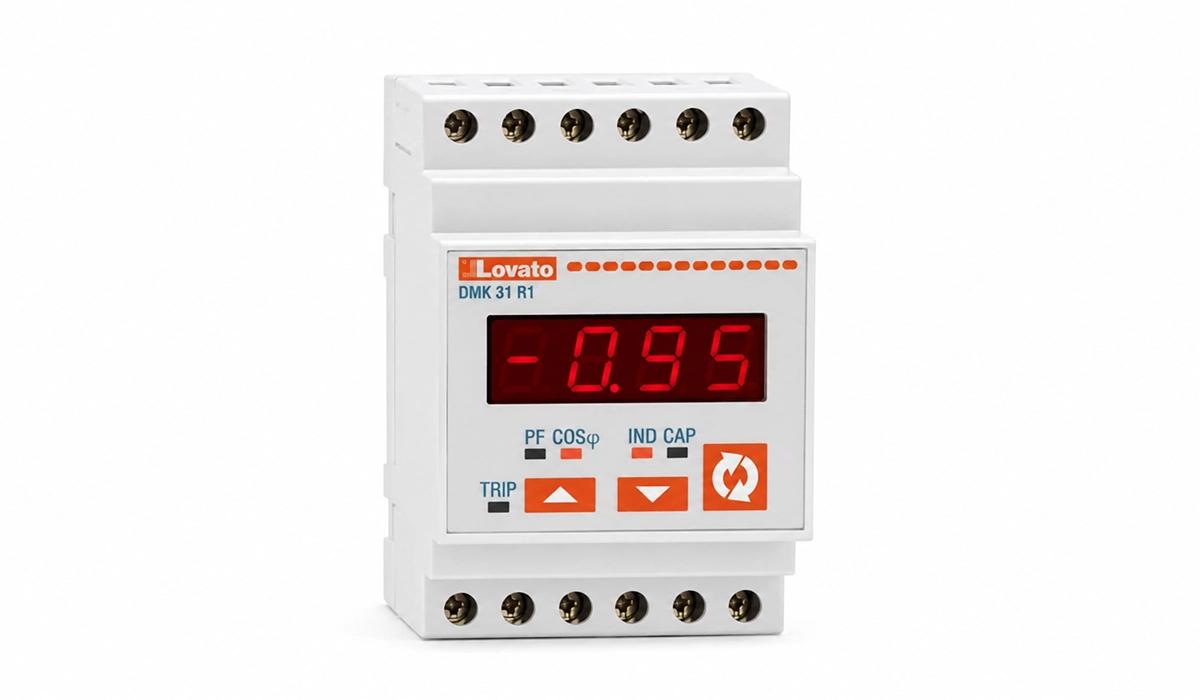

Factor de potencia y medidor de coseno fi
Se evita la penalización por reactiva cuando el factor de potencia se monitoriza de forma continua; la prueba es que el coseno fi se mantiene por encima de 0,9 a lo largo del año.
El medidor de coseno fi mide el factor de potencia del circuito. Tiene dos bobinas móviles, una fija y cuatro o cinco bornes.
Por qué importa económicamente
Si el factor de potencia cae por debajo del límite fijado por la compañía eléctrica — típicamente 0,9 — se aplica una penalización por energía reactiva. En España, el recargo por reactiva está regulado en la tarifa eléctrica. En México, la CFE aplica bonificación o penalización según el factor de potencia registrado. En ambos casos, el medidor de factor de potencia es la primera señal de alarma. Si el coseno fi baja, la corrección pasa por instalar un banco de condensadores.
Tipos de escala
| Aplicación | Tipo de Escala |
|---|---|
| Solo Cargas Inductivas — cosφ = 1 al Final | 90° Unilateral |
| Inductivas y Capacitivas — cosφ = 1 en el Centro | 90° Bilateral |
| Centrales y Subestaciones — cosφ = 1 Repetido a 180° | 360° Rotativa |
En trifásico equilibrado, un solo medidor basta. En desequilibrado, uno por fase. Tensiones nominales: 110, 220, 380 y 500 V; corrientes: 5 A y 1 A. Para valores superiores, se alimenta desde TC y TT.
Un detalle que se olvida: el medidor de coseno fi — monofásico o trifásico — solo muestra el factor de potencia de la fase en la que está conectada su bobina fija. No del sistema completo.

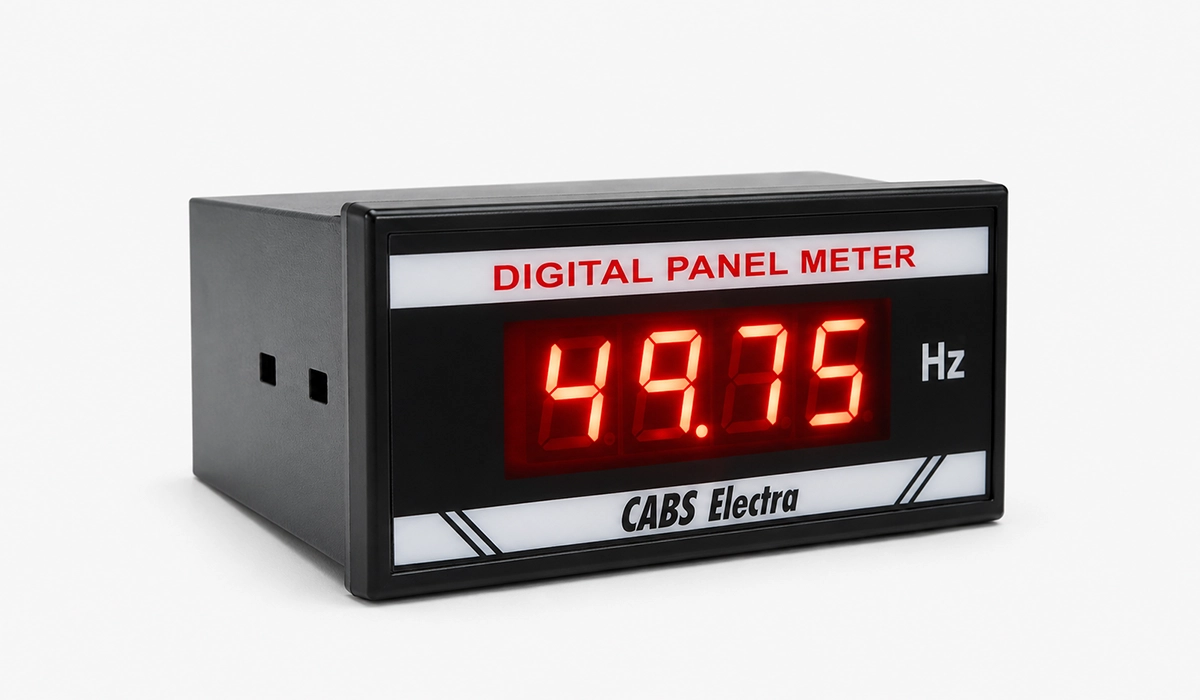

Frecuencímetro: tipos y aplicación
Se garantiza la estabilidad de frecuencia en sincronización de generadores cuando el frecuencímetro detecta desviaciones inferiores a ±0,1 Hz; la prueba es una sincronización sin sobrecorriente transitoria.
Tres tipos principales:
| Tipo | Ventaja | Aplicación Típica |
|---|---|---|
| Vibrante (de Lengüeta) | Resiste golpes, sencillo, económico | Cuadros Industriales de BT y MT |
| De Aguja (Analógico) | Rango de medida amplio | Centrales, Subestaciones |
| Digital | Mayor precisión, lectura numérica | Instalaciones Modernas |
El frecuencímetro se conecta en paralelo a la red. En monofásico funciona a 230 V (España/UE) o 127 V (México); en trifásico a 400 V o 220 V respectivamente.
Su aplicación principal: la sincronización de generadores con la red. El sincronoscopio es esencialmente dos frecuencímetros trabajando juntos. En esa operación, medio hercio de diferencia puede provocar desfase y daño severo.
¿Te interesa saber más? Nuestro artículo sobre Grado de contaminación y categoría de sobretensión profundiza en este tema.
Transformador de corriente (TC) y transformador de tensión (TT)
Se protege al personal y se obtiene una medida fiable cuando el TC y el TT se dimensionan y conectan según su clase; la prueba es que el secundario del TC nunca queda abierto bajo carga y que la clase del TC coincide con su función — 5P/10P para protección, 0,5/0,2S para facturación.

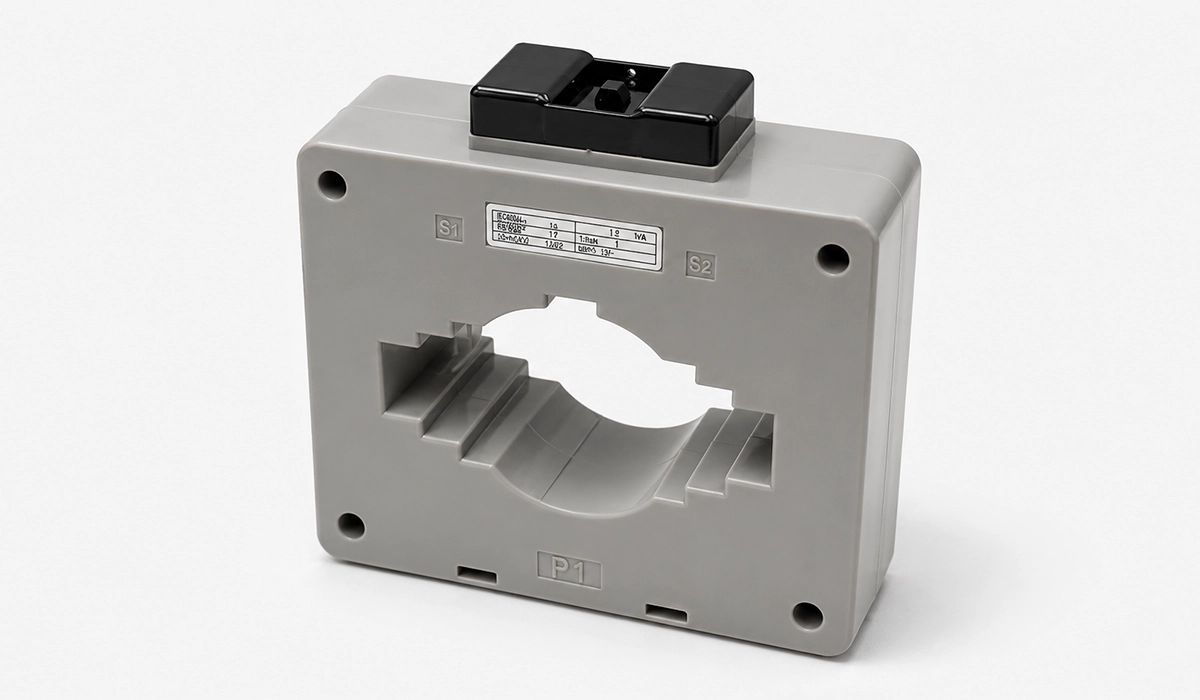

Transformador de corriente (TC)
Devanado primario en serie con el circuito de potencia. Secundario conectado a instrumentos de medida, relés de protección y equipos de registro. La impedancia del secundario es muy baja — condición de cortocircuito efectivo.
Bornes primarios: K (entrada) y L (salida). La corriente de fase debe entrar por K. Corriente secundaria típica: 5 A (relaciones habituales: 100/5, 200/5, 400/5).
| Parámetro | Especificación del TC |
|---|---|
| Conexión Primaria | En serie con el circuito de potencia |
| Conexión Secundaria | Instrumentos, relés, protección |
| Corriente Secundaria Nominal | Generalmente 5 A |
| Marcado de Bornes | K (entrada), L (salida) — mayúsculas en primario |
| Regla de Seguridad | Sin fusible en el secundario; nunca abrir con carga |
Clase de precisión del TC: para protección, 5P o 10P; para medida de facturación, 0,5 o 0,2S. Este dato no es administrativo: un TC de clase 1 usado en facturación introduce un error que se acumula mes a mes.

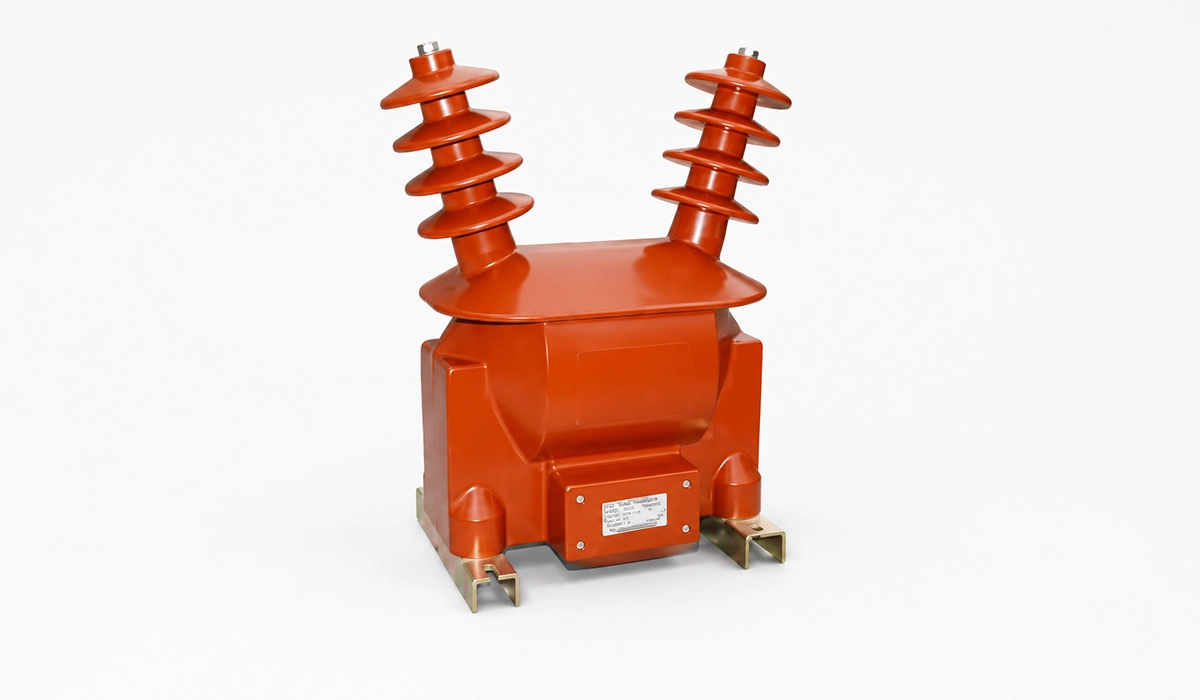

Transformador de tensión (TT)
Devanado primario en paralelo con el circuito. Secundario típico: 100 V. Relación de ejemplo: 20 kV / 100 V. En media y alta tensión, sin TT no hay medida directa posible.
Transductores: llevar la señal lejos
El transductor de corriente — o de tensión — toma la señal secundaria del TC (5 A) o del TT (100 V) y la convierte en una señal de 4–20 mA transmisible hasta 500 metros a la sala de control. Sin transductor, la señal de 5 A no puede recorrer esa distancia.
Salida del transductor: 20 mA a entrada nominal; 0 mA o 4 mA a entrada cero. Si necesitas 4 mA en cero, el transductor requiere alimentación independiente.
Conclusión — el instrumento correcto se elige por datos, no por catálogo
Se instrumenta bien un cuadro eléctrico cuando cada instrumento se selecciona cruzando magnitud, clase de precisión y método de conexión; la prueba es una instalación donde ningún operador trabaja a ciegas.
El hilo de esta guía sigue el recorrido de las magnitudes que importan en un cuadro o tablero: corriente (amperímetro + TC), tensión (voltímetro + TT), potencia (vatímetro / varímetro), factor de potencia (coseno fi), frecuencia (frecuencímetro), aislamiento (megóhmetro) y la alternativa digital que integra todo (analizador de redes).
Las tres decisiones de mayor palanca:
- Directo o por TC/TT: por encima de ~100 A o en media tensión, sin transformador de medida, no hay opción.
- Clase de precisión: 0,5 / 0,2 s para facturación; 1,5 para monitorización general. Confundir las dos cuesta dinero — hacia un lado u otro.
- Analógico o digital (analizador de redes): en instalaciones nuevas, el analizador gana casi siempre. En cuadros existentes, depende del coste de recableado y de si necesitas registro de datos.
En un cuadro bien instrumentado, el operador nunca va a ciegas. Y eso se nota en el mantenimiento, en la factura eléctrica y en la seguridad.
