Çift Yönlü Anahtar Nedir? Bağlantı Şeması ve Seçim Rehberi

Şebeke gitti. Jeneratör var, yük bekliyor ve enerjiyi bir kaynaktan diğerine almak gerekiyor. Bu geçişi güvenle yapan cihaza çift yönlü anahtar, sahadaki yaygın adıyla enversör şalter deniyor.

İş burada bitmiyor. Asıl mesele geçişi yapmak değil, iki kaynağın hiçbir anda aynı anda bağlı kalmamasını güvenceye almak. Enversör şalter tam olarak bunun için var.

Aşağıda cihazın ne yaptığını, çift yönlü anahtar bağlantı şeması üzerinden bağlantı mantığını ve 1-0-2 konumlarını, pako ile kollu biçimler arasındaki farkı, monofaze ve trifaze kullanımı, amper seçimini ve otomatik transfer şalterinden ayrıldığı noktaları bulacaksın.

Çift yönlü anahtar nedir, ne işe yarar?

Tek yükü iki kaynaktan birine bağlayan, ikisine aynı anda asla bağlamayan el kumandalı bir şalterdir.

Adı Fransızcadan geliyor: inverseur, yani çevirici, konum değiştirici. İngilizcede changeover switch ya da manual transfer switch denir; kontak yapısı ise double throw, yani çift yönlü: her kutup için iki hedef. Çift yönlü anahtar nedir sorusunun teknik cevabı bu kadar sade.

Burada bir isim karışıklığını çözelim. Aydınlatmada iki noktadan kumanda için kullanılan vaviyen anahtar ve elektronik devrelerdeki küçük çift konumlu düğmeler de teknik olarak çift yönlü çalışır; ancak bu yazının konusu, tesisatın tamamını taşıyan güç seviyesindeki cihazdır. Aradaki fark akımdır: biri bir lambayı yönetir, diğeri binanın ana beslemesini.

Bir ayrımı baştan koyalım, çünkü sahada sürekli karışıyor: enversör şalter kaynağı değiştirir, enerji üretmez. Jeneratör çalışmıyorsa, şalter senin için hiçbir şey yapamaz.

İkinci karışıklık daha yaygın. Kesintisiz güç kaynağı (UPS) enerjiyi depolar ve şebeke gittiği anda kendiliğinden devreye girer; arada kesinti olmaz. Çift yönlü anahtar depolamaz, üretmez, beklemez — sadece yolu değiştirir, hem de birinin kolu çevirmesiyle. Enversör şalter ne işe yarar sorusunun cevabı budur: kaynak seçimi, kesintisizlik değil.

Bu ayrım satın alma aşamasında para kaybettiriyor. Sunucusunu korumak isteyen biri şalter alıyor; kesinti anında sunucu yine kapanıyor. İki cihaz birbirinin alternatifi değil; büyük tesislerde ikisi birlikte bulunur — kesintisiz güç kaynağı ilk saniyeleri kapatır, jeneratör devreye girene kadar köprü kurar, şalter de kaynağı değiştirir.

Bu makaleyi faydalı bulduysanız, şalt ve bara sistemlerinde standartlar hakkındaki yazımıza da göz atabilirsiniz.

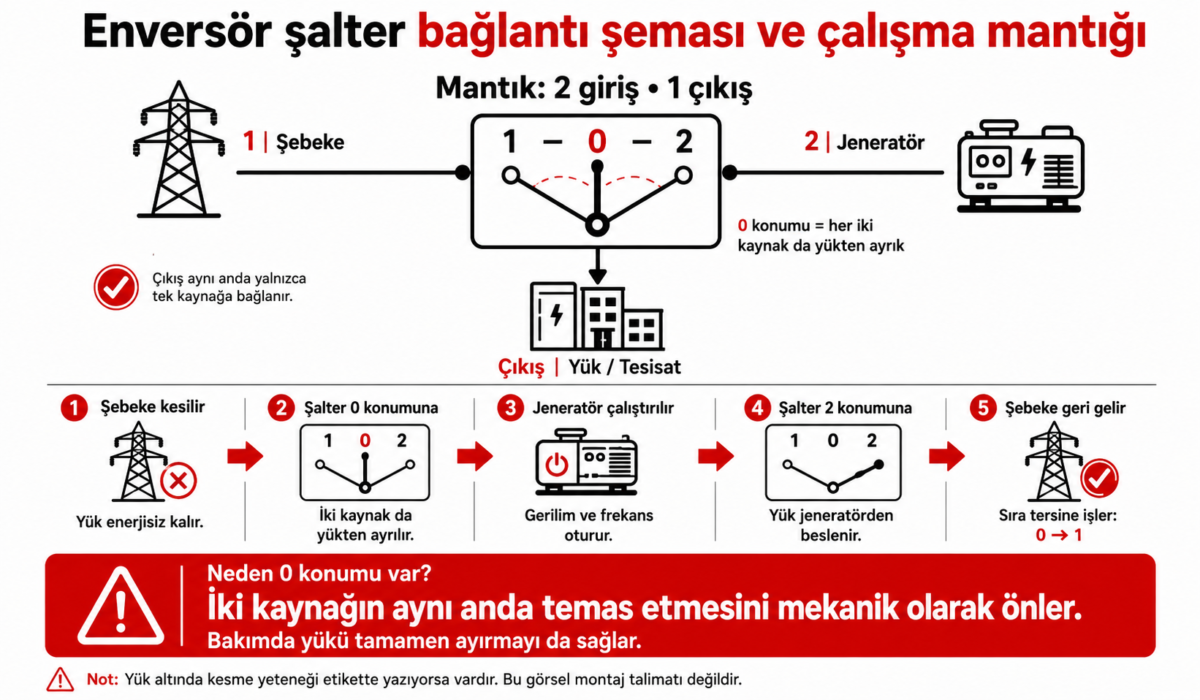

Çift yönlü anahtar bağlantı şeması ve çalışma mantığı

Cihazın mantığı üç uçtan ibaret: iki giriş, bir çıkış.

Birinci giriş şebekeden gelir. İkinci giriş jeneratörden. Çıkış ise yüke, yani panonun beslediği tesisata gider. Şalterin içindeki mekanizma, çıkışı bu iki girişten yalnızca birine bağlar — ya da hiçbirine.

Çift yönlü anahtar bağlantı şeması okunurken bakılacak ilk şey klemens gruplarıdır: hangi grup hangi kaynağa, hangisi yüke ait. Cihazın üzerinde bu gruplar genelde numaralandırılmış ya da renk kodlanmış olur; şemadaki numaralarla cihazdaki numaraların örtüştüğünü kontrol et, çünkü aynı görünen iki model farklı numaralandırma kullanabilir.

Trifaze cihazlarda her grup faz sayısı kadar klemens taşır. Şalterin bir yük ayırıcı gibi davrandığını unutma: yük altında kesme yeteneği cihazın etiketinde yazan şeydir; varsayılan değildir. Etikette bu bilgi yoksa, cihazı yük altında maniple etmek için tasarlanmış saymamalısın.

Kaynak değiştirme sırası şöyle işler:

1. Şebeke kesilir, yük enerjisiz kalır.
2. Şalter 0 konumuna alınır. Artık her iki kaynak da yükten ayrıktır.
3. Jeneratör çalıştırılır, gerilim ve frekans oturana kadar beklenir.
4. Şalter 2 konumuna alınır. Yük jeneratörden beslenmeye başlar.
5. Şebeke geldiğinde sıra tersine işler: şalter 0’a, jeneratör durdurulur, şalter 1’e.

Orta konum neden var? Cevap cihazın tüm varlık sebebi. Doğrudan 1’den 2’ye geçen bir mekanizmada, geçiş anında iki kaynağın bir mikrosaniye bile temas etmediğini kimse garanti edemez. 0 konumu bu ihtimali mekanik olarak ortadan kaldırır. Bakım sırasında da yükü tamamen ayırmanı sağlar.

Bu bölüm şemanın mantığını anlatır, montaj talimatı vermez. Uygulama Elektrik İç Tesisleri Yönetmeliği’ne uygun biçimde yetkili kişi tarafından yapılır.

Bu rehberi beğendiyseniz, daha fazla bilgi için kirlilik derecesi ve aşırı gerilim kategorisi hakkındaki detaylı yazımızı inceleyebilirsiniz.

1-0-2 konumları ne anlama gelir?

Üç konum, üç durum:

Piyasada 1-0-2 pako şalter adıyla satılan cihaz da tam olarak bu üç konumlu yapıdır. Numaralandırma evrensel değil — bazı üreticiler I-0-II yazar — ama sıralama mantığı aynıdır: bir kaynak, ayrık konum, diğer kaynak. Ortadaki sıfır her zaman ikisinin arasındadır, uçta değil.

Bu sıralama sadece bir etiket düzeni değil, mekanik bir güvencedir. Kolu 1’den 2’ye götürmek için zorunlu olarak 0’dan geçersin; atlamak mümkün değildir. 1-0-2 pako şalter bağlantı şemasında asıl bakman gereken şey de budur: hangi konumda hangi kontak grubunun kapandığını gösteren tablo.

Bakımda da aynı konum işe yarar. Yükü tamamen ayırmak istediğinde, 0 konumu tesisatı her iki kaynaktan da koparır.

Pako şalter mi, kollu enversör şalter mi?

Türkiye’de kaynak değiştirme işi iki farklı cihaz biçimiyle yapılıyor ve seçim çoğunlukla akım ile montaj biçimine göre yapılıyor.

Pako şalter,döner kamlı bir yapıdır. Kol çevrildikçe içerideki kam paketleri sırayla kontak açar ve kapatır; paket sayısı arttıkça aynı hareketle daha fazla kutup yönetilir. 1-0-2 konumlu tipler düşük ve orta akımlarda çok yaygındır; pano içine ya da kendi kutusuna monte edilir. Kutup değiştirici pako şalter ifadesi de aynı aileden gelir.

Kollu enversör şalter, adından anlaşılacağı gibi, kollu bir mekanizma taşır. Genelde daha yüksek akımlarda ve kumandanın pano önünden yapılması istendiğinde tercih edilir. Kolun kendisi konum göstergesi işlevi de görür — kapağı açmadan hangi kaynağın bağlı olduğunu görürsün.

Yüksek akımlarda kollu mekanizmanın tercih edilmesinin sebebi mekaniktir: kontakların açılıp kapanması için gereken kuvvet akımla birlikte büyür ve kollu yapı bu kuvveti daha rahat verir. Döner kamlı yapıda aynı işi yapmak belli bir akımdan sonra zorlaşır.

Seçerken bakılacaklar sınırlı: anma akımı, montaj biçimi, kumandanın pano önünden mi yapılacağı ve kilitleme ihtiyacı. Marka değil, bu dört başlık belirler.

Elektrik ölçü aletleri hakkında daha fazla bilgi edinmek için ilgili makalemizi buradan okuyabilirsiniz.

Monofaze mi, trifaze mi? Amper seçimi

Çift yönlü anahtar monofaze tesiste iki kutuplu, trifaze tesiste üç ya da dört kutuplu çözümlerle karşımıza çıkar. Dört kutuplu tipte nötr de ayrılır; nötrün ayrılıp ayrılmayacağı topraklama sistemine ve kaçak akım koruma düzenine göre belirlenir. Tesisin besleme biçimi neyse şalter de ona uyar; burada seçilecek bir şey yok, uyulacak bir durum var.

Asıl karar amperde. Bu üründe en çok konuşulan değerin 63 amper olmasının sebebi basit: 63 A, birçok bina ve işyeri ana beslemesinin bulunduğu akım aralığına denk gelir. Ama katalogdaki bu rakamlar senin tesisinin cevabı değil.

Seçim mantığı üç adımlı. Yükün gerçek akımından başla — sözleşme gücünden değil, gerçekten besleyeceğin yükten. Jeneratörün verebileceği akımı da hesaba kat; şalter ile kaynak birbirine uymalı. Ve motor ile pompa yüklerinin kalkış akımlarını unutma: bu yükler kalkarken anma akımının birkaç katını çeker; kat sayısı motor tipine ve yol verme yöntemine göre değişir.

Sürekli rejim akımına göre seçim yapmak, bu ürün ailesinde en sık yapılan hatadır. Şalter normal çalışmada sorunsuz görünür, sonra bir pompa kalkarken kontaklar zorlanır.

İkinci sık hata, şalteri jeneratörden büyük seçmek. Cihaz kâğıt üzerinde güvenli görünür ama kaynak o akımı zaten veremiyorsa, koruma zinciri baştan tutarsızdır. Şalter, yük ve kaynak üçünün aynı akım mantığına oturması gerekir.

Bu konu yalnızca başlangıç. Daha fazlasını öğrenmek için elektrik tesisatında koruma hakkındaki makalemizi keşfedin.

Çift yönlü anahtar mı, otomatik transfer şalteri mi?

Fark kalite farkı değil. Kimin orada olduğu ve geçişin ne kadar sürdüğü fark eder.

Enversör şalterde biri gidip kolu çevirir. Otomatik transfer şalteri kesintiyi kendisi algılar, jeneratörü çalıştırır ve saniyeler içinde geçişi yapar — karşılığında bakılması ve test edilmesi gereken bir kumanda devresi taşır. Manuel transfer şalteri, bu yazıda anlatılan çift yönlü anahtarın kendisidir; jeneratör transfer şalteri ise hem elle hem otomatik tipleri kapsayan genel bir isimdir.

Karar ölçütü tek cümlede: birkaç dakikalık kesinti sorun değilse, elle çözüm yeterlidir. Kesinti kritikse — sunucu odası, soğuk zincir, sürekli proses — karar artık maliyet meselesi olmaktan çıkar.

Apartman ve küçük işyeri ölçeğinde elle çözüm hâlâ yaygın ve mantıklı. Binada zaten bir görevli var, kesinti dakikalarla ölçülüyor ve kimse gece yarısı otomatik geçiş beklemiyor.

Bir de kimsenin baştan hesaba katmadığı bir kalem var: otomatik sistemin kumanda devresi de bakım ister. Test edilmeyen bir otomatik transfer şalteri, kesinti anında elle çözümden daha kötü durumdadır — çünkü kimse başında değildir ve çalışmadığı ancak o an anlaşılır.

Daha fazlasını öğrenmek ister misiniz? Elektrik arkı riski hakkındaki yazımız bu konuyu daha ayrıntılı ele alıyor.

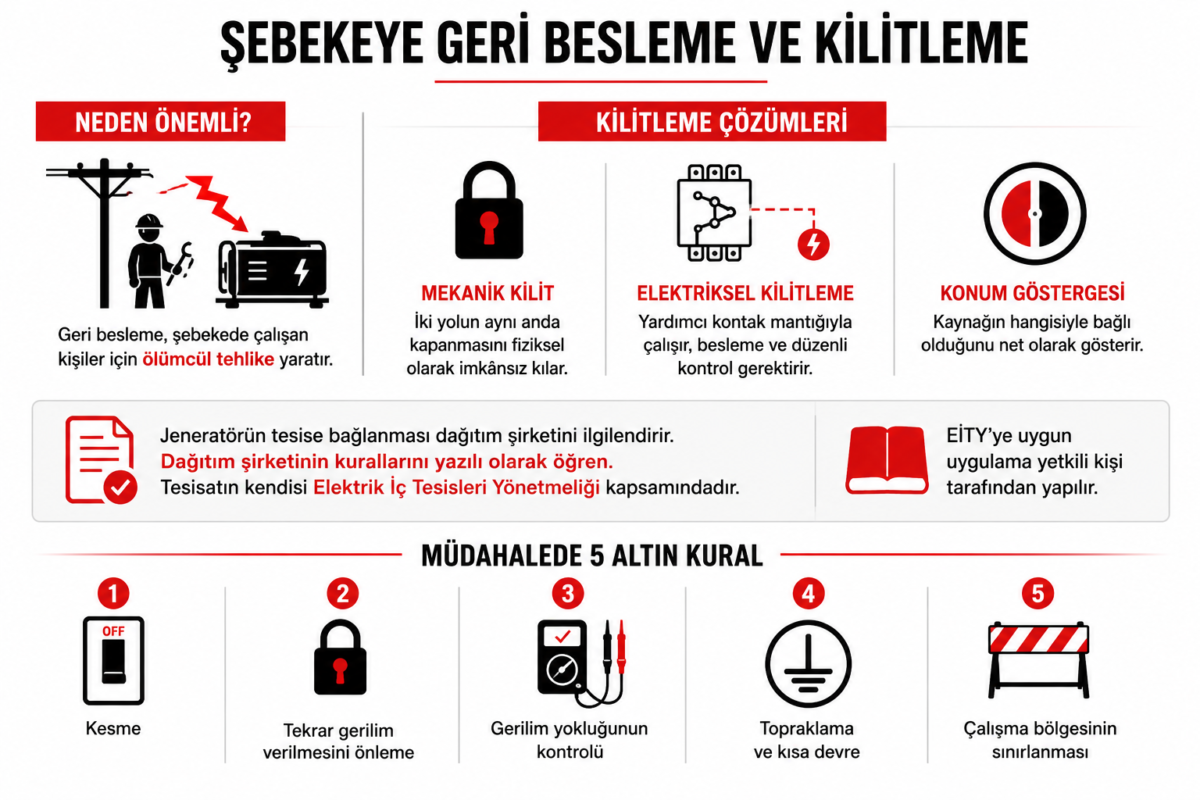

Şebekeye geri besleme ve kilitleme

Bu bölüm, cihazın güvenlik çekirdeği ve nedenini bilmek nasılından önce gelir.

Jeneratör tesisi beslerken o enerji şebekeye doğru kaçarsa, dağıtım şirketi personelinin enerjisiz kabul ettiği iletkenlerde gerilim olur. Hattı açmış, ölçmüş, çalışmaya başlamıştır. Kilitlemenin gerçek sebebi budur — yönetmelik maddesi değil, o iletkende çalışan kişi.

Mekanik kilit sorunu geometriyle çözülür: mekanizma iki yolun aynı anda kapanmasını fiziksel olarak imkânsız kılar. En sağlamı budur, çünkü çalışmasını gerektiren bir şey yoktur.

Elektriksel kilitleme aynı işi yardımcı kontak mantığıyla yapar. Uzaktan sinyal verebilir, ama beslemeye ve düzenli kontrole ihtiyaç duyar. Çoğu tesiste ikisi birlikte kullanılır; üstüne bir de konum göstergesi eklenir.

Yerel çerçeve: jeneratörün tesise bağlanması dağıtım şirketini ilgilendirir ve şebeke ile paralel çalışma senin tek başına vereceğin bir karar değildir. Bağlı olduğun dağıtım şirketinin kurallarını yazılı olarak öğren. Tesisatın kendisi ise Elektrik İç Tesisleri Yönetmeliği kapsamındadır.

Müdahale gerektiğinde prosedür bellidir: beş altın kural ve kilitleme–etiketleme. Kesme, tekrar gerilim verilmesini önleme, gerilim yokluğunun kontrolü, topraklama ve kısa devre, çalışma bölgesinin sınırlanması.

Çift yönlü anahtar nerede kullanılır?

En yaygın kullanım apartman ve site ölçeğinde. Apartman jeneratörü Türkiye’de olağan bir çözüm; asansör, hidrofor, merdiven aydınlatması ve güvenlik sistemleri kesinti anında bu şalter üzerinden jeneratöre alınır.

Küçük işyerlerinde ve ticari binalarda mantık aynı: kesinti dakikalar sürebilir, ama iş durmamalıdır. Şebeke–jeneratör transfer şalteri ihtiyacı en çok bu ölçekte ortaya çıkar.

Saha ve şantiye kurulumlarında cihaz geçici tesisin parçasıdır. Şebeke bağlantısı henüz yokken jeneratör tek kaynaktır; bağlantı geldikten sonra ikisi arasında geçiş yapılır.

Tarımsal sulama ve pompa tesislerinde ise şebekenin zayıf veya kesintili olduğu bölgelerde jeneratör asıl kaynak hâline gelebilir; orada şalter günlük kullanılan bir ekipmandır ve seçiminde kalkış akımı her şeyden önce gelir.

Ortak nokta hepsinde aynı: tek yük, iki kaynak ve ikisinin asla buluşmaması gereken bir an.

Çift yönlü anahtarda standartlar ve uygunluk

Ürün standardı TS EN 60947-3 (IEC 60947-3). Alçak gerilim şalterlerini, ayırıcıları ve yük ayırıcılarını sınıflandırır. Kaynak değiştirme donanımına özel standart ise, TS EN 60947-6-1 transfer anahtarlama donanımını ayrıca tanımlar.

Aradaki farkı bilmekte fayda var, çünkü etiket okurken işe yarar: bir ayırıcı yalıtımı sağlar ama yük altında kesmek için tasarlanmamıştır; yük ayırıcı ikisini birden yapar. Kaynak değiştiren bir cihazın yük altında kesebilmesi gerekir.

Kapanışta iki başlık daha. Montaj yerine göre IP koruma sınıfı — TS EN 60529 kapsamındadır ve dış ortamda, nemli mahalde veya tozlu sahada seçtiğin sınıf cihazın ömrünü belirler. Bir de cihazın CE işareti ve TSE belgesi: etikette yoksa, o cihazın hangi şartlarda test edildiğini bilmiyorsun demektir.

Sonuç

Çift yönlü anahtar tek bir iş yapar ve onu her zaman yapmak zorundadır: iki kaynağı birbirinden ayrı tutmak. Geri kalan her şey bunun etrafında kurulur.

Doğru seçim yükten başlar, katalogdan değil. Gerçek akımını, faz yapını ve jeneratör kapasiteni bilerek bak; etiket o zaman kendi kendini okutur. Bu üç rakamı çıkar, gerisi kısa bir karşılaştırmaya iner.
