Elektrik Tesisatında Koruma: Kısa Devre, Aşırı Yük ve Kaçak Akım

Elektrik tesisatında koruma, aşırı yük, kısa devre ve toprak hatası gibi farklı koşullara uygun cihazların birlikte seçilmesiyle sağlanır. Aşırı yük ve kısa devre için aşırı akım koruması; artık akım için kaçak akım koruması kullanılır. Her cihazın işlevi ve diğer cihazlarla koordinasyonu tasarımda doğrulanmalıdır.

Tesisatta aşırı yük akımı iletkenin taşıma kapasitesini aşabilir, yalıtım arızası ile iletkenler arasında kısa devre oluşabilir veya akımın bir bölümü koruma iletkeni ya da toprak üzerinden dönebilir. Bu olayların akım düzeyi ve oluşma biçimi farklı olduğu için koruma cihazı da arızaya ve tesisin topraklama düzenine göre seçilir.

Bu arızalar farklı biçimde gelişir ve aynı koruma cihazıyla her zaman algılanamaz. Bu nedenle elektrik tesisatında koruma cihazı seçerken arıza türü, beklenen hata akımı, iletken özellikleri ve tesisin işletme koşulları değerlendirilir.

Elektrik Tesisatında Koruma Gerektiren Arıza Türleri

Koruma tasarımının ilk adımı; aşırı yük, kısa devre ve toprak hatası gibi durumları ayırıp her biri için uygun açma koşullarını belirlemektir.

Kısa cevap: Tesisat korumasında öne çıkan arıza koşulları aşırı yük, kısa devre ve toprak hatasıdır. Aşırı yük devrenin kapasitesini aşan akımdır ve aşırı ısınmaya yol açabilir. Kısa devre farklı potansiyeldeki iletkenler arasında düşük empedanslı hata yolunun oluşmasıdır; akımın büyüklüğü şebeke empedansına bağlıdır. Toprak hatasında akım, yalıtım arızası nedeniyle amaçlanan yolun dışına çıkar. Hangi korumanın açacağı; hata akımı, topraklama sistemi ve cihaz ayarlarına bağlıdır.

Arıza türlerinin ayrılması; cihaz seçimini, açma süresini, kesme kapasitesini ve koruma koordinasyonunu belirler.

Kısa Devre ve Kısa Devre Koruması

Kısa devre, farklı potansiyeldeki aktif iletkenler arasında veya aktif iletken ile toprak arasında düşük empedanslı bir hata yolunun oluşmasıdır. Hata akımının değeri kaynağın ve devre yolunun empedansına göre değişir; her kısa devrede aynı büyüklükte akım oluşmaz.

Yüksek kısa devre akımı iletkenlerde hızlı ısınma, elektromanyetik kuvvet ve ark riski yaratabilir. Koruma cihazının açma karakteristiği, tesisin hesaplanan kısa devre akımına ve iletkenlerin dayanımına uygun olmalıdır.

Kısa devre koruması, iletken ve ekipmanların zarar görmesini önleyecek sürede açmalıdır. Otomatik sigortada manyetik açma, kompakt şalterde termik-manyetik veya elektronik açtırma birimi bu işlevi görebilir; bazı tesislerde koruma rölesi devre kesiciye açma komutu verir. Cihazın anma kesme kapasitesi montaj noktasındaki beklenen kısa devre akımını karşılamalı, açma süresi de iletken dayanımı ve koordinasyonla doğrulanmalıdır.

Aşırı Yük ve Aşırı Akım

Burada bir terim karışıklığı var; netleştirelim. Aşırı akım, devrenin anma değerinin üzerindeki her akımı kapsayan genel bir kavramdır — hem aşırı yük hem kısa devre bu başlığın altındadır.

Aşırı yük, devrenin tasarlanmış kapasitesinin üzerinde yüklenmesinden kaynaklanan aşırı akımdır. Aynı devreye kapasitesini aşan yükler bağlanması veya motorun uzun süre zorlanması iletken ve sargılarda ısınmaya neden olabilir.

Aşırı yük ve kısa devrenin akım-zaman davranışları farklıdır. Aşırı yükte koruma, iletkenin izin verilen sıcaklık sınırını aşmasını önlemelidir. Kısa devrede ise hata akımı yeterince hızlı kesilmelidir. Gerçek açma süresi cihaz eğrisi, akım seviyesi ve sistem koşullarına göre belirlenir.

Aşırı yük koruması, kısa süreli normal akım değişimlerinde gereksiz açmayı önlerken sürekli aşırı yükte iletkeni koruyacak zaman-akım karakteristiğine sahip olmalıdır. Motor kalkış akımı dikkate alınırken motor, kablo ve koruma cihazı birlikte değerlendirilir; kalkış boyunca açmaması her koşulda güvenli olduğu anlamına gelmez.

Toprak Kaçağı ve Gövde Hatası

Toprak hatası, yalıtım bozulduğunda akımın aktif iletkenden koruma iletkenine, iletken gövdeye veya toprağa yönelmesiyle oluşabilir. Metal gövdenin gerilim altında kalması olası sonuçlardan biridir. Hatanın nasıl algılanacağı, tesisin TN, TT veya IT topraklama düzenine ve kullanılan koruma cihazlarına bağlıdır.

Toprak hatası akımı, aşırı akım korumasını açtıracak düzeye ulaşmayabilir; bu durumda artık akım koruma cihazı ek koruma sağlayabilir. Kaçak akım rölesi her elektrik çarpmasını önlemez ve aşırı akım korumasının yerine geçmez. Koruma yöntemi topraklama sistemine ve otomatik beslemenin kesilme koşullarına göre seçilir.

Bu konu yalnızca başlangıç — daha fazlasını öğrenmek için elektrik ölçü aletleri hakkındaki makalemizi inceleyin.

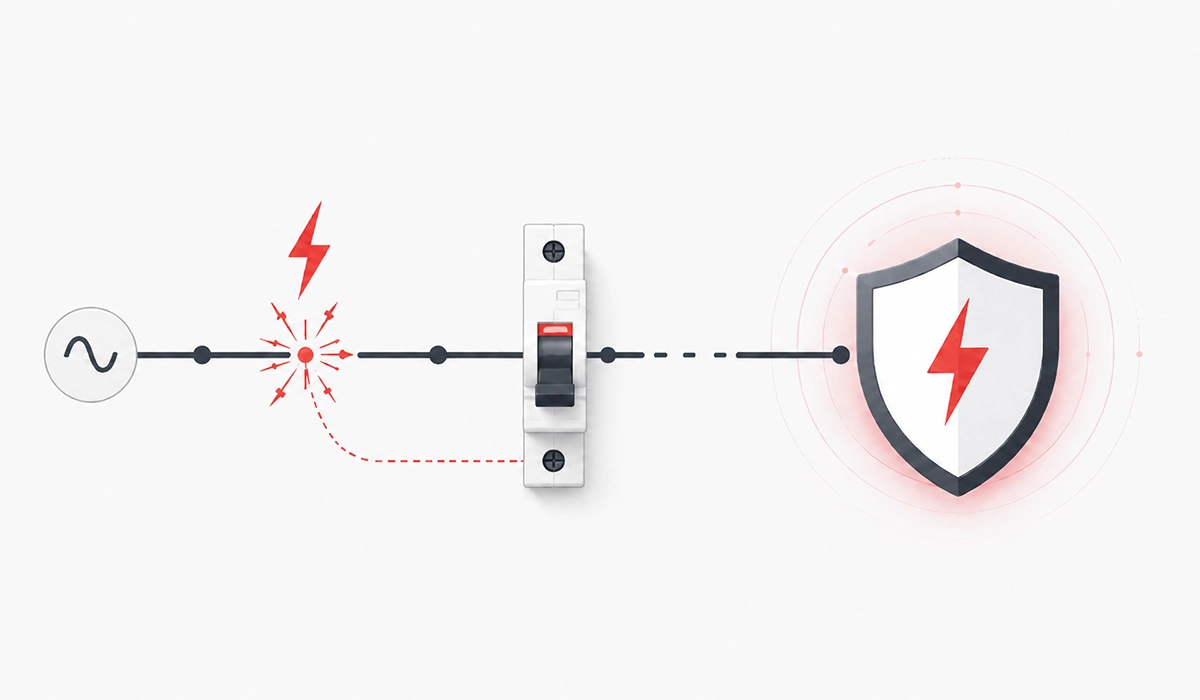

Elektrik Tesisatında Aşırı Akım ve Kısa Devre Koruma Cihazları

Kısa Devre Koruma Rölesi ve Devre Kesici

Kısa devre koruma rölesi, elektriksel büyüklükleri izleyerek arızayı algılar ve genellikle devre kesiciye açma komutu gönderir. Bu yapı orta ve yüksek gerilim sistemlerinde, ayrıca koruma koordinasyonunun ayrı röle ve kesiciyle kurulduğu tesislerde görülür. Alçak gerilimde MCB veya kompakt şalter gibi cihazlar koruma ve kesme işlevlerini aynı cihazda birleştirebilir. Çözüm; arıza akımı hesabı, açma süresi, kesici dayanımı ve selektivite çalışmasıyla birlikte belirlenir.

Cihaz seçerken anma akımı, kesme kapasitesi, kablo koruması ve üst-alt cihazlarla koordinasyon birlikte değerlendirilir.

Sigorta Çeşitleri ve Kullanım Alanları

Eriyen telli sigortalar belirli akım-zaman koşullarında eriyerek devreyi açar. Uygun sigorta sınıfı, korunan ekipman ve devrenin çalışma koşullarına göre seçilir; örneğin gG genel amaçlı korumada, aM ise motor devrelerinde kısa devre korumasında kullanılabilir ve aşırı yük koruması ayrıca sağlanır.

Yaygın tipler arasında buşonlu (vidalı) sigorta, bıçaklı sigorta ve silindirik sigorta bulunur. Boyut, anma akımı, gerilim, kullanım kategorisi ve kesme kapasitesi uygulamaya göre belirlenmelidir.

Sigorta kullanım kategorisi önemlidir. gG sigortalar genel amaçlı aşırı akım korumasında kullanılır. aM sigortalar motor devrelerinde kısa devre koruması için tasarlanır; aşırı yük koruması termik röle veya uygun motor koruma cihazıyla ayrıca sağlanır.

Otomatik Sigorta ve Devre Kesici

Minyatür devre kesici (MCB), uygun model ve uygulamada aşırı yük ile kısa devre korumasını bir arada sağlar. Termik açtırma aşırı yüke, manyetik açtırma yüksek kısa devre akımına karşı çalışır. Açma karakteristiği ve kesme kapasitesi devre hesaplarına göre seçilir; arıza giderilmeden cihaz tekrar devreye alınmamalıdır.

B, C ve D gibi açma eğrileri, MCB’nin ani manyetik açma aralığını ifade eder. IEC 60898-1 kapsamındaki yaygın aralıklar yaklaşık olarak şöyledir; kesin seçim ürünün standardı ve üretici eğrisiyle doğrulanmalıdır:

• B eğrisi: yaklaşık 3–5 × In ani açma aralığı; düşük kalkış akımlı yüklerde değerlendirilebilir.
• C eğrisi: yaklaşık 5–10 × In ani açma aralığı; kalkış akımı daha yüksek yüklerde değerlendirilebilir.
• D eğrisi: yaklaşık 10–20 × In ani açma aralığı; yüksek ilk akım çeken yüklerde değerlendirilebilir.

Devre kesici genel bir cihaz sınıfıdır; MCB ve kompakt şalter (MCCB) bu sınıfa girer. Eğri seçimi tek başına yeterli değildir: beklenen kısa devre akımında kesme kapasitesi, en düşük hata akımında gereken açma süresi ve üst-alt korumalarla seçicilik de kontrol edilir.

Kompakt Şalter ve Koruma Seçiciliği

Kompakt şalter (MCCB), ana ve tali dağıtım gibi daha yüksek akım seviyelerindeki devrelerde kullanılabilir. Uygun akım aralığı ve açtırma ünitesi cihaz modeline göre değişir.

Bazı modellerde termik ve manyetik eşikler veya elektronik açtırma ayarları yapılabilir; ayar kapsamı ürün tipine bağlıdır. Bu imkân koordinasyon ve seçicilik tasarımına yardımcı olur, ancak tek başına seçicilik garantisi vermez.

Seçicilik, mümkün olduğunda arızaya en yakın cihazın açarak arızasız devrelerin enerjili kalmasına yardımcı olmasıdır. Bu davranış üretici koordinasyon tabloları ve sistem hesabıyla doğrulanmalıdır; her arıza düzeyinde tam seçicilik sağlanamayabilir.

Termik Röle ve Termik Manyetik Şalter

Termik aşırı yük rölesi motor devresini aşırı yüke karşı korur; tek başına kısa devre koruması sağlamaz. Kontaktörlü yol vericilerde üretici koordinasyon tablolarına uygun kısa devre koruma cihazıyla birlikte kullanılır.

Klasik termik rölelerde bimetal eleman akımın ısıl etkisiyle çalışır. Zaman-akım karakteristiği motorun kalkış koşullarıyla uyumlu seçilmeli; röle ayarı motor etiket akımı ve üretici talimatlarına göre yapılmalıdır.

Termik-manyetik devre kesicide termik açtırma aşırı yük, manyetik açtırma ise kısa devre koruması sağlar. Ayarlar ve kullanım sınırları ürünün teknik dokümanına göre değerlendirilmelidir.

Motor Koruma Şalteri

Motor koruma şalteri motor devrelerinde aşırı yük ve kısa devre korumasını aynı cihazda sunabilir. Faz kaybı veya faz dengesizliği koruması modelin özelliklerine bağlıdır; teknik dokümandan doğrulanmalıdır.

Faz kaybında motorun davranışı yüke ve devre koşullarına göre değişir; motor aşırı ısınabilir. Faz kaybı koruması gerekiyorsa seçilen cihazın bu işlevi içerdiği kontrol edilmeli veya uygun ayrı bir koruma çözümü kullanılmalıdır.

Ayarlanabilir modellerde termik eşik motorun etiket akımına ve üretici talimatlarına göre ayarlanır; ayar aralığı işletme koşullarıyla uyumlu olmalıdır.

Kaçak Akım Rölesi ile Toprak Hatasına Karşı Koruma

Artık akım cihazı, ölçtüğü iletkenlerden geçen akımlar arasındaki dengesizliği algılar ve ürünün tanımlı çalışma koşullarında devreyi açar. Açma eşiği ve süresi cihazın tipine göre değişir.

Kaçak akım rölesi nedir? Devreye giren ve devreden akımları sürekli karşılaştıran bir korumadır. Normal çalışmada bu iki değer eşittir. Aradaki fark, akımın bir kısmının başka yoldan — insan gövdesi ya da toprak üzerinden — kaçtığı anlamına gelir. Röle bu farkı algılar ve devreyi keser.

RCCB olarak bilinen kaçak akım devre kesicisi artık akım koruması sağlar; aşırı yük ve kısa devre koruması sağlamaz. RCBO ise artık akım korumasını aşırı akım korumasıyla birleştirir.

Anma artık çalışma akımı ve açma süresi; kullanım amacı, mevzuat, topraklama sistemi ve diğer korumalarla koordinasyona göre seçilir. 30 mA cihazlar belirli devrelerde ek kişi koruması amacıyla kullanılabilir; 300 mA seçici cihazlar bazı uygulamalarda yangın riskini azaltmaya yardımcı olur. Bu değerler her tesis için otomatik ve tek başına yeterli seçim değildir.

AC, A, F veya B tipi artık akım cihazı, yükün oluşturabileceği artık akım dalga biçimine göre seçilir. Doğrultucu, hız kontrol sürücüsü ve inverter içeren devrelerde uygun tip, ekipman üreticisinin talimatları ve tesis tasarımıyla belirlenmelidir.

Test butonunun kullanım aralığı için cihaz üreticisinin talimatları ve yerel bakım prosedürleri izlenmelidir. Test butonu cihazın açma işlevini kontrol eder; tesisatın tamamının veya topraklama düzeninin ölçümle doğrulanmasının yerine geçmez.

Bu konu yalnızca başlangıç — daha fazlasını öğrenmek için kirlilik derecesi ve aşırı gerilim kategorisi hakkındaki makalemizi inceleyin.

Elektrik Çarpmasına Karşı Koruma Önlemleri

Elektrik çarpması riskini azaltmak için temel yalıtım, koruma iletkeni, otomatik besleme kesme ve gerektiğinde ek koruma birlikte değerlendirilir.

Elektrik çarpması, vücuttan akım geçmesiyle oluşur. Risk; akımın büyüklüğü ve süresi, izlediği yol, temas koşulları ve gerilim gibi etkenlere bağlıdır. Tek bir akım veya gerilim değerine bakarak güvenlik sonucu çıkarılamaz.

Koruma iki katmanda kurulur.

Temel koruma, normal çalışmada gerilim altındaki parçalara dokunulmasını engeller: yalıtım, muhafazalar, bariyerler, uygun koruma sınıfı (IP) seçimi.

Arıza durumunda koruma, yalıtım hatasında tehlikeli dokunma gerilimini ve arızanın süresini sınırlamaya çalışır. Koruma iletkeni, topraklama düzeni ve otomatik beslemenin kesilmesi bu zincirin parçalarıdır; artık akım cihazı gerekli görülen uygulamalarda ek koruma sağlar.

Buna eş potansiyel (potansiyel dengeleme) bağlantısı eklenebilir. Yönetmelik ve proje kapsamında bağlantıya alınması gereken iletken bölümler, uygun koruma iletkenleriyle bağlanır. Amaç, aynı anda dokunulabilen bölümler arasındaki tehlikeli potansiyel farklarını sınırlamaktır.

Topraklama Sistemiyle Elektriksel Koruma

Topraklama ve koruma iletkenleri, arıza durumunda otomatik beslemenin gerekli sürede kesilmesine yardımcı olacak biçimde tasarlanır. Sonuç, şebeke tipi ve koruma cihazı özellikleriyle birlikte doğrulanmalıdır.

Koruma topraklaması, elektrikli ekipmanların açık iletken bölümlerinin koruma iletkeni üzerinden tesisin topraklama düzenine bağlanmasıdır. Etkin işlevi şebeke tipine, bağlantılara ve koruma cihazlarının açma koşullarına bağlıdır.

Arıza akımının yolu ve büyüklüğü; TN, TT veya IT topraklama düzenine, hata çevrimi empedansına, koruma cihazına ve bağlantıların sürekliliğine bağlıdır. Bu nedenle yalnızca elektrot direncine bakmak yeterli değildir; otomatik kesme koşulları ve ilgili ölçümler proje ve mevzuat hükümlerine göre doğrulanmalıdır.

Topraklama tesisatında topraklayıcı, topraklama iletkenleri, ana topraklama barası ve koruma iletkenleri bulunabilir. Düzenin kapsamı ve bağlantı biçimi tesisin şebeke tipine ve tasarımına göre belirlenir.

Topraklama ve koruma ölçümleri, ilk doğrulama ve periyodik kontrol gerekliliklerine göre yapılmalı; sonuçlar kaydedilmelidir. Toprak koşulları saha özellikleri ve mevsimle değişebileceğinden, ölçüm yöntemi tesisin topraklama düzenine uygun olmalıdır.

Elektrik Koruma Sistemleri: Ek Yöntemler

Yalıtım, elektriksel ayırma ve güvenli çok düşük gerilim gibi yöntemler belirli kullanım koşullarında ek güvenlik sağlayabilir. Seçim, ilgili standart ve uygulama şartlarına göre yapılır.

Ayırma transformatörü elektriksel olarak ayrılmış bir devre oluşturur ve özel uygulamalarda kullanılır. Bu yöntem tek başına her teması güvenli hâle getirmez; ilk yalıtım hatasının izlenmesi ve ikinci hatanın riskleri de tasarlanmalıdır. Tıbbi alanlardaki uygulamalar ilgili özel standartlara göre ele alınır.

Çift veya güçlendirilmiş yalıtım, gerilim altındaki bölümler ile erişilebilir yüzeyler arasında ilave yalıtım sağlar. Bu sınıftaki ekipman ürün standardına uygun kullanılmalı ve koruma sınıfı gerekliliklerine göre tesis edilmelidir.

Güvenli çok düşük gerilim (SELV/PELV), gerilim seviyesinin yanı sıra kaynak, devre ayırımı ve kurulum koşullarıyla tanımlanır. Kullanım alanı ve izin verilen sınırlar ilgili standart ve mevzuata göre belirlenmelidir.

Elektrik Tesisatı Koruma Standartları ve Yönetmelikleri

Koruma tasarımı ilgili ürün standartları ve tesisat mevzuatı birlikte dikkate alınarak hazırlanır. Proje, uygulama ve muayene gereklilikleri tesis türüne göre kontrol edilmelidir.

Türkiye’de elektrik tesisatında koruma iki katmanda düzenlenir: ürün standartları ve tesis yönetmelikleri.

Ürün tarafında TS EN 60947-2 devre kesicileri, TS EN 61008 ve TS EN 61009 kaçak akım koruma cihazlarını, TS EN 60269 ise elektrik sigortalarını kapsar. Bu standartlar cihazın açma karakteristiğini, kesme kapasitesini ve deney koşullarını tanımlar.

Tesis tarafında Elektrik İç Tesisleri Yönetmeliği ve Elektrik Kuvvetli Akım Tesisleri Yönetmeliği geçerlidir. Koruma cihazının seçimi, topraklama düzeni, iletken kesitleri ve muayene esasları bu metinlerde yer alır.

Cihaz seçimi; kesme kapasitesi ve açma karakteristiğinin yanı sıra kablo koruması, topraklama sistemi, otomatik kesme süresi ve cihazlar arası koordinasyonla birlikte doğrulanmalıdır. Güncel projede yürürlükteki mevzuat ve ilgili standartların uygulanabilir baskısı esas alınmalıdır.

Elektrik Tesisatında Koruma Tasarımının Temel Adımları

Etkili koruma tasarımı; arızayı algılayan, gerekli devreyi açan ve arızasız bölümlerin işletmesini mümkün olduğunca sürdüren cihazların koordinasyonuna dayanır.

Elektrik tesisatında koruma, tek bir cihazın değil, birbiriyle uyumlu koruma elemanları ve doğru tesisat tasarımının işidir. Her eleman belirli arıza koşullarını algılayıp sınırlamak üzere seçilir.

Tasarımda kısa devre akımı ve kesme kapasitesi, aşırı yük koruması ve iletken boyutlandırması, artık akım korumasının gerekliliği ve tipi, topraklama sürekliliği ve otomatik kesme koşulları birlikte incelenir. Cihaz ayarları ve seçicilik üretici verileriyle doğrulanır.

Devreye alma doğrulaması ve planlı bakım da tasarımın parçasıdır. Test butonu üretici talimatlarına göre kullanılmalı; topraklama ve koruma ölçümleri ile bağlantı kontrolleri uygun prosedürlerle kayıt altına alınmalıdır.
