Bir orta gerilim hücresinde devrenin açılmış görünmesi, ilgili bölüm üzerinde güvenle çalışılabileceğini tek başına göstermez. Topraklama ayırıcısı, enerji kaynağından ayrılmış bir devre bölümünü toprakla irtibatlandırarak güvenli çalışma durumunun oluşturulmasına katkı sağlar.
Doğru güvenlik zinciri yalnızca bir cihazın konumuna dayanmaz. Tipik bir OG hücresinde devre önce uygun anahtarlama cihazıyla açılır, elektriksel olarak ayrılır, yeniden enerjilenmeye karşı güvenceye alınır ve gerilim yokluğu doğrulanır. Topraklama ve kısa devre etme düzeni ile yakındaki gerilimli bölümlere karşı alınacak önlemler de çalışma kapsamına göre belirlenir.
Buradaki kritik nokta şudur: kilitleme (interlock) sisteminin izin vermesi ile gerilim yokluğu kontrolü aynı şey değildir. Üretici tasarımı, tek hat şeması ve işletme prosedürü birlikte değerlendirilmelidir. Peki topraklama ayırıcısının kapanmasına hangi koşullar izin verir ve kilitlemeler yanlış manevrayı nasıl engeller?
Bu cihazın hücre ve tesis düzeyindeki gerekliliklerle ilişkisini şalt ve bara sistemlerinde standartlar rehberinde inceleyebilirsiniz.
Okumak yerine dinlemeyi tercih ederseniz, makalenin devamını aşağıdaki ses dosyasından dinleyebilirsiniz.
Topraklama Ayırıcısı Nedir ve Ne İşe Yarar?

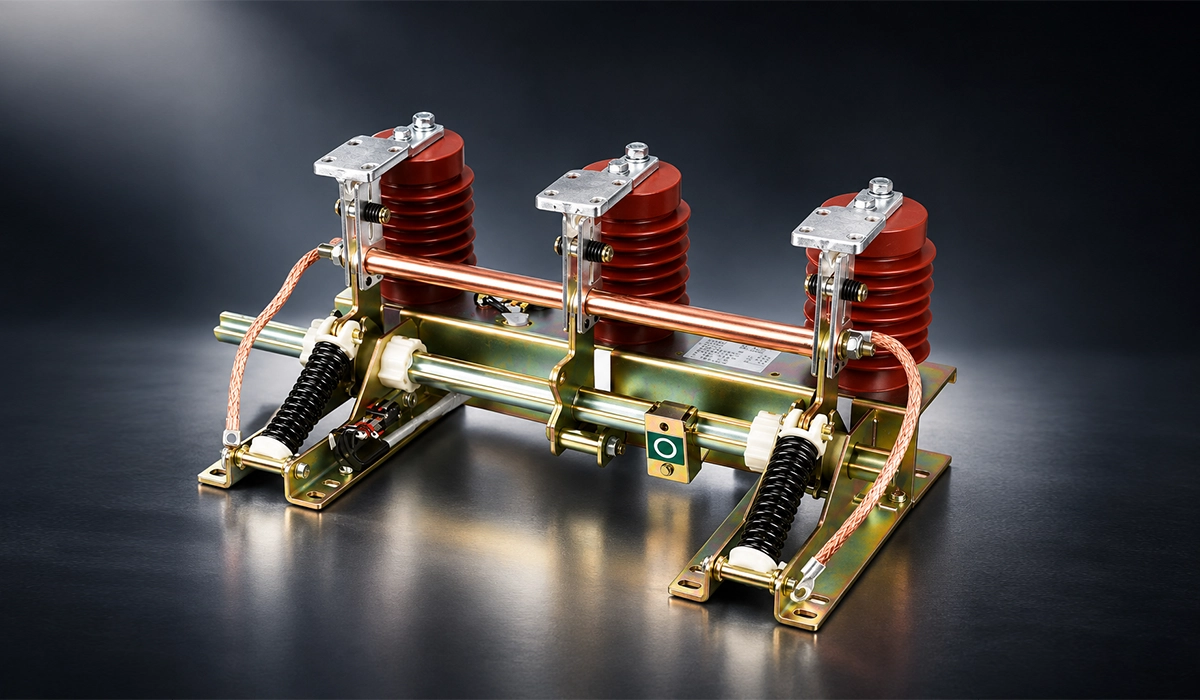

Topraklama ayırıcısı (earthing switch), izole edilmiş bir devre bölümünü toprağa bağlamak için kullanılan anahtarlama cihazıdır. OG hücrelerde kablo tarafının veya tasarıma bağlı olarak başka bir ilgili devre bölümünün güvenli topraklama durumuna alınmasına yardımcı olur.
Görevi bir kesicinin yaptığı gibi normal yük akımını veya arıza akımını kesmek değildir. Bu nedenle topraklama anahtarı, kesici veya normal ayırıcının yerine kullanılan bir cihaz olarak değerlendirilmemelidir.

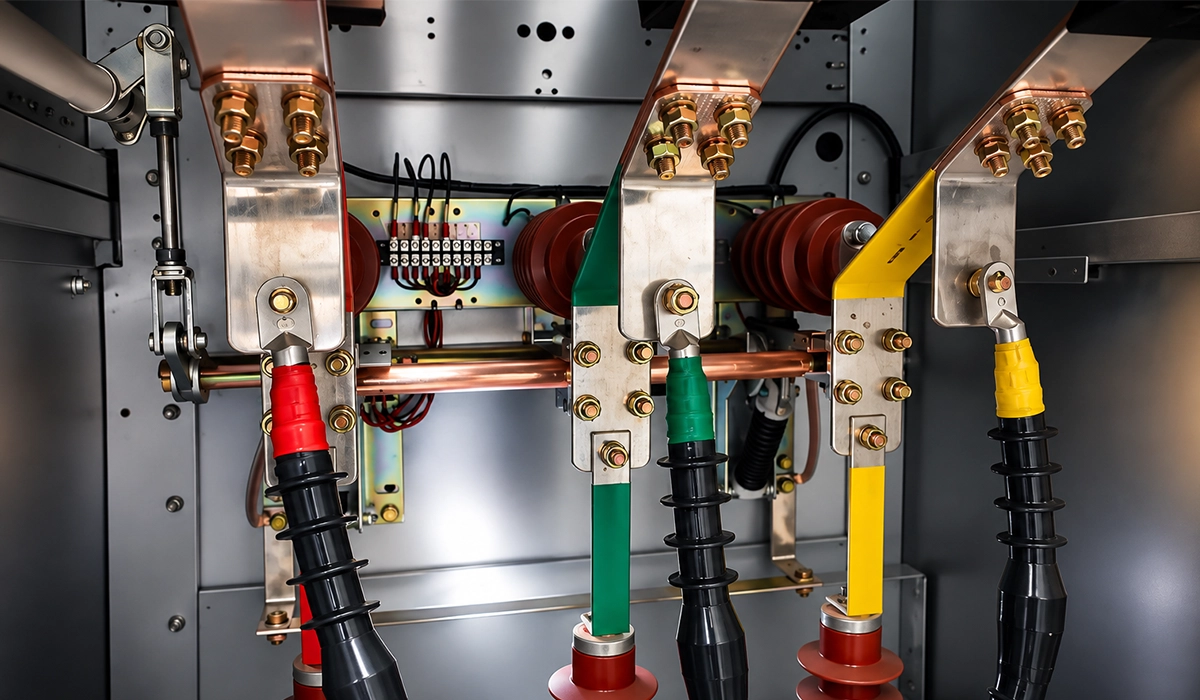

Metal mahfazalı OG hücrelerde cihaz çoğu zaman kablo bölmesiyle ilişkili olarak bulunur. Bazı tasarımlarda bara tarafını topraklamak için de ayrı uygulamalar görülebilir. Örneğin ABB’nin UniGear ZS1 dokümanında topraklama ayırıcısının kablo topraklamasında kullanılabildiği, bazı uygulamalarda bara sistemine de uygulanabildiği belirtilir.
Cihaz manuel bir işletme mekanizmasına sahip olabilir veya tasarıma göre motorlu işletme uygulanabilir. Konum bilgisinin operatör tarafından açık biçimde doğrulanabilmesi de güvenlik zincirinin önemli bir parçasıdır.
Bu fonksiyon, tesisin PE iletkeni veya genel koruma topraklamasıyla aynı konu değildir. Burada ele alınan işlev, OG hücresindeki belirli devre bölümünün bakım ve çalışma güvenliği için toprağa bağlanmasıdır. Cihazın kapalı olması, hücrenin bütün bölmelerinin topraklandığını göstermez; kapsanan bölüm tek hat şemasından belirlenir.
Bu makaleyi faydalı bulduysanız, TN TT IT topraklama sistemleri hakkındaki yazımıza da göz atabilirsiniz.
Topraklama Ayırıcısı Ne Zaman Kapatılır?
Topraklama ayırıcısı, ilgili devre tüm olası besleme kaynaklarından güvenli biçimde ayrıldıktan, yeniden enerjilenmeye karşı önlem alındıktan, gerilim yokluğu uygun yöntemle doğrulandıktan ve hücre tasarımının gerektirdiği kilitleme şartları sağlandıktan sonra işletilmelidir.
Ancak bu ifade evrensel bir mekanik sıra anlamına gelmez. Kesici, ayırıcı, yük ayırıcısı veya çekmeceli cihazın hangi konumda olması gerektiği kullanılan hücrenin tasarımına bağlıdır.
Kesici hangi konumda olmalıdır?
Kesici, yük ve arıza akımlarının açılması için kullanılan anahtarlama cihazıdır. Topraklama bıçağı bu görevin yerine geçmez.
Tipik kesicili bir OG hücresinde temel mantık, önce kesicinin açılması ve ardından ilgili devre bölümünün enerji kaynağından ayrılmasıdır. Ancak kesin operasyon sırası üreticinin tek hat şeması ve işletme talimatına göre doğrulanmalıdır.
Çekmeceli tasarımlarda cihazın servis, test veya ayrılmış konumu da interlock mantığının parçası olabilir. ABB’nin UniGear ZS1 örneğinde topraklama ayırıcısının kapatılması için çekmeceli cihazın test konumunda bulunması şartlardan biridir; aynı tasarımda topraklama ayırıcısı kapalıyken cihazın servis konumuna sürülmesi engellenir.
Bu, bütün OG hücrelerinde aynı koşulun kullanıldığı anlamına gelmez. Önemli olan, enerjilendirme yolu ile topraklama yolunun aynı anda tehlikeli bir konfigürasyonda birleşmesini engellemektir.
Ayırıcı veya yük ayırıcısı hangi konumda olmalıdır?
Bir ayırıcı veya yük ayırıcısının bulunduğu hücrede, topraklama yapılacak bölümün enerji kaynağından ayrılması gerekir.
Bu nedenle tipik kesici ve ayırıcı kilitlemesi, anahtarlama cihazlarının yanlış sırayla işletilmesini önleyecek şekilde tasarlanır. Örneğin bazı sabit yük ayırıcılı hücrelerde yük ayırıcısı, topraklama ayırıcısı ve kablo bölmesi erişim kapısı birbirleriyle kilitlenebilir. Kesin ilişki, ilgili modelin kilitleme tablosundan kontrol edilmelidir.
Dolayısıyla “ayırıcı her hücrede mutlaka şu konumda olmalıdır” şeklinde tek bir genelleme yerine cihazın gerçek şeması kontrol edilmelidir.
Bu rehberi beğendiyseniz, daha fazla bilgi için ip koruma sınıfları konusundaki detaylı yazımızı inceleyebilirsiniz.
Gerilim yokluğu neden ayrıca doğrulanmalıdır?
Kilitleme, gerilim yokluğu doğrulaması değildir.
Mekanik veya elektriksel kilit sistemi, tasarlanan manevra sırasının dışına çıkılmasını engellemeye çalışır. Ancak yalnızca kilidin serbest kalmasına bakarak devrede kesinlikle gerilim bulunmadığı sonucuna varılmamalıdır.
Gerilim yokluğu, bu işlev için uygunluğu doğrulanmış bir gerilim dedektörü veya algılama sistemiyle, üretici talimatlarına ve tesis prosedürüne göre kontrol edilmelidir. Yalnızca gerilim varlığını gösteren bir VPIS lambasının sönük olması, gerilim yokluğunun kanıtı değildir. VDS veya VDIS kullanılıyorsa sistemin gerilim yokluğunu doğrulama işlevi ve gerekli işlev kontrolleri ayrıca doğrulanmalıdır.
Bir kesicinin açık olması, kablonun karşı uçtan veya başka bir kaynaktan beslenmediğini de kanıtlamaz. Bu nedenle kontrol, çalışılacak bölümün tüm fazlarını ve olası besleme yollarını kapsamalıdır.
Başka bir ifadeyle cihaz konumu bir bilgidir; devrenin elektriksel durumu ise ayrı bir kontroldür. Güvenli çalışma için ikisi birbirinin yerine kullanılmaz.
Gerilim kontrolünde cihazın ölçüm amacı ve gerilim seviyesine uygunluğu önemlidir. Genel seçim ilkeleri için elektrik ölçü aletleri rehberine bakabilirsiniz; OG gerilim yokluğu kontrolü için ayrıca bu işe uygun ekipman gerekir.
Topraklama Ayırıcısı Kilitlemeleri Nasıl Çalışır?
Topraklama ayırıcısının kilitleme sistemi, güvensiz bir anahtarlama sırasını fiziksel veya kontrol mantığı seviyesinde engellemek için kullanılır.
Amaç yalnızca operatör kolunu bloke etmek değildir. Kesici konumu, ayırma durumu, topraklama konumu ve bazı hücrelerde erişim kapıları aynı güvenlik mantığının parçaları olabilir.
Mekanik kilitleme
Mekanik kilitleme, cihazların fiziksel mekanizmaları arasında doğrudan bir ilişki kurar. Bir cihaz belirli konumda değilse diğer cihazın işletme mekanizması fiziksel olarak bloke edilebilir.
Bunun önemli avantajı, temel kilitleme fonksiyonunun yalnızca bir yazılım komutuna bağlı olmamasıdır.
Örneğin çekmeceli OG hücrelerde topraklama ayırıcısı kapalıysa cihazın servis konumuna alınması mekanik olarak engellenebilir. Kablo bölmesine erişim de topraklama konumuna bağlanabilir.
ABB’nin UniGear ZS1 güvenlik tablosunda kablo bölmesi kapısının açılması ile topraklama ayırıcısının ON konumu arasında doğrudan kilitleme ilişkisi bulunur. Aynı tasarımda kablo bölmesi kapısı açıkken topraklama ayırıcısının açılması da engellenir.
Bu koşullar ilgili ürün düzenine aittir; farklı modellerde erişim koşulları ayrıca doğrulanmalıdır.
Önerilen makine
HBC-A120 Makinası
120 × 12 mm’ye kadar olan bakır ve alüminyum baraları keser, zımbalar ve büker — üç farklı istasyonda eş zamanlı olarak çalışır.
120 × 12 mm
3 güç ünitesi
Kesme · Delme · Bükme
Elektriksel kilitleme
Elektriksel kilitleme, yardımcı kontaklardan veya konum bilgilerinden gelen sinyallerin kumanda devresinde değerlendirilmesiyle çalışabilir.
Uygulamaya bağlı olarak röle, kontaktör mantığı veya kontrol sistemi üzerinden belirli bir koşul sağlanmadan kapama ya da hareket komutu kabul edilmez.
Bu yöntem mekanik kilitlemenin otomatik olarak yerine geçtiği anlamına gelmez. Hücre tasarımına göre mekanik ve elektriksel kilitlemeler birlikte kullanılabilir.
Elektriksel kilitlemenin davranışı; yardımcı kontakların doğruluğu, kumanda beslemesi ve arıza durumunda tasarlanan tepkiyle birlikte değerlendirilmelidir. Bir kumanda ekranındaki izin sinyali, tek başına gerilim yokluğu veya güvenli erişim kanıtı değildir.
Anahtarlı kilitleme sistemleri
Anahtarlı kilitlemede amaç, bir operasyon tamamlanmadan bir sonraki işlem için gereken anahtarın kullanılamamasıdır.
Bu yaklaşım özellikle farklı hücreler veya farklı anahtarlama cihazları arasında belirli bir operasyon sırası gerektiğinde kullanılabilir.
Kullanılan anahtarın hangi konumda serbest kaldığı ve hangi işlemi mümkün kıldığı, kilitleme planında açıkça tanımlanmalıdır.
Burada esas olan belirli bir marka sistemi değil, operasyon izninin fiziksel bir anahtar mantığıyla başka bir koşula bağlanabilmesidir.
Kapı ve kablo bölmesi kilitlemeleri
Bazı metal mahfazalı orta gerilim hücresi tasarımlarında kablo bölmesine erişim, topraklama ayırıcısının konumuyla ilişkilendirilir.
Amaç operatörün hücre içindeki ilgili bölüme erişmesinden önce tasarlanan güvenli konfigürasyonun sağlanmasıdır.
Buna karşılık kapının kapatılması da yeniden enerjilendirme veya topraklamayı kaldırma sırasının bir parçası olabilir.
Bu mantık tasarıma özgüdür. Dolayısıyla kapı, kesici ve topraklama ayırıcısı için tüm üreticilere uygulanabilecek tek bir evrensel sıra yazılmamalıdır.
Elektrik arkı riskı hakkında daha fazla bilgi edinmek için ilgili makalemizi okuyabilirsiniz.
OG Hücresinde Güvenli Çalışma Koşulları Nasıl Oluşturulur?
Aşağıdaki çerçeve, yetkili personelin hücreye özgü talimatlarla uygulayacağı güvenlik ilkelerini açıklar; sahada doğrudan kullanılacak bir manevra talimatı değildir.
Ayırma ve yeniden enerjilenmeyi önleme
Yük akımı uygun anahtarlama cihazıyla kesilir; ardından çalışılacak bölüm bütün olası besleme kaynaklarından ayrılır. Karşı uç beslemesi, bara kuplajı veya yerel üretim gibi yollar tek hat şeması üzerinde değerlendirilir. Yeniden kapama ve uzaktan kumanda olanakları, tesisin kilitleme ve etiketleme prosedürüne göre güvenceye alınır.
Gerilim yokluğunu doğrulama
Çalışma bölümündeki tüm fazlar, gerilim seviyesine ve hücre arayüzüne uygun ekipmanla kontrol edilir. Kullanılacak sistemin işlev kontrolü, üretici talimatlarına göre yapılır. Cihaz konumu, ekran bilgisi veya sönen bir gösterge bu doğrulamanın yerine geçmez.
Topraklama ve erişim koşullarını tamamlama
Topraklama ayırıcısı ne zaman kapatılır? Ayırma, yeniden enerjilenmeyi önleme, gerilim yokluğunu doğrulama ve ilgili kilitleme koşulları sağlandıktan sonra, üreticinin talimatına göre kapatılır. Topraklama konumu doğrulanır; çalışma alanının gerekli topraklama ve kısa devre etme kapsamına girdiği kontrol edilir. Yakındaki gerilimli bölümlere karşı gerekli koruma ve erişim önlemleri de tamamlanır.
Çalışma sonrasında yeniden enerjilendirme
Yeniden enerjilendirme, yalnızca işlemleri ters sırayla yapmak olarak görülmemelidir. Önce çalışma izni kapatılır; personelin, aletlerin ve geçici düzeneklerin durumu kontrol edilir. Topraklamaların kaldırılması, kapıların kapatılması ve cihazların işletme konumlarına alınması, ilgili hücrenin onaylı prosedürüyle yürütülür.
Topraklama ayırıcısı, arıza akımını kesen koruma cihazının yerini almaz. Bu görev ayrımını daha geniş çerçevede değerlendirmek için elektrik tesisatında koruma yazısını inceleyebilirsiniz.
Yanlış Manevra Durumunda Ne Olabilir?
Yanlış manevranın en kritik örneklerinden biri, enerjili kalabilecek bir devre bölümünün toprağa bağlanmasıdır.
Böyle bir durumda yüksek kısa devre akımı, ark oluşumu, termal ve mekanik etkiler, ekipman hasarı ve operatör riski ortaya çıkabilir. Aynı olay enerji sürekliliğini de etkileyebilir.
Bu nedenle interlock sistemi yalnızca kullanım kolaylığı sağlayan bir mekanizma değildir. Yanlış manevra olasılığını azaltmak, OG hücre güvenlik tasarımının temel amaçlarından biridir.
Yanlış manevranın doğurabileceği termal etkileri ve korunma yaklaşımını anlamak için elektrik arkı riski yazısını okuyabilirsiniz.
Topraklama Ayırıcısı Kısa Devre Üzerine Kapatılabilir mi?
Bazı topraklama ayırıcıları belirli kısa devre üzerine kapama performansı için tasarlanıp test edilebilir. Ancak bu özellik bütün cihazlara otomatik olarak genellenemez.
Örneğin ABB’nin incelenen UniGear ZS1 dokümanında kullanılan topraklama ayırıcısının kısa devre üzerine kapama kapasitesine sahip olduğu açıkça belirtilir.
Bu bilgi yalnızca ilgili cihaz ve tasarım için geçerlidir. Başka bir OG topraklama ayırıcısı için cihazın anma değerleri, sınıfı, üretici teknik dokümanı ve uygulanabilir standart doğrulanmalıdır.
Daha önemlisi, kısa devre üzerine kapama performansı normal işletmede enerjili devre üzerine topraklama yapılabileceği anlamına gelmez.
Nitekim aynı üretici dokümanı, böyle bir ayırıcının normalde canlı devre üzerinde işletilmesini önlemek amacıyla interlock edildiğini belirtir. Bu ayrım, kapama performansı ile güvenli operasyon prosedürünün birbirine karıştırılmaması gerektiğini gösterir.
Topraklama Ayırıcısı ile Ayırıcı Arasındaki Fark Nedir?
İki cihaz arasındaki fark, hangi elektriksel durumu oluşturdukları üzerinden anlaşılır.
| Özellik | Ayırıcı | Topraklama Ayırıcısı |
|---|---|---|
| Temel görev | Devre bölümünü enerji kaynağından ayırmak | İzole edilmiş devre bölümünü toprağa bağlamak |
| Normal amaç | Elektriksel ayırma | Güvenli topraklama durumu oluşturmak |
| Çalışma noktası | Ana devre üzerinde | İlgili devre bölümü ile toprak arasında |
| Kilitleme | Sistem tasarımına göre diğer cihazlarla koordineli | Kesici, ayırıcı ve erişim düzeniyle koordineli olabilir |
Ayırma ve topraklama noktaları, tesisin bara düzenine göre değişebilir. Farklı besleme yollarını değerlendirmek için tek bara ve çift bara sistemleri yazısını inceleyebilirsiniz.
IEC 62271 standartları bu konuda neyi kapsar?
IEC 62271-102
IEC 62271-102, anma gerilimi 1.000 V üzerinde olan, iç ve dış ortamda kullanılan alternatif akım ayırıcılarını ve topraklama ayırıcılarını kapsar. Kapsamındaki işletme frekansları 60 Hz dâhildir.
Topraklama ayırıcısı açısından cihazın işletme mekanizması, konum bilgisi, mekanik davranışı ve ilgili performans gereklilikleri bu standart ailesinin kapsamıyla ilişkilidir.
ABB’nin UniGear ZS1 teknik dokümanı da topraklama ayırıcısı için doğrudan IEC 62271-102 referansı verir. Bununla ilgili daha fazlası için tıklayın.
IEC 62271-200
IEC 62271-200, anma gerilimi 1 kV üzerinde ve 52 kV dâhil olmak üzere bu değere kadar olan alternatif akım metal mahfazalı şalt ve kontrol düzeneklerini sistem düzeyinde ele alır.
Bu makale açısından önemli bağlantı; hücre bölmeleri, erişim düzeni, güvenlik ve interlock yaklaşımıdır. Standart, yalnızca topraklama ayırıcısının kendisini değil, cihazın içinde bulunduğu hücre düzenini değerlendirmek açısından önem taşır.
Bu iki standardın kapsamı aynı değildir. Biri cihaz fonksiyonuna, diğeri metal mahfazalı şalt düzeninin sistem seviyesindeki gerekliliklerine bağlanır. Bu standardın kapsamını incelemek için buraya tıklayın.
Proje şartnamesinde standardın uygulanacak baskısı ve değişiklikleri ayrıca belirtilmelidir. İç ark sınıfı, topraklama ayırıcısının kapama kapasitesiyle aynı özellik değildir; ayrıntılar için IEC 62271-200 iç ark sınıflandırması rehberine bakabilirsiniz.
Topraklama Ayırıcısı Seçiminde Hangi Özellikler Kontrol Edilir?
Seçim yalnızca hücrenin gerilim değerine göre yapılmaz. Cihazın hücreyle mekanik ve elektriksel uyumu, kısa devre performansı ve kilitleme düzeni birlikte değerlendirilir.
- Anma gerilimi ve yalıtım seviyesi: Şebeke ve hücre tasarımıyla uyumlu olmalıdır.
- Kısa süreli dayanım akımı ve süresi: Beklenen arıza akımı ve korumanın açma süresiyle birlikte kontrol edilmelidir.
- Tepe dayanım akımı ve kısa devre kapama kapasitesi: Bunlar aynı özellik değildir; üreticinin beyan ettiği değerler ayrı ayrı incelenmelidir.
- Mekanizma ve kilitlemeler: Manuel veya motorlu işletme, konum göstergeleri, yardımcı kontaklar ve kapı kilitlemeleri hücreyle uyumlu olmalıdır.
- Topraklanan bölüm: Kablo veya bara tarafında hangi iletkenlerin topraklandığı şemada açıkça gösterilmelidir.
Ücretsiz indir
Her makine, teknik özellik ve yapılandırma — tek bir PDF'te
Sahada Kontrol Edilmesi Gerekenler
Aşağıdaki kontroller, hücreye özgü işletme ve bakım prosedürünün yerine geçmez; proje ve bakım dokümantasyonunda doğrulanması gereken başlıkları gösterir.
- Tek hat şeması güncel, tüm besleme yollarını gösteren ve sahadaki bağlantıyla uyumlu bir şema mı?
- Yeniden enerjilenmeye karşı kilitleme ve etiketleme önlemleri tanımlı mı?
- Kesicinin gerçek konumu ile gösterilen konum aynı mı?
- Ayırıcı veya yük ayırıcısının konum göstergesi doğru çalışıyor mu?
- Topraklama ayırıcısının konumu açık biçimde doğrulanabiliyor mu?
- Mekanik kilitlemeler hatalı manevraları engelleyip doğru sıraya izin veriyor mu?
- Elektriksel kilitleme sinyalleri gerçek cihaz konumlarıyla uyumlu mu?
- Gerilim yokluğu doğrulamasında kullanılacak sistem bu işlev için uygun ve çalışır durumda mı?
- Kablo bölmesi ve erişim kapısı kilitlemeleri doğru çalışıyor mu?
- İşletme sırası üreticinin güncel dokümantasyonuyla uyuşuyor mu?
- Bakım sonrasında interlock fonksiyonları tekrar test edildi mi?
Bu kontroller sırasında kilitlemelerin bypass edilmesi veya mekanizmaların zorlanması bir doğrulama yöntemi değildir.
