Se va la red. Tienes un grupo electrógeno disponible y una carga que necesita seguir alimentada, y el interruptor de doble tiro es lo único que decide de cuál de las dos fuentes se alimenta esa carga. El paso de una a otra parece trivial hasta que te preguntas qué pasaría si ambas quedaran conectadas a la vez: ahí está todo, porque el dispositivo existe precisamente para que eso no ocurra nunca. En esta guía veremos la secuencia completa de conmutación, por qué el enclavamiento no es un accesorio, cuándo compensa un interruptor de doble tiro frente a un equipo automático, y cómo elegir polos, neutro y corriente sin quedarte corto.
PAYAPRESS es un reconocido fabricante de máquinas para barras colectoras, con envíos a todo el mundo y soporte internacional para acompañarte estés donde estés.
Para tu comodidad, si prefieres escuchar en lugar de leer, puedes escuchar el resto de este artículo en el archivo de audio que encontrarás a continuación.
¿Qué es un interruptor de doble tiro?
Un interruptor de doble tiro es un dispositivo de conmutación que conecta una misma carga a una de dos fuentes de alimentación, nunca a las dos simultáneamente, y cuya maniobra realiza manualmente un operador.
Conviene aclarar algo que se confunde mucho: no genera energía. Conmuta entre fuentes que ya existen. Si el grupo no arranca, el dispositivo no puede hacer nada por ti.
El nombre cambia según el país. En México y buena parte de LATAM se pide como interruptor de doble tiro; en España, el mismo aparato se conoce como interruptor de transferencia manual o interruptor de dos posiciones. El dispositivo es el mismo.
Lo encontrarás en viviendas con grupo de respaldo, en edificios comerciales, en la industria, en telecomunicaciones y en instalaciones marinas. La lógica siempre es la misma: una carga, dos orígenes posibles, y una barrera que impide que se toquen.
| Concepto | España | México / LATAM |
|---|---|---|
| El dispositivo | interruptor de transferencia manual, interruptor de dos posiciones | interruptor de doble tiro |
| Fuente de respaldo | grupo electrógeno | planta de emergencia |
| Cuadro | cuadro eléctrico | tablero eléctrico |
| Reglamento | REBT — RD 842/2002 | NOM-001-SEDE-2012 |
De aquí en adelante alterno los dos vocabularios. Ya sabes cuál te toca.
Doble tiro y doble polo: ¿cuál es la diferencia?
Los polos indican cuántos circuitos independientes conmuta el dispositivo a la vez. Los tiros indican cuántas conexiones alternativas tiene cada polo. Por eso, doble polo y doble tiro no significan lo mismo.
Un dispositivo SPDT tiene un polo y dos tiros; uno DPDT tiene dos polos y dos tiros. Estas siglas describen la disposición de contactos, pero no acreditan por sí solas que el equipo sea adecuado para transferir la alimentación de una instalación.
Además, dos tiros no implican necesariamente dos posiciones de mando. Un conmutador I-0-II tiene dos posiciones de conexión y una posición central de desconexión.
Cómo funciona un interruptor de doble tiro, paso a paso
La secuencia tiene cinco momentos y ninguno es prescindible.

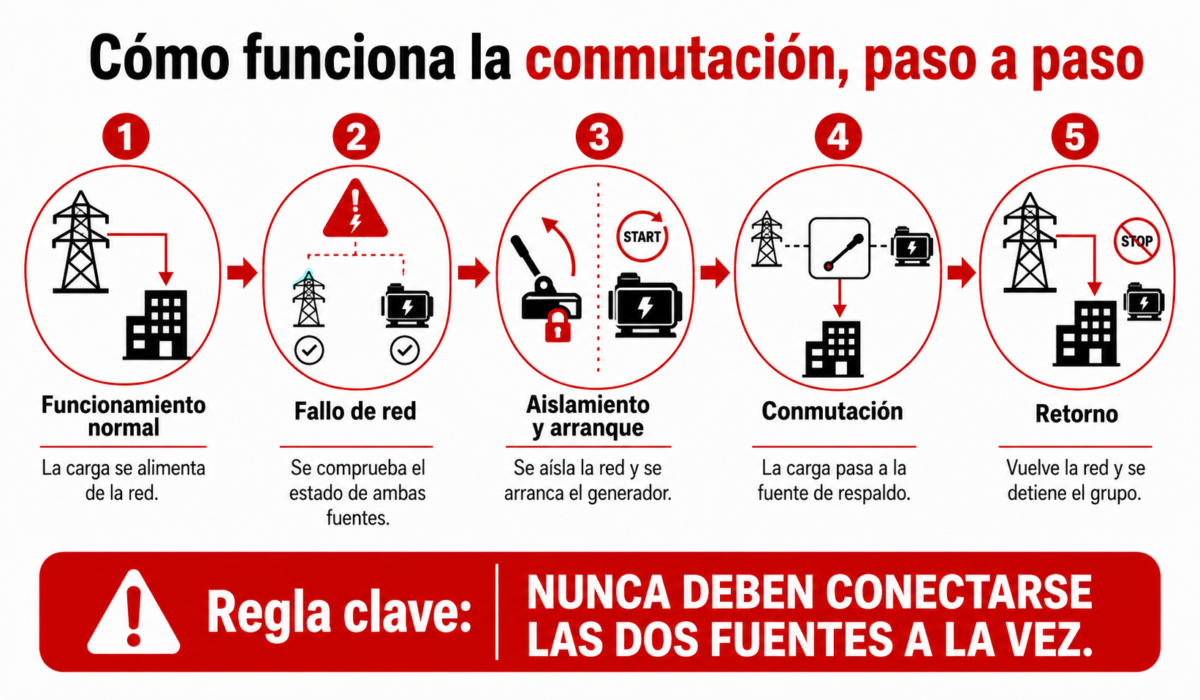

- Funcionamiento normal. La carga se alimenta de la red. El dispositivo está en la posición de red y el grupo permanece parado.
- Fallo de red. Antes de tocar nada, se comprueba el estado de las dos fuentes. Un corte de tres segundos no justifica arrancar nada.
- Aislamiento y arranque. Se aísla la acometida y se arranca el grupo. Se deja estabilizar la tensión y frecuencia antes de cargarlo.
- Conmutación. Se pasa el dispositivo a la posición de respaldo y la carga empieza a alimentarse del generador.
- Retorno. Recuperada la red, se conmuta de vuelta y se para el grupo.
La regla que gobierna el aparato es una: en ningún momento de esa secuencia las dos fuentes están conectadas a la vez.
Y un detalle que se aprende en obra. El grupo casi siempre tiene menos potencia que la acometida, así que al pasar a respaldo no vuelven todas las cargas. Decide de antemano cuáles entran y en qué orden: arrancarlo todo junto es la forma más rápida de tumbar el generador.
¿Te ha gustado esta guía? Consulta nuestro artículo detallado sobre Compara IEC 61439 vs UL 508A para obtener más información.
Enclavamiento y prevención de retroalimentación
El núcleo de seguridad del artículo, y merece el porqué antes que el cómo.
Si el grupo alimenta la instalación y esa energía llega a la red aguas arriba, aparece tensión en conductores que el personal de la distribuidora trata como muertos. Han abierto, han verificado, han empezado a trabajar. Esa es la razón real por la que todo interruptor de doble tiro lleva enclavamiento.
El enclavamiento mecánico resuelve el problema por geometría: el mecanismo hace físicamente imposible cerrar los dos caminos a la vez. Es el más robusto, porque no depende de que nada funcione.
El enclavamiento eléctrico lo resuelve por lógica de contactos auxiliares: más flexible y con señalización remota, pero necesita alimentación y verificación periódica.
Muchos equipos llevan los dos y añaden un indicador de posición visible, que permite comprobar el estado sin abrir nada. Sobre maniobrar en carga: solo dentro de lo que permita el fabricante.
En España, el procedimiento de trabajo es el de las cinco reglas de oro del RD 614/2001; en México, el bloqueo y etiquetado de la NOM-029-STPS-2011. Y la base normativa española de todo esto es la ITC-BT-40, que clasifica estas instalaciones como generadoras asistidas y exige instalar sistemas de conmutación precisamente para impedir la conexión simultánea de ambas fuentes.
Interruptor de doble tiro o automático: MTS frente a ATS
«Doble tiro» describe la selección entre dos vías. Manual y automático describen cómo se inicia y ejecuta la transferencia.
En un equipo manual, una persona realiza la maniobra. En un sistema automático, un controlador supervisa las fuentes y ordena la transferencia cuando se cumplen las condiciones configuradas. Si el respaldo es un generador compatible, el sistema puede incluir la orden de arranque.
El tiempo sin suministro depende de la detección del fallo, la disponibilidad del respaldo y la secuencia de transferencia. Un equipo automático no equivale a un sistema de alimentación ininterrumpida.
| Aspecto | Transferencia manual | Transferencia automática |
|---|---|---|
| Inicio de la maniobra | Intervención de una persona | Controlador, según condiciones configuradas |
| Disponibilidad del respaldo | Debe comprobarse antes de transferir | Se supervisa según las funciones del sistema |
| Tiempo de interrupción | Depende del operador y del respaldo | Depende de los ajustes, del respaldo y del mecanismo |
| Pruebas | Mecanismo, conexiones y procedimiento | Lo anterior, más sensores, control y secuencia |
| Elección | Según disponibilidad de operador y continuidad requerida | Según autonomía y continuidad requerida |
Para seguir leyendo sobre Grado de contaminación y categoría de sobretensión, consulta nuestro artículo relacionado aquí.
Interruptor de doble tiro de 2, 3 o 4 polos: cómo elegir
El número de polos indica cuántos conductores conmuta el equipo. No determina por sí solo la tensión de servicio ni permite elegir el dispositivo únicamente por la etiqueta «monofásico» o «trifásico».
Por ejemplo, dos polos pueden emplearse para fase y neutro en un esquema que requiera conmutar ambos, o para dos conductores de línea en otra configuración. Tres polos pueden conmutar tres fases; cuatro pueden conmutar tres fases y neutro.
La selección depende de las fuentes, del esquema de puesta a tierra, de las protecciones y de la normativa aplicable. El conductor de protección no se utiliza como un polo de transferencia.
En España, el apartado 4.2 de la ITC-BT-40 establece, para la alimentación alternativa red-generador de instalaciones generadoras asistidas, la conmutación de los conductores activos y del neutro, evitando el acoplamiento simultáneo. Las transferencias sin corte están sometidas a requisitos específicos y no deben presentarse como una excepción general para dejar el neutro común.
Normas aplicables
La norma de producto es la UNE-EN 60947-3 (IEC 60947-3), que cubre interruptores, seccionadores, interruptores-seccionadores y unidades combinadas con fusibles de baja tensión.
Hay una distinción que se confunde constantemente. Un seccionador garantiza el aislamiento pero no está previsto para cortar en carga; un interruptor seccionador hace las dos cosas. Un dispositivo de transferencia tiene que poder cortar la carga.
El dato que lo resume es la categoría de empleo. Según la clasificación de la norma: AC-20, cierre y apertura en vacío; AC-21, cargas resistivas con sobrecargas moderadas; AC-22, cargas mixtas resistivas e inductivas; AC-23, motores y otras cargas fuertemente inductivas. El sufijo A o B indica maniobra frecuente o poco frecuente.
Traducido a tu caso: si la instalación mueve motores o bombas, AC-21 se te queda corto.
El marco local lo cierran el REBT y la ITC-BT-40 en España, y la NOM-001-SEDE en México. El grado de protección de la envolvente, por UNE-EN 60529.
Este tema es solo el comienzo: descubre más en nuestro artículo sobre instrumentos de medición eléctrica.
Cómo elegir un interruptor de doble tiro: lista de verificación
El orden importa tanto como la decisión. Empieza por la corriente que exige la carga, sigue con tensión y fases, después polos y neutro, y solo al final montaje y envolvente.
Una advertencia que no verás en una página de fabricante: la corriente de arranque de motores y bombas puede alcanzar del orden de seis a ocho veces la corriente nominal en arranque directo, y el valor exacto depende del motor y del método de arranque. Dimensionar solo por la corriente en régimen permanente es el error más repetido de esta familia de productos.
| Qué comprobar | Por qué importa |
|---|---|
| Corriente de la carga | Punto de partida; incluir corrientes de arranque |
| Tensión y frecuencia | Deben coincidir en ambas fuentes |
| Número de fases | Monofásico o trifásico |
| Número de polos | 2, 3 o 4 según fases y neutro |
| Conmutación del neutro | Según esquema de puesta a tierra y grupo |
| Categoría de empleo | Indica qué carga puede maniobrar |
| Enclavamiento | Mecánico, eléctrico o ambos |
| Grado IP | Según ubicación — UNE-EN 60529 |
| Montaje | Carril DIN, cuadro eléctrico o envolvente propia |
| Vida mecánica y eléctrica | Determina la frecuencia de sustitución |
Sobre la instalación, una línea y ninguna más: la ejecución corresponde a personal cualificado y al proyecto eléctrico. Este artículo explica el dispositivo; no guía el montaje.
Mantenimiento y prueba periódica
Define las inspecciones y pruebas según las instrucciones del fabricante, el ambiente, la frecuencia de maniobra y la criticidad de las cargas. Registra las anomalías y los resultados de cada prueba de transferencia.
Las comprobaciones pueden incluir el estado de conexiones, el mecanismo, los enclavamientos y la indicación de posición. La inspección interna y cualquier intervención en los bornes deben realizarse con las condiciones de seguridad correspondientes. No reaprietes conexiones de forma indiscriminada: sigue el procedimiento y el par indicados por el fabricante.
En equipos automáticos, verifica también la supervisión de fuentes y la secuencia de control. Planifica las pruebas para no interrumpir cargas que no puedan tolerarlo.
Si este artículo te ha resultado útil, quizá también quieras leer nuestro artículo sobre Normas de aparamenta y embarrados.
Conclusión
El interruptor de doble tiro hace una sola cosa y tiene que hacerla siempre: mantener las dos fuentes separadas.
La elección empieza por la carga real y por el esquema de la instalación, no por el catálogo. Con la corriente, las fases y el esquema de puesta a tierra sobre la mesa, la ficha se lee sola.
