Los interruptores industriales son elementos de maniobra, no de protección: gobiernan el circuito durante su funcionamiento normal. Entre los principales tipos de interruptores industriales se encuentran el pulsador —con contacto NA o NC—, la seta de emergencia, el final de carrera, el seccionador y el interruptor seccionador. La diferencia clave entre estos dos últimos es que el seccionador aísla el circuito sin carga, mientras que el interruptor seccionador puede cortar la corriente en carga.
Abres un cuadro y tienes delante media docena de elementos parecidos. Uno corta, otro protege, otro solo detecta que algo ha llegado a su sitio. Si te equivocas al reponer uno, la máquina se para cuando no debe o, peor, no se para cuando hace falta.
Esa confusión tiene raíz. En castellano decimos «interruptor» tanto para el magnetotérmico del cuadro como para el pulsador de marcha de una cinta, y no son lo mismo. Uno actúa ante una falta; el otro trabaja todos los días, en servicio.
Este artículo repasa los tipos de interruptores industriales que hay en un cuadro o en una máquina: pulsadores NA y NC, setas de emergencia, finales de carrera, seccionadores e interruptores seccionadores, y selectores de levas. ¿Qué hace cada uno, cómo se dibuja y cómo se elige?
La promesa es sencilla: elegir por categoría de empleo, y no solo por intensidad, evita disparos raros, calentamientos y sustituciones antes de tiempo.
Si prefieres escuchar en lugar de leer, puedes reproducir el archivo de audio que aparece a continuación para escuchar el resto del artículo.
Maniobra frente a protección: la confusión de partida
Una selección correcta se nota en algo muy medible: el número de sustituciones prematuras que dejas de hacer. Y se consigue distinguiendo el elemento que maniobra del que protege.
Los elementos de protección actúan ante una anomalía. El magnetotérmico corta por sobrecarga y cortocircuito; el diferencial, por fuga a tierra; el IGA es el general del cuadro. Ninguno está pensado para accionarse cien veces al día.
Los elementos de maniobra hacen justo lo contrario: gobiernan el circuito en funcionamiento normal. Un pulsador arranca una cinta, un final de carrera avisa de que el carro ha llegado al tope, un seccionador deja la línea sin tensión para trabajar.
La distinción importa porque las exigencias cambian. Al de protección le pides poder de corte ante defecto; al de maniobra, vida útil: cuántas maniobras aguanta y con qué carga. Confundirlos explica buena parte de las averías que se achacan a «mala calidad».
Pulsadores industriales: NA y NC
Un mando seguro de marcha y paro se comprueba con una pregunta incómoda: qué hace el circuito si se rompe un hilo. La respuesta correcta se consigue usando contacto NC para el paro, de modo que el fallo lleve al estado seguro.
Un pulsador industrial actúa por impulso: mientras lo aprieta, cambia de estado; al soltarlo, vuelve solo. Eso lo diferencia del selector, que se queda donde lo dejas.
Todo se apoya en dos tipos de contacto. El contacto NA (normalmente abierto) se cierra al pulsar: es el de marcha, en verde. El contacto NC (normalmente cerrado) se abre al pulsar: es el de paro, en rojo.
¿Por qué el paro se hace siempre con NC? Aquí está el detalle que separa un esquema bien pensado de uno peligroso. Si se corta un cable del pulsador de paro o se afloja un borne, el contacto NC deja el circuito abierto: la máquina se para sola. Con un NA, esa rotura pasaría desapercibida y el paro fallaría el día que lo necesitas.
En la práctica, marcha y paro se montan con enclavamiento por contactor: la máquina sigue en marcha tras soltar el pulsador. La señalización luminosa completa el conjunto.
Un aviso de vocabulario: buscar «pulsador» a secas te lleva a la cisterna del baño. Aquí hablamos siempre de pulsador industrial.
Seta de emergencia y parada de emergencia
Una detención fiable ante una emergencia se verifica de una forma concreta: comprobando que el contacto abre incluso si los contactos se han soldado. Eso se consigue con un contacto de apertura positiva accionado mecánicamente.
La seta de emergencia es el elemento más reconocible de cualquier máquina: cabeza grande roja sobre fondo amarillo, pensada para golpearla con la palma sin apuntar. El INSST describe ese formato de cabeza de seta, en rojo con fondo circular amarillo, y exige que sea visible y accesible.
Al accionarla, queda enclavada: no vuelve sola. Para rearmar hay que girarla o tirar de ella, y es deliberado: obliga a ir hasta el punto donde se paró la máquina antes de arrancarla otra vez.
Y aquí llega el concepto que de verdad importa. Un contacto normal, si se suelda por un arco, puede quedarse pegado y no abrir aunque muevas el pulsador. La apertura positiva —el INSST la llama apertura forzada— resuelve eso: los bloques de contactos van unidos rígidamente al vástago de accionamiento, sin muelles intermedios. Cuando empujas la seta, el contacto se ve arrastrado a abrir por medios mecánicos, esté soldado o no.
Por eso una seta sin apertura positiva no es una parada de emergencia: es un pulsador rojo. La norma de referencia para estos dispositivos es la UNE-EN ISO 13850, dentro del marco general de seguridad de máquinas.
¿Buscas una guía detallada sobre Ventilación de armarios eléctricos? Lee nuestro artículo completo aquí.
Finales de carrera
Una detección de posición fiable se mide por la repetibilidad del punto de conmutación. Se consigue eligiendo el tipo de accionamiento acorde a la velocidad y al esfuerzo de la máquina.
¿Qué es un final de carrera? Un interruptor que detecta, por contacto físico, que una parte móvil ha llegado a su posición. Un carro que alcanza el tope, una puerta que cierra, un ascensor que llega a planta. Con esa señal el automatismo decide: parar, invertir o seguir.
¿Es un sensor? En sentido amplio, sí, detecta posición; pero es un detector mecánico, no electrónico: necesita que algo lo toque. Ahí está su diferencia con la detección sin contacto —inductiva, capacitiva u óptica—, que no se desgasta pero es más sensible al entorno.
El accionamiento se elige según cómo llegue la pieza:
- Palanca con rodillo: la más habitual, para piezas que llegan lateralmente y con cierta velocidad.
- Varilla o vástago: para empuje frontal y recorridos cortos.
- Palanca larga o de muelle: para topes que llegan desde ángulos variables.
En seguridad —resguardos móviles, por ejemplo— se usan finales de carrera con apertura positiva, por el mismo motivo que las setas. El INSST lo explica en su nota sobre enclavamientos: la separación de los contactos es resultado directo del desplazamiento del actuador a través de piezas rígidas, sin muelles intermedios.
Un fallo típico de montaje: alinear mal el final de carrera. Si el rodillo recibe el golpe de refilón, el punto de conmutación se desplaza con el uso y la máquina se para donde no toca.
Seccionador e interruptor seccionador
Trabajar sin tensión con garantía se demuestra con dos comprobaciones: una distancia de seccionamiento verificable y un enclavamiento efectivo. Se consigue accionando sin carga y maniobrando la carga con el interruptor.
Un seccionador cumple una función de aislamiento: separa físicamente la instalación de la alimentación para poder trabajar en ella. Pero no está diseñado para cortar en carga: se maniobra con el circuito ya sin corriente. Abrirlo bajo carga produce un arco que puede destruir el aparato y alcanzar al operario.
Un interruptor seccionador hace las dos cosas: corta la carga y garantiza el aislamiento. Es el que sí puedes maniobrar con la instalación en servicio.
Aquí entra la consignación. Para trabajar sin tensión no basta con abrir; hay que poder comprobarlo y bloquearlo. La nota del INSST sobre consignación de máquinas recoge los requisitos del dispositivo de seccionamiento. Debe tener dos posiciones únicas, abiertas y cerradas, marcadas con «0» e «I». Y una apertura visible o un indicador que no señale «abierto» hasta que todos los contactos lo estén.
Ese matiz importa: un indicador que miente es peor que no tenerlo, porque da confianza falsa a quien va a meter las manos.
El seccionador portafusibles añade el fusible: aísla y protege contra el cortocircuito en el mismo cuerpo. Muy común en cabecera de líneas dentro del cuadro eléctrico.
Un apunte para el lector de fuera de España: seccionador, interruptor seccionador y final de carrera se dicen igual en toda Hispanoamérica.

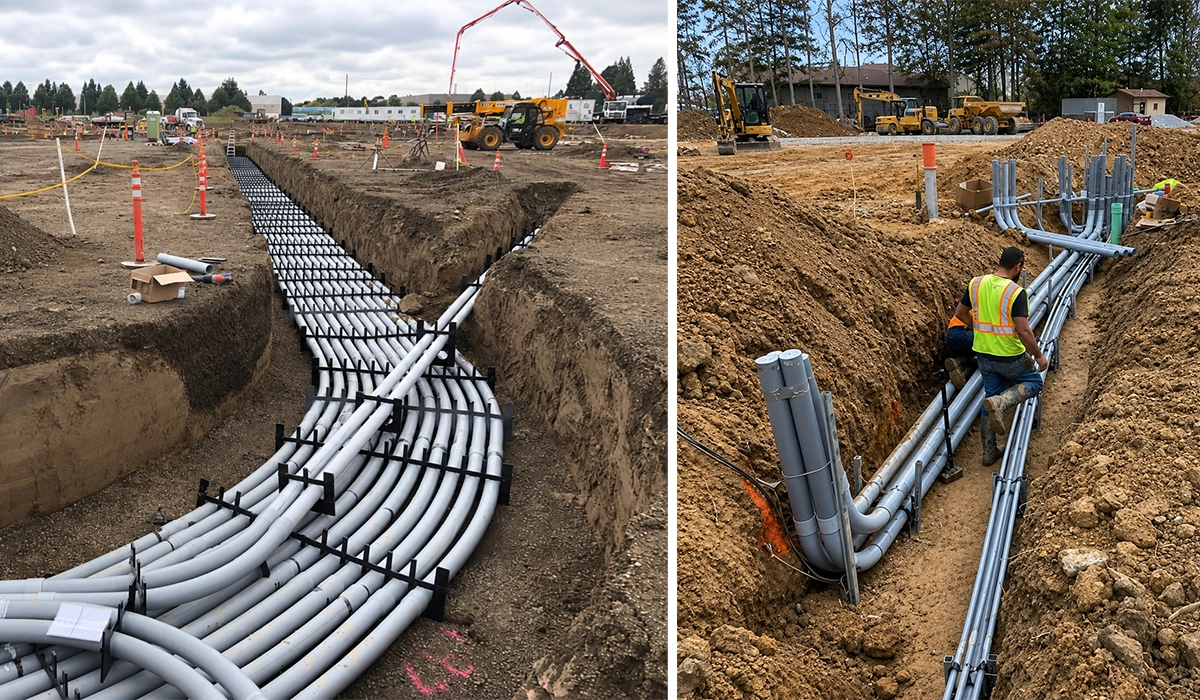

Para obtener información completa sobre canalización eléctrica subterránea, consulta este artículo.
Selectores y conmutadores de levas
Un selector se distingue del pulsador en algo simple: mantiene la posición. Lo giras y ahí se queda.
Se usa para elegir el modo de funcionamiento: local o remoto, manual o automático, marcha adelante o atrás.
El conmutador de levas es su versión más versátil: un eje con varias capas de contactos, donde cada posición cierra una combinación distinta. Con un elemento gobiernas secuencias que pedirían varios pulsadores.
Símbolos en esquemas eléctricos
Leer un esquema es media batalla. Los símbolos de aparamenta se recogen en la UNE-EN 60617; abajo va una tabla descriptiva propia, para reconocerlos, no para sustituir a la norma.
| Elemento | Cómo Se Reconoce En El Esquema |
|---|---|
| Pulsador NA | Contacto abierto con accionador de pulsación; vuelve al soltar |
| Pulsador NC | Contacto cerrado con accionador de pulsación; se abre al pulsar |
| Seta de emergencia | Accionador en forma de seta o champiñón sobre contacto NC, con enclavamiento |
| Final de carrera | Contacto con accionador mecánico, a menudo con rodillo o palanca |
| Seccionador | Contacto con separación visible, sin capacidad de corte en carga |
| Interruptor seccionador | Contacto de corte con la marca de seccionamiento añadida |
| Selector de levas | Accionador giratorio con indicación de posiciones |
Cómo elegir: categoría de empleo y criterios
Un elemento que cumple su vida prevista se reconoce porque su categoría de empleo declarada coincide con la carga real que soporta. La clave está en anteponer la categoría de empleo a la intensidad cuando la carga es inductiva o de motor.
Entre los tipos de interruptores industriales, el error más caro y repetido es siempre el mismo: mirar solo los amperios. Dos elementos con la misma intensidad asignada se comportan de forma muy distinta según lo que tengan que cortar.
La secuencia razonable es esta:
- Tensión e intensidad asignadas. En España, 230 V monofásico y 400 V trifásico, a 50 Hz.
- Categoría de empleo. Describe el tipo de carga. AC-15 es el mando de electroimanes en alterna —bobinas de contactor—; DC-13, su equivalente en continua. Cortar una bobina genera sobretensión y arco que una carga resistiva no produce.
- Poder de corte. La corriente que puede interrumpir con seguridad.
- Vida mecánica y eléctrica. Número de maniobras previstas, con y sin carga.
- Grado IP. La UNE-EN 60529 define la protección frente al polvo y al agua. En zonas de lavado, IP66.
- Ergonomía y enclavamientos. Accionamiento cómodo, candado en posición de abierto para consignar.
- Coste total. Un elemento barato que se sustituye dos veces al año sale caro con la mano de obra incluida.
Escenarios y elección rápida
Marcha y paro de una cinta: pulsador NA para marcha, NC para paro. Zona de lavado o exterior: IP66. Cualquier máquina: seta con apertura positiva. Mantenimiento en el cuadro: interruptor seccionador con enclavamiento por candado. Detección de posición: final de carrera con el accionamiento adecuado a la velocidad de llegada.
Normativa aplicable
La familia UNE-EN 60947 es la referencia de la aparamenta de baja tensión. De otro lado, la parte 1 recoge las reglas generales y la parte 3, interruptores, seccionadores e interruptores seccionadores. Más allá, la parte 5-1 cubre los elementos de circuito de mando: pulsadores y finales de carrera.
A su lado conviven otras. La UNE-EN IEC 61439 cubre los conjuntos de aparamenta, es decir, el cuadro completo. La UNE-EN 60529 define los grados IP. En seguridad de máquinas mandan la UNE-EN ISO 13850 para la parada de emergencia y la UNE-EN ISO 12100 como norma general.
En el plano legal español, la instalación se rige por el REBT y sus instrucciones técnicas. Los equipos de trabajo, por el RD 1215/1997. Y las máquinas deben llevar Marcado CE conforme a la Directiva de Máquinas.
No reproducimos tablas ni textos normativos: para los valores concretos, la norma o el catálogo del fabricante.
Mantenimiento y fallos habituales
La ausencia de paradas no programadas por elementos de maniobra se sostiene con un dato sencillo: los bornes flojos y las decoloraciones que detectas en la revisión periódica. Se consigue comprobando el par de apriete y sustituyendo a tiempo los contactos desgastados.
Los fallos avisan antes. Los más repetidos:
- Decoloración térmica alrededor del borne. Casi siempre es un borne flojo: menos superficie de contacto, más resistencia, más calor.
- Contactos desgastados o soldados. Cada maniobra con arco arranca material. En cargas inductivas ocurre mucho antes.
- Elegir por intensidad ignorando la categoría de empleo. El fallo clásico. El aparato aguanta los amperios en régimen, pero no la conmutación de una bobina.
- Grado IP insuficiente. En ambiente húmedo, la humedad entra, corroe y genera fugas.
- Maniobrar un seccionador en carga. El fallo grave. Arco, aparato destruido y riesgo serio para quien lo maniobra.
- Seta sin apertura positiva. Da sensación de seguridad sin cumplir su función.
- Final de carrera mal alineado. El punto de conmutación se desplaza y las paradas dejan de ser repetibles.
¿Quieres profundizar más? Nuestro artículo sobre Qué es un AFDD lo explica en detalle.
Equivalencias terminológicas en Hispanoamérica
Buena parte del vocabulario técnico es común a los dos lados del Atlántico, pero conviene señalar las diferencias.
| España | Hispanoamérica |
|---|---|
| Seta de emergencia · parada de emergencia | Paro de emergencia · botón tipo hongo |
| Cuadro eléctrico | Tablero eléctrico |
| EPI (equipos de protección individual) | EPP |
| Seccionador · interruptor seccionador · final de carrera | Iguales en ambos |
Dos advertencias para el lector latinoamericano. La normativa citada aquí es española y europea —UNE-EN y REBT—; en México aplica la NOM-001-SEDE, de raíz distinta. Y la tensión no coincide: 230/400 V a 50 Hz frente a 127/220 V a 60 Hz. En un tema de intensidades y categorías de empleo, eso pesa.
Conclusión
Los tipos de interruptores industriales se entienden mejor por lo que hacen que por su nombre. Unos mandan por impulso, otros detienen, otros detectan posición y otros aíslan la instalación para poder trabajar.
Con lo visto ya puedes tomar dos decisiones. La primera: qué categoría de empleo exige tu carga, porque en bobinas y motores manda ella y no la intensidad. La segunda: si lo que necesitas es un seccionador —para aislar sin carga— o un interruptor seccionador, que sí corta en servicio.
En aplicaciones de seguridad de máquinas y en cuadros con requisitos de conformidad, contrasta la selección con el fabricante del cuadro o con un técnico cualificado.
