La canalización eléctrica subterránea es el conjunto de tubos y registros que protege el cableado enterrado. En México se habla de tubo conduit o poliducto; en España, de tubo corrugado para enterrar o canalización enterrada. Frente al enterramiento directo del cable, esta solución permite sustituir o ampliar la instalación sin volver a abrir la zanja. Esa es la idea en dos frases; el resto del artículo la desarrolla.
Y conviene desarrollarla bien, porque aquí se juntan dos cosas que no perdonan: la seguridad y la norma. Un cable mal enterrado no avisa. Aguanta meses, a veces años, y luego falla justo donde más cuesta llegar. Por eso este tema se trata con cuidado, con los valores de cada país en su sitio y sin mezclar.
Un aviso desde el principio. Las profundidades, las medidas de tubo y el marco legal cambian por completo entre España y México. No es un matiz de vocabulario: son sistemas distintos. Así que, cada vez que toque un dato que dependa de la norma, lo verás en un bloque etiquetado por país, nunca fundido en la misma frase. Es la única forma honesta de escribirlo.
Para tu comodidad, si prefieres escuchar, puedes oír el resto de este artículo en el archivo de audio que aparece a continuación.
¿Qué es la canalización eléctrica subterránea y para qué sirve?
Empecemos por el terreno común, porque el concepto sí es universal. Una canalización subterránea es un camino protegido —normalmente un tubo— por el que discurre el cable bajo tierra, de un punto a otro, con registros intermedios para poder acceder a él.
La alternativa es el enterramiento directo: el cable va desnudo en la zanja, apoyado en arena, sin tubo. Funciona y la norma lo admite en ciertos casos, pero tiene una desventaja clara. El día que ese cable falle o haya que reforzar la instalación, toca excavar de nuevo. Con tubo, el cable entra y sale; sin tubo, se excava.
Ahí está la ventaja principal, y merece nombrarse con sus tres piezas. Se consigue una instalación mantenible —medida por la facilidad de sustituir o ampliar el cable sin obra— gracias a un tubo enterrado con sus registros. A eso se suma la protección mecánica: el tubo defiende al cable de la pala, de la raíz y del asentamiento del terreno.
Cada mercado lo llama a su manera, y conviene fijar los nombres ya. En México, el término dominante es tubo conduit (metálico o de PVC) y, para las tiradas largas de distribución, el poliducto. Si alguien se pregunta para qué sirve el tubo conduit, la respuesta es justo esta: proteger y guiar el cable que va bajo tierra. En España se habla de tubo corrugado para enterrar, de tubo rígido de PVC y, en general, de canalización enterrada. Cuando hablemos del sistema en abstracto, usaremos canalización subterránea, que se entiende en los dos lados.
Como sistema de tubos, todo esto encaja en un marco técnico reconocible. La norma UNE-EN 61386 de sistemas de tubos para la conducción de cables define cómo deben comportarse frente a la compresión, el impacto y la humedad. Su parte 24 trata específicamente los tubos enterrados. No hace falta memorizarla; sí conviene saber que el tubo enterrado tiene su propia clase de exigencia.
Tipos de canalización según el material
No todos los tubos sirven para lo mismo. La elección del material fija la resistencia, el coste y la vida útil de la instalación, así que vale la pena entender cada familia. Se logra la protección adecuada —medida por cómo resiste el tubo la carga del terreno y el paso del tiempo— eligiendo el material según el uso, no por costumbre.
La siguiente tabla mapea cada tipo a su nombre en cada mercado, para que nadie se pierda:
| Material | España | México / LATAM | Uso Típico |
|---|---|---|---|
| PVC rígido | tubo rígido de PVC · corrugado reforzado | tubo conduit PVC (ligero / pesado) | Residencial y comercial enterrado |
| Metálico pared fina | tubo metálico de acero | tubo conduit pared delgada (EMT) | Tramos vistos y semienterrados protegidos |
| Metálico pared gruesa | tubo de acero rígido | tubo conduit pared gruesa · galvanizado | Zonas de tráfico y alta exigencia mecánica |
| Polietileno (PE) | tubo PE · tubo de doble pared | poliducto (negro / naranja) | Tiradas largas y distribución |
| Fibra de vidrio | fibra de vidrio | fibra de vidrio | Suelos corrosivos, ductos de servicio |
PVC: la opción por defecto, en versión ligera y pesada
El PVC es el material más usado para enterrar, y por buenas razones: es económico, no se corroe y se trabaja con facilidad. La clave está en elegir el espesor de pared correcto según la carga que va a soportar.
En México, la distinción práctica es entre tubo conduit PVC ligero y pesado, o entre conduit PVC de distintas cédulas; el pesado va donde hay más solicitación mecánica. En España se habla de tubo rígido de PVC para el tramo enterrado y de tubo corrugado reforzado cuando se busca resistencia a la compresión bajo tierra. En ambos casos la idea es la misma: cuanto más peso encima —tierra, tráfico—, más pared necesitas.
Un apunte útil sobre el corrugado en España. El tubo corrugado común se usa para muchas cosas, incluido el saneamiento, así que para instalación eléctrica enterrada conviene pedir expresamente tubo corrugado para enterrar o reforzado. No es lo mismo el tubo naranja de una obra que el que va a proteger un cable a 60 cm de profundidad.
Tubo metálico: pared delgada y pared gruesa
Cuando el cable necesita blindaje —golpes, roedores, tráfico—, el metal entra en juego. Aquí también hay dos niveles, y la diferencia de pared lo cambia todo.
En México, el tubo conduit de pared delgada (equivalente al EMT) sirve para tramos protegidos y semienterrados. El tubo conduit de pared gruesa o galvanizado, en cambio, aguanta enterramientos exigentes y zonas de paso de vehículos. En España, el paralelismo es el tubo metálico de acero para lo ligero y el tubo de acero rígido para lo pesado. El metal ofrece una protección mecánica que ningún plástico iguala; a cambio, exige cuidar la corrosión, sobre todo en terrenos húmedos o salinos.
Por eso el metálico rara vez es la primera opción para una tirada larga enterrada: pesa, cuesta y se corroe si no se protege. Brilla en los puntos críticos —una subida a la superficie, un cruce de calzada— donde el golpe es probable.
Si este artículo te resultó útil, quizá también te interese leer nuestro artículo sobre diferencia entre magnetotérmico y diferencial.
Poliducto (PE) y fibra de vidrio: para tiradas largas
Para llevar el cable lejos, en rollos continuos y por terrenos difíciles, el rey es el polietileno. En México se le conoce como poliducto, y aquí conviene precisar: el que sirve para electricidad es el poliducto negro o naranja, no la manguera de riego que comparte nombre.
El poliducto viene en rollo, así que reduce las uniones a lo largo del recorrido —y cada unión es un punto débil menos—. Existe además en versión poliducto corrugado, con la pared ondulada que aporta flexibilidad y resistencia al aplastamiento. En España, el equivalente funcional es el tubo de PE o de doble pared, muy usado en distribución. La fibra de vidrio, por su parte, aporta rigidez y resistencia química donde el suelo es agresivo; es más cara, pero en ductos de servicio y suelos corrosivos compensa.
Profundidades de enterramiento
Aquí llegamos al dato que todo el mundo busca —a qué profundidad enterrar el cable eléctrico— y también al punto donde España y México se separan del todo. Se consigue un enterramiento seguro y conforme, medido por la profundidad real frente al mínimo que exige la norma, respetando la tabla del código local. Y «local» es la palabra clave: el número correcto depende de dónde estés.
Por eso lo presento en bloques separados. No mezcles estos valores; cada uno vale solo en su país.
España (REBT / ITC-BT-07). Para redes subterráneas de distribución en baja tensión, la ITC-BT-07 fija la profundidad mínima hasta la parte inferior del cable. No debe ser menor de 0,60 m en acera ni de 0,80 m en calzada. En los cruces de calzada, el cable va dentro de un tubo protector y recubierto de hormigón, con un mínimo del orden de 0,80 m. Sobre la canalización se coloca una cinta de señalización que avisa de la presencia del cable, y se respetan las separaciones con otros servicios (agua, gas, telecomunicaciones). Estos valores están recogidos en el Reglamento Electrotécnico para Baja Tensión (RD 842/2002); verifica siempre la versión consolidada vigente antes de proyectar.
México (NOM-001-SEDE). La NOM-001-SEDE establece el recubrimiento mínimo según el método de instalación y la ubicación, en una tabla equivalente a la del código del que deriva. Como orientación —no como valor único—, el enterramiento directo en zonas residenciales ronda los 60 cm; la cifra baja cuando el cable va en tubo conduit y sube bajo zonas de tráfico. No reproduzco aquí la tabla: consúltala en la NOM-001-SEDE de instalaciones eléctricas y confirma la edición en vigor, porque las cifras dependen del caso concreto.
Resto de LATAM. Cada país tiene su marco: RETIE en Colombia, la reglamentación AEA en Argentina, la NCh Elec. en Chile. Unos se acercan más al modelo estadounidense y otros al europeo, así que las profundidades y las medidas varían. La regla es sencilla: consulta la norma local antes de excavar.
La zanja, el lecho y la cinta de señalización
Más allá del número, la calidad de la zanja decide la vida del cable. Y esto sí es universal, así que vale para los tres mercados.
El fondo de la zanja no debe tener piedras ni cascotes. Se prepara un lecho de arena que abraza al tubo por debajo y por los lados, para que ninguna arista puntual concentre el esfuerzo. Encima del tubo, otra capa de arena; luego el relleno compactado. Y antes de cerrar, la cinta de señalización —a ser posible detectable— a una distancia prudente por encima, para que quien excave mañana sepa lo que hay debajo.
El drenaje importa más de lo que parece. Una zanja que acumula agua acelera la corrosión del tubo metálico y estresa las uniones. Si el terreno lo pide, se prevé una salida para el agua. Y una recomendación que ahorra disgustos: separa la canalización eléctrica de otras redes según indique tu norma, y deja registros o arquetas en los cambios de dirección importantes.
Cable y dimensionado para tramos enterrados
El tubo protege, pero es el cable el que trabaja. Y el cable enterrado no se dimensiona igual que el que va por el aire, porque el terreno se comporta de otra forma. Se logra un cable que no se sobrecalienta —medido por su intensidad admisible frente a la carga— teniendo en cuenta la temperatura del suelo y el agrupamiento.
Dos factores universales conviene tener presentes. Primero, la temperatura del terreno: un suelo cálido disipa peor el calor, así que reduce la intensidad que el cable puede transportar. Segundo, el agrupamiento: varios circuitos juntos en la misma zanja se calientan entre sí y también obligan a reducir. Ignorar estos dos ajustes es una causa clásica de cables que envejecen antes de tiempo.
A partir de ahí, la designación del cable cambia por completo entre mercados:
España. El cable se designa por su sección en mm² y por su tipo: RV-K (aislamiento XLPE, 0,6/1 kV) para enterramiento, o RZ1-K cuando se exige libre de halógenos. La ITC-BT-07 marca secciones mínimas para las líneas subterráneas —del orden de 6 mm² en cobre y 16 mm² en aluminio— y el cálculo final sale de la intensidad admisible corregida.
México. El conductor se identifica por su calibre AWG y por su tipo, típicamente THW o THW-LS. El tamaño de la acometida se expresa en amperios: una residencial habitual ronda los 100 o 200 A. El calibre se elige según la tabla de ampacidad correspondiente, ya corregida por temperatura y agrupamiento.
Ejemplos de dimensionado
Un par de casos ayuda a aterrizar la idea, cada uno en su sistema. En España, una vivienda se plantea por potencia contratada en kW: para una monofásica de unos 5,75 kW, el instalador elige la sección según la ITC-BT y el modo de instalación. En México, la misma vivienda se plantea por acometida en amperios: una de 100 A fija el calibre de entrada, con el neutro y la tierra dimensionados en consecuencia.
Un consejo que no depende del país: deja ductos de reserva. Un tubo vacío adicional —para un futuro circuito, para control o para fibra— cuesta poco al abrir la zanja y ahorra una obra entera más adelante.

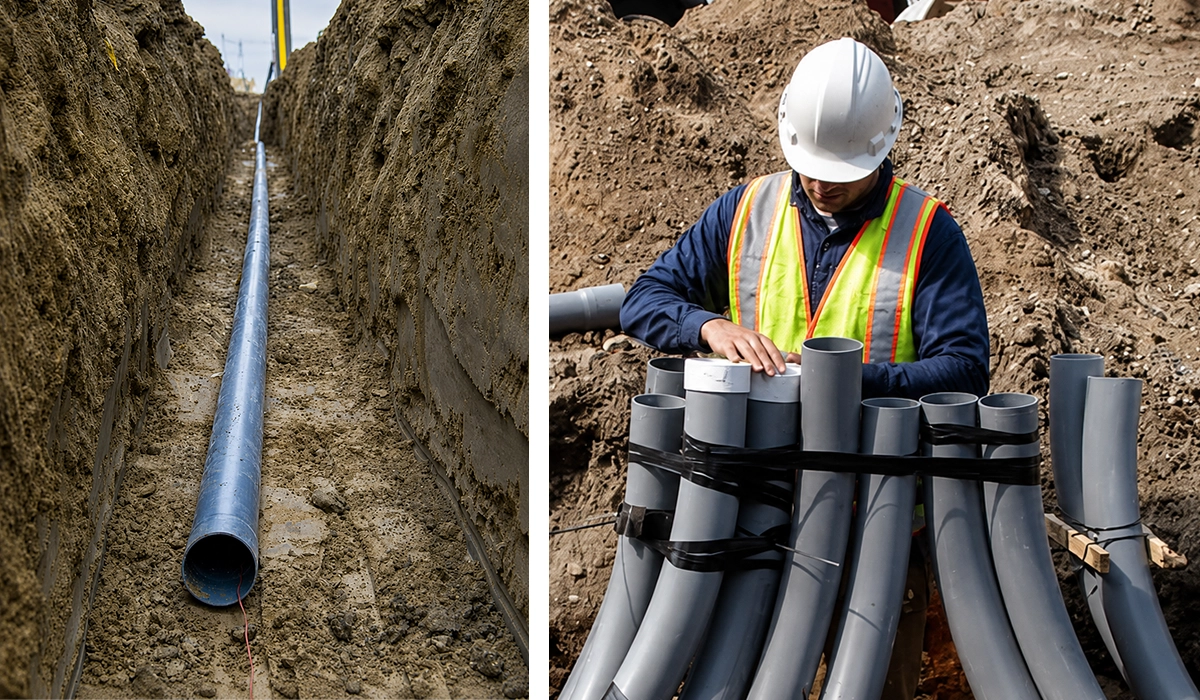

Buenas prácticas de instalación, del trazado al tendido
Una canalización bien pensada se nota en que el cable entra sin pelear. Y eso se decide antes de tirar del primer metro. Se consigue un tendido limpio —medido por la ausencia de daños en el cable y de atascos— cuidando las curvas, las uniones y la dilatación.
Las curvas de radio amplio son lo primero. Un codo cerrado roza el aislamiento al tirar del cable y, en un tubo rígido, puede llegar a dañarlo. Como regla práctica, cuantos menos codos de 90° entre dos registros, mejor; si se acumulan cambios de dirección, conviene añadir una arqueta intermedia. En México, para el metálico, esto se resuelve con un doblador de tubo conduit, que da la curva justa sin estrangular el paso.
Las uniones piden método. En PVC, el encolado debe hacerse con superficies limpias y el adhesivo adecuado, dejando fraguar. Y como el plástico se dilata con el calor, en tiradas largas expuestas al sol antes de enterrar se prevén manguitos de dilatación. A la hora de tirar del cable, una guía pasada previamente, algo de lubricante de tendido y paciencia evitan la mayoría de los atascos. Deja siempre puntos de inspección accesibles; el registro que hoy parece innecesario es el que mañana te ahorra picar el suelo.
Errores comunes que salen caros
Conviene nombrarlos porque se repiten. La profundidad insuficiente es la más grave: ahorra media hora de pala y compromete la seguridad durante años. Mezclar materiales incompatibles —un tramo que no encaja bien con el siguiente— crea puntos de entrada de agua. El exceso de codos de 90° y las curvas cerradas convierten el tendido en una pelea y maltratan el cable. Y olvidar la dilatación en tiradas largas termina en tubos abombados o uniones abiertas. Ninguno de estos fallos es exótico; todos nacen de las prisas.
Enterramiento directo frente a canalización
Antes se mencionó el enterramiento directo; toca compararlo de frente, porque es una decisión real de proyecto. La pregunta no es cuál es «mejor», sino cuál conviene a tu caso.
El enterramiento directo —cable sin tubo, en su lecho de arena— es más barato y rápido de instalar, y disipa bien el calor porque el terreno rodea al cable. A cambio, no se puede sustituir ni ampliar sin excavar, y depende por completo de la protección que dé la propia zanja. La canalización en tubo cuesta algo más y exige más obra inicial, pero gana en todo lo demás. El cable se cambia sin abrir el suelo, se pueden sumar circuitos y la protección mecánica es muy superior.
La decisión suele reducirse a esto: si la instalación va a crecer o el acceso futuro importa, tubo. Si es un tramo sencillo, definitivo y el presupuesto manda, el enterramiento directo puede bastar —siempre que la norma local lo permita para ese caso—. Ojo, además, con que las profundidades exigidas cambian entre una y otra opción; revísalas en tu bloque de norma antes de decidir.
Guía rápida de selección
Con todo lo anterior sobre la mesa, la elección del material se ordena casi sola. Esta matriz resume las decisiones más habituales:
| Situación | Recomendación Práctica |
|---|---|
| Suelo corrosivo o húmedo | Poliducto (PE) o fibra de vidrio; evita el metálico sin protección |
| Tráfico pesado / cruces de calzada | Metálico de pared gruesa o PVC pesado, a la profundidad reforzada |
| Tiradas largas de distribución | Poliducto en rollo o fibra: menos uniones |
| Presupuesto ajustado, uso estándar | PVC (o corrugado para enterrar) donde la norma lo permita |
| Residencial habitual | PVC rígido o corrugado reforzado, con registros en los cambios |
Ninguna fila es un dogma. Son puntos de partida sensatos; el proyecto, el terreno y la norma tienen la última palabra.
Cumplimiento, normas y documentación
Ninguna canalización termina en la zanja: termina en el papel que acredita que está bien hecha. Y aquí, de nuevo, cada país va por su lado.
España. El marco es el REBT (RD 842/2002), con la ITC-BT-07 para redes subterráneas y la ITC-BT-21 para tubos y canales protectores; los sistemas de tubos se rigen por la UNE-EN 61386. Quien verifica no es un «AHJ» al estilo estadounidense, sino el organismo de control y la administración de la comunidad autónoma correspondiente. La instalación la firma un instalador autorizado.
México. El marco es la NOM-001-SEDE, que deriva del modelo estadounidense y por eso conserva el vocabulario de conduit, pared delgada/gruesa y pulgadas. Aquí sí aplican las referencias de ese modelo, adaptadas a la norma mexicana. La verificación corre a cargo de una Unidad de Verificación (UVIE), que comprueba que la instalación cumple antes de energizarla.
En ambos casos, una idea común: la norma no se sustituye por un artículo de blog. Este texto orienta y ayuda a decidir, pero los valores exactos, las tablas y las condiciones se toman del texto legal vigente. Y las instalaciones enterradas que alimentan una acometida son trabajo de profesional autorizado, con su inspección correspondiente. No es un terreno para el «hazlo tú mismo».
En resumen: del terreno a la instalación
Una canalización eléctrica subterránea bien hecha es una pieza modesta con consecuencias grandes: protege el cable, permite cambiarlo sin obra y mantiene la instalación dentro de la norma. Cada etapa —material, profundidad, zanja, cable— alimenta a la siguiente, y la inspección solo confirma lo que se hizo bien antes.
Con lo visto, ya puedes tomar dos decisiones. La primera, qué material te conviene: PVC o corrugado reforzado para lo estándar, metálico de pared gruesa donde hay golpes, poliducto o fibra para tiradas largas y suelos difíciles. La segunda, a qué profundidad enterrar, tomada siempre del bloque de tu país —la ITC-BT-07 en España, la NOM-001-SEDE en México, la norma local en el resto de LATAM—.
Si estás planificando una obra en 2026, el mejor momento para acertar con el tubo y la profundidad es antes de abrir la zanja. Y el paso siguiente es claro: contrasta estos criterios con un instalador autorizado y con la verificación que exija tu norma. La canalización se ve poco una vez enterrada; por eso conviene hacerla bien la primera vez.
