En el mantenimiento de cuadros eléctricos industriales hablamos de cuadros generales de baja tensión (CGBT), cuadros secundarios de distribución, cuadros de máquina y celdas de media tensión. No del cuadro de una vivienda: aquí la escala son cientos o miles de amperios, y el fallo no deja a oscuras un salón, sino una línea de producción.
Casi ninguna avería empieza con un estruendo. Empieza con una unión que se calienta un poco. Luego un poco más. El cobre se oxida, la resistencia sube y el tornillo se afloja. Meses después, esa unión cede; normalmente, el día de mayor carga del año.
Un buen plan de mantenimiento existe para romper ese círculo antes de que se cierre. En esta guía verás cómo hacerlo: la seguridad y la ley en España, la termografía, los ensayos, el embarrado y sus conexiones, las frecuencias y una lista de revisión ordenada.
Un apunte para quien lea desde Latinoamérica: aquí se dice cuadro eléctrico donde allí tablero, y pletina donde allí platina.
Como alternativa, tienes disponible una versión en audio de este artículo a continuación para tu comodidad.
Qué incluye el mantenimiento de cuadros eléctricos industriales
El trabajo tiene cinco partes: inspección visual, limpieza, ensayos eléctricos, ajuste y reapriete cuando procede, reparación correctiva y registro documental. Sin el registro, lo demás pierde la mitad de su valor.
¿Y qué se revisa exactamente? Todo lo que hay dentro de la envolvente y la envolvente misma:
- interruptores automáticos y sus mecanismos de maniobra;
- seccionadores y sus enclavamientos;
- fusibles y bases;
- relés de protección y sus ajustes;
- transformadores de intensidad y sus circuitos secundarios;
- el embarrado y todas sus conexiones;
- el aislamiento de barras, cables y aparamenta;
- el cableado de control y sus bornas;
- la envolvente: cierres, juntas, filtros de ventilación y entradas de cable;
- la puesta a tierra y las conexiones de masas.
No es solo un trámite reglamentario. Un cuadro bien mantenido protege a las personas que trabajan cerca, la producción que depende de él y un activo que cuesta mucho más reponer que revisar. Y alimenta el control de calidad del cuadro durante toda su vida útil.
Si este artículo te ha resultado útil, quizá también quieras leer nuestro artículo sobre Tableros y Cuadros Eléctricos.

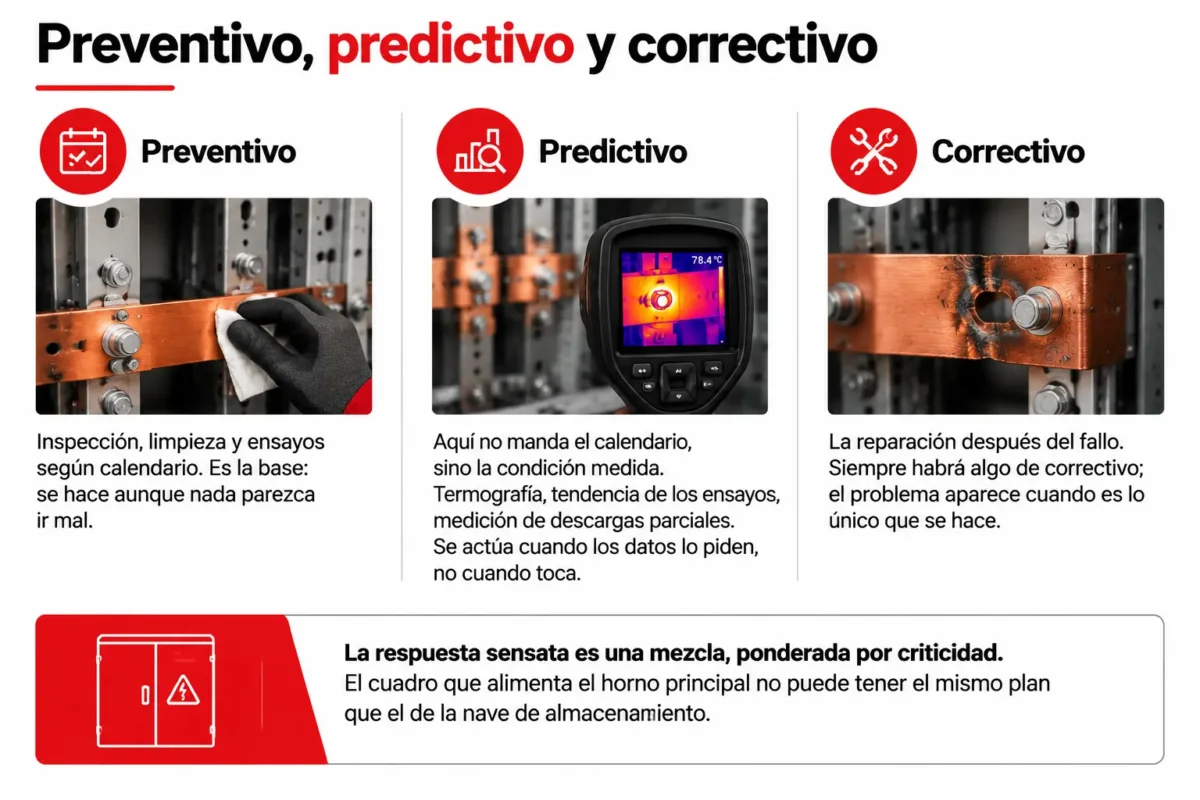

Preventivo, predictivo y correctivo
El mantenimiento eléctrico industrial se apoya en tres enfoques, y ninguno basta por sí solo.
Preventivo. Inspección, limpieza y ensayos según calendario. Es la base: se hace aunque nada parezca ir mal.
Mantenimiento predictivo. Aquí no manda el calendario, sino la condición medida. Termografía, tendencia de los ensayos, medición de descargas parciales. Se actúa cuando los datos lo piden, no cuando toca.
Mantenimiento correctivo. La reparación después del fallo. Siempre habrá algo de correctivo; el problema aparece cuando es lo único que se hace.
La respuesta sensata es una mezcla, ponderada por criticidad. El cuadro que alimenta el horno principal no puede tener el mismo plan que el de la nave de almacenamiento.
Registro e historial: del parte en papel al GMAO
Una termografía aislada dice poco. Su valor está en comparar el mismo punto consigo mismo seis meses después.
Por eso cada intervención debe dejar: fecha, técnico, mediciones, imágenes térmicas, acciones correctivas, piezas sustituidas y el seguimiento pendiente. Las imágenes tomadas tras la puesta en servicio son tu referencia de partida; guárdalas.
¿Hace falta un GMAO? Un software de gestión del mantenimiento asistido por ordenador ayuda, porque planifica y emite órdenes de trabajo. Pero una hoja de cálculo compartida, con rutas de inspección fijas y numeradas, ya supone un salto enorme frente al trabajo reactivo. El GMAO organiza el historial; no sustituye la disciplina de registrarlo. Cuando los datos se recogen de forma automática, se entra en el terreno de las máquinas para la industria 4.0.
¿Te ha gustado esta guía? Descubre nuestro artículo detallado sobre armario eléctrico exterior para obtener más información.
Seguridad primero: RD 614/2001 y las cinco reglas de oro
Antes de tocar nada, dos preguntas: quién puede hacer el trabajo y qué hay que completar antes de empezar.
Quién. El RD 614/2001 distingue dos figuras. El trabajador autorizado es aquel al que la empresa autoriza para trabajos concretos con riesgo eléctrico. El cualificado es un trabajador autorizado con conocimientos especializados acreditados. Las maniobras para dejar sin tensión y para reponerla las hacen trabajadores autorizados. En alta tensión deben ser, además, cualificados.
Qué. Las cinco reglas de oro de la electricidad son las cinco etapas del anexo II del mismo real decreto, y van en orden:
- Desconectar.
- Prevenir cualquier posible realimentación.
- Verificar la ausencia de tensión.
- Poner a tierra y en cortocircuito.
- Proteger frente a los elementos próximos en tensión y señalizar la zona.
Esto no es una recomendación de buenas prácticas. Hasta que las cinco están completas, la instalación se considera en tensión y el trabajo no puede autorizarse. El orden importa: verificar la ausencia de tensión antes de bloquear la realimentación no sirve de nada.
Los riesgos que se evitan así son concretos. El choque eléctrico. El arco eléctrico, que quema sin contacto y proyecta metal fundido. Y las caídas provocadas por cualquiera de los dos.
En cuanto al equipo: ropa y pantalla facial con protección frente a arco eléctrico, herramienta aislada y un detector de tensión comprobado antes y después de usarlo. Verificar con un detector que no funciona ha matado a gente.
Un apunte para Latinoamérica: la misma lógica se conoce allí como bloqueo y etiquetado (LOTO). En España, el procedimiento se llama consignación o descargo.
Para seguir leyendo sobre armario Rittal, consulta nuestro artículo relacionado aquí.
Termografía: ver el fallo antes de que ocurra
Una cámara termográfica no mide temperatura: mide la radiación infrarroja que emite una superficie. Por eso el resultado depende de la emisividad del material y de la temperatura reflejada del entorno. Una pletina de cobre desnudo, brillante, engaña a quien no corrige esos parámetros.
La norma ISO 18434-1 recoge los procedimientos de termografía infrarroja para seguimiento de condición: cómo compensar esos factores y cómo fijar criterios de severidad.

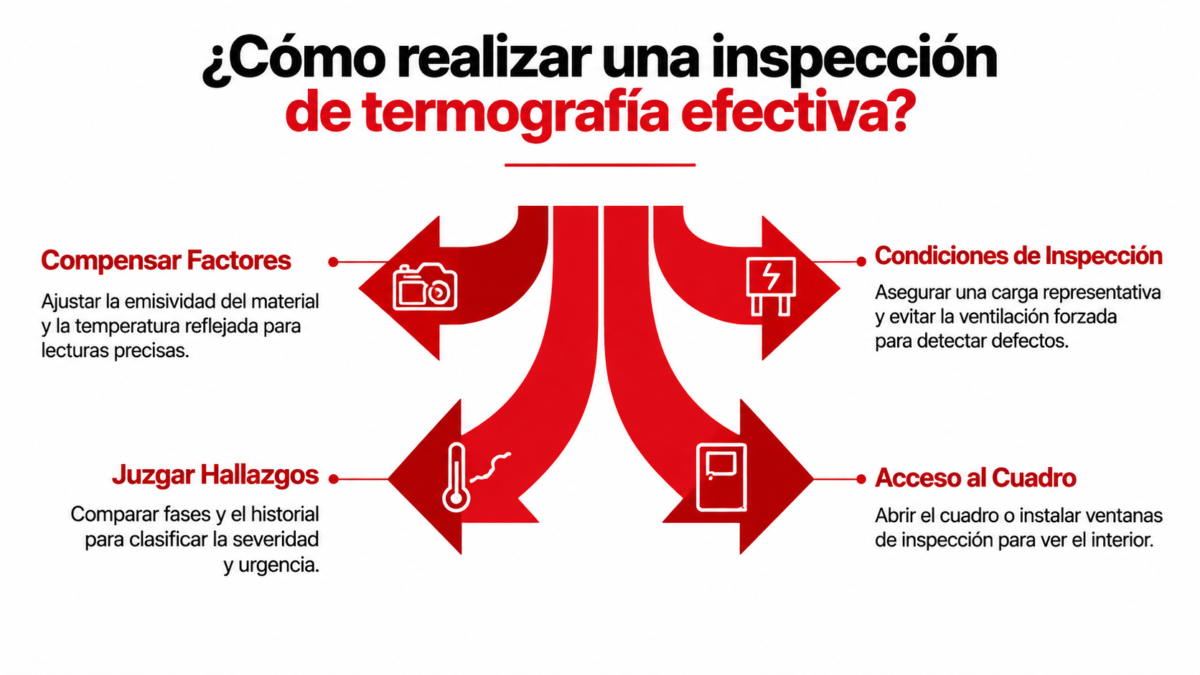

Condiciones para que la inspección sirva. El cuadro debe estar con carga representativa; la práctica habitual es no bajar de alrededor del 40 % de la nominal. Con poca carga, un defecto no genera diferencia de temperatura medible. Anota la carga, la temperatura ambiente y la distancia. Y evita la ventilación forzada sobre la zona: enfría la superficie y esconde el punto caliente.
Cómo se juzga un hallazgo. Compara las tres fases entre sí y el punto con su propio histórico. A partir de ahí se clasifica por severidad y urgencia. No hay un umbral universal de grados que sirva para todo: el criterio sale del procedimiento propio y del historial de la instalación.
Y ahora el límite que casi nadie cuenta. El infrarrojo no atraviesa una puerta metálica. Con el cuadro cerrado solo verás la temperatura de la chapa. O se abre el cuadro, con personal autorizado y el procedimiento de seguridad aplicado, o se instalan ventanas de inspección infrarroja. Es la razón más habitual de que un programa de inspección no detecte nada durante años.
¿Qué encuentra en la práctica? Conexiones flojas u oxidadas, desequilibrio entre fases, circuitos sobrecargados y bornas en mal estado. Para interpretar lo que ves en las barras, ayuda entender el calentamiento del embarrado.
Este tema es solo el principio; explora más información en nuestro artículo sobre el sistema modular CUBIC.
Ensayos eléctricos habituales
Lo que el ojo no ve lo dicen los instrumentos. Salvo la termografía y la medida de descargas parciales en servicio, todos estos ensayos se hacen con la instalación consignada, según las cinco etapas anteriores.
| Ensayo | Qué detecta | Equipo |
|---|---|---|
| Resistencia de aislamiento | Degradación del aislamiento, humedad y suciedad | Megóhmetro (en baja tensión, típicamente 500 o 1.000 V c.c.) |
| Rigidez dieléctrica | Capacidad del aislamiento para soportar tensión | Equipo de ensayo dieléctrico |
| Resistencia de contacto | Uniones y contactos degradados | Micro-ohmímetro con inyección de corriente |
| Ensayo de relés de protección | Que el disparo ocurra en el valor y el tiempo ajustados | Maleta de inyección |
| Descargas parciales (media tensión) | Deterioro interno del aislamiento antes del fallo | Sensores acústicos o de alta frecuencia |
| Medición de puesta a tierra | Continuidad y valor de la resistencia de tierra | Telurómetro |
| Maniobra mecánica | Enclavamientos, tiempos y estado de contactos | Comprobación manual y temporización |
Una regla que evita discusiones: los valores se comparan con los datos del fabricante y con el histórico de la propia instalación. Un megóhmetro que hoy marca la mitad que hace dos años es una señal, aunque el número absoluto siga pareciendo aceptable.

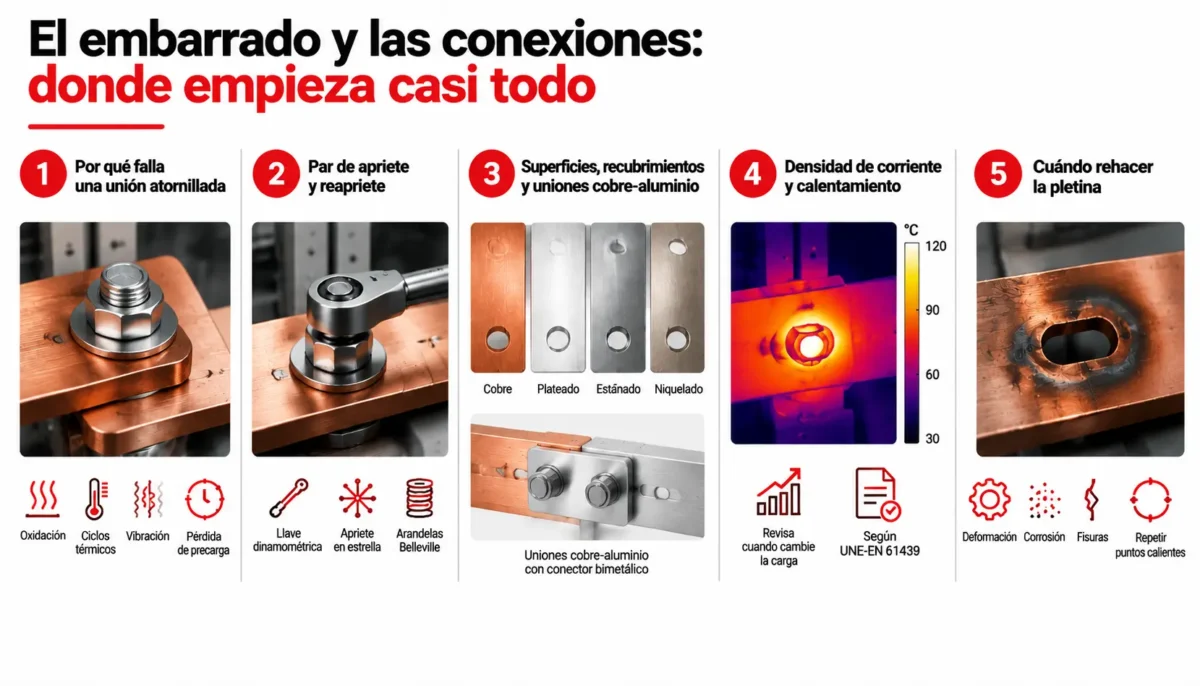

El embarrado y las conexiones: donde empieza casi todo
Si tuviera que revisar un solo punto de un cuadro industrial, revisaría las uniones. Ahí se concentran el calor, el envejecimiento y la mayoría de los hallazgos de una termografía.
Por qué falla una unión atornillada
El mecanismo se entiende bien si se sigue paso a paso.
El cobre desnudo se oxida en contacto con el aire, y ese óxido conduce mal. A la vez, los ciclos térmicos y la vibración relajan la precarga del tornillo. Con menos presión, la superficie de contacto real disminuye. Y cuando la superficie baja, la resistencia sube; si la resistencia sube, la unión se calienta más; y cuanto más se calienta, más se relaja el conjunto.
Un bucle que se alimenta solo y termina en un punto caliente.
Las causas habituales son cuatro: par de apriete incorrecto, ausencia de arandelas elásticas, superficies sucias o dañadas y aumentos de carga para los que esa unión nunca se dimensionó. La humedad acelera todo lo anterior.
Par de apriete y reapriete
El valor de par sale del fabricante del conjunto o del soporte del embarrado. Nunca de una tabla genérica encontrada en un artículo, este incluido.
Apretar de más deforma el cobre y daña la rosca. Apretar de menos deja superficie de contacto sin usar. Ambos extremos acaban en el mismo sitio: una unión que se calienta.
La práctica correcta es sencilla. Llave dinamométrica calibrada, apriete en estrella y en dos pasadas, y arandelas Belleville (cónicas), que mantienen la precarga mientras la unión se dilata y se contrae. Sin ellas, el cobre puede deformarse plásticamente en caliente y quedar permanentemente flojo en frío.
Sobre el reapriete periódico: hazlo solo si el fabricante lo indica, con el cuadro sin tensión y frío, y regístralo. Reapretar una y otra vez la misma unión que se calienta no es mantenimiento; es un síntoma que alguien no lee.
Y un hábito de taller que vale su peso en oro: traza una marca testigo con rotulador entre la tuerca y la pletina después de apretar. En la siguiente revisión, cualquier movimiento se ve de un vistazo.
Superficies, recubrimientos y uniones cobre-aluminio
Antes de cerrar una unión, limpia las superficies de contacto. Parece obvio; se salta cada día.
Las pletinas con recubrimiento resisten mucho mejor la oxidación. El plateado ofrece la mejor conductividad, el estañado es la opción económica habitual y el niquelado aguanta bien ambientes agresivos. Donde se trabaja con cobre desnudo, la pasta conductora antioxidante ayuda; eso sí, aplicada según las instrucciones del fabricante y no a ojo.
Las uniones cobre-aluminio merecen atención aparte. Necesitan arandelas o conectores bimetálicos, o superficies estañadas, y protección frente a la humedad. Si no, el par galvánico corroe la unión y esta se calienta.
Un aviso final sobre la limpieza: si al lijar retiras el recubrimiento de una pletina plateada o estañada, dejas el cobre al aire. Esa unión envejecerá más rápido que antes de que la tocaras.
Densidad de corriente y calentamiento
Las cargas crecen. Se añade una máquina, se abre una salida nueva, se amplía una línea. El embarrado, mientras tanto, sigue siendo el que se dimensionó hace quince años.
Revisa la densidad de corriente cuando cambie la carga, no cuando aparezca el punto caliente. Los límites de calentamiento forman parte de la verificación del conjunto según la UNE-EN 61439; un cuadro modificado sin comprobarlos deja de estar cubierto por su verificación original.
Cuándo rehacer la pletina en lugar de reapretar
Hay un punto en el que apretar más deja de ser la solución. Estas señales lo indican:
- decoloración y aspecto recocido del cobre alrededor de la unión;
- agujeros deformados o alargados;
- picaduras o corrosión profunda;
- fisuras en los pliegues;
- puntos calientes que reaparecen en el mismo sitio tras un apriete correcto;
- agujeros agrandados por intervenciones repetidas.
Sustituir una pletina significa reproducir exactamente su longitud, su patrón de agujeros y sus pliegues. Ese trabajo se hace con máquinas de corte, punzonado y plegado de pletinas; PAYAPRESS fabrica precisamente ese tipo de máquinas para cobre y aluminio. Si el taller no las tiene, la alternativa es encargar la barra fuera, con el plazo que eso implica. Para entender qué máquina cubre cada operación, sirve la guía de tipos de punzonadoras.
Nuestras máquinas trabajando
Con qué frecuencia: criterio técnico y obligaciones en España
La respuesta honesta primero: no existe un intervalo único. Depende de las instrucciones del fabricante, la antigüedad, el nivel de tensión, el ambiente (polvo, humedad, calor, corrosión, vibración), el perfil de carga, la criticidad y el historial.
Ahora bien, hay plazos legales que no dependen de tu criterio. Y conviene separarlos: son inspecciones, no mantenimiento.
| Ámbito | Obligación | Referencia |
|---|---|---|
| Baja tensión | Inspección inicial y periódica cada 5 años por un organismo de control (OCA) en instalaciones industriales que exigen proyecto con más de 100 kW instalados | REBT, ITC-BT-05 |
| Alta tensión | Inspección por OCA al menos cada 3 años en instalaciones privadas, como los centros de transformación de cliente | RD 337/2014 (RAT) e ITC-RAT |
| Equipos de trabajo | Mantener el equipo en condiciones y comprobarlo tras la instalación y tras sucesos que puedan afectar a su seguridad | RD 1215/1997 |
El texto completo del REBT, con todas sus instrucciones técnicas, está en el código electrónico del BOE.
Que la inspección OCA salga favorable no significa que tengas un plan de mantenimiento. Y tener un buen plan no te exime de la inspección OCA. Son cosas distintas, con finalidades distintas.
Para el plan propio, organiza rutas por criticidad. Inspección termográfica más frecuente en los cuadros críticos, con la instalación en carga. Revisión completa sin tensión coordinada con las paradas programadas de planta. El intervalo concreto sale de tu evaluación de riesgos, no de una cifra copiada de un artículo. Así, el mantenimiento de cuadros eléctricos industriales se defiende ante una auditoría con argumentos propios.
¿Quieres saber más? Nuestro artículo sobre corriente de irrupción en baterías de condensadores profundiza en este tema.
Checklist de revisión
Este es el orden real del trabajo, de la mesa de oficina al cierre de la puerta:
- Revisar la documentación: esquemas actualizados, informes anteriores y modificaciones de carga desde la última visita.
- Planificar la parada y el descargo, y aplicar las cinco reglas de oro.
- Inspección visual: decoloración, olor, ruido anómalo, corrosión, polvo, humedad, aislamientos dañados y herrajes flojos.
- Estado de la envolvente: cierres, juntas, filtros de ventilación, entradas de cable y grado IP. En intemperie, el criterio es el de un armario eléctrico exterior.
- Limpieza: aspirar el polvo antes de pasar cualquier paño, usar productos compatibles con los materiales y no soplar nunca aire comprimido cargado de humedad.
- Embarrado y conexiones: par, arandelas, estado de las superficies y marcas testigo.
- Maniobra mecánica de interruptores y seccionadores, con sus enclavamientos.
- Ensayos eléctricos, los de la tabla anterior.
- Puesta a tierra: continuidad y medida con telurómetro.
- Ajustes de protecciones, contrastados con el último estudio de coordinación.
- Termografía después de reponer tensión y carga.
- Registrar todo y abrir las acciones correctivas pendientes con responsable y fecha.
Señales para intervenir de inmediato
Algunas cosas no esperan a la próxima revisión programada:
- Olor a quemado o a plástico caliente: algo ya está por encima de su temperatura de servicio.
- Chisporroteo o zumbido anómalo: contacto flojo o inicio de arco eléctrico.
- Marcas de arco visibles en barras, bornas o cámaras de extinción.
- Calor anormal en la envolvente, perceptible con la mano en la chapa.
- Disparos repetidos sin causa identificada.
- Decoloración en pletinas o terminales.
- Corrosión o agua dentro del cuadro.
- Aislamientos dañados o resultados de ensayo incoherentes entre sí.
En todos estos casos, la decisión es dejar sin tensión e inspeccionar, y escalar a un trabajador cualificado. Esperar «a ver si aguanta hasta la parada» sale caro.
Reparar, hacer un retrofit o sustituir
Llega un momento en que la pregunta ya no es cómo reparar, sino qué hacer con el cuadro.
Reparar tiene sentido cuando el fallo es puntual, los componentes siguen teniendo soporte del fabricante y hay repuestos disponibles.
El retrofit encaja cuando la estructura y el sistema de embarrado están sanos, pero los interruptores, los relés o el control son obsoletos. Ojo con un detalle: cualquier modificación cambia el conjunto, así que hay que revisar la verificación según la UNE-EN 61439 y actualizar la documentación. Además, los aparatos nuevos rara vez tienen la misma geometría de conexión, de modo que el retrofit suele implicar rehacer pletinas. Es exactamente el caso del apartado anterior. Si la envolvente también se queda corta, ahí entran los sistemas modulares tipo armario Rittal.
Sustituir es lo razonable cuando el cuadro es obsoleto, inseguro, falla de forma repetida, ya no tiene repuestos o se ha quedado pequeño para la carga actual.
Lo que decide la vida de un cuadro
Resumiendo lo importante. Primero, el procedimiento de seguridad: sin las cinco etapas completas, no se trabaja. Después, la termografía y los ensayos, que ven lo que el ojo no alcanza. Y por último, las conexiones, donde empieza y termina la mayoría de los problemas.
El mantenimiento de cuadros eléctricos industriales no se juega en la visita de hoy, sino en la comparación con la de hace un año. Guarda los registros, compáralos con la referencia inicial y actúa sobre la barra cuando el apriete deje de funcionar. Llegado ese punto, rehacer la pletina con las medidas exactas es la reparación definitiva; el resto son parches con fecha de caducidad.
