El sistema modular CUBIC parte de una realidad que conoce cualquier cuadrista: un cuadro eléctrico casi nunca termina tal como se dibujó el primer día. Cambia la potencia prevista, el consultor pide otra marca de interruptor o aparece una salida más a mitad de obra. Con una envolvente de medidas cerradas, cada cambio obliga a recortar, taladrar o pedir una caja nueva; y eso se paga en horas de taller y en semanas de retraso.
CUBIC ataca ese problema desde la geometría. Todas sus piezas son múltiplos de una misma medida, así que el cuadro se amplía o se redistribuye sin empezar de cero.
En esta guía verás cómo funciona esa lógica modular y qué protege de verdad un grado IP54. También repasamos qué exige la norma de conjuntos de baja tensión y en qué errores caen cuadristas e ingenierías al especificar un cuadro modular.
Cómo funciona el sistema modular CUBIC: el módulo de 192 mm
Un cuadro eléctrico modular se construye con perfiles, paneles, puertas y placas de montaje estandarizados, en lugar de una caja soldada con dimensiones cerradas. En el sistema modular CUBIC, cada elemento ocupa un número entero de módulos en altura, anchura y profundidad. El proyectista no diseña una envolvente: combina piezas que ya encajan entre sí.
Eso permite definir el tamaño del cuadro a partir de las condiciones reales de la instalación. Las que más pesan: el hueco disponible en la sala eléctrica, la corriente del embarrado y la entrada de cables por arriba o por abajo. También cuentan la ventilación y la reserva para futuras salidas.
Si este artículo te ha resultado útil, quizá también te interese leer nuestro artículo sobre Tableros y Cuadros Eléctricos.
Por qué 192 mm y no otra cifra
La elección no es casual. El número 192 se divide de forma exacta entre doce números distintos (sin contar el 1 ni el propio 192): 2, 3, 4, 6, 8, 12, 16, 24, 32, 48, 64 y 96. En la práctica, un módulo se reparte en dos mitades de 96 mm, tres tercios de 64 mm o cuatro cuartos de 48 mm.
¿Qué gana el taller con esto? El montador cuenta módulos en lugar de medir milímetros. Por eso los errores dimensionales bajan y el mismo cuadro se repite con fidelidad en el siguiente pedido.
Libertad para elegir la aparamenta
Otra ventaja práctica: la arquitectura no obliga a trabajar con un único proveedor de aparamenta. Interruptores automáticos, relés, analizadores de redes, variadores o protecciones pueden venir de distintos fabricantes, según lo que pida la especificación del cliente.
Dicho esto, la libertad tiene un límite técnico. La combinación final debe quedar cubierta por la verificación de diseño que exige la IEC 61439, ya sea mediante ensayos, cálculos o reglas de diseño. Para eso el sistema se acompaña de software de diseño y de herramientas de cálculo de calentamiento.
¿Te ha gustado esta guía? Consulta nuestro artículo detallado sobre diferencia entre magnetotérmico y diferencial para obtener más información.
Cuadro modular o envolvente de medidas fijas: cómo decidir
La pregunta real para compras e ingeniería no es si un sistema modular es mejor en abstracto, sino en qué proyectos compensa. La tabla resume los criterios que suelen inclinar la balanza (valores orientativos, no sustituyen el análisis de cada proyecto).
| Criterio | Cuadro modular | Envolvente de medidas fijas |
|---|---|---|
| Dimensiones | Se ajustan por módulos al espacio real | Limitadas al catálogo disponible |
| Cambios durante el proyecto | Se absorben reorganizando piezas | Suelen exigir mecanizado o una caja nueva |
| Ampliaciones | Se añaden columnas o se reorganiza el interior | Normalmente implican otra envolvente |
| Montaje | Piezas estándar y pocas herramientas | Rápido si el diseño no cambia |
| Coste inicial | Algo mayor en cuadros pequeños | Competitivo en series cortas y simples |
| Encaje típico | CGBT, CCM, cuadros de varias columnas | Cuadros secundarios pequeños y repetitivos |
En la práctica, el modular tiene sentido cuando el cuadro ocupa más de una columna, cuando el esquema todavía puede cambiar o cuando el cliente ya habla de ampliaciones. Para un cuadro secundario pequeño, sin cambios previstos, una caja fija sigue siendo una opción razonable.
Para seguir leyendo sobre poder de corte, consulta nuestro artículo relacionado aquí.
Protección IP54: qué cubre y dónde se queda corta
El código IP clasifica la protección de una envolvente frente a la entrada de sólidos y de agua. Lo define la norma EN 60529, adoptada en España como UNE 20324. Según el fabricante, la envolvente CUBIC resiste entornos duros y húmedos hasta un grado IP54.
Las dos cifras se leen así:
- 5 (sólidos): envolvente protegida contra el polvo. Puede entrar algo, pero no en cantidad suficiente para perjudicar el funcionamiento ni la seguridad del equipo.
- 4 (líquidos): protección frente a proyecciones de agua desde cualquier dirección.
Conviene no confundir IP54 con estanqueidad total. No está pensado para chorros de agua ni para inmersión. La NTP 588 del INSST propone, de forma orientativa, una segunda cifra 4 para locales mojados y zonas a la intemperie. Cuando hay chorros de agua, la sube a X5 o X6.
Con ese criterio, un armario eléctrico IP54 encaja bien en naves con polvo no inflamable, salas técnicas, zonas cubiertas con humedad y plantas con salpicaduras ocasionales. En cambio, se queda corto en zonas de baldeo con manguera o en cubiertas de buques expuestas a golpes de mar. Los emplazamientos con riesgo de incendio o explosión son otro mundo: allí manda la ITC-BT-29 y el código IP, por sí solo, no resuelve nada.
Este tema es solo el comienzo. Descubre más en nuestro artículo sobre ventilación de armarios eléctricos.
Tabla comparativa de grados de protección
La tabla es orientativa y sirve para situar IP54 frente a otros grados habituales. Recuerda que el sistema modular estándar llega hasta IP54; si el emplazamiento pide más, la solución de envolvente cambia.
| Grado IP | Protección frente a sólidos | Protección frente al agua | Uso orientativo |
|---|---|---|---|
| IP20 | Objetos de más de 12,5 mm (dedos) | Sin protección | Equipos dentro de salas eléctricas secas y cerradas |
| IP31 | Objetos de más de 2,5 mm | Caída vertical de gotas | Salas técnicas limpias y secas |
| IP43 | Objetos de más de 1 mm | Agua pulverizada hasta 60° de la vertical | Locales interiores con algo de humedad |
| IP54 | Protegido contra el polvo | Proyecciones de agua desde cualquier dirección | Naves industriales, zonas húmedas cubiertas, salpicaduras ocasionales |
| IP55 | Protegido contra el polvo | Chorros de agua | Zonas con limpieza ocasional con manguera |
| IP65 | Totalmente estanco al polvo | Chorros de agua | Ambientes con polvo fino y limpieza con agua |
| IP66 | Totalmente estanco al polvo | Chorros de agua potentes | Baldeo intenso, intemperie expuesta, cubiertas de buques |
Más IP no siempre es mejor
Aquí aparece un error clásico. Cuanto más cerrada está una envolvente, peor disipa el calor, y el calor es el enemigo silencioso de la aparamenta.
Para instalaciones interiores, la IEC 61439-1 fija como condición normal un ambiente que no supera los 40 °C. La media en 24 horas, además, no debe pasar de 35 °C. Si la sala supera esos valores y el cuadro está sellado, los interruptores trabajan más calientes de lo previsto. El resultado suele ser una reducción de su intensidad admisible o disparos que nadie sabe explicar. Por eso el grado IP y el cálculo de calentamiento deben decidirse juntos.
Normativa que conviene revisar antes de fabricar
Un cuadro eléctrico de baja tensión no se valida solo por su envolvente. En Europa, el marco técnico lo fija la serie UNE-EN IEC 61439. La parte 1 recoge las reglas generales (edición vigente UNE-EN IEC 61439-1:2021); la parte 2 se ocupa de los conjuntos de aparamenta de potencia.
La norma reparte responsabilidades. El fabricante original del sistema realiza la verificación de diseño; el cuadrista, por su parte, ejecuta la verificación individual de cada cuadro terminado. Según el fabricante, CUBIC es verificable conforme a la IEC/EN 61439, con ensayos en laboratorios independientes. Esa documentación ahorra trabajo al cuadrista, pero no le exime de la verificación individual.
La misma parte 2 define las formas de separación interna, de la forma 1 a la 4b. Elegir bien la forma condiciona la seguridad durante el mantenimiento y la continuidad de servicio; y, de paso, también el espacio que necesita el cuadro.
En España hay que sumar el Reglamento electrotécnico para baja tensión. El código electrónico del REBT publicado por el BOE reúne todas sus instrucciones técnicas. Para cuadros en locales húmedos o mojados, la referencia es la ITC-BT-30.
A escala europea, la presunción de conformidad del material eléctrico se apoya en las normas armonizadas de la Directiva de Baja Tensión. La lista consolidada de normas armonizadas en EUR-Lex es la fuente que conviene consultar, porque se actualiza con cada modificación.
¿Quieres saber más? Nuestro artículo sobre Qué es un AFDD profundiza en este tema.

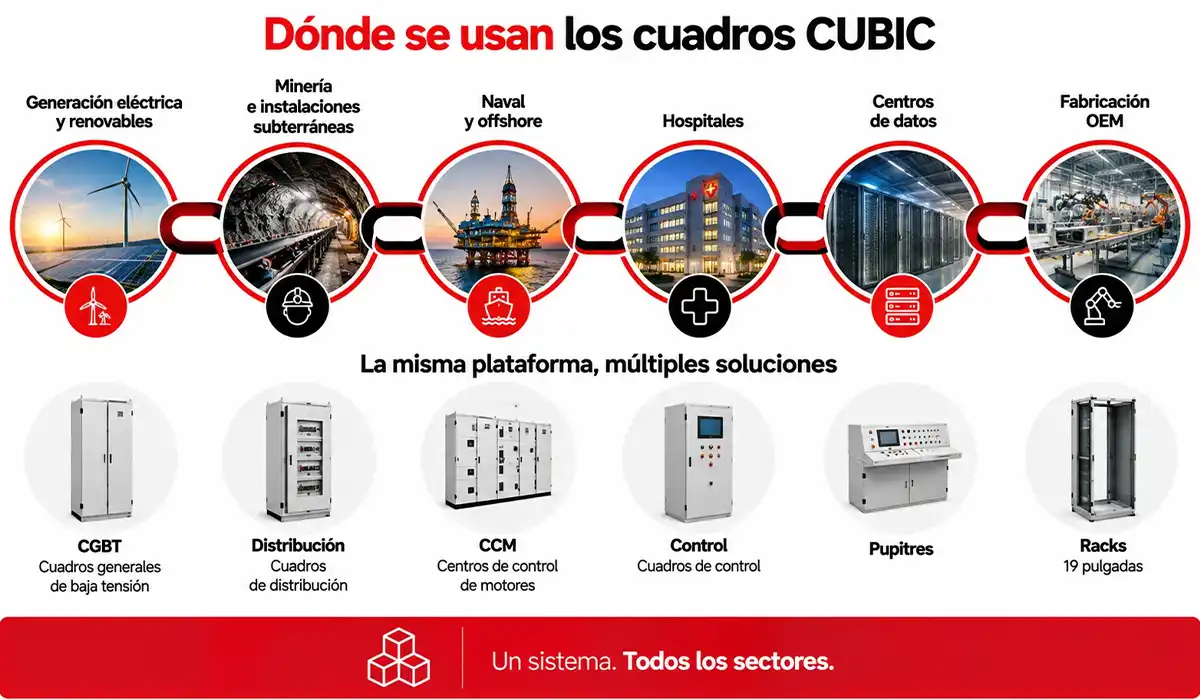

Dónde se usan los cuadros CUBIC
La flexibilidad del sistema explica su presencia en sectores muy distintos. En generación eléctrica y renovables se utiliza en centrales, subestaciones y parques eólicos. En minería y en instalaciones subterráneas, lo que pesa es la robustez y la facilidad para reconfigurar. En el ámbito naval y offshore se fabrican cuadros marinos; ahí, además, cada proyecto suele exigir la aprobación de la sociedad de clasificación correspondiente.
También aparece en hospitales, grandes infraestructuras, centros de datos y líneas de fabricación de fabricantes OEM. Con la misma plataforma se construyen cuadros generales de baja tensión (CGBT), cuadros de distribución, centros de control de motores (CCM), cuadros de control, pupitres y racks de 19 pulgadas.
¿Qué tienen en común todos estos entornos? Sustituir un cuadro completo cada vez que cambia la instalación no es viable, ni por coste ni por parada.
También puedes ampliar esta información en nuestro artículo dedicado a generador eléctrico para casa.
Errores habituales al especificar un cuadro modular
La mayoría de los problemas no nacen en el montaje, sino en la especificación. Estos son los que más se repiten en proyectos de envolventes modulares.
IP54 en una zona que se limpia con manguera
El problema: se especifica IP54 por costumbre en una planta alimentaria o en una zona de lavado.
La consecuencia: el agua a chorro entra por juntas y rejillas, y llegan los defectos de aislamiento, la corrosión en bornas y los disparos del diferencial.
La solución: definir el grado IP a partir del procedimiento de limpieza real. Si hay chorros, hace falta como mínimo IPX5 y otra solución de envolvente; si se limpia con agua a alta presión y temperatura, conviene valorar IPX9.
Sellar el cuadro sin revisar el calentamiento
El problema: se sube el grado IP o se eliminan rejillas sin rehacer el cálculo térmico.
La consecuencia: la temperatura interior sube, la aparamenta pierde capacidad y el aislamiento envejece antes de tiempo.
La solución: calcular el calentamiento con la carga real, prever ventilación con filtros cuando el IP lo permita y alejar el cuadro de fuentes de calor.
Nuestras máquinas trabajando
Mezclar aparamenta sin cobertura de verificación
El problema: se sustituye un interruptor por otro de distinta marca a última hora.
La consecuencia: el cuadro deja de estar respaldado por la verificación de diseño y la documentación pierde valor ante una inspección o un siniestro.
La solución: comprobar que la nueva combinación está ensayada o calculada antes de aceptar el cambio.
Si quieres profundizar en canalización eléctrica subterránea, hemos preparado una guía específica sobre este tema.
No reservar espacio para crecer
Un error menos visible, pero caro. Si la sala eléctrica se diseña al milímetro, la futura columna no cabe aunque el sistema sea ampliable. Conviene reservar módulos libres dentro del cuadro y espacio lateral en la sala.
Embarrado improvisado
Las barras de cobre son el corazón del cuadro. Cuando las pletinas se cortan, punzonan o doblan con tolerancias pobres, aparecen malos contactos, pares de apriete irregulares y puntos calientes. Un sistema modular exige precisión dimensional en todo lo que va dentro; por eso las barras deben fabricarse con maquinaria capaz de repetir cotas pieza tras pieza.
Montaje, coste total y mantenimiento
El precio de la envolvente es solo una parte del coste. El sistema llega en piezas sueltas y se monta con muy pocas herramientas, así que el taller dedica menos horas por columna y comete menos errores de cota. Además, la plataforma cuenta con un programa de formación para cuadristas, pensado para que la calidad de montaje sea uniforme entre talleres.
Para evaluar el coste total conviene sumar varias partidas: horas de ingeniería, tiempo de fabricación, plazos de puesta en servicio, repuestos y el precio de las ampliaciones futuras. En minería, generación o industria pesada, la capacidad de ampliar sin sustituir el cuadro suele pesar más que unos euros de diferencia en la compra inicial.
En mantenimiento, el acceso ordenado a los componentes simplifica las revisiones. Aun así, cualquier trabajo en el cuadro debe seguir el Real Decreto 614/2001. La guía técnica del INSST sobre riesgo eléctrico detalla las distancias de seguridad y los procedimientos para trabajar sin tensión.
Para conocer mejor el identificador de circuitos eléctricos, te recomendamos consultar también nuestro artículo relacionado.
Un cuadro modular es tan preciso como su embarrado
PAYAPRESS fabrica máquinas CNC para cortar, punzonar y doblar barras de cobre y aluminio. Cuadristas de más de 70 países las usan para producir embarrados con cotas repetibles.
Lo que realmente decide un buen cuadro modular
La modularidad no es un argumento de catálogo: es una forma de reducir riesgo en proyectos que cambian. En el sistema modular CUBIC, el módulo de 192 mm simplifica el diseño y el montaje, y la verificación conforme a IEC 61439 aporta respaldo técnico. El grado IP54, por su parte, cubre buena parte de los entornos industriales, aunque no todos.
Con esta información puedes tomar dos decisiones clave. La primera, si tu proyecto necesita realmente un cuadro modular o basta con una envolvente fija. La segunda, si IP54 encaja con la limpieza, la humedad y la temperatura de la sala, o si hay que plantear otra solución desde la especificación.
