Un identificador de circuitos eléctricos te dice qué protección alimenta una toma concreta sin dejar sin suministro al resto del inmueble, y esa es justo la situación que tienes delante: un cuadro sin rotular, una base de enchufe del pasillo que hay que cambiar y nadie sabe de dónde cuelga. Ir bajando interruptores uno por uno no es una opción, porque arriba hay un servidor encendido, en el local de al lado una cámara frigorífica y en el piso de enfrente un vecino teletrabajando; cada corte a ciegas es una llamada de teléfono. Aquí tienes el procedimiento completo, dónde falla la herramienta, cómo trabajar seguro y qué mirar antes de comprar una.
¿Qué es un identificador de circuitos eléctricos?
Son dos piezas que trabajan en pareja. Un emisor que enchufas en la toma que quieres identificar. Y un receptor, que pasa por delante de las protecciones del cuadro hasta que una responde.
Nada más. Ni cortes,ni ensayo y error.
Lo vas a usar más de lo que crees: para rotular un cuadro olvidado, para preparar una reparación sin dejar media planta a oscuras, en gestión de inmuebles cuando cambia el inquilino, o en una entrega de obra donde el rotulado forma parte de lo que firmas.
Un apunte de tienda. Algunos fabricantes lo etiquetan en la caja como detector de cortacircuitos, así que no te extrañes si lo encuentras bajo ese nombre en el estante.
Y como este oficio se dice distinto a cada lado del Atlántico, vale la pena dejar la equivalencia clara de una vez:
| Concepto | España | México / LATAM |
|---|---|---|
| Protección de circuito | magnetotérmico, PIA | interruptor termomagnético, pastilla |
| Cuadro / panel | cuadro eléctrico | tablero eléctrico |
| Toma de corriente | base de enchufe, toma | contacto |
| Protección diferencial | interruptor diferencial | interruptor de falla a tierra (ICFT) |
| Tensión monofásica | 230 V | 127 V |
| Circuito de mayor tensión | 400 V trifásico | 220–240 V |
| Reglamento | REBT (RD 842/2002) | NOM-001-SEDE-2012 |
De aquí en adelante alterno los dos vocabularios. Ya sabes cuál te toca.
Si este artículo te ha resultado útil, quizá también te interese leer nuestro artículo sobre Tableros y Cuadros Eléctricos.
Cómo funciona un identificador de circuitos, en lenguaje llano
El emisor no mide nada. Inyecta una señal codificada sobre el conductor con tensión: un patrón que viaja por el cable, sube hasta el cuadro y se cuela por la protección que alimenta esa toma.
El receptor va escuchando. Al pasarlo por delante de una protección, capta la intensidad de esa señal y te la muestra con LED, con una barra o con un pitido más agudo.
Lo que buscas no es una respuesta de sí o no. Es la coincidencia más fuerte.
Y ahora el punto que más confunde, así que lo cerramos aquí: un detector de circuitos eléctricos de este tipo necesita tensión. Sin conductor energizado no hay señal que inyectar. Es un identificador de circuitos con tensión, por definición; si el circuito está muerto, esta herramienta no es la tuya.
Anatomía de un identificador de circuitos eléctricos
El emisor viene con clavija del país: Schuko en España, NEMA 5-15 en México. Muchos equipos añaden un adaptador de portalámparas —imprescindible en alumbrado sin toma— y adaptadores del fabricante para circuitos de mayor tensión.
El receptor marca la diferencia entre un equipo bueno y uno mediocre: control de sensibilidad, barrido automático, altavoz, pantalla y, en muchos modelos, un detector de tensión sin contacto integrado.
¿Te ha gustado esta guía? Consulta nuestro artículo detallado sobre la diferencia entre magnetotérmico y diferencial para obtener más información.

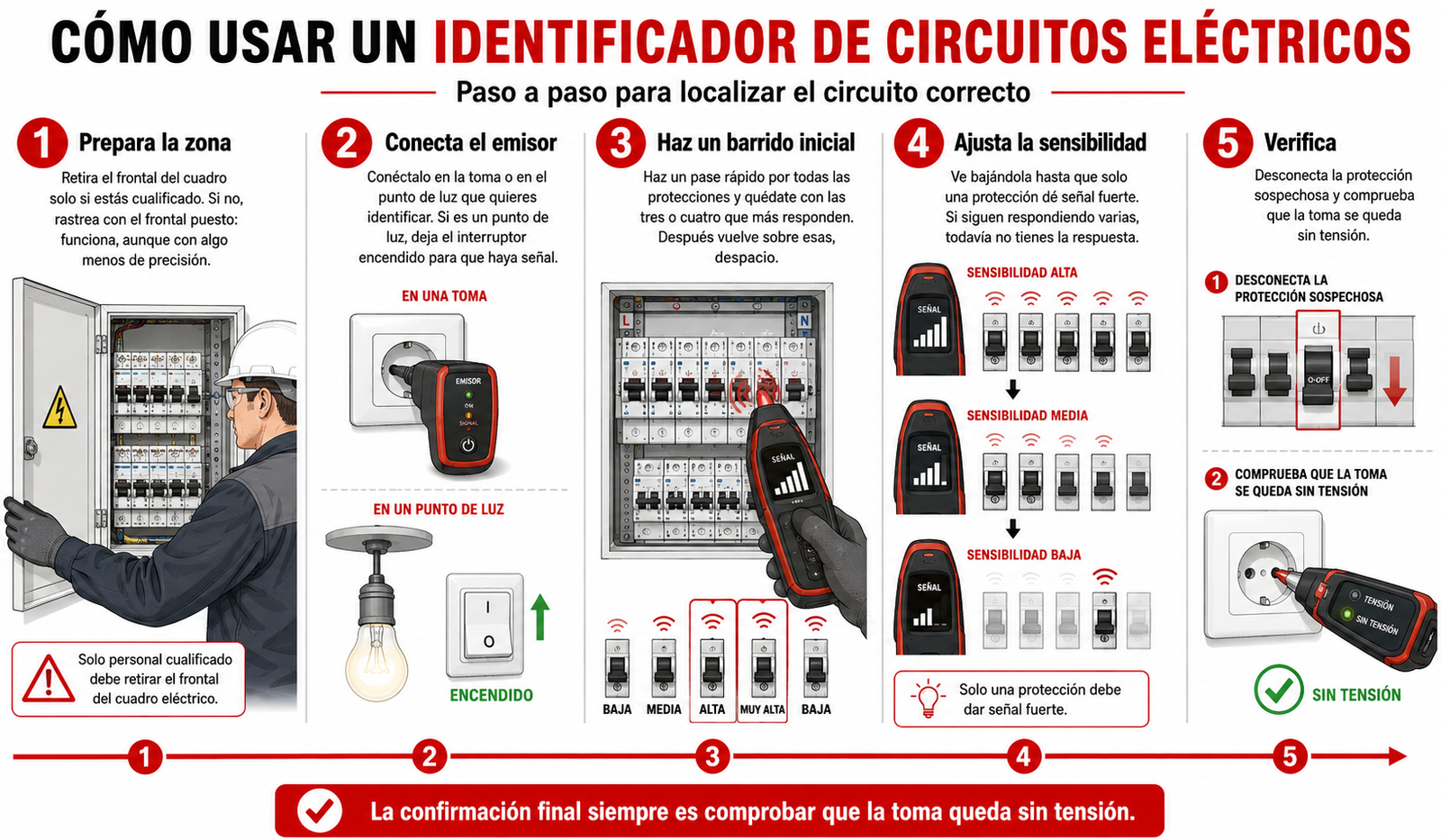

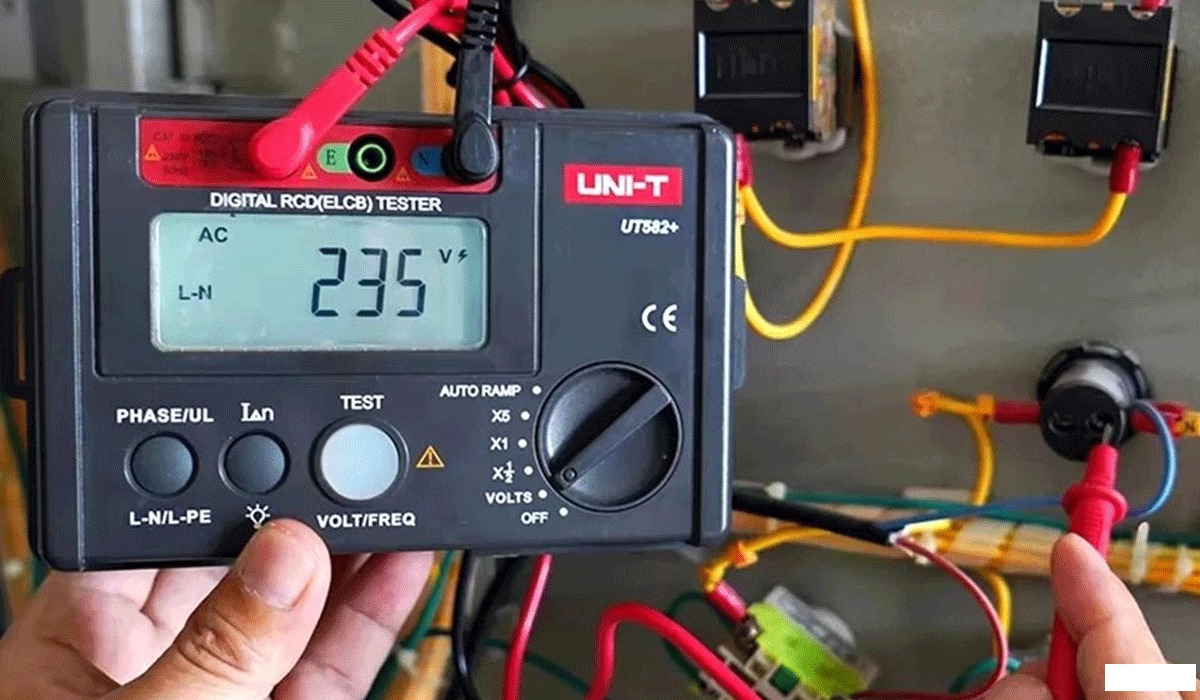

Cómo usar un identificador de circuitos eléctricos, paso a paso
Cinco pasos. Ni uno menos.
- Prepara la zona. Retira el frontal del cuadro solo si estás cualificado para hacerlo. Si no lo estás, rastrea con el frontal puesto: funciona, aunque pierdas algo de precisión.
- Conecta el emisor en la toma o el punto de luz que quieres identificar. Si es un punto de luz, deja el interruptor de alumbrado encendido — sin eso no hay tensión y no hay señal.
- Haz un barrido inicial. Un pase rápido por todas las protecciones para quedarte con las tres o cuatro que más responden. Después vuelve sobre esas, despacio.
- Ajusta la sensibilidad. Ve bajándola hasta que solo una protección dé señal fuerte. Si siguen respondiendo varias, todavía no tienes la respuesta.
- Verifica. Desconecta la protección sospechosa y comprueba que la toma se queda sin tensión.
Ese quinto paso no es una recomendación: cierra el trabajo. El equipo te da un candidato y, hasta que no lo confirmas desconectando, el candidato se queda. Rótula en ese mismo momento. Etiquetar un cuadro eléctrico «luego» significa no etiquetarlo nunca.
Cómo mejorar la precisión del identificador
¿Por qué el identificador de circuitos marca varios interruptores? Casi siempre por lo mismo: exceso de señal o exceso de ruido.
Desconecta las cargas de esa toma y de las cercanas. Y enchufa el emisor directo — nada de alargadores ni regletas de por medio.
Si aparecen varias coincidencias, baja la sensibilidad y repite el barrido en lugar de darlo por bueno. Y si el inmueble tiene subcuadros, coloca el emisor en un circuito servido por ese subcuadro concreto, no en el general.
Ante la duda, siempre lo mismo: verificación de ausencia de tensión.
Para seguir profundizando en el poder de corte, consulta nuestro artículo relacionado aquí.
Límites del identificador de circuitos: trampas que conviene conocer
Aquí es donde decepciona a quien no la conoce. No falla por mala calidad: falla porque la instalación tiene cosas que se comen la señal.
Las regletas —multicontactos en México—, los protectores contra sobretensiones, los SAI (UPS o no-break) y los filtros EMI atenúan o bloquean directamente el patrón que emite el equipo. Por eso el emisor va siempre enchufado directo.
Los neutros compartidos son el clásico: si dos circuitos comparten retorno, la señal aparece donde no debe y el receptor marca la protección equivocada.
Los subcuadros confunden la lectura: la señal se queda por el camino. Las tiradas largas hacen algo parecido — llegan, pero débiles. Y las cargas con fuente conmutada meten ruido justo en la línea que el receptor intenta escuchar.
Con tomas protegidas por diferencial (ICFT en México), presta atención a si el emisor queda aguas arriba o aguas abajo de la protección: cambia la lectura.
Los circuitos de alumbrado sin toma exigen el adaptador de portalámparas. Y los circuitos de mayor tensión exigen el adaptador del fabricante — nunca un montaje casero. Este es el punto donde la gente se hace daño de verdad.
| Situación | Qué ocurre | Qué hacer |
|---|---|---|
| Regleta/multicontacto, protector o SAI | La señal se atenúa o se bloquea | Conecta el emisor directo a la toma |
| Neutro compartido | Dos circuitos comparten retorno | Verifica desconectando; revisa el subcuadro |
| Subcuadro | La señal no llega al cuadro general | Coloca el emisor en un circuito de ese subcuadro |
| Carga con fuente conmutada | Ruido en la línea | Desconecta las cargas cercanas |
| Circuito de alumbrado sin toma | No hay dónde conectar el emisor | Adaptador de portalámparas, interruptor encendido |
| Tirada larga | Señal débil en el cuadro | Sube la sensibilidad y repite el barrido |
Seguridad: consignación y categoría de medida
Trata todo cuadro como si estuviera en tensión, porque durante este trabajo lo está. Protección ocular puesta.
En España, cuando el trabajo pase de identificar a intervenir, el procedimiento tiene nombre y está en el Real Decreto 614/2001: las cinco reglas de oro, en este orden. Desconectar todas las fuentes de alimentación. Prevenir cualquier realimentación, bloqueo y enclavamiento. Verificar la ausencia de tensión. Poner a tierra y en cortocircuito. Y señalizar y delimitar la zona de trabajo. El orden no es decorativo.
En México el equivalente es el bloqueo y etiquetado —candadeo y etiquetado— que exige la NOM-029-STPS-2011. La norma no las llama «cinco reglas de oro», pero el procedimiento que te pide es el mismo.
Sobre el equipo: usa solo instrumentos con categoría de medida adecuada al punto de la instalación, CAT III o CAT IV, definida en la IEC 61010-1 y adoptada en España como UNE-EN 61010-1. Comprueba el marcado CE o la certificación NOM según tu mercado.
Nada de cables fabricados a mano para circuitos de mayor tensión. Y verifica siempre la ausencia de tensión antes de meter la mano.
Este tema es solo el comienzo. Descubre más en nuestro artículo sobre ventilación de armarios eléctricos.
Identificador, trazador de cables o generador de tonos
Se confunden constantemente y elegir mal te hace perder una mañana.
El identificador es la vía rápida para asociar una toma con su protección. Necesita tensión. Es lo que quieres para saber qué magnetotérmico corresponde a cada enchufe, o para saber qué pastilla corresponde a cada contacto.
El trazador de cables hace otra cosa: sigue el recorrido de un conductor por la pared o enterrado, y funciona también sin tensión. Mucha gente lo llama rastreador de circuitos eléctricos.
El generador de tonos es de telecomunicaciones y de muy baja tensión. En instalaciones de fuerza no se usa.
| Herramienta | ¿Necesita tensión? | Para qué sirve | Para qué NO sirve |
|---|---|---|---|
| Identificador de circuitos | Sí | Asociar toma y protección | Seguir el recorrido del cable |
| Trazador de cable | No | Localizar el trazado en pared o enterrado | Identificar la protección con rapidez |
| Generador de tonos | No | Telecomunicaciones y muy baja tensión | Instalaciones de fuerza — peligroso |
Qué mirar antes de comprar un identificador de circuitos eléctricos
Si vas a por un localizador de circuitos eléctricos, mira esto por este orden.
Control de sensibilidad y lectura clara, numérica o de barras, con aviso acústico. Sin sensibilidad regulable no hay forma de resolver las coincidencias múltiples.
Compatibilidad con la tensión de tu país —230 V en España, 127 V en México— y disponibilidad real de adaptadores. Inmunidad al ruido y autocalibrado. Y pregunta cómo se comporta con neutros compartidos: ahí se separan los equipos serios del resto.
Extras que se agradecen en obra: linterna y pantalla retroiluminada. Un cuadro de escalera nunca está bien iluminado.
Seguridad y robustez: categoría de medida, marcado CE o certificación NOM y pilas sustituibles.
Y sé honesto con tu uso. Para rotular el cuadro de casa un domingo, un comprobador de circuitos eléctricos sencillo te sobra. Si te mueves entre varios cuadros cada semana, un buscador de disyuntores profesional se paga solo con el tiempo.
¿Quieres saber más? Nuestro artículo sobre qué es un AFDD amplía esta información.

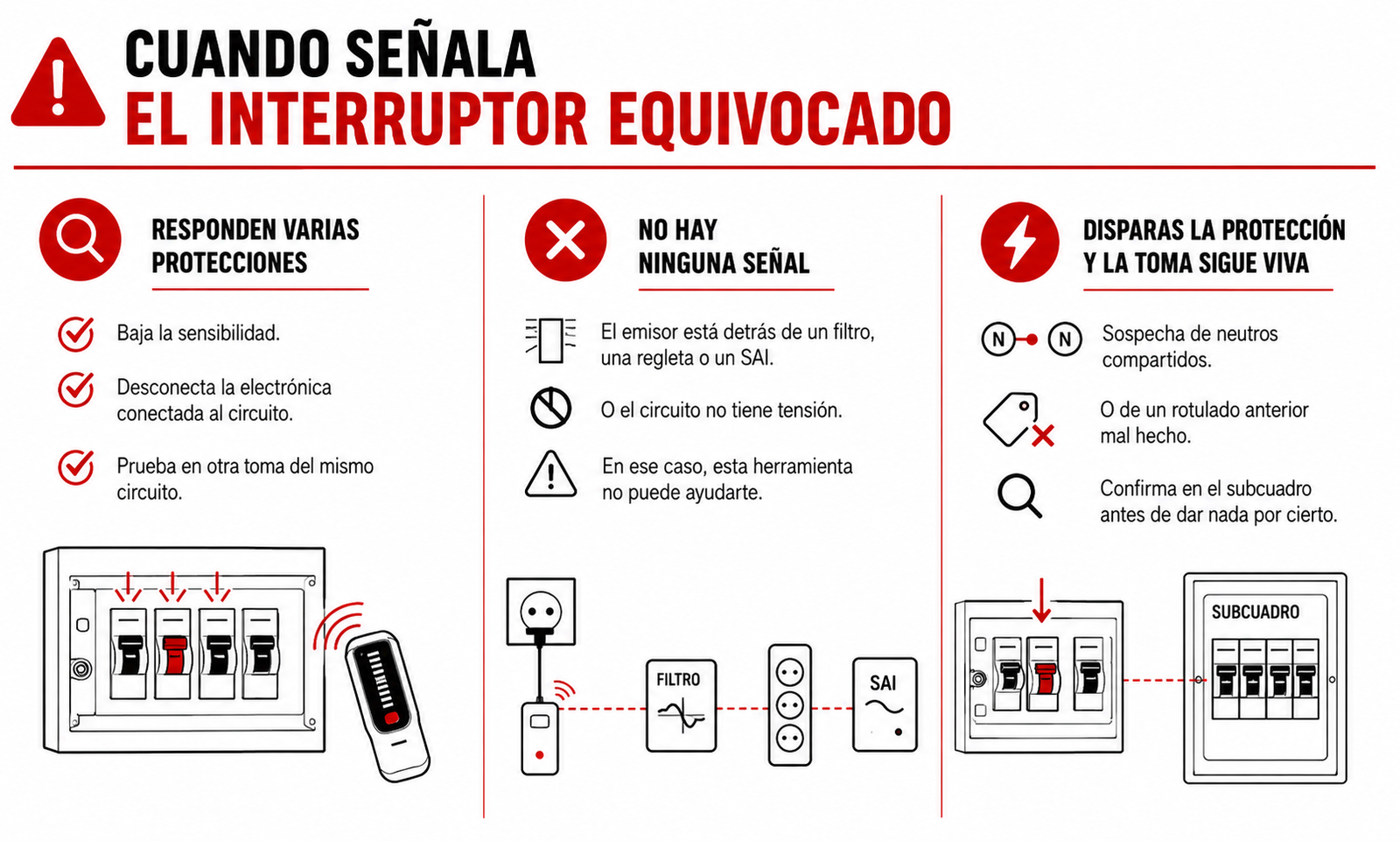

Cuando el identificador señala el interruptor equivocado
Responden varias protecciones: baja la sensibilidad, desconecta la electrónica conectada al circuito y prueba en otra toma del mismo circuito.
No hay ninguna señal: el emisor está detrás de un filtro, una regleta o un SAI. O el circuito no tiene tensión,y entonces esta herramienta no puede ayudarte.
Disparas la protección y la toma sigue viva: Sospecha de neutros compartidos o de un rotulado anterior mal hecho. Confirma en el subcuadro antes de dar nada por cierto.
Conclusión
Un identificador de circuitos eléctricos acorta muchísimo el trabajo, pero no sustituye ni la verificación final ni la consignación. La herramienta propone; desconectar confirma.
Y quédate con esto: un cuadro bien rotulado te ahorra más tiempo a lo largo del año que cualquier equipo que puedas comprar. Rótula mientras identificas.
