Sigorta Bulucu Nasıl Kullanılır: Adım Adım Saha Rehberi

Koridordaki priz değişecek, ama pano etiketsiz ve o prizi hangi otomatın beslediğini kimse bilmiyor. Otomatları tek tek indirerek bulmak da bir seçenek değil: üst katta çalışan bir sunucu, yan dükkânda bir soğutucu, evden çalışan bir komşu var ve her körlemesine kesme bir telefon, bazen bir tazminat konuşması demek. Sigorta bulucu tam bu noktada devreye giriyor; binanın elektriğini hiç kesmeden, belirli bir prizin hangi otomata bağlı olduğunu söylüyor. Aşağıda cihazın nasıl çalıştığını, pano başında uygulaman gereken emniyet prosedürünü, adım adım kullanımını ve neden bazen yanlış otomatı gösterdiğini bulacaksın.

Okumak yerine dinlemeyi tercih ediyorsanız, makalenin geri kalanını aşağıdaki ses dosyasından dinleyebilirsiniz.

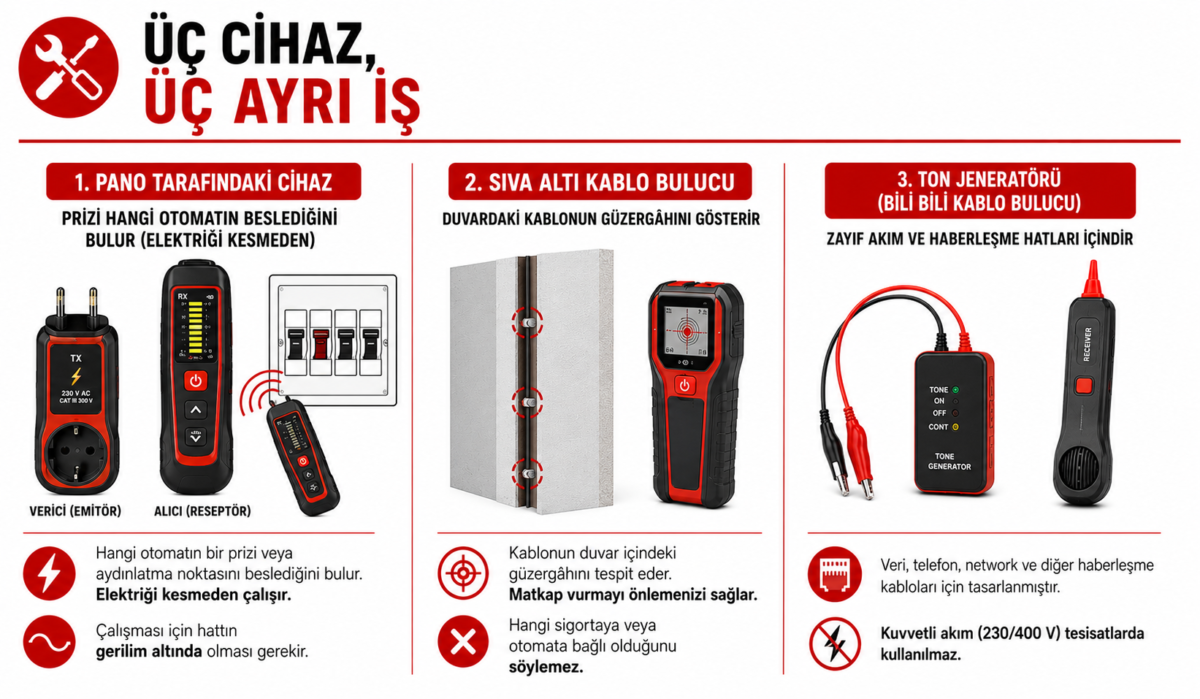

Sigorta bulucu mu, kablo bulucu mu?

Önce şunu netleştirelim, çünkü bu sayfaya gelenlerin çoğu aslında başka bir cihaz arıyor.

Pano tarafındaki cihaz iki parçalıdır: bir verici, bir alıcı. Prizi hangi otomatın beslediğini, elektriği kesmeden bulur. Çalışması için hattın gerilim altında olması gerekir.

Sıva altı kablo bulucu bambaşka bir iş yapar. Duvardaki kablonun güzergâhını gösterir, sen matkabı vurmadan önce. Ama o kablonun hangi sigortaya bağlı olduğunu sana söylemez.

Ton jeneratörü — sahada herkesin bildiği adıyla bili bili kablo bulucu — zayıf akım ve haberleşme hatları içindir. Kuvvetli akım tesisatında kullanılmaz.

Karışıklığın sebebi basit. Türkiye’de duvar dedektörü ve kablo dedektörü, pano tarafındaki bu aletten çok daha yaygın. İkisi aynı rafta durur, ikisinin de kutusunda “bulucu” yazar, ama biri duvarın içini, diğeri panonun içini çözer.

Yanlış aleti almanın bedeli de somut. Duvardaki kabloyu bulmak için pano tarafındaki cihazı alırsan hiçbir işine yaramaz; tersi de geçerli. Satın almadan önce sorulacak tek soru şu: senin problemin kablonun nerede olduğu mu, yoksa hangi otomata bağlı olduğu mu? Cevap ilkiyse duvar tarafına, ikincisiyse pano tarafına bakacaksın.

Piyasada kablo takip ve sigorta bulucu diye satılan kombine setler de var; bazı markalar aynı ürünü kablo takip cihazı adıyla satar. İşini görürler, ama kutunun üstündeki isme değil, içindeki vericinin priz adaptörü olup olmadığına bak.

Bu makaleyi faydalı bulduysanız, elektrik panosu hakkındaki yazımızı da okumak isteyebilirsiniz.

Sigorta bulucu nasıl çalışır?

Verici bir ölçüm yapmaz. Prize ya da duy adaptörüne takılır ve gerilim altındaki iletkenin üzerine kodlanmış bir sinyal bindirir. O sinyal kablo boyunca ilerler, panoya çıkar ve o prizi besleyen otomatın üzerinden geçer.

Alıcı ise dinler. Pano kapağı üzerinde gezdirdiğinde, her otomatta sinyal seviyesini ölçer ve en güçlü eşleşmeyi LED, çubuk gösterge veya sesle bildirir.

Aradığın şey “var/yok” cevabı değil. En güçlü eşleşme. Komşu otomatlar da zayıf sinyal verebilir, çünkü kablolar panoda yan yana geçiyor ve sinyalin bir kısmı onlara da biniyor. Bu normaldir; iş, en yüksek okumayı ayırt etmekte.

Ve şimdi herkesin takıldığı noktayı, burada kapatalım: bu bir gerilim altında sigorta bulma yöntemidir. Hat enerjisizse taşınacak bir sinyal yoktur, dolayısıyla bulunacak bir şey de yoktur. Enerjisiz bir hattın peşine düşeceksen, bu cihaz senin aletin değil.

Sigorta bulucu cihaz nelerden oluşur?

Verici genellikle Schuko prize uygun gelir. Yanında duy adaptörünün çıkması önemli — prizsiz aydınlatma linyelerinde tek bağlanma noktası o. Trifaze hatlar içinse üretici adaptörü gerekir.

Alıcıda ise şunlara bak: hassasiyet ayarı, otomatik tarama, sesli uyarı, ekran ve çoğu modelde bulunan entegre temassız gerilim kalemi. Hassasiyet ayarı olmayan bir alıcı, birden fazla otomat sinyal verdiğinde seni çıkmaza sokar — o ayar bu işin can damarı.

Sesli uyarı da göründüğünden önemli. Pano başında çoğu zaman gözün ekranda değil, elinde ve otomatlarda olur; sinyal seviyesini kulakla takip edebilmek tarama hızını belirgin biçimde artırır. Entegre gerilim kalemi ise beşinci adımda ikinci bir alet çıkarma zahmetinden kurtarır.

Bu rehberi beğendiniz mi? Daha fazla bilgi için elektrik panosu çeşitleri hakkındaki detaylı yazımıza göz atın.

Başlamadan önce: emniyet ve beş altın kural

Her panoyu gerilim altında kabul et. Bu işi yaparken zaten öyle. Göz koruması tak.

İş tespitten müdahaleye geçtiği anda prosedürün adı bellidir. Beş altın kural, sırasıyla: kesme, tekrar gerilim verilmesini önleyecek şekilde kilitleme ve etiketleme, gerilim yokluğunun kontrolü, topraklama ve kısa devre etme, çalışma bölgesinin sınırlanması ve işaretlenmesi. Sıralama süs değil — her adım bir öncekinin doğruluğunu güvenceye alır.

Cihaz tarafında: tesisatın hangi noktasında çalıştığına göre CAT III veya CAT IV ölçüm kategorisine sahip, TS EN 61010-1’e uygun alet kullan. Dağıtım panosunda CAT III genelde yeterli olur; ana giriş ve sayaç tarafına yaklaşıyorsan CAT IV ararsın. CE işareti ve TSE belgesi olmayan ucuz aletlerle pano kapağı açılmaz.

Kategori etiketinin yanındaki gerilim değerine de bak. “CAT III” tek başına bir şey söylemez; her zaman bir gerilim değeriyle birlikte yazılır ve aleti o değerin üzerindeki bir noktada kullanamazsın.

Trifaze hatlar için ev yapımı kablo kesinlikle yok. Üretici adaptörü yoksa, bu yöntemi uygula.

Müdahaleden önce her seferinde gerilim yokluğunun kontrolü. İstisnasız — ve kontrolü yapan aletin kendisinin de çalıştığı bilinen bir gerilimde teyit et. Arızalı bir gerilim kalemi, sana en ihtiyacın olduğu anda “gerilim yok” der.

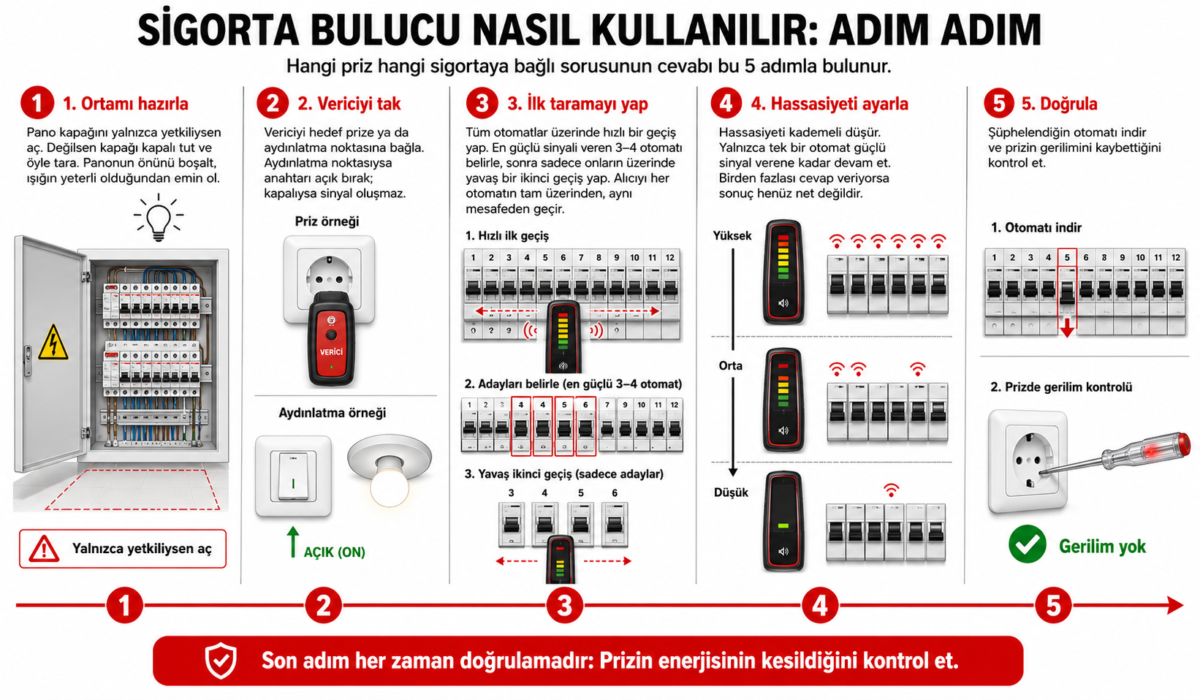

Sigorta bulucu nasıl kullanılır: adım adım

Beş adım, bu sırayla. Hangi priz hangi sigortaya bağlı sorusunun cevabı da böyle çıkıyor.

1. Ortamı hazırla. Pano kapağını yalnızca yetkiliysen aç. Değilsen kapağı kapalı tut ve öyle tara — biraz hassasiyet kaybedersin ama çalışır. Panonun önünü boşalt, ışığın yeterli olduğundan emin ol. Merdiven boşluğundaki panolar hiçbir zaman iyi aydınlatılmış değildir.
2. Vericiyi tak. Hedef prize ya da aydınlatma noktasına. Aydınlatma noktasıysa anahtarı açık konumda bırak; kapalıysa hatta gerilim yok, sinyal de yok.
3. İlk taramayı yap. Tüm otomatlar üzerinde hızlı bir geçiş. En güçlü sinyali veren üç dört otomatı belirle, sonra sadece onların üzerinde yavaş bir ikinci geçiş yap. Alıcıyı her otomatın tam üzerinden, aynı mesafeden geçirmeye çalış; mesafe değişirse okumaları kıyaslayamazsın.
4. Hassasiyeti ayarla. Yalnızca tek bir otomat güçlü sinyal verene kadar kademeli düşür. Hâlâ birkaç tanesi cevap veriyorsa elinde henüz sonuç yok.
5. Doğrula. Şüphelendiğin otomatı indir ve prizin gerilimini kaybettiğini kontrol et.

Beşinci adım isteğe bağlı değil; işi bitiren kısım o. Cihaz sana bir aday verir, sen indirip doğrulayana kadar aday olarak kalır. Doğrulamayı da göz kararı yapma: prizde temassız gerilim kalemiyle ya da uygun bir ölçü aletiyle gerilimin gerçekten gittiğini gör.

Panoyu tam o anda etiketle. “Sonra yaparım” diye bırakılan pano hiç etiketlenmez; ertesi gün aynı prizin peşinde yine aynı taramayı yaparsın.

Jeneratör hakkında daha fazla bilgi edinmek için ilgili yazımızı buradan okuyabilirsiniz.

Sigorta bulucu neden yanlış gösteriyor?

Sigorta bulucu neden yanlış gösteriyor sorusunun cevabı neredeyse hiç cihazda değil, tesisatta.

Uzatma kabloları, parafudrlu priz grupları, UPS’ler ve EMI filtreleri vericinin bindirdiği sinyali zayıflatır ya da tamamen keser. Vericiyi bu yüzden daima doğrudan prize takarsın.

Ortak nötrlü linyeler klasik tuzaktır. İki linye nötrü paylaşıyorsa, sinyal olmaması gereken yerden görünür ve alıcı sana yanlış otomatı işaret eder.

Tali panolar okumayı bozar, çünkü sinyal ana panoya yeterli güçle ulaşmaz. Uzun hat çekişlerinde de benzer bir şey olur: sinyal gelir ama zayıf gelir. Anahtarlamalı güç kaynaklı yükler ise hatta gürültü basar — yani alıcının dinlemeye çalıştığı bandı kirletir.

Kaçak akım rölesi bulunan hatlarda vericinin rölenin öncesinde mi sonrasında mı kaldığına dikkat et; okuma değişir.

Uzun hat çekişleriyle gürültülü yükler bir araya geldiğinde iş büsbütün zorlaşır. Sinyal zaten zayıf gelirken, hattaki gürültü onu bastırır ve alıcı komşu otomatlarda benzer seviyeler gösterir. Böyle bir durumda hassasiyeti yükseltmek çözüm değil; önce yükleri ayır, sonra tekrar tara.

Belirtiye göre üç kısa çözüm. Birden fazla otomat sinyal veriyorsa: hassasiyeti düşür, o linyedeki elektronik yükleri ayır. Hiç sinyal yoksa: verici bir filtre, priz grubu veya UPS arkasında, ya da hat enerjisiz. Otomat indirildiğinde başka bir yer kesiliyorsa: ortak nötr veya eski hatalı etiketleme şüphesi var; tali panodan doğrula.

Türkiye’ye özgü durumlar

Üç durum var ki cihazın varsayımlarını bozuyor ve yabancı kaynaklarda karşılığı yok.

Eski cam ve buşon sigortalar. Türkiye’de epey bina hâlâ vidalı seramik sigortayla çalışıyor; özellikle eski konut stokunda karşına çıkar. Cihaz sinyali bulur, sana da gösterir — ama indireceğin bir otomat yoktur. Doğrulama sigortayı sökerek yapılır ve bu, gerilim altında yapılacak bir işlem değildir. Hattı emniyete al, sonra sök. Bu panolarda tarama seni doğru linyeye götürür, ama son adımı enerjisiz tamamlarsın.

Otomat mı, otomatik sigorta mı? Sahada iki isim de kullanılıyor, ikisi de aynı şeyi anlatıyor. Malzemeciyle konuşurken hangisini duyarsan duy, otomatik sigortasının hangi hatta ait olduğu sorusu değişmiyor; cihazın çalışma mantığı da değişmiyor.

Trifaze linyeler. 400 V trifaze hatlarda üretici adaptörü zorunludur. Ayrıca üç fazdan hangisinde çalıştığın okumayı etkiler; vericiyi taktığın fazı not et, yoksa ikinci turda kendi izini takip edersin. Sanayi tesislerinde ve büyük binalarda linyelerin fazlara dağıtılmış olması normaldir, dolayısıyla bu not tutma alışkanlığı zaman kazandırır.

Bu konu sadece bir başlangıç — elektrik anahtarı hakkındaki yazımızda daha fazlasını keşfedin.

Elektrik panosu etiketleme ve periyodik kontrol

Burası cihazın ötesine geçtiğin yer. Türkiye’de elektrik tesisatının periyodik kontrolü keyfi bir bakım değil, mevzuat yükümlülüğü.

İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği uyarınca — Resmî Gazete, 25 Nisan 2013, sayı 28628 — ilgili standartlarda aksi belirtilmedikçe tesisatların periyodik kontrolleri yılda bir yapılır. Elektrik tesisatı, topraklama tesisatı ve paratoner tesisatı bu kapsamda. Kontrolleri yapmaya yetkili kişiler ve uygulanacak kriterler de aynı mevzuatta tanımlı.

Elektrik panosu etiketleme burada bir kolaylık değil, uyum konusu. Doğru etiketlenmiş bir pano hem kontrolü hızlandırır hem de arıza anında müdahale süresini kısaltır. Kontrole gelen mühendisin etiketsiz bir panoda harcadığı süre, doğrudan senin faturana yansır.

Pano etiketleme nasıl yapılır, kısaca: her linye için numara, beslediği mahal, kesit ve akım değeri. Etiketi kalıcı malzemeye yaz ve panonun içine değil, kapağın görülebilir yüzüne sabitle.

Kalemle yazılmış, soluk ve yarı sökülmüş etiketler kontrolde işe yaramaz. Bir de şu var: etiketi güncellemeden tesisatta değişiklik yapılırsa etiket yanlış bilgi vermeye başlar, ki bu hiç etiket olmamasından daha tehlikelidir.

Daha fazlasını öğrenmek ister misiniz? Yer altı kablo borusu hakkındaki yazımız bu konuyu daha ayrıntılı ele alıyor.

Sonuç

Cihaz işi ciddi biçimde kısaltır, ama son doğrulamanın ve emniyet prosedürünün yerini tutmaz. Alet aday gösterir; otomatı indirme kararını sen verirsin. Panoyu etiketlemeden bırakırsan, bir sonraki sefer aynı işi baştan yaparsın.

Sigorta bulucu cihaz alırken bakılacak beş şey:

• Hassasiyet ayarı var mı
• 230 V ve trifaze adaptör uyumu
• Ortak nötrlü linyelerdeki davranışı
• Ölçüm kategorisi ve CE işareti
• Duy adaptörü kutuda mı

Bir kablo bulucu test cihazı arıyorsan, bunlar farklı kriterler — o başka bir alet, başka bir liste. Hangisini alacağına karar veremiyorsan, başa dön ve tablodaki üç satırı bir daha oku; sorunun hangi sütunda olduğunu görürsün.
