Şartnamede o satır var: tip testli pano sistemi. Müşteri istiyor; rakibiniz zaten kullanıyor. Siz de teklif istiyorsunuz ve elinize bir katalog geliyor: iskelet, bara taşıyıcıları, montaj talimatı, parça listesi. Peki kendi tasarımınız yerine hazır bir sistem almak mantıklı mı?
Cevap katalogda değil, çalışma biçiminizde. Bu bir ürün değil, bir üretim modelidir; aldığınız şey kutuyla ölçülmez. Yazının sonunda hangi projede sistemin kazandırdığını, hangisinde kendi tasarımınızın daha doğru kaldığını ve atölyenizde nelerin değişeceğini bileceksiniz. Kazandığınızla vazgeçtiğiniz aynı sayfada duracak. Konunun genel çerçevesi için elektrik panosu rehberine göz atabilirsiniz.
Okumak yerine dinlemeyi tercih ederseniz, makalenin geri kalanını aşağıdaki ses dosyasından dinleyebilirsiniz.
Tip Testli Pano Sistemi Aslında Ne Satar?
Teklifi doğru okuduğunuzda, parça listesi bir kural setine dönüşür. Satın aldığınız şey çelik değil, doğrulanmış bir tasarım ve o tasarımın montaj kurallarıdır.
Teklif geldiğinde önce parça listesi görünür: profil, bağlantı elemanı, bara taşıyıcı, panel. Çoğu kişi bunu bir malzeme paketi sanır. Oysa sistem sağlayıcı belirli konfigürasyonları önceden doğrulamıştır. Bu doğrulamayı, tarif ettiği gibi kurmanız şartıyla sizinle paylaşır. Paketin asıl içeriği budur.
Pratikte bunun karşılığı şu dokümanlardır: montaj talimatı, parça ve malzeme kodları, montaj sırası, kalite kontrol formları ve teslim dosyası şablonu. Bir tarafta ustalık, öbür tarafta talimat var. Sistem ikincisini ister.
Yazının geri kalanı tek bir cümleye dayanır: doğrulama, talimata uymaya bağlıdır. Talimatın dışına çıktığınız her noktada doğrulamanın kapsamı da orada biter.
Bu yüzden asıl soru “sistem iyi mi?” değil, “atölyem bu talimatın içinde çalışabilir mi?” sorusudur. Esneklik ile belgelenebilirlik arasında bir seçim yapıyorsunuz. Farklı pano tiplerinin ayrımı için elektrik panosu çeşitleri yazısına bakabilirsiniz.
“Tip Testli” ile “Tasarım Doğrulaması” Aynı Şey mi?
Sahada ve şartnamelerde “tip testli” ifadesi hâlâ çok yaygın. Ancak bu terim eski TS EN 60439-1 standardından geliyor. O standart panoları tip testli (TTA) ve kısmen tip testli (PTTA) olarak ikiye ayırıyordu.
Bugün geçerli olan TS EN 61439 serisi bu ayrımı kaldırdı ve yerine tasarım doğrulaması kavramını getirdi. Doğrulama üç yolla yapılabilir: test, referans tasarımla karşılaştırma ve değerlendirme, yani hesaplama ya da tasarım kuralları. Değişikliklerin özeti için EMO’da yayımlanan IEC 61439 genel bakış bildirisine göz atabilirsiniz.
Standart iki rol tanımlar. Orijinal imalatçı, yani sistem sağlayıcı, tasarım doğrulamasını yapar. Pano imalatçısı, yani siz, ürettiğiniz her panoda rutin doğrulamayı yapar ve bitmiş panonun sorumluluğunu taşırsınız. Sistemi satın almak bu ikinci yükü ortadan kaldırmaz.
Kısacası, şartnamede “tip testli” yazıyorsa, istenen şey pratikte TS EN 61439-2’ye göre tasarım doğrulaması yapılmış bir sistemdir. Hangi doğrulama belgelerinin teslim edileceğini teklif aşamasında netleştirin.
GE devre kesici hakkında merak ettiklerinizi tamamlamak için bağlantılı yazımıza göz atabilirsiniz.
Sistemin İçinde Ne Serbest, Ne Değil?
Serbestlik sınırını projeye başlamadan bilebilirsiniz. Bunun yolu, hangi kararın sisteme, hangisinin size ait olduğunu teklif aşamasında yazılı olarak istemektir. Sonradan sürpriz yaşamamanın en kısa yolu budur.
Sistem şunları belirler, bunlara dokunulmaz:
- İskelet geometrisi, profil kesiti ve bağlantı biçimi
- Bara düzeni: kesit aralığı, mesnet konumları, taşıyıcı tipi
- Delik deseni ve montaj adımı
- Ayırma perdelerinin yeri ve form kurgusu
- Montaj sırası ve sıkma talimatı
- Sistemin beyan edilen anma değerleri (anma akımı, kısa süreli dayanım akımı gibi)
Size kalanlar ise şunlardır:
- Proje tek hat şeması ve fonksiyon dağılımı
- Fonksiyonel ünitelerin yerleşimi
- Sistemin kurallarına uyan bileşen seçimi
- Kablolama düzeni ve etiketleme
- Saha montajı ve devreye alma
En çok sorulan soru şu: sistem panosunda malzeme markasını değiştirebilir miyim? Cevap sisteme göre değişir. Bazı sistemler doğrulamayı belirli bileşen aileleriyle kurar; liste dışı bir bileşen doğrulamanın dışında kalır. Bazı sistemler ise markadan bağımsızdır. Ama orada da seçim serbest değildir; sağlayıcının tanımladığı sıcaklık artışı ve kısa devre kurallarına bağlıdır.
Her iki durumda da değişikliği sağlayıcının yazılı onayına ya da belgelenmiş bir kurala dayandırın. Sözlü onay yetmez.
Bir not daha: beyan edilen anma değerleri standart ortam koşulları için geçerlidir. TS EN 61439-1, iç mekân için en fazla 40 °C ve 24 saatlik ortalamada en fazla 35 °C ortam sıcaklığını esas alır. Daha sıcak bir elektrik odasında sağlayıcıdan düşüm (derating) verisini isteyin. Bu konuda pano soğutma yazısı yol gösterir.
Serbestliği kaybetmek her zaman kayıp sayılmaz. Aynı panoyu yılda defalarca üreten bir atölye için kural, hızdan daha değerlidir. Pano anma değerleri ile şalterin kesme kapasitesi arasındaki ilişkiyi merak ediyorsanız, şalter kesme kapasitesi yazısı konuyu ayrıntılı işliyor.

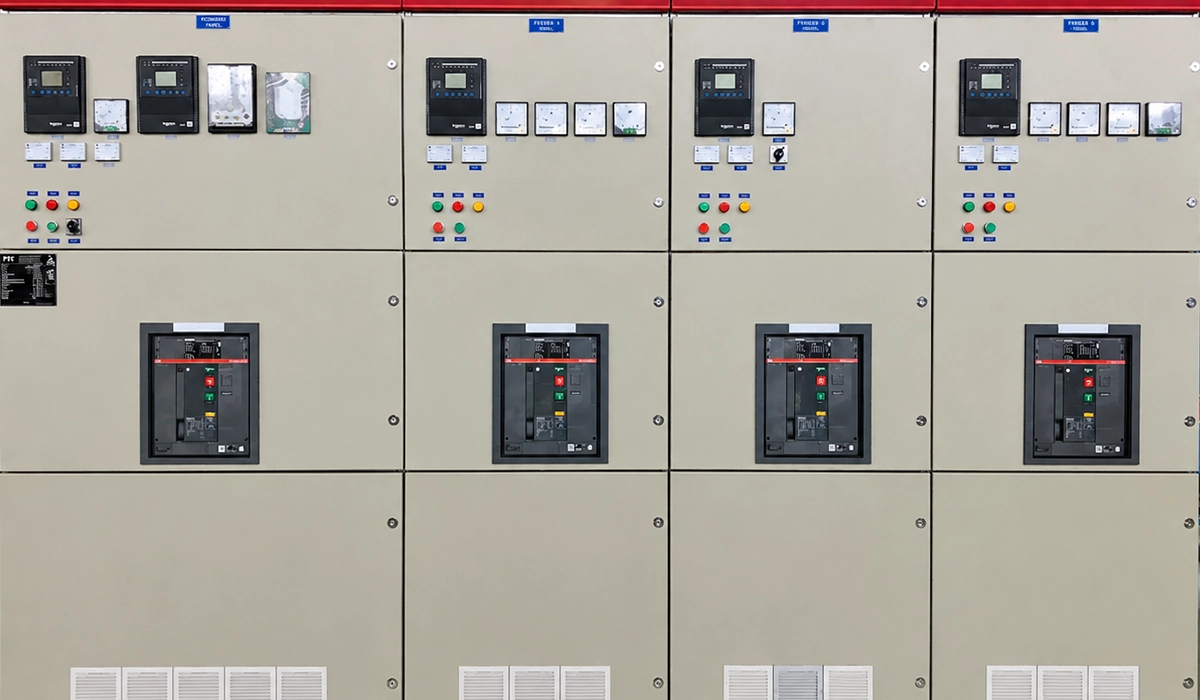

Form Ayrımı: Sistemin En Çok İstenen Parçası
Form seviyesi bakım ve müdahale ihtiyacına bağlanırsa, pano ne eksik kalır ne de gereksiz pahalılaşır. Bunun yolu, form seviyesini bir kalite derecesi olarak değil, bir işletme kararı olarak ele almaktır.
Önce en yaygın yanlışı düzeltelim: form numarası bir kalite derecesi değildir. Form 4b, Form 2b’den “daha iyi” bir pano sayılmaz; yalnızca daha çok bölümlenmiş bir panodur. Yüksek form daha fazla malzeme, daha fazla işçilik ve daha zor kablolama demektir. Gereksiz yere yüksek form istemek projeyi pahalılaştırmaktan başka işe yaramaz.
Mekanizma basit. TS EN 61439-2 iç bölümlendirme formlarını tanımlar: Form 1, Form 2a/2b, Form 3a/3b, Form 4a/4b. Ayrım arttıkça baralar, fonksiyonel üniteler ve bağlantı uçları birbirinden fiziksel olarak daha çok ayrılır. İşletmedeki karşılığı, panonun tamamını enerjisiz bırakmadan bir bölümüne müdahale edebilmektir.
Dikkat: form ayrımı, enerjili bir panoda çalışmaya tek başına izin vermez. Kısmi enerjisizleştirmede çalışma, işletmenin iş güvenliği prosedürü ve kilitleme-etiketleme uygulamasıyla yapılır.
Karar mantığı da buradan çıkar. Kesintinin maliyeti yüksekse ve bakım sık yapılıyorsa, yüksek form kendini öder. Pano yılda bir kez, planlı duruşta açılıyorsa, yüksek form fazladan ödenmiş paradır. Form ayrımı bakımı ancak bakım gerçekten yapılacaksa kolaylaştırır.
Sistemin buradaki değeri de açık: form kurgusunu sıfırdan tasarlamak ve doğrulatmak zor iştir. Hazır sistemlerin en çok satın alınan tarafı, bu kurgunun doğrulanmış ve tarif edilmiş olarak gelmesidir.
Form Kararı Nerede Verilir?
Form kararı işletmenin bakım politikasına dayanırsa, şartname gereksiz maliyet üretmez. Bunun yolu, form seviyesini şartnameye gerekçesiyle birlikte yazmaktır.
Form kararı pano imalatçısının değil, işletmenin kararıdır ve proje şartnamesine yazılır. İmalatçı yalnızca yazılana uyar. Karar iki soruyla verilir. Bu panonun bir bölümüne, gerisi enerjiliyken müdahale etmek gerekecek mi? Bakım penceresi açmak, yani tam kesinti almak ne kadar zor ve ne kadar pahalı?
Gerekçesiz form yazmayın. “Form 4b” yazıp nedenini bilmeyen bir şartname maliyeti yükseltir. Üstelik kısmi enerjisizleştirme imkânı sahada çoğu zaman hiç kullanılmaz. Doğru şartname formu isimle değil ihtiyaçla tarif eder; form numarası o ihtiyacın sonucudur.
Bu başlık ilginizi çektiyse, orta gerilim hücre retrofit hakkında hazırladığımız kapsamlı içeriği de okuyabilirsiniz.
Sisteme Geçince Atölyede Ne Değişir?
Sisteme geçen bir atölyede başarı ölçütü üretim hızından parça tekrarlanabilirliğine kayar. Bunu sağlamanın yolu, üretim ve kontrol alışkanlıklarını talimata göre yeniden kurmaktır. Tip testli pano sistemi burada atölyeden çok şey ister; beş değişim öne çıkıyor.
Bara geometrisi artık sizin kararınız değil. Kesit, uzunluk, delik konumu ve büküm noktaları sistemin verisinden gelir. İyi haber, tasarım yükünün kalkması. Zor haber, “yaklaşık” diye bir şeyin kalmaması.
Ölçü hatası telafi edilemez. Kendi tasarımınızda kısa kalan bir barayı yerinde çözerdiniz. Sistemde bunu yapamazsınız, çünkü talimatın dışına çıkmak doğrulamanın kapsamını o noktada bitirir. Hatalı parça hurdadır.
Başarı ölçütü değişir. Artık soru, günde kaç pano çıktığı değil, aynı parçanın her seferinde aynı çıkıp çıkmadığıdır. Hız ile ölçü toleransı çatıştığında, tolerans kazanır. Tek proje mantığından seri üretim mantığına geçiş budur.
Montaj talimatı bir öneri değildir. Sıkma ve montaj sırası dâhil, talimat işin parçasıdır. Ustanın alışkanlığı onun önüne geçemez. Sıkma tarafının ayrıntıları için bara cıvata sıkma torku yazısına bakın.
Kayıt tutmak işin içine girer. Kalite kontrol formu, malzeme kodu takibi ve teslim dosyası artık evrak işi değil, ürünün parçasıdır. TS EN 61439-1’in istediği rutin doğrulama da bu kayıtlara dayanır: bağlantı sıkılığı, koruma devresi sürekliliği, dielektrik dayanım, kablolama ve etiket kontrolü. Sistemi kimden alırsanız alın, bu adımlar sizin sorumluluğunuzdadır.
Dürüst olalım: bu geçişi ilk projeler zorlar. Sistemin kazancı birinci projede değil, ikinci ve üçüncü projede görünür.
Elektrik panosu bakımı ile ilgili pratik bilgiler ve ek detaylar için bu yazımıza göz atabilirsiniz.
Bu Modelin Uluslararası Örneği: CUBIC
Modelin nasıl işlediğini en iyi somut bir örnek gösterir. Burada sistem, pano imalatçısına bir tedarik ilişkisiyle değil, bir iş ortaklığı ağıyla ulaşır.
CUBIC, 1973’te kurulan ve merkezi Danimarka’nın Brønderslev kentinde bulunan bir modüler pano sistemi üreticisidir. Ana ürünü “Modular System” adlı modüler iskelet sistemidir. Firma 2022 yılında Rockwell Automation bünyesine katıldı.
Modelin karakteristiği şu: sistem doğrudan son kullanıcıya değil, panoyu kuran imalatçıya verilir. CUBIC kendini orijinal imalatçı, partnerini ise pano imalatçısı olarak tanımlar; bu, TS EN 61439’daki rol ayrımının birebir karşılığıdır. Partner bir işbirliği anlaşması imzalar ve sistemi dokümantasyona uygun kullanmayı taahhüt eder.
Partnerler, ürünleri, standartları ve pano tasarımını kapsayan bir eğitim programından geçer. Bazı pazarlarda sistem yerel dağıtıcılar üzerinden sunulur. Örneğin Avustralya ve Yeni Zelanda’da NHP, CUBIC partnerlerini eğitip akredite ediyor.
Türkiye’de de aynı modeli işleten yerli ve yabancı sistem sağlayıcıları var. Sağlayıcıyla anlaşırken bakılacak şey marka değil, ilişkinin kendisidir. Teknik destek nereden geliyor? Tasarım değişikliği onayı ne kadar sürede geliyor? Eğitim veriliyor mu? Sistem gamı kaç yıl sürdürülüyor? Bu dört soruya net cevap alamıyorsanız, sistem partnerliği yerine yalnızca bir malzeme siparişi vermişsiniz demektir.
Konuyu biraz daha derinleştirmek isterseniz, Kompanzasyon Kontaktörü hakkındaki rehberimizi de inceleyebilirsiniz.
Ne Zaman Mantıklı, Ne Zaman Değil?
Karar duyguyla değil, iş profiliyle verilir. Atölyenizin profilinin sistemin kurallarıyla örtüşüp örtüşmediğini aşağıdaki dört girdiyle test edebilirsiniz.
Sistem bir standardizasyon yatırımıdır. Standardizasyon tekrar varsa kazandırır, tekrar yoksa yük olur. Tip testli pano küçük atölye için uygun mu sorusunun cevabı da atölyenin büyüklüğünde değil, işinin tekrar oranında saklı.
| Girdi | Sistem mantıklıdır | Kendi tasarımınız daha uygundur |
|---|---|---|
| İş profili | Benzer panolar tekrar tekrar üretiliyor, konfigürasyonlar sınırlı | Her proje farklı, tek adetli, özel çözüm ağırlıklı |
| Şartname baskısı | Müşteri form seviyesi ve belge istiyor, büyük projelere giriliyor | Şartname esnek, belge talebi sınırlı |
| Atölye olgunluğu | Ölçü ve tekrarlanabilirlik alışkanlığı var, kayıt tutuluyor | Çözüm sahada üretiliyor, esneklikle çalışılıyor |
| Hacim ve süreklilik | Yıllık hacim öğrenme eğrisini amorti edecek düzeyde | Hacim düşük, geçişin bedeli tek projeye biniyor |
Tabloyu kısaca okuyalım. Benzer panoyu tekrar tekrar üreten, şartnamesi, form ve belge isteyen, büyük projelere giren atölye için sistem bir hızlandırıcıdır. Her projesi farklı, küçük adetli ve esneklikle yaşayan atölye için ise bir kısıttır; kazandırdığından fazlasını alır.
İki durumda da yanlış cevap yok. Yanlış olan, kararı iş profiline bakmadan vermektir.
Hava Koşullarına Dayanıklı Pano konusunda daha detaylı bilgi arıyorsanız, ilgili yazımız konuyu daha kapsamlı şekilde ele alıyor.
makinelerimizi sahada izleyin
Sisteme Geçerken En Çok Yapılan Altı Hata
Sistemin kuralları üretim başlamadan anlaşılırsa, geçiş ilk projeden itibaren kontrollü ilerler. Tip testli pano sistemine geçen atölyelerde sorunlar genellikle aynı yerlerden çıkar; aşağıdaki altı hatayı planlama aşamasında eleyin.
- Sistemi malzeme paketi sanmak. Aldığınız şey profil değil, kural setidir. Teklifi parça listesi olarak değil, talimat olarak okuyun.
- “Küçük bir değişiklik” yapmak. Bileşeni değiştirmek, delik açmak, mesnet yerini kaydırmak: sistemin dışına çıkan her adım doğrulamanın kapsamını o noktada bitirir. Değişiklik gerekiyorsa, sistem sağlayıcıdan yazılı onay alın.
- Form seviyesini gerekçesiz yazmak. Yüksek form otomatik olarak daha iyi pano demek değildir. Karar, işletmenin bakım ihtiyacına dayanmalıdır.
- Atölyeyi hazırlamadan başlamak. Sistem tolerans ister. Ölçü ve tekrarlanabilirlik alışkanlığı kurulmadan girilen ilk proje, kazancı hurdayla geri verir.
- Montaj talimatını ustanın alışkanlığına bırakmak. Deneyimli usta bile talimatın önüne geçemez. Ekibi bu konuda eğitin.
- Dokümantasyonu ve rutin doğrulamayı sona bırakmak. Kalite kontrol kayıtları, rutin doğrulama ve teslim dosyası üretimle birlikte oluşur. Sonradan toparlanan evrak, sistemin sağladığı avantajı zayıflatır.
Sistemin verdiği güvence kendiliğinden gelmez. Talimatın içinde kaldığınız sürece geçerlidir; dışına çıktığınız noktada elinizde yine kendi tasarımınız vardır.
Bara cıvata sıkma torku ile ilgili pratik bilgiler ve ek detaylar için bu yazımıza göz atabilirsiniz.
Tip Testli Pano Sistemine Geçmeden Önce Kalan İki Soru
Sisteme geçiş kararı ürün karşılaştırmasıyla değil, üretim modeliyle verilir. Geriye iki soru kalıyor. Atölyenizin iş profili sistemin kurallarına uyuyor mu ve bunu hangi dört girdiyle test edeceksiniz? Form seviyesini şartnameye hangi gerekçeyle yazacaksınız? Bu iki soruya net cevap verebildiğinizde, sistem ya kazandıran bir çalışma biçimi ya da bilinçle reddedilmiş bir seçenek olur.
