GE Devre Kesicileri: Türler, Uyumluluk ve Seçim Rehberi

Panonun kapağını açtınız; içeride bir GE devre kesici sıra sıra duruyor. Belki biri sürekli atıyor, belki yeni bir devre eklemeniz gerekiyor, belki eski bir model artık kataloglarda yok. Her üç durumda da sizi bekleyen tehlike aynıdır: yanlış cihaz seçimi kısa vadede panoyu kapatır, uzun vadede yangın riski ve denetim sorunlarına kapı açar. Doğru kararı vermek görünenden zordur; çünkü GE Endüstri Çözümleri 2018’de ABB’ye geçti, kataloglar el değiştirdi ve muadil sorusu çetrefilleşti. Bu rehber, o soruyu tahminden çıkarıp belgelenebilir bir mühendislik kararına çevirir. Sırasıyla şunları ele alıyoruz: ürün ailelerini ve model kodlarını okumayı, “önce pano etiketi” kuralıyla uyumluluk ve değişimi, Türkiye’de gerçekten geçerli olan standartları ve CE işaretli muadil seçimini.

Okumak yerine dinlemeyi tercih ederseniz, makalenin geri kalanı için aşağıdaki ses dosyasını oynatabilirsiniz.

GE Devre Kesicileri Nedir? Kimler Kullanır ve Bugün Durum Ne?

Kısa cevap şu: GE Endüstri Çözümleri portföyü artık ABB’ye ait olduğundan, bugün bir GE devre kesici için destek ve yedek parçanın asıl adresi ABB kanallarıdır. Bu, satın almanın en pratik sonucudur ve seçim yaparken başlangıç noktanız olmalıdır.

Halk arasında çoğu zaman kısaca GE sigorta diye anılan bu cihazlar; konutlardan ticari binalara, oradan ağır sanayi tesislerine kadar geniş bir yelpazede karşımıza çıkar. Teknik olarak konuştuğumuzda, “sigorta” eriyen telli bir elemanı, “devre kesici” ise tekrar kurulabilen bir koruma cihazını anlatır. Türkiye’de onlarca yıldır kurulu binlerce panoda hâlâ görev başındalar; dolayısıyla mevcut tesisatla uğraşan her elektrikçi ve mühendis için bu bilgi kritik bir referans noktasıdır.

Asıl kırılma 2018’de yaşandı. ABB’nin satın almayı duyurduğu resmî açıklamaya göre işlem 2,6 milyar dolar bedelle yürütüldü; GE Endüstri Çözümleri ABB’nin Elektrifikasyon bölümüne entegre edildi ve GE markasının uzun vadeli kullanım hakkı da anlaşmaya dâhil oldu. Yani ABB satın alması sonrası GE sigorta dünyası ortadan kalkmadı; el değiştirdi. Kuzey Amerika’da Q-Line gibi konut hatları kademeli olarak ABB markasına taşınıyor — örneğin GE PowerMark panolarının yerini ABB ReliaHome serisi alıyor. Türkiye’de ise sahadaki GE üniteleri için yol yine ABB Türkiye yetkili kanallarından geçer.

Bu yüzden GE’yi “ortadan kaybolmuş bir marka” gibi değil, “ABB tarafından desteklenen köklü bir hat” gibi düşünmek doğrudur. Bu bakış açısı, ilerleyen bölümlerdeki uyumluluk ve muadil kararların tamamını şekillendirecek.

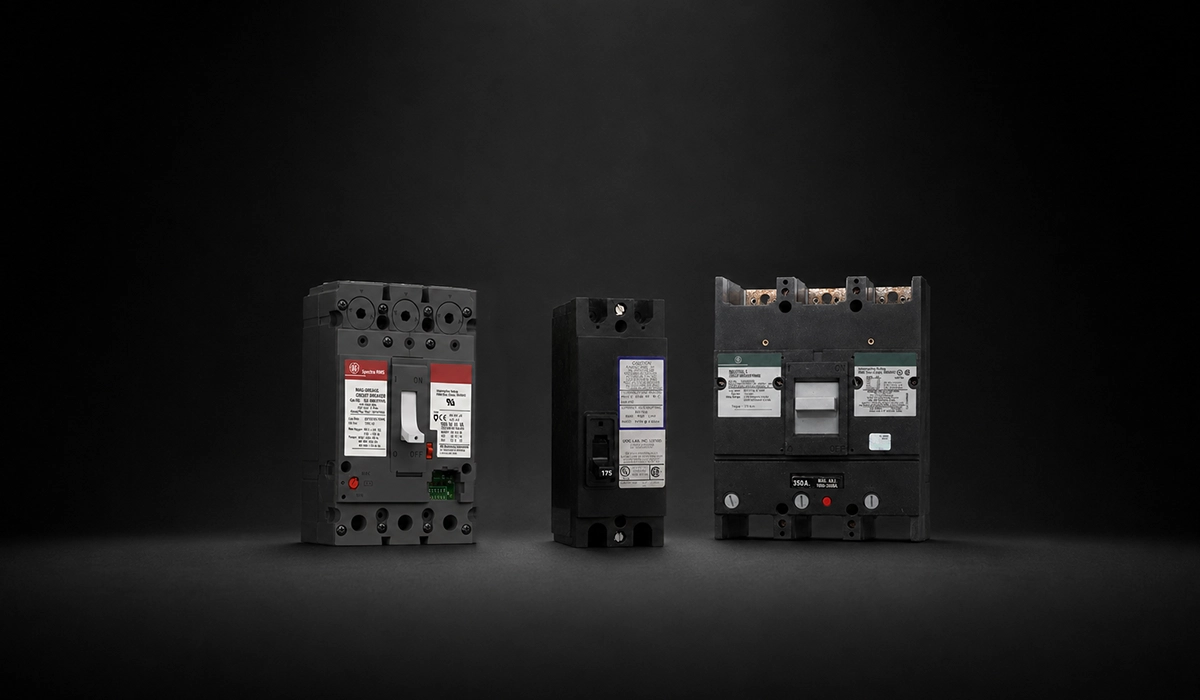

GE Devre Kesici Aileleri ve Model Kodları: Q-Line, Spectra, Power Break

Model kodunu doğru okuduğunuzda, çerçeve boyutunu, kutup sayısını, anma akımını ve kesme kapasitesini tek bir katalog numarasından çıkarabilirsiniz; tahmine gerek kalmaz. Harfler rastgele dizilmemiş; her biri teknik bir bilgi taşır.

GE’nin ürün dünyasını üç ana gruba ayırmak işi kolaylaştırır:

• Konut tipi tak-çıkar (Q-Line): THQL, THQP, THHQL gibi modeller. Bara üzerine “geçmeli” (plug-in) otururlar; termik-manyetik açma kullanırlar — aşırı yük için bimetal şerit, kısa devre için manyetik bobin.
• Ticari/endüstriyel bolt-on ve kompakt: TEY (tek kutuplu cıvatalı), TQD/TED (E-çerçeve kompakt devre kesici) gibi tipler. Baraya cıvatayla bağlanırlar; titreşimli ve yüksek akımlı ortamlar için THQL’den daha sağlamdırlar.
• Endüstriyel MCCB/ACB: Spectra ve Power Break aileleri. Dağıtım tabloları ve şalt tesisleri için; ayarlanabilir trip üniteleriyle.

GE Q-Line devre kesici özellikleri bu şema üzerinden okunur. “TH” termik-manyetik çerçeve ailesini belirtir. Ardından “Q” Q-Line serisini, “L” geçmeli (plug-in) tipi, “P” yarı genişlikteki ince tipi ve “D” cıvatalı (bolt-on) bağlantıyı gösterir. “Q” harfinden önce ikinci bir “H” varsa — yani THHQL — bu yükseltilmiş kesme kapasitesi demektir: tipik olarak 22 kA, bazı tiplerde 25 kA. Bir not: kod okuma pratik bir kılavuzdur. Son sözü her zaman üreticinin güncel kataloğu söyler.

THQL ile THQP Arasındaki Fark Nedir?

Tek cümlede özetlersek: THQP, bir kutbu 12,7 mm’ye (½ inç) indirerek aynı pano alanında devre yoğunluğunu ikiye katlar — ama bunu yalnızca pano etiketi izin veriyorsa yapabilirsiniz. Bu cümlenin ikinci yarısı, ilk yarısı kadar önemlidir.

Aradaki fark fiziksel olarak belirgindir. Standart GE THQL sigorta kutup başına 25,4 mm (1 inç) yer kaplar; 15–125 A aralığında, tek/iki/üç kutuplu olarak bulunur; tipik kesme kapasitesi 10 kA’dır. Yarı genişlikteki GE THQP sigorta ise 12,7 mm ile tek bir yuvaya iki devre sığdırır; 15–50 A aralığında çalışır. Türkiye’deki eski GE panolarında en sık karşılaşılan sorun tam da budur: yer darlığı yüzünden gelişigüzel tandem takma.

İnce ya da tandem kesiciler yalnızca pano etiketinde açıkça “izin verilir” yazıyorsa kullanılabilir. Etiket THQP’den söz etmiyorsa, standart THQL’de kalın. İnce bir kesiciyi buna uygun olmayan yuvaya zorlamak baraya zarar verir ve yangın riski doğurur. THHQL ise boyut olarak THQL’ye benzer; fark kesme kapasitesindedir — mevcut kısa devre akımı 10 kA sınırını aşan noktalarda THHQL tercih edilir. Bu, bir minyatür devre kesici seçiminde sıkça atlanan bir ayrımdır.

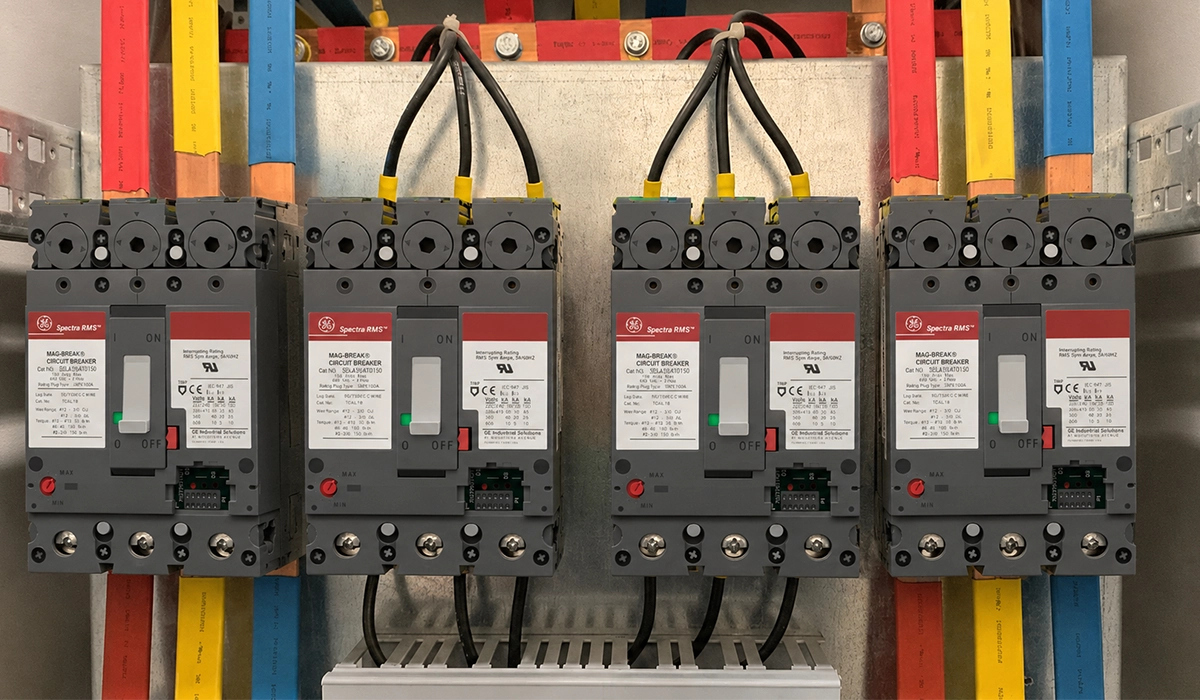

Spectra ve Power Break Serisine Genel Bakış

Konuttan dağıtım tablolarına geçtiğinizde oyun değişir; burada Spectra ve Power Break gibi kompakt devre kesiciler (MCCB) ve açık tip devre kesiciler devreye girer. Seçim kriteri artık çerçeve boyutu, trip ünitesi ve koruma koordinasyonudur.

GE Spectra devre kesici, SE/SF/SG/SK gibi çerçeve adlarıyla anılır. MicroVersaTrip türü elektronik trip üniteleriyle ayarlanabilir açma karakteristiği sunar ve 150 A üzeri dağıtım uygulamalarında standarttır. Bu cihazları konumlandırırken iki şeye bakarsınız: kesme kapasitesi (Icu/Ics) montaj noktasındaki olası kısa devre akımını aşmalı; üst kademedeki koruma ile seçicilik sağlanmalıdır. Bir arıza olduğunda yalnızca arızaya en yakın kesici açmalı; ana kesici devrede kalarak tüm tesisi karartmamalıdır. Bu seri tümüyle TS EN 61439 kapsamındaki alçak gerilim şalt panosu bağlamında değerlendirilmelidir.

Endüstriyel devre kesici seçiminde bir başka kritik karar: çerçeve boyutunu belirledikten sonra, trip ünitesinin sabit mi (termal-manyetik) yoksa ayarlanabilir mi (elektronik) olacağına karar verin. Sabit birimler basit ve düşük maliyetlidir; elektronik birimler koruma koordinasyonunu çok daha hassas ayarlamanıza imkân tanır. Proje aşamasında bu kararı net vermek, sonradan seçicilik sorunu yaşatmaz.

Uyumluluk ve Değiştirme: GE Panoya Hangi Sigorta Uyar?

Buradaki tek altın kural şudur: GE panoya hangi sigorta uyar sorusunun cevabı, fiziksel uyumda değil, pano etiketinde yazar. “Sığdı, demek ki olur” yaklaşımı sahadaki en pahalı yanılgıdır.

Önce bir efsaneyi yıkalım. Türkiye’de zaman zaman gündeme gelen Eaton “CL” çapraz referans sistemi burada geçerli değildir; o, ABD pazarındaki sınıflandırılmış kesicilere özgüdür. Bizim sahamızda doğru yol farklıdır: bir GE sigorta muadili ararken CE işaretli ve panonun onayladığı tiplere bakarsınız. Pratikte bu, ABB, Schneider Electric ve Siemens’in Türkiye’de yaygın olarak kullanılan ürün ailelerini gündeme getirir. Aşağıdaki tablo, GE ailelerini muadil yönüyle eşleştirir — ancak bu, birebir parça-numarası çevirisi değil, aile düzeyinde bir yönlendirmedir:

Tablodaki muadiller bir başlangıç noktasıdır, son karar değil. Hangi cihazın o panoya takılabileceğini pano listesi ve etiketi belirler; uyumu mutlaka üreticinin güncel belgeleriyle doğrulayın. Muadil devre kesici seçiminde CE işareti zorunludur; işaretsiz bir cihaz mevzuat açısından kabul edilemez.

Adım Adım: Yedek Parça Kontrolü

Doğru yedek parça, dört adımlık disiplinli bir kontrolle bulunur — ezbere değil, sırayla:

1. Pano etiketini okuyun. İzin verilen tipleri görün; örneğin, yalnızca THQL ya da belirli yuvalarda THQP.
2. Etiketteki ürün yoksa muadile geçin. ABB veya Schneider Electric’in Türkiye muadil listesini kullanın; katalog numaralarını ve anma değerlerini eşleştirin.
3. Teknik değerleri doğrulayın. Tork değerleri, iletken kesiti ve kesme kapasitesini (Icu/Ics) karşılaştırın.
4. Uygunluğu belgeleyin. TS EN 60947-2 ya da TS EN 60898 uygunluğunu ve CE işaretini kayıt altına alın.

Bu sıranın önemi şurada: çoğu hata, etiketi okumadan doğrudan ikinci adıma atlamaktan doğar. GE elektrik panosu sigorta türleri ve etikete yazan onaylı tipler konusunda bilgili olmak bu yüzden kritiktir. Ayrıca GE devre kesici model numarasının nasıl okunur sorusu da burada işe yarar: etiket silinmişse, kutup başına genişliği (1 inç ya da ½ inç) ölçerek doğru tipi belirleyebilirsiniz.

Yaygın Hatalar ve Efsaneler

Sahada en çok karşılaşılan hata, “tüm ABB sigortaları doğrudan GE’nin yerine geçer” varsayımıdır. Kulağa mantıklı gelir; ama yanlıştır. ABB, GE’nin sahibi olabilir — bu, her ABB kesicisinin her GE panosuna mekanik ve elektriksel olarak uyacağı anlamına gelmez.

Birkaç efsaneyi açıklayalım. Birincisi, “sığıyorsa takılır” yanılgısı: bir kesicinin yuvaya girmesi, o bara ve etiketle uyumlu olduğunu kanıtlamaz. İkincisi, piyasadan rastgele alınan bir sigortanın iş göreceği inancı. Pano etiketiyle çakışmayan ve CE işareti taşımayan bir cihaz hem güvenlik hem de mevzuat açısından kabul edilemez. Türkiye pratiğinde uyumsuz markalı elektrik panosu sigortasının takılması yaygın bir hata olmayı sürdürüyor. Bu hata yalnızca denetimi geçememekle kalmaz; ısınma ve olası ark arızası riski de taşır. GE devre kesiciler birbirlerinin yerine geçiyor mu sorusunun dürüst cevabı şudur: yalnızca pano etiketi ve CE uygunluğu izin veriyorsa, evet; aksi hâlde hayır.

Bilmeniz Gereken Standartlar ve Gerilim Değerleri

Bir koruma cihazının güvenli sayılması için tek koşul vardır: kesme kapasitesi, montaj noktasındaki olası kısa devre akımını aşmalı ve açma karakteristiği yüke uymalıdır. Gerisi bu iki ilkenin ayrıntısıdır.

Türkiye’de işin çerçevesini şu standartlar çizer; ABD kaynaklı UL/NEC referansları burada geçerli değildir:

• TS EN 60947-2: Endüstriyel kullanım için devre kesiciler (IEC 60947-2’nin Türkçe karşılığı). Icu (nihai) ve Ics (servis) kesme kapasitelerini tanımlar. TS EN 60947-2 GE devre kesici uyumluluğu, özellikle MCCB ve ACB sınıfı cihazlar için belirleyicidir.
• TS EN 60898: Konut ve benzeri tesisatlar için minyatür devre kesici; B/C/D açma eğrileri ve Icn değeri buradan gelir. Q-Line muadilleri bu standartta test edilmiştir.
• TS EN 61439: Alçak gerilim şalt ve kontrol panoları; tasarımın doğrulanması pano seviyesinde burada düzenlenir.
• CE İşareti: Türkiye büyük ölçüde AB mevzuatını izler; piyasaya arz edilen cihazlarda CE zorunludur.
• EİTY (Elektrik İç Tesisleri Yönetmeliği): İç tesisata uygulanan ulusal yönetmelik; topraklama, sistem tipi ve kaçak akım koruması gibi konuları kapsar.

Burada bir nüans var ve gözden kaçırılmamalı: GE’nin ABD pazarı için üretilmiş Q-Line üniteleri, IEC tarzı B/C/D işareti taşımaz. Eski bir GE ünitesini TS EN 60898’e uygun bir muadille değiştirdiğinizde, açma eğrisini artık siz yüke göre seçersiniz. Bu bir kayıp değil, kazançtır; koruma artık yükün karakterine göre ayarlanır. GE kaçak akım koruma şalteri arayanlar için de durum benzerdir: Türkiye’de can güvenliği için 30 mA’lık diferansiyel (artık akım) koruması yaygın ve fiilen zorunlu bir uygulamadır; GE panosuna yapılacak ekleme de bu kurala uymalıdır. Aşırı yük koruması ile kaçak akım koruması iki ayrı işlevdir; birinin varlığı diğerinin yerini almaz.

Not: UL 489, UL 67 ve NEC, Türkiye’de geçerli standartlar değildir. Yalnızca ihracat ya da ABD projesi gibi karşılaştırmalı bağlamlarda dipnot düzeyinde gündeme gelebilirler.

Doğru GE Devre Kesiciyi Seçme: Kontrol Listesi

Doğru seçim, “duruma göre değişir” demeden, net eşiklerle yapılır. Bu kriterleri sırayla uygularsanız, kararınız hem savunulabilir hem belgelenebilir olur:

• Yük ve akım: Devrenin neyi besleyeceğini belirleyin. Tam yük akımını hesaplayın; anma akımını bu değere eşit ya da bir kademe üstüne seçin.
• Gerilim sistemi ve kutup sayısı: 230 V tek faz için 1 kutup, 230 V iki faz için 2 kutup, 400 V üç faz için 3 (gerekirse 4) kutup.
• Kesme kapasitesi: Olası kısa devre akımı 10 kA’yı aşıyorsa — trafoya yakın noktalarda bu yaygındır — standart 10 kA yerine 22 kA sınıfı bir cihaz ya da uygun kompakt devre kesici seçin.
• Açma eğrisi: Aşağıdaki matrise göre yükün yol alma akımına uygun eğriyi seçin.
• Diferansiyel ihtiyacı ve seçicilik: Can güvenliği için 30 mA RCD; üst kademeyle koordinasyon için akım-zaman eğrilerini kontrol edin.

Açma eğrisi seçiminde şu karar matrisi işinizi görür (TS EN 60898’e göre):

Motorlu yüklerde bir ek not: kalkış akımı In’in 5–8 katına ulaşabilir. Motor katalogundaki Ia/In oranına bakın ve buna göre D tipine geçip geçmemenize karar verin. “Duruma göre değişir” değil — ölçün, karşılaştırın, belgeleyin.

Kurulum ve Güvenlik: En İyi Uygulamalar

Sahada devre kesici kaynaklı arızaların en sık nedeni, kesicinin kendisi değil; yanlış torklanmış klemenstir. Doğru tork ve doğru iletken eşleşmesi, bir cihazın katalogdaki ömrüne ulaşıp ulaşmamasını tek başına belirleyebilir.

Gevşek klemens direnç yaratır; direnç ısı üretir; ısı bağlantıyı bozar. Karşınıza renk değişimi, gereksiz açma, hatta klemens erimesi olarak çıkar. Aşırı torklama da farklı bir yoldan aynı yere varır: iletkeni ezer ve kesiti zayıflatır. Bakır iletken ile alüminyum iletken karışımı bu tabloyu daha da kötüleştirir; çünkü iki metalin ısıl genleşme katsayısı farklıdır. Yanlış tork bu farkı büyütür ve sızdırmazlık zamanla bozulur. Türkiye sahasında Cu/Al karışımı ve hatalı tork, devre kesici arızasının bir numaralı kurulum hatası olarak öne çıkar.

Geri kalan kurallar bu temelin üstüne oturur. Çalışmaya başlamadan önce devreyi mutlaka enerjisiz bırakın. Hat ve yük tarafını doğru yönlendirin; çok kutuplu kesicilerde ortak açma (common trip) bağlantısını ihmal etmeyin. Alt tablolarda nötr ve toprağı ayrı tutun. Tüketici panosu sigortası değişiminde EİTY işaretlemelerine uyun ve her şeyi belgeleyin — denetim sırasında sizi kurtaracak şey, düzgün etiketleme ve kayıttır.

Bakım ve Arıza Giderme

Bir kesicinin “gereksiz açması” ile “gerçek arızası”nı ayırt etmek, bakımın kalbidir. Yanlış teşhis ya sağlam cihazı attırır ya da gerçek tehlikeyi görünmez kılar. Neyse ki ayrım için pahalı ekipman şart değil; gözlem çoğu zaman ilk ipucunu verir.

Düzenli görsel denetimle başlayın. Aşırı ısınma izi, kahverengileşme, yanık kokusu ya da gevşemiş bir klemens — hepsi erken uyarıdır ve büyümeden müdahale şansı tanır. Tekrarlayan açmalarda önce yükü ve bağlantıyı sorgulayın. Sorun gerçekten cihazdaysa, test edip değiştirin. Değişimde önceliğiniz birebir yedek ya da CE onaylı muadildir.

Tedarik tarafında ise tablo 2018 sonrası netleşti. ABB satın alması sonrası eski GE ürünleri için yedek parça ihtiyacı, ABB Türkiye yetkili kanalları üzerinden karşılanıyor. Eski bir model artık üretilmiyorsa paniğe gerek yok: pano etiketini okuyun, katalog kodunu eşleştirin, kesme kapasitesini ve iletken kesitini doğrulayın, CE onaylı muadile geçin. ABB GE devre kesici desteği için yetki belgeli distribütörlerle çalışın; stok bilgisi ve geçiş önerisi bu kanallardan gelir. Servis kayıtlarını tutmayı da ihmal etmeyin — bir sonraki arızada en çok işinize yarayacak belge, bugün tuttuğunuz nottur.

Panoyu Kapatmadan Önce: Ne Öğrendik, Ne Yapacağız

Bütün bu rehber tek bir cümlede özetlenebilir: pano etiketi kazanır. Cihaz yuvaya sığabilir, marka tanıdık gelebilir, fiyat cazip olabilir; ama uyumu ve güvenliği belirleyen şey etiket, standart ve CE işaretidir.

Bu yazıdan sonra üç kararı artık rahatça verebilirsiniz. Birincisi, elinizdeki GE ünitesini doğru okumak: model kodundan çerçeveyi, kutbu, akımı ve kesme kapasitesini çıkarmak. İkincisi, değişimde doğru yolu seçmek: önce pano etiketi, sonra CE’li muadil, en son belgeleme. Üçüncüsü, yeni eklemeleri Türkiye standartlarına oturtmak: TS EN 60898/60947-2, gerektiğinde 30 mA diferansiyel ve EİTY’ye uygun kurulum. GE markası el değiştirdi; doğru mühendislik kararının kuralları değişmedi.
