Elektrik Panosu ve Switchgear: Switchgear Temelleri, Pano Tipleri ve Seçim İçin Mühendisin Eksiksiz Rehberi (AG, OG, YG)

Elektrik Panosu ve Switchgear; her fabrikanın, hastanenin, veri merkezinin ve ticari kulenin sessiz omurgasıdır — ve arızalandıkları anda, kendilerinden sonraki her şey de onlarla birlikte çöker. Küresel elektrik switchgear pazarının; şebeke yenilemeleri, yenilenebilir enerji entegrasyonu ve kritik tesislerdeki plansız duruşların artan maliyeti sayesinde 2027 yılına kadar yaklaşık 120 milyar ABD dolarına ulaşması öngörülüyor.

Buna rağmen, alıcılar ve mühendisler hâlâ terminolojiyi karıştırıyor. Pano, dağıtım tablosu, switchgear panosu ve switchgear; kataloglarda hatta ihale dokümanlarında bile birbirinin yerine kullanılıyor — oysa bunlar aynı şey değil. Bir elektrik panosu; gücü alıp aşağı akıştaki devrelere yeniden dağıtan kapalı bir montaj birimidir. Switchgear ise; alçak, orta ve yüksek gerilim sistemlerinde kullanılan anahtarlama, koruma, kontrol ve izolasyon ekipmanlarının daha geniş kategorisidir. Bu ayrımı yanlış yapmak; yanlış spesifikasyona, yanlış test standardına ve nihayetinde yanlış toplam sahip olma maliyetine yol açar.

Elektrik Panosu ve Switchgear: Temel Kavramlar ve Aradaki Fark

Bu rehber; her mühendisin ve tesis yöneticisinin ihtiyaç duyduğu switchgear temellerini kapsıyor: pano tipleri ve işlevleri, switchgear ile pano tasarımı arasındaki gerçek fark, orta ve alçak gerilim elektrik panoları, switchgear pano yapısı, IEC ve ANSI/IEEE çerçeveleri, ark flaş güvenliği, dijitalleşme, büyümekte olan elektrik panosu ve switchgear onarım hizmetleri pazarı ve switchgear panolarını güvenle seçmek için pratik bir spesifikasyon mantığı.

Alıcıların, mühendislerin ve hatta deneyimli bakım ekiplerinin kafasının karışmasının bir nedeni; pano, dağıtım tablosu ve switchgear kelimelerinin günlük konuşmada çoğu zaman gevşek biçimde kullanılmasıdır. Uygulamada bir elektrik panosu genellikle gücü alıp aşağı akıştaki devrelere yeniden dağıtan kapalı montaj birimiyken; switchgear, alçak, orta ve yüksek gerilim sistemlerinde kullanılan anahtarlama, koruma, kontrol ve izolasyon ekipmanlarının daha geniş kategorisidir. Bu ayrım önemlidir; çünkü tasarım kuralları, güvenlik beklentileri, test standartları ve çalışma ortamları aynı değildir.

Bu rehber, mühendislerin ve tesis yöneticilerinin gerçekten ihtiyaç duyduğu temelleri açıklıyor: pano tipleri ve işlevleri, alçak gerilim switchgear ve orta gerilim switchgear kavramları, bileşen seçimi, muhafaza koruma sınıfları, IEC ve ANSI/IEEE çerçeveleri, ark flaş güvenliği, dijitalleşme, devreye alma, bakım ve pratik spesifikasyon mantığı. Amaç pazarlama dili kullanmak değil; okuyucuların daha net teknik sınırlarla daha iyi tasarım, satın alma ve yaşam döngüsü kararları almasına yardımcı olmaktır.

Modern projeler ayrıca geçmişe kıyasla daha entegre bir bakış açısı gerektirir. Bir dağıtım panosu artık yalnızca içinde kesicilerin bulunduğu çelik bir kutu değildir ve bir switchgear dizisi artık tümüyle elektromekanik değildir. Günümüzün montaj birimleri; koruma, ölçüm, haberleşme, durum izleme ve uzaktan teşhisi giderek daha fazla bir arada barındırıyor. Bu da mekanik yerleşimin, termal davranışın, standartlara uygunluğun, siber güvenliğin ve bakım yapılabilirliğin tümünün ekipmanın tüm hizmet ömrü boyunca değerini etkilediği anlamına geliyor.

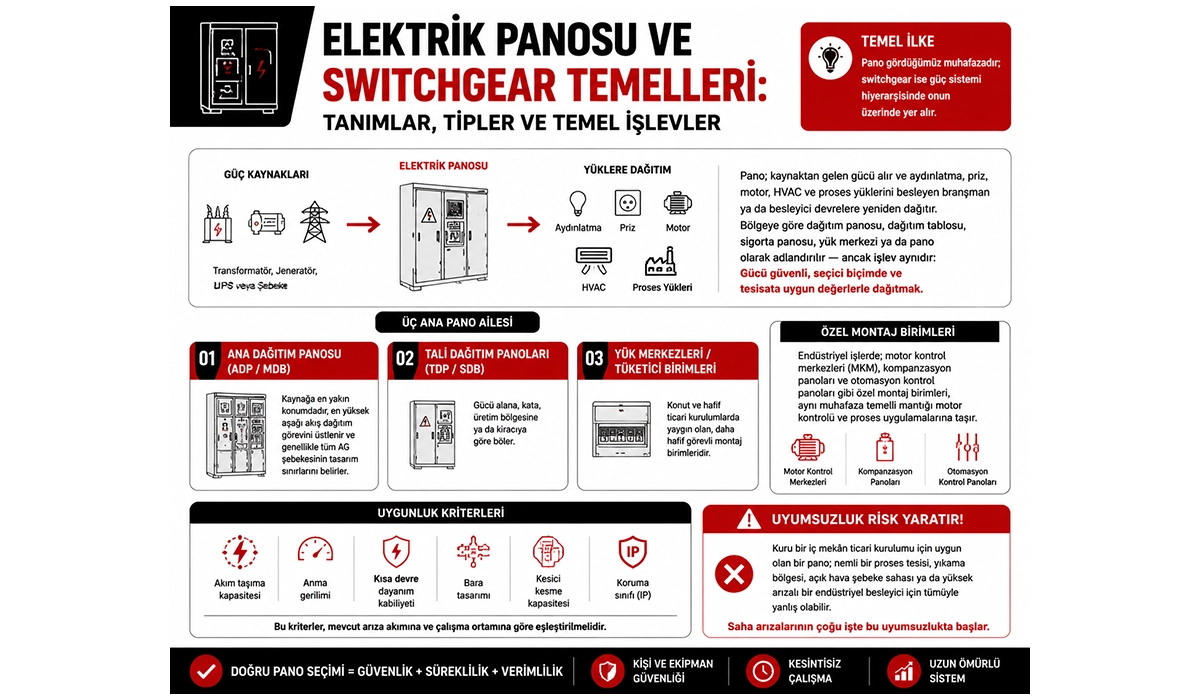

Elektrik Panosu ve Switchgear Temelleri: Tanımlar, Tipler ve Temel İşlevler

Switchgear temelleri tek bir ilkeyle başlar: bir elektrik panosu, çoğu insanın her gün gördüğü muhafazadır; ancak switchgear kategorisi, güç sistemi hiyerarşisinde onun üzerinde yer alır. Pano; bir transformatör, jeneratör, UPS veya şebeke kaynağından gelen gücü alır ve bunu aydınlatma, priz, motor, HVAC ekipmanı ile proses yüklerini besleyen branşman ya da besleyici devrelere yeniden dağıtır. Bölgeye bağlı olarak mühendisler buna dağıtım panosu, dağıtım tablosu, sigorta panosu, yük merkezi ya da pano der — ancak işlev aynıdır: gücü güvenli, seçici biçimde ve tesisata uygun değerlerle dağıtmak.

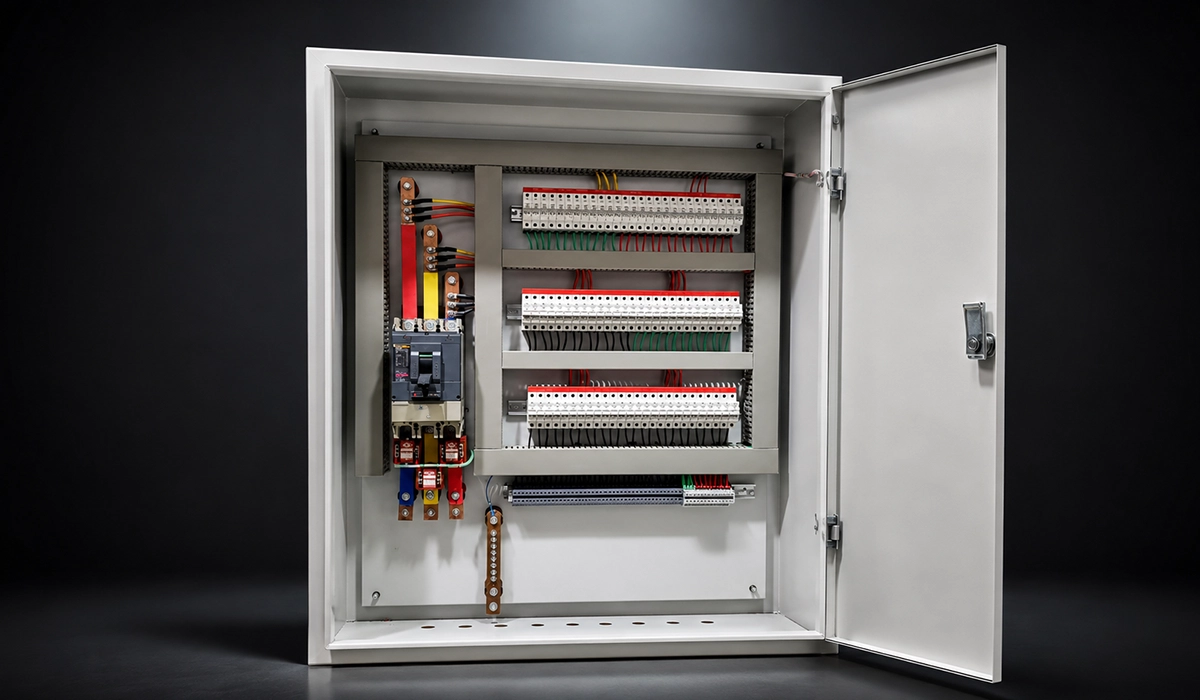

Üç pano ailesi, kurulumların çoğunu kapsar:

• Ana Dağıtım Panosu (ADP / MDB) — kaynağa en yakın konumdadır, en yüksek aşağı akış dağıtım görevini üstlenir ve genellikle tüm AG şebekesinin tasarım sınırlarını belirler.
• Tali Dağıtım Panoları (TDP / SDB) — gücü alana, kata, üretim bölgesine ya da kiracıya göre böler.
• Yük merkezleri / tüketici birimleri — konut ve hafif ticari kurulumlarda yaygın olan, daha hafif görevli montaj birimleridir.

Endüstriyel işlerde; motor kontrol merkezleri (MKM), kompanzasyon panoları ve otomasyon kontrol panoları gibi özel montaj birimleri, aynı muhafaza temelli mantığı motor kontrolü ve proses uygulamalarına taşır.

Uygunluk asla yalnızca muhafaza boyutuyla ilgili değildir. Mühendisler; akım taşıma kapasitesini, anma gerilimini, kısa devre dayanım kabiliyetini, bara tasarımını, kesici kesme kapasitesini ve koruma sınıfını (IP) mevcut arıza akımına ve çalışma ortamına göre eşleştirmelidir. Kuru bir iç mekân ticari kurulumu için uygun olan bir pano; nemli bir proses tesisi, yıkama bölgesi, açık hava şebeke sahası ya da yüksek arızalı bir endüstriyel besleyici için tümüyle yanlış olabilir. Saha arızalarının çoğu işte bu uyumsuzlukta başlar.

Ana Dağıtım Panosu (ADP) — Rolü ve Tasarım Özellikleri

ADP, transformatörün ya da servis girişinin hemen ardından gelen ilk büyük alçak gerilim dağıtım noktasıdır. Gerçek projelerde; ana barayı, ana giriş korumasını, çıkış besleyici düzenini, ölçüm noktasını ve dağıtım şebekesi için topraklama referansını oluşturan montaj birimidir. AG hiyerarşisinin en üstünde yer aldığından; akım değeri, bara düzeni ve kısa devre performansı genellikle aşağı akış tasarımının büyük bölümünü belirler.

Tipik bir ADP; bir giriş bölümü, bir bara hücresi, besleyici kesici bölmeleri, ölçüm cihazları, koruma ya da enerji ölçümü için akım trafoları, nötr ve koruma topraklama baraları ile kablo veya busbar sonlandırma alanı içerir. Tipik değerler projeden projeye büyük ölçüde değişir; ancak montaj birimi genellikle bir TDP’den daha yüksek akım seviyelerine ve arıza görevlerine göre tasarlanır. Endüstriyel ve altyapı işlerinde bara köprülemesi ile gelecekteki genişleme de önemlidir; çünkü ADP çoğu zaman tesisin uzun vadeli genişleme omurgası hâline gelir. ADP tasarımıyla ilgili bilgiler sizin için ilgi çekici ve faydalı olduysa, kübik dağıtım panosu tasarımı konusunu araştırmak da oldukça keyifli olabilir.

Tali Dağıtım Panoları ve Yük Merkezleri

TDP’ler, ADP’nin aşağı akışında yer alır ve yerel yüklere hizmet eder. Görevleri; besleyici hatlarını kısaltmak, seçiciliği iyileştirmek, bakım izolasyonunu basitleştirmek ve dağıtımı proses alanına, kata ya da kullanım bölgesine göre düzenlemektir. Bir üretim tesisinde bir TDP paketleme hatlarına hizmet ederken, bir diğeri yardımcı tesisleri, HVAC ya da temiz oda yüklerini besleyebilir. Ticari binalarda ise genellikle aydınlatmayı, prizleri ve mekanik sistemleri kata ya da kiracıya göre ayırırlar.

Yük merkezleri bu kategorinin daha hafif ucudur. Konut ve hafif ticari kurulumlarda yaygındır; burada montaj birimi branşman koruma cihazlarını barındırır ve gücü nihai devrelere dağıtır. Hem TDP’lerde hem de yük merkezlerinde dengeli üç fazlı yükleme önemlidir. Zayıf faz dengesi; özellikle doğrusal olmayan yükler ve harmonikler söz konusu olduğunda nötr akımı gerilimini, ısınmayı, gerilim dengesizliğini ve işletme sorunlarını artırır.

Motor Kontrol Merkezleri (MKM) — Özel Pano Uygulamaları

Burada faydalı bir uzun kuyruk sorusu şudur: bir motor kontrol merkezi bir switchgear panosundan nasıl farklıdır? Bir MKM; motor besleyicileri ve motorla ilgili kontroller için tasarlanmış özel bir pano montaj birimidir. Yalnızca besleyici kesicileri barındırmak yerine; genellikle motor yol vericileri, frekans invertörleri (VFD), aşırı yük röleleri, kumanda kablajı, operatör arayüzleri ve bazen teşhis ile otomasyon entegrasyonu için haberleşme modülleri içerir. Bu da onu genel amaçlı bir elektrik dağıtım panosundan çok, bir üretim varlığı arayüzüne yaklaştırır.

MKM’ler; su arıtma, proses tesisleri, madencilik, HVAC merkezi tesisleri ve ağır sanayide standarttır. Mühendisler genellikle sabit montajlı ve çekmeceli ünite tasarımları arasında tercih yapar. Sabit üniteler maliyeti ve mekanik karmaşıklığı azaltır; çekmeceli üniteler ise bakım yapılabilirliği, test erişimini ve değişim hızını iyileştirir. Bu ödünleşme; yatırım harcaması (capex) ile yaşam döngüsü servis edilebilirliği arasındaki klasik bir örnektir. MKM seçimiyle ilgili topladığınız bilgileri ilgi çekici ve aydınlatıcı bulduysanız, endüstriyel kontrol sistemleri konusuna daha derinlemesine dalmayı da bir o kadar ilgi çekici bulabilirsiniz.

Elektrik Switchgear ile Pano Karşılaştırması: Temel Tanımlar ve Önemli Farklar

Bu konudaki en çok aranan soru — ve en çok spesifikasyon hatasına yol açan soru — switchgear ile pano arasındaki ayrımdır. İşte mühendislerin güvenebileceği en net çerçeve:

Elektrik switchgear, daha geniş işlevsel kategoridir. AG, OG ve YG sistemlerinde devreleri anahtarlamak, korumak, kontrol etmek ve izole etmek için kullanılan montaj birimlerini ve cihazları kapsar. Bir elektrik panosu ise, bu daha geniş kategori içindeki kapalı dağıtım montaj birimi tiplerinden yalnızca biridir. Başka bir deyişle: her pano dağıtım yapar; ancak her switchgear montaj birimi yalnızca bir pano değildir.

Gerilim, arıza akımı ve işletme görevi yükseldikçe bu ayrım daha da keskinleşir. Birincil switchgear; ağır arızaları kesmeli, yalıtım koordinasyonunu korumalı, iç ark gerilimlerini sınırlamalı ve tipik bir nihai dağıtım panosunun asla karşılaşmadığı koşullar altında röle tabanlı seçiciliği desteklemelidir. Switchgear standartlarının, bölmeleme uygulamalarının, kesici teknolojilerinin (vakum, gaz, hava) ve test felsefelerinin yaygın panolarda kullanılanlardan temelden farklı olmasının nedeni budur.

Faydalı bir zihinsel model:

Alçak gerilim kurulumlarında örtüşme gerçektir — orada fark çoğunlukla derece farkıdır, tür farkı değil. Ancak bir proje OG ya da YG bölgesine girdiği anda, pano/switchgear ayrımı anlamsal olmaktan çıkar ve yapısal tasarım kararlarını yönlendirmeye başlar.

Alçak Gerilim Switchgear (1 kV’ye Kadar)

Alçak gerilim switchgear, IEC çerçevesinde genellikle 1.000 V AC ya da 1.500 V DC’ye kadar olan montaj birimlerini kapsar. Bu diziler; açık hava kesicilerini (ACB), kompakt şalterleri (MCCB), kontaktörleri, akım trafolarını, ölçüm cihazlarını, röleleri ve baraları; besleyici, giriş, bağlama (tie) ve motor uygulamaları için tasarlanmış metal muhafazalı yapılarda barındırır. Ticari ve endüstriyel tesislerde, pano mantığının gerçek güç anahtarlama aygıtlarıyla örtüşmeye başladığı yer burasıdır.

Önemli bir yapı konusu ise ayırma formudur (Form of Separation). IEC/EN uygulamasında iç ayırma; baraların, işlevsel birimlerin ve klemenslerin birbirinden nasıl ayrıldığını tanımlar; daha düşük ayırma yaklaşımlarından Form 4 gibi daha yüksek bölmelemeye kadar uzanır. Daha yüksek formlar güvenliği, bakım yapılabilirliği ve arıza sınırlama sınırlarını iyileştirir; ancak alanı, maliyeti ve kablo sonlandırma karmaşıklığını da etkiler. Alçak gerilim ile yüksek gerilim karşılaştırması konusunda daha fazla bilgiye, aşağıda önerilen okuma bağlantısından ulaşabilirsiniz.

Orta Gerilim Switchgear (1 kV – 52 kV)

Birçok alıcı için gerçek kırılma noktası, alçak gerilim ile orta gerilim switchgear karşılaştırmasıdır. Orta gerilim switchgear; arızaların, kesintilerin ya da güvensiz bakımın sonuçlarının çok daha ağır olduğu endüstriyel trafo merkezlerine, şebeke besleyicilerine, büyük kampüslere ve kritik altyapıya hizmet eder. Genellikle röle koruması, vakum kesme, ölçü transformatörleri, kilitleme ve tipik AG ekipmanından daha resmî bir bölmeleme içerir.

Sık gelen bir devam sorusu şudur: metal-clad switchgear ne için kullanılır? IEEE uygulamasında metal-clad switchgear; topraklanmış metal bariyerlere ve çekmeceli devre kesicilere sahip bölmeli OG montaj birimlerini ifade eder. Buna karşılık metal muhafazalı (metal-enclosed) switchgear daha geniştir ve tam olarak metal-clad olmayan konfigürasyonlarda kesici anahtarları, kesicileri, sigortaları, ölçümü ve koruma cihazlarını içerebilir. Bu fark; bakım erişimi, izolasyon felsefesi ve uygulama görevi açısından önemlidir.

Teknoloji açısından, modern OG kesmesine vakumlu devre kesiciler hâkimdir; gaz yalıtımlı çözümler ise kompakt alanın, çevresel sızdırmazlığın ya da saha kısıtlarının kararı belirlediği yerlerde önemini korur. Hava yalıtımlı ve gaz yalıtımlı mimarilerin her birinin avantajları vardır; bu nedenle mühendisler spesifikasyon sırasında hâlâ hava yalıtımlı ile gaz yalıtımlı, iç mekân ile dış mekân ve sabit ile çekmeceli düzenlemeleri değerlendirir. Orta gerilim switchgear hakkındaki bilgiler ilgi çekici olduysa, endüstriyel dağıtım panoları hakkında daha fazla bilgi edinmek de oldukça heyecan verici olabilir.

Yüksek Gerilim Switchgear (52 kV’nin Üzeri)

Yüksek gerilim ve çok yüksek gerilim switchgear; yalıtım koordinasyonunun, alan verimliliğinin, anahtarlama güvenilirliğinin ve çevresel performansın tasarım tartışmasına hâkim olduğu iletim seviyesindeki görevlerde çalışır. Bu seviyede ekipman, yerel dağıtımdan çok; toplu güç aktarımı, trafo merkezi topolojisi ve şebeke dayanıklılığıyla ilgilidir.

GIS yani gaz yalıtımlı switchgear; geleneksel hava yalıtımlı sahalardan çok daha küçük bir alanda yüksek güvenilirlik sunabildiği için birçok YG uygulamasında baskın kompakt çözüm hâline gelmiştir. Bu, özellikle yoğun kentsel trafo merkezlerinde, açık deniz platformlarında ve ciddi alan kısıtı olan sahalarda önemlidir. Çevresel gereklilikler sıkılaştıkça, şebeke işletmecileri ve OEM’ler de giderek düşük emisyonlu ve SF6’sız yaklaşımları değerlendiriyor. Yüksek gerilim switchgear ile ilgili içerik hem ilgi çekici hem de faydalı olduysa, switchgear arıza koruması konusunu daha derinlemesine incelemek de bir o kadar büyüleyici olabilir.

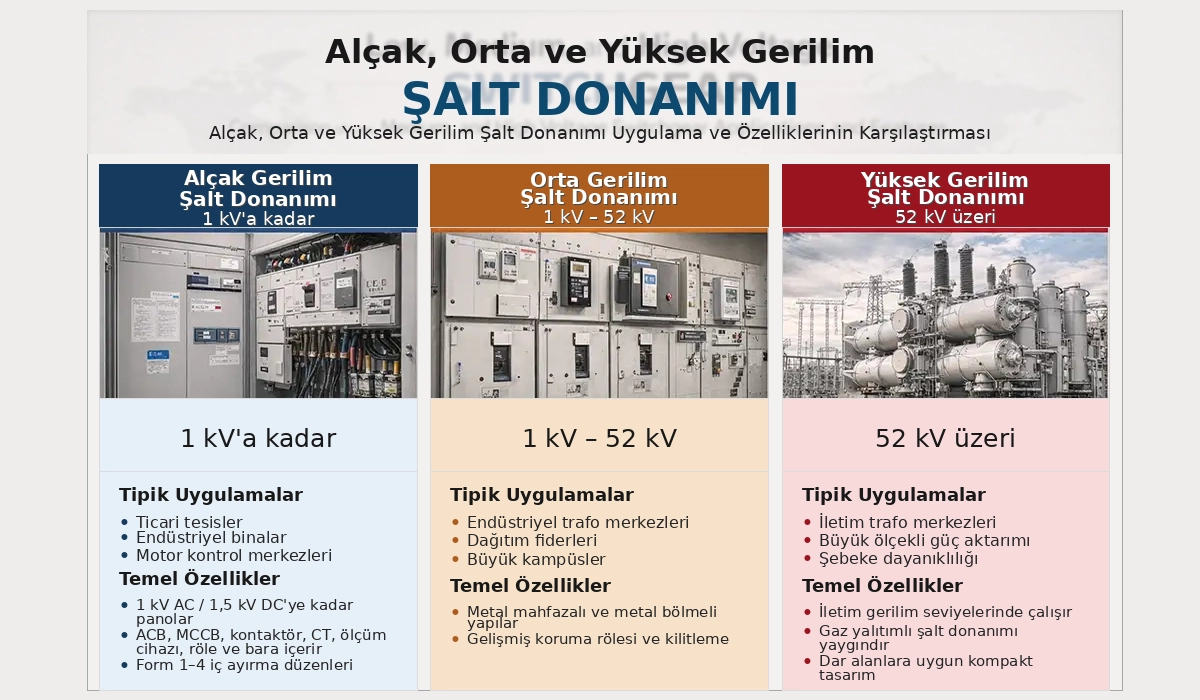

Orta ve Alçak Gerilim Elektrik Panoları: Hangisi Ne Zaman Kullanılır?

Çoğu tesis kararı, yalnızca AG ya da yalnızca OG kampına net biçimde girmez — ikisinin de sınırında durur. Orta ve alçak gerilim elektrik panolarının her birinin ne zaman anlamlı olduğunu anlamak, bir mühendisin geliştirebileceği en pratik spesifikasyon becerilerinden biridir.

Alçak gerilim elektrik panoları (IEC’de ≤1.000 V AC; geleneksel ANSI’de ≤600 V AC): nihai dağıtımın beygiridir. Aydınlatmaya, prizlere, HVAC yüklerine, yaklaşık 200 kW altındaki motorlara ve çoğu proses ekipmanına hizmet eder. IEC 61439’a (ya da Kuzey Amerika’da UL 67/891’e) göre üretilen AG panoları; amper başına daha ucuzdur, genel elektrikçiler tarafından daha kolay bakımı yapılır ve genellikle IP3X–IP5X muhafazalarda barındırılır.

Orta gerilim elektrik panoları (1 kV – 52 kV): AG’deki mevcut akımın, kullanışsız ölçüde büyük iletkenleri ve kesicileri zorunlu kıldığı her yerde kullanılır. Çoğu mühendisin kullandığı pratik kural şudur: sürekli yük tek bir barada 2–3 MW’ı aşıyorsa, OG dağıtımı genellikle kablo maliyeti, gerilim düşümü ve kısa devre akımı yönetimi açısından öne çıkar. OG panoları IEC 62271 / IEEE C37’ye göre üretilir, eğitimli OG teknisyenleri gerektirir ve vakum ya da SF6/SF6’sız kesme kullanır.

Pratikteki seçim mantığı:

Endüstriyel tesisler çoğu zaman her ikisini de kullanır: bir OG switchgear dizisi ana trafo merkezinde şebeke gücünü düşürür, bir ya da daha fazla transformatörü besler; AG panoları ise oradan motor kontrol merkezlerine, aydınlatma tali panolarına ve proses yüklerine dağıtım yapar. Orta ve alçak gerilim elektrik panoları arasındaki doğru sınırı — tipik olarak transformatör konumunu — belirlemek, tesis elektrik tasarımındaki en yüksek getirili kararlardan biridir.

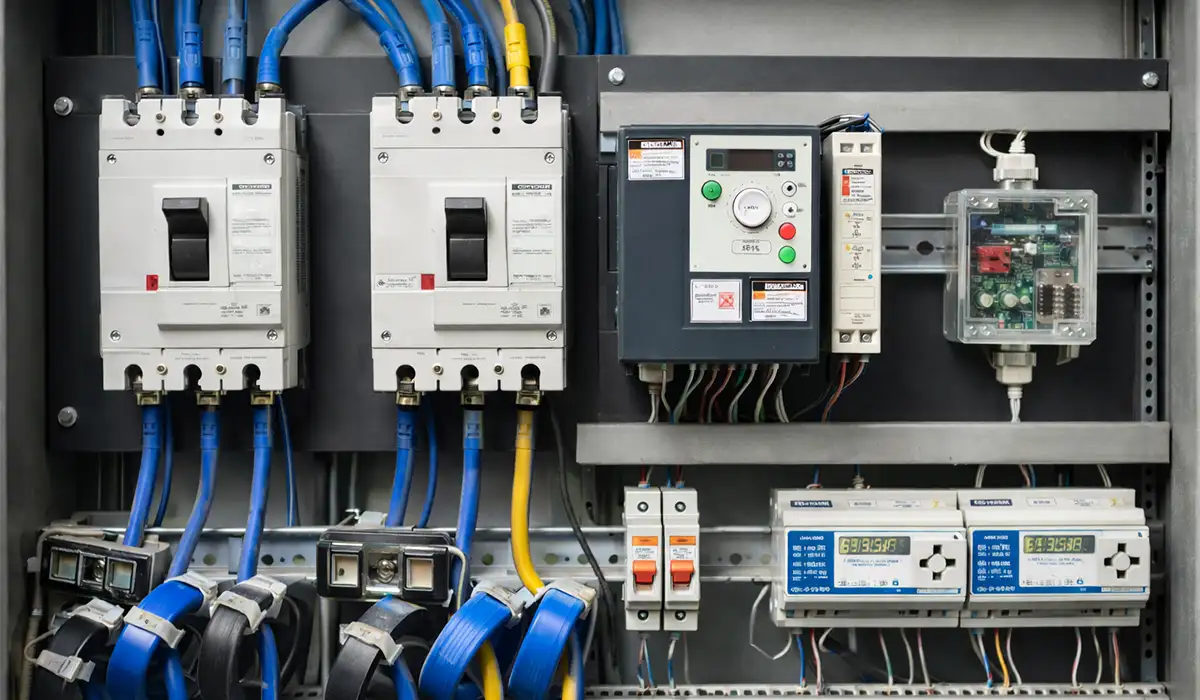

Bir Switchgear Panosunun Temel Bileşenleri: Kesiciler, Baralar, Röleler ve Akım Trafoları

Bir switchgear panosu, içine kesiciler atılmış çelik bir kabin değildir. İletkenlerin, koruma cihazlarının, algılama elemanlarının, ölçümün, yalıtım yapılarının, mekanik bariyerlerin ve operatör arayüzlerinin (HMI) tümünün tek bir anma değerleri kümesine göre çalıştığı koordineli bir sistemdir. Tek bir elemanı yanlış seçmek; seçiciliği, ısı artışını, bakım erişimini, arıza performansını ya da gelecekteki genişlemeyi tehlikeye atar — ve bu genellikle ilk enerjilendirmeye ya da ilk arızaya kadar ortaya çıkmaz.

Aşağıdaki tablo, 200 A’lık bir konut yük merkezinden 6.300 A’lık bir AG dağıtım panosuna ya da 11 kV’lık bir OG hücresine kadar herhangi bir switchgear panosunun içinde bulunan temel bileşenleri özetler. Tam karışım değişir; işlev kategorileri değişmez.

Üç ilke, bileşen seçimini birbirine bağlar:

1. Bütçe yerine seçicilik. Kesici çerçevesi; bara değeriyle ve arıza analiziyle eşleşmelidir. Icu gereksinimini karşılamayan daha ucuz bir kesici seçmek, yıllarca hatalı açmalar olarak ortaya çıkan aşağı akış seçicilik boşlukları yaratır.
2. Akım trafosu sınıfı bir katalog ayrıntısı değildir. Koruma akım trafoları için 5P10 ya da 10P10, ticari ölçüm için Sınıf 0,5 ya da 0,2S seçin ve yükü (burden) bağlı röle ve sayaçlara göre doğrulayın. Buradaki uyumsuzluk, yukarı akıştaki her ölçümü bozar.
3. Termal koordinasyon bir bileşen özelliği değil, bir montaj birimi özelliğidir. Muhafaza; tüm cihazların anma yükünde aynı anda çalışırken ürettiği ısıyı dağıtabilmelidir. IEC 61439 doğrulaması tam da bu nedenle vardır — ve switchgear pano tasarımının her zaman katalog taramasıyla değil, sistem verileriyle başlamasının nedeni de budur.

Baralar — Tasarım, Malzeme Seçimi ve Boyutlandırma

Baralar; hem endüstriyel elektrik panolarının hem de switchgear’ın akım taşıyan omurgasıdır. Gücü dahili olarak toplar ve dağıtır, girişleri besleyicilere bağlar ve tüm montaj biriminin termal ile kısa devre performans zarfını belirler. İyi bir bara sistemi tasarımı yalnızca akım taşıma kapasitesiyle ilgili değildir; aynı zamanda gerçek çalışma koşulları altında bağlantı bütünlüğü, aralık, destek dayanımı, yüzeysel kaçak yolu, açıklık ve ısı artışıyla da ilgilidir.

Klasik malzeme tercihi bakır ile alüminyum arasındadır. Bakır; daha yüksek iletkenlik, daha kompakt kesit boyutları ve güçlü bağlantı performansı sunar; alüminyum ise ağırlığı ve malzeme maliyetini azaltır, ancak temas yüzeylerinin, bağlantı tasarımının ve kesit boyutlandırmasının daha dikkatli ele alınmasını gerektirir. Hiçbir seçenek otomatik olarak daha iyi değildir; doğru cevap akım seviyesine, alana, yaşam döngüsü ekonomisine, korozyon ortamına ve montaj uygulamasına bağlıdır.

Boyutlandırma genellikle; izin verilen akım yoğunluğunu, ortam koşullarını, muhafaza ısı dağılımını, sıcaklık artışı sınırlarını ve kısa devre mekanik kuvvetlerini dikkate alır. IEC 61439 kapsamında sıcaklık artışı doğrulaması, montaj birimi uygunluğunun resmî bir parçasıdır; bu nedenle bara seçimi, bağımsız bir iletken hesabı yerine montaj birimi doğrulama sürecinin bir parçası olarak ele alınmalıdır.

Baraları kendi tesislerinde üreten pano imalatçıları; IEC 61439 doğrulamasının gerektirdiği boyutsal toleransları karşılamak için profesyonel bara işleme ve bükme sistemlerine güvenir.

Switchgear’da Devre Kesiciler — Tipleri ve Seçim Kriterleri

ACB’ler, MCCB’ler ve MCB’ler farklı roller üstlenir. ACB’ler genellikle switchgear ya da büyük dağıtım panolarındaki ana girişler, bara bağlayıcıları ve yüksek akımlı besleyiciler için seçilir. MCCB’ler (kompakt şalterler), endüstriyel ve ticari sistemler için çok yönlü besleyici ve motor koruma cihazlarıdır. MCB’ler ise konut ile hafif ticari dağıtımda daha yaygın olan kompakt nihai devre cihazlarıdır. Cihazı göreve uygun eşleştirmek, salt bir bütçe kararı değil, sağlam switchgear temellerinin bir parçasıdır.

En çok yanlış anlaşılan kesici kavramlarından biri, Icu ile Ics arasındaki farktır. Icu, nihai kısa devre kesme kapasitesidir; Ics ise tanımlı bir test dizisinin ardından sürdürülen hizmetle ilişkili servis kısa devre kesme kapasitesidir. Satın alma incelemelerinde Icu daha büyük sayı olduğu için dikkat çeker; ancak Ics çoğu zaman gerçek işletme dayanıklılığı için daha anlamlıdır. Ağır hizmet endüstriyel kullanım için elektronik açma üniteleri de; daha iyi ayar, koordinasyon, izleme ve olay verisi sağlayarak termal-manyetik tasarımlara göre önemli avantajlar sunar. Devre kesiciler hakkındaki bilgiler değerli olduysa, GE kesiciler konusunu araştırmak da bir o kadar ilgi çekici olabilir.

Modern Switchgear’da Koruma Röleleri ve Ölçüm

Koruma röleleri, modern switchgear’ın karar verme katmanıdır. Aşırı akım, toprak arızası, diferansiyel arıza, düşük gerilim ve besleyici anormallikleri gibi anormal olayları algılamak için akımı, gerilimi, frekansı ve mantık koşullarını değerlendirir; ardından uygun kesiciye açma komutu verir. Orta ve yüksek gerilim sistemlerinde röle felsefesi çoğu zaman sistem seçiciliğinin gerçek kalbidir.

Elektromekanik rölelerden sayısal rölelere geçiş, switchgear kabiliyetini dönüştürmüştür. Modern akıllı elektronik cihazlar (IED); korumayı, ölçümü, arıza kaydını, mantığı, olay kaydını ve haberleşmeyi tek bir platformda birleştirir. Doğru mimariyle; standartlaştırılmış protokoller aracılığıyla birlikte çalışabilirliği desteklerken SCADA, DCS, BEMS ya da dijital trafo merkezi ortamlarını besler.

Akım trafoları ve gerilim trafoları bu katmanı; birincil elektriksel büyüklükleri ölçüm ve koruma devrelerine uygun değerlere ölçeklendirerek destekler. Doğruluk sınıfı, yük (burden) ve oran seçimleri birer büro ayrıntısı değildir. Zayıf bir akım trafosu seçimi; ölçümü bozabilir, röle performansını tehlikeye atabilir ya da enerji analizini yanıltabilir. Koruma röleleriyle ilgili materyal hem faydalı hem de ilgi çekici olduysa, switchgear performans optimizasyonu konusuna dalmak da büyük olasılıkla bir o kadar büyüleyici olacaktır.

Elektrik Panosu ve Switchgear Muhafazaları — IP ve NEMA Koruma Sınıfları

Muhafaza seçimi kozmetik değildir. Montaj biriminin toza, hortumla yıkamaya, rüzgârla sürüklenen yağmura, korozyona, kazara temasa ve ısı birikimine dayanıp dayanmayacağını belirler. Küresel projelerde mühendisler genellikle iki paralel sistemle çalışır: IEC 60529 kapsamındaki IP koruma sınıfları ve NEMA 250 kapsamındaki NEMA tipleri. Bunlar ilişkilidir ama aynı değildir; bu yüzden mühendisler bunları bire bir eşdeğer olarak ele almaktan kaçınmalıdır.

Genel kural olarak IP; iki haneli bir kodla katılara ve sıvılara karşı direnci tanımlarken, NEMA; korozyon, yağ ve montaj beklentilerini de içerebilen daha geniş bir çevresel uygulama tablosunu ele alır. Bu nedenle “IP65, NEMA 4’e eşittir” ifadesi faydalı bir pratik kural olabilir, ancak eksiksiz bir mühendislik kararı değildir. Muhafaza koruma sınıfları hakkında bilgi edinmekten keyif aldıysanız, Rittal elektrik panoları konusunu incelemek de benzer şekilde ilgi çekici bir deneyim sunabilir.

Bu eşleştirmeler, birebir eşdeğerlik haritaları değil uygulamaya yönelik yaklaşımlardır ve her zaman proje gereksinimlerine ile yerel mevzuat beklentilerine göre kontrol edilmelidir.

Elektrik Muhafazalarında Termal Yönetim ve Havalandırma

Bileşen yoğunluğu arttıkça, elektrik panosu havalandırması ve termal yönetim daha önemli hâle gelir. Kesicilerden, sürücülerden, güç kaynaklarından, rölelerden ve haberleşme cihazlarından gelen ısı, kapalı alanlarda hızla birikir. Yönetilmediğinde bu ısı; bileşen ömrünü kısaltır, koruma davranışını kaydırır ve hatalı arızaları artırır.

Mühendisler genellikle pasif ve aktif stratejiler arasında tercih yapar. Pasif yöntemler; panjurları, baca etkisini ve doğal taşınımı içerir. Aktif çözümler ise; filtreli fanları, klimaları, havadan havaya ısı eşanjörlerini ve kapalı çevrim soğutma ünitelerini kapsar. Doğru seçim; yük yoğunluğuna, ortam sıcaklığına, kirlilik seviyesine ve muhafazanın sızdırmaz kalması gerekip gerekmediğine bağlıdır. Başka bir deyişle, doğal havalandırma ile zorlamalı soğutma yalnızca bir maliyet sorusu değildir; aynı zamanda bir güvenilirlik sorusudur. Termal yönetim hakkındaki içerik ilgi çekici ve aydınlatıcı olduysa, çelik elektrik panoları konusunu incelemeye devam etmek hem heyecan verici hem de faydalı olabilir.

Elektrik Panosu ve Switchgear Standartları — IEC, ANSI/IEEE ve NEC

Çok uluslu projeler için, Elektrik Panosu ve Switchgear Temelleri bir standartlar haritası olmadan asla tamamlanmış sayılmaz. Standartlar, tasarımdan sonra eklenen evrak işleri değildir; test felsefesini, montaj birimi doğrulamasını, yalıtım kurallarını, etiketlemeyi, muhafaza beklentilerini ve güvenlik uygulamalarını belirleyen çerçevedir. Uygunluk ayrıca; sigorta kabulünü, resmî onayı, ihracata hazırlığı ve tedarikçi karşılaştırılabilirliğini de etkiler.

Genel düzeyde dünya, iki baskın uygulama ailesine bölünür. IEC standartları; Avrupa’nın, Asya’nın, Orta Doğu’nun ve Afrika’nın büyük bölümüne hâkimdir. ANSI/IEEE, UL ve NEC ise Kuzey Amerika’da merkezî konumunu korur. Küresel EPC firmaları, OEM’ler ve tesis sahipleri; özellikle bölgeler arası ekipman tedarik ederken ya da çok uluslu işletmeciler için tesis kurarken çoğu zaman her ikisine de hâkim olmak zorundadır. Bu makale, dağıtım panosu test yöntemleri hakkında ayrıntılı bilgi arayanlar için değerli bir kaynaktır.

Panolar ve Switchgear İçin Temel IEC Standartları

Alçak gerilim montaj birimleri için IEC 61439; switchgear ve kontrolgear montaj birimleri için genel ve ürüne özgü gereklilikleri tanımlar. IEC 60947; kesiciler ve ayırıcılar gibi alçak gerilim switchgear ve kontrolgear cihazlarını yönetir. IEC 60529; muhafazaların sağladığı koruma derecelerini IP kodu aracılığıyla tanımlar. Daha yüksek gerilim uygulamaları için IEC 62271 ailesi; yüksek gerilim switchgear ve kontrolgear için ana çerçeveyi sağlar. Bu standartlar birlikte; IEC pazarlarında anma değerlerinin, doğrulamanın, servis koşullarının ve muhafaza performansının dilini oluşturur. IEC standartlarından edindiğiniz içgörüler ilgi çekici olduysa, Sivacon pano standartları konusunu keşfetmek de büyük ilgi uyandırabilir.

Kuzey Amerika Pazarı İçin ANSI/IEEE ve NEC Standartları

Kuzey Amerika uygulaması, birkaç dokümanı bir arada katmanlar. IEEE C37 ailesi; birçok switchgear, kesici ve koruma rölesi konusunu kapsar. NEC, özellikle Madde 408; kurulum uygulamasında dağıtım panolarını, switchgear’ı ve panoları ele alır. UL 891; ön yüzü gerilimsiz (dead-front) dağıtım panoları için önemli bir ürün standardıyken, NFPA 70E; şok ve ark flaş riski kontrolü dâhil olmak üzere işyerinde elektrik güvenliğini yönetir. Mühendisler ayrıca; motor devreleri ve MKM ile ilgili tasarım bağlamları için Madde 430 gibi ilgili NEC maddelerine de güvenir. ANSI/IEEE standartları hakkındaki bilgiler değerli olduysa, 200 amperlik panolar konusunu araştırmak da bir o kadar ilgi çekici olabilir.

IEC ile ANSI/IEEE — Her Mühendisin Bilmesi Gereken Temel Farklar

En büyük pratik karşıtlık; performans temelli ile tasarım temelli vurgu arasındadır. IEC standartları genellikle montaj biriminin tanımlı koşullar altında neyi başarması gerektiğine odaklanırken, ANSI/IEEE ve ilgili Kuzey Amerika uygulamaları çoğu zaman daha ayrıntılı ürün formatı beklentileri öngörür. Bu fark; alanı, bölme mimarisini, anma değeri geleneklerini, test dilini ve dokümantasyon tarzını etkiler. Modern switchgear evrimi konusunu kapsamlı biçimde anlamak için bu makaleyi incelemenizi şiddetle tavsiye ederiz.

Bu tablo, eksiksiz bir ikame matrisi değil genel mühendislik eğilimlerini öne çıkarır; projeye özgü dokümanlar her zaman önceliklidir.

Elektrik Panoları ve Switchgear’da Ark Flaş Tehlikeleri — Güvenlik Esasları

Mühendisler “switchgear’da ark flaş koruması nasıl çalışır?” diye sorduğunda, ilk adım tehlikenin kendisini anlamaktır. Ark flaş; bir elektrik ark arızasının neden olduğu, ısının, ışığın, basıncın ve erimiş malzemenin hızlı biçimde açığa çıkmasıdır. Enerjili ekipmanla ilişkili en ciddi bakım tehlikelerinden biridir. NFPA 70E, işyeri güvenliğini bu tehlikelerin tanınması etrafında merkezler; ESFI’nin yayımladığı mesleki veriler de işyeri istatistiklerinde gerçek elektrik yaralanmalarını ve belgelenmiş ark flaş kaynaklı ölümleri göstermeye devam ediyor. Ark arızası kesicileri hakkında daha fazla bilgi arıyorsanız, bu makaleyi okumayı kaçırmamanız önerilir.

Şiddet, nominal gerilimden çok daha fazlasına bağlıdır. Mevcut arıza akımı, iletken geometrisi, çalışma mesafesi, koruma cihazının açma süresi, bölme yapısı ve bakım durumu; maruziyeti etkileyen unsurlardır. Görünüşte rutin bir anahtarlama ya da kontrol görevinin, bir montaj biriminden diğerine çok farklı risk seviyeleri taşıyabilmesinin nedeni budur. Doğru tasarım ve bakım, sonucu doğrudan etkiler.

Ark Flaş Risk Değerlendirmesi ve Olay Enerjisi Hesabı

IEEE 1584; birçok endüstriyel çalışmada olay enerjisini ve ark flaş sınırını tahmin etmek için kullanılan hesaplama çerçevesini sağlar. Model; mevcut arıza akımı, çalışma mesafesi, ekipman tipi ve yukarı akıştaki koruma cihazının açma süresi gibi değişkenleri dikkate alır. Pratikte, açma süresini azaltmak maruziyeti azaltmanın en güçlü yollarından biridir; çünkü ark enerjisi süreyle birlikte tırmanır.

Çalışma tamamlandıktan sonra tesisler; uygulanabilir güvenlik çerçevesi kapsamında etiketleri, çalışma uygulamalarını ve KKD kararlarını uygular. Kuzey Amerika’da NFPA 70E; bu hesaplama çalışmasını saha risk kontrolleriyle, enerjili çalışma uygulamalarıyla ve etiketleme beklentileriyle ilişkilendirir. Acil durum elektrik panoları konusunda daha fazla bilgiye, aşağıda önerilen okuma bağlantısından ulaşabilirsiniz.

Switchgear Tasarımında Ark Flaş Azaltma Stratejileri

Azaltma, tasarım seçimleriyle başlar. Bölge-seçici kilitleme (ZSI); normal seçicilik koşullarında koordinasyonu korurken, ağır aşağı akış arızaları sırasında açma gecikmesini azaltır. Ark algılama röleleri; hızlı açma için ışık ve basınç ipuçlarını kullanır. Akım sınırlayıcı cihazlar; geçen enerjiyi azaltır. Uzaktan racking ve uzaktan çalıştırma; çalışanın mesafesini artırır. Arka dayanıklı yapılar ise basıncı personelden uzağa yönlendirir. Bunlar yüksek riskli kurulumlarda isteğe bağlı premium özellikler değildir; olay enerjisini ve bakım maruziyetini azaltmaya yönelik araçlardır. Ark flaş azaltma hakkındaki bilgiler ilgi çekici ve bilgilendirici olduysa, devre kesici seçimi hakkında daha fazla bilgi edinmek de oldukça heyecan verici olabilir.

Akıllı Switchgear ve Güç Dağıtımının Dijital Dönüşümü

Switchgear artık güç kaynağı ile yük arasında yalnızca pasif bir elektromekanik bariyer değildir. Modern tesislerde; Endüstri 4.0 ve akıllı şebeke mimarisinde veri açısından zengin bir düğüm hâline geliyor. Gömülü sensörler, dijital açma üniteleri, ağ bağlantılı sayaçlar ve ağ geçidi cihazları artık; ekipman durumuna, enerji davranışına, kesici sağlığına ve koruma olaylarına gerçek zamanlı görünürlük sağlıyor. Bu değişim, hem bakım stratejisini hem de satın alma beklentilerini dönüştürüyor. Dijital dönüşümle ilgili içerik hem ilgi çekici hem de faydalı olduysa, elektrik panosu tasarımı konusunu daha derinlemesine incelemek de bir o kadar büyüleyici olabilir.

Manuel ile dijital çalışma arasındaki karşıtlık, giderek teknik olduğu kadar ekonomik de hâle geliyor. Geleneksel montaj birimleri büyük ölçüde periyodik manuel kontrole dayanır. Akıllı switchgear ise; olay tetiklemeli bakımı, eğilim analizini, uzaktan teşhisi ve daha hızlı kök neden analizini destekler. Çalışma süresi beklentileri yükseldikçe bu fark önem kazanır.

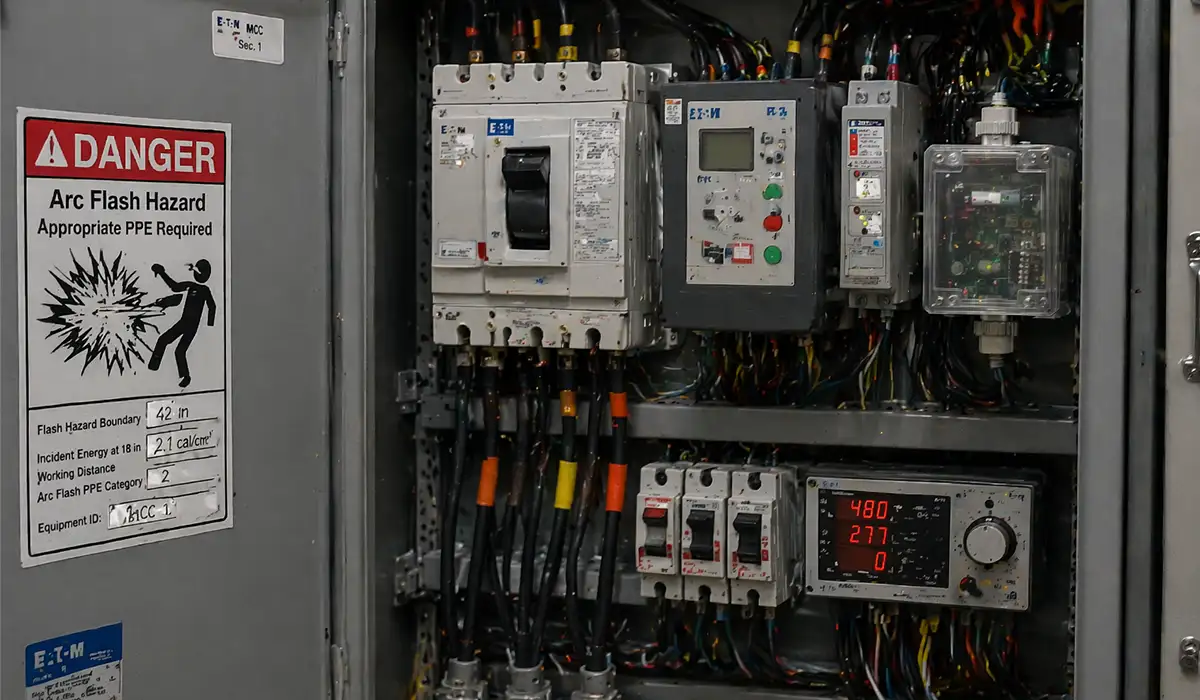

Modern Switchgear’da IEC 61850 Haberleşme Protokolü

IEC 61850; güç şebekesi otomasyonu ve dijital trafo merkezlerinde haberleşme ağları ile sistemleri için başlıca uluslararası çerçevedir. Tek bir tescilli ekosistemi dayatmak yerine veri modellerini ve haberleşme yöntemlerini standartlaştırarak; IED’ler, koruma cihazları ve sistem düzeyindeki uygulamalar arasında birlikte çalışabilirliği mümkün kılar. Modern switchgear için bu; istasyon barası, proses barası ve daha üst düzey kontrol sistemleriyle daha kolay entegrasyon anlamına gelir.

Sık tartışılan iki kavram; GOOSE mesajlaşması ve örneklenmiş değerlerdir (sampled values). GOOSE; açma ve durum alışverişi gibi hızlı olay mesajlaşmasını desteklerken, örneklenmiş değerler; koruma ve kontrol mimarileri için dijital ölçüm akışlarını destekler. Birlikte; yalnızca donanımsal kablolu şemalardan daha esnek ve birlikte çalışabilir tasarımlar sağlarlar. IEC 61850’den edindiğiniz içgörüler ilgi çekici olduysa, bara elektriksel uyumu konusunu keşfetmek de büyük ilgi uyandırabilir.

Switchgear’da Kestirimci Bakım ve Durum İzleme

Durum izleme, switchgear’ı bir bakım aralığı sorunundan bir veri sorununa dönüştürür. Termal sensörler, işlem sayaçları, kontak aşınması analizi, gaz basıncı izleme, kısmi deşarj verileri ve kesici sağlığı göstergeleri; ekiplerin bozulmayı bir kesintiye dönüşmeden önce belirlemesine yardımcı olur. Bu da kesinlikle zaman tabanlı müdahale yerine kestirimci bakımı destekler.

İşletme faydası; azalan plansız duruş ve daha iyi bakım hedeflemesidir. Ekipler, her hücreyi katı bir programa göre açmak yerine; gerçek ısı artışı, anormal işlem sayısı, yalıtım sıkıntısı ya da çevresel maruziyet belirtileri gösteren üniteleri önceliklendirebilir. Bu, switchgear yaşam döngüsü yönetimindeki dijital ikiz fikrinin pratik yönüdür. Durum izleme güvenilirlikte kritik bir rol oynadığından, bara dağıtım panosu sistemleri hakkında daha fazla bilgi edinmek çok önemli ve gerekli olabilir.

Akıllı Panolar ve Enerji Yönetim Sistemleri

Akıllı panolar, dijitalleşmeyi branşman düzeyindeki dağıtıma taşır. Bağlantılı kesiciler, pano sunucuları ve güç sayaçlarıyla; uç (edge) ya da bulut platformlarından devre düzeyinde enerji verisi, alarm görünürlüğü ve uzaktan izleme sağlayabilirler. Bu da onları yalnızca koruma için değil; aynı zamanda enerji yönetimi, kiracı faturalandırması, yük optimizasyonu ve işletme arıza giderme için de kullanışlı kılar.

Ölçüm kalitesi için IEC 61557-12; elektrik dağıtım sistemlerinde kullanılan güç ölçüm ve izleme cihazları için gereklilikleri tanımlar. Pratikte bu; ekiplerin basit akım göstergesi ile BEMS, SCADA veya tesis analitiği iş akışları için uygun, daha sağlam güç kalitesi ya da izleme kabiliyeti arasında ayrım yapmasına yardımcı olur. Kompanzasyon panoları hakkında daha fazla bilgi arıyorsanız, bu makaleyi okumayı kaçırmamanız önerilir.

Switchgear Pano Yapısı: Montaj Tipleri, Ayırma Formları ve Kablaj

Bir switchgear panosu, iki ürün ailesinin kesişiminde yer alır — pano (nihai devre dağıtımı) ve switchgear dizisi (birincil anahtarlama ve koruma). Pratikte bu, hem gelen besleyici korumasını hem de tek bir muhafazadan giden branşman dağıtımını yöneten alçak gerilim montaj birimleri için en sık kullanılan terimdir.

Switchgear pano yapısı; uluslararası pazarlarda öncelikle IEC 61439-1/-2 tarafından, Kuzey Amerika’da ise UL 891 (ön yüzü gerilimsiz dağıtım panoları) ya da UL 67 (panolar) tarafından yönetilir. Standartlar, montaj biriminin nasıl performans göstermesi gerektiğini belirtir — her boyutu dikte etmez; bu nedenle aynı etiket değerlerine sahip iki pano, çok farklı iç mimarilere sahip olabilir.

Üç yapı özelliği, bir switchgear panosunu tanımlar:

1. Montaj tipi.

• Tip testli montaj birimleri (TTA) — orijinal üretici tarafından tip testleriyle tümüyle doğrulanmış.
• Kısmen tip testli montaj birimleri (PTTA) — özel pano imalatçısı işlerinde yaygındır; bazı bileşenler testle, diğerleri ise IEC 61439 tasarım doğrulama kuralları kapsamında hesapla doğrulanır.

2. Ayırma Formu (IEC 61439). Baralar, işlevsel birimler ve klemensler arasındaki iç bariyerleri tanımlar:

• Form 1 — iç ayırma yok (günümüzde nadiren kullanılır).
• Form 2 — baralar işlevsel birimlerden ayrılır.
• Form 3 — baralar işlevsel birimlerden, işlevsel birimler de birbirinden ayrılır.
• Form 4 — klemensler dâhil tam ayırma; en yüksek güvenlik, bakım yapılabilirlik ve maliyet.
  Proses tesisleri ve kritik tesisler; bir besleyicide enerjili bakım yapılırken komşularının enerjili kalmasına olanak tanımak için genellikle Form 3b ya da Form 4 belirtir.

3. Kablaj disiplini. Güç kablajı kumanda kablajından ayrılır, kumanda kablajı %30 yedek kapasiteye sahip kablo kanalında yönlendirilir, tüm klemensler şema numaralarına göre etiketlenir, her bara bağlantısında tork işaretleri bulunur. Düzensiz kablaj; zayıf koruma koordinasyonu değil, hizmetin ilk 12 ayındaki hatalı açmaların başlıca nedenidir.

IEC 61439 kapsamında doğru biçimde üretilip doğrulanmış bir switchgear panosu, 25–30 yıllık hizmet sunar. Bu disiplin olmadan üretilen bir pano ise ilk büyük arızayı nadiren atlatır.

Elektrik Panosu ve Switchgear Onarım Hizmetleri Pazarı: Alıcılar Neye Dikkat Etmeli?

Elektrik panosu ve switchgear onarım hizmetleri pazarı; yaşlanan mevcut tesis tabanı, uzayan ekipman tedarik süreleri (yeni OG switchgear için çoğu zaman 40–80+ hafta) ve proses ile altyapı sektörlerindeki plansız duruşların artan maliyeti sayesinde, milyarlarca dolarlık küresel bir segmente dönüşmüştür. Tesis sahipleri için onarım ve yenileme artık bir son çare değil — çoğu zaman ekonomik açıdan en mantıklı yaşam döngüsü stratejisidir.

Onarım hizmetleri genellikle dört kategoriyi kapsar:

• Kesici yenileme — IEC 62271-100 / IEEE C37.09’a göre kontak değişimi, mekanizma yeniden yapımı, açma ünitesi kalibrasyonu ve tam işlevsel test dâhil olmak üzere ACB’lerin, MCCB’lerin, vakum ve SF6 OG kesicilerinin elden geçirilmesi.
• Bara ve muhafaza onarımı — arıza olaylarının ardından hasar gören bölümlerin yeniden baralanması, korozyona uğramış muhafazaların değiştirilmesi, yalıtım bariyerlerinin yeniden montajı.
• Retrofit ve tersine mühendislikle üretilmiş yedek parçalar — orijinal yedeklerin artık üretilmediği eski OEM ekipmanlar için (1980’ler–1990’lar switchgear’ında yaygındır).
• Koruma sistemi yükseltmeleri — mevcut birincil ekipmanı yeniden kullanırken elektromekanik röleleri sayısal IED’lerle değiştirmek; genellikle bir onarımdan çok bir dijitalleşme projesi olarak teslim edilir.

Bir onarım ortağı seçerken nelere dikkat edilmeli:

Bu pazarda riske en açık alıcılar; pano ve switchgear onarımını bir emtia fiyat karşılaştırması olarak ele alanlardır. En ucuz teklif çoğu zaman test titizliğini atlar, OEM eşdeğeri olmayan parçalar kullanır ve varlığı yasal ile elektriksel olarak sertifikasız bırakır — bugünkü küçük bir tasarruf, ekipman bir sonraki kez arıza altında çalıştığında çok daha büyük bir soruna dönüşür.

Karar kuralı: onarımın toplam maliyeti karşılaştırılabilir yeni ekipman maliyetinin %50–60’ını aştığında ve teslim süresi avantajı ortadan kalktığında, değiştirme kazanmaya başlar. Bu eşiğin altında, nitelikli onarım neredeyse her zaman yeni ekipmandan daha iyi yaşam döngüsü ekonomisi sunar.

Elektrik Panosu ve Switchgear Montajı, Devreye Alma ve Bakımı

İyi tasarlanmış bir montaj birimi bile, kötü monte edilir ya da yetersiz bakım yapılırsa beklenenin altında performans gösterebilir. Mekanik hizalama, kablo yönlendirme, tork kontrolü, çevresel koruma, kilitleme testi ve koruma ayarı doğrulaması; ekipmanın gerçek hizmet koşulları altında nasıl davrandığını etkiler. Tasarım niyetinin saha gerçekliğiyle buluştuğu yer burasıdır.

Yaşam döngüsü kalitesi özellikle switchgear’da hassastır; çünkü ekipman uzun süre atıl kalabilir ve ardından bir arıza sırasında kusursuz çalışması beklenir. Bu da montaj kalitesinin, devreye alma disiplininin ve bakım stratejisinin ayrı konular olmadığı anlamına gelir; bunlar tek bir güvenilirlik sürecinin üç aşamasıdır. Yer altı elektrik kanalı konusunda daha fazla bilgiye, aşağıda önerilen okuma bağlantısından ulaşabilirsiniz.

Montaj Gereksinimleri ve Saha Koşulları

Montaj gereksinimleri, “diziyi yerleştir ve kabloları bağla”nın ötesine geçer. Mühendisler; açıklıkları, erişim alanını, kablo ayrımını, topraklama sürekliliğini, destek kaidesi doğruluğunu, havalandırma yolunu ve ortam koşullarını teyit etmelidir. Saha rakımı ve sıcaklığı, değer düşürme (derating) gerektirebilir. Nemli ortamlar, yoğuşma önleyici ısıtıcılara ihtiyaç duyabilir. Dış mekân ekipmanı ise güneş koruması, drenaj planlaması ya da korozyona dayanıklı yapı gerektirebilir.

Yerel mevzuata uygunluk da önemlidir. IEC uyumlu bir montaj biriminin yine de kurulum yargı yetkisini karşılaması gerekir; UL/ANSI uyumlu bir montaj biriminin de yine NEC’e ve proje dokümanlarına göre monte edilmesi gerekir. Bu nedenle montaj incelemeleri her zaman hem üretici talimatlarını hem de yöneten mevzuat gerekliliklerini içermelidir. Montaj gereksinimleri hakkındaki bilgiler değerli olduysa, endüstriyel kablolama konusunu araştırmak da bir o kadar ilgi çekici olabilir.

Switchgear Devreye Alma Kontrol Listesi

Enerjilendirmeden önce devreye alma; montaj biriminin koruma çalışmasıyla, mekanik yapıyla ve montaj çizimleriyle eşleştiğini teyit etmelidir. Disiplinli bir kontrol listesi, ilk enerjilendirmede önlenebilir arızaları engellemenin en basit yollarından biridir. Devreye alma hakkında bilgi edinmekten keyif aldıysanız, jeneratör panosu boyutlandırması konusunu incelemek de benzer şekilde ilgi çekici bir deneyim sunabilir.

• Tüm bara bağlantılarının üretici spesifikasyonuna göre torklandığını doğrulayın.
• Koruma rölesi ayarlarının koordinasyon çalışmasıyla eşleştiğini teyit edin.
• Baralarda ve kablolarda yalıtım direnci testleri yapın.
• Tüm devre kesicilerin doğru mekanik çalışma ve açma işlevi açısından test edin.
• Akım trafosu ve gerilim trafosu polaritesini ve ikincil devre sürekliliğini doğrulayın.
• Gerekli yerlerde ark flaş etiketlerinin takıldığını teyit edin.
• Mekanik ve elektriksel kilitleme şemalarını test edin.
• Kademeli olarak enerjilendirin ve yük altında ölçümü, alarmları ile koruma çalışmasını doğrulayın.

Önleyici ve Kestirimci Bakım Programları

Burada pratik bir uzun kuyruk sorusu şudur: endüstriyel tesisler için switchgear bakımı en iyi uygulamaları nelerdir? En iyi cevap, tesislerin önleyici ve kestirimci yöntemleri harmanlaması gerektiğidir. Önleyici bakım; temizlik, kontrol, yağlama, kesici çalıştırma, termografi ve elektriksel test için zaman tabanlı aralıkları izler. Kestirimci bakım ise; sıcaklık eğilimleri, kesici işlemleri, gaz durumu ya da kısmi deşarj davranışı gibi durum verilerine dayanır.

Tipik programlar; yıllık termografik kontrolü, periyodik kontak direnci ölçümünü, birkaç yılda bir kesici işletme testini, yalıtım direnci kontrollerini ve arıza görevinin ya da anormal alarmların ardından hemen yapılan takibi içerir. Varlık ne kadar kritikse, bakım da genel bir takvimden çok sonuç ile duruma göre yönlendirilmelidir. Bakım programlarıyla ilgili materyal hem faydalı hem de ilgi çekici olduysa, kompanzasyon (kapasitör bankası) riskleri konusuna dalmak da büyük olasılıkla bir o kadar büyüleyici olacaktır.

Doğru Switchgear Panolarını Nasıl Seçersiniz: Pratik Bir Spesifikasyon Rehberi

Switchgear panolarını seçmek, bir marka karşılaştırması değil, bir spesifikasyon çalışmasıdır. Doğru satın alma sorusu nadiren “Hangi üretici en iyisi?” olur — asıl soru, “Elektriksel görevin, bakım felsefesinin, ortamın, haberleşme mimarisinin ve yöneten standartların hangi kombinasyonu bu projeye önümüzdeki 25 yıl boyunca uygun?” sorusudur. Arıza görevini, IP’yi ya da yaşam döngüsü testini geçemeyen ucuz bir dizi, bir projenin verebileceği en pahalı karardır.

Disiplinli bir spesifikasyon iş akışı her zaman katalog taramasıyla değil, sistem verileriyle başlar:

1. Önce tek hat şeması ve sistem çalışması. Nominal gerilimi, sürekli akımı, besleme noktasındaki mevcut kısa devre akımını, topraklama yöntemini, beklenen yük büyümesini ve gereken koruma işlevlerini belirleyin.
2. Ortamı tanımlayın. İç/dış mekân, ortam sıcaklık aralığı, rakım (1.000 m üzeri değer düşürme gerektirir), korozyon maruziyeti, toz/yıkama görevi, tehlikeli alan sınıflandırması.
3. Markadan önce mimariye karar verin. Tek bara ile ana-bağlama-ana (main-tie-main), sabit ile çekmeceli, hava yalıtımlı ile gaz yalıtımlı, geleneksel ile arka dayanıklı, temel ile dijitale hazır.
4. Standardı seçin. IEC 61439 / 62271 ya da ANSI/IEEE / UL — tercihle değil, proje yargı yetkisiyle belirlenir.
5. Ardından dizileri, kesici platformlarını ve dijital seçenekleri karşılaştırın.

Elektrik Panosu Üretiminde Doğru Busbar Machine Seçimi

Çoğu projede en yüksek getirili seçimler A markası ile B markası arasında değildir. Bunlar şunlardır: genişletilebilirlik ile kompaktlık, çekmeceli ile sabit, bakır ile alüminyum bara, arka dayanıklı ile geleneksel ve dijitale hazır ile temel. Bu kararlar; yaşam döngüsü değerini herhangi bir broşür iddiasından çok daha fazla tanımlar — ve değer mühendisliği sırasında ilk kesilenler olduğu için, mühendislerin savunması gereken kararlar da bunlardır.

Elektrik panosu ve switchgear üretiminde daha hızlı, hassas ve verimli bara işleme çözümlerine mi ihtiyacınız var? Busbar kesme, delme ve bükme makinelerimiz hakkında detaylı bilgi almak, projenize en uygun makineyi seçmek ve uzman ekibimizden teknik danışmanlık almak için iletişim sayfamızı ziyaret edin.
