Pano Havalandırma ve Soğutma: Elektrik Panolarında Isı Yönetimi ve Aşırı Isınmayı Önleme Çözümleri

Bir panonun içinde neyin bozulacağını çoğu zaman ısı belirler. Sürücüler, PLC’ler, güç kaynakları — bir elektrik panosu içindeki hemen her aktif bileşen çalışırken ısı üretir ve bu ısı atılamazsa pano içi sıcaklık sessizce tırmanır. Sonuç genelde şu: yaz ortasında, üretim tam hız giderken beklenmedik bir duruş. Pano soğutma tam da bunu önlemek için var. Pano içi sıcaklığı bileşenlerin çalışma sınırında tuttuğunuzda hem plansız duruşları önlersiniz hem de ekipman ömrünü ciddi biçimde uzatırsınız. Bu yazıda aşırı ısınmanın nedenlerini, hangi soğutma çözümünün nerede işe yaradığını ve doğru sistemi sayısal bir sıcaklık artışı hesabıyla nasıl seçeceğinizi anlatacağız.

Dinlemeyi mi tercih ediyorsunuz? Bu makalenin geri kalanının sesli versiyonunu aşağıdan dinleyebilirsiniz.

Pano Havalandırması Neden Kritik?

Hedef basit: ısıya bağlı plansız duruşları sıfıra indirmek. Başarının ölçüsü de basit: 12 ay boyunca sıcaklık kaynaklı tek bir duruş yaşanmaması. Bu hedefe ulaştıran şey ise tahminle seçilmiş bir fan değil, ısı yüküne göre boyutlandırılmış bir pano soğutma çözümüdür.

Nedeni fizikte. Rittal’in iklimlendirme teknik yayınına göre, bir bileşenin sıcaklığı izin verilen azami değerin 10 K üzerine çıktığında servis ömrü yaklaşık yarıya iner. Yani mesele sadece “pano biraz ısınmış” değil; hassas elektronik — özellikle sürücüler ve PLC’ler — sıcaklık arttıkça ayar değerlerinde kaymalar yaşıyor, güvenilirliğini kaybediyor. Üstelik pano içi sıcaklık homojen de değil: sıcak hava yükseldiği için üst bölgeler alttan daima daha sıcaktır ve sıcak noktalar çoğu zaman en kritik bileşenin tam üstünde oluşur. Bu yüzden pano havalandırma bir “aksesuar” değil, tasarımın parçası olmalı.

Elektrik Panolarında Aşırı Isınmanın Başlıca Nedenleri

Pano aşırı ısınması çoğunlukla tek bir sebepten değil, birkaç etkenin üst üste binmesinden kaynaklanıyor. En yaygınları şunlar: bileşenlerin sıkışık yerleşimi, sürücü ve güç kaynaklarının yaydığı ısı, yetersiz hava akışı, yazın yükselen çevre sıcaklığı ve nem/kondensasyon.

Bunların içinde sürücüler ayrı bir başlık hak ediyor. Bir frekans invertörü, panoya giren enerjinin küçük ama anlamlı bir kısmını ısıya çevirir; birkaç sürücünün yan yana durduğu bir otomasyon panosunda toplam ısı yükü hızla yüzlerce watta çıkar. İşte bu yüzden sıcak nokta çoğunlukla sürücülerin hemen üstünde çıkar. Buna bir de kablo kanallarını ekleyin — sahada en sık gözden kaçan detay. Kanallar hava akışını keser ve tasarımda “yeterli” görünen havalandırma, montajdan sonra pratikte tıkanmış çıkar. Kısacası, ısı kaybı [W] doğru hesaplanmadığında sorun kâğıt üzerinde değil, devreye almadan sonra ortaya çıkıyor.

Hesapta hiç görünmeyen bir ısı kaynağı daha var: gevşek ya da yanlış sıkılmış bağlantılar. Bara ve klemens bağlantısında temas direnci arttıkça o noktada lokal ısınma başlar; bu ısı hem bağlantıyı daha da bozar hem de çevresindeki havayı ısıtır. Bu yüzden ısı yükü hesabınız ne kadar doğru olursa olsun, bara cıvata sıkma torku yanlışsa pano içinde hesapta olmayan bir sıcak nokta oluşur.

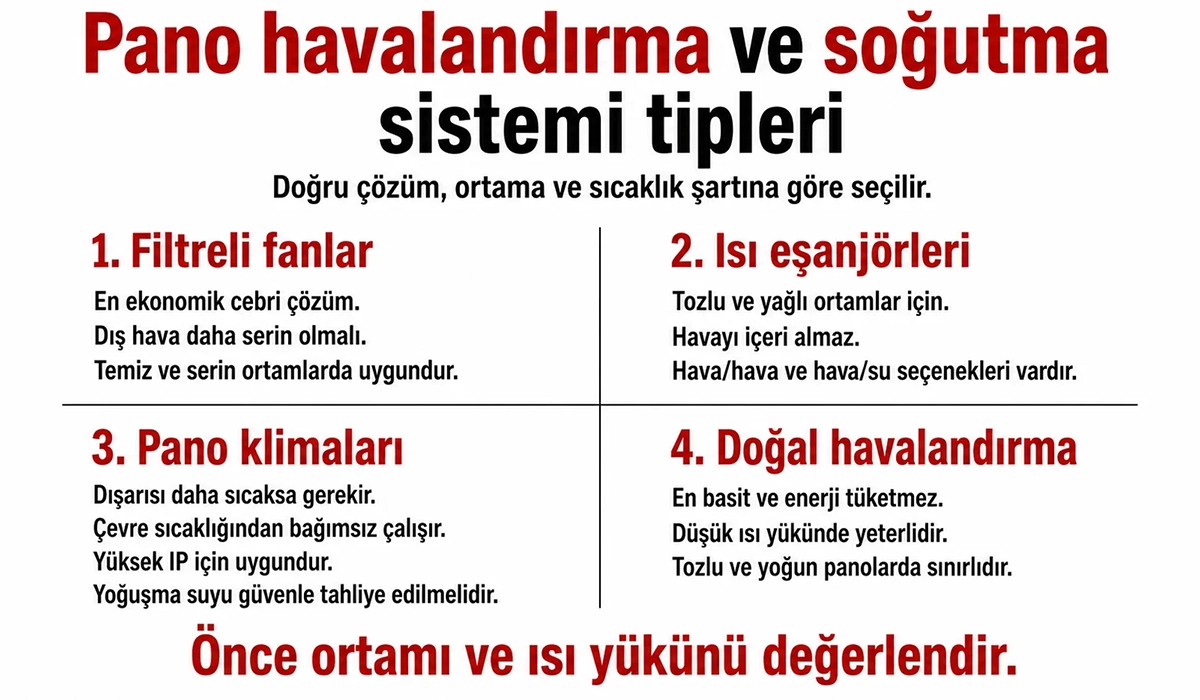

Pano Soğutma ve Havalandırma Sistemi Tipleri

Doğru çözümü seçmenin ilk adımı, seçenekleri tanımak. Dört ana yaklaşım var; her birinin kendi ortamı, kendi sınırı. Beşinci başlık ise bunları yıl boyunca birlikte çalıştıran iklimlendirme mantığı.

1. Pano Soğutma Fanı: Filtreli Fanlar ve Tepe Fanları

Filtreli fan, en ekonomik cebri havalandırma çözümü. Dışarıdan filtreli menfezle temiz hava alır, sıcak havayı tepe fanından ya da üst çıkıştan dışarı atar. Ama tek şartı var: çevre sıcaklığının pano içi hedef sıcaklıktan düşük olması. Yani dışarısı içeriden serinse iş görür; değilse boşuna sıcak hava basmış olursunuz. Temiz, düşük çevre sıcaklıklı ortamlarda — örneğin klimalı bir üretim salonundaki dağıtım panosunda — filtreli fan çoğu zaman fazlasıyla yeterli. Fan seçerken katalogdaki serbest üfleme debisine değil, filtre ve çıkış menfeziyle birlikte verilen debiye bakın; gereken debiyi aşağıdaki hesap bölümünde adım adım buluyoruz.

2. Isı Eşanjörleri: Hava/Hava ve Hava/Su

Ortam tozlu ya da yağlıysa, filtreli fanın filtresi kısa sürede tıkanır. İşte burada ısı eşanjörü devreye girer. Hava/hava eşanjörü, pano içi havayı dışarıdaki havaya karıştırmadan, iki hava akımı arasında ısı transferi yaparak soğutur — yani kiri içeri almaz. Filtreli fan ile ısı eşanjörü farkı tam olarak budur: biri havayı içeri alır, diğeri almaz. Ama hava/hava eşanjörü de fan gibi çevre havasına bağımlıdır; pano içini çevre sıcaklığının altına indiremez. Hava/su eşanjörü ise soğutma suyu mevcut olduğunda, özellikle yüksek ısı yoğunluğu olan veri merkezi tipi uygulamalarda tercih edilir; ısıyı suya verdiği için çevre sıcaklığı yüksek olsa bile etkili çalışır.

3. Pano Kliması ve Kabin Soğutucuları

Peki ya dışarısı içeriden daha sıcaksa? O zaman ne fan ne hava/hava eşanjörü iş görür; çünkü ikisi de çevre sıcaklığına bağımlıdır. Bu noktada pano kliması (kabin soğutucusu) devreye girer. Klima, tıpkı bir ev klimasının çevrimi gibi, soğutucu akışkanla pano içi havadan ısı çeker ve çevre sıcaklığından bağımsız çalışır. Kapı, yan panel ya da tepe montajı mümkündür. Kapalı çevrimle çalıştığı için, yüksek IP koruma sınıfı gerektiren ve aynı zamanda sıcak olan ortamlarda en gerçekçi seçenektir. Tek dikkat edilecek nokta: klima pano içi havayı kurutur ve yoğuşma suyu üretir; bu suyun güvenli biçimde dışarı atılması şart.

4. Doğal Havalandırma ve Sınırları

Doğal taşınım, yani alt girişten üst çıkışa sıcak havanın kendiliğinden yükselmesi, enerji tüketmeyen en basit çözüm. Ama sınırı da net: yalnızca düşük ısı yüklerinde ve temiz ortamlarda yeterli. Toz varsa filtre koymanız gerekir; filtre koyunca da hava debisi düşer — ve doğal havalandırmanın zaten sınırlı olan kapasitesi iyice daralır. Kısacası, doğal havalandırma güzel bir başlangıç noktası, ama yüksek yoğunluklu modern panolarda tek başına nadiren yetiyor.

5. Pano İklimlendirme: Soğutma, Isıtma ve Nem Kontrolü Birlikte

Pano iklimlendirme, soğutmadan daha geniş bir kavram: amaç yalnızca sıcaklığı düşürmek değil, pano içi havayı yıl boyunca belirli bir sıcaklık ve nem bandında tutmak. Yazın klima ya da eşanjör ısıyı atar; kışın ve gece–gündüz farkının büyük olduğu yerlerde ise termostat ya da higrostat kontrollü pano ısıtıcısı, iç sıcaklığı çiy noktasının üstünde tutarak yoğuşmayı önler. Açık alandaki panolarda güneş ışınımı da ısı yüküne eklenir; bu koşullarda kabin seçimi ile iklimlendirme birlikte ele alınmalıdır. Bu konuyu hava koşullarına dayanıklı pano seçimini anlattığımız yazıda ayrıntılı işledik.

Endüstriyel Panolarda Isı Atma Yöntemleri

Sistem tipini seçmek işin yarısı; ısıyı pano içinde doğru yönlendirmek diğer yarısı. Temel ilke şu: giren hava alttan, çıkan hava üstten. Böylece doğal taşınımla çalışırsınız, ona karşı değil. Soğuk havayı en alta verip sıcak havayı en üstten çekerseniz, sıcak noktaların oluşmasını baştan engellersiniz.

Burada pasif ve aktif ısı atmayı ayırmak gerekiyor. Pasif yöntem — pano yüzeyinden doğal yayılım — enerji harcamaz ama kapasitesi düşüktür. Aktif yöntem — fan, eşanjör, klima — enerji harcar ama çok daha yüksek ısı yükünü atar. Doğal havalandırma ile cebri havalandırma arasındaki karar da tam burada veriliyor: ısı yükünüz pano yüzeyinin doğal olarak atabileceğinin üstündeyse, cebri çözüme geçmek zorunludur. Ve unutmayın — her giren hava için bir çıkış şart. Çıkışsız fan panoyu basınçlandırır ama soğutmaz; hatta sıcaklığı artırabilir.

Pano Sıcaklık Artış Hesabı: Adım Adım Örnek

Doğru çözüm tahmine değil, hesaba dayanır. Hesabın mantığı dört adımdan oluşur ve bir hesap makinesiyle yapılabilir. Aşağıdaki katsayılar ve formüller yukarıda andığımız Rittal yayınından alınmıştır; kendi projenizde bileşen ve kabin üreticisinin katalog değerlerini kullanın.

• Adım 1 – Toplam ısı kaybını (Pv) toplayın: Her bileşenin kataloğundaki güç kaybını [W] toplayın — sürücüler, güç kaynakları, kontaktörler, baralar ve kablolar. Motorun etiket gücünü değil, sürücünün kendi kaybını yazın.
• Adım 2 – Efektif pano yüzeyini (A) bulun: IEC TR 60890’a dayanan formüllerde yüzey, montaj şekline bağlıdır. Tek başına duran bir pano için A = 1,8 × H × (W + D) + 1,4 × W × D; duvara monteli bir pano için A = 1,4 × H × (W + D) + 1,8 × W × D (H yükseklik, W genişlik, D derinlik; metre cinsinden).
• Adım 3 – Yüzeyin attığı ısıyı (Ps) hesaplayın: Ps = k × A × ΔT. Çelik sac gövde için k ≈ 5,5 W/m²K; ΔT = Ti − Tu, yani istenen iç sıcaklık eksi çevre sıcaklığı.
• Adım 4 – Aktif soğutma ihtiyacını (Pa) bulun: Pa = Pv − Ps. Filtreli fan için gereken debi V = f × Pa / ΔT; f katsayısı deniz seviyesinde 3,1 m³·K/Wh’dir ve rakım arttıkça büyür (3.500 m’de 5,2). Hava/hava eşanjöründe katalogda aranacak değer Pa / ΔT [W/K], klimada ise doğrudan Pa [W].

Aktif soğutma olmayan kapalı bir panoda aynı formül tersinden kullanılır: ortalama sıcaklık artışı ΔT = Pv / (k × A). Pano sıcaklık artış hesabı dendiğinde kastedilen şeyin en sade hâli budur.

Somut bir örnek verelim. Varsayımlar: 2000 × 800 × 600 mm (Y × G × D), tek başına duran çelik gövdeli bir pano; içindeki toplam kayıp 800 W; istenen iç sıcaklık 35 °C. Efektif yüzey A = 1,8 × 2,0 × (0,8 + 0,6) + 1,4 × 0,8 × 0,6 ≈ 5,71 m²; panonun her kelvin başına yüzeyden attığı ısı k × A ≈ 31,4 W/K. Aynı panoyu üç farklı durumda hesaplayalım:

Tablonun son satırı bu yazının en önemli dersi: çevre 40 °C, hedef 35 °C olduğunda ΔT negatife döner ve pano yüzeyi ısı atmak yerine dışarıdan ısı çeker. Bu durumda hiçbir fan ya da hava/hava eşanjörü panoyu 35 °C’ye indiremez, çünkü ikisi de ancak çevre havasından sıcak olan havayı soğutabilir. Klima seçerken de dikkat: kataloglardaki soğutma gücü belirli bir iç/dış sıcaklık çifti için verilir (örneğin L35 L35); kendi Ti/Tu çiftinizdeki değere bakın.

Son bir uyarı: bu hesap ortalama bir değer verir. IEC TR 60890 yöntemi sıcaklığın pano yüksekliği boyunca dağılımını da hesaba katar ve üst bölgedeki hava sıcaklığını ortalamadan yüksek bulur. Isıya en duyarlı bileşenleri bu yüzden panonun üst bölgesine yerleştirmeyin.

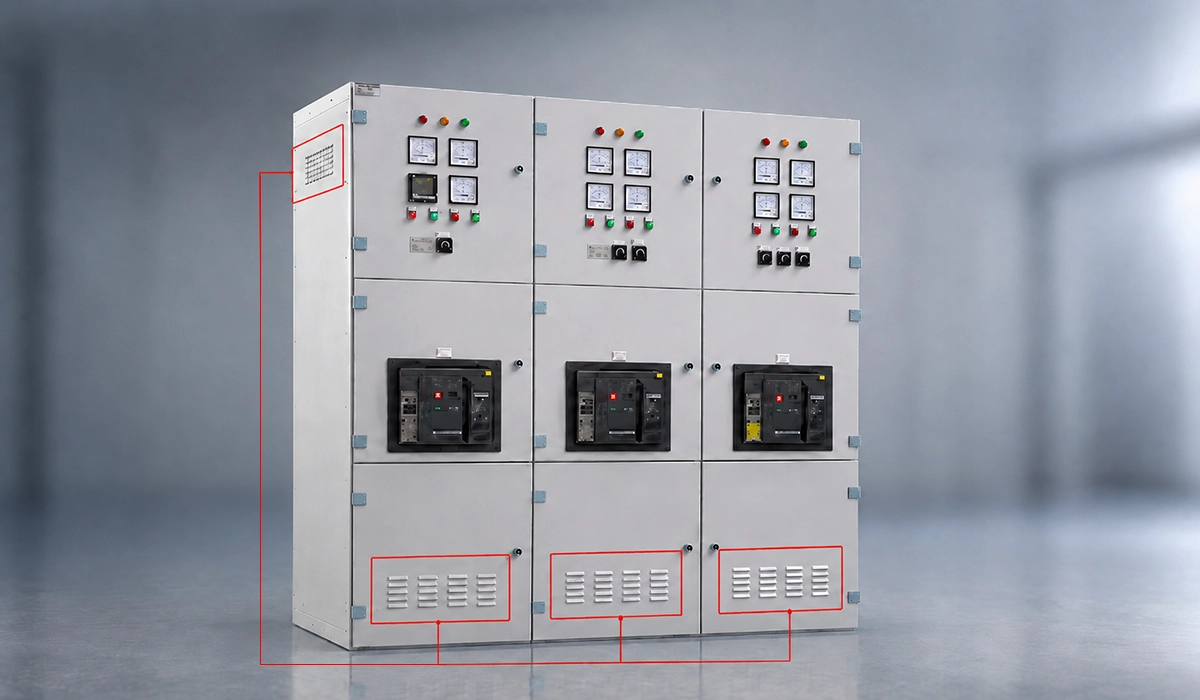

Doğru Soğutma Çözümü Nasıl Seçilir? (Isı Yükü Hesabı)

Hesabın standart dayanağı IEC TR 60890: alçak gerilim panolarında iç hava sıcaklığındaki artışı hesapla doğrulama yöntemini tanımlıyor. Ama kapsamına dikkat: yöntem esas olarak cebri havalandırması olmayan kapalı panolar için geçerlidir. Fan, eşanjör ya da klimayı boyutlandırmak için yukarıdaki üretici formülleri kullanılır. IEC 61439 (Türkiye’de TS EN IEC 61439) tarafında da hesapla doğrulamanın sınırı var: ABB’nin IEC 61439 uygulama kitabının özetlediği gibi, tek bölmeli panolarda 630 A’e, çok bölmeli panolarda 1600 A’e kadar hesap kabul edilir; bunun üstünde test gerekir. Bu doğrulamanın üretici tarafından önceden yapıldığı bir tip testli pano sistemi kullanıyorsanız, izin verilen kayıp gücü ve ısıl sınırlar sistem dokümantasyonunda zaten tanımlıdır.

Hesabı yaptıktan sonra karar için pratik bir çerçeve:

Buradaki altın kural şu: çevre sıcaklığı istenen pano içi sıcaklığa eşit ya da ondan yüksekse, fan veya hava/hava eşanjörü düşünmeyin bile — soğutma suyunuz yoksa doğrudan klimaya gidin. “Duruma bakarız” demeyin; hesap size zaten söylüyor.

Sahada En Sık Görülen 5 Pano Soğutma Hatası

Çoğu soğutma sorunu yanlış üründen değil, doğru ürünün yanlış kullanılmasından çıkar. Hepsinde mekanizma aynıdır: ısı hesapta atılıyor görünür, pratikte panoda kalır.

• Çıkışsız fan ya da aynı hizada giriş ve çıkış: Çıkış yoksa fan panoyu basınçlandırır ve debi düşer. Giriş ile çıkış aynı yükseklikteyse hava kısa devre yapar; alt bölge serin kalırken üst bölge ısınmaya devam eder. Giriş altta, çıkış üstte ve mümkünse çapraz köşelerde olmalı.
• Hava yolunu kesen kablo kanalı ve yerleşim: Sürücünün hemen altına ya da üstüne yatay kanal koymak, cihazın kendi soğutma kanalını tıkar. Montaj planı çizilirken sürücü üreticisinin istediği alt ve üst boşluklar, kanal yerleşiminden önce işaretlenmeli.
• Sızdıran panoya klima takmak: Kablo girişleri açık ya da kapı contası zayıf bir panoda klima sürekli dışarıdan nemli hava çeker; kompresör durmadan çalışır ve yoğuşma suyu artar. Klima ancak sızdırmaz bir gövdede verim verir.
• Klima ayar değerini gereğinden düşük tutmak: İç havayı 20 °C’ye çekmeye çalışmak enerji tüketimini artırır ve bileşen yüzeylerini çiy noktasının altına indirebilir; kapı açıldığında içeri giren nemli hava bu soğuk yüzeylerde yoğuşur. Ayar değeri bileşenlerin ihtiyacına göre seçilmeli; “ne kadar soğuk, o kadar iyi” değildir.
• Kablo kesitini pano içi sıcaklığı hesaba katmadan seçmek: Kablo akım tabloları belirli bir ortam sıcaklığı için verilir; 50 °C’lik bir panoda aynı kesit daha az akım taşır ve kendisi de ek ısı kaynağına dönüşür. Kesit seçerken pano içi sıcaklığı düzeltme faktörüyle hesaba katın; bu faktörleri endüstriyel kablo seçimi yazımızda ayrıca ele aldık.

Pano Soğutmada En İyi Uygulamalar

En iyi tasarım bile bakımsız kaldığında çöker. Sahada işe yarayan alışkanlıklar şunlar: filtreleri takvime bağlayarak değiştirin — tıkalı filtre hava debisini sessizce düşürür ve kimse fark etmez. Termostatı ve higrostatı doğru bağlayın; higrostat yoksa nem kontrolü de yok demektir. Tepe girişi kullanıyorsanız yağmur ya da yoğuşma suyunun içeri girmemesi için önlem alın. Ve belki en önemlisi: yaz gelmeden panoyu bir kez termal kamerayla kontrol edin. Pano soğutma sisteminin gerçekten iş görüp görmediğini size en net bu ölçüm söyler — ama ölçümün tam yükte yapılması şart. Bunun neden önemli olduğunu elektrik panosu bakımı yazımızda anlattık.

Güvenilir Pano Soğutmasının Kritik Olduğu Sektörler

Isı yönetimi her tesiste önemli, ama bazı sektörlerde doğrudan üretim sürekliliğinin şartı. Üretim ve otomasyon tesislerinde bir pano duruşu tüm hattı durdurur. Gıda ve tekstilde ortam hem sıcak hem nemli, çoğu zaman tozlu — yani kapalı sistem neredeyse zorunlu. Su arıtma ve yenilenebilir enerji tesislerinde panolar sıklıkla açık alanda, güneşe ve neme maruz. Veri merkezlerinde ise ısı yoğunluğu o kadar yüksek ki hava/su eşanjörü ya da chiller olmadan iş yürümez. Ortak nokta şu: bu ortamların hiçbirinde “idare eder” bir soğutma kabul edilebilir değil.

Kompanzasyon panoları da bu listeye girer. Kondansatörlerin ömrü sıcaklığa doğrudan bağlıdır ve kademeleri devreye alan her kompanzasyon kontaktörü de bobin ve kontak kayıplarıyla panonun ısı yüküne eklenir.

makinelerimizi sahada izleyin

Bara İşleme Makinası

Bara Bükme Makinesi

Sac Metal İşleme Makinesi

Özetle: Panonuz İçin Doğru Kararı Vermek

Sonuç aslında tek cümlede toplanıyor: pano içi sıcaklığı çalışma sınırında tutmak, plansız duruşu önlemenin ve bileşen ömrünü uzatmanın en doğrudan yolu. Bunu başarmak için de tahmine değil, ısı yükü hesabına güvenin.

Hemen alabileceğiniz iki karar var. Birincisi, çözümü ortamınıza göre seçin: temiz ve serin ortamda filtreli fan, tozlu ortamda hava/hava eşanjörü, sıcak ortamda ise klima. İkincisi, IP koruma sınıfını baştan doğru belirleyin — çünkü yüksek IP gerekiyorsa filtreli fan zaten masada değil; kapalı bir sisteme, yani klimaya ya da eşanjöre geçmek zorundasınız. Bu iki kararı doğru verdiğinizde, TS EN IEC 61439’un istediği sıcaklık artışı doğrulamasını — test, referans tasarımla karşılaştırma ya da hesap — geçmek için sağlam bir zemininiz olur.
