Endüstriyel Kablo Seçimi: Kesit Doğruysa Kablo Neden Hala Isınıyor?

Katalogdan seçilen kesit yeterli görünürken kablo tavasında veya pano girişinde aşırı ısınma görülebilir. Sorun yalnızca kesit hesabında değildir: ortam sıcaklığı, birlikte döşenen devreler, hat uzunluğu ve bağlantı koşulları da sonucu değiştirir. Endüstriyel kablo seçimi, bu etkenleri kablo tipi ve koruma düzeniyle birlikte değerlendirmeyi gerektirir.

Pano içindeki kablo güzergâhını planlarken kanal ölçüleri ve montaj alanı da belirlenir. Kanalları projedeki ölçülere hazırlamak için kullanılan Kablo Kanalı Kesme Makinesi, bu montaj aşamasına yönelik bir ekipmandır; kablonun elektriksel uygunluğu ise aşağıdaki hesap ve kontrollerle belirlenir.

Endüstriyel kablo nasıl seçilir? Önce yük akımı, gerilim ve çalışma ortamı tanımlanır. Ardından uygun kablo tipi seçilir; kesit, döşeme koşullarına göre düzeltilmiş akım taşıma kapasitesi, gerilim düşümü ve kısa devre dayanımıyla doğrulanır. Nötr, koruma iletkeni ve bağlantı uçları da aynı değerlendirmeye dahil edilir.

Besleme hattı, koruma cihazları ve pano içi dağıtımın birlikte nasıl çalıştığını görmek için elektrik panosu rehberinden başlayabilirsin.

Konuyla ilgili sesli anlatımı aşağıdaki kayıttan dinleyebilirsin.

Endüstriyel Kablo Seçimi İçin Beş Temel Kontrol

Bir fabrikada kablo seçimini yalnızca motor gücüne veya katalogdaki amper değerine bağlamak yeterli değildir. Sanayi tipi kablo, tek bir ürün adı değil; farklı enerji, kumanda, haberleşme ve hareketli bağlantı uygulamalarını kapsayan bir ifadedir. Bu rehber ağırlıklı olarak alçak gerilim enerji kablolarına odaklanır.

1. Yükü ve beslemeyi tanımla: Sürekli işletme akımı, eşzamanlı çalışan yükler, motor kalkışı, gerilim, faz sayısı ve beklenen yük artışı belirlenir.
2. Kablo yapısını seç: Anma gerilimi, iletken malzemesi, damar sayısı, yalıtım, dış kılıf ve sabit ya da hareketli kullanım koşulu değerlendirilir.
3. Akım taşıma kapasitesini doğrula: Uygun döşeme yönteminin tablosu seçilir; sıcaklık, gruplandırma ve gerekiyorsa toprak koşulları için düzeltmeler uygulanır.
4. Gerilim düşümünü hesapla: Hat uzunluğu ve yükün çalışma özellikleri dikkate alınır; motor kalkışı gerektiğinde ayrıca incelenir.
5. Koruma ve kısa devre kontrolünü tamamla: Koruma cihazının ayarları, kablonun termik dayanımı ve arızanın gereken sürede kesilmesi birlikte doğrulanır.

Dengeli üç fazlı bir yükte aktif elektrik giriş gücü biliniyorsa yaklaşık akım I = P / (√3 × U × cosφ) ile hesaplanabilir. P motorun mekanik çıkış gücü ise verim de hesaba katılır. Motor etiket akımı ve sürücü üreticisinin verileri, uygulamaya özgü seçimde ayrıca değerlendirilmelidir.

Besleme, motor kontrol ve kompanzasyon devrelerinin görevleri farklıdır; bu ayrım kablo seçimindeki yük tanımını da etkiler. Pano görevlerini karşılaştırmak için Elektrik panosu çeşitleri yazısını inceleyebilirsin.

Kablo Kesiti ve Akım Taşıma Kapasitesi: Katalog Değeri Neden Yetmez?

Katalogdaki akım taşıma kapasitesi, belirtilmiş referans koşullar için geçerlidir. Kablo tavası, kapalı boru veya ısı yalıtımlı duvar içinde aynı kesitin taşıyabileceği akım değişebilir. Önce TS HD 60364-5-52 kapsamında uygun referans döşeme yöntemi belirlenir; ardından ilgili düzeltme katsayıları uygulanır. Döşeme yöntemini her durumda ayrı bir katsayı gibi çarpmak doğru değildir.

Basitleştirilmiş ilişki şöyledir: I_z = I_tablo × k_sıcaklık × k_grup × diğer uygulanabilir katsayılar. I_z, gerçek döşeme koşullarındaki izin verilen sürekli akımdır. Katalog zaten belirli bir sıcaklık veya gruplandırma için düzeltilmişse aynı düzeltme ikinci kez uygulanmaz.

Düzeltme Katsayılarıyla Örnek Hesap

Havada 30 °C referans sıcaklık için tablo akımı 200 A olan XLPE yalıtımlı bir kabloyu düşün. Ortam 45 °C olduğunda ilgili sıcaklık katsayısı 0,87 alınır. Yalnızca hesap yöntemini göstermek için gruplandırma katsayısını 0,80 varsayalım:

I_z = 200 × 0,87 × 0,80 = 139,2 A.

Bu koşullarda 160 A yük için kablo yeterli değildir. Kesit büyütülebilir veya döşeme düzeni değiştirilip hesap yenilenebilir. 0,80 değeri her tava için geçerli değildir; gerçek katsayı devre sayısı, aralık, katman ve yerleşime göre seçilir. Son kesit ayrıca gerilim düşümü ve kısa devre kontrollerinden geçmelidir.

Kablonun pano içinde kalan bölümü için yerel sıcaklığı da dikkate al. Kapalı bir panoda ısı birikmesi, besleme odasının sıcaklığından farklı koşullar oluşturabilir; bu ilişkiyi pano soğutma rehberinde inceleyebilirsin.

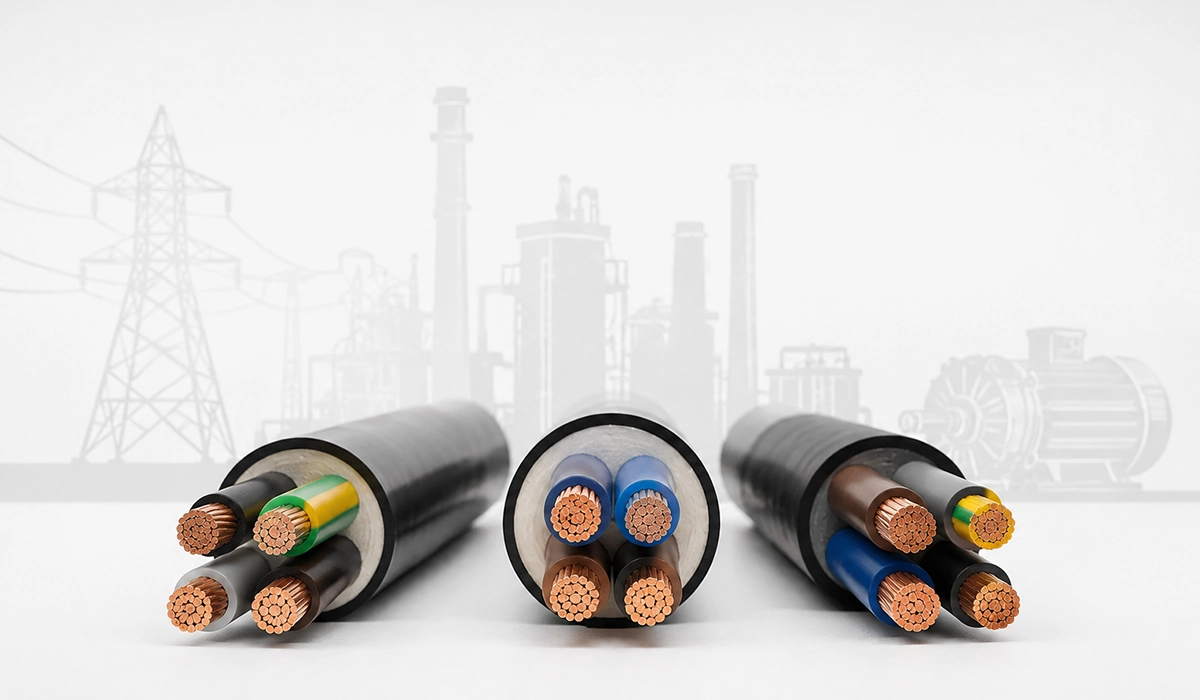

NYY, N2XH ve H07RN-F Arasındaki Farklar

NYY kablo ile N2XH arasındaki temel fark, yalıtım ve dış kılıf yapısıdır. NYY genellikle PVC yalıtımlı ve PVC kılıflıdır; N2XH ise XLPE yalıtım ile halojensiz kılıf kullanır. Bu fark sıcaklık sınırını ve yangın sırasındaki davranışı etkiler. H07RN-F, bükülgen iletkenli kauçuk esaslı bir kablo ailesidir ve ayrı kullanım koşullarına sahiptir.

70 °C ve 90 °C değerleri ortam sıcaklığı değil, iletkenin sürekli işletmedeki sınır sıcaklıklarıdır. XLPE yalıtımın daha yüksek sıcaklığa izin vermesi, bağlantı yapılan cihaz ve terminalin de aynı sıcaklıkta çalışabileceği anlamına gelmez.

Hareketli Makinede Hangi Kablo Kullanılır?

Esnek bağlantı ile sürekli hareket birbirinden ayrılmalıdır. Uygun bir H07RN-F ürünü taşınabilir ekipman bağlantısında kullanılabilir; ancak kablo zincirinde milyonlarca bükülme çevrimi veya robot kolunda burulma için ayrıca bu kullanıma uygunluğu doğrulanmış kablo gerekir. İnce çok telli iletken, tek başına sürekli hareket uygunluğunu kanıtlamaz.

Dış ortamda kablo kadar rakor ve pano girişinin sızdırmazlığı da önemlidir. Güneş, yağmur ve yoğuşma etkilerini bağlantı bölgesiyle birlikte ele almak için Hava Koşullarına Dayanıklı Pano rehberine bakabilirsin.

Toprak Altında ve Boru İçinde Kablo Seçimi

Havada döşenmiş bir kablonun akım değerini toprağa gömülü hat için doğrudan kullanma. Toprak sıcaklığı, ısıl özdirenç, gömülme derinliği ve komşu devreler kablonun ısı atmasını etkiler. Kuru veya ısıl özdirenci yüksek zemin, aynı kesitte daha düşük yük taşıma kapasitesine yol açabilir.

Kabloyu boru içine almak da havadaki döşeme şartlarıyla aynı değildir. Boru çapı, doluluk, güzergâh ve kablonun çekilme koşulları birlikte değerlendirilir. Hat bir bölümde tavada, diğer bölümde toprak altı boruda ilerliyorsa termik açıdan sınırlayıcı bölüm uygun hesap yöntemiyle belirlenmelidir.

NYY veya N2XH adından hareketle her ürünün doğrudan gömülebileceğini ya da sürekli su içinde kullanılabileceğini varsayma. Üreticinin döşeme izni ve mekanik koruma koşulları belirleyicidir. Güzergâhın koruyucu boruyla çözülmesi gereken durumları yer altı kablo borusu yazısında inceleyebilirsin.

Trafo ile Pano Arası Kablo Seçimi Nasıl Yapılır?

Trafo pano arası kablo seçimi, yalnızca trafo gücünü bir kesit tablosuna çevirmek değildir. Trafonun alçak gerilim çıkışından ana dağıtım panosuna uzanan hatta tasarım akımı, döşeme koşulları, koruma ayarları ve kısa devre seviyesi birlikte kontrol edilir.

Dengeli üç fazlı bir trafonun anma akımı yaklaşık olarak I_n = S_n / (√3 × U_n) ile bulunur. Örneğin 630 kVA ve 400 V için sonuç yaklaşık 909 A olur. Bu sonuç tek başına kablo kesiti veya paralel kablo sayısı vermez; tasarımda kullanılacak yük ve koruma düzeni ayrıca belirlenir.

• Paralel kablolar: İletken malzemesi, kesit, uzunluk, güzergâh ve bağlantı düzeni akım paylaşımını etkiler. Toplam kapasite, gruplandırma dikkate alınmadan tek kablo akımının kablo sayısıyla çarpılmasıyla bulunmaz.
• Trafoya yakın arıza seviyesi: Trafo gücü ve kısa devre gerilimi başlangıç verileridir; üst şebeke empedansı ve hat empedansı da hesapta yer alır.
• Bağlantı alanı: Pano girişinde kablo büküm yarıçapı, pabuç yerleşimi, terminal kapasitesi ve kablo sabitlemesi kontrol edilir.

Pano sisteminin bağlantı talimatları, bu giriş düzeninin nasıl kurulabileceğini sınırlar. Kablo hesabının pano tarafındaki tasarım doğrulamasıyla ilişkisini tip testli pano sistemi yazısıyla birlikte değerlendirebilirsin.

Gerilim Düşümü: Uzun Hatlarda Kesiti Belirleyen Kontrol

Akım taşıma kapasitesini sağlayan bir kesit, uzun bir hatta gerilim düşümü nedeniyle yetersiz kalabilir. Dengeli üç fazlı bir hattın sürekli yük altındaki yaklaşık hesabı ΔU = √3 × I × L × (R × cosφ + X × sinφ) şeklindedir. Burada L tek yön hat uzunluğudur; R ve X birim uzunluk başına direnç ve reaktanstır. R ve X Ω/km olarak kullanılıyorsa L kilometre cinsinden alınır.

Yüzde düşüm ΔU% = 100 × ΔU / U ile bulunur. Direnç, iletkenin çalışma sıcaklığına uygun seçilmelidir. Motor kalkışındaki geçici gerilim düşümü ise sürekli işletme hesabından ayrı değerlendirilir.

Özel Trafosu Olan Tesiste Gerilim Düşümü Sınırı

Elektrik İç Tesisleri Yönetmeliği’nin 57. maddesindeki gerilim düşümü hükümleri, yapı bağlantı kutusu ile tüketim araçları arasında aydınlatma ve priz devrelerinde %1,5, motor devrelerinde %3 sınırını belirtir. Yapı veya yapı kümesi bir transformatörle besleniyorsa trafo çıkış uçları ile yapı bağlantı kutusu arasındaki bölüm için ayrıca %5 sınırı yer alır.

Bu nedenle %6,5 ve %8 değerlerini tek bir trafo-pano kablosuna uygulanabilecek sınırlar gibi kullanma. Bunlar farklı hat bölümlerinin toplamına ilişkin değerlendirmenin sonucudur; her bölümün sınırı, proje koşulları ve cihazın ihtiyaç duyduğu gerilim ayrıca kontrol edilir.

Jeneratörle beslenen çalışma durumunda kaynak geriliminin yük adımına tepkisi de kablo düşümüne eklenir. Besleme kaynağının boyutlandırılmasını kablo hesabıyla birlikte ele almak için jeneratör seçimi rehberini inceleyebilirsin.

Motor, Sürücü ve Harmonik Yüklerde Kablo Seçimi

Motor beslemesinde etiket akımı kadar kalkış biçimi ve çalışma süresi de önemlidir. Frekans sürücüsü bulunan bir sistemde sürücünün giriş kablosuyla motor çıkış kablosu aynı gereksinimleri taşımayabilir. Çıkış kablosunun yapısı, ekranlama ve topraklama düzeni, izin verilen uzunluk ve gerekiyorsa çıkış filtresi sürücü üreticisinin talimatına göre belirlenir. Ekran kullanmak tek başına bütün EMC ve motor yalıtım sorunlarını çözmez.

Nötr Kesiti Harmoniklerden Nasıl Etkilenir?

Faz-nötr bağlı doğrusal olmayan yüklerde üçüncü harmonik ve onun tek katları nötrde toplanabilir. UPS çıkış yükleri, LED beslemeleri ve elektronik güç kaynaklarının bulunduğu devrelerde nötr akımı hesapla veya ölçümle değerlendirilmelidir. Üç fazlı, nötr bağlantısı bulunmayan bir motor sürücüsünü bu durumla aynı şekilde ele almak doğru değildir.

Nötrün fazdan küçük, eşit veya büyük olması yük yapısına ve ilgili şartlara göre belirlenir; her harmonikli tesiste otomatik olarak aynı karar verilmez. PE iletkeninin kesiti ve bağlantı sürekliliği de nötrden ayrı doğrulanır.

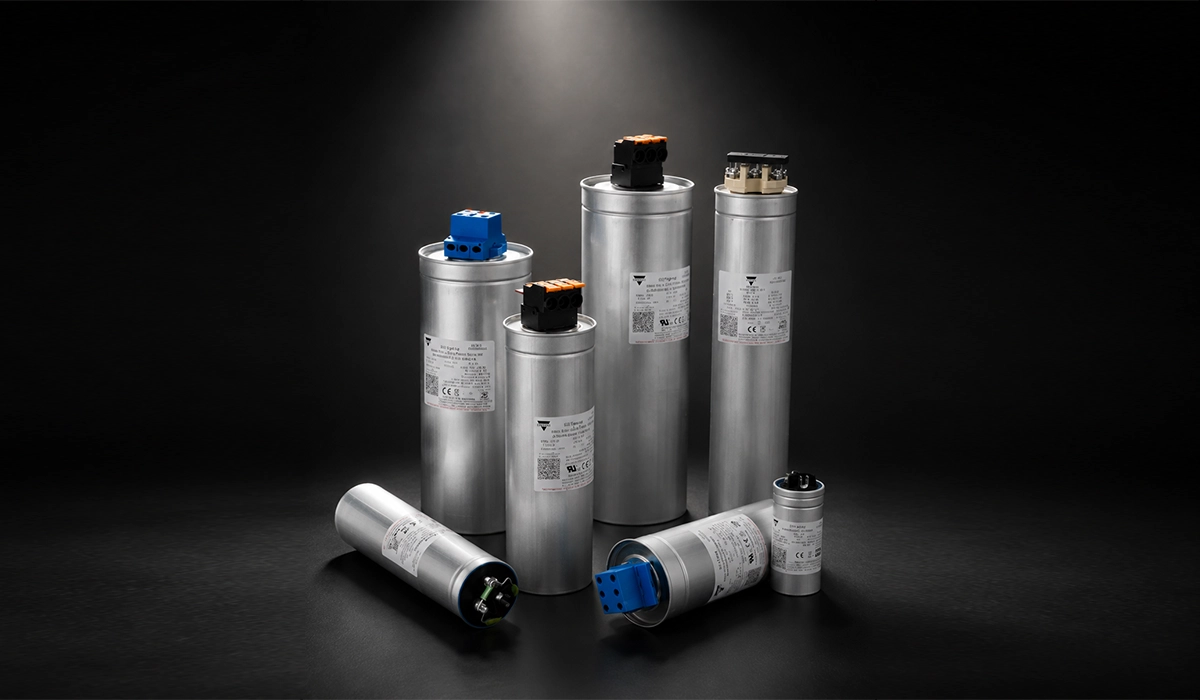

Kondansatör kademelerinin beslemesinde ise sürekli akım, harmonikler ve anahtarlama anındaki geçici akımlar birlikte değerlendirilir. Bu devrelerde anahtarlama elemanının görevini Kompanzasyon Kontaktörü yazısında inceleyebilirsin.

Kısa Devre Dayanımı ve Koruma Cihazıyla Koordinasyon

Sürekli yükü taşıyabilen bir kablo, arıza sırasında gereken termik dayanımı sağlamayabilir. Adiabatik yaklaşımın uygulanabildiği koşullarda kontrol I²t ≤ k²S² veya S ≥ √(I²t) / k bağıntısıyla yapılır. S kesiti, I arıza akımını, t korumanın arızayı temizleme süresini; k ise iletken malzemesi, yalıtım ve sıcaklık sınırlarına bağlı katsayıyı temsil eder.

Bu yaklaşımın süre sınırları gözetilir; yaygın adiabatik hesap beş saniyeye kadar olan arızalar için kullanılır. Akım sınırlayıcı koruma cihazlarında üreticinin verdiği geçen enerji, yani I²t verisi değerlendirilir. k değeri ürün ve hesap koşullarına göre seçilir.

Aşırı yük korumasında temel koordinasyon I_B ≤ I_n ≤ I_z ve I₂ ≤ 1,45 × I_z koşullarıyla değerlendirilir. I_B tasarım akımı, I_n koruma cihazının anma veya ilgili ayar akımı, I₂ ise konvansiyonel açma akımıdır. Motor gibi özel devrelerde koruma düzeninin yapısı ayrıca dikkate alınır.

Maksimum kısa devre akımı kesme kapasitesi ve termik dayanım için; hat sonundaki minimum arıza akımı ise zamanında açma için kontrol edilir. Kesicinin arızayı kesebilmesi ile kablonun arıza enerjisine dayanması farklı kontrollerdir; ayrıntı için Şalter Kesme Kapasitesi rehberini okuyabilirsin.

CPR Sınıfı, Halojensizlik ve Yangına Dayanım

Kablonun yangına tepki performansı; alevin yayılması, duman ve yanan damlacıklar gibi davranışlarıyla ilgilidir. CPR kapsamında kullanılan ana sınıflar Aca, B1ca, B2ca, Cca, Dca, Eca ve Fca’dır. Uygulanabilir sınıflarda s duman, d yanan damlacık, a ise gazların asitlik ve iletkenlik ölçütlerini ifade eder. İstenen performans, ürünün Performans Beyanı (DoP) ile karşılaştırılır.

Halojensiz kablo, dumanı tamamen zararsız kablo demek değildir. Halojensizlik, düşük duman ve alev yayılımı ayrı özelliklerdir. N2XH adı da tek başına belirli bir CPR sınıfını garanti etmez; aynı kablo ailesinde farklı performans sınıfları bulunabilir.

Yangına dayanım ise kablonun yangın sırasında devre işlevini belirli şartlarda sürdürebilmesiyle ilgilidir. Sıradan N2XH kabloyu, yalnızca halojensiz olduğu için acil durum devresinde gereken işlev sürekliliğine sahip kabul etme. Gerekli kablo ve taşıyıcı sistem performansı ayrıca doğrulanmalıdır.

Halojensiz Kablo Nerede Zorunlu?

Her kalabalık alan için tek bir genel zorunluluk cümlesi kurmak doğru değildir. Yapının kullanım amacı, uygulanabilir yangın mevzuatı, devrenin görevi ve proje şartnamesi birlikte incelenir. Satın alma şartnamesinde yalnızca kablo adı değil, istenen yangına tepki sınıfı ve gerekiyorsa yangın altında işlev sürekliliği de açıkça yazılmalıdır.

makinelerimizi sahada izleyin

Bara İşleme Makinası

Bara Bükme Makinesi

Sac Metal İşleme Makinesi

Bakır veya Alüminyum: Pabuç ve Terminal Uyumu

Bakır ile alüminyum arasında seçim yalnızca metre fiyatıyla yapılmaz. Aynı kesitte iletkenlikleri farklıdır; akım kapasitesi, gerilim düşümü, ağırlık, bağlantı alanı ve toplam montaj maliyeti birlikte değerlendirilir. Alüminyum için gereken kesit ve terminal alanı bazı projelerde pano boyutlarını da etkileyebilir.

Pabuç, klemens ve sıkma sistemi; iletken malzemesi, kesiti ve iletken sınıfına uygun olmalıdır. Tek damarlı kablo ile çok telli iletken aynı kavram değildir: damar sayısı kablodaki yalıtılmış iletken sayısını, iletken sınıfı ise her iletkenin tel yapısını anlatır. Uygun olmayan pabuç veya presleme kalıbı, doğru kesit seçilmiş olsa bile bağlantıda sıcak nokta oluşturabilir.

Bakır-alüminyum geçişlerinde uygunluğu belgelenmiş bağlantı çözümü kullanılır; yüzey hazırlığı ve gerekiyorsa temas bileşiği üretici talimatına göre uygulanır. Pabucun bara veya cihaz terminaline cıvatalı bağlantısında da genel bir tork değeri yerine ilgili üreticinin değeri esas alınır. Bu bağlantı disiplinini bara cıvata sıkma torku rehberinde inceleyebilirsin.

Sahada En Sık Görülen Kablo Seçimi ve Montaj Hataları

1. Katalog amperini doğrudan kullanmak: Referans döşeme yöntemi, ortam sıcaklığı ve gruplandırma belirtilmez.
2. Yalnızca kesite bakmak: Anma gerilimi, kılıf dayanımı ve kablonun kullanım izni kontrol edilmez.
3. Uzun hattın gerilim düşümünü atlamak: Sürekli işletme ve gerektiğinde motor kalkışı ayrı değerlendirilmez.
4. Nötrü varsayımla küçültmek: Faz-nötr bağlı doğrusal olmayan yüklerin harmonik akımları göz ardı edilir.
5. Esnek kabloyu her harekete uygun sanmak: Zincir, burulma ve hareket çevrimi gereksinimleri doğrulanmaz.
6. Büküm ve çekme sınırlarını aşmak: Üreticinin minimum büküm yarıçapı ve izin verilen çekme kuvveti uygulanmaz.
7. Yanlış bağlantı elemanı kullanmak: İletken sınıfı, pabuç, pres kalıbı ve terminal birbiriyle uyumlu seçilmez.

Bu hatalar montaj sırasında, ilk yüklemede veya zaman içinde ortaya çıkabilir. Arızanın mutlaka aylar sonra görüleceğini ya da bir yıl içinde oluşacağını söylemek mümkün değildir. Doğru yaklaşım, her kontrolün sonucunu devre dosyasına kaydetmektir.

Devreye Almada Kablo Seçimi Nasıl Doğrulanır?

Montaj tamamlandığında, hesapta kullanılan döşeme koşullarıyla sahadaki düzen karşılaştırılır. Kablo güzergâhı, devre grupları, terminal bağlantıları, koruma ayarları ve etiketler kontrol edilir. İlgili doğrulama prosedürüne göre koruma iletkeni sürekliliği, yalıtım ve korumanın çalışması gibi ölçümler yapılır.

Yük altındaki akım ve gerilim ölçümleri, seçimin işletme koşullarıyla uyumunu değerlendirmeye yardımcı olur. Termal inceleme de bağlantı veya yük dağılımı sorunlarını gösterebilir; ancak sonuç yük seviyesine, ortam koşullarına, ölçüm açısına ve yüzey özelliklerine bağlıdır.

Kablo normal çalışırken de ısınır. Bu nedenle hedef, termal kamerada hiçbir sıcaklık görülmemesi değildir; sıcaklıkların izin verilen sınırlar içinde olması ve anormal farkların açıklanabilmesidir. Tek bir termal görüntü, bütün hesap ve testlerin yerini tutmaz.

İlk ölçümlerin kayıt altına alınması, sonraki kontrollerde karşılaştırma sağlar. Yük değişimi ve bağlantıların zaman içindeki durumunu izlemek için elektrik panosu bakımı rehberini inceleyebilirsin.

Sonuç: Kablo Tipini, Kesiti ve Korumayı Birlikte Seç

Endüstriyel kablo seçimi üç soruyu birlikte cevaplamalıdır: kablo çalışma ortamına uygun mu, gerçek döşeme koşullarında yükü taşıyor mu ve koruma düzeniyle uyumlu mu? NYY, N2XH veya H07RN-F arasında karar verirken ürün adı kadar veri sayfası, yangın performansı ve kullanım koşulları da belirleyicidir.

Son seçim dosyasında yük akımını, hat uzunluğunu, döşeme yöntemini, düzeltmeleri, gerilim düşümünü, kısa devre kontrolünü ve terminal uygunluğunu göster. Böylece satın alınacak sanayi elektrik kablosu yalnızca bir kesit ve tip koduyla değil, projedeki göreviyle tanımlanmış olur.
