Elektrik anahtarı çeşitleri: adi, komütatör, vavien, permütatör ve pako şalter

Elektrik anahtarı, bir devreyi açıp kapatan elemandır. Konut tesisatında dört temel tip kullanılır: adi anahtar tek noktadan, komütatör anahtar tek kasadan iki ayrı devreden, vavien anahtar iki noktadan, permütatör ise üç ve daha fazla noktadan kumanda sağlar. Endüstriyel tarafta pako şalter ve acil stop butonu öne çıkar.

Apartman merdiveninde herkesin bildiği bir sahne var. Zemin kattaki lambayı yakıyorsun, üst kata çıkıyorsun, sonra aynı lambayı yukarıdan söndürmen gerekiyor. Tek bir adi anahtarla bu iş olmaz. Çözüm, aynı lambayı iki ayrı noktadan kumanda edebilen bir düzenektir — yani vavien.

Bu küçük örnek, konunun özünü anlatıyor. Bir elektrik anahtarı seçerken sorulacak ilk soru “hangi marka” değildir; kaç noktadan kumanda edileceği, kaç devrenin ayrı ayrı yönetileceği ve anahtarın hangi yükü taşıyacağıdır. Cevap değiştikçe seçilecek tip de değişir.

Bu rehber hem sahadaki elektrikçiye hem de proje tarafındaki mühendise yazıldı. Konut tarafında adi, komütatör, vavien ve permütatör anahtarları ele alıyoruz; endüstriyel tarafta pako şalter, acil stop butonu, sınır anahtarı ve yük ayırıcıyı. Akıllı anahtarların Türkiye’deki en büyük engeline — nötr hattı sorununa — ayrı bir bölüm ayırdık.

Vaat basit: doğru anahtar tipinin tesisatı sadeleştirir, gereksiz kablo çekmenin önüne geçer ve ısınma ile ark kaynaklı arızaları azaltır.

Okumak yerine dinlemeyi tercih ederseniz, makalenin geri kalanını dinlemek için aşağıdaki ses dosyasını oynatabilirsiniz.

Elektrik anahtarı nedir, nasıl çalışır?

Güvenli bir devre kesme, kontakların açık ve kapalı konumda ölçülen süreklilik durumuyla doğrulanır. Bunu sağlayan şey, aktüatörün kontakları mekanik olarak birbirinden ayırmasıdır.

Bir elektrik anahtarı üç temel parçadan oluşur. Aktüatör, elinle dokunduğun kısımdır: tuş, kol ya da döner düğme. Kontaklar akımın geçtiği metal yüzeylerdir. Klemensler ise kabloların bağlandığı uçlardır. Aktüatörü hareket ettirdiğinde kontaklar ya birleşir ya ayrılır; devre böylece kapanır veya açılır.

İki kavram bütün sınıflandırmanın temelini kurar. Kutup anahtarın kaç ayrı hattı aynı anda kestiğini anlatır. Konum, aktüatörün kaç farklı pozisyona geçebildiğini. Tek kutuplu bir anahtar yalnızca fazı keser; çift kutuplu olan faz ile nötrü birlikte keser. Uluslararası kaynaklarda bu yapı SPST, SPDT ya da DPDT kısaltmalarıyla anılır, ama Türkiye’de kimse böyle konuşmaz. Sahanın dili adi, komütatör, vavien ve permütatördür.

Bir noktayı baştan netleştirelim. Elektrik anahtarı nasıl bağlanır sorusunun cevabı her zaman aynı ilkeyle başlar: anahtar faz hattına konur, nötr doğrudan armatüre gider. Fazı değil nötrü kesen bir bağlantı, lamba sönmüş görünse bile devreyi gerilim altında bırakır. Bu, sahada hâlâ karşılaşılan ve tehlikeli olan bir hatadır.

Elektrik Panosu ve Switchgear hakkında daha fazla bilgi edinmek için ilgili makalemize buradan göz atabilirsiniz.

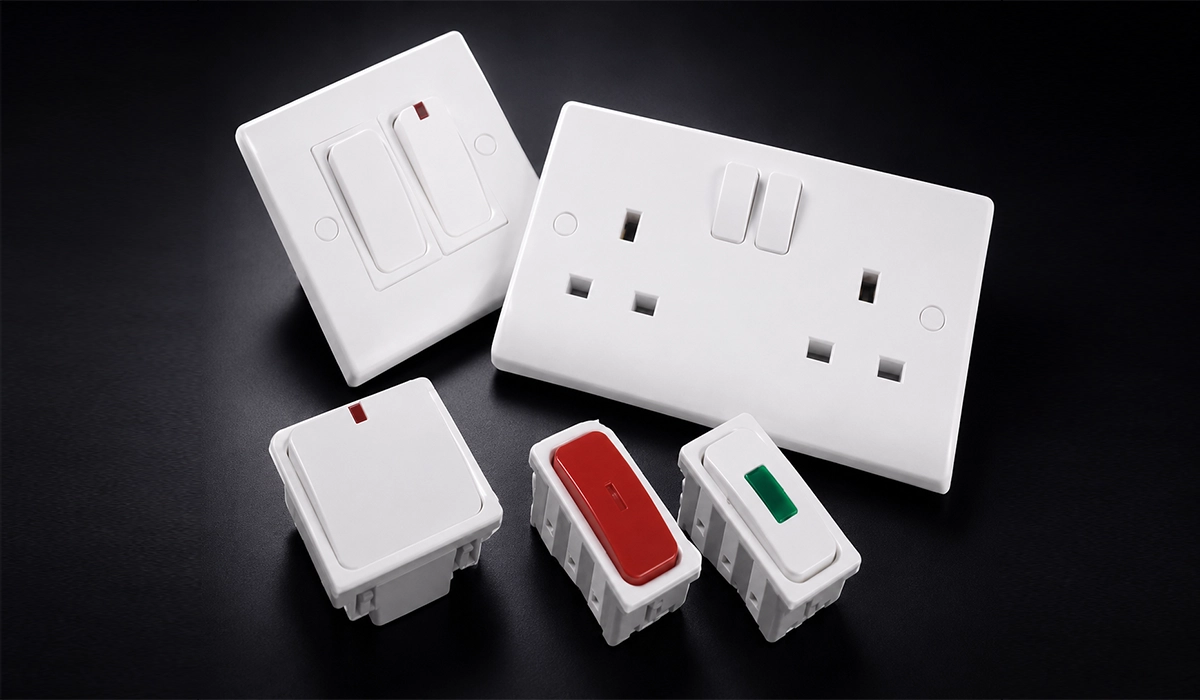

Konut tipi anahtar çeşitleri

Elektrik anahtar çeşitleri konut tarafında dört ana başlıkta toplanır. Aralarındaki fark görünüşte değil, kaç noktadan ve kaç devreden kumanda ettiklerindedir. Anahtar çeşitleri arasındaki seçim de buradan yapılır.

Adi anahtar

Adi anahtar nedir?” sorusunun cevabı en yalın olanıdır: tek bir noktadan tek bir devreyi açıp kapatan anahtardır. Faz girer, kontak kapanınca çıkış ucundan armatüre gider.

Evlerdeki anahtarların çoğu budur. Oda aydınlatması, banyo lambası, balkon armatürü — hepsi tek noktadan yönetiliyorsa adi anahtar yeterlidir. İki ucu vardır, bağlantısı basittir ve arızası azdır. Uluslararası karşılığı tek kutuplu tek konumlu yapıdır (SPST).

Bir not: adi anahtar tek kutupludur, yani yalnızca fazı keser. Nötrü de kesmesi gereken uygulamalarda çift kutuplu tip kullanılır — banyo, dış mekân ve bazı özel hacimlerde bu tercih edilir.

Sınırı da açıktır: aynı lambayı ikinci bir noktadan kumanda etmen gerektiği anda adi anahtar çözüm olmaktan çıkar.

Komütatör anahtar

Tek kasadan iki bağımsız devreyi yönetmek mümkündür; kazancı, kullanılan kasa ve çekilen kablo sayısındaki azalmada görülür. Bunu sağlayan şey, ortak bir faz girişi ile iki ayrı çıkış ucudur.

Komütatör anahtar nedir? Tek bir kasada iki ayrı anahtar bulunduran, ortak fazla beslenen ve iki farklı devreyi bağımsız çalıştıran anahtardır. Salonda avize ile spot aydınlatmayı ayrı ayrı yakmak, banyoda lamba ile aspiratörü ayırmak klasik kullanımlarıdır.

Kazanç şuradadır: iki ayrı adi anahtar yerine tek kasa kullanırsın, duvarda tek yuva açarsın ve tek bir faz hattı çekersin. Çıkış uçları ayrı olduğu için devreler birbirini etkilemez.

Dikkat edilecek nokta ise yüktür. İki devre de aynı anahtardan besleniyorsa, toplam akımın anahtarın anma değerini aşmaması gerekir.

Vavien anahtar

Vavien anahtar nedir, en çok sorulan sorulardan biridir — ve vavien ne demek sorusunun cevabı da aynıdır. Vavien (bazı kaynaklarda “vaviyen” olarak da yazılır), aynı armatürü iki ayrı noktadan kumanda etmeye yarayan anahtar tipidir.

Mantığı şudur: vavien anahtarın bir ortak ucu ve iki çıkış ucu vardır. İki vavien anahtar, aralarına çekilen iki hatla — sahada bunlara vavien hattı ya da gidiş-dönüş ucu denir — birbirine bağlanır. Hangi anahtarın hangi konumda olduğu fark etmez; herhangi birini hareket ettirmek lambanın durumunu değiştirir.

Kullanım alanı hayatın içinden: merdiven boşlukları, uzun koridorlar ve yatak odaları. Yatak odasında kapı girişine bir, başucuna bir vazen konur; ışığı yatağa girmeden kapatmak için ayağa kalkman gerekmez.

Vavien bağlantı şemasını ararken şunu unutma: iki vavien arasındaki hatların doğru eşleşmesi, düzeneğin çalışmasının tek şartıdır. Uçlar ters bağlanırsa anahtarlardan biri diğerini kilitler ve lamba yalnızca belli konumlarda yanar.

Sahada sık karşılaşılan bir varyant da ikili vavien anahtardır: tek kasada iki ayrı vavien devresi bulunur. Aynı noktadan iki farklı lambayı, her biri iki noktadan olmak üzere kumanda etmek gerektiğinde kullanılır. Örneğin, koridor aydınlatmasının ve merdiven aydınlatmasının aynı kasadan iki ayrı uçtan yönetilmesi. Kasa tek, devre iki — yani komütatörün viken hâli.

Permütatör (ara vavien)

Üç ve daha fazla noktadan kumanda mümkündür; ölçüsü, eklenen her yeni nokta için gereken eleman sayısıdır. Bunu sağlayan şey, iki vavien anahtarın arasına permütatör eklemektir.

Permütatör anahtar — sahada ara vavien olarak da anılır — tek başına kullanılmaz. Devrenin iki ucunda daima birer vavien bulunur, aradaki her ek nokta için bir permütatör eklenir. Üç noktadan kumanda için iki vavien ve bir permütatör; dört nokta için iki vavien ve iki permütatör gerekir.

Kullanım yeri bellidir: uzun koridorlar, birden fazla girişi olan salonlar, üç katlı merdiven boşlukları. Konutta seyrek, otel ve ofis projelerinde ise sık karşılaşılır.

Dimmer, sensörlü ve zaman ayarlı anahtarlar

Dimmer anahtar nedir? Işık şiddetini kademesiz ayarlayan anahtardır; ışık kısıcı olarak da geçer. Hareket sensörlü modeller ortamdaki hareketi algılayıp devreyi kapatır, zaman röleli olanlar ise belirli süre sonra otomatik keser. Merdiven ve ortak alanlarda enerji tasarrufu sağlarlar.

Dimmer tarafında sık yaşanan bir sorun var: her LED armatür kısılabilir değildir. Ampulün üzerinde “dimmable” ibaresi yoksa, dimmer ile birlikte titreme, uğultu ya da tam kısılamama görülür. Dimmerin bağlanacak yük tipine ve toplam güce uygun seçilmesi gerekir; alt güç sınırının altında kalan yüklerde kararsız çalışma olağandır.

Daha fazlasını öğrenmek ister misiniz? GE Devre Kesicileri hakkındaki makalemiz bu konuyu daha ayrıntılı olarak ele alıyor.

Bağlantı mantığı ve güvenlik

Doğru çalışan bir çok noktalı kumanda, verilen hatlarının doğru eşleşmesiyle ölçülür. Bunu sağlayan ilke, fazın anahtara, dönüş ucunun ise armatüre gitmesidir.

Konut tesisatında mantık her tip için aynıdır. Faz hattı anahtara girer, anahtarın çıkışı armatüre gider, nötr doğrudan armatüre bağlanır ve koruma iletkeni topraklama ucuna bağlanır. Vavien düzeneğinde bu şemaya iki bağlantı hattı eklenir; permütatör devrede ise bu hatlar permütatörün üzerinden geçer.

Komütatör anahtar bağlantısında ise tek fark, giren fazın kasa içinde iki kontağa köprülenmesi ve her kontağın kendi armatürüne ayrı çıkış vermesidir. Nötr yine doğrudan armatürlere gider. Yani devre sayısı ikiye çıkar, mantık değişmez.

Burada bilinçli bir tercih yapıyoruz: bu yazı kavramsal mantığı anlatır, adım adım tesisat tarifi vermez. Sebebi basit. Yanlış bağlanmış bir anahtar yalnızca çalışmamakla kalmaz; gerilim altında kalan bir armatür, ısınan bir klemens veya elektrik çarpması riski doğurur.

Uygulamada üç kural pazarlık kabul etmez:

• Enerjiyi kes. Çalışmaya başlamadan önce ilgili sigortayı indir ve kesildiğini ölçerek doğrula.
• Sigortayı etiketle. Başkasının farkında olmadan enerji vermesini engelle.
• Yetkili elektrikçiye yaptır. Tesisat işi ehliyetli kişinin işidir.

Pano içi çalışmalar için tavsiye daha nettir: kendin yapma. Alçak gerilim panosunda yapılan bir hata, konuttaki bir anahtar hatasından çok daha ağır sonuçlanır. Ulusal çerçevede iç tesisler Elektrik İç Tesisleri Yönetmeliği kapsamındadır.

Endüstriyel anahtarlar ve pano elemanları

Konutta iş dört tiple biterken, pano ve makine tarafında tablo genişler. Buradaki elemanlar yalnızca aydınlatmayı değil, motorları ve üretim hatlarını yönetir — dolayısıyla seçim kriterleri de sertleşir.

Pako şalter

Tek bir elemanla çok konumlu kumanda sağlanabilir; ölçüsü kademe sayısı ve kontak dizilimidir. Bunu sağlayan şey, döner kam mekanizmasının kontak gruplarını sırayla kapatmasıdır.

Pako şalter nedir? İçinde üst üste dizilmiş kontak katları bulunan, döner bir kam mili sayesinde her kademede farklı kontak gruplarını kapatan şalterdir. Kolu çevirdikçe devre yapısı değişir.

Kademe düzenleri işe göre seçilir. 0-1 basit aç-kapa yapar. 1-0-2 iki farklı kaynağı ya da iki yönü seçtirir — motorun ileri ve geri yönleri gibi. Üç ve daha fazla kademeli modeller, kademeli yük seçimi veya ölçü aleti komütasyonu için kullanılır. Yıldız-üçgen yol vermede ise pako şalter motorun sargı bağlantısını sırayla değiştirir.

Panoda pako şalter seçerken bakılacak şey yalnızca amper değeri değildir. Kaç kutuplu olduğu, kaç kademe içerdiği ve her kademede hangi kontakların kapandığını gösteren kontak diyagramı belirleyicidir. 1-0-2 pako şalter bağlantı şemasını ararken de aslında aranan şey budur: hangi kademede hangi kontağın kapandığı.

Bu makaleyi faydalı bulduysanız, jeneratör seçimi hakkındaki makalemizi de okumak isteyebilirsiniz.

Acil stop butonu

Acil stop butonu makine güvenliğinin en görünür elemanıdır. Mantar başlı ve kırmızı-sarı renk kodludur; bir kez basıldığında mandallanır ve kendiliğinden geri dönmez. Kurulumu genelde çevirerek yapılır.

Kritik kavram zorlamalı açma kontağıdır. Normal bir kontak yapıştığında açılmayabilir; zorlamalı açma özellikli kontak ise mekanik olarak ayrılmaya zorlanır. Yani, buton basıldığında kontak yapışmış olsa da,i açılır. Makine güvenliğinde bu özellik aranır.

Acil stop, üretim durdurmak için kullanılan bir işletme anahtarı değildir; yalnızca tehlike anında devreye girer. Makinenin bütünüyle uyumu ise Makina Emniyeti Yönetmeliği kapsamındadır ve CE işareti gerektirir.

Sınır anahtarı, yük ayırıcı ve seçici butonlar

Sınır anahtarı nedir? Hareketli bir parçanın belirli bir konuma geldiğini mekanik temasla algılayan anahtardır; konveyör uçlarında, asansörde ve kapı sistemlerinde kullanılır. Makara, çubuk veya pim gibi farklı aktüatör tipleri vardır.

Yük ayırıcı, devreyi yük altındayken güvenle açıp kapatabilen elemandır. Pako şalterden farkı, kesme kapasitesinin daha yüksek olması ve ayırma işlevini güvenli biçimde yerine getirmesidir. Bakım öncesi enerji ayırmada kullanılır.

Seçici butonlar ise iki ya da üç konumlu, çevirmeli kumanda elemanlarıdır: el-0-otomatik seçimi bunların klasik işidir. Basmalı butonlarda ise kontak tipi belirleyicidir. Normalde açık kontak başlatma, normalde kapalı kontak durdurma işlevi görür; durdurma butonu her zaman normalde kapalı seçilir, çünkü kablo kopsa bile devre kendiliğinden açılmalıdır.

Bu elemanlarda üç veri belirleyicidir. Kontak akım değeri, taşıyabileceği akımı gösterir. Kullanma kategorisi — AC-15, DC-13 gibi — yükün cinsini anlatır; bir kontaktör bobinini anahtarlamak, direnç yükünü anahtarlamaktan çok daha zorludur. Mekanik ve elektriksel ömür ise kaç çevrim dayanacağını verir. Bu değerler üretici kataloğunda beyan edilir ve seçim buradan yapılır.

Akıllı ve dokunmatik anahtarlar

Mevcut kasaya dokunmadan uzaktan kumanda mümkündür; ölçüsü nötr hattı gerektiren ve gerektirmeyen modeller arasındaki kurulum farkıdır. Bunu belirleyen şey, anahtar kasasında nötr bulunup bulunmadığını önceden kontrol etmektir.

Akıllı ışık anahtarı, klasik anahtarın yerine takılan ve telefondan ya da sesle kumanda edilebilen anahtardır. Dokunmatik anahtar ise mekanik tuş yerine dokunmatik yüzey kullanır; ikisi çoğu üründe bir arada gelir. Haberleşme tarafında Wi-Fi doğrudan modeme bağlanır, Zigbee bir geçit cihazı ister, Matter ise farklı markaları aynı sistemde toplamayı amaçlar.

Türkiye’de asıl engel burada başlıyor: nötr hattı sorunu. Eski tesisatların büyük kısmında anahtar kasasına yalnızca faz ve dönüş uçları çekilmiştir; nötr yoktur. Akıllı anahtarın elektroniği ise sürekli beslenmek ister.

Nötrleştirici modeller bu sorunu, lamba üzerinden çok küçük bir kaçak akım geçirerek çözer. Sonuç dürüstçe söylenmeli: bazı LED armatürlerde bu akım sönükken hafif parlama ya da titreme yapar. Düşük güçlü LED’lerde sorun daha sık görülür. Yani nötr model bir çözümdür, ama sorunsuz bir çözüm değildir. Satın almadan önce kasadaki nötr varlığını kontrol ettirmek en sağlıklısıdır.

Akıllı ışık anahtarı mı, akıllı ampul mü? Akıllı ampul, kiralık evde ve tek armatürde pratiktir; tesisata dokunmaz. Ama duvardaki anahtar kapatıldığında ampul de enerjisiz kalır ve uzaktan erişilemez. Akıllı anahtar ise armatürden bağımsız çalışır, çok lambalı grupları tek noktadan yönetir ve mevcut ampullerini kullanmanı sağlar. Kalıcı kurulumda anahtar, geçici çözümde ampul mantıklıdır.

TS EN standartları ve uygunluk

Projede sorunsuz kabul, beyan edilen kullanma kategorisi ile sahadaki yükün örtüşmesiyle ölçülür. Bunu sağlayan şey, anahtarı yalnızca akım değerine göre değil, kullanma kategorisine göre seçmektir.

Türkiye’de geçerli çerçeve TS EN standartlarıdır. Anahtarlama elemanları ve kumanda devresi elemanları TS EN 60947 serisinde tanımlanır: genel kurallar, şalterler ve ayırıcılar ile kumanda devresi elemanları ayrı bölümlerde ele alınır. Pano tertiplerinin kendileri TS EN 61439 kapsamındadır. Muhafaza koruma sınıfları — toz ve suya karşı dayanım — TS EN 60529 ile tanımlanır; IP66 gibi değerler buradan gelir.

Standart metnini ve tablolarını burada çoğaltmıyoruz; değerler için standardın kendisine bakmak gerekir. Ama pratikte en çok atlanan noktayı söyleyelim.

Anahtarın üzerindeki amper değeri tek başına yeterli bilgi değildir. Aynı akım değerine sahip iki eleman, farklı yük tiplerinde çok farklı davranır. Bir motor kontaktörünün bobinini anahtarlamak endüktif bir iştir ve kapanma anında ark üretir. Bu yüzden kullanma kategorisi beyan edilir: AC-15 alternatif akımda elektromıknatıs yüklerini, DC-13 ise doğru akımda benzer yükleri anlatır. Kategoriyi görmezden gelip yalnızca ampere bakmak, erken kontak aşınmasının en yaygın sebebidir.

Pratik bir alışkanlık önerelim: ürün etiketini ve kataloğunu birlikte oku. Etikette anma gerilimi ve anma akımı yazar; kullanma kategorisi, kesme kapasitesi ve ömür değerleri ise çoğu zaman katalogdadır. Bu iki kaynağı karşılaştırmadan yapılan seçim, eksik bilgiyle yapılmış seçimdir.

Ulusal tarafta iç tesisler Elektrik İç Tesisleri Yönetmeliği kapsamındadır; ürünler ise CE işareti taşımalıdır.

Bu rehberi beğendiniz mi? Daha fazla bilgi için yer altı kablo borusu hakkındaki ayrıntılı yazımıza göz atın.

Doğru anahtarı nasıl seçersiniz

Ömrü boyunca sorunsuz çalışan bir seçim, anma akımı, kullanma kategorisi ve IP sınıfının yük profiliyle örtüşmesiyle ölçülür. Bunu sağlayan şey, motor ve endüktif yüklerde kategoriyi akım değerinin önüne koymaktır.

Sırayla ilerlemek en sağlıklısı:

• Gerilim ve akım. Türkiye’de konut 230 V monofaze, sanayi 400 V trifaze ve şebeke frekansı 50 Hz’dir. Anma değerleri buna göre seçilir.
• Kullanma kategorisi. Yük direnci mi, motor mu, bobin mi? Endüktif yükte kategori belirleyicidir.
• Kesme kapasitesi. Arıza anında güvenle açabileceği akım.
• Mekanik ve elektriksel ömür. Günde kaç kez çalıştırılacak? Sık kumanda edilen bir noktada bu değer öne çıkar.
• Ortam ve koruma sınıfı. Nemli hacim, dış mekân veya yıkama yapılan alan varsa IP66 gibi yüksek koruma sınıfı gerekir.
• Ergonomi ve güvenlik kilitleri. Yanlışlıkla çalıştırmayı önleyen kilitler, bakım sırasında asma kilit takılabilen modeller.
• Toplam sahip olma maliyeti. Ucuz bir anahtarın erken bozulması, montaj işçiliğiyle birlikte pahalıya gelir.

Senaryolara göre hızlı seçim

Merdiven ve koridorda iki noktadan kumanda gerekiyorsa vavien anahtar. Üç ve daha fazla nokta varsa, iki vavien arasına permütatör. Bir odada iki ayrı lamba grubu yönetilecekse, komütatör anahtar. Konveyörde başlat-durdur ve yön seçimi için buton ile pako şalter. Yıkama yapılan hacimlerde IP66 koruma sınıfı. Her makinede ise acil stop butonu — bu bir tercih değil, gerekliliktir.

Bakım, arıza ve güvenlik

Isınma ve ark kaynaklı arızaların önlenmesi, periyodik kontrolde tespit edilen renk değişimi ve gevşek klemens sayısıyla ölçülür. Bunu sağlayan şey, sıkma momentlerinin denetlenmesi ve aşınmış kontakların zamanında değiştirilmesidir.

Arızalar habersiz gelmez; belirti verirler. En yaygın olanları şunlardır:

• Kararma ve ısıl renk değişimi. Klemens çevresinde kahverengi-siyah iz varsa, orada ısınma vardır. Sebebi çoğunlukla gevşek bağlantıdır.
• Gevşek klemens. Kablo tam sıkılmamışsa temas yüzeyi küçülür, direnç artar ve bağlantı ısınır. Üretici sıkma momentine uymak bunu önler.
• Kontak aşınması. Her açma-kapama kontak yüzeyinden bir miktar malzeme götürür. Ark üreten yüklerde bu hızlanır.
• Yanlış kategori seçimi. Direnç yükü için seçilmiş bir eleman motor yükünde kullanılırsa, beklenenden çok önce biter.
• Yanlış IP sınıfı. Nemli hacimde düşük korumalı anahtar, içeri giren nemle kaçak ve korozyon üretir.

Periyodik kontrolü basit tutmak işe yarar. Gözle bak: renk değişimi, çatlak kasa, oynayan tuş var mı? Elle kontrol et: enerji kesikken klemens vidalarını üretici momentine göre yeniden sık. Ve kayıt tut; hangi noktada ne zaman ne yapıldığı yazılıysa, tekrar eden bir arıza hemen göze çarpar.

Panoda ise ark riski ayrı bir başlıktır. Gevşek bağlantılar, toz birikmesini ve ne ark oluşumunu kolaylaştırır. Düzenli temizlik, periyodik sıkma kontrolü ve uygun koruma sınıfı bu riski belirgin biçimde azaltır.

Sonuç

Anahtar seçimi göründüğünden daha belirleyicidir: doğru tip tesisatı sadeleştirir, gereksiz kablo çekmeyi önler ve ısınma ile ark kaynaklı arızaları azaltır.

Buraya kadar okuduysan, iki kararı artık verebilirsin. Birincisi kaç noktadan kumanda gerektiği: tek nokta için adi, iki nokta için vavien, üç ve üzeri için permütatör, iki ayrı devre için komütatör. İkincisi, hangi kullanma kategorisinin gerektiği: konut aydınlatmasında akım değeri yeterken, motor ve bobin yüklerinde kategori öne geçer.

Konut tesisatında işi yetkili elektrikçiye yaptır. Pano içi ve makine güvenliği söz konusuysa, uygunluğu pano imalatçısı ile birlikte değerlendir.
