Bara Cıvata Sıkma Torku: Aynı Değer, Yağlı Cıvatada Neden İki Katı Kuvvet Yaratıyor?

Tork anahtarı sıkma kuvvetini ölçer mi? Hayır, ölçmez. Anahtar yalnızca cıvatayı döndürmeye karşı gelen direnci okur. O direncin büyük bölümü de sürtünmedir. Sürtünme değişince aynı ibre değeri bambaşka bir bağlantı üretir. Bara cıvata sıkma torku bu yüzden tek bir sayıya indirgenemez. Aynı 54 Nm, kuru bir cıvatada güvenli bir bağlantı, yağlanmış bir cıvatada akma sınırına dayanmış bir cıvata anlamına gelebilir. Yayımlanmış tablolar yağlamanın gereken torku ölçüye göre %14 ile %38 arasında düşürdüğünü gösteriyor. Bu fark ne bir güvenlik payıdır ne de ihmal edilebilir bir sapmadır; doğrudan cıvatanın gördüğü gerilmedir. Bu yazının sonunda tek bir kararı rahatça verebileceksin: elindeki cıvata hangi koşulda ve tabloda hangi sütunu okuman gerekiyor.

Dinlemeyi mi tercih edersiniz? Bu makalenin geri kalanının sesli versiyonunu aşağıdan dinleyebilirsiniz.

Tork Anahtarı Sıkma Kuvvetini Ölçmez

Ölçtüğün değerle elde ettiğin kuvvet arasındaki farkı görünür hâle getirdik; ölçüsü, tork bazlı sıkmanın kelepçe kuvvetinde ±%25–30 saçılma taşıması; yöntemi, torku dolaylı bir kontrol aracı olarak kabul etmek.

Bağlantının işini tork yapmaz. İşi yapan şey ön germe kuvvetidir. Cıvata sıkıldıkça bir yay gibi uzar ve iki barayı birbirine bastırır. Tork ise o uzamayı üretmek için kullandığın dolaylı araçtır.

İkisinin arasında sürtünme durur. Cıvata kendisinin yağlanıp yağlanmadığını bilmez. Yalnızca kendisine ulaşan eksenel kuvvete tepki verir. Anahtar da cıvatanın içindeki gerilmeyi görmez; senin döndürmeye harcadığın çabayı görür.

Bunu sahada şöyle fark edersin: aynı torkla sıktığın on cıvata, on farklı kelepçe kuvveti üretir. Bara cıvata sıkma torku da bu saçılmanın dışında değildir.

Tork bazlı sıkma en yaygın yöntemdir çünkü pratiktir, en doğru yöntem olduğu için değil. Daha hassas yöntemler vardır, ama hiçbiri pano montaj masasında bir kollu anahtar kadar hızlı değildir.

Bu makaleyi faydalı bulduysanız, elektrik panosu hakkındaki diğer makalemizi de okumak isteyebilirsiniz.

Torkun Nereye Gittiği: %50, %40 ve %10

Yağlamanın etkisini sayıyla açıkladık. Ölçüsü şu: kuru bir cıvatada torkun yaklaşık %50’si somun oturma yüzeyinde, %40’ı dişlerde harcanır. Kelepçe kuvvetine dönüşen pay yalnızca %10’dur. Yöntemi, sürtünmeyi iki ayrı noktada azaltmaktır.

Uyguladığın tork üç yola ayrılır.

Somun oturma yüzeyi sürtünmesi. Somunun veya cıvata başının pula ya da baraya sürttüğü alan. En büyük payı burası alır.

Diş sürtünmesi. Cıvata dişinin somun dişi üzerinde kayması. İkinci büyük pay burada harcanır.

Faydalı kısım. Cıvatanın gerçekten uzaması, yani kelepçe kuvveti. Geriye kalan küçük dilim budur.

Mühendislik kaynakları kuru koşulda toplam sürtünme payını %85–90 aralığında veriyor. Bu oranı bir kez kavradığında yağlamanın neden küçük bir değişken olmadığını da görürsün.

Şunu bir kez daha oku: uyguladığın torkun onda dokuzu bağlantıyı sıkmaz, yalnızca yüzeyleri birbirinin üzerinde kaydırır. Faydalı iş, kalan onda birde saklıdır. Emeğinin %90’ı sürtünmeyle savaşıyorsa, sürtünmedeki küçük bir azalma faydalı sütuna orantısız biçimde büyük bir enerji aktarır. Yağlayıcı, kontak yüzeyi ile diş yüzeyi arasındaki bu dengeyi tek hamlede bozar. Toplam torku değiştirmezsin, ama torkun dağılımını değiştirirsin. Anahtar aynı sayıyı okumaya devam eder; cıvatanın içindeki eksenel kuvvet ise sessizce yükselir. Bu yüzden yağlama, tork tablosunun bir dipnotu değil, tablonun hangi sütununu okuyacağını belirleyen ana değişkendir.

K Katsayısı ve T = K × F × d

Sürtünmeyi tek bir sayıya indirgedik; ölçüsü, K değerinin kuru çelik dişte yaklaşık 0,20, yağlı koşulda 0,15–0,18, mum kaplamada 0,13 civarında olması; yöntemi, tork-gerilme bağıntısında donanıma uyan K değerini kullanmak.

Bağıntı basit: T = K × F × d. Burada T tork, F kelepçe kuvveti, d cıvatanın anma çapıdır. K ise tork katsayısı, yani hem diş hem oturma yüzeyi sürtünmesini tek sayıda toplayan sürtünme katsayısı özetidir.

Formülü F için çözdüğünde, ilişkinin ne kadar sert olduğunu görürsün. K yarıya inerse, aynı torkla elde ettiğin kuvvet yaklaşık iki katına çıkar. Yağlı cıvata torku ne kadar düşer sorusunun kaynağı da budur.

Baraya özel değerler genel cıvata literatüründen ayrılır. CDA, bakır bara işleri için şu aralıkları veriyor:

• Kuru diş: 0,20–0,22
• Antioksidan bileşik sürülmüş diş: 0,19–0,21
• Molibden disülfür gibi sınır yağlayıcı: 0,15–0,16

Bu üç satırı şöyle oku. Kuru ile gerçek bir yağlayıcı arasındaki fark büyüktür ve gözden kaçmaz. Kuru ile antioksidan bileşik arasındaki fark ise küçüktür. Tam da bu yüzden sahada en çok karıştırılan durum ikincisidir.

Bu rehberi beğendiniz mi? Daha fazla bilgi için endüstriyel kablo seçimi hakkındaki detaylı yazımıza göz atın.

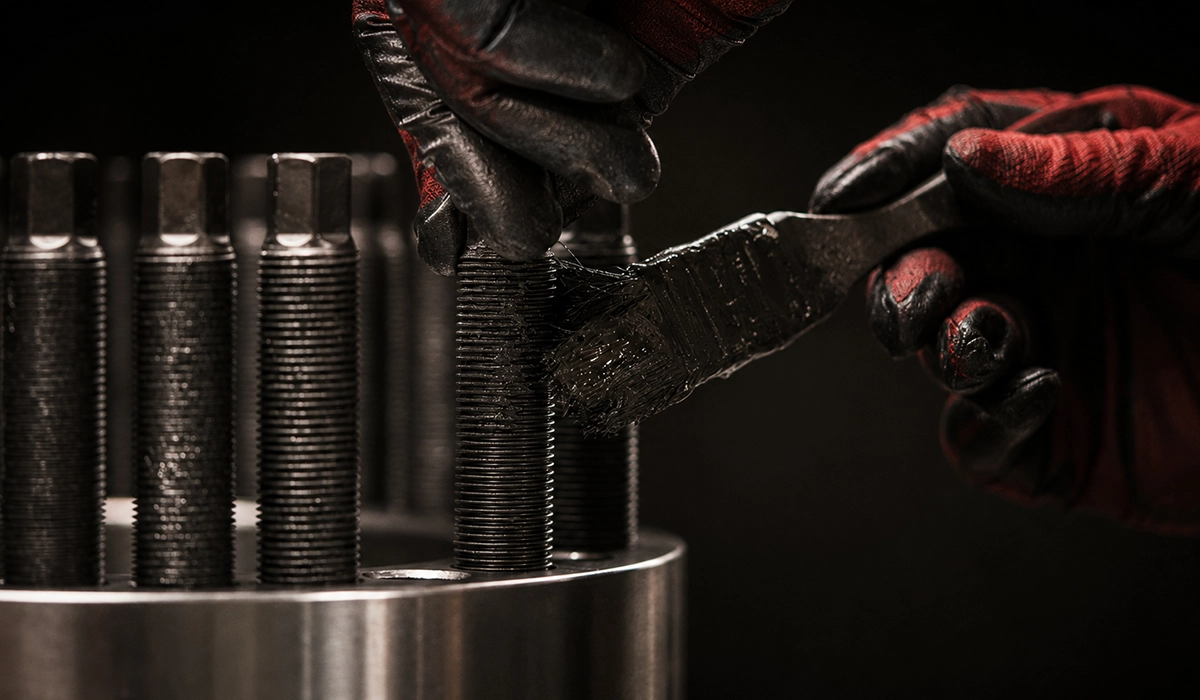

Barada “Yağlı” Ne Demek?

Farkında olmadığın bir yağlama koşulunu ortadan kaldırdık; ölçüsü, pastanın dişe veya somun oturma yüzeyine ulaşıp ulaşmadığı; yöntemi, pastayı yalnızca bindirme yüzeyine kontrollü biçimde uygulamak.

Bara montajında kimse cıvatayı yağa batırmaz. Ama neredeyse herkes antioksidan bileşik, yani iletken pasta kullanır. Pastanın işi bakır oksit tabakasını delip teması iyileştirmektir. Elektriksel gerekçesi sağlamdır.

Sorun taşıyıcısındadır. Pastanın kendisi iletken veya nötr dolgu taneciklerinden oluşur, ama bu tanecikleri yüzeye taşıyan sıvı gres ya da petrol esaslıdır. Dişe ya da pul altına bulaştığı anda sürtünmeyi de düşürür. Kontak pastası tork değerini değiştirir mi sorusunun cevabı burada netleşir: pasta kontak yüzeyinde kalırsa hayır, diş yüzeyine geçerse evet.

Elektriksel fayda ile tork etkisi böylece birlikte gelir. Üstelik ikincisini kimse istememiştir.

Sahadan tanıdık bir vaka. İletken gres kontak yüzeylerine uygulanmış, montaj sırasında dişlere geçmiştir. Belirtilen torkta elde edilen kelepçe kuvveti iki katına çıkmış, buşinglerdeki pirinç dişler montaj bitmeden sıyrılmıştır. Kimse fazladan tork uygulamadı. Kimse tabloyu yanlış okumadı. Yalnızca sürtünme koşulu, kimsenin karar vermediği bir anda değişti. Bu tür hatalar montaj raporuna da geçmez, çünkü uygulanan tork değeri kâğıt üzerinde tamamen doğrudur.

Kuralı basit tut:

• Pasta yalnızca bindirme yüzeyindeyse → kuru koşula yakındır, kuru sütunu oku.
• Pasta dişte veya somun altındaysa → yağlı koşuldur, yağlı sütunu oku.

Sigorta Bulucu hakkında daha fazla bilgi edinmek için ilgili makalemize buradan ulaşabilirsiniz.

Yağlı ve Kuru Tork Değerleri

Tek bir yüzde düzeltmesiyle iş görülemeyeceğini kanıtladık. Ölçüsü, ANSI/NETA ATS silisyum bronz bara tablosunda farkın ölçüye göre %14 ile %38 arasında değişmesi. Yöntemi, tek katsayı yerine iki sütunlu tablo kullanmak.

Yağlı ve kuru cıvata arasındaki farkı tek tabloda görmek işini kolaylaştırır. Aşağıdaki değerler ANSI/NETA ATS Tablo 100.12.2’den, silisyum bronz bara bağlantısı içindir. Bara cıvatası kaç Nm sıkılmalı sorusunun yön verici cevabı budur.

Dönüşümde 1 lb-ft ≈ 1,356 Nm kullandık. Nm değerleri yuvarlanmıştır; şartnamende inç ölçüsü geçiyorsa parantez içindeki lb-ft değerini esas al.

Tablodan çıkaracağın üç sonuç var.

Azalma tek tip değil. %14 ile %38 arasında geziniyor. “Yağlıysa %30 düş” gibi bir kestirme, bazı ölçülerde seni doğrudan hataya götürür.

Alüminyum tarafında kuru sütun yok. NETA, alüminyum alaşımlı bağlantı elemanları için yalnızca yağlı değerleri yayımlıyor. Alüminyum bara cıvatası torku sorulduğunda beklenen koşul zaten yağlı montajdır.

Öncelik sırası nettir. Üretici dokümanı _ NETA _ genel cıvata tablosu. NETA, üretici değerini bulamadığında başvuracağın referanstır; üretici değerinin yerine geçmez.

Türkiye pratiği için bir not daha. Bara delik ve cıvata düzeni genellikle DIN 43673’e göre yapılır ve metrik cıvata kullanılır. M12 bara cıvatası tork değeri arıyorsan, kaynağın üretici dokümanı veya proje şartnamesi olmalı. Yukarıdaki tablo yön verir, uygulama listesi değildir. Bu durumla ilgili daha fazlası için tıklayın.

Bu konu sadece başlangıç noktasıdır – daha fazlasını öğrenmek için elektrik panosu çeşitleri hakkındaki makalemizi inceleyin.

Kaplamalı Cıvatalar da “Yağlı” Sayılır

Aynı tabloyu farklı donanıma uygulama hatasını ortadan kaldırdık. Ölçüsü, NETA çelik bara tablosunun kadmiyum veya çinko kaplı bağlantı elemanları için düzenlenmiş olması. Yöntemi, kaplamayı tablo seçiminde ayrı bir değişken saymak.

Kaplama da sürtünme katsayısını tıpkı yağlama gibi değiştirir. Çinko kaplama, kadmiyum ve sıcak daldırma galvaniz birbirinden farklı bir sürtünme katsayısı verir. Yayımlanan K tabloları bu yüzden kaplamayı yağlamadan ayrı bir sütunda listeler.

Kaplamalı cıvatada tork değeri değişir mi? Evet. Kaplamalı cıvata, yağlanmamış olsa bile kuru çıplak çelikten farklı davranır. Üstelik cıvatanın üzerinde tek damla yağ olmasa bile değişir.

Alacağın ders tek cümleye sığar: “kuru” ile “çıplak” aynı şey değildir. Kuru kaplamalı cıvata ile kuru çıplak çelik cıvata iki ayrı sürtünme koşuludur. Biri için yazılmış tablo diğerine geçmez.

Dayanım sınıfını da aynı dikkatle kontrol et. 8.8 ve 10.9 sınıfı cıvatalar farklı ön germe seviyelerinde çalışır ve tabloların hangi sınıfı varsaydığını okumadan değer almazsın.

Yanlış Sütunu Okumanın Bedeli

İki yönlü hatayı da tanınabilir hâle getirdik. Ölçüsü şu: hafif montaj yağında hedeflenenden %20–30 fazla kelepçe kuvveti oluşur. K değeri 0,12 olan sıvanma önleyici bir maddede fark %67’ye çıkar. Yöntemi, tabloyu donanımın gerçek durumuna eşlemek.

Kuru tork değeri yağlı cıvataya uygulanırsa ne olur? Cıvata aşırı gerilir. Hafif yağda fark %20–30 seviyesindedir. Kuru koşul için yazılmış bir değeri K = 0,12 olan bir maddeyle sıktığında fark %67’ye çıkar. Bu, cıvatayı akma sınırına ve ötesine taşıyan bir seviyedir.

Barada zarar cıvatayla bitmez. Yumuşak bakır veya alüminyum ezilir, bindirme yüzeyi düzlüğünü kaybeder ve temas alanı azalır. Reaksiyon yükü mesnet izolatörüne biner; aşırı sıkma bara mesnet izolatörü seçimi tarafında çatlağa kadar gidebilir. Bu bir gürültülü arızadır. Sıyrılan diş, kopan cıvata veya çatlayan izolatör montaj masasında görülür.

Tersi daha sinsidir. Yağlı değeri kuru bir cıvataya uygularsan bağlantı yetersiz sıkılır. Temas direnci tasarlanandan yüksek kalır. Sıcak nokta döngüsü ilk günden çalışmaya başlar: direnç ısıtır, ısı oksitlenmeyi hızlandırır, oksit direnci daha da yükseltir.

Bu sessiz arızadır. Devreye alma gününde hiçbir şey yanlış görünmez. Bağlantı elektriksel sürekliliği sağlar, testler geçer, pano teslim edilir. Sorun aylar sonra termal kamerada, çoğu zaman da yük arttığında ortaya çıkar. O noktada artık bir montaj hatasını değil, ilerlemiş bir oksit tabakasını onarıyor olursun.

Çözüm “her zaman yağla” ya da “her zaman kuru monte et” değildir. Çözüm, okuduğun tabloyu elindeki donanımın gerçek durumuyla eşleştirmektir. Doğru bara cıvata sıkma torku, doğru sütundan okunan torktur.

Doğru Sıkma Prosedürü

Aynı tork değerinin her cıvatada aynı kuvveti üretmesini sağladık; ölçüsü, çok cıvatalı bir bağlantıda kelepçe kuvveti dağılımının eşitlenmesi; yöntemi, montaj koşulunu baştan sabitleyip kademeli ve çapraz sıkma uygulamak.

1. Montaj koşulunu önce belirle. Bu bağlantı yağlı mı kuru mu olacak? Kararı montaj başlamadan ver ve sonuna kadar koru. Yarısında fikir değiştirmek, yarısı bir türlü olan bir bağlantı üretir.

2. Geçerli tork değerini doğrula. Üretici dokümanı NETA’nın, NETA’da genel cıvata çizelgesinin önündedir. Üretici değeri ile genel tablo çakışırsa üretici değeri kazanır.

3. Pastayı bilinçli uygula. Bindirme yüzeyine her zaman. Dişe yalnızca geçerli şartname yağlı diş varsayıyorsa.

4. Kademeli ve çapraz sırayla sık. Bara cıvatası sıkma sırası nasıl olmalı sorusunun cevabı burada: hiçbir cıvatayı tek seferde tam torka götürme, turlar hâlinde çalış.

Tutarlılık kritiktir. Pastayı bazı cıvatalara bol, bazılarına az uygularsan aynı ibre değerine rağmen çok farklı kuvvetler elde edersin. Hepsine aynı miktarda uygula ya da hiçbirine uygulama.

Yeniden torklama kararını da buraya yaz. Ve yapılanı kaydet: beş yıl sonra bu bağlantıyı açan kişi, dişe pasta sürülüp sürülmediğini bilmek zorundadır.

Daha fazla bilgi edinmek ister misiniz? GE devre kesici hakkındaki makalemiz bu konuyu daha kapsamlı şekilde ele alıyor.

Delik Kalitesi: Tork Tablosunun Söylenmeyen Varsayımı

Tork tablosunun varsayımını sahada gerçekten geçerli kıldık; ölçüsü, iki bara arasında tam yüzey teması sağlanması; yöntemi, delikleri çapaksız ve tolerans içinde açmak.

Bu yazıdaki her tork değeri, kimsenin yüksek sesle söylemediği bir varsayıma dayanır: cıvatanın düz ve temiz bir yüzeyi, doğru ölçülü bir delikten sıktığı varsayımına.

Aşınmış takımla açılan deliğin çıkış yüzeyinde çapak kalır. O çapak, tam temas etmesi gereken iki barayı birbirinden ayrı tutar. Değişken delik çapı ise pulun oturmasını ve kuvvetin baraya yayılmasını bozar.

Hiçbiri tork anahtarında görünmez. Anahtar yalnızca dönme direncini ölçer; baralar arasında ne olduğunu bilmez.

Yağlı değerlerde bu daha da kritiktir. Yağlı tork değerleri daha düşüktür ve etraflarındaki tolerans bandı oransal olarak daha dardır. Delik kalitesini bara delme ve işleme makineleri tarafında sabitlemek, tork tablosunu geçerli kılan ilk adımdır.

Sonuç: Doğru Bara Cıvata Sıkma Torku Nasıl Belirlenir

Aynı tork anahtarı değeri, yağlı ve kuru cıvatada iki farklı bağlantı üretir. Yayımlanmış tablolar bu farkı ölçüye göre %14 ile %38 arasında gösteriyor. Nedeni de tek: torkun büyük bölümü sürtünmeye gider ve yağlama o sürtünmeyi düşürür.

Artık iki kararı verebilecek durumdasın. Birincisi, elindeki cıvatanın hangi koşulda olduğu: yağlı mı, kuru mu, kaplamalı mı. İkincisi, hangi tabloyu ve o tablonun hangi sütununu okuyacağın. Geri kalanı prosedürdür: koşulu sabitle, doğru sütunu oku, kademeli ve çapraz sık, yaptığını kaydet. Bu dört adım, bara bağlantısının ömrü boyunca sıcak nokta üretip üretmeyeceğini belirler.
